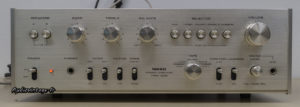

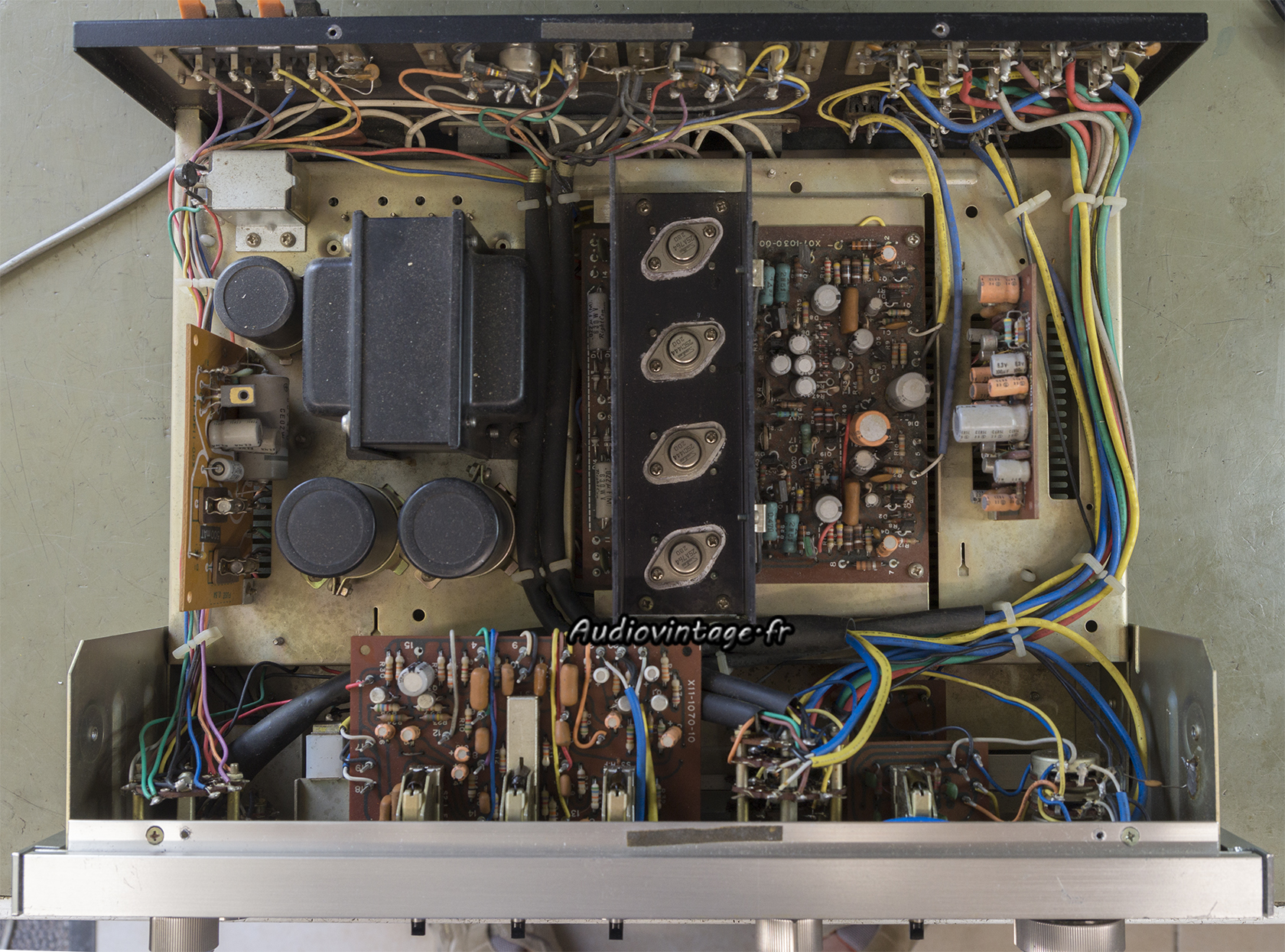

Au tour d’un beau Kenwood KA-4004 d’être accueilli pur une révision complète.

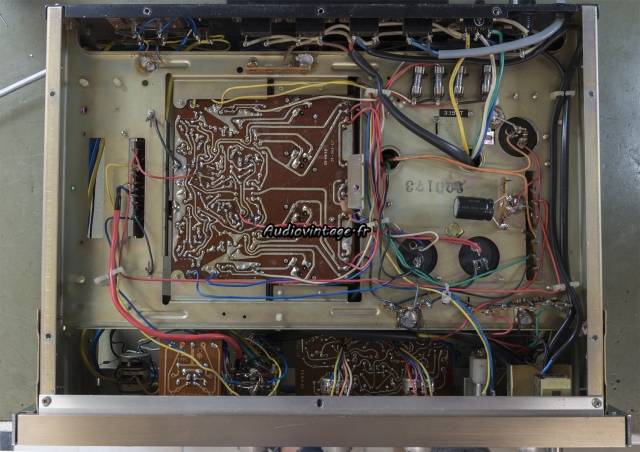

Ce petit Kenwood est dans son état d’origine et fonctionne encore. Quelques mauvais contacts et une sonorité dégradée dans l’ensemble sont les signes qu’une bonne révision est nécessaire.

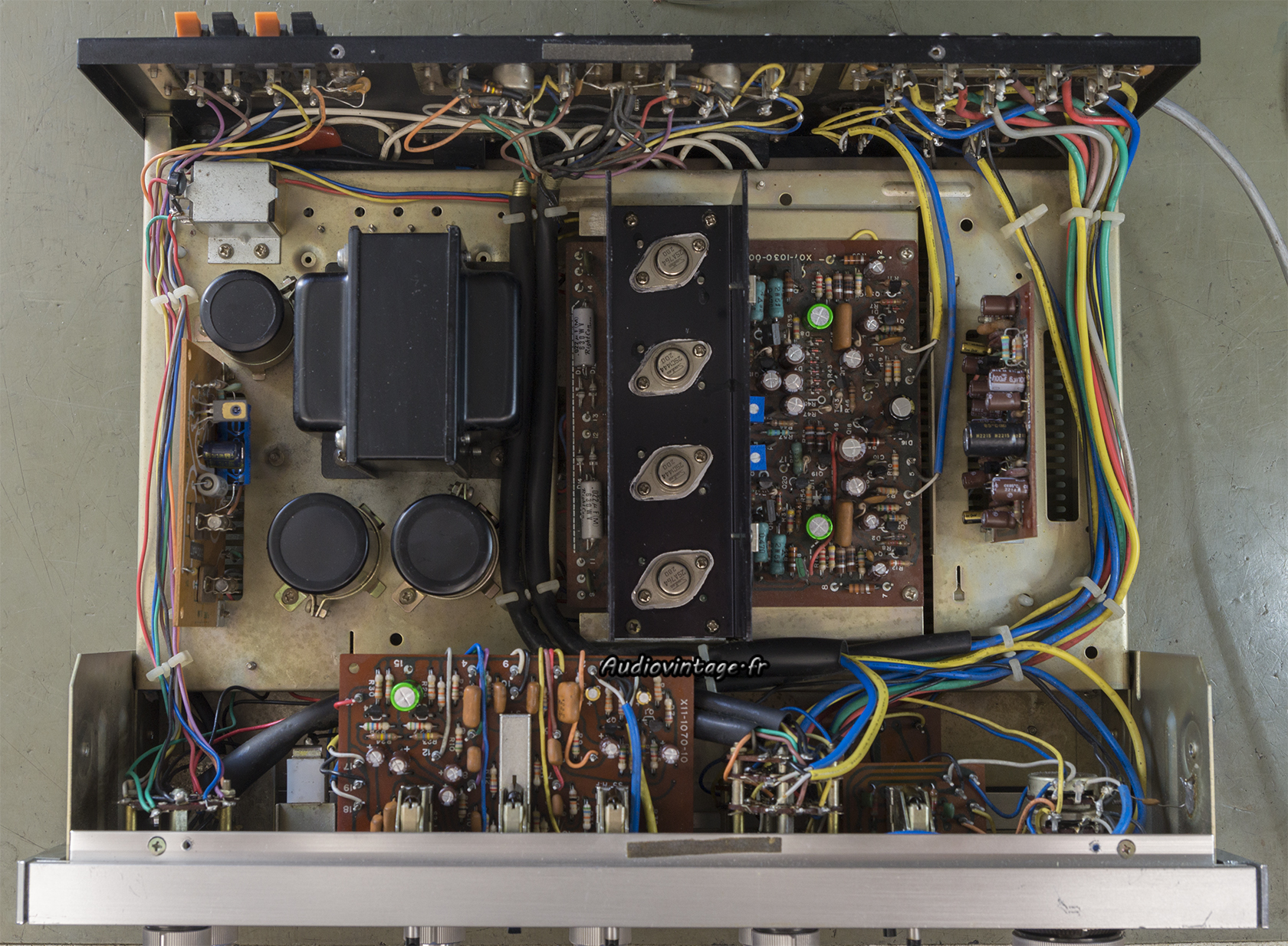

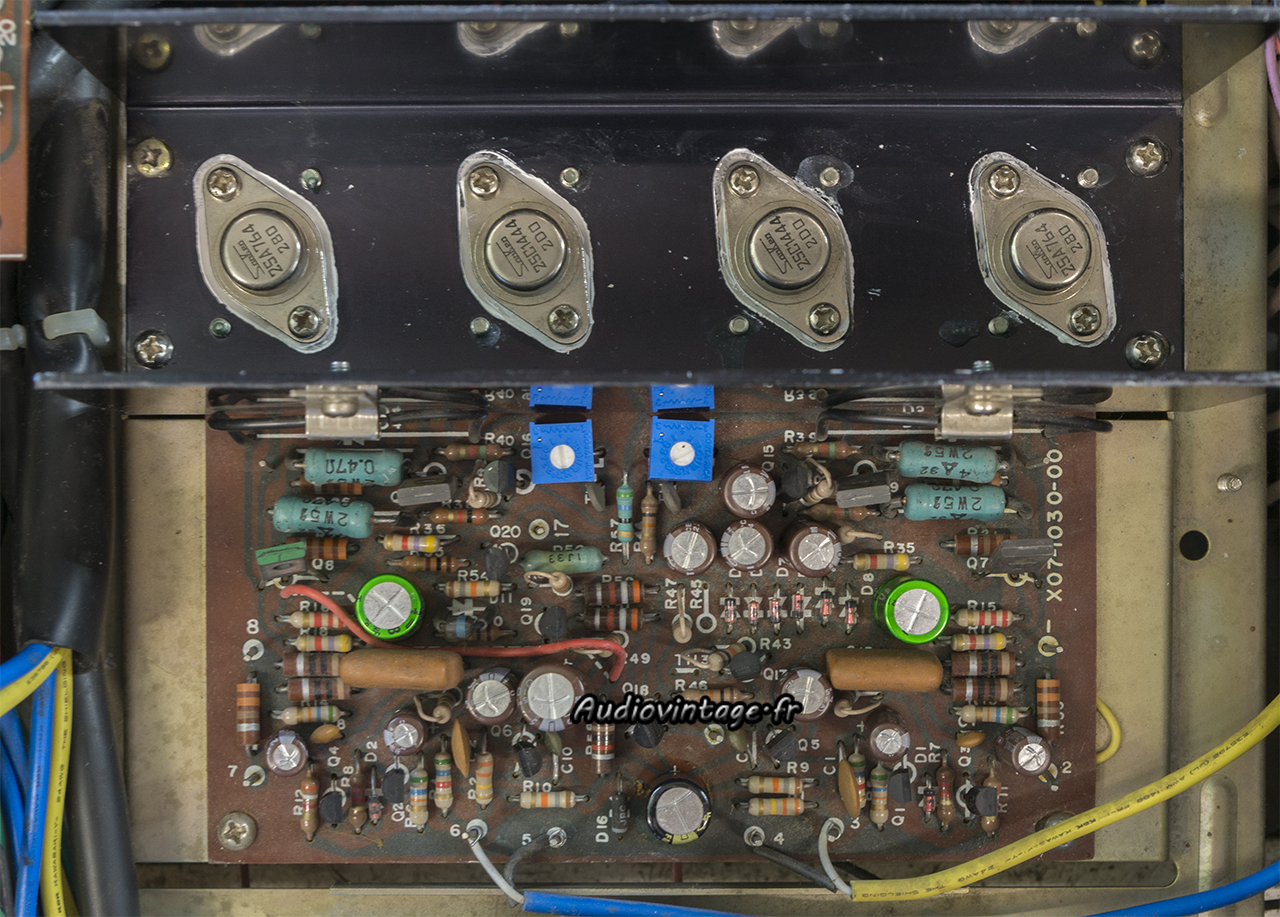

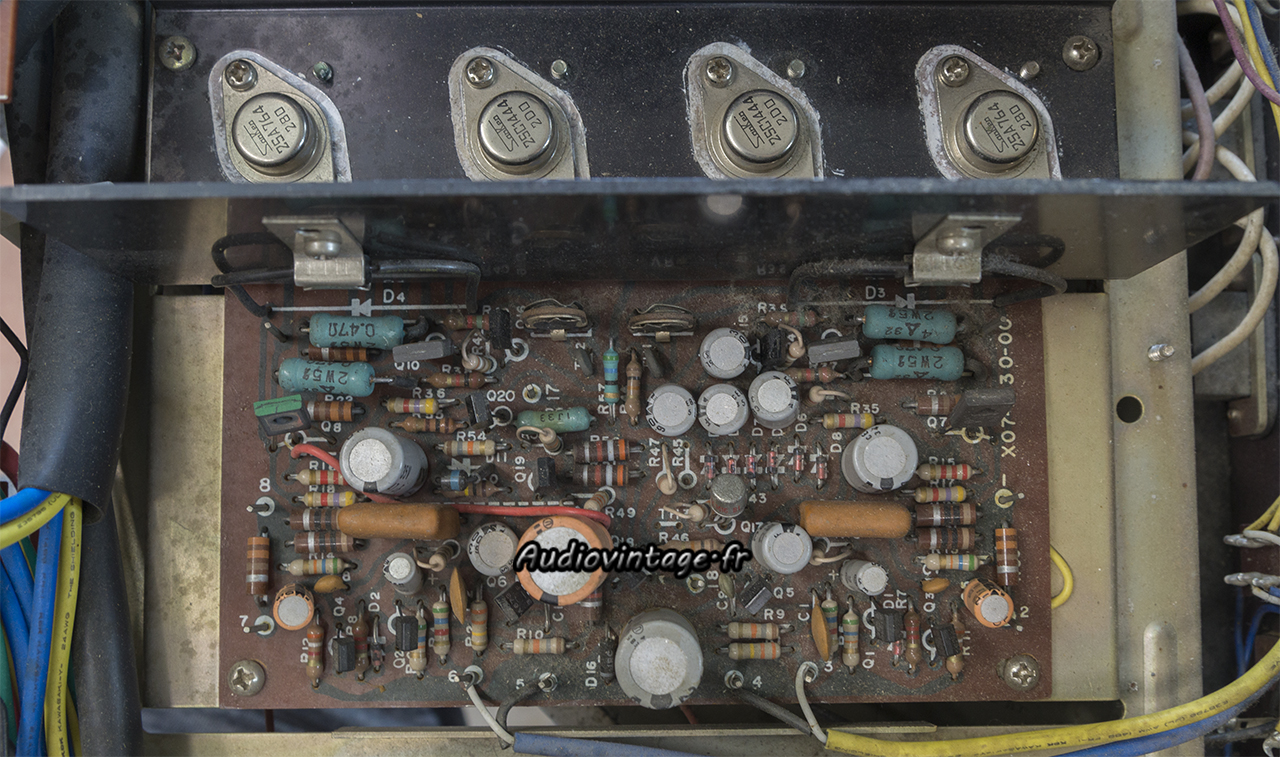

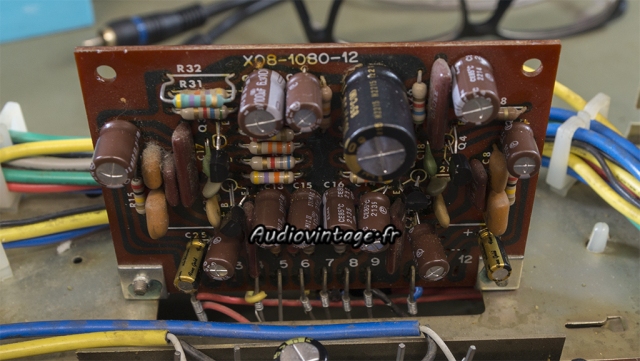

Le circuit d’amplification.
Tous les condensateurs chimiques sont remplacés. De nombreux transistors également, tout comme les résistances de réglages des courants de repos.
Les transistors de puissances, des Sanken au format To-66, sont retirés, désoxydés, testés puis remontés sur des micas d’isolation neufs et de la graisse fraiche.

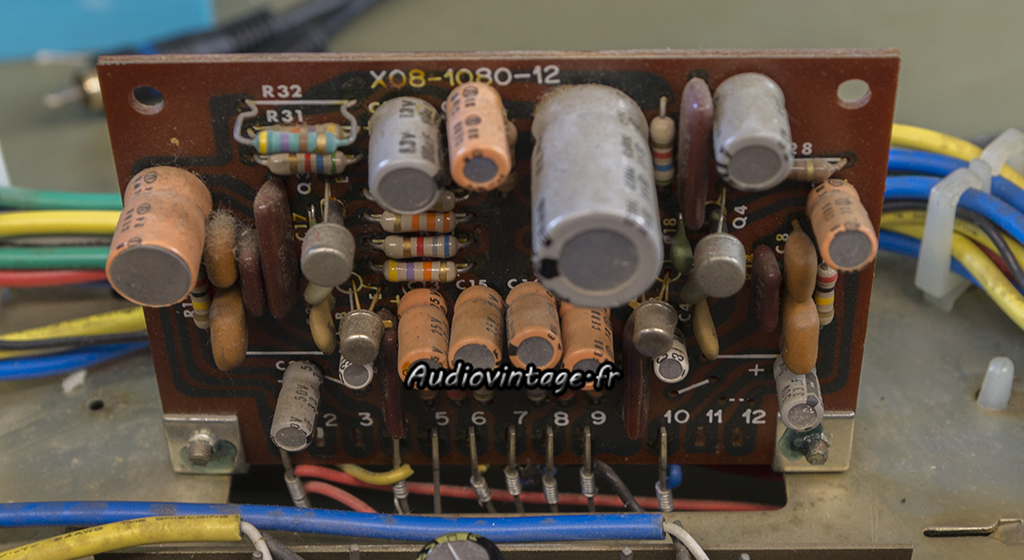

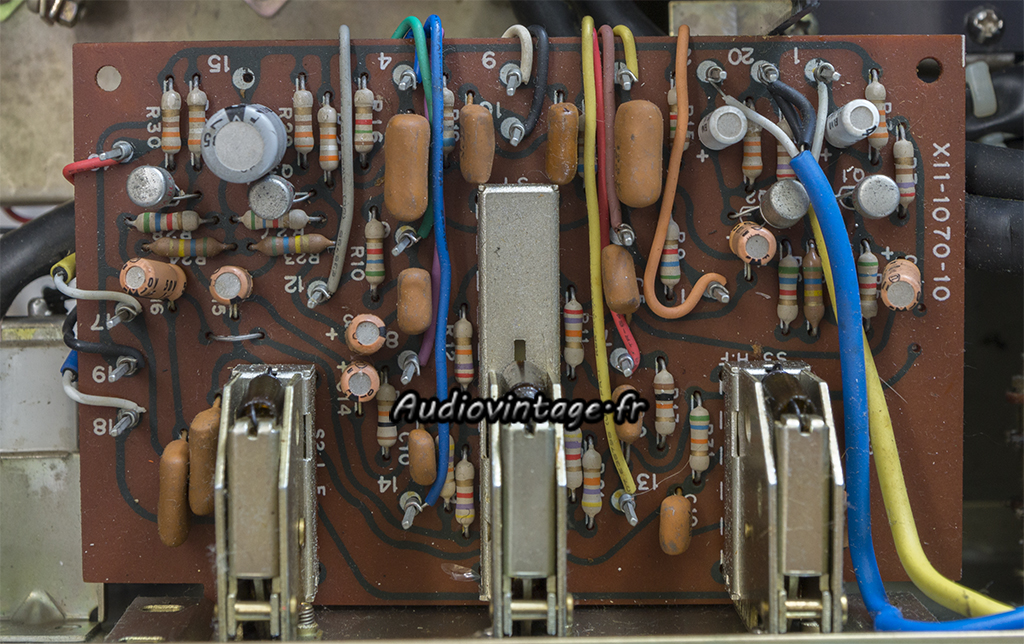

L’étage phono.
Tous les condensateurs chimiques et transistors sont remplacés.

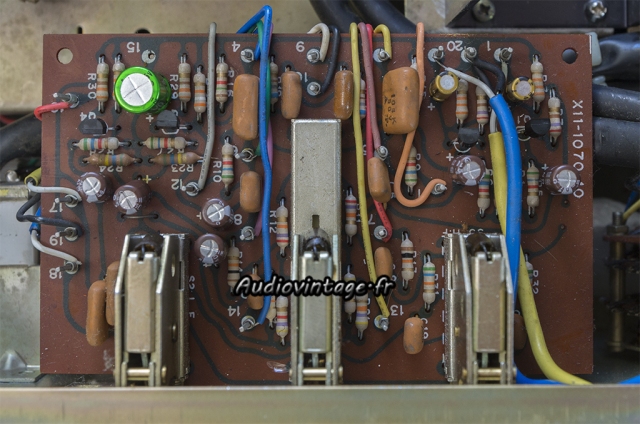

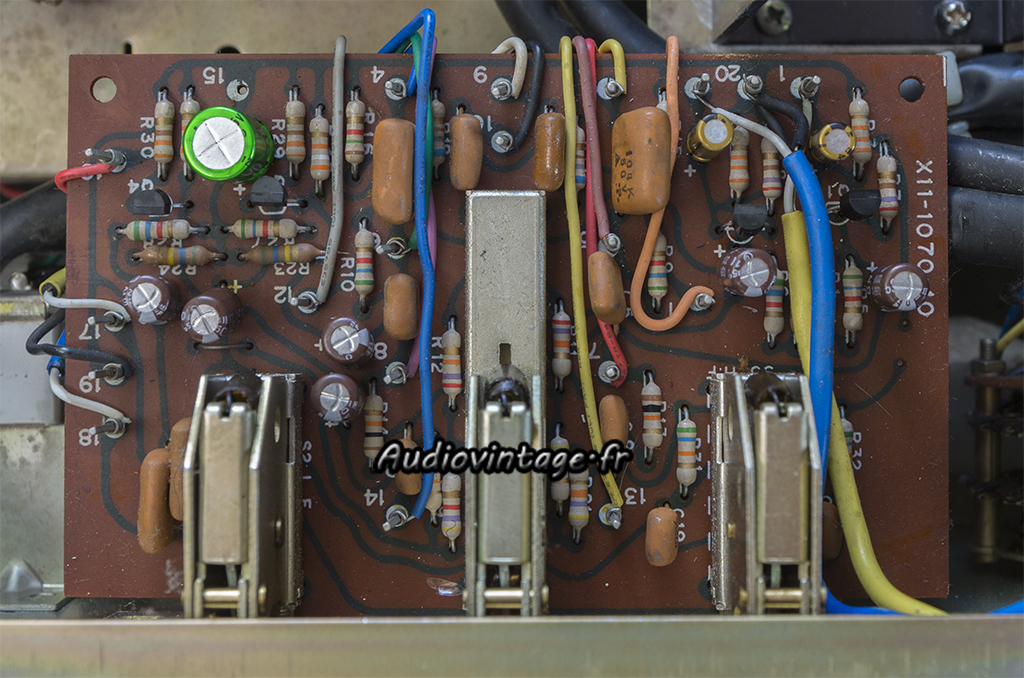

Le circuit de tonalité.
Ici aussi, condensateurs chimiques et transistors remplacés.

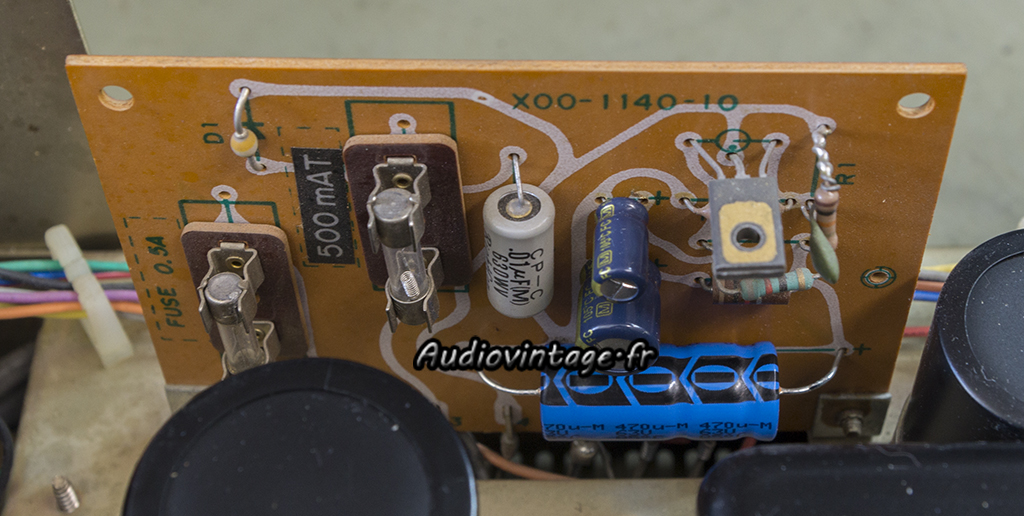

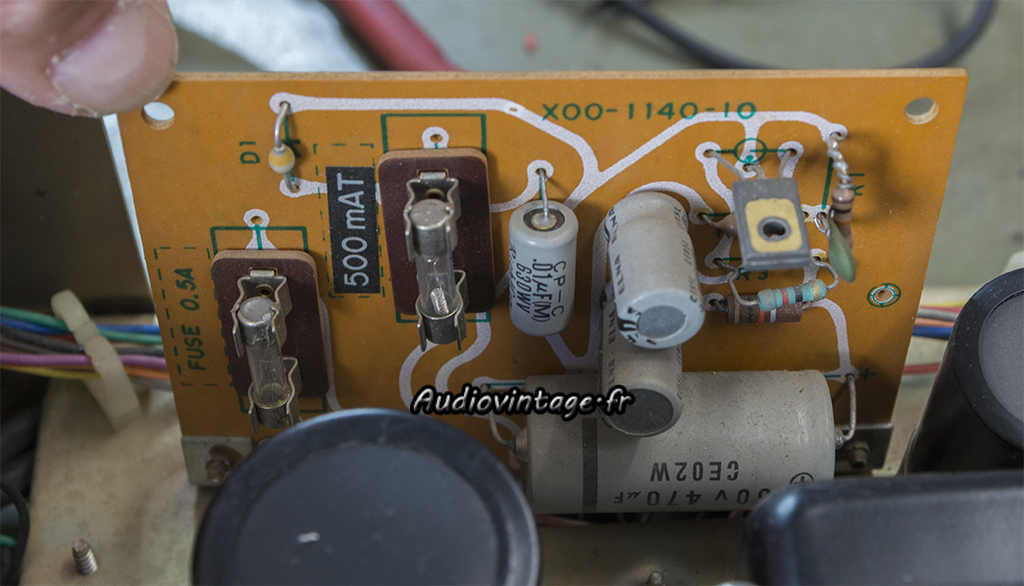

Le circuit d’alimentation.
Condensateurs chimiques neufs.
Les deux grosses canettes de filtrage Elna étant parfaites à la mesure, elles restent en place.
Les commandes sont nettoyées. Le relais voit ses contacts désoxydés. Enfin, les réglages sont effectués. Terminé.

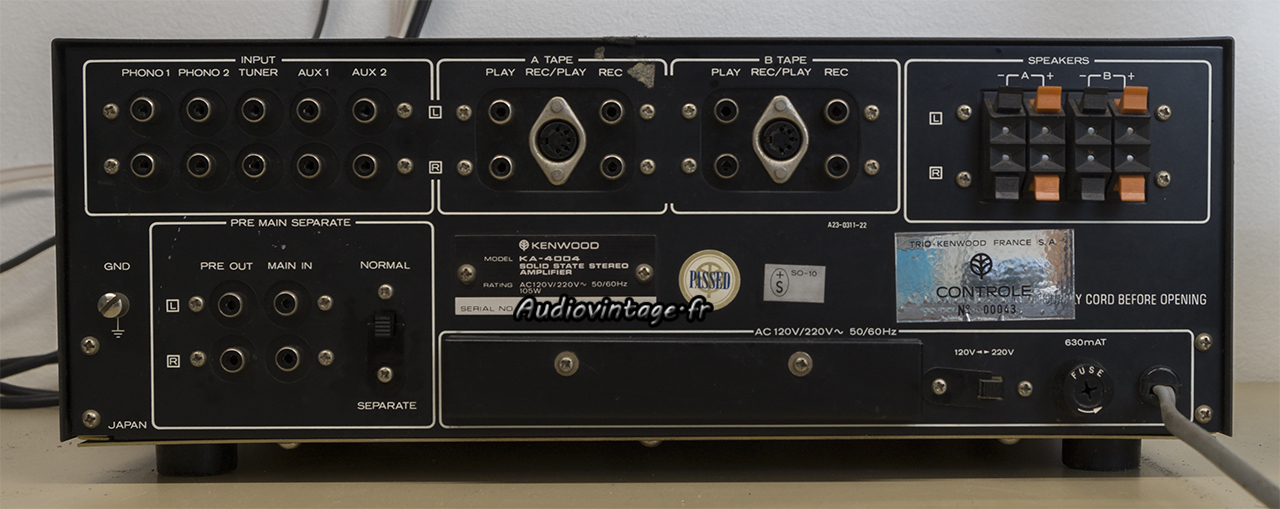

Connectique.
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.
Distorsion à 2x19w sous 8 ohms, entrée aux, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

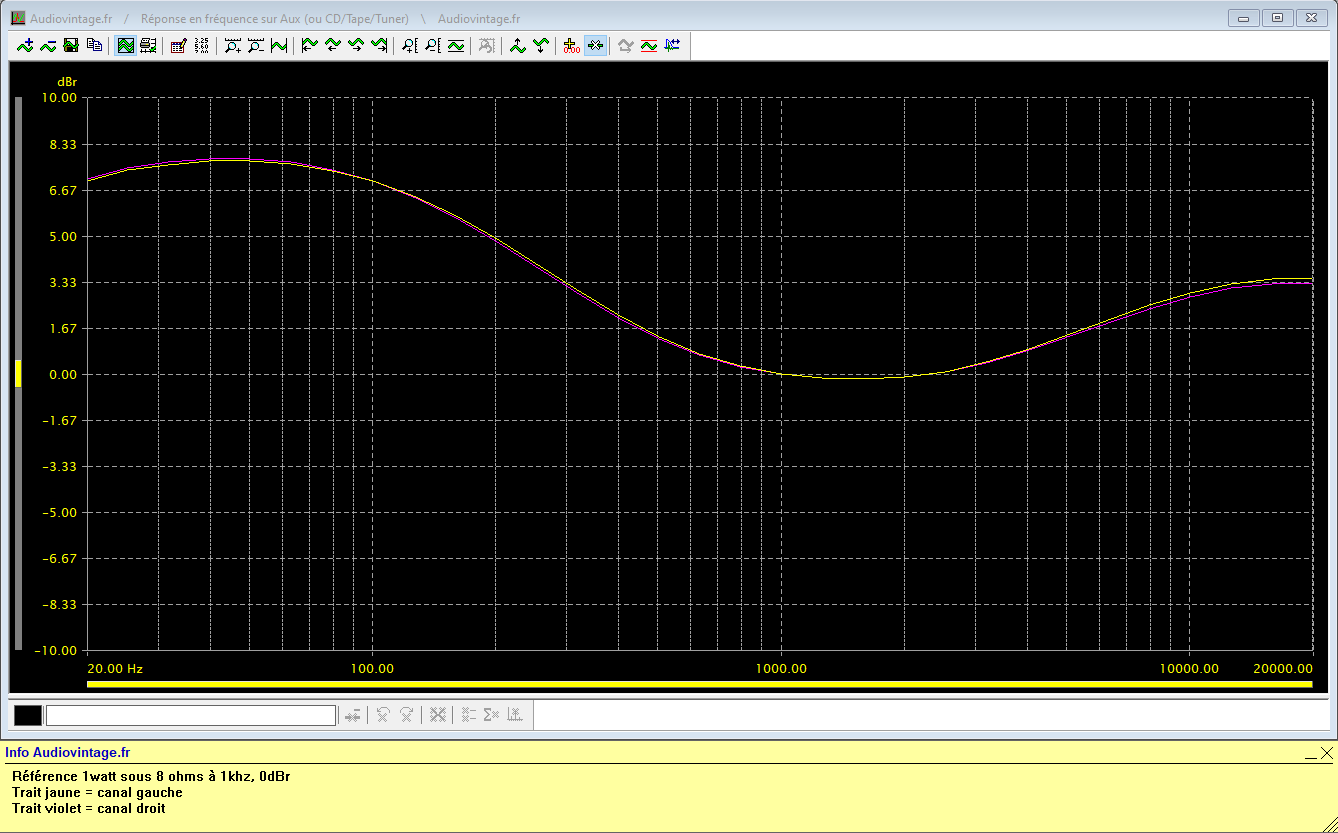

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.
Rapport signal bruit à 2x19w sous 8 ohms, entrée aux, tone defeat.
Les mesures sur entrée phono :

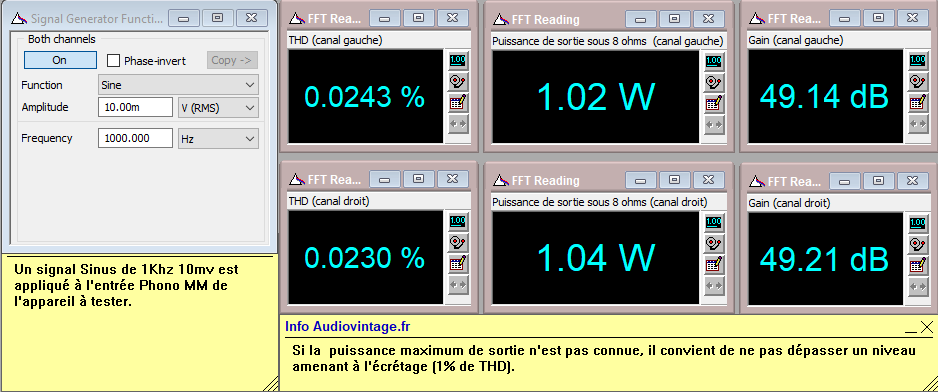

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

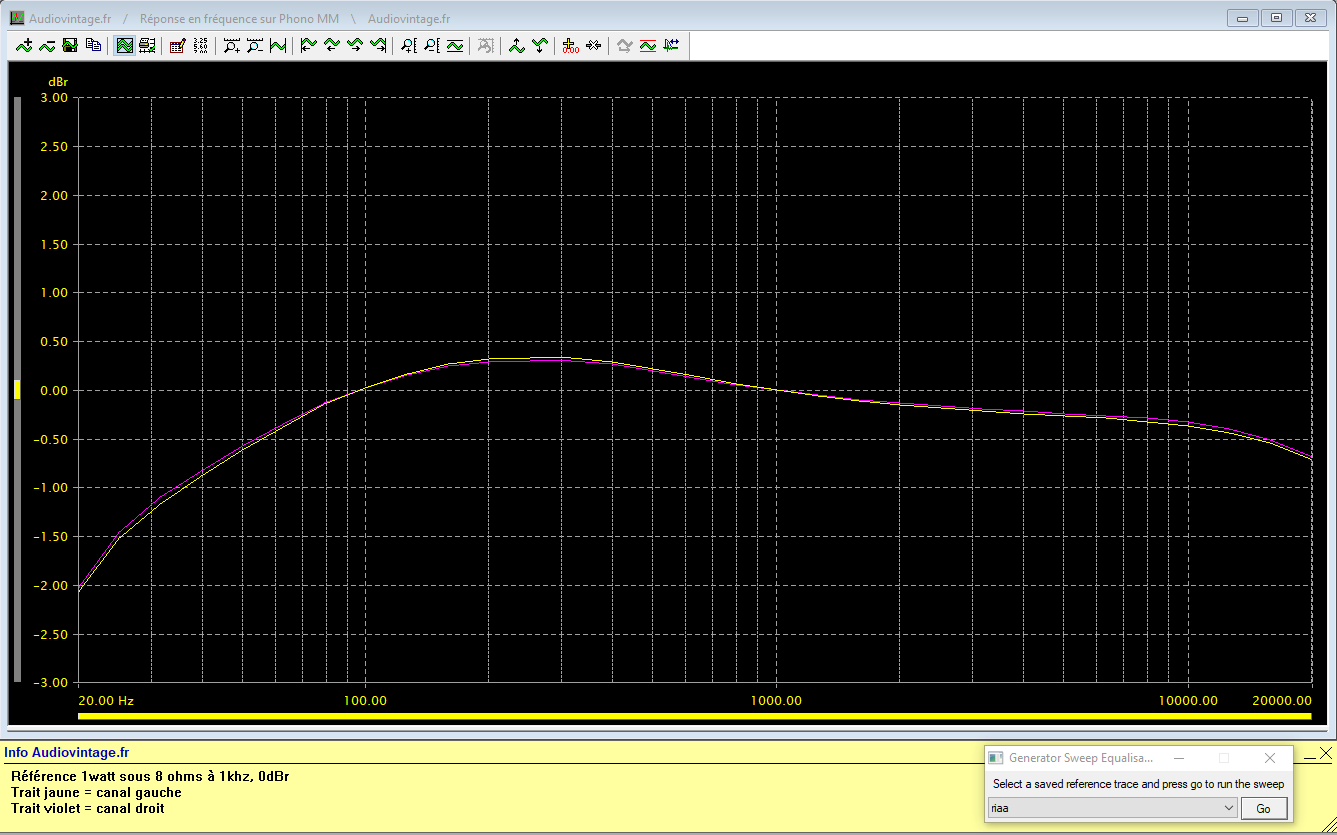

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

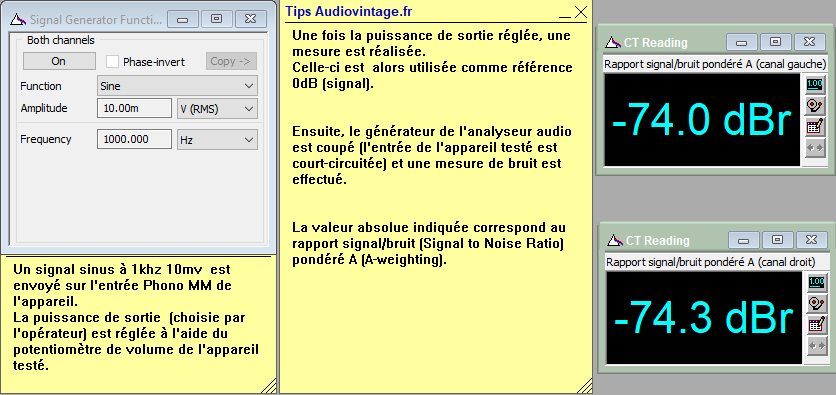

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

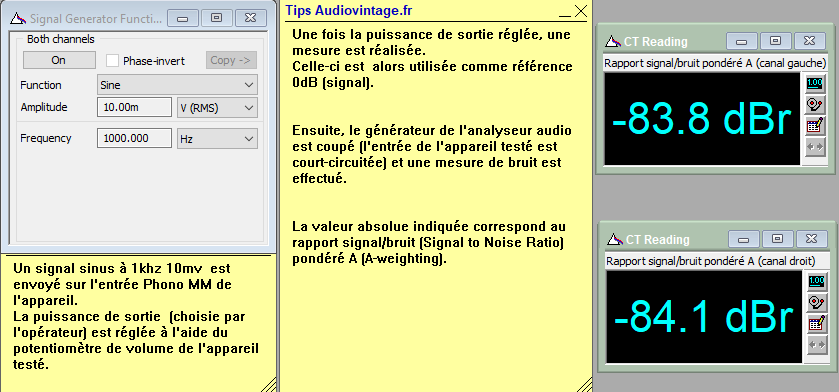

Rapport signal bruit à 2x19w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :

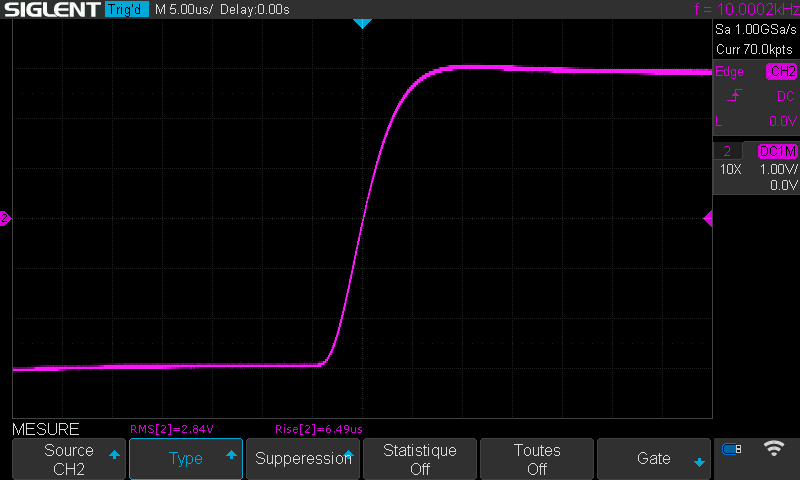

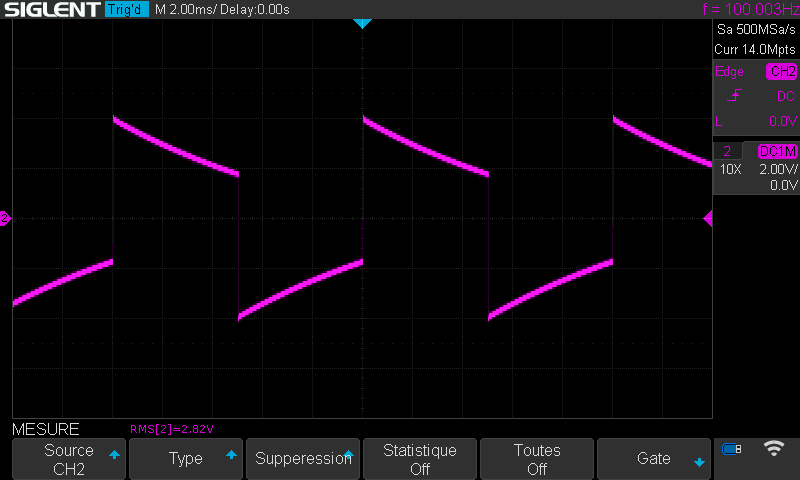

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
