A&R Cambridge A60

A&R Cambridge A60 : pas d'esbrouffe.
A&R Cambridge A60, ce petit intégré anglais est plutôt apprécié. Remise en état d’un exemplaire en provenance directe de nos désormais ex-compagnons européens.

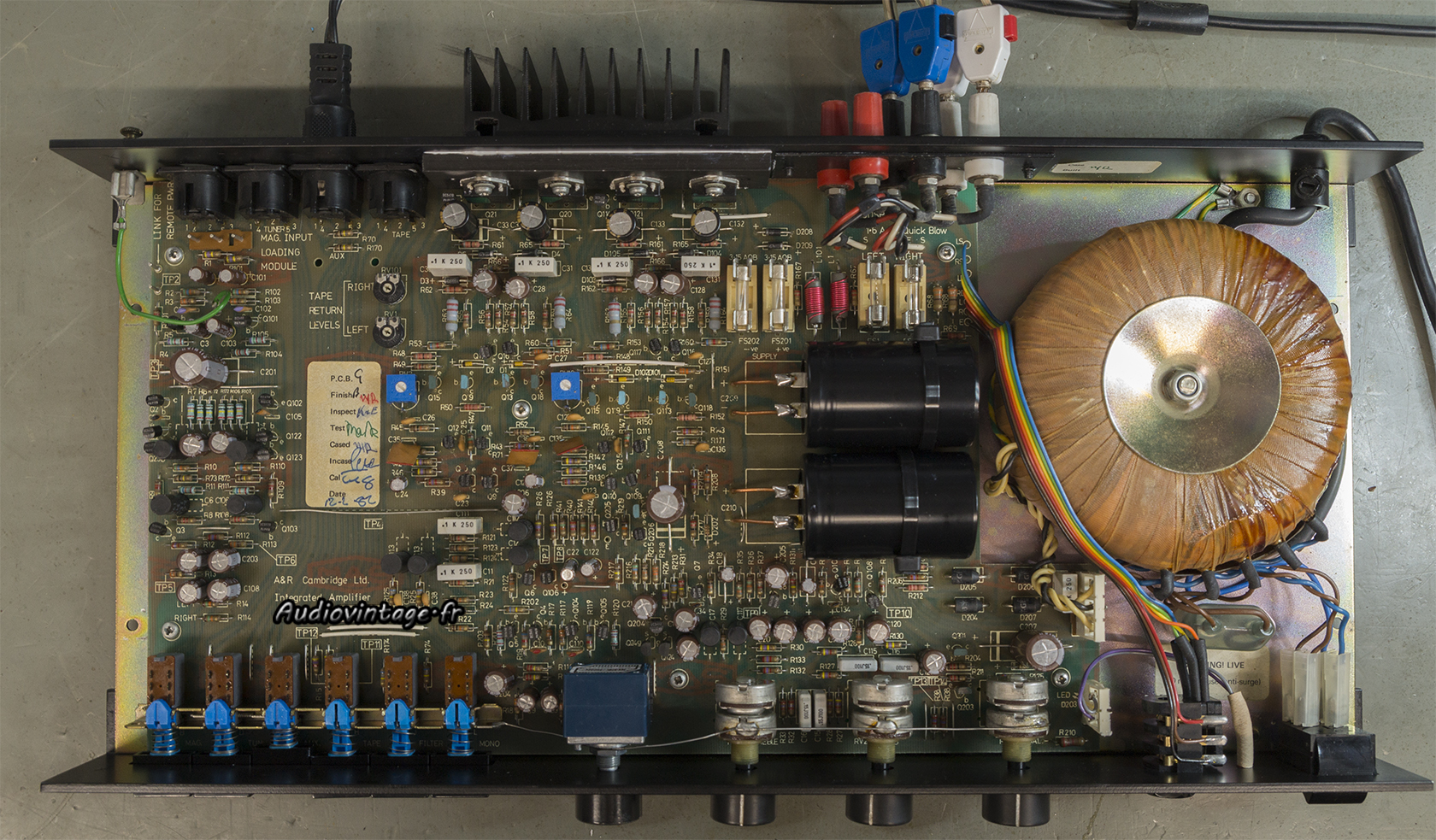

A&R Cambridge A60 : à son arrivée.
L’amplificateur fonctionne. Une réparation ancienne (correcte) est visible sur un étage d’amplification. Le potentiomètre de volume est fortement déséquilibré sur une bonne partie de sa course.

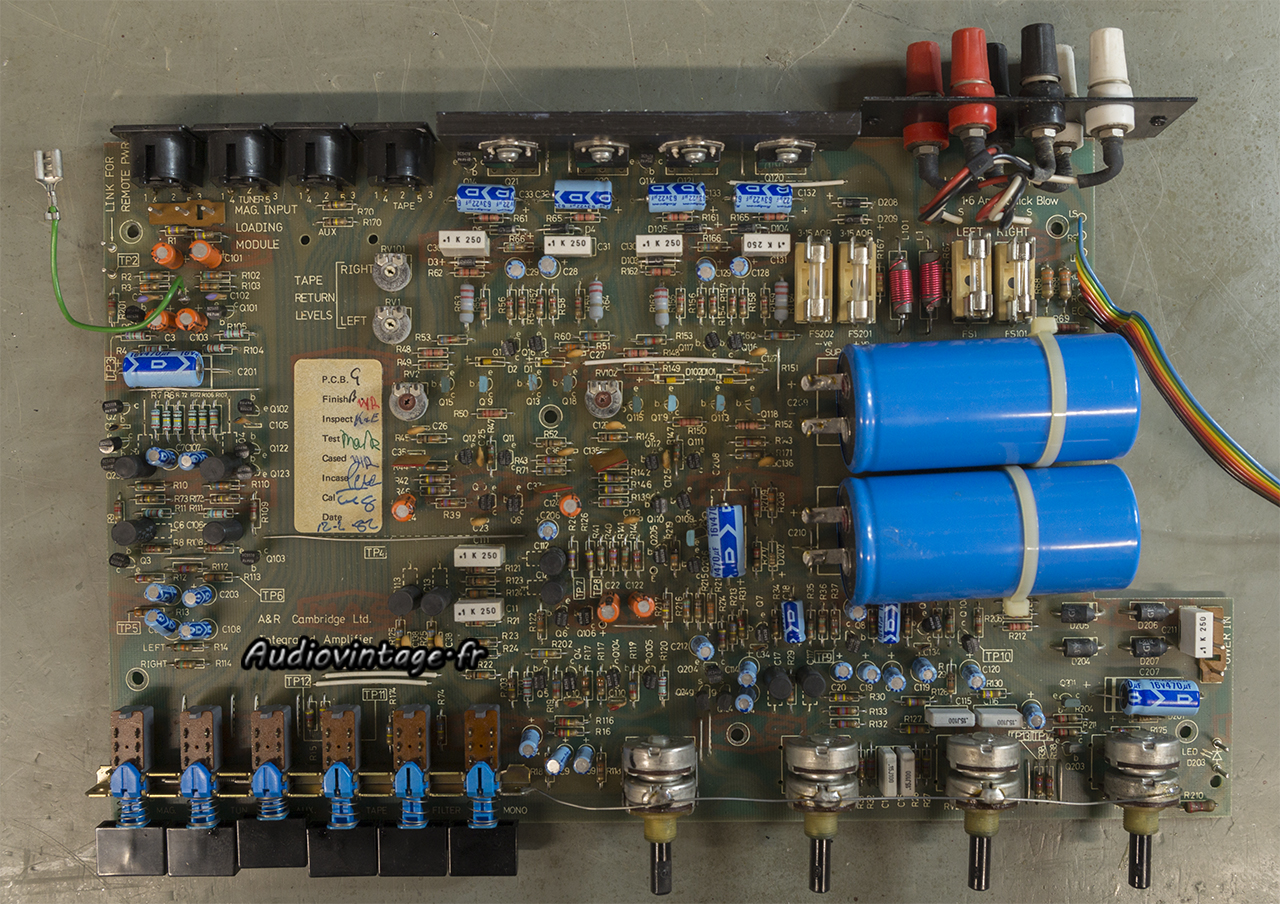

A&R Cambridge A60 : démontage.
Démontage du circuit.

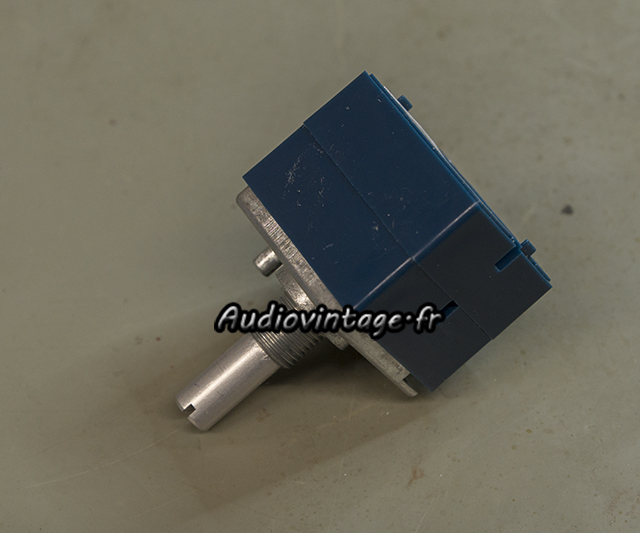

A&R Cambridge A60 : potentiomètre de remplacement.
Voici le potentiomètre de volume qui remplacera avantageusement l’original en très mauvais état.

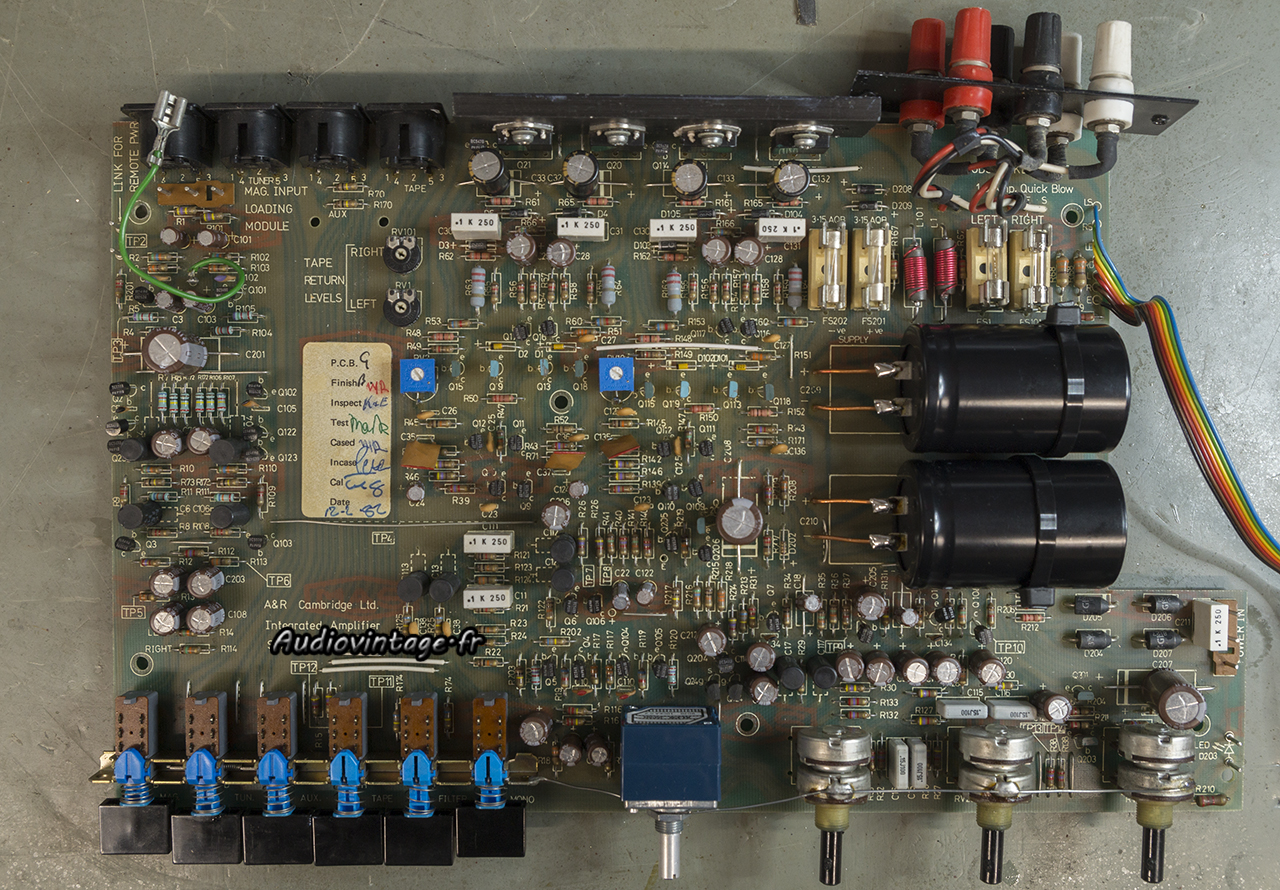

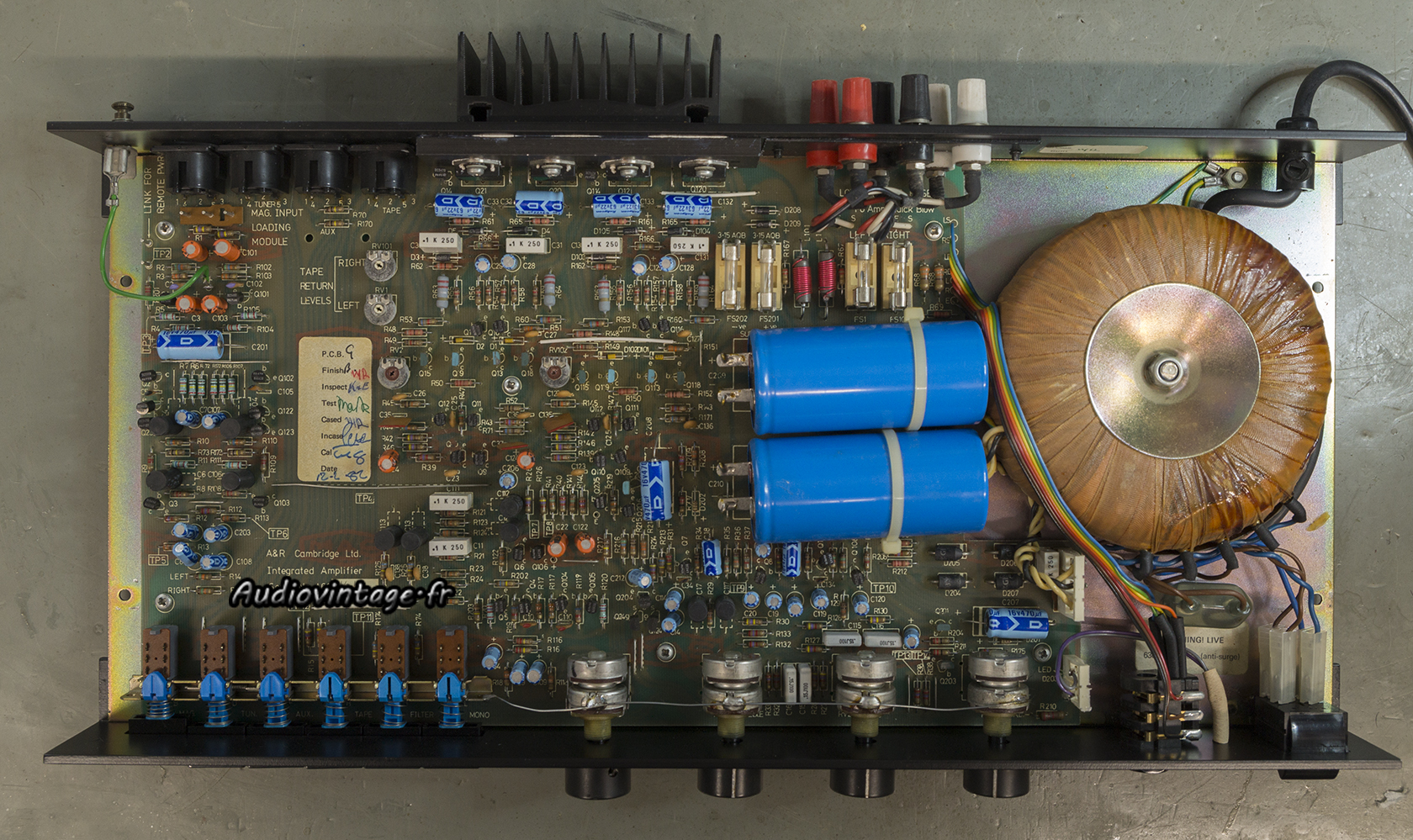

A&R Cambridge A60 : circuit révisé.
Tous les condensateurs chimiques sont remplacés, le nouveau potentiomètre prend place. Les résistances ajustables de bias sont également changées, tout comme un fusible de valeur erronée.

A&R Cambridge A60 : terminé.
Remontage et réglages.

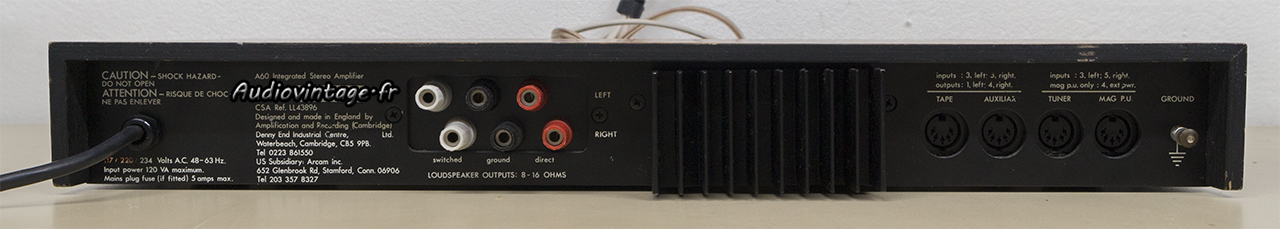

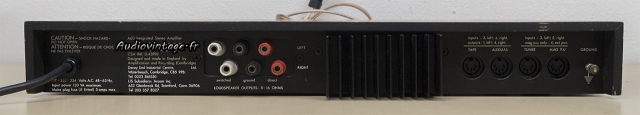

A&R Cambridge A60 : connectique.
Connectique.

Les mesures sur entrée Aux :

A&R Cambridge A60 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

A&R Cambridge A60 : distorsion-a-2x35w-sous-8-ohms-entree-aux
Distorsion à 2x35w sous 8 ohms, entrée aux.

A&R Cambridge A60 : IMD-a-2x1w-sous-8-ohms-entree-aux
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux.

A&R Cambridge A60 : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD-entree-aux
Puissance de sortie sous 8ohms à l’écrêtage en IMD, entrée aux.

A&R Cambridge A60 : reponse-en-frequebce-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

A&R Cambridge A60 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtre-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtre activé.

A&R Cambridge A60 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

A&R Cambridge A60 : rapport-signal-bruit-a-2x35w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x35w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

A&R Cambridge A60 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

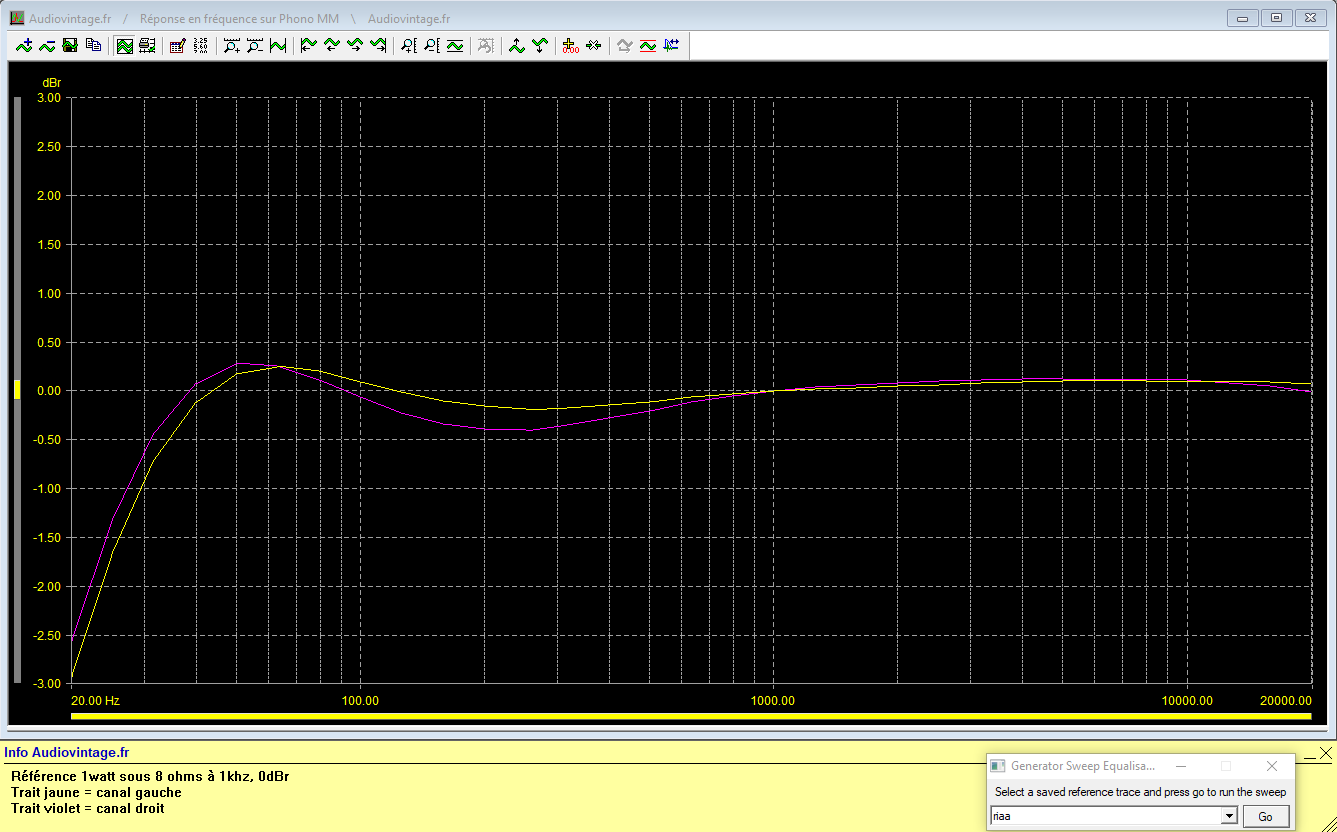

A&R Cambridge A60 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

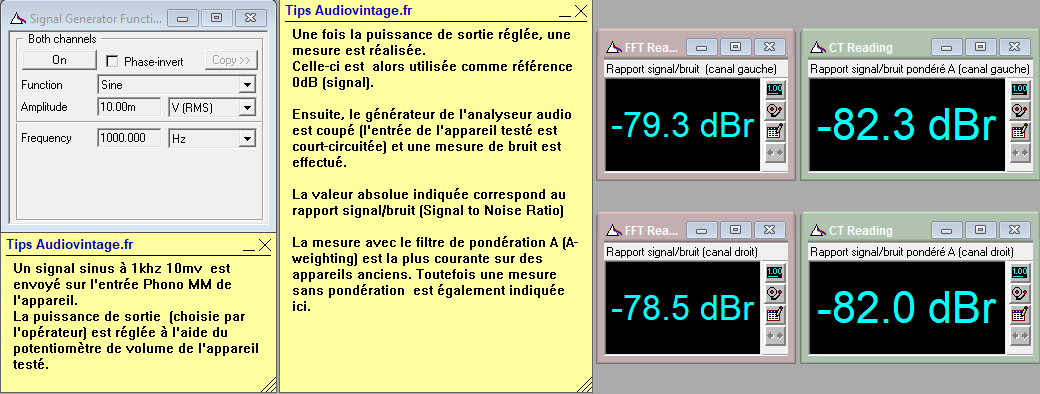

A&R Cambridge A60 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

A&R Cambridge A60 : rapport-signal-bruit-a-2x35w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x35w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

A&R Cambridge A60 : signal-carre-a-100hz
A&R Cambridge A60 : signal-carre-a-1khz
A&R Cambridge A60 : signal-carre-a-10khz

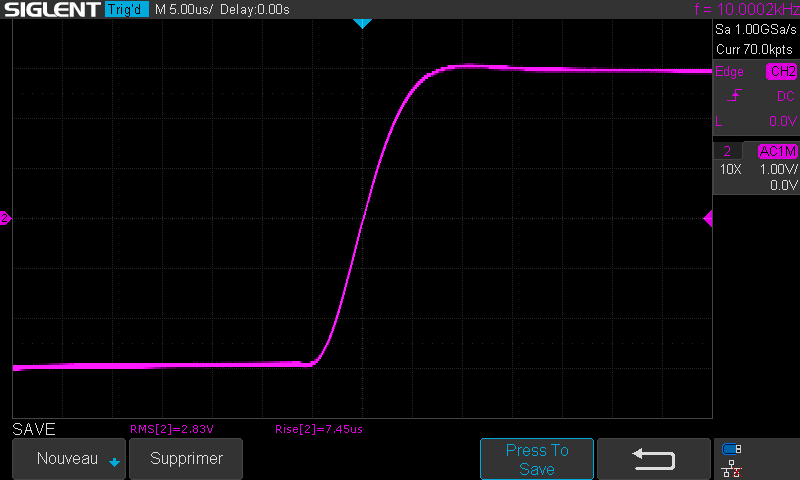

A&R Cambridge A60 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.

Et si vous faisiez réparer et/ou réviser votre A&R Cambridge ?
Audiovintage : réparation et révision de vos appareils !
