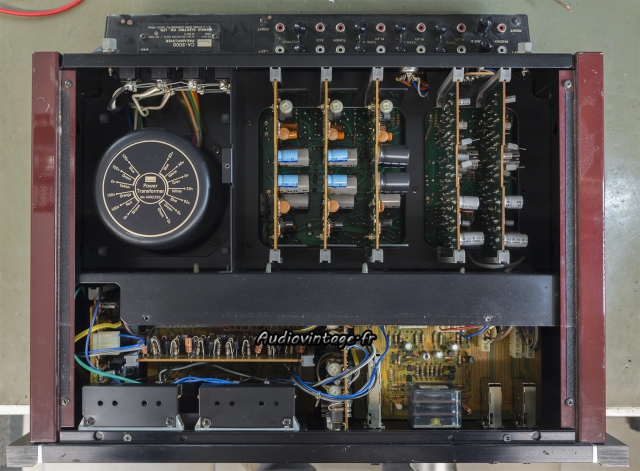

Ce n’est pas le premier préamplificateur Sansui CA-3000 que je prends en charge.
Et bien que je sois « habitué », je suis toujours surpris par le travail à faire dans cette machine pour la fiabiliser et en profiter un maximum.
Une motivation certaine est nécessaire avant de s’y attaquer.
L’exemplaire présenté fonctionne « presque » normalement. En effet, les entrées « phono » ne fonctionnent pas du tout et si on a le malheur d’activer le filtre « low », le son disparait sur le canal gauche quand on utilise les autres entrées fonctionnelles.
Ne tournons pas autour du pot, les problèmes constatés sont dus aux soudures traversantes sur les deux circuits doubles faces qui équipent ce préamplificateur.
Il y en a un peu moins de 200, et certaines sont compliquées à atteindre. Le principe est de supprimer toute trace de soudures sur ces « gripplets », d’y passer une patte de composant de récupération et de ressouder de chaque côté du circuit. Bien évidemment, si on oublie un gripplet, la loi de Murphy est automatiquement appliquée et nécessairement, celui-ci causera divers bugs de fonctionnement…
En plus de la résolution de ce souci, une révision complète est prévue.

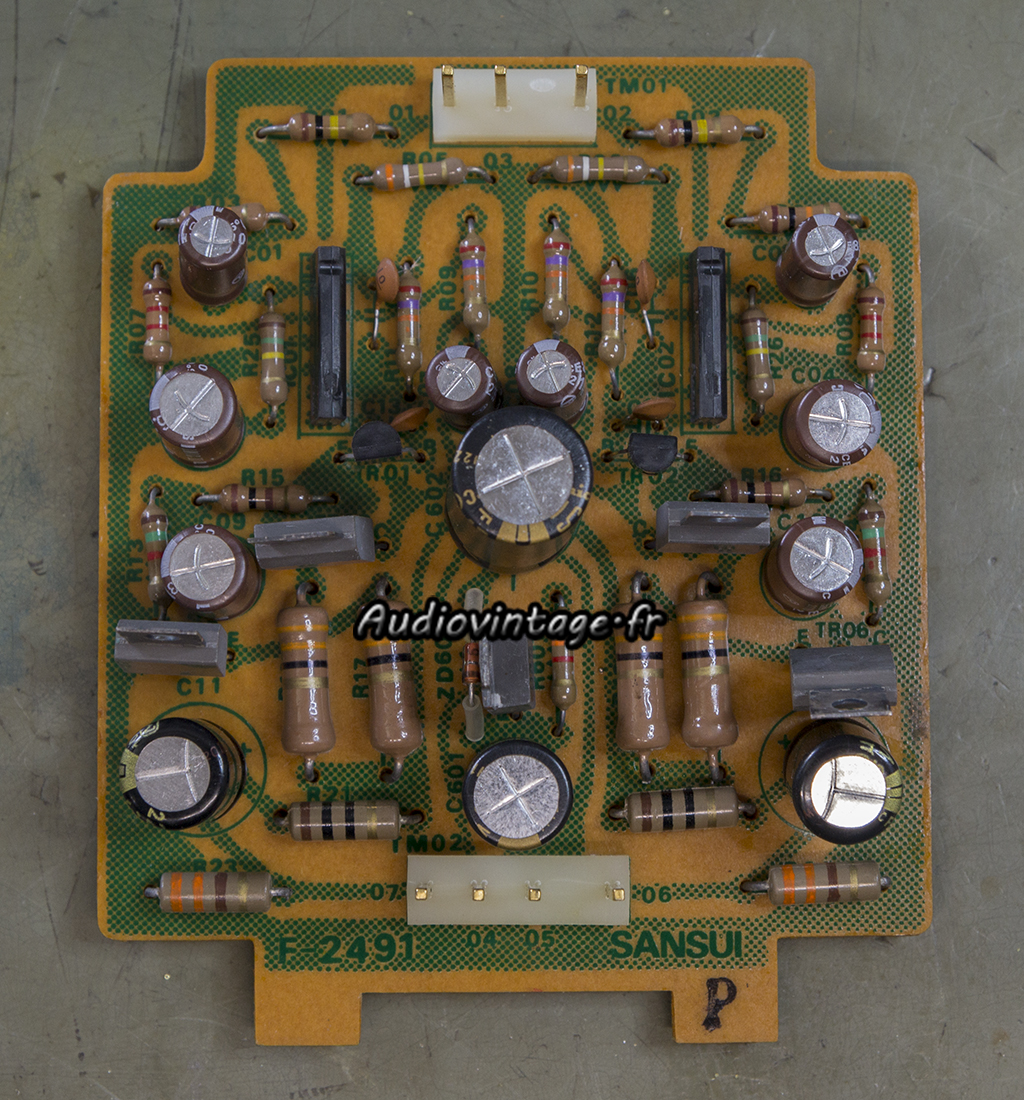

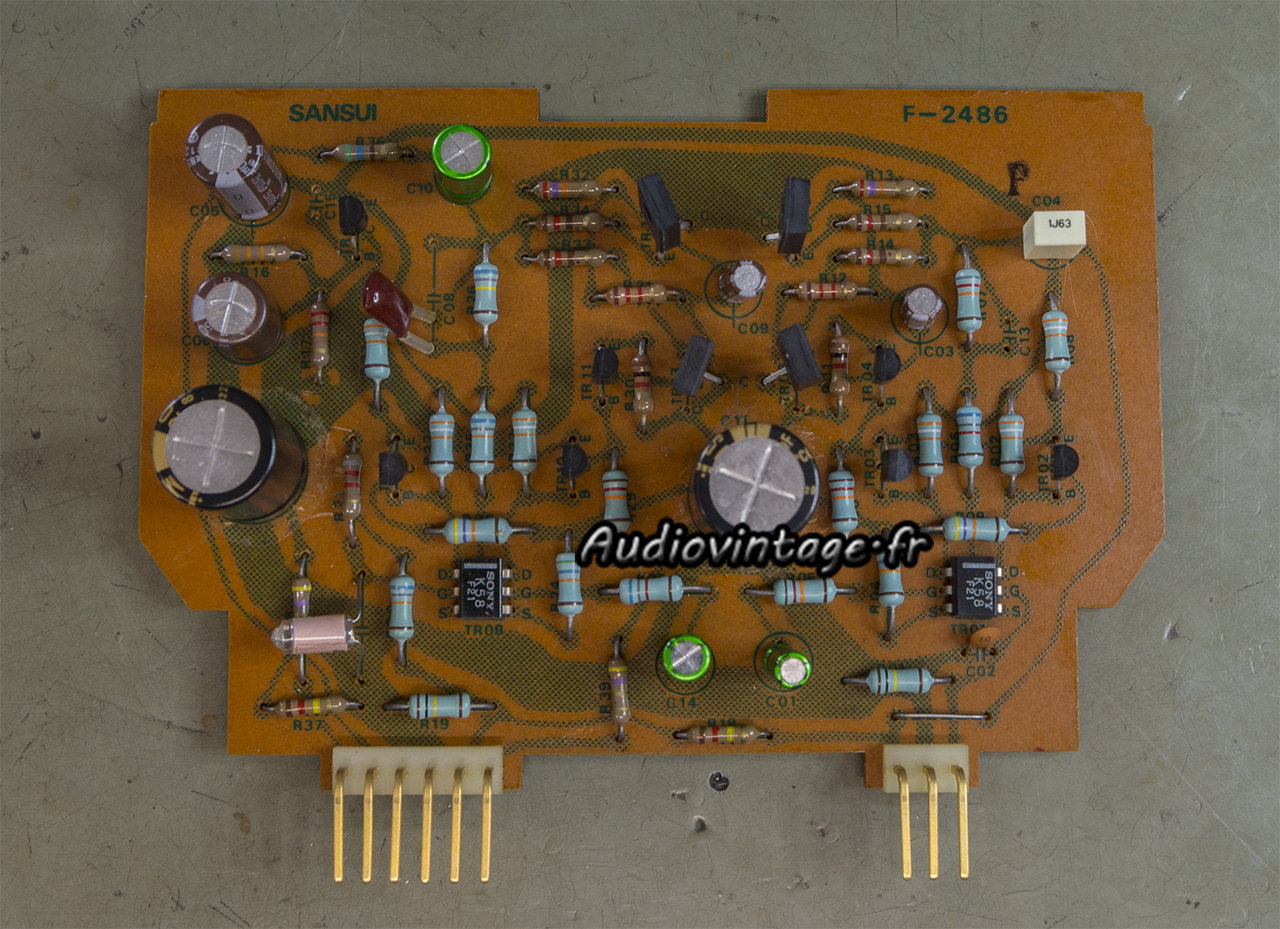

Pour se mettre en jambe et ne pas commencer par le plus chiant à faire (n’ayons pas peur des mots), je m’attaque au circuit phono du canal gauche. Ce préampli ayant un circuit phono par canal.
Tous les condensateurs chimiques et les transistors bipolaires sont remplacés.
Le second circuit reçoit des soins identiques.

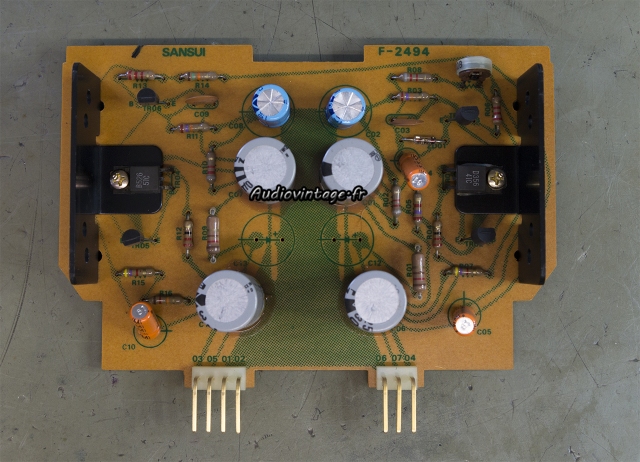

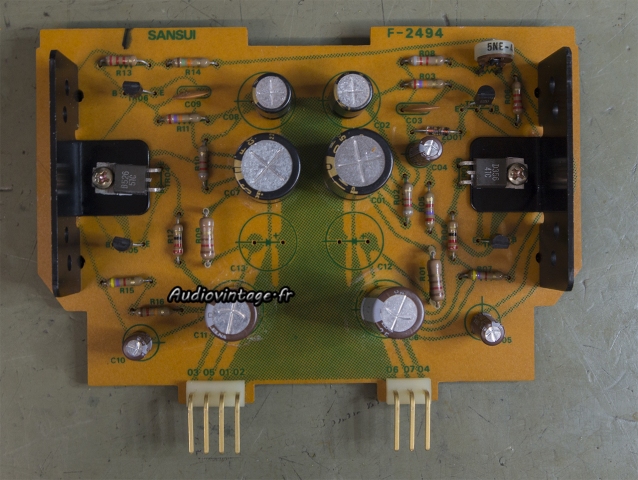

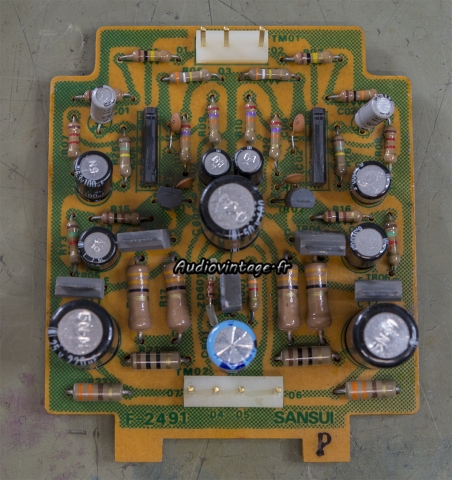

Un des trois circuits d’alimentation.
Les condensateurs chimiques sont remplacés, tout comme de nombreux transistors. Les To-220 montés sur radiateurs sont retirés, testés, désoxydés, puis remontés avec de la graisse fraiche.
Même punition pour les deux autres circuits d’alimentation.

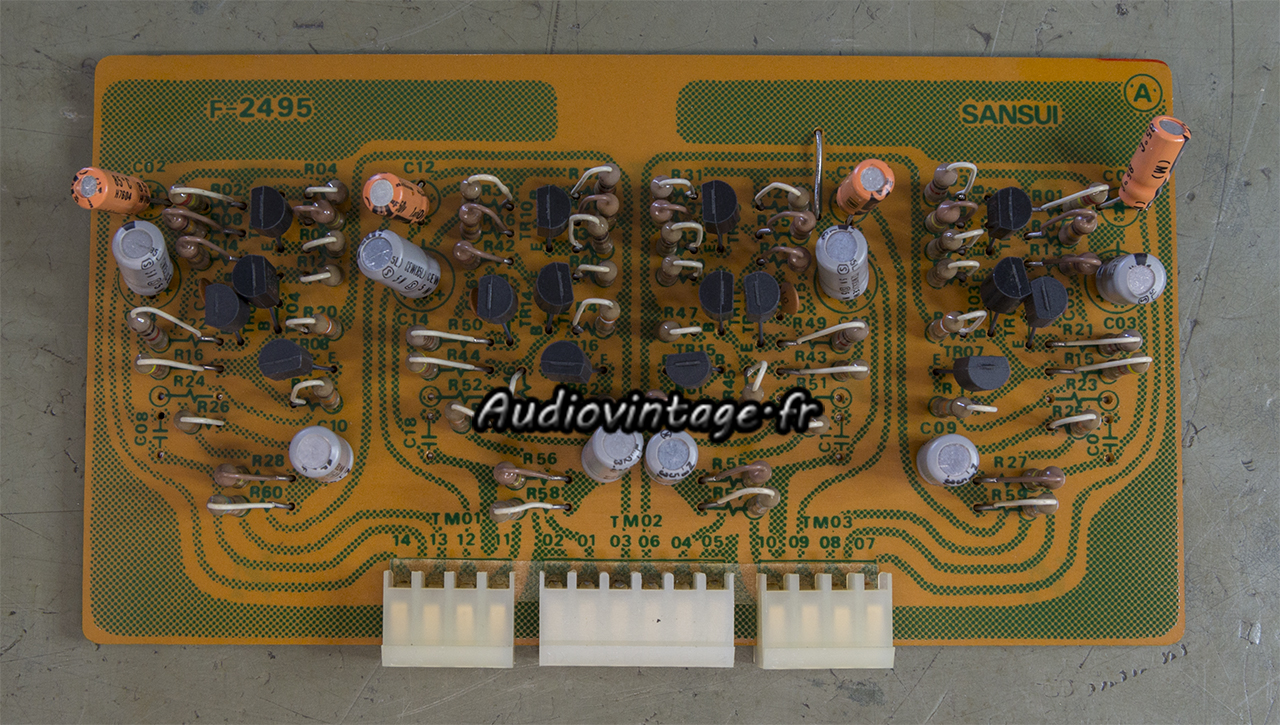

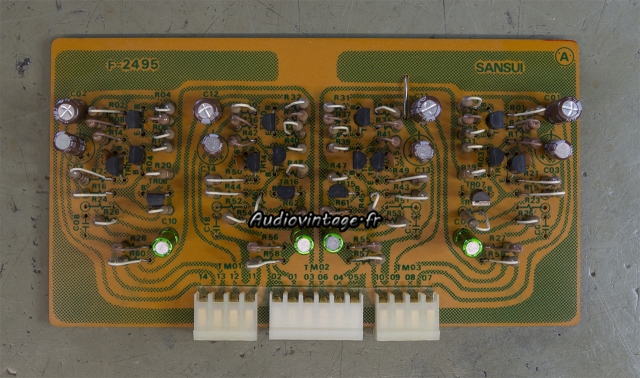

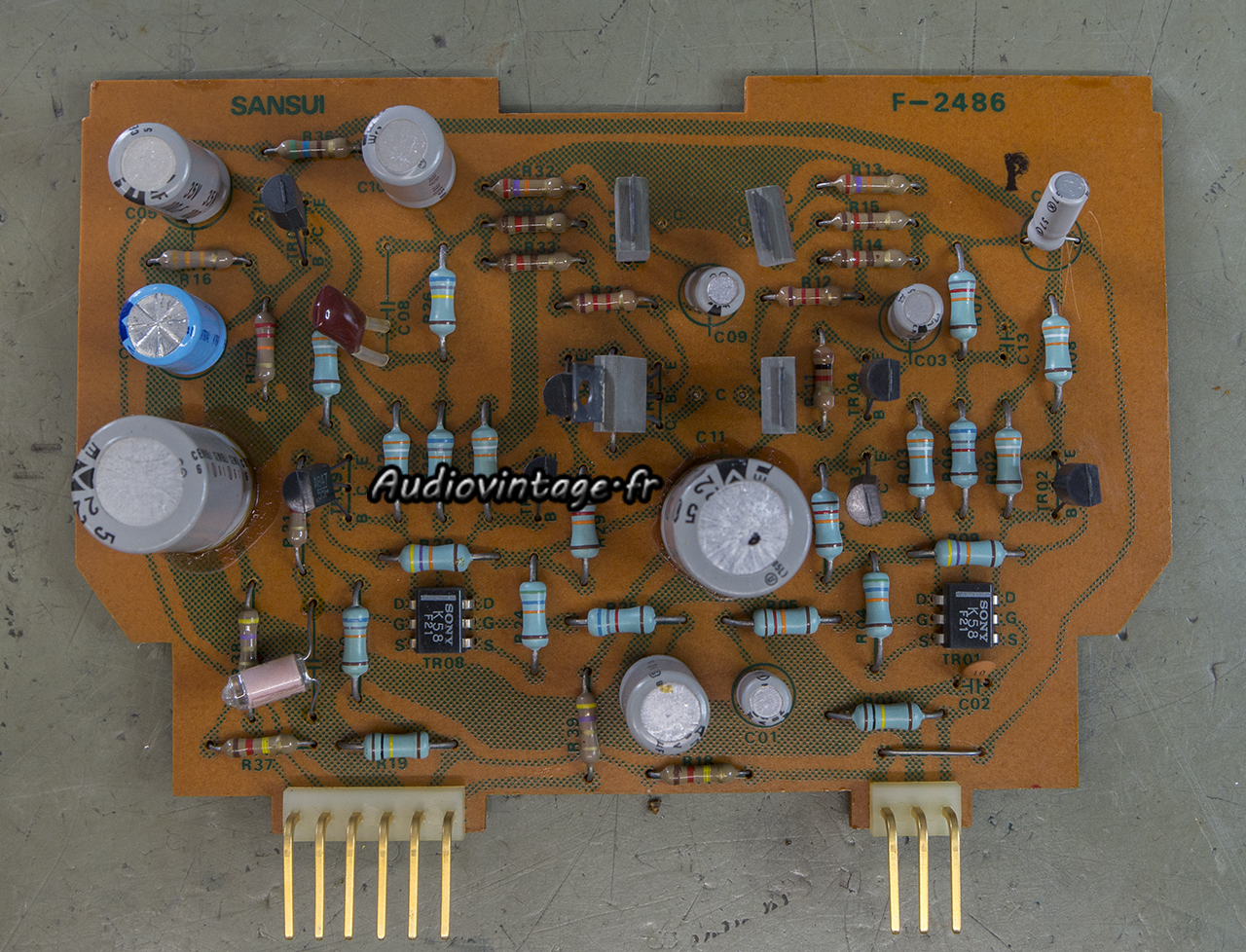

Le circuit de tonalité.
Tous les condensateurs chimiques et transistors sont remplacés.

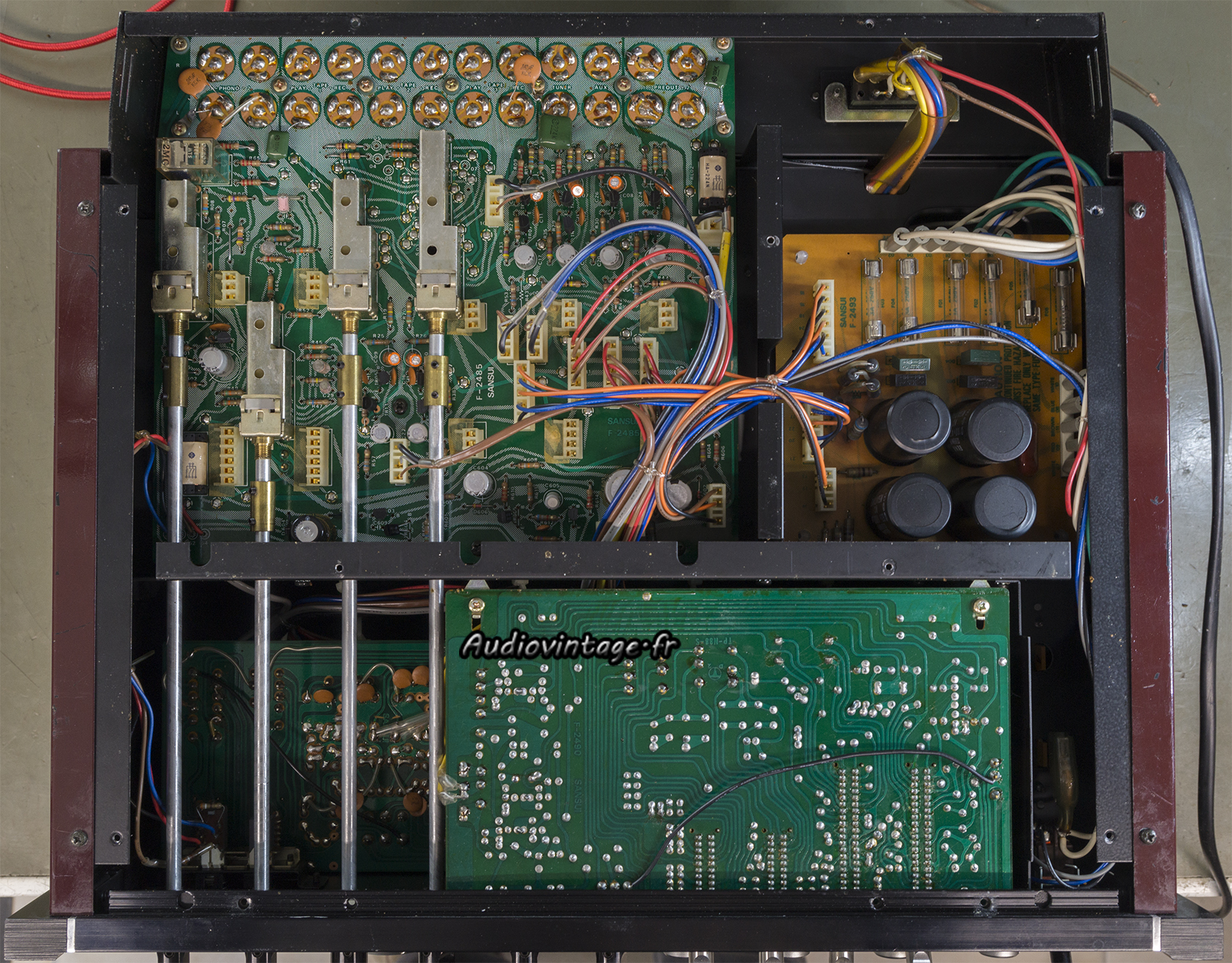

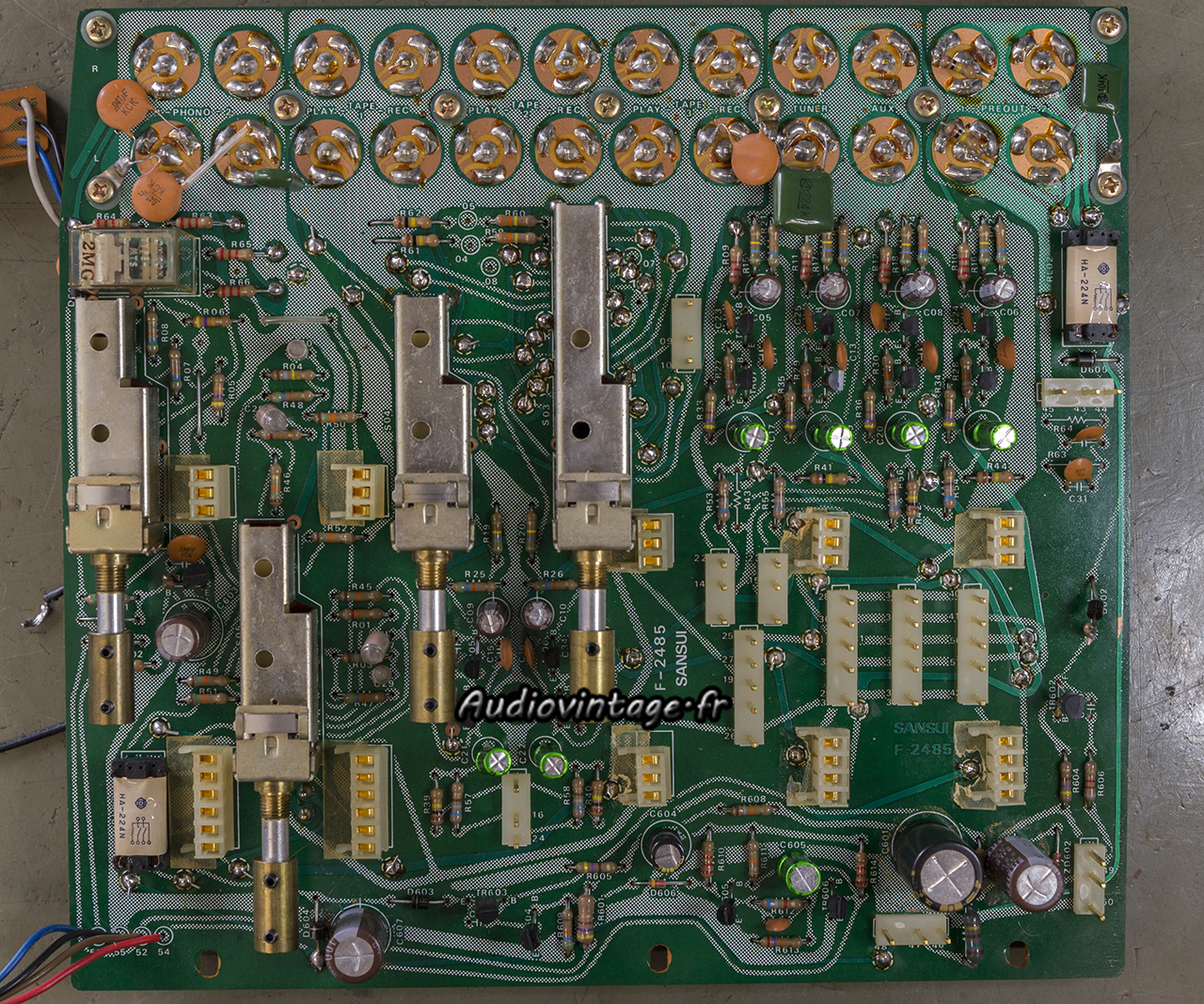

Je passe au moins sympa. Retrait du circuit « fond de panier » ou viennent se connecter les circuits d’alimentations et phono et où se trouve également toute la connectique d’entrée/sortie.

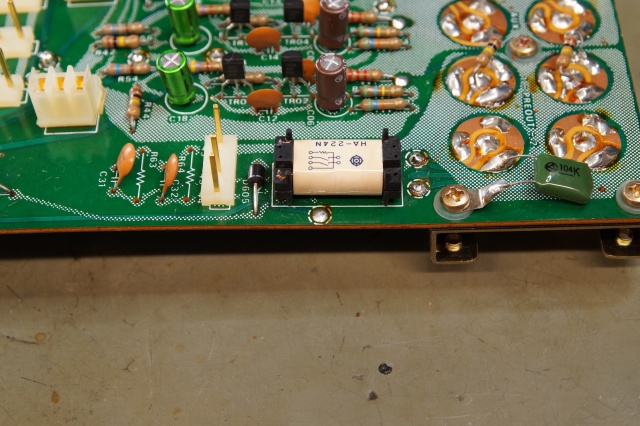

Petite explication concernant les « griplets » cités plus haut. Il y en a un juste devant ce petit relais.
Soudure supprimée, on passe une patte de composant, il faut ensuite souder des deux côtés. Et faire ensuite la même chose pour les milliers restants (bon, j’exagère un peu, mais qu’est ce que c’est long à faire…)
Tous les griplets sont refaits, tous les condensateurs chimiques remplacés et certains transistors également.

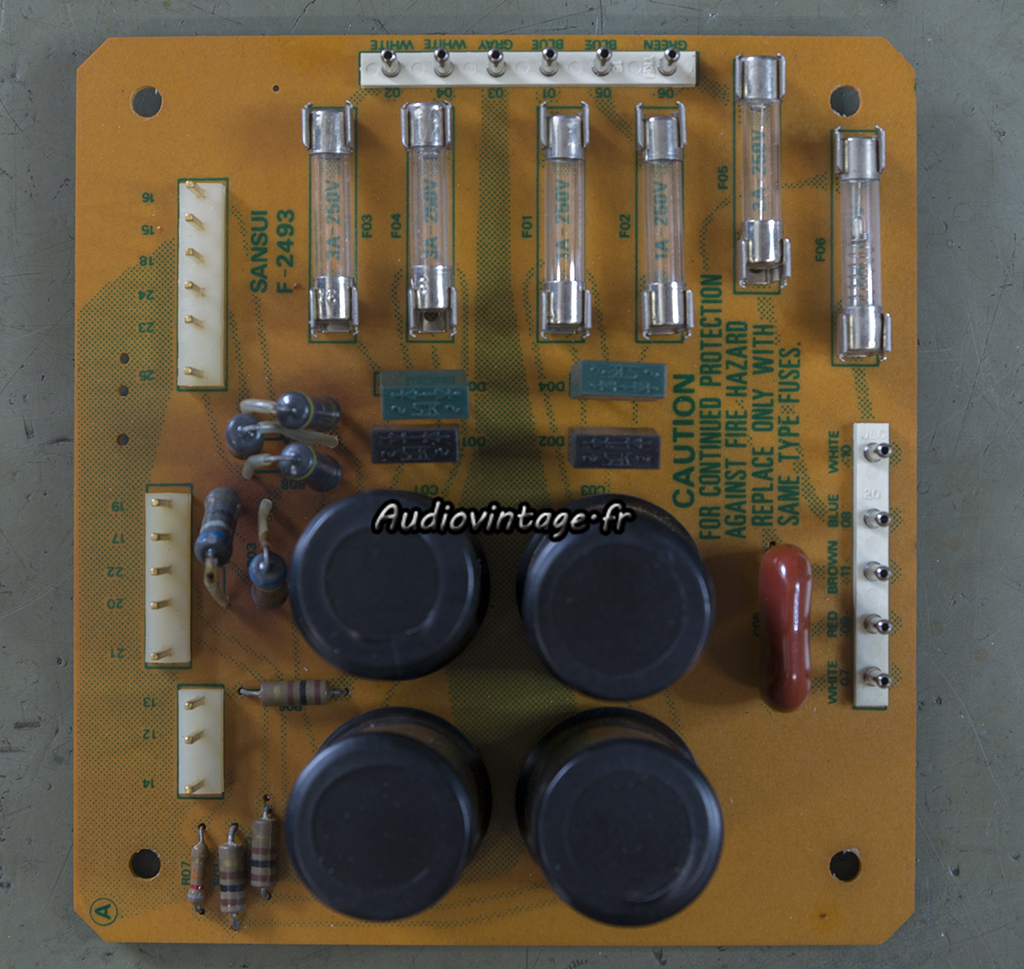

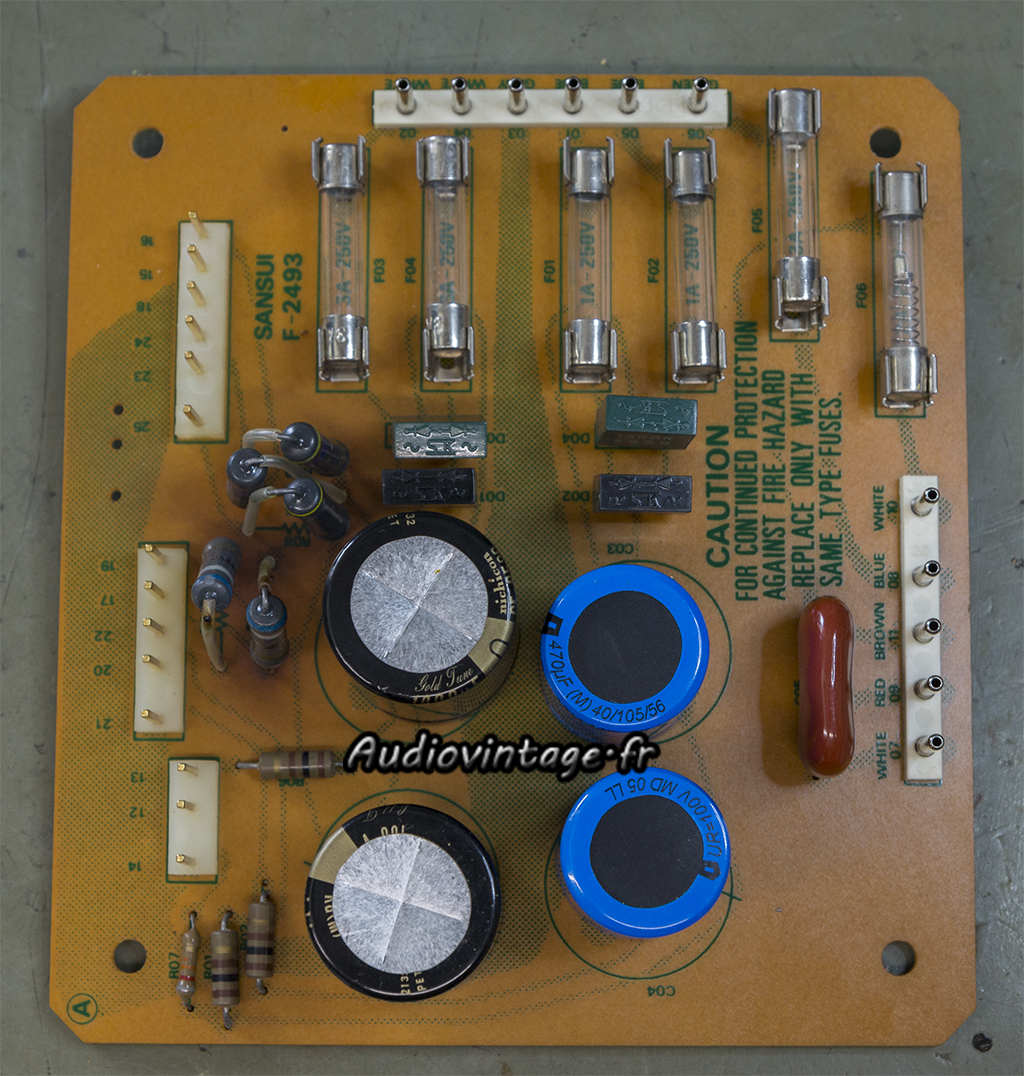

Le circuit d’alimentation principal.
Condensateurs chimiques neufs et soudures refaites sous les résistances qui chauffent naturellement beaucoup.
Ce CA-3000 dispose d’un vrai amplificateur casque.
Qui est donc révisé avec le remplacement des condensateurs chimiques et de certains transistors.

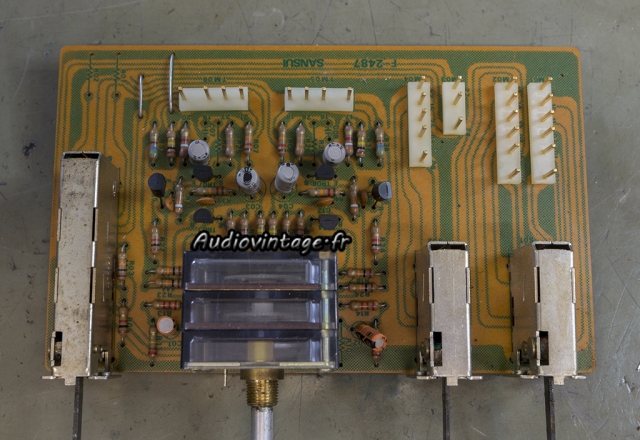

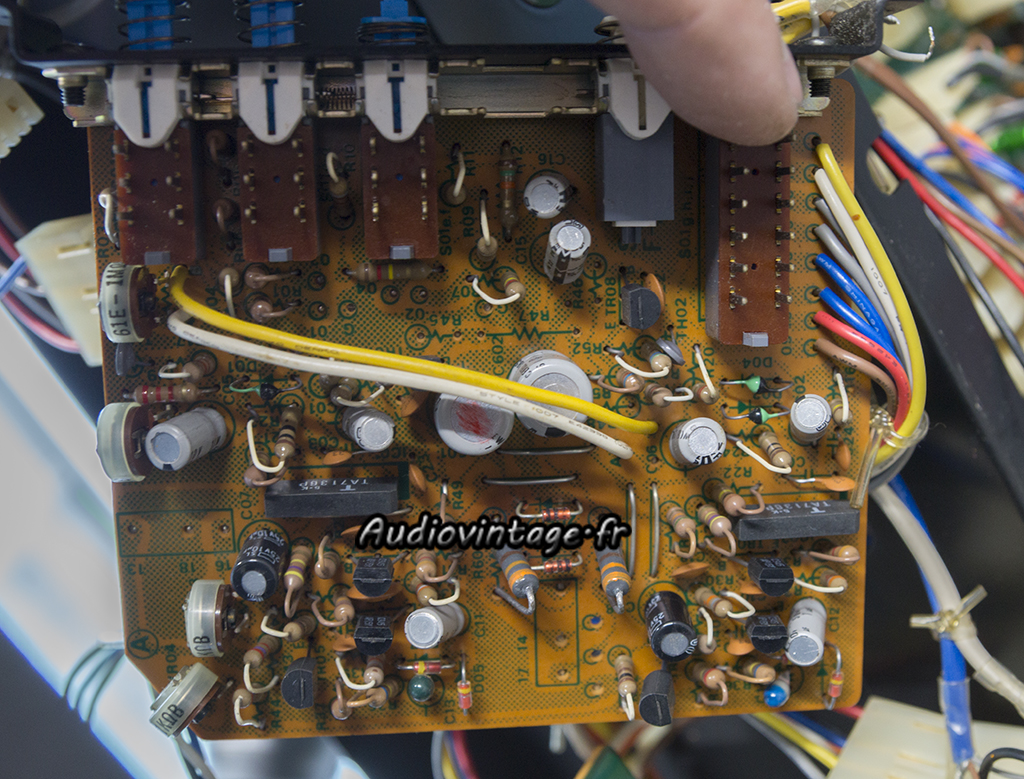

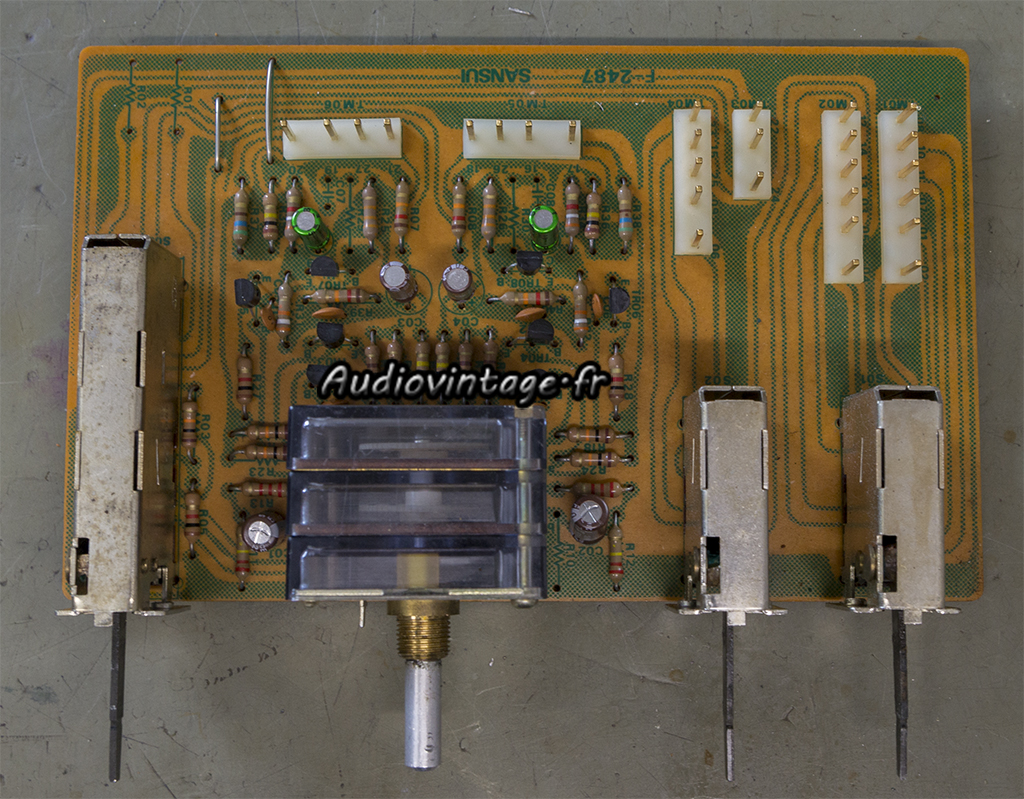

Le circuit « volume & muting ».

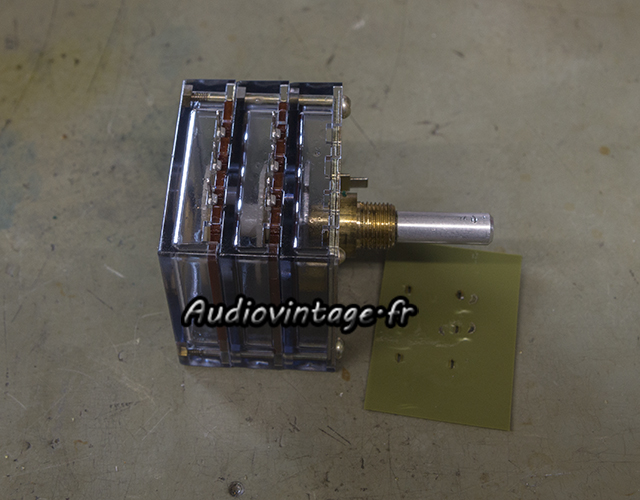

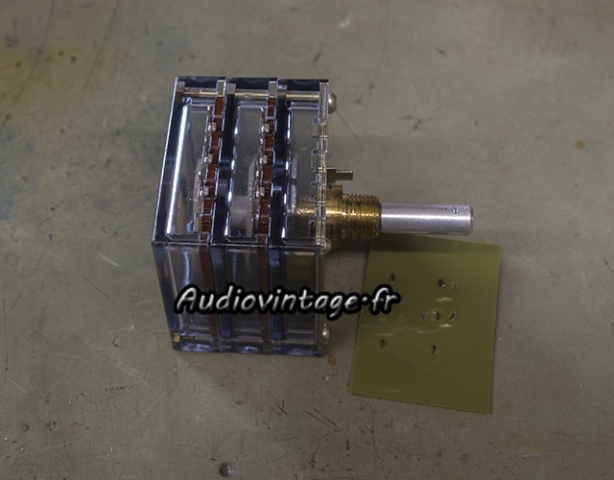

Le potentiomètre de volume est retiré pour un nettoyage plus aisé.
Tous les condensateurs chimiques et transistors sont remplacés.

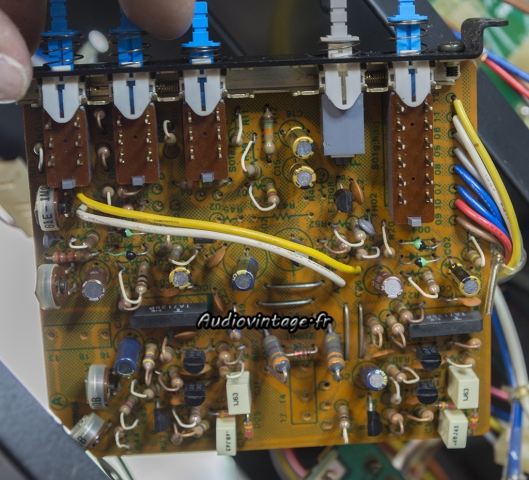

Et voici le second circuit « galère », dédiés aux filtres, c’est donc aussi un circuit double face avec des griplets « fatigués ».
Condensateurs chimiques et transistors sont remplacés, tous les griplets sont refait.
On n’oublie pas le circuit de gestion des vumètres.
Révisé.

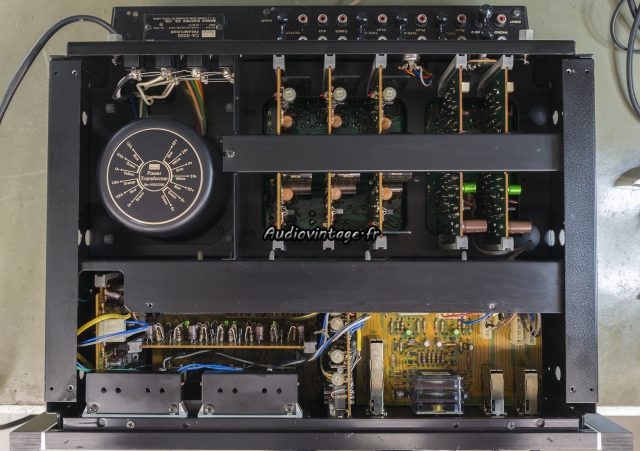

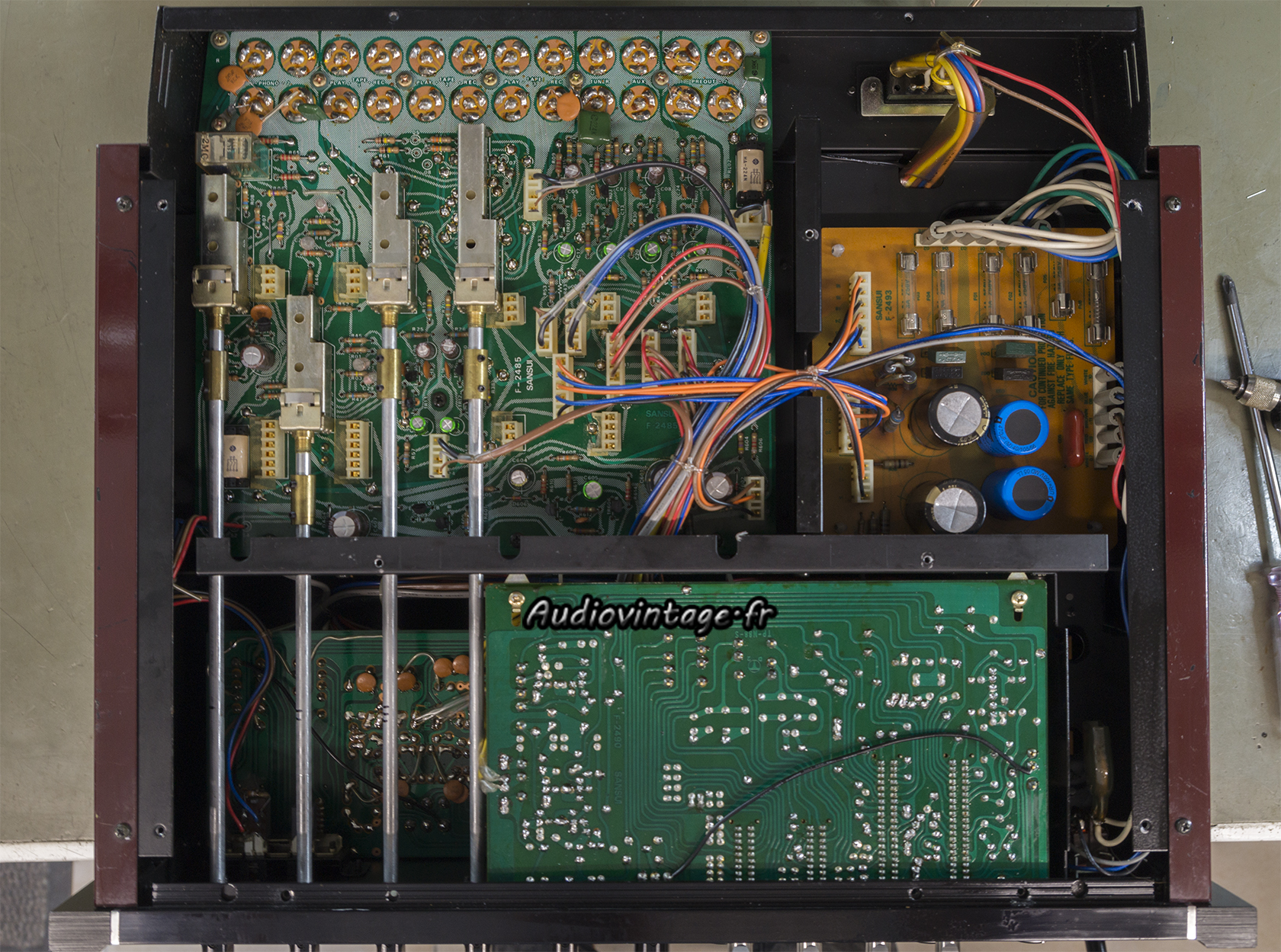

Nettoyage, remontage, remplacement des ampoules derrière les vumètres, réglages des tensions. Terminé !
Connectique.

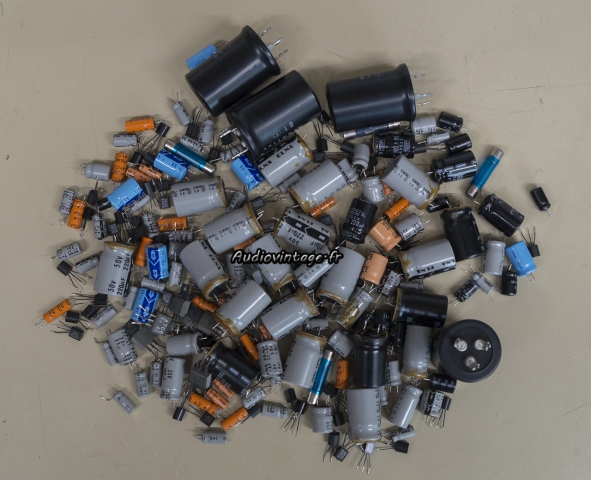

Plus de 200 composants remplacés…
Les mesures sur entrée Aux :
Distorsion à 1v en sortie, entrée aux, tone defeat.

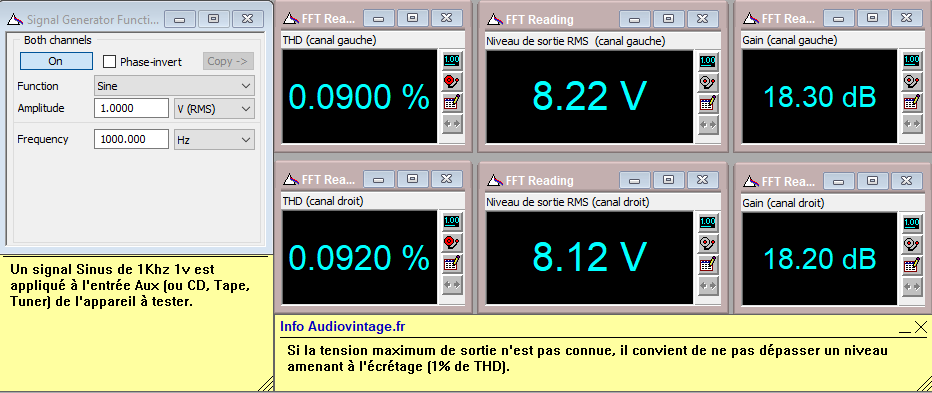

Distorsion à 8v en sortie, entrée aux, tone defeat.
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.

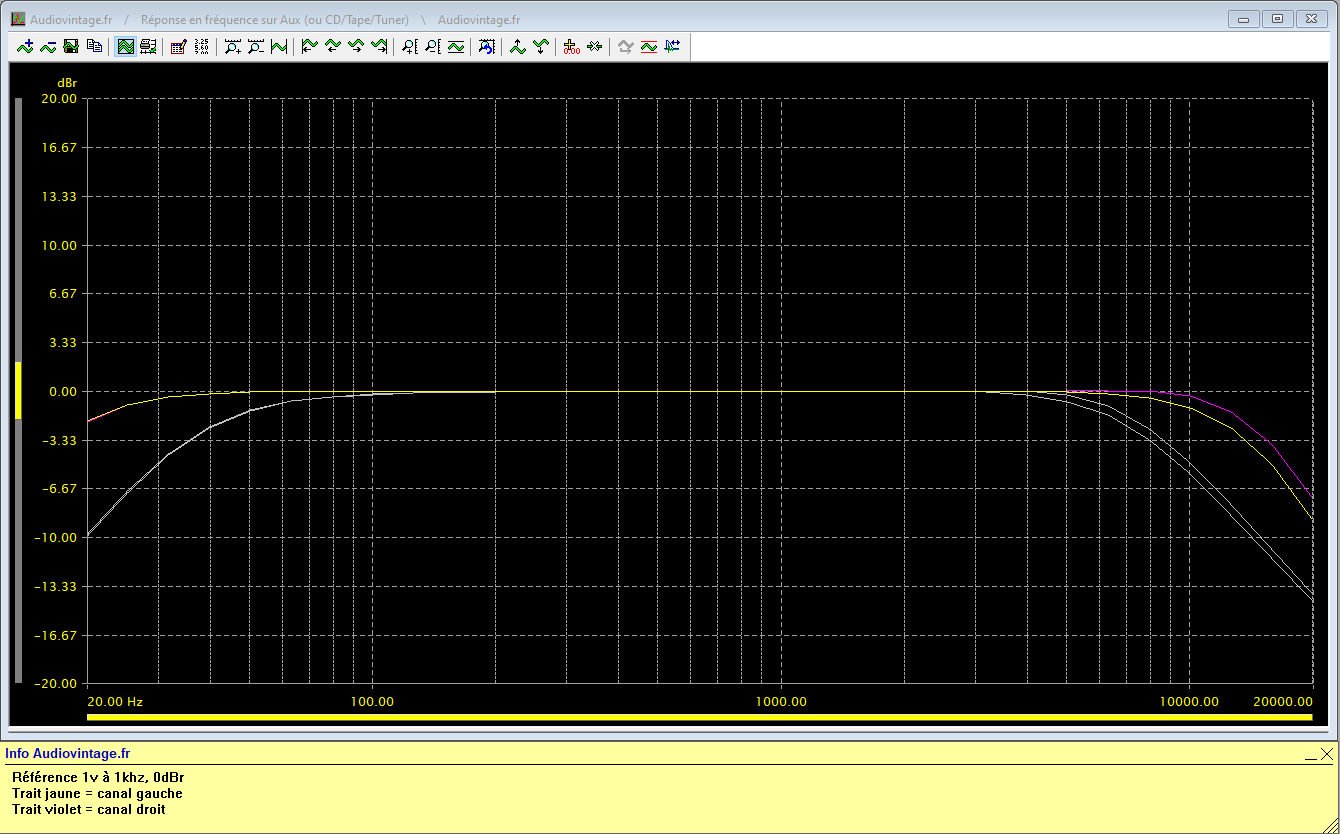

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, filtres activés.

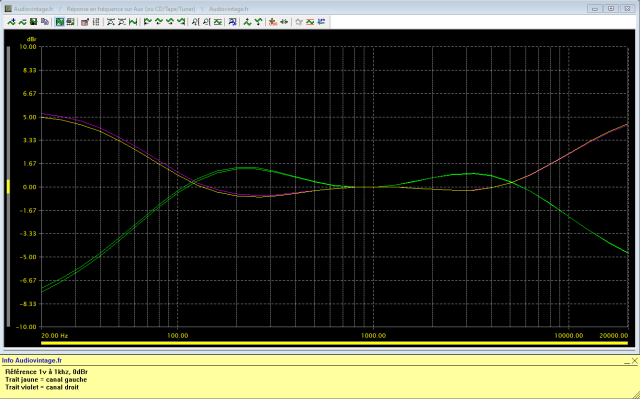

Réponse en fréquence à 1v en sortie, entrée aux, correcteurs de tonalité au mini puis au maxi.

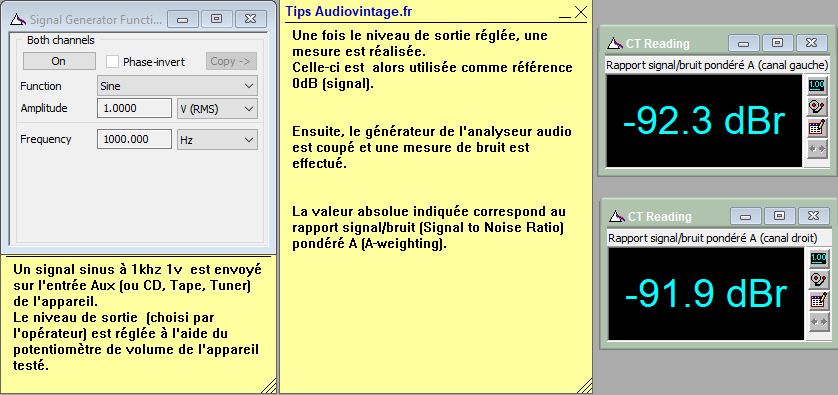

Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.
Rapport signal bruit à 8v en sortie, entrée aux, tone defeat.
Les mesures sur entrée phono :
Distorsion à 1v en sortie, entrée phono, tone defeat.

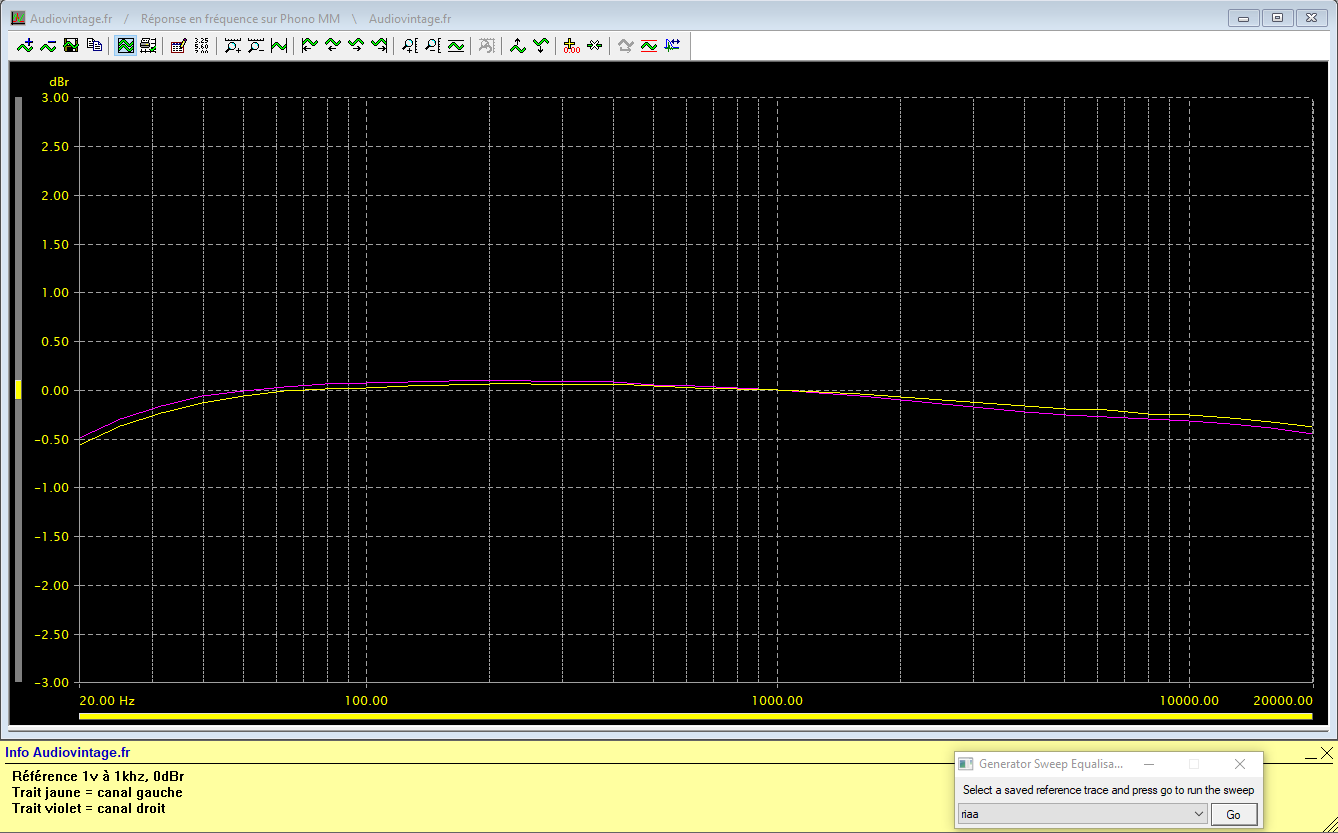

Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.

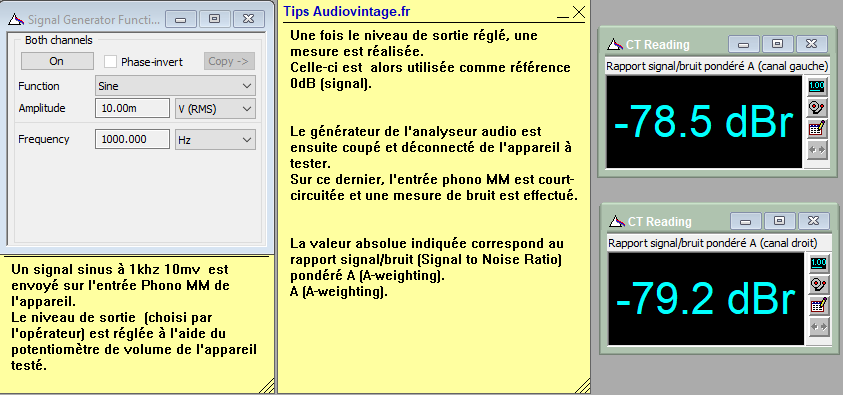

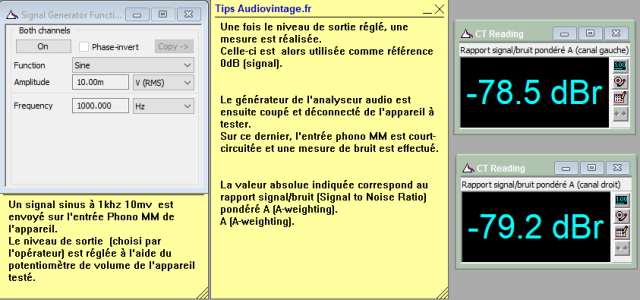

Rapport signal bruit à 1v en sortie, entrée phono, tone defeat.

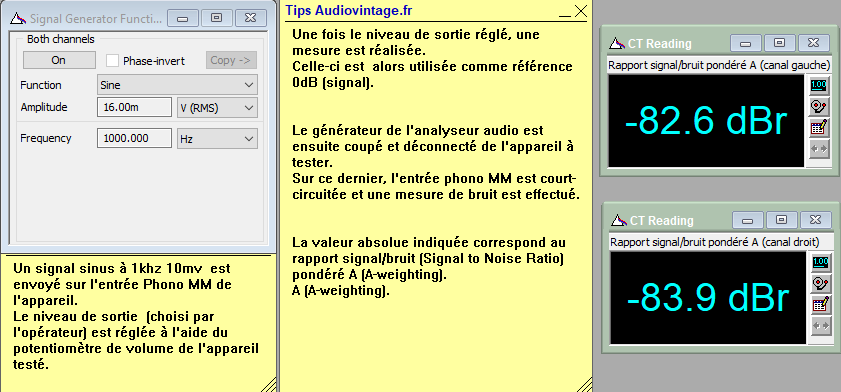

Rapport signal bruit à 8v en sortie, entrée phono, tone defeat.
Les mesures à l’oscilloscope :

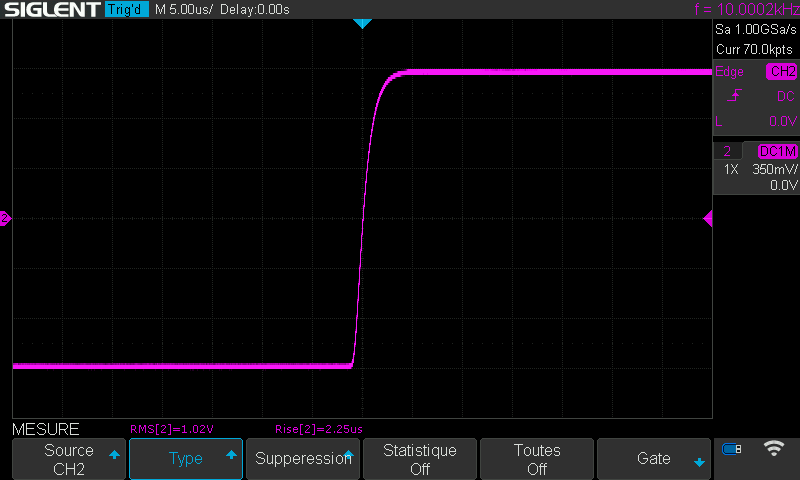

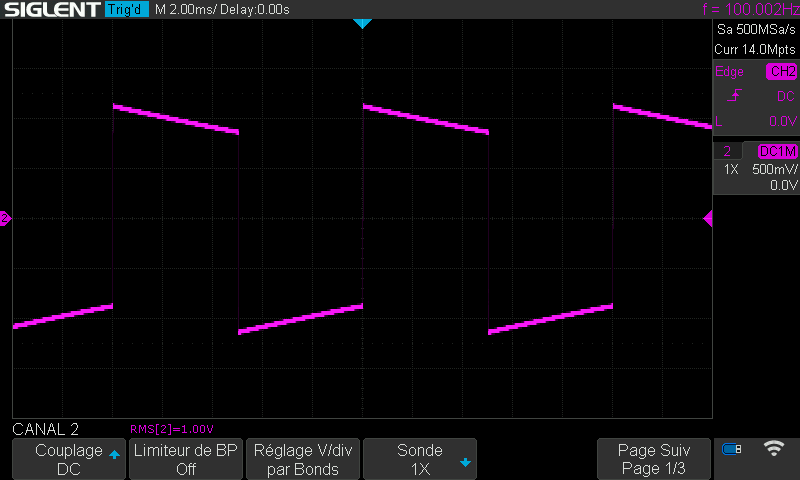

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux, tone defeat.
