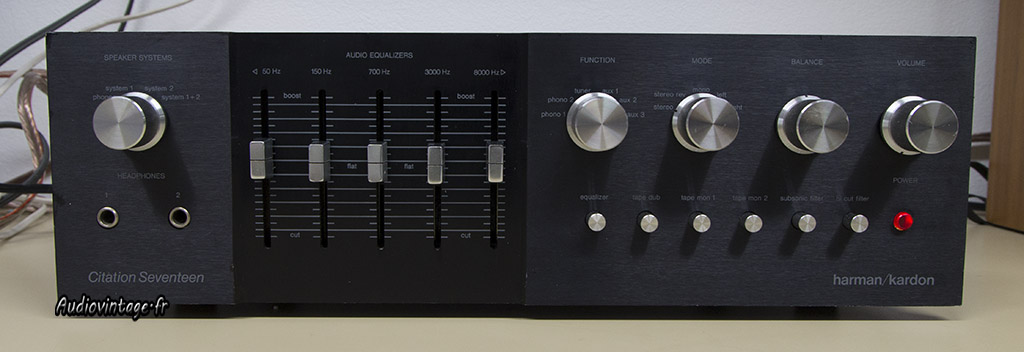

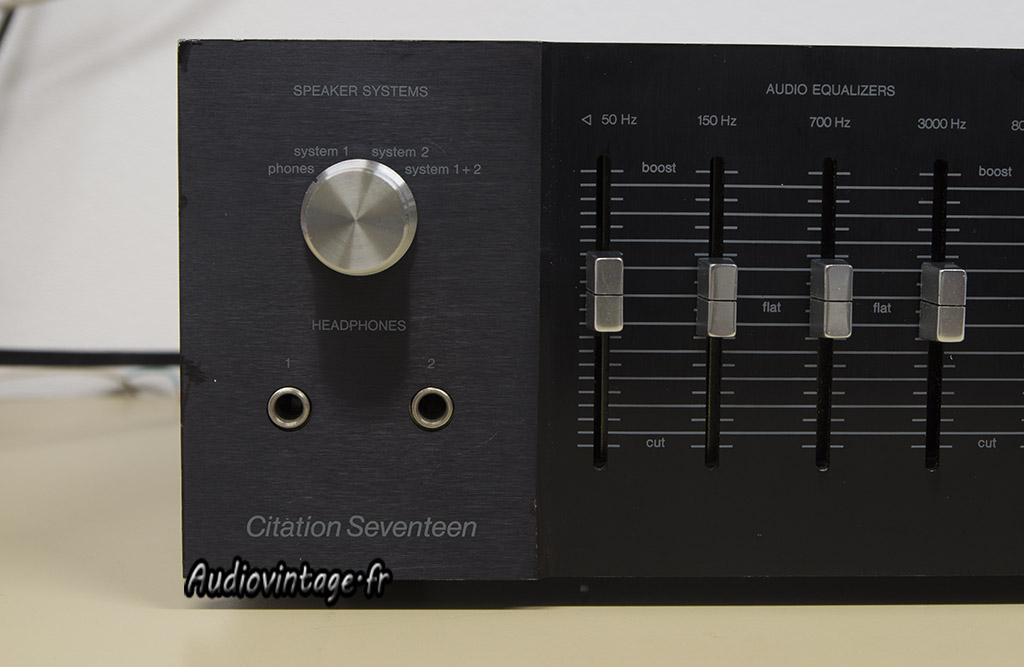

Un nouvel arrivant des plus intéressants : Harman Kardon Seventeen.

Harman Kardon Citation 17
Harman Kardon Citation 17
Il est venu se refaire une petite santé.
J’ai malheureusement oublié de prendre une photo de ses entrailles à son arrivée.
Vous trouverez bien plus bas dans cet article une photo de l’intérieur une fois la révision effectuée.

A son ouverture, je remarque un autocollant présent sur le transformateur, indiquant une ancienne intervention, il manque une jambe de maintien pour une des deux cartes « égaliseur ».
Ce n’est pas grave en soit, les cartes ne bougent absolument pas sur leur connecteur même sans cette équerre.

Harman Kardon Citation 17
La conception modulaire permet un entretien aisé.

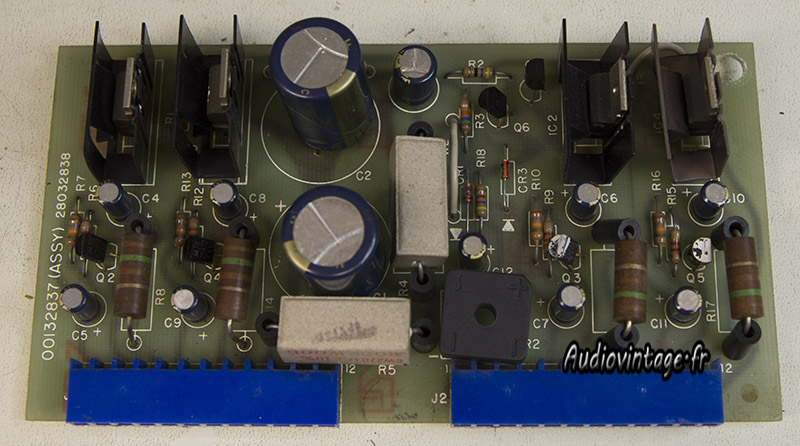

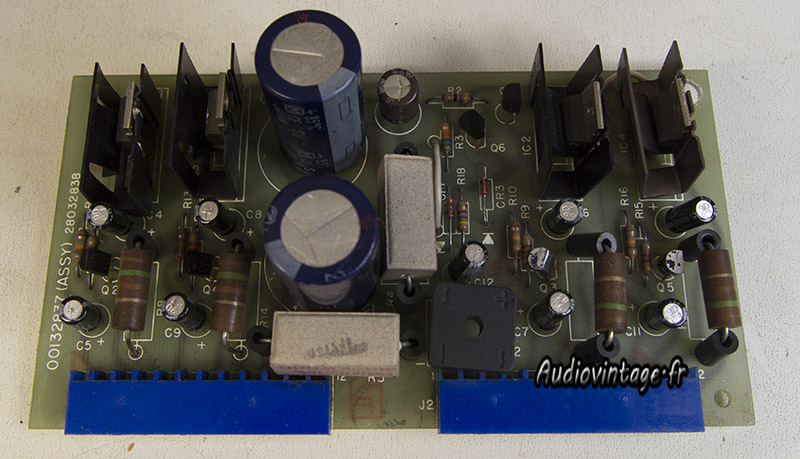

Je commence par ausculter la carte d’alimentation.

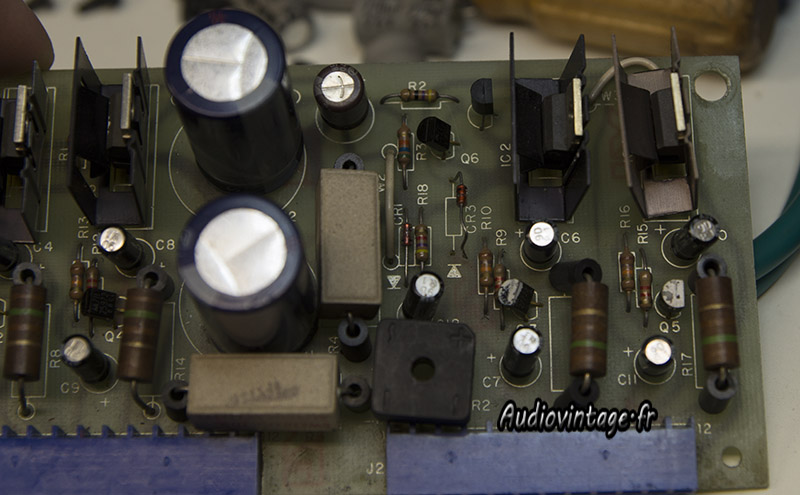

La totalité des condensateurs chimiques ont été remplacés précédemment, mais les valeurs originales ne sont pas respectées, remplacement à prévoir.

Harman Kardon Citation 17
L’appareil dispose d’un muting de 5 à 8 secondes à l’allumage.
Un relais reed est présent sur la carte d’amplification à cette fin.
Un des transistors faisant partie de la gestion de ce relais avait été précédemment remplacé sur la carte alimentation.
Malheureusement, le « nouveau » transistor est erroné (l’original est un darlington) rendant le muting inopérant.

Harman Kardon Citation 17

Harman Kardon Citation 17

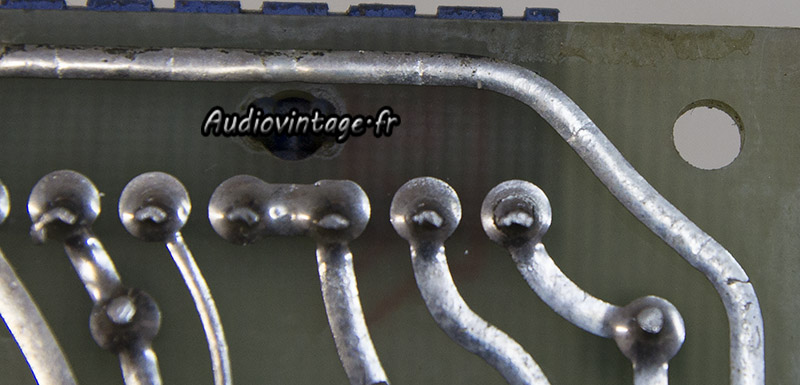

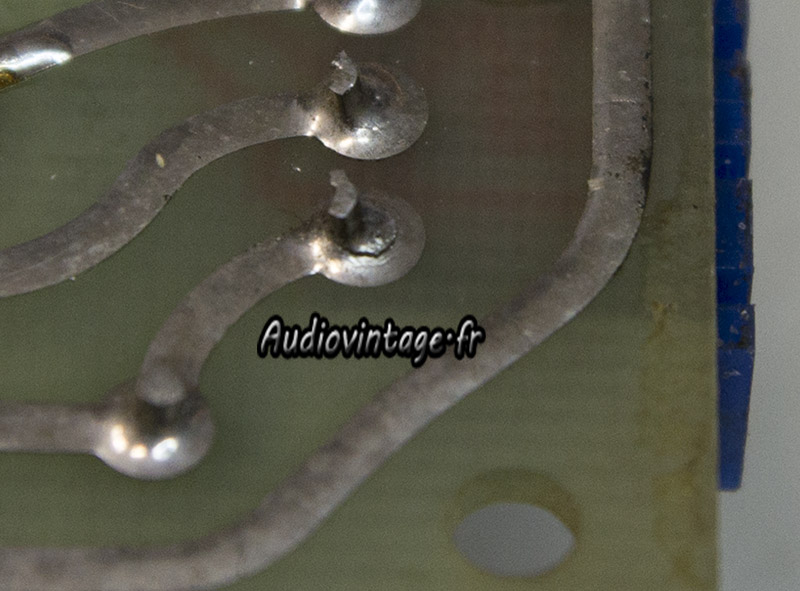

La carte à également quelques soudures possiblement problématiques dans un futur proche. ..

Harman Kardon Citation 17
L’alimentation refaite. Nouveaux condensateurs aux valeurs fidèles à ceux d’origine, transistor remplacé, nouvelle graisse thermique sous les quatre régulateurs et soudures revues !

Harman Kardon Citation 17

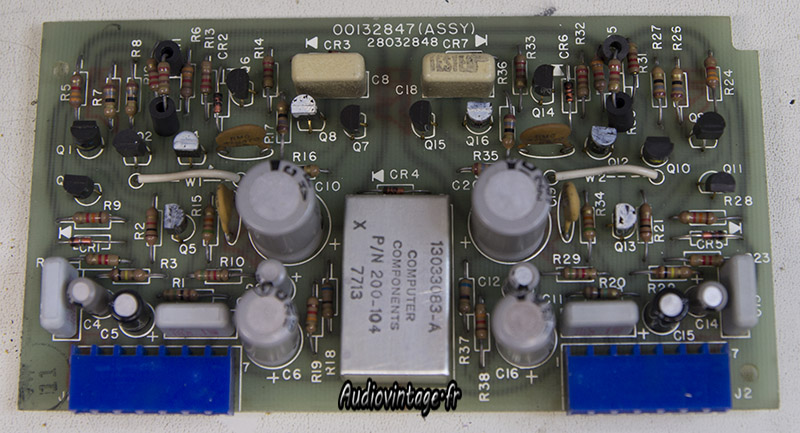

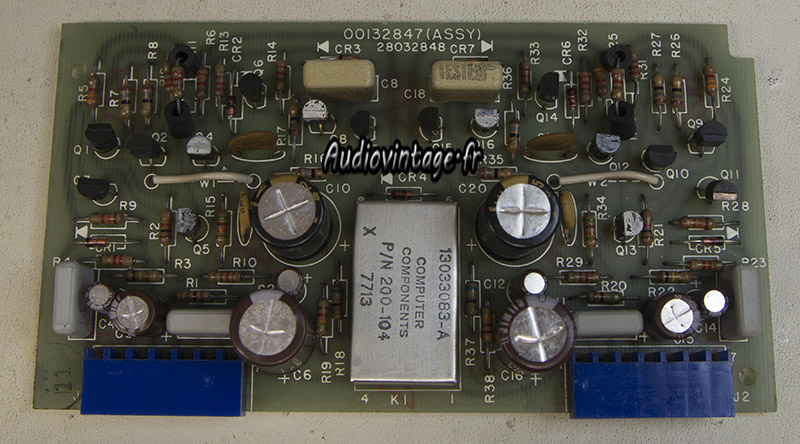

La carte « amplification » qui supporte donc le relais de muting.
Si on se contente d’utiliser des sources haut niveau (CD par exemple) et que l’on n’utilise ni les filtres ni l’égaliseur, cette carte et la carte alimentation sont les deux seules cartes utilisées dans l’appareil. Les quatre autres sont « déconnectées » et pourraient être tout simplement retirées de l’Harman.

Harman Kardon Citation 17
Nouveaux condensateurs chimiques en place.

Harman Kardon Citation 17

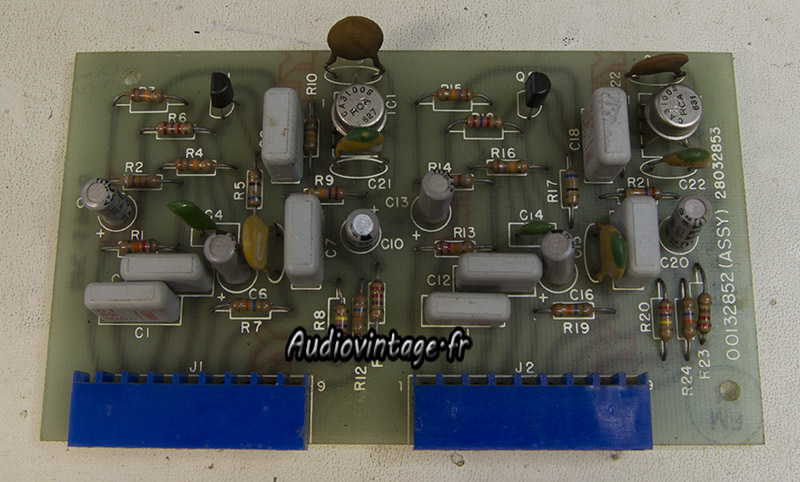

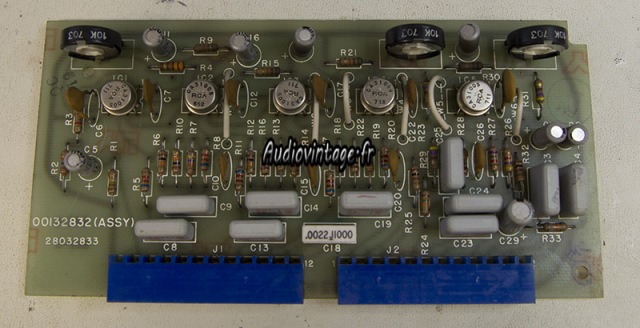

La carte phono.

Harman Kardon Citation 17

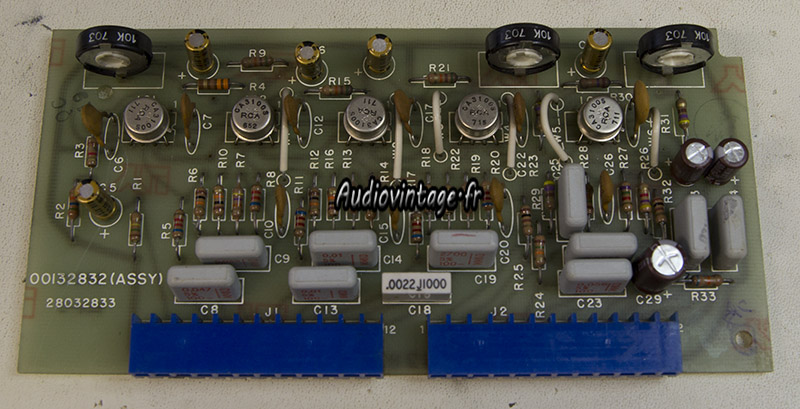

Même punition !

Harman Kardon Citation 17

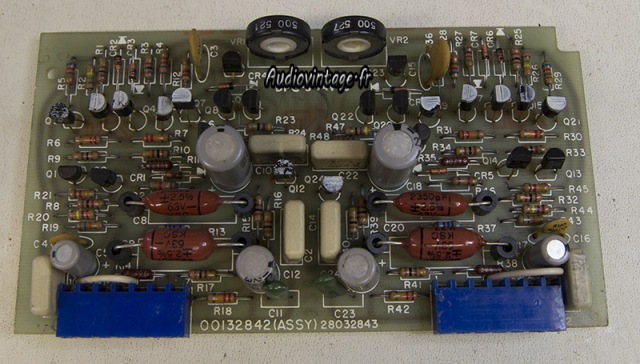

Une des deux cartes Egaliseur.

Harman Kardon Citation 17
Révisée.

Harman Kardon Citation 17

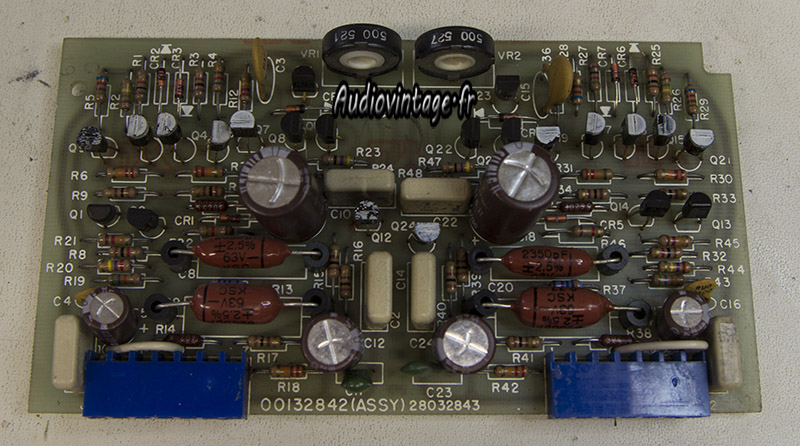

Et pour finir, la carte de gestion des filtres.

Harman Kardon Citation 17
Nouveaux condensateurs pour elle aussi.

Harman Kardon Citation 17
Une vue d’ensemble de l’appareil révisé.

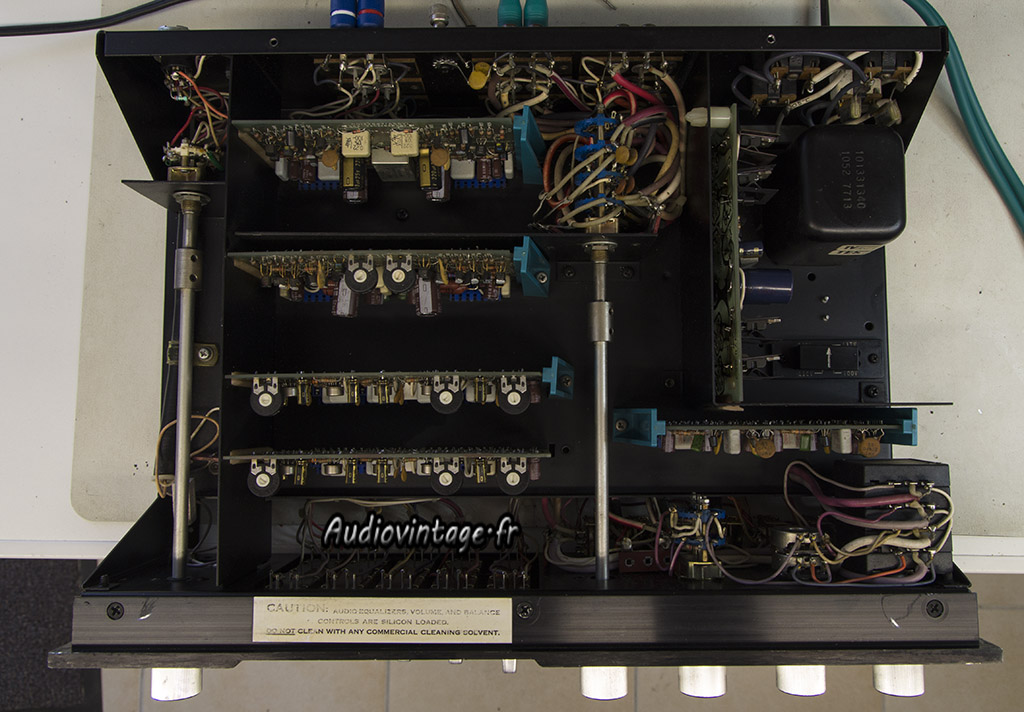

Tout au fond à gauche, la carte amplification. Juste devant elle, la carte phono. Et devant cette dernière, les deux cartes égaliseur.
Devant, à droite, la carte filtre et pour finir, à côté du transformateur, le circuit d’alimentation.

Harman Kardon Citation 17

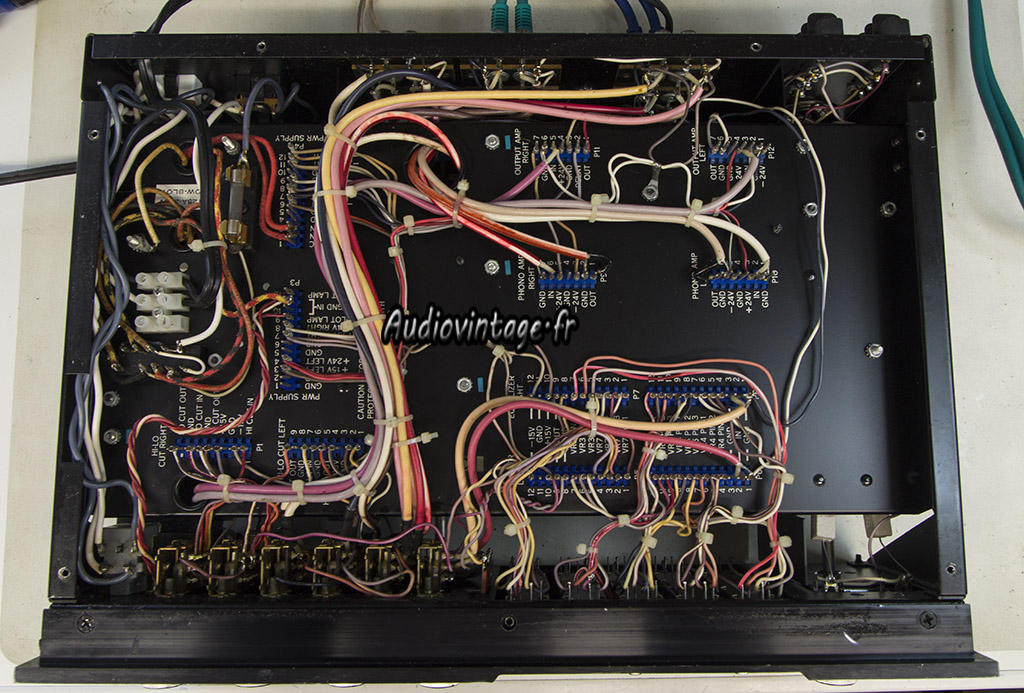

Sous la bête, tout est bien rangé et repéré.

Harman Kardon Citation 17

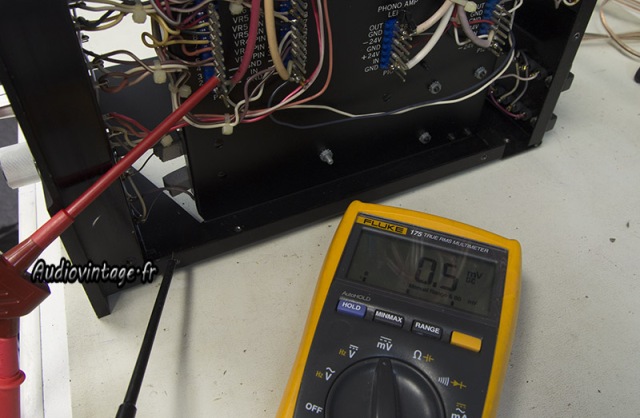

Contrôle et réglage du circuit d’égalisation.

Harman Kardon Citation 17

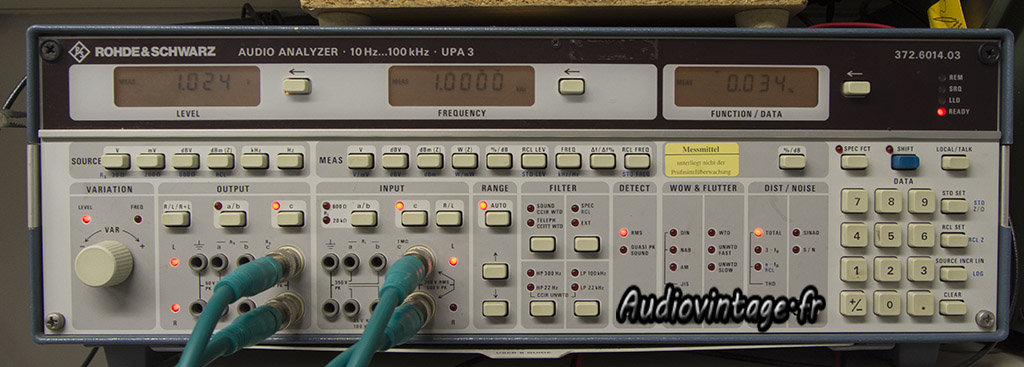

Mesure de distorsion (entrée Aux1) sortie 1 volt.

Harman Kardon Citation 17

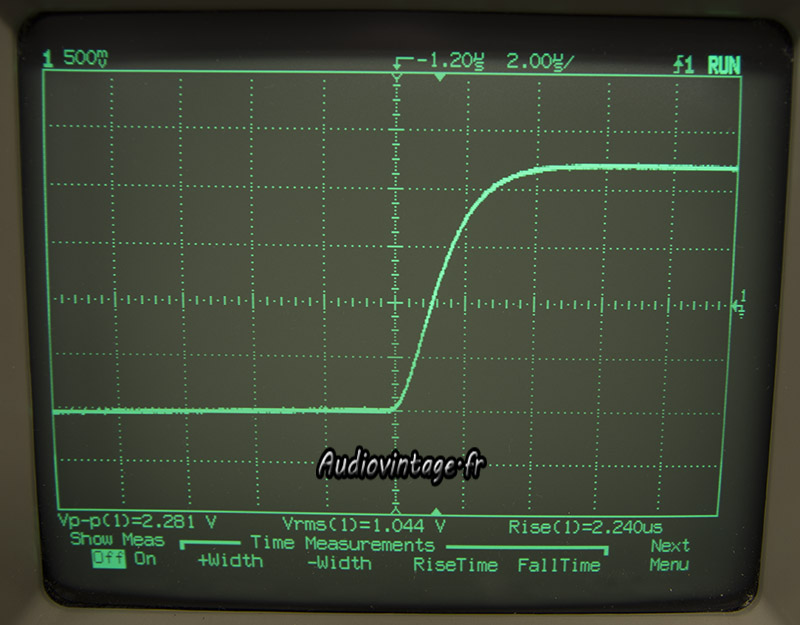

Temps de montée, toujours sur l’entrée Aux1, sortie 2 volts.

Harman Kardon Citation 17

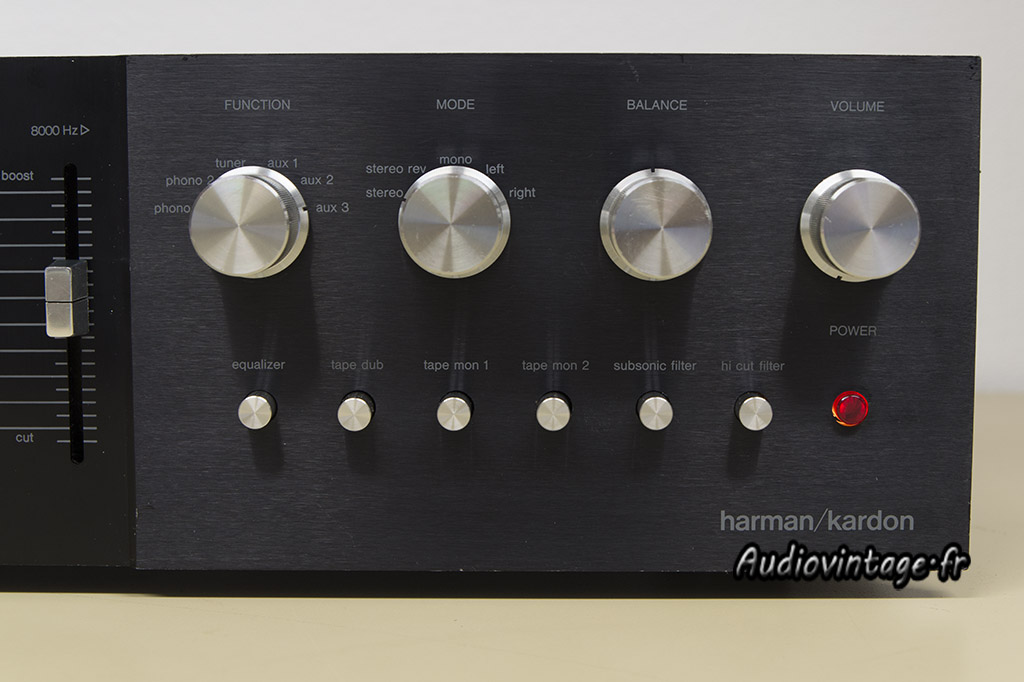

Connectique.
