Et voici un Sansui AU-5900 qui aura vu du pays, acheté d’occasion en Allemagne par un gentil Bulgare (Hi Ognyan! ) il m’a donc été envoyé directement puis après intervention, retour en Allemagne avant de partir en Bulgarie, ouf !

Il est en bel état de conservation, mais plus très frais électroniquement parlant.
Révision complète ? Oui !

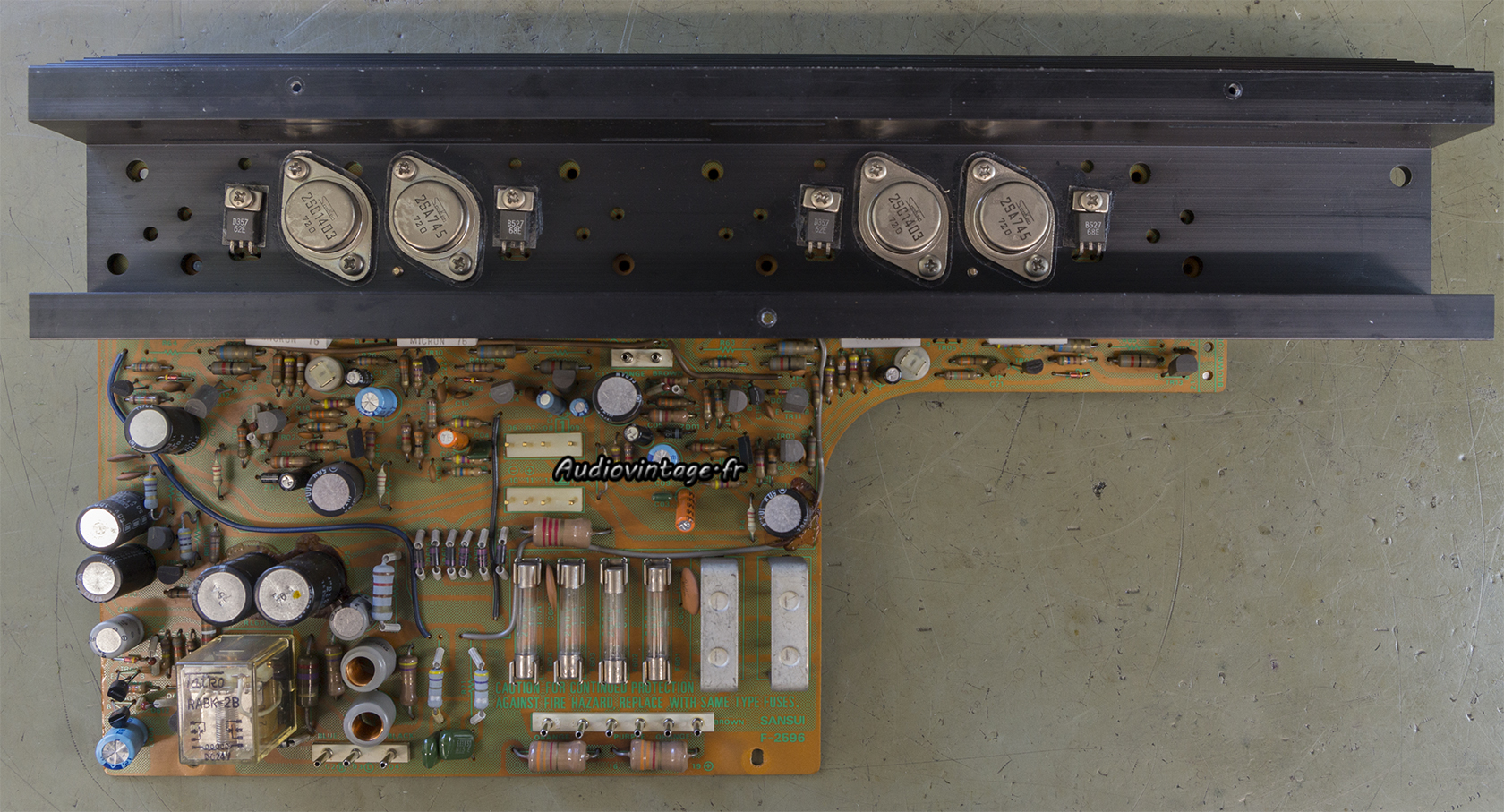

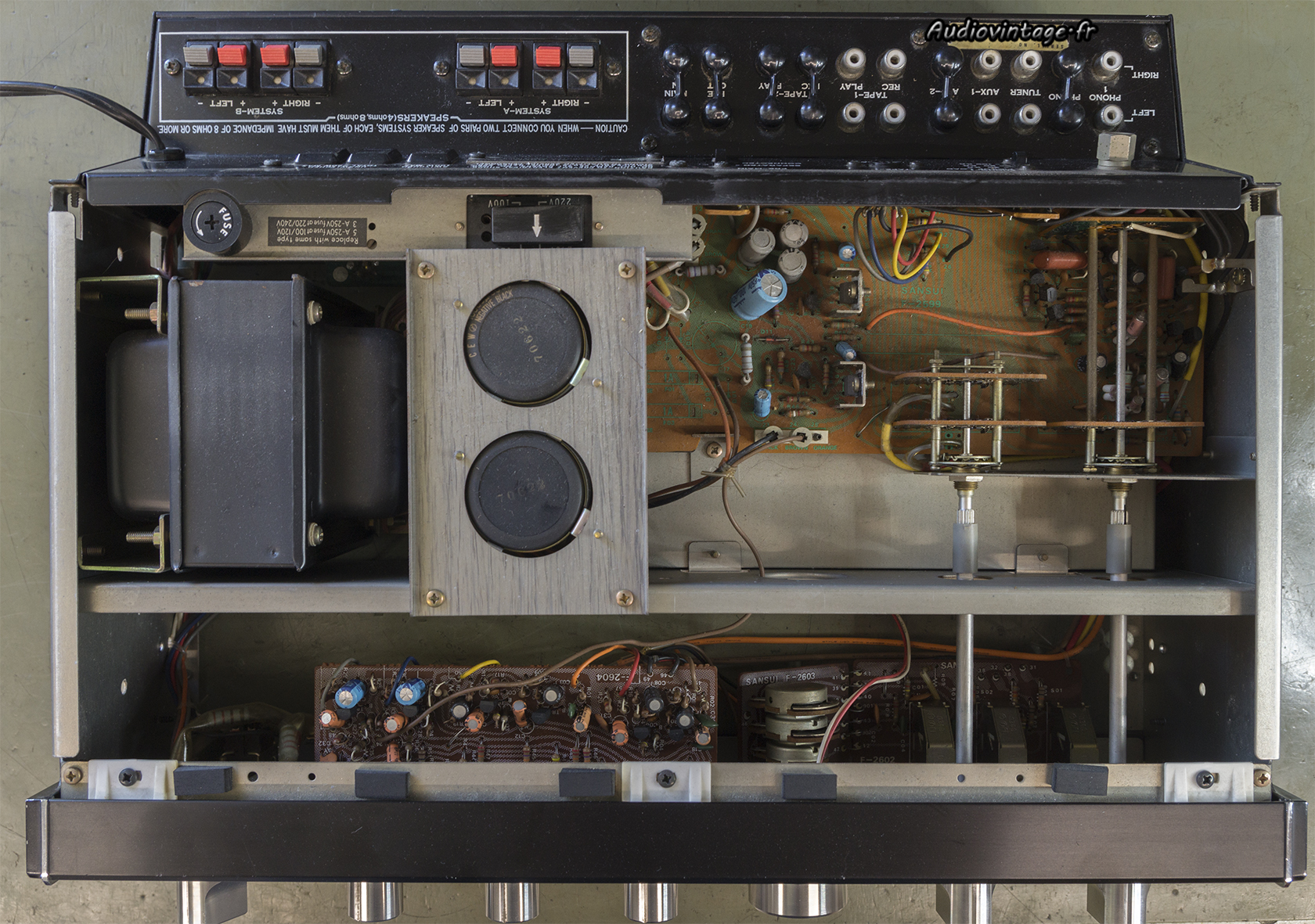

Le circuit principal est retiré.

Tous les condensateurs chimiques sont remplacés, ainsi que certains transistors, résistances et diodes. Le relais a été retiré et ses contacts désoxydés.

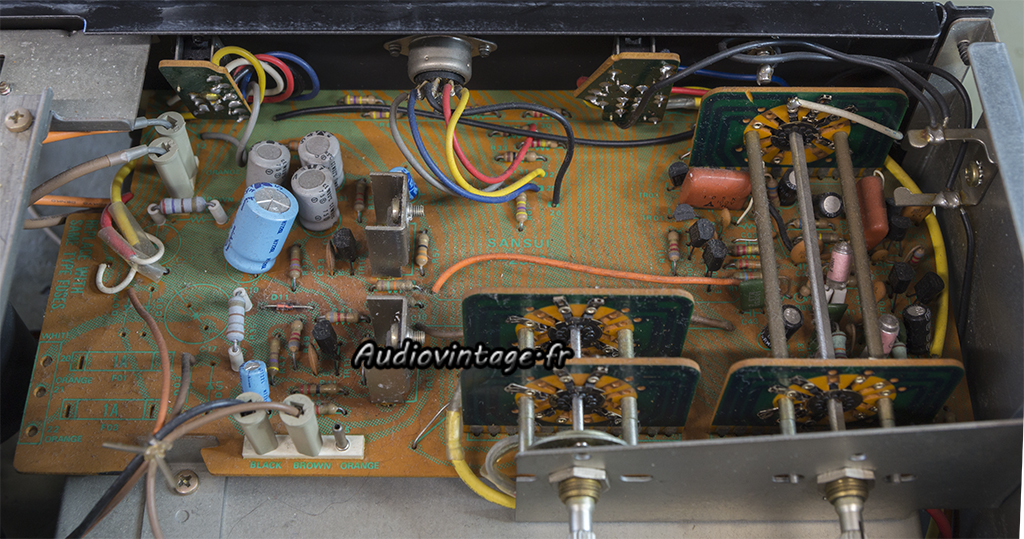

Le circuit d’alimentation stabilisée à gauche, l’étage phono à droite.

Condensateurs chimiques neufs, tout comme de nombreux transistors. Les To-220 montés sur radiateurs ont été retirés, les pattes désoxydées puis remontés avec de la graisse fraiche. Enfin, les commandes ont été nettoyées.

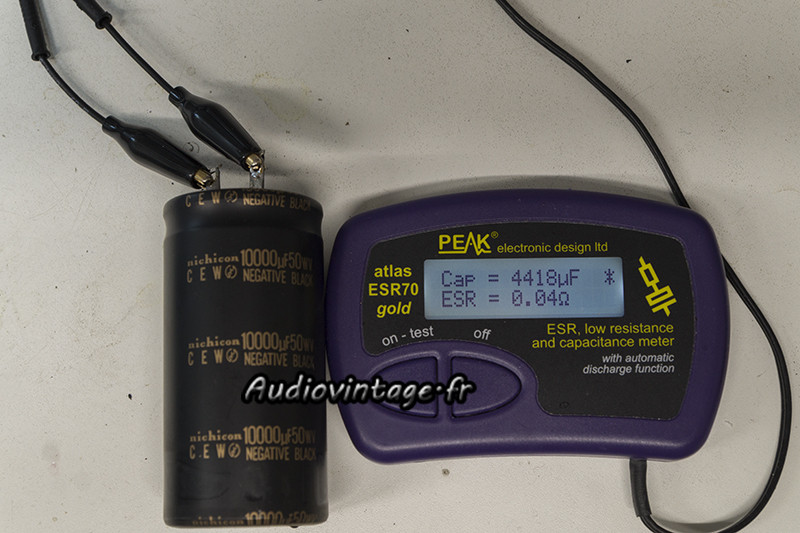

Sansui a utilisé divers modèles de condensateurs de filtrage. Si les Elna sont généralement comme neufs à la mesure, ce n’est souvent pas le cas des Nichicon, et voici donc l’exemple parfait. A remplacer.

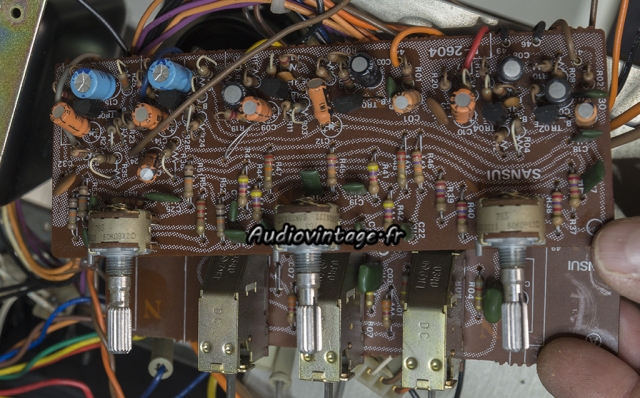

Voici le circuit de tonalité.

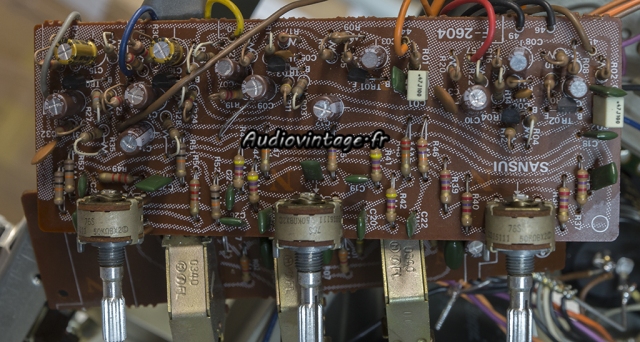

Condensateurs chimiques et transistors neufs. Commandes nettoyées.

Les condensateurs de filtrage neufs prennent place. Tous les circuits sont remontés. Courants de repos réglés et offsets contrôlés.

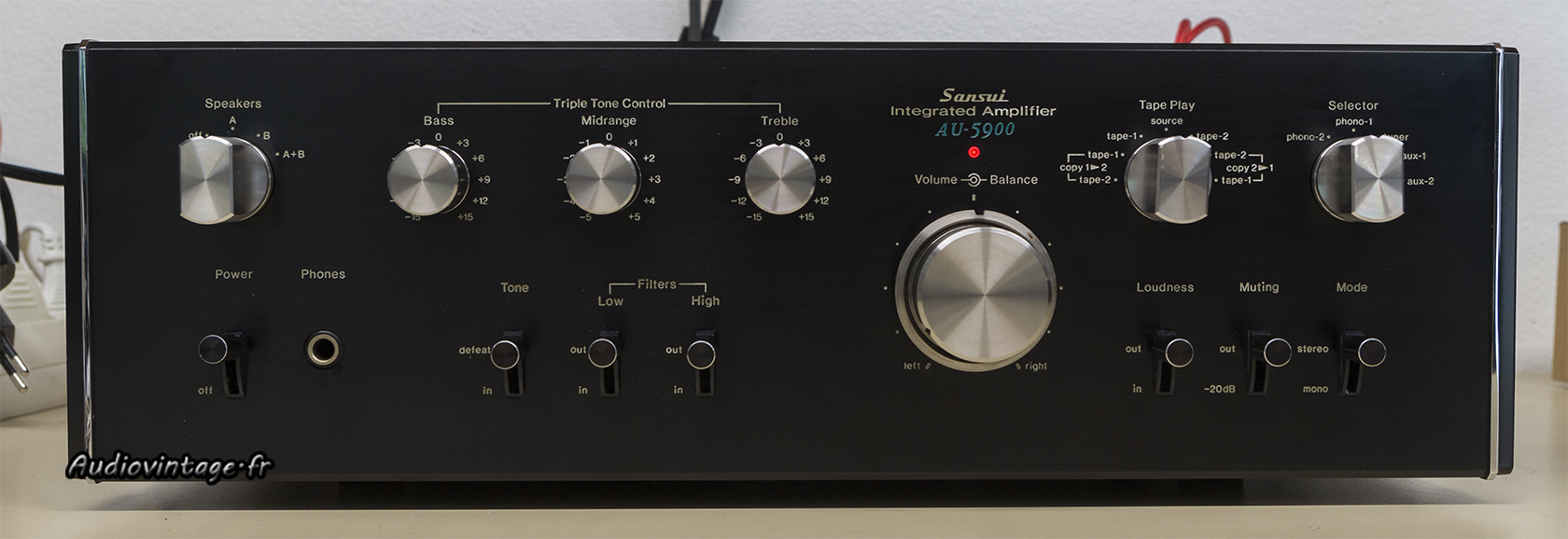

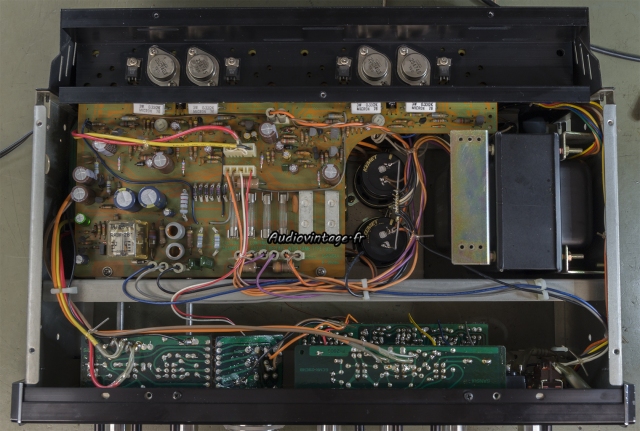

Terminé.

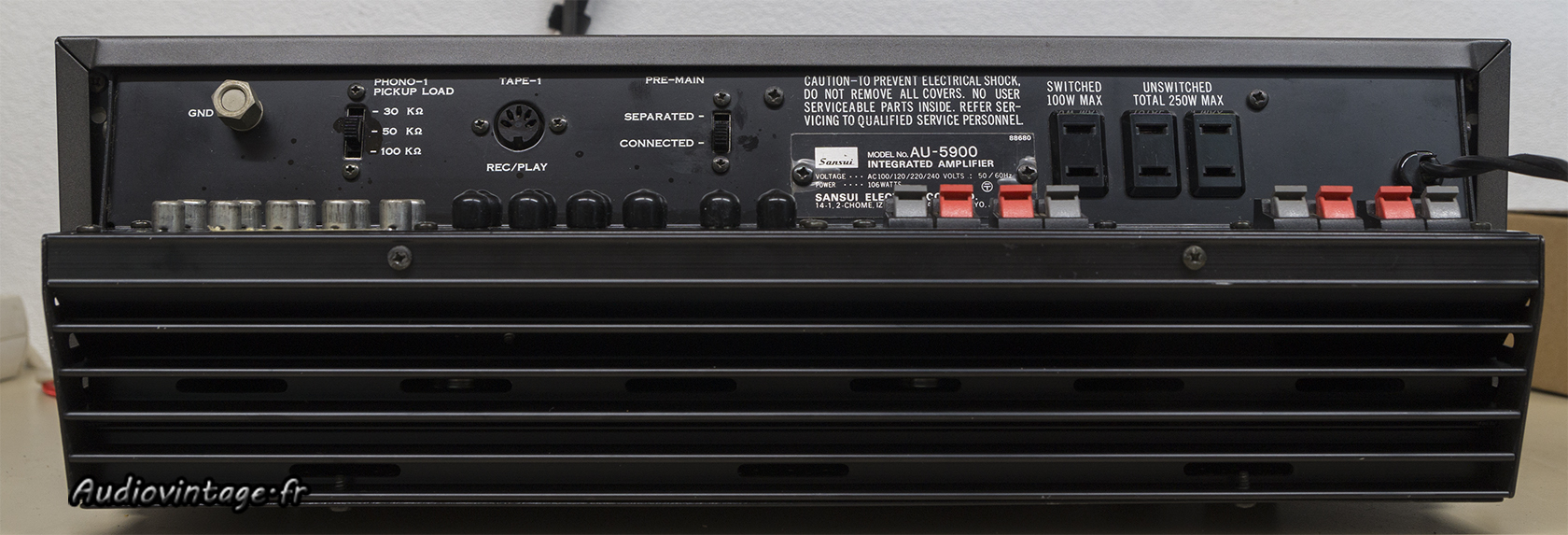

Connectique (oui, toutes les soudures des RCA ont également été refaites lors de l’intervention).

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Distorsion à 2x45w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Rapport signal bruit à 2x45w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

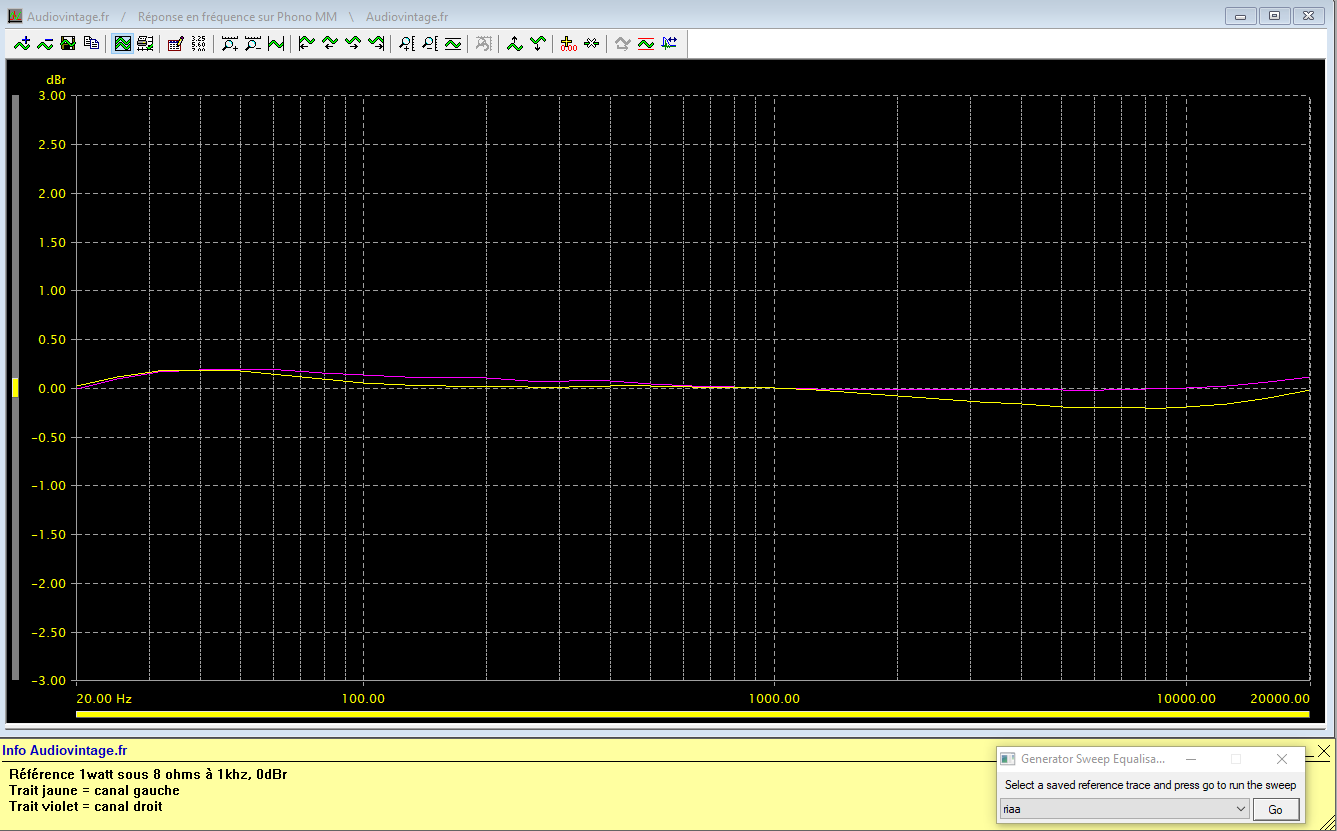

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

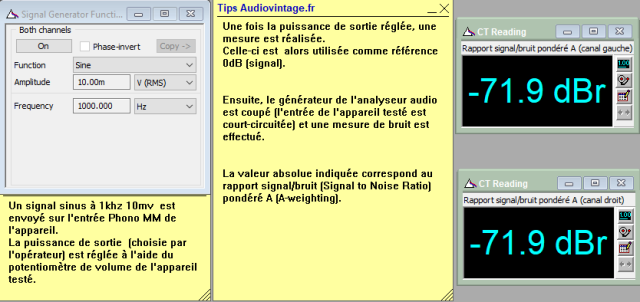

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

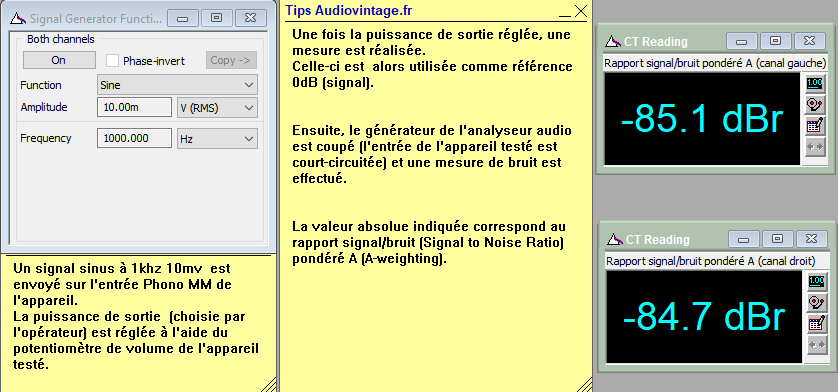

Rapport signal bruit à 2x45w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

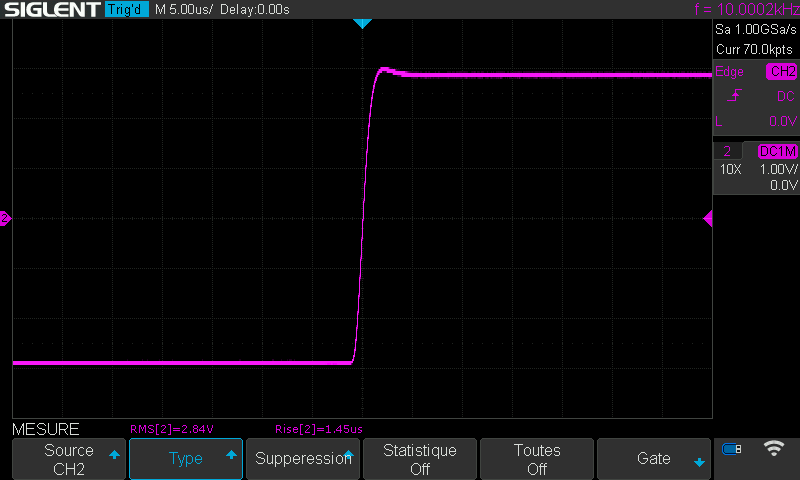

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
