Un Kenwood KA-8011, jamais encore présenté sur ces pages. Rencontre avec un appareil demandant énormément de soins et pas vraiment accessible.

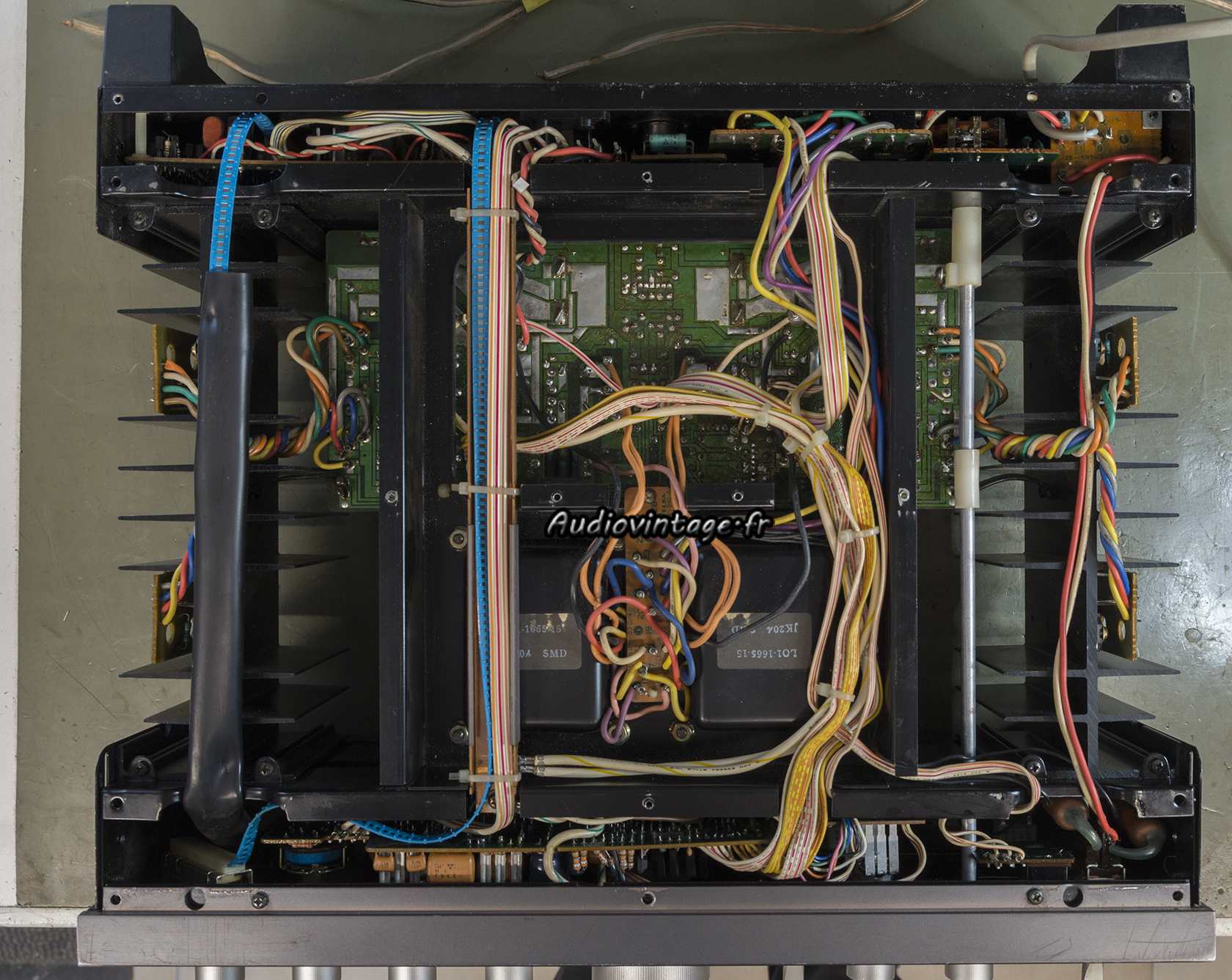

L’appareil n’est pas bien propre à l’extérieur et encore moins à l’intérieur. Poussière, humidité, le tout colle beaucoup.
Les commandes sont encrassées, un contrôle des courants de repos montre que ça part un peu dans tous les sens car les résistances ajustables sont au bord du suicide. Une trace de démontage des transistors de puissance sur le canal droit mais pas de remplacement visible.

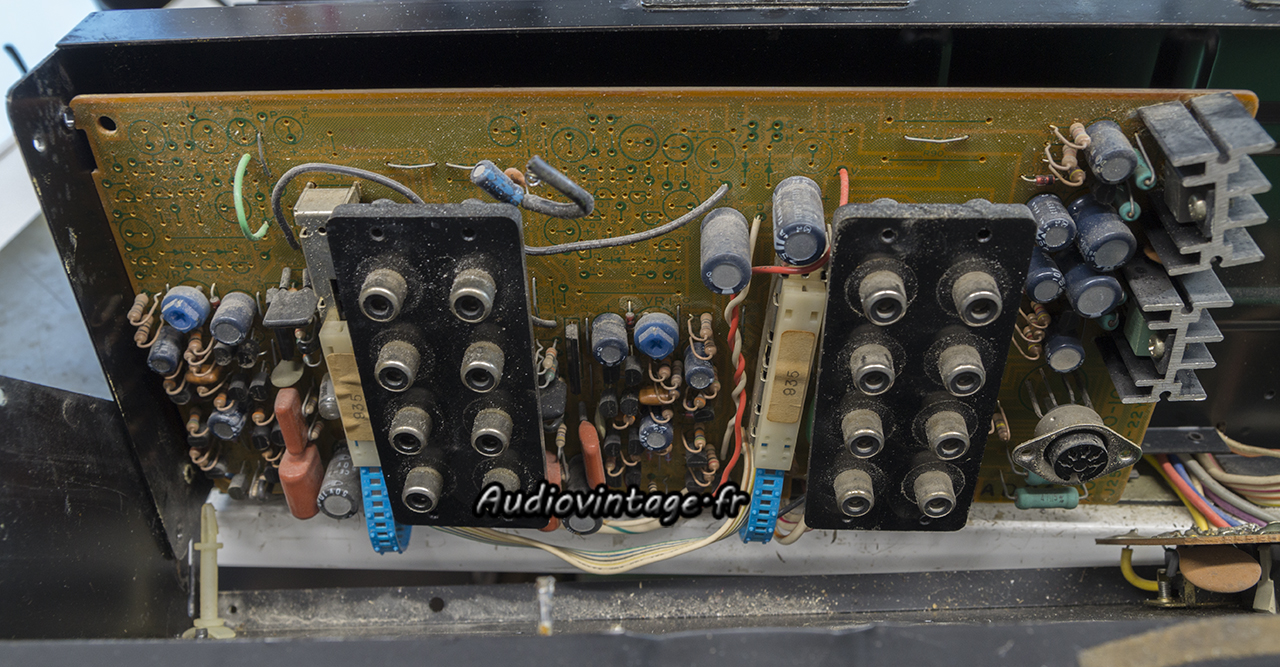

On commence à l’arrière, avec une accessibilité moyenne, circuit d’entrée et étage phono.

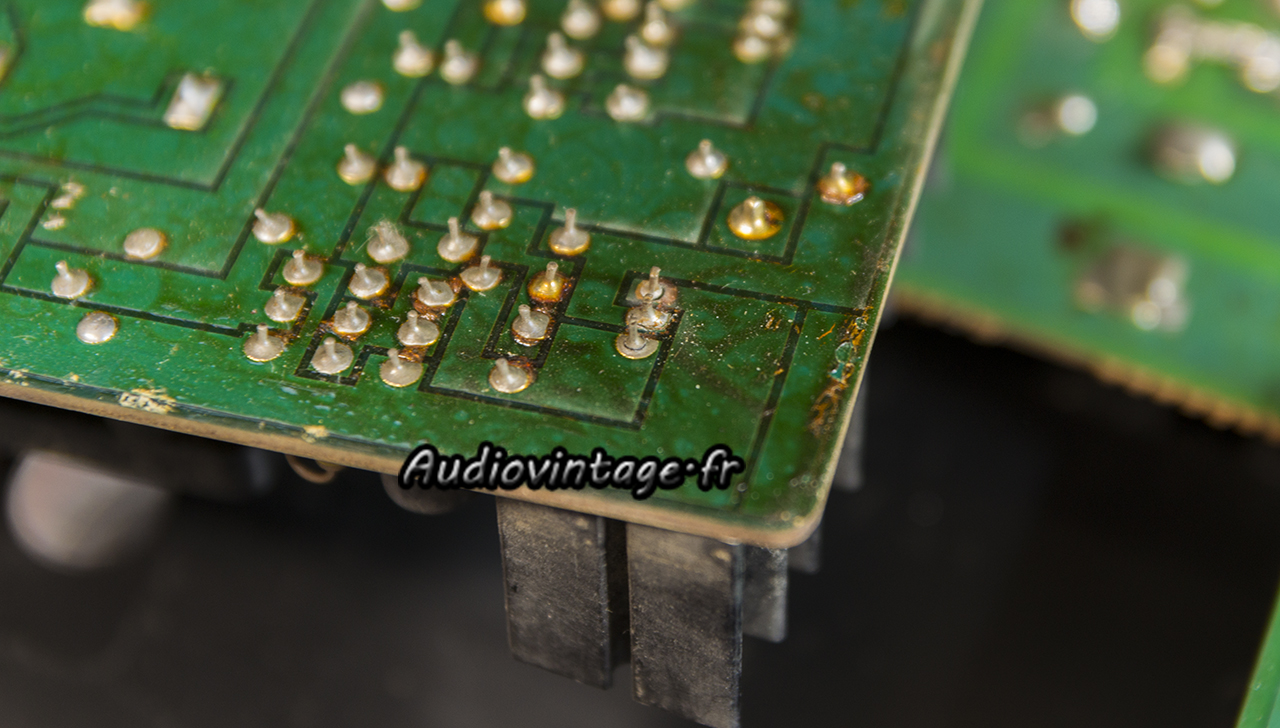

Pour les soudures ce n’est pas la joie.

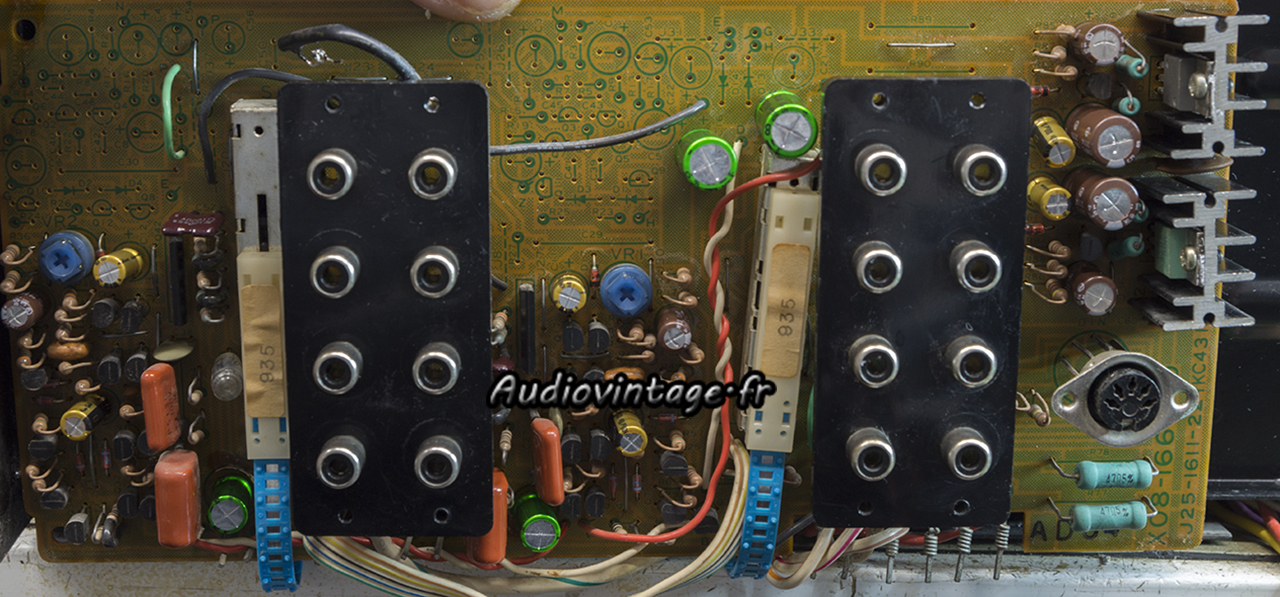

Tous les condensateurs chimiques sont remplacés, graisse neuve entre les transistors et les radiateurs. Deux condensateurs « black Flag » à la réputation sulfureuse sont changés.
Toutes les soudures sont refaites.

A l’avant, le circuit « control ». Son accès demande « un peu  » de démontage.

Tous les condensateurs chimiques sont remplacés.

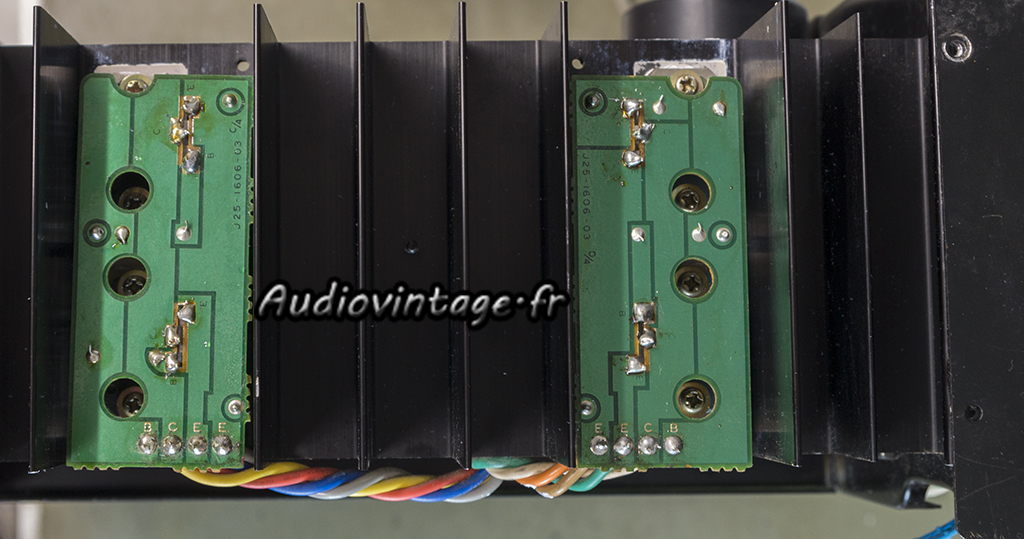

Les transistors de puissance ne sont pas visibles.

Mais il est nécessaire de les retirer pour remplacer la graisse complètement sèche.

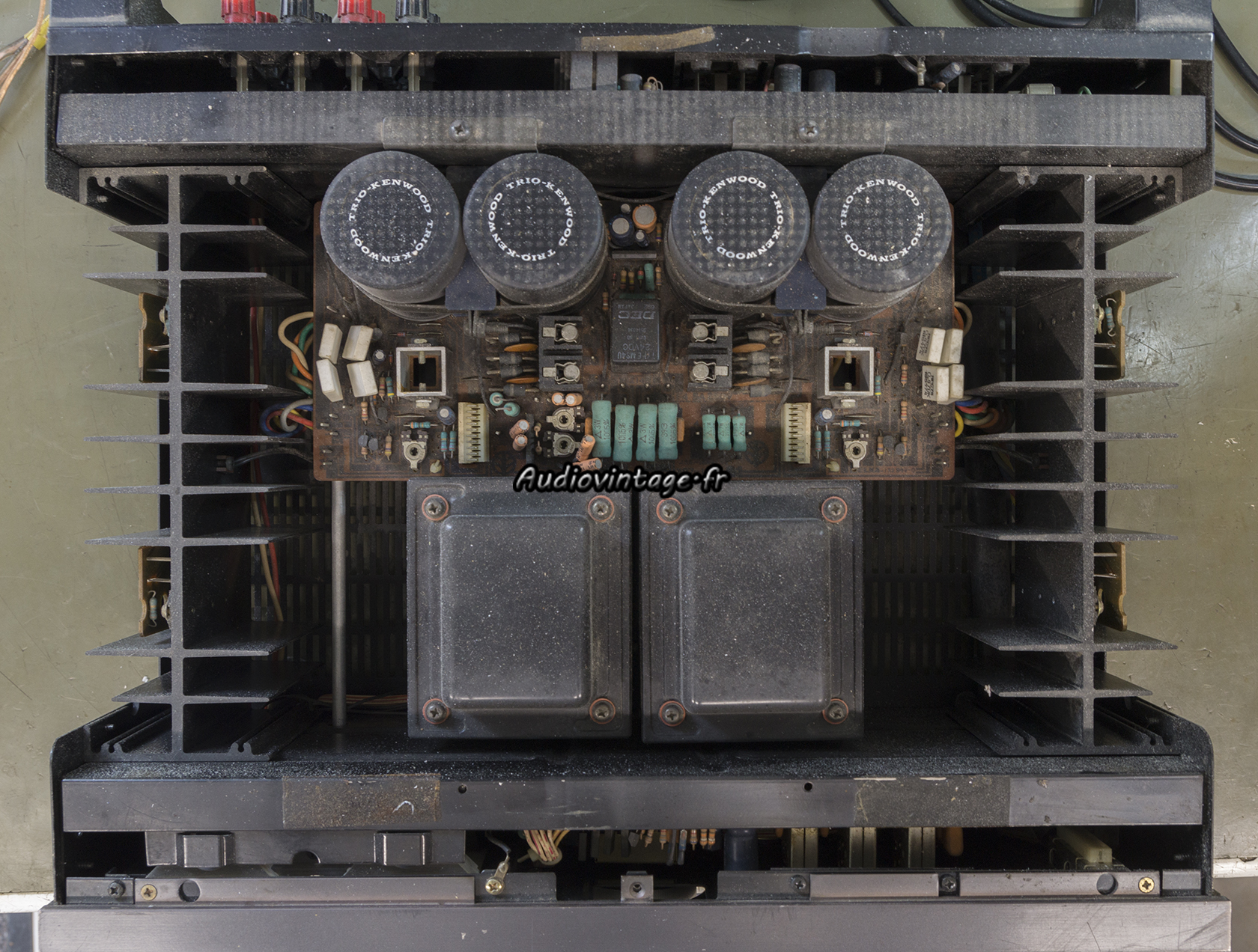

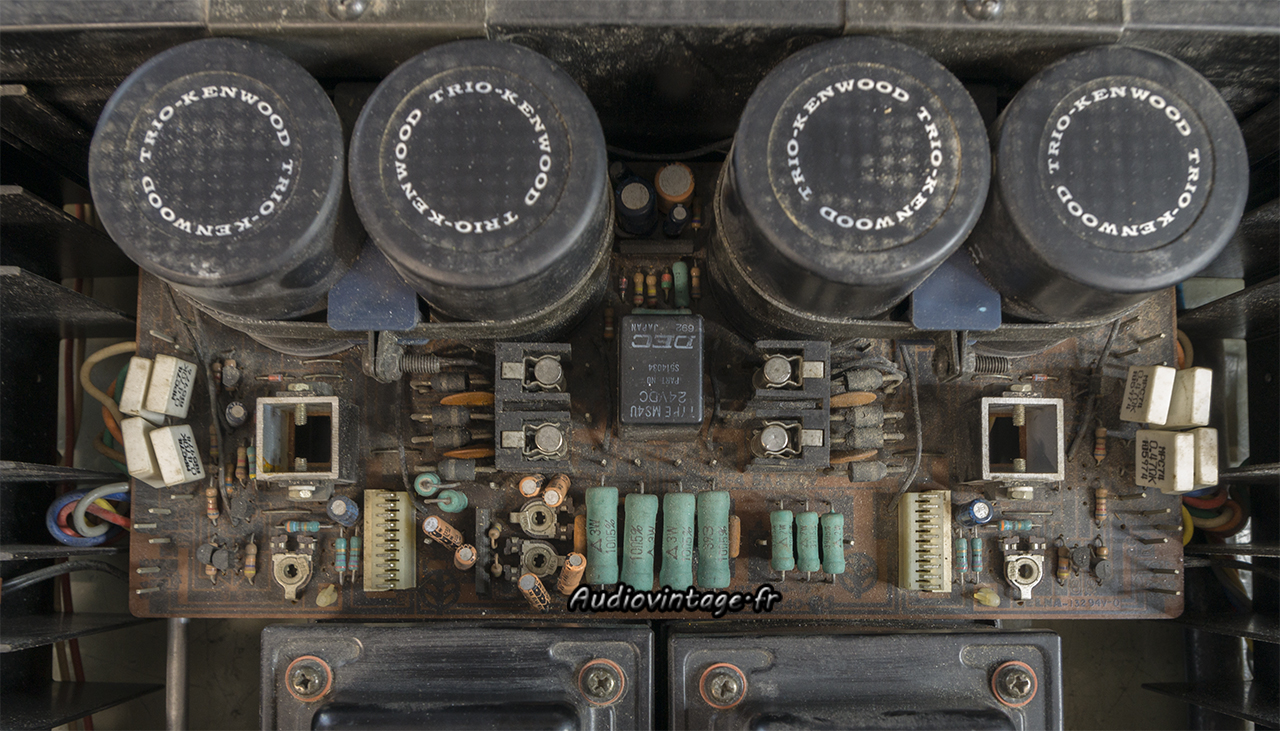

Le circuit principal, bien crasseux.

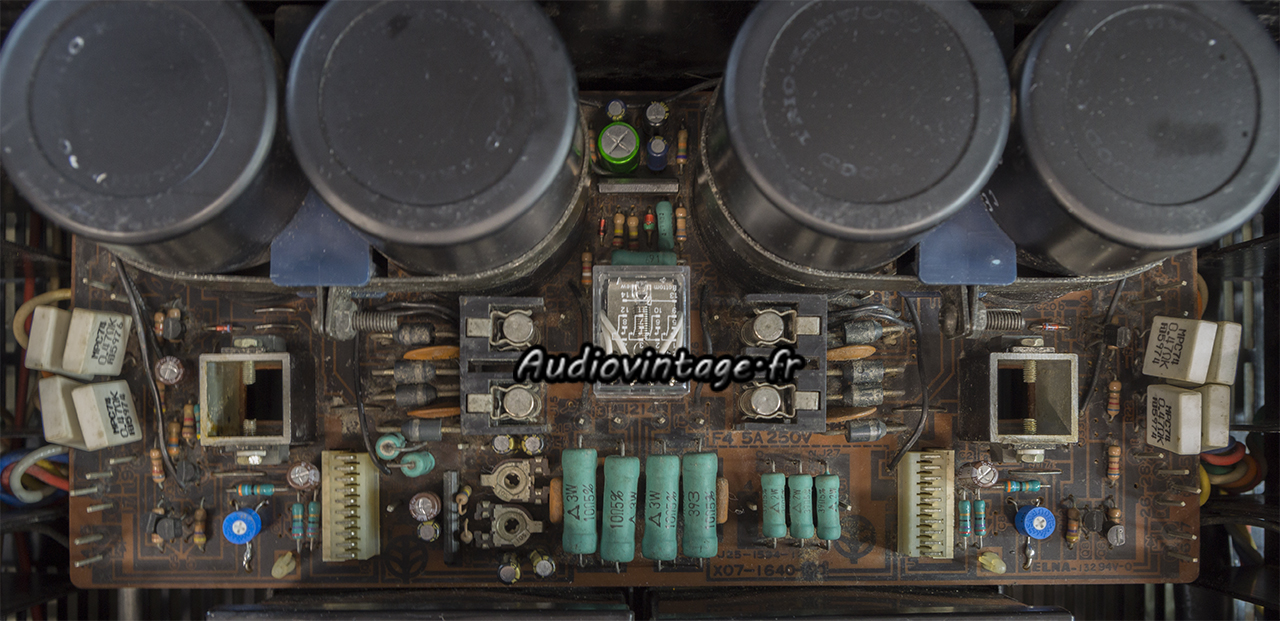

Relais neuf car l’original était vraiment en mauvais état. Les résistances ajustables de courant de repos sont remplacées, les condensateurs chimiques également. Vu le bazar sous ce circuit, le remplacement de certains composants n’est pas facile.
Concernant la crasse, j’ai fait ce que j’ai pu…

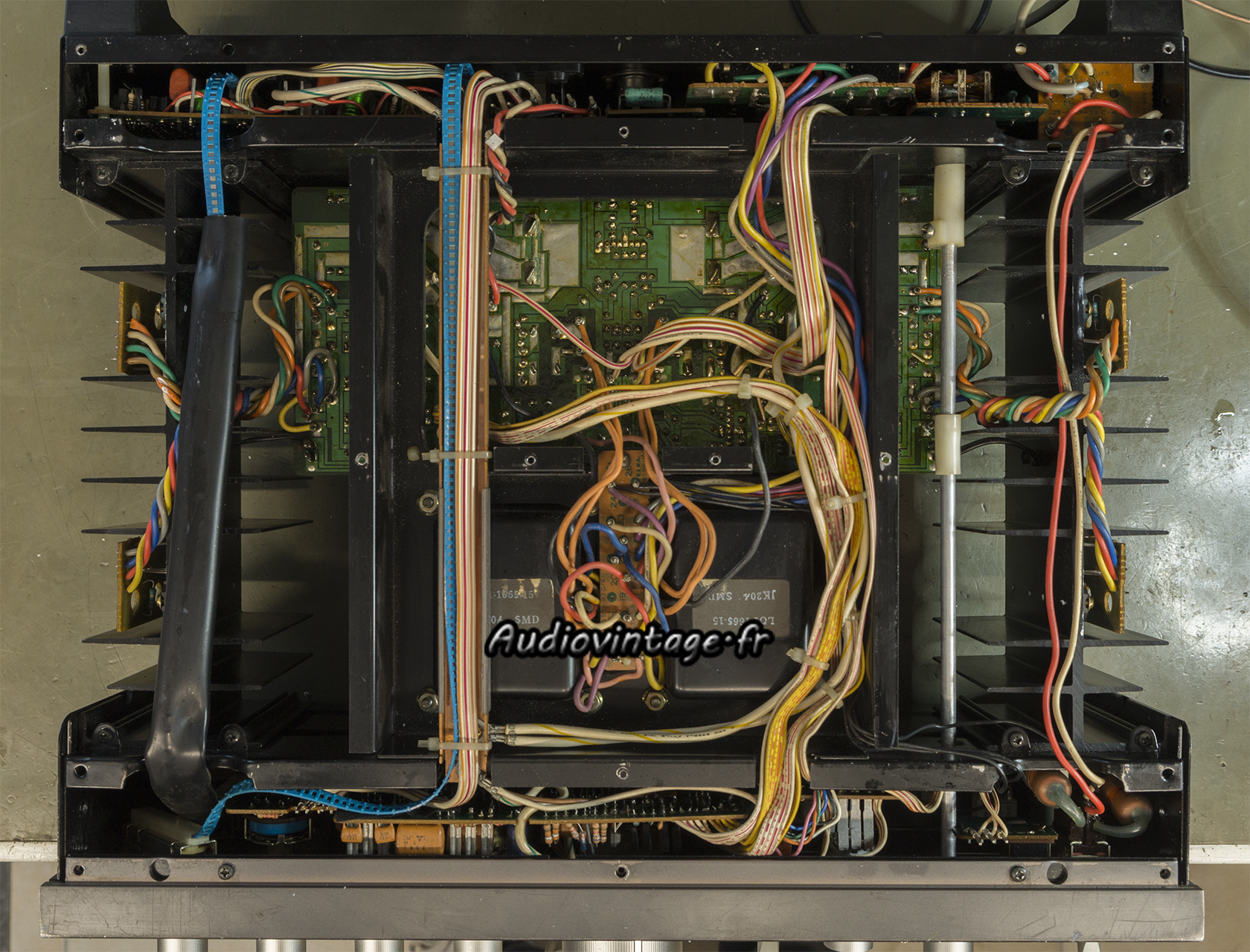

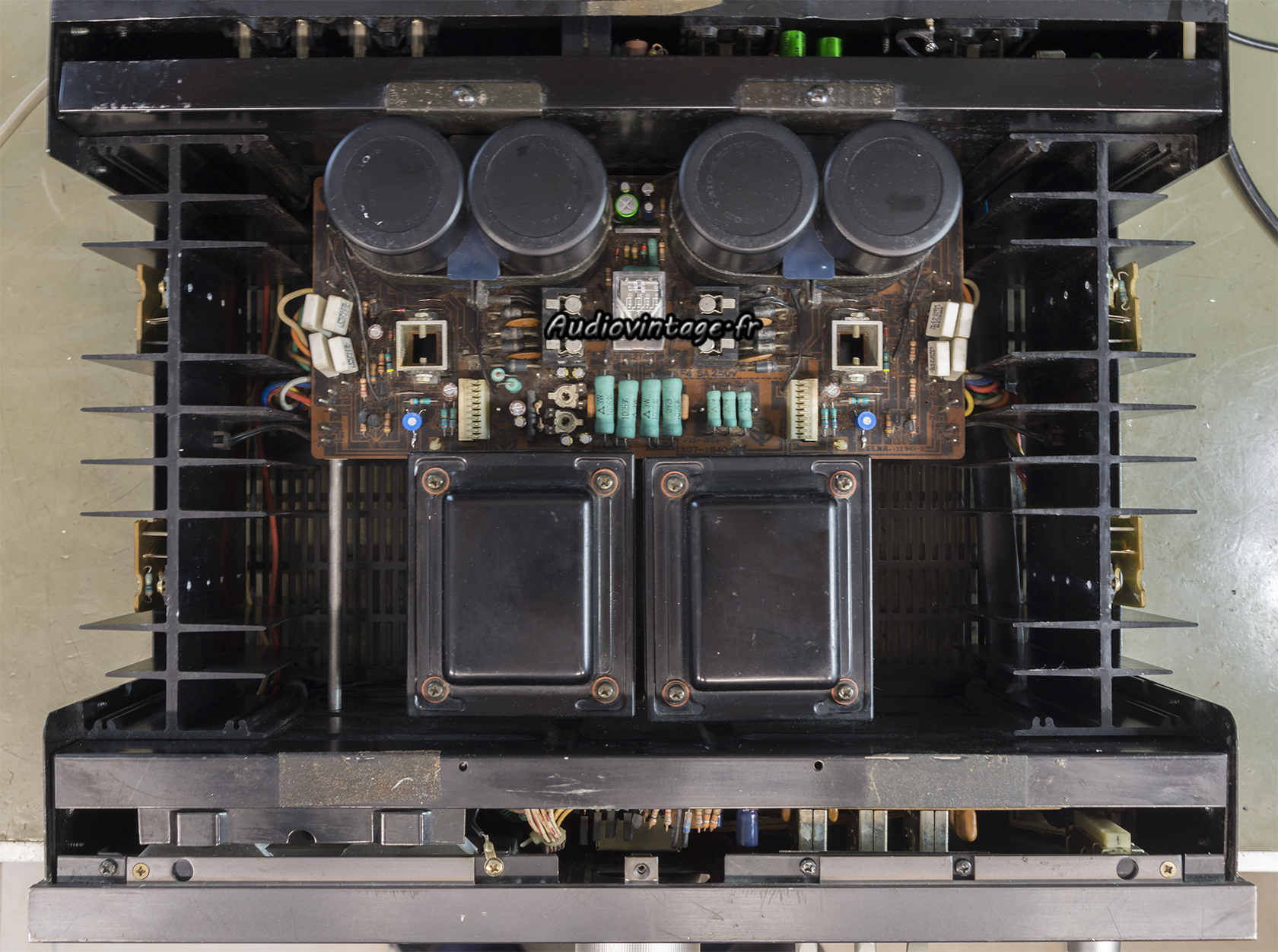

Commandes nettoyées, appareil réglé. Terminé.

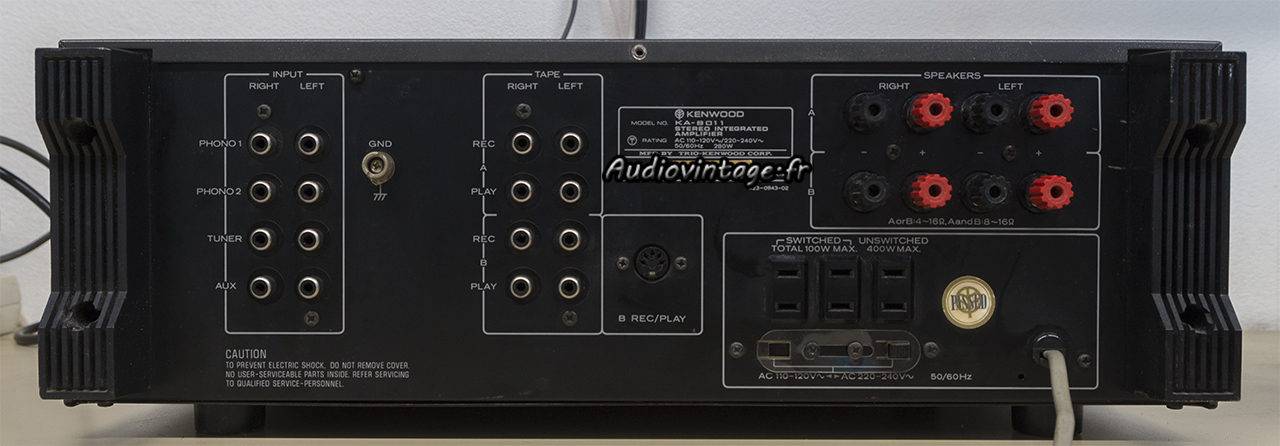

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Distorsion à 2x115w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, DC coupled OFF.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, DC coupled ON.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, DC coupled ON, loudness.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat. DC coupled ON.

Rapport signal bruit à 2x115w sous 8 ohms, entrée aux, tone defeat. DC coupled ON.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

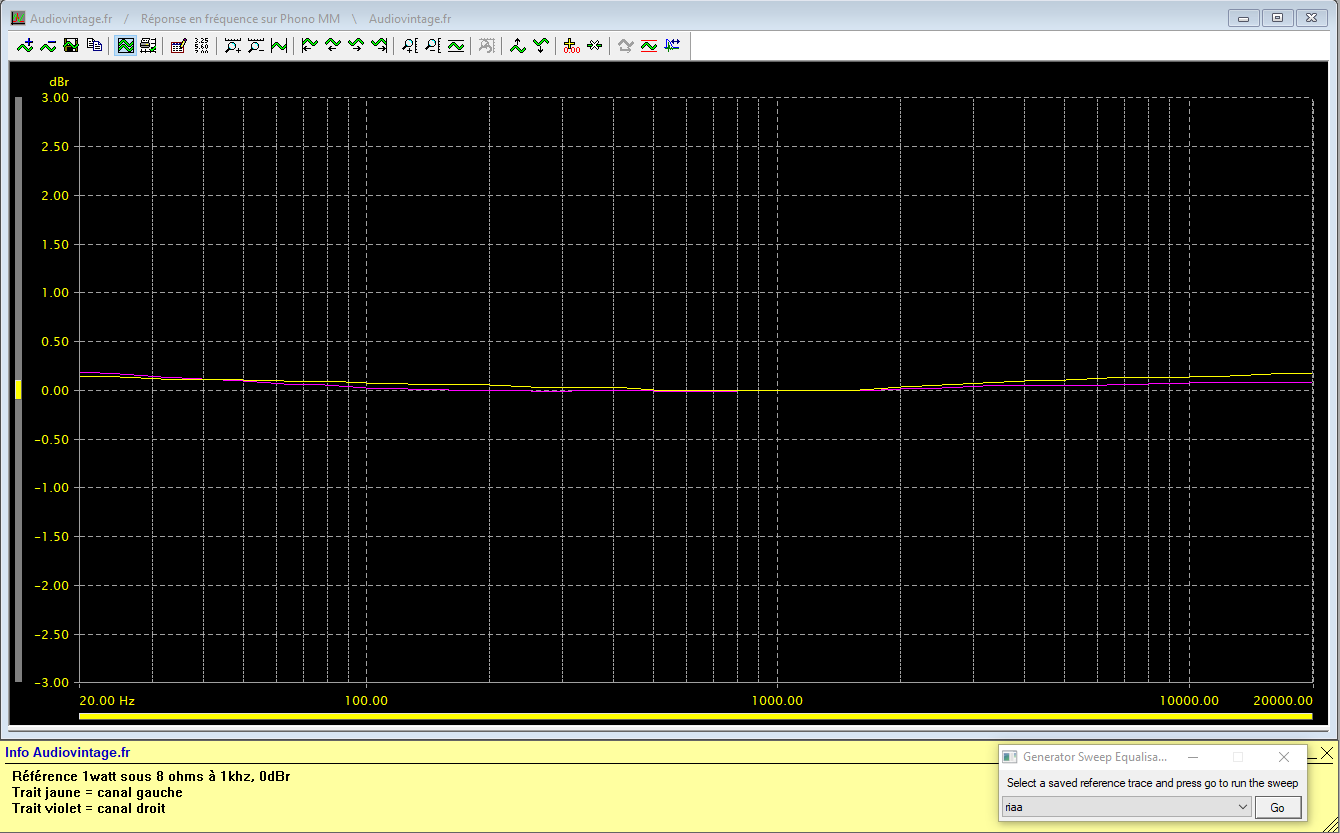

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

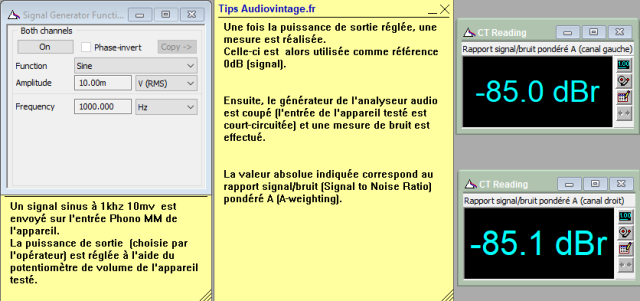

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

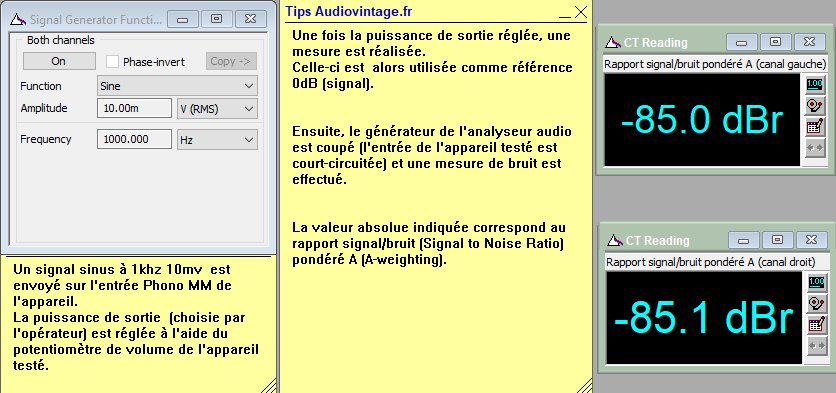

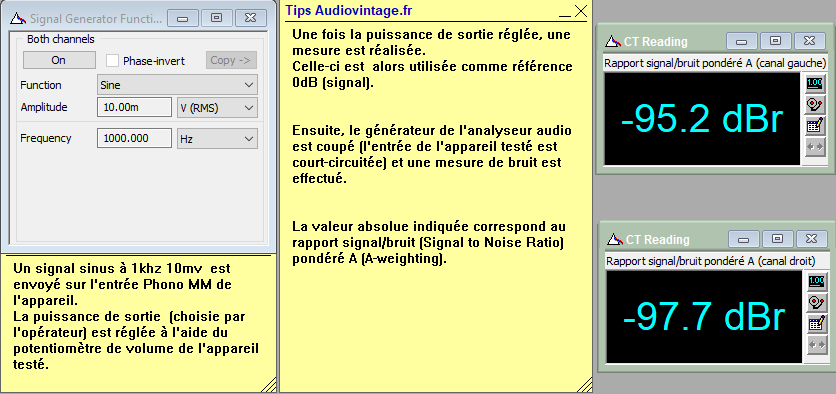

Rapport signal bruit à 2x115w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

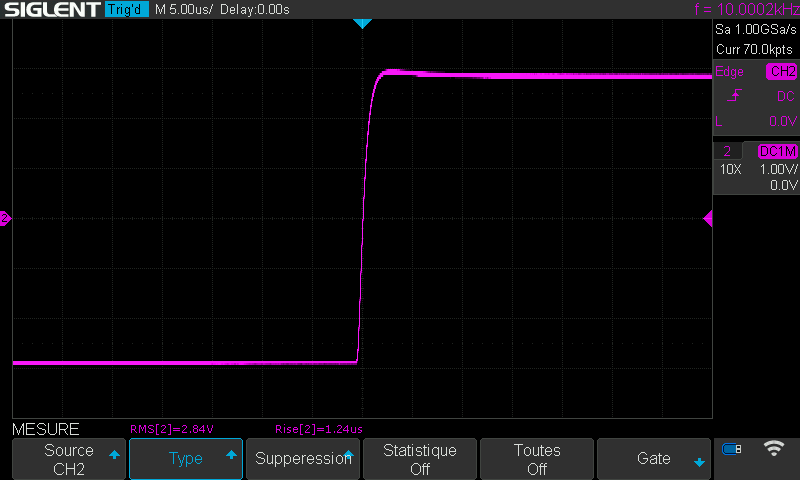

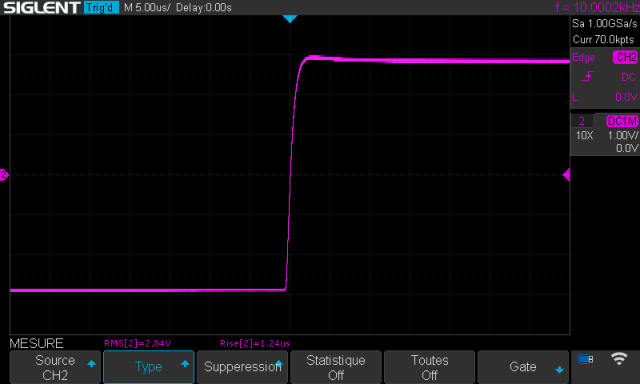

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
