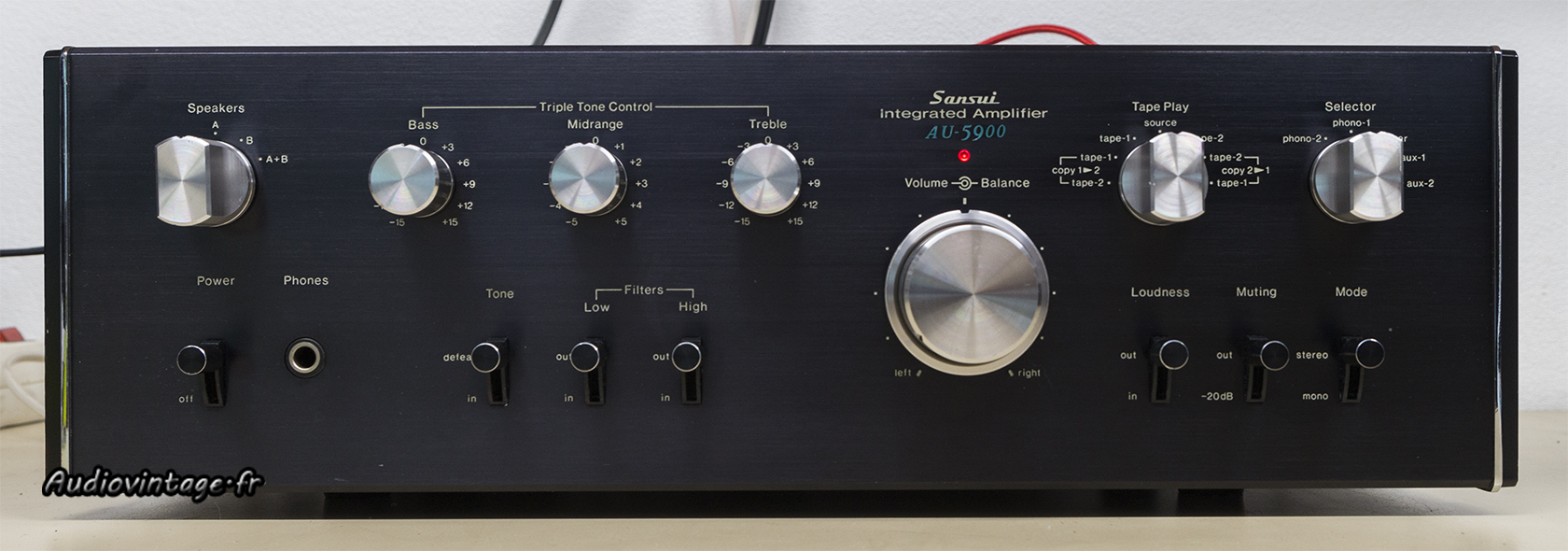

Ce bel exemplaire de Sansui AU-5900 est venu se refaire une petite santé au bon air de la côte Atlantique, à l’atelier Audiovintage.

L’amplificateur est fonctionnel. Pour beaucoup la révision d’un appareil de se type se résume au remplacement des condensateurs chimiques. Ce n’est absolument pas le cas si on souhaite un Sansui qui sonne bien et qui sonne longtemps.

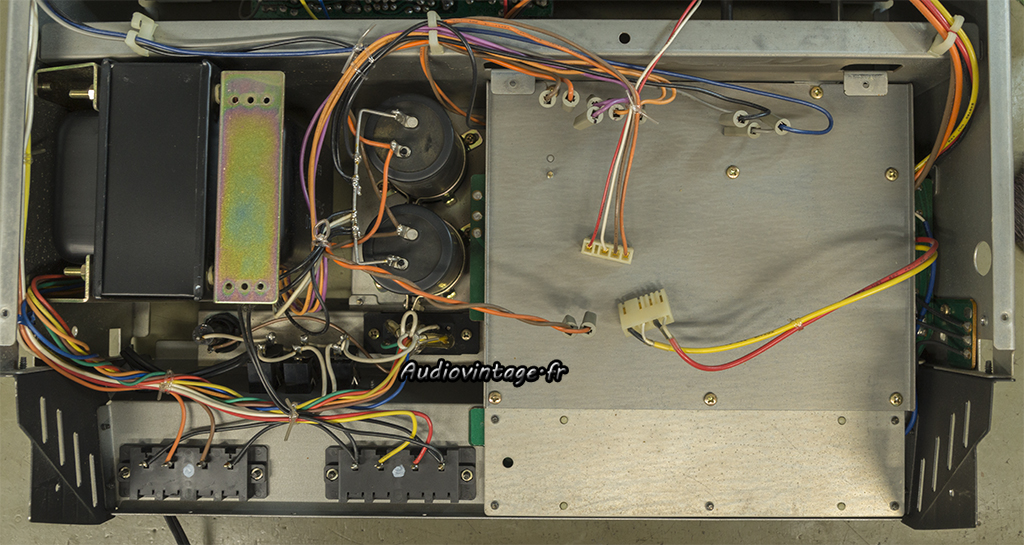

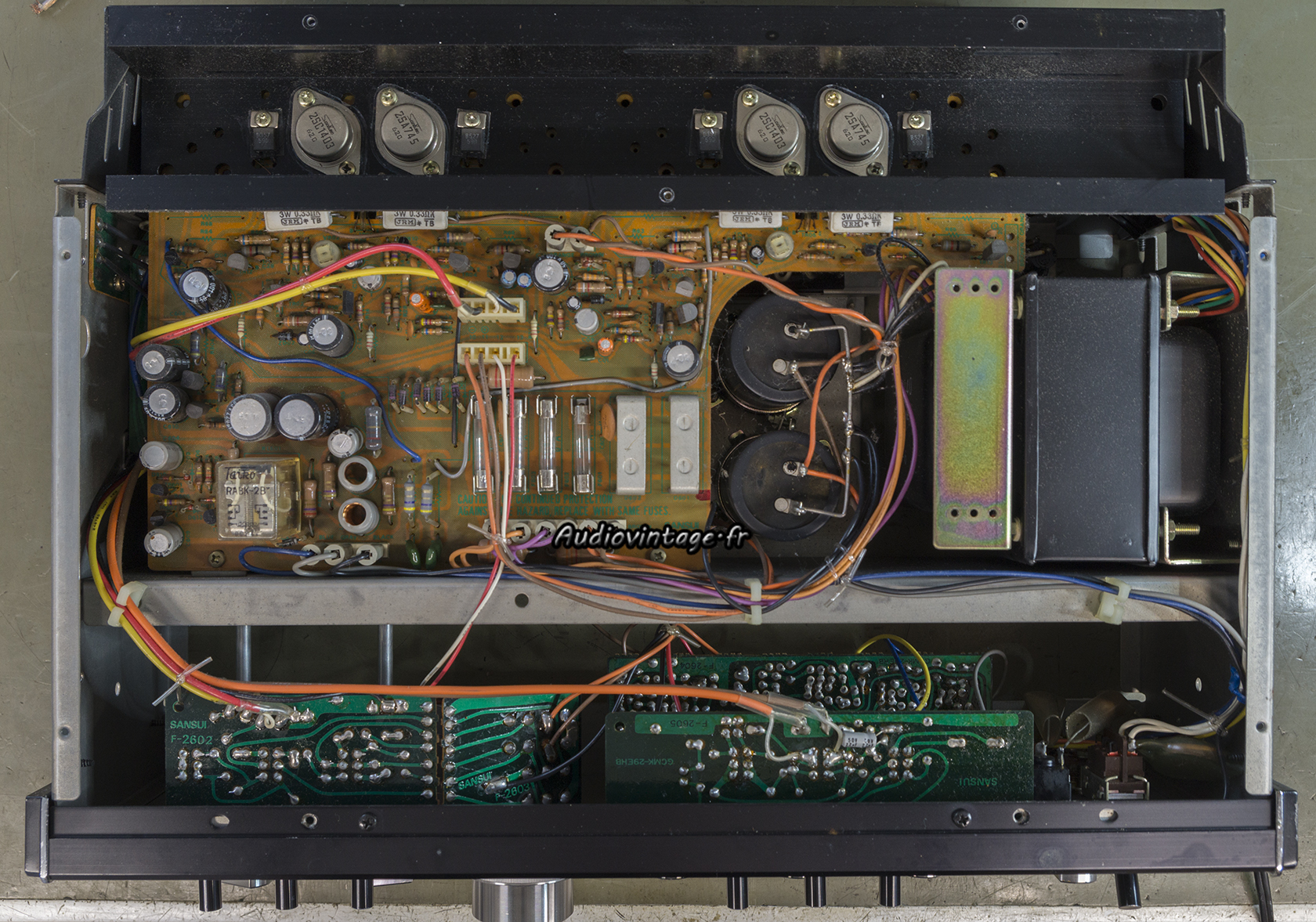

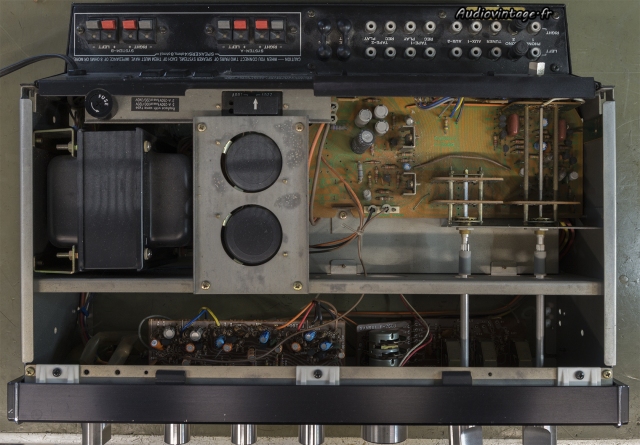

Retrait du circuit principal.

Pas de panique, il y a toujours beaucoup de poussière ici dans cette série d’appareils.

Le relais est retiré, ouvert et ses contacts désoxydés.

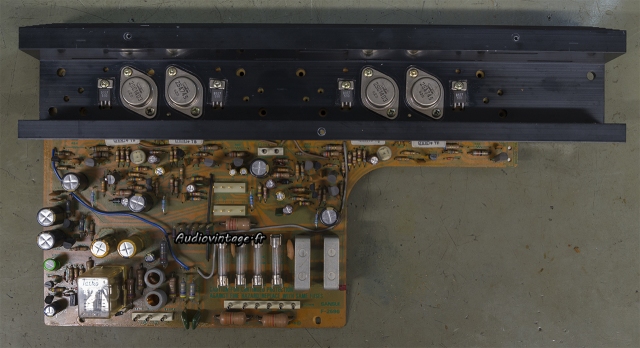

Les condensateurs chimiques sont remplacés, tout comme de nombreux transistors, et certaines résistances et diodes.

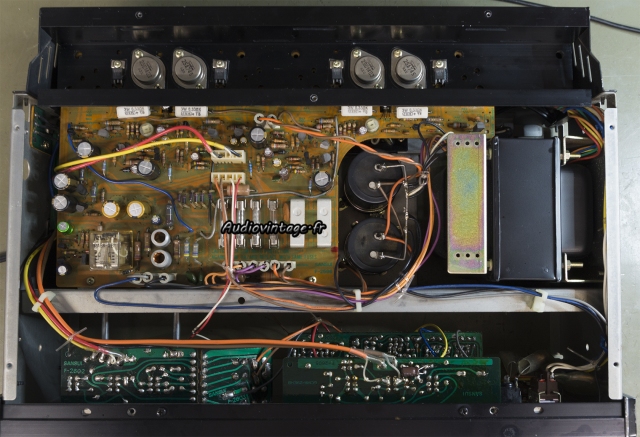

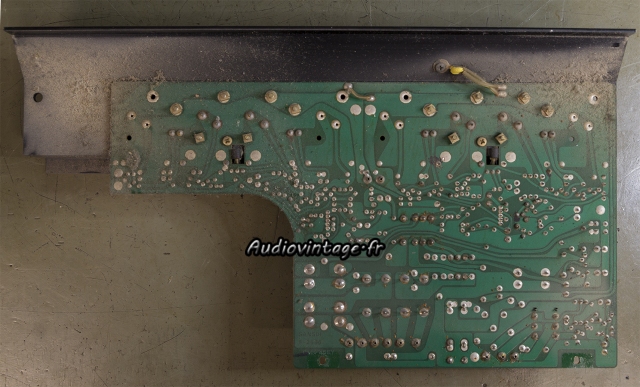

Dessous, un bon nettoyage, pas mal de soudures refaites également.

Sous cette plaque, les soudures des rca d’entrées, HS pour certaines, c’est habituel. Il faut éviter les câbles de modulation lourd qui « forcent » sur ces soudures, ainsi que les courbures excessives.
Pas de photo de ces soudures refaites, mais il y a de quoi lire sur ce site à ce sujet 🙂

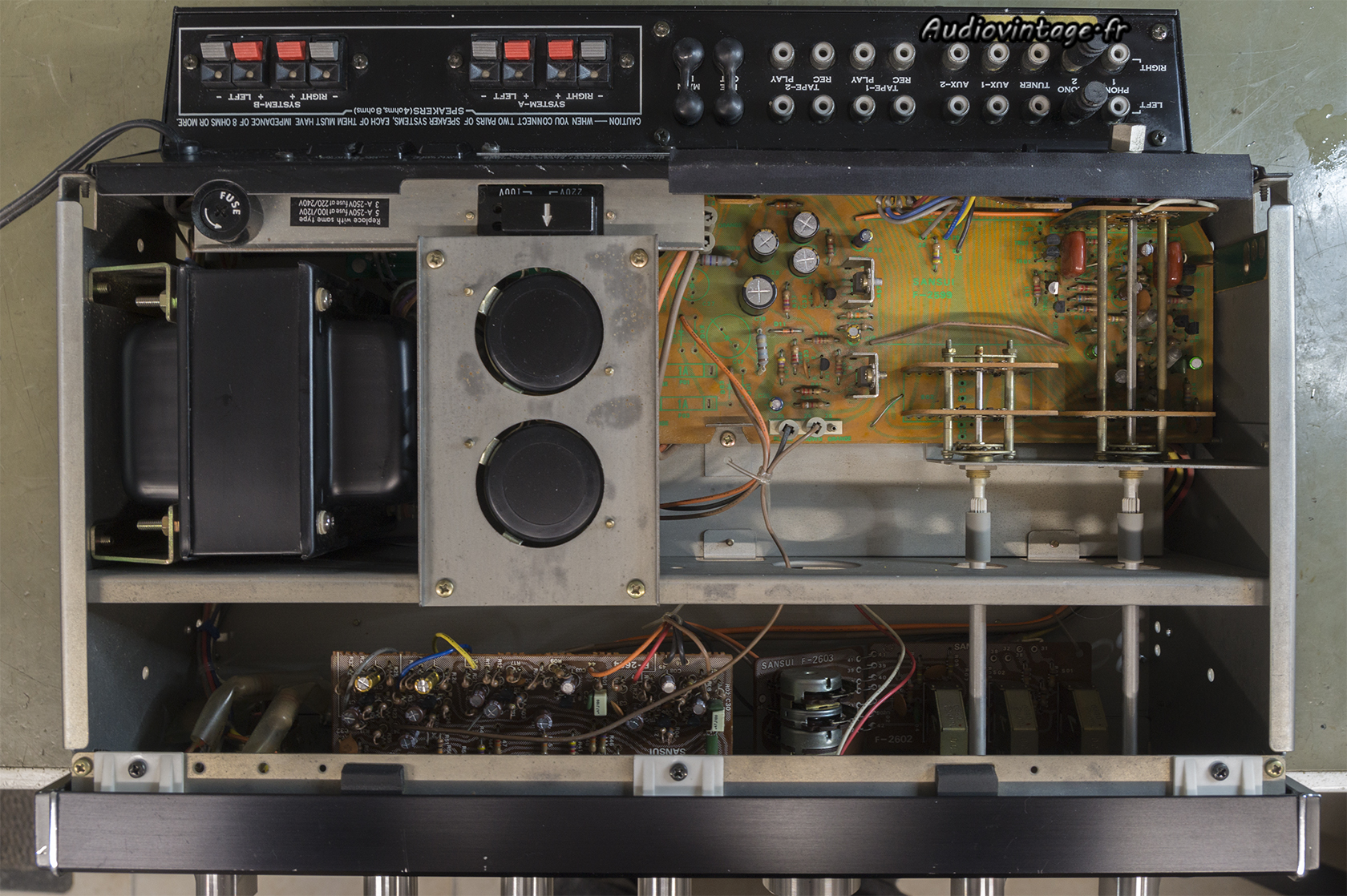

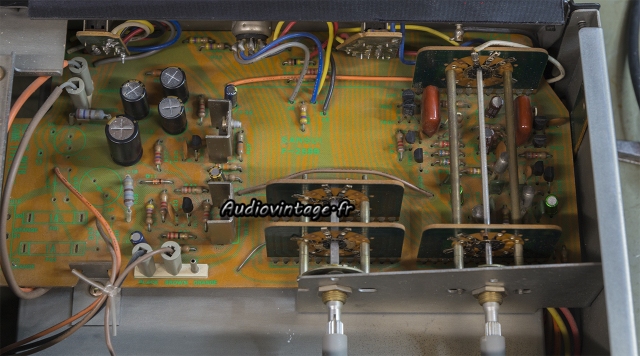

Le circuit d’alimentation et l’étage phono.

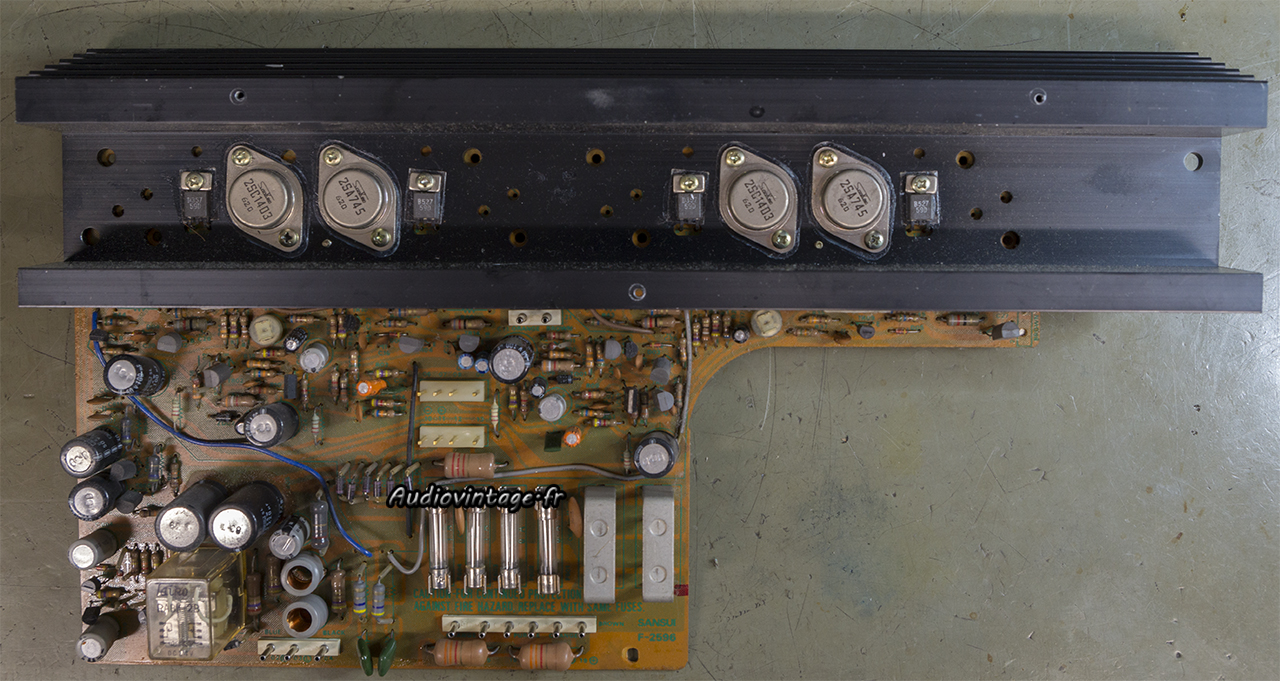

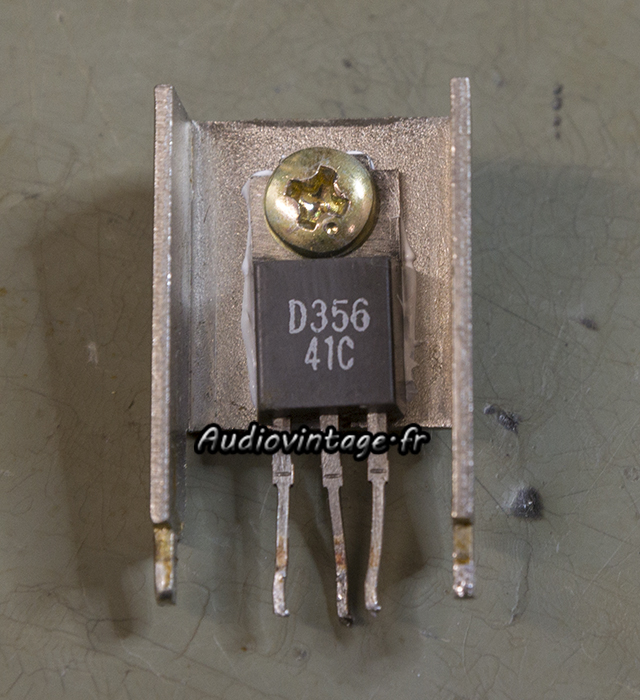

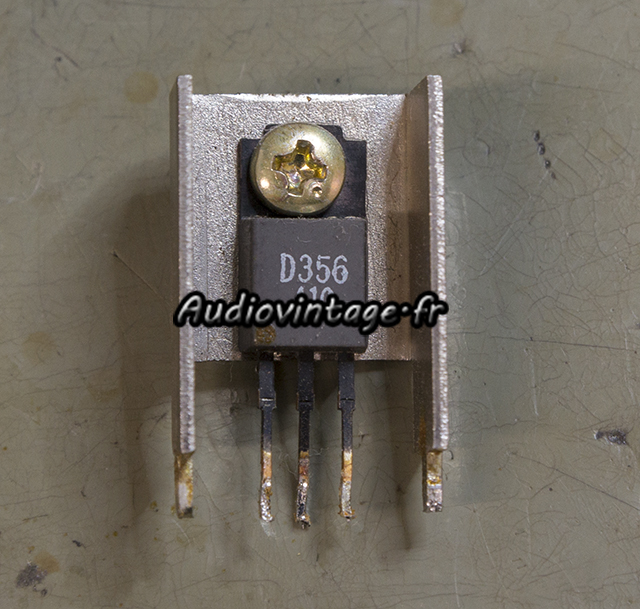

Retrait, désoxydation, test et remontage des deux transistors TO220 de l’alim.

Tous les condensateurs chimiques sont remplacés, ainsi que de nombreux transistors.

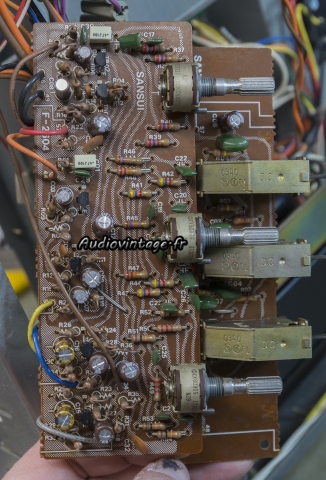

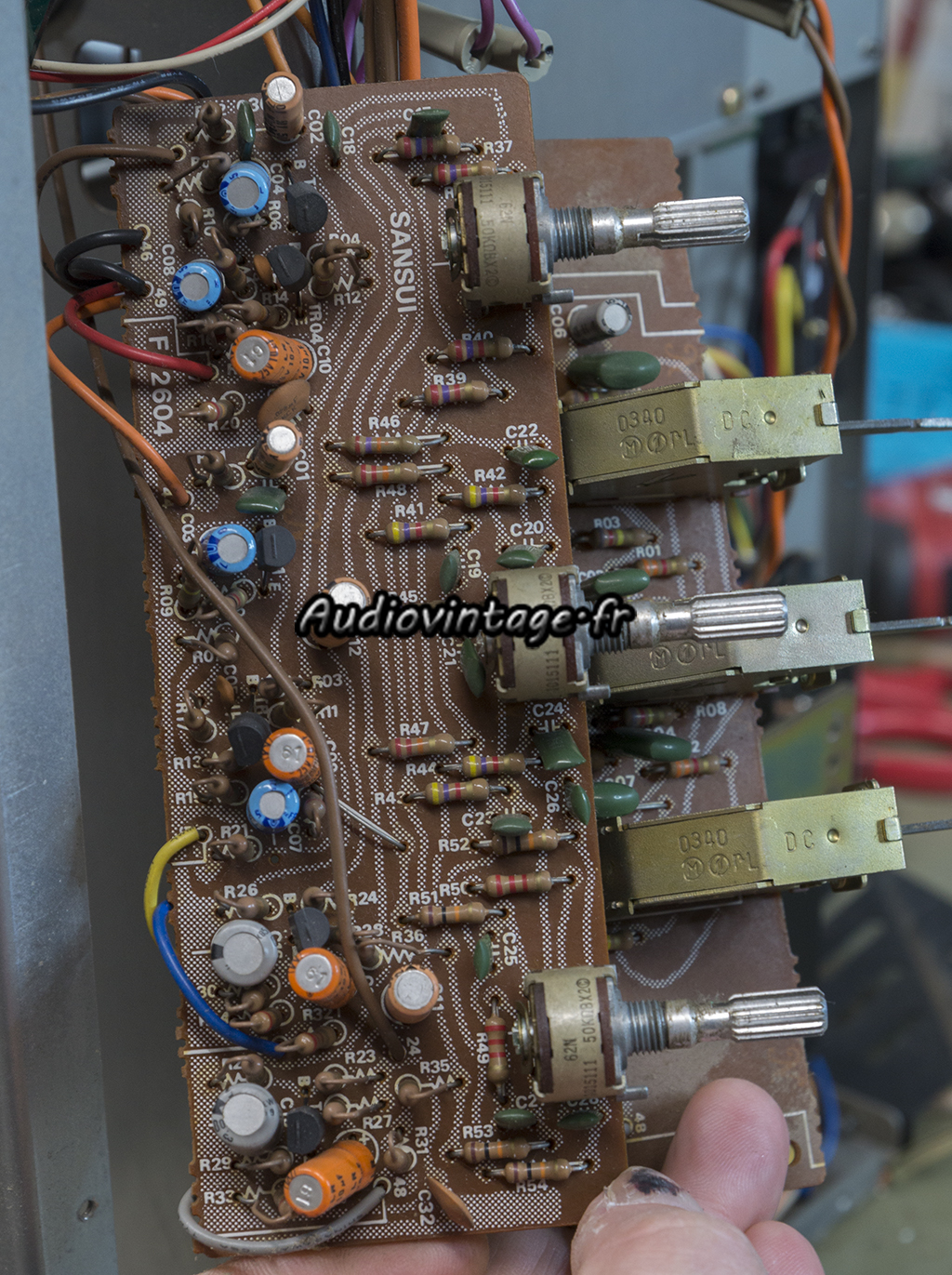

Les circuits de tonalité/filtres.

Tous les condensateurs chimiques et les transistors sont remplacés.

Réassemblage de l’ensemble. Nettoyage des commandes. Réglages des courants de repos. Terminé.

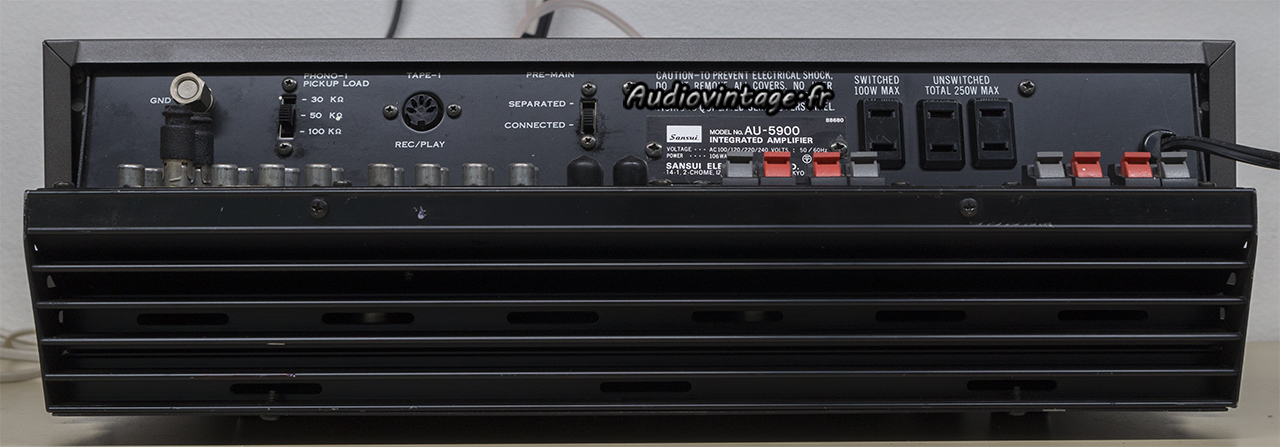

Connectique verticale.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Distorsion à 2x45w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

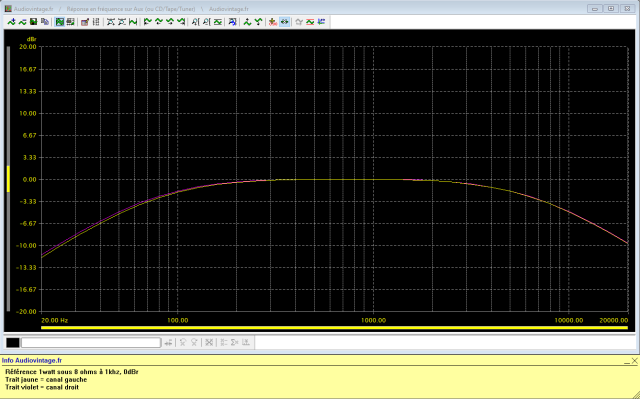

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

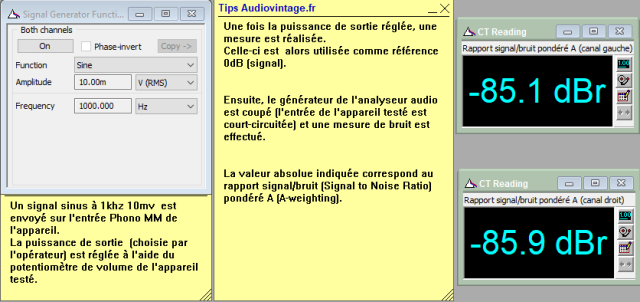

Rapport signal bruit à 2x45w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

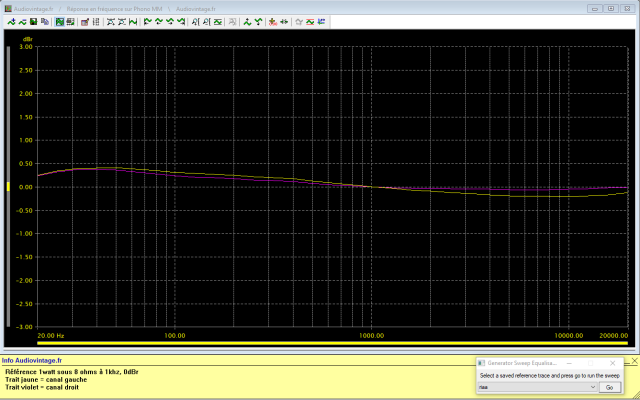

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

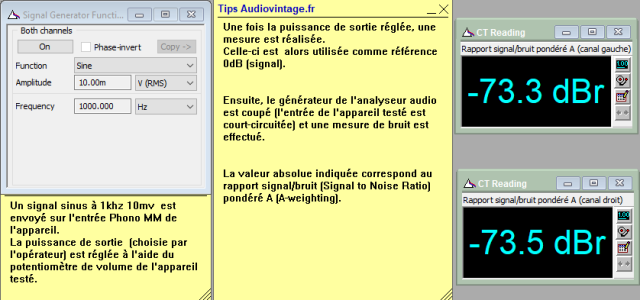

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x45w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

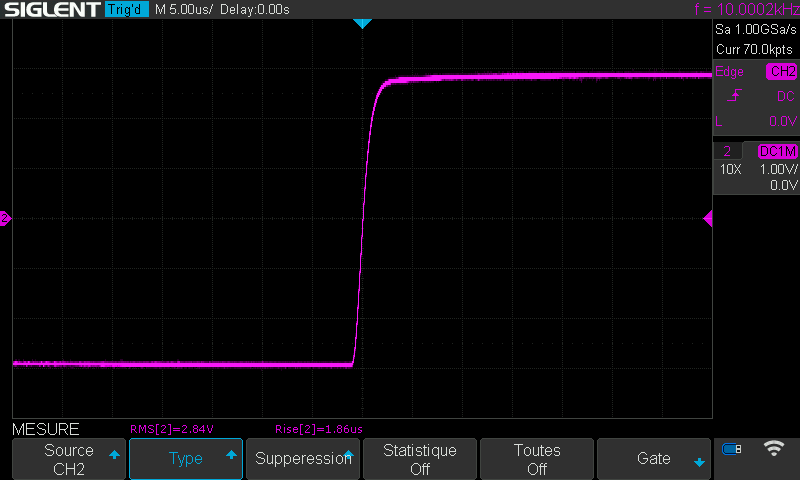

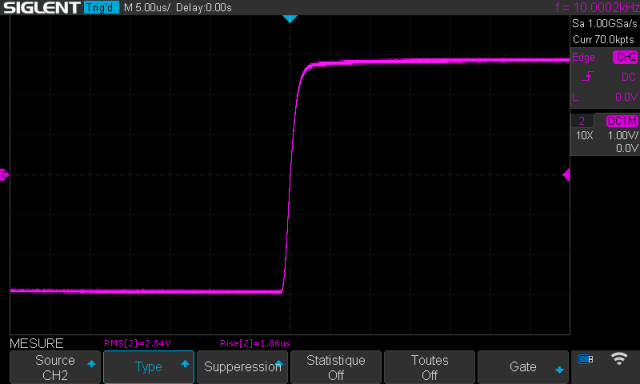

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
