Accueil d’un petit Sansui AU-505 pour une révision complète.
Le Sansui fonctionne encore, les commandes sont très encrassées, le voyant on est HS, la prise casque est cassée.

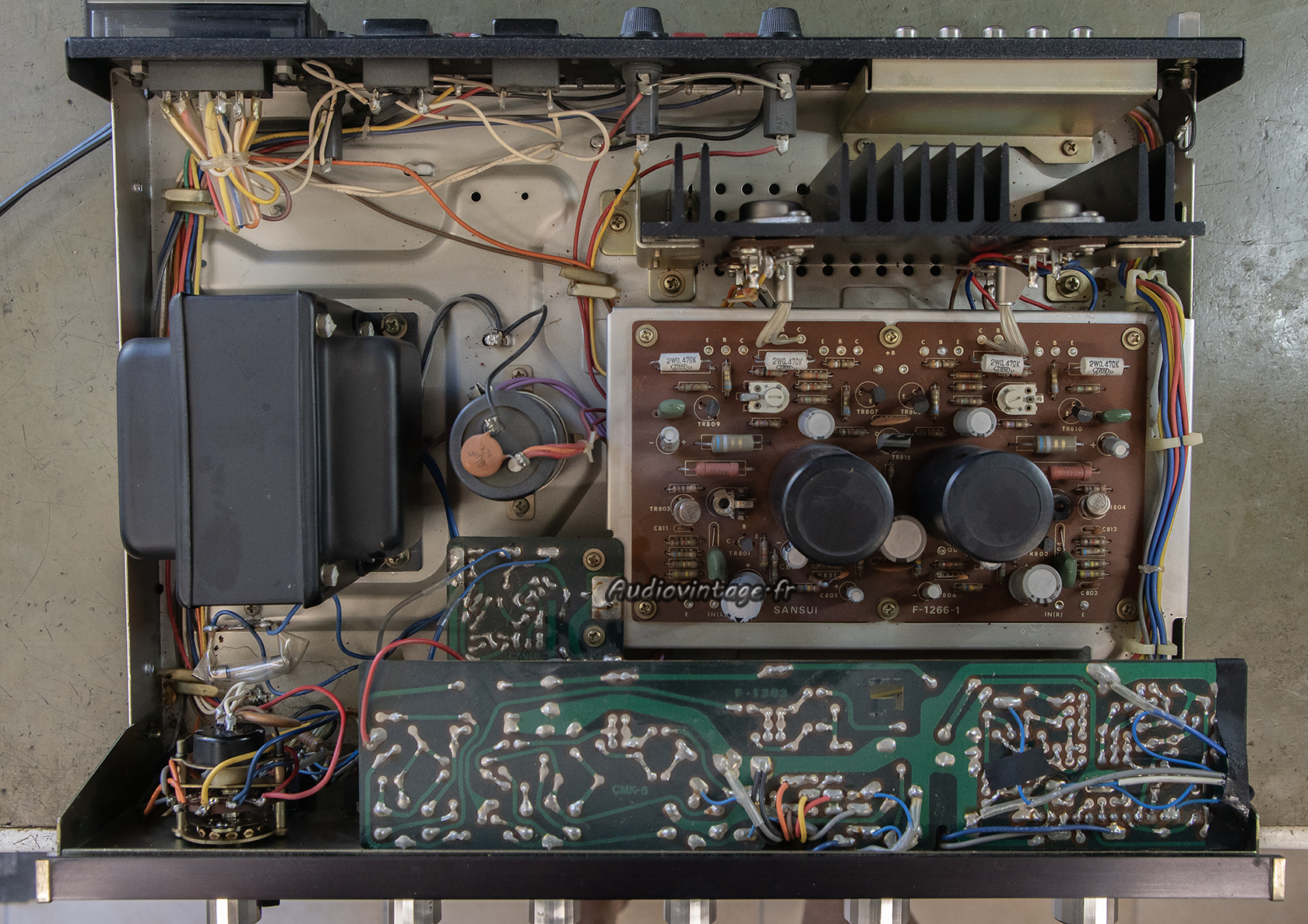

Le circuit principal.
Tous les condensateurs chimiques ainsi que de nombreux transistors sont remplacés et les résistances ajustables sont désoxydées.
Les transistors de puissance sont testés puis remontés sur des micas d’isolation neufs et de la graisse fraiche.

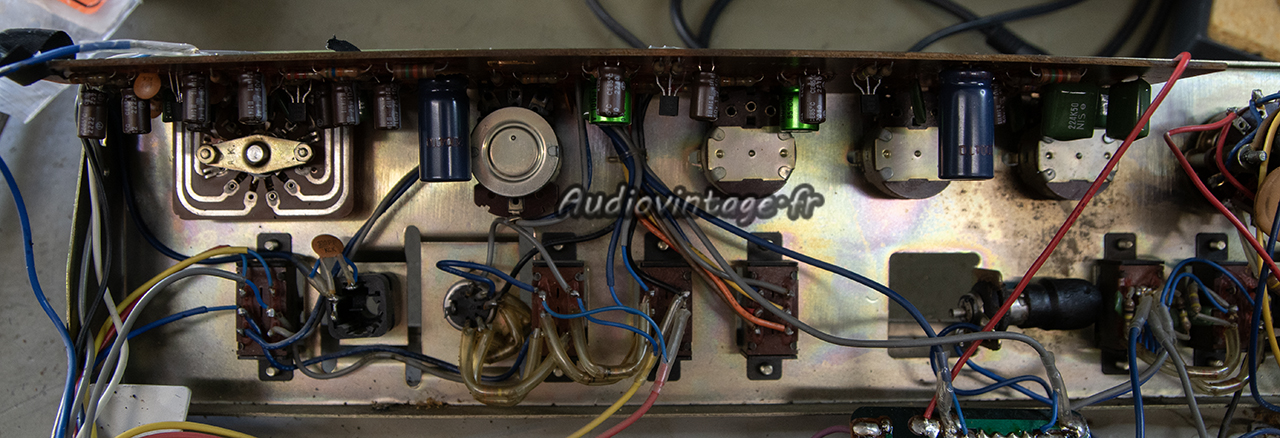

Le circuit des filtres.
Révisé.

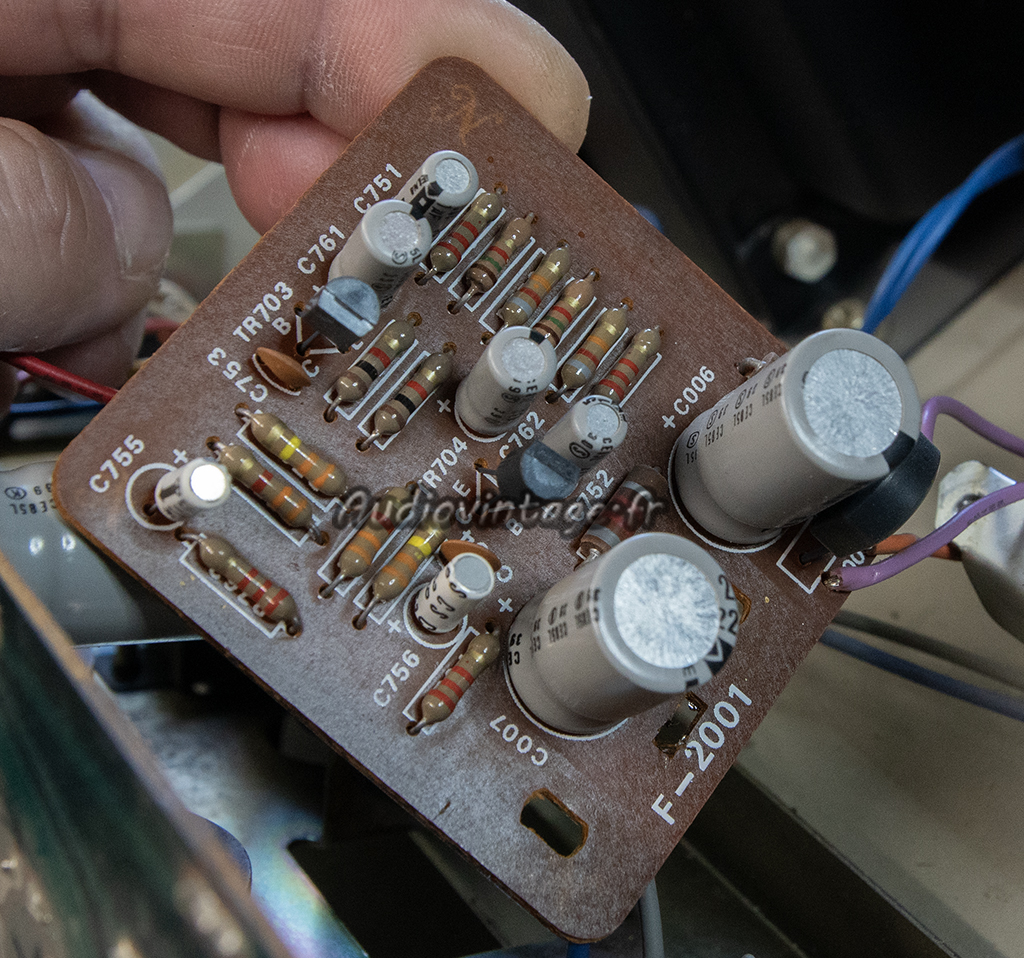

Ici, on trouve l’étage phono et le circuit de tonalité.
Les condensateurs chimiques et les transistors sont remplacés.
L’unique condensateur de filtrage d’alimentation est remplacé, tout comme la prise casque et l’ampoule du voyant « on ».
Les réglages de courant de repos et de points milieux sont réalisés. Terminé.

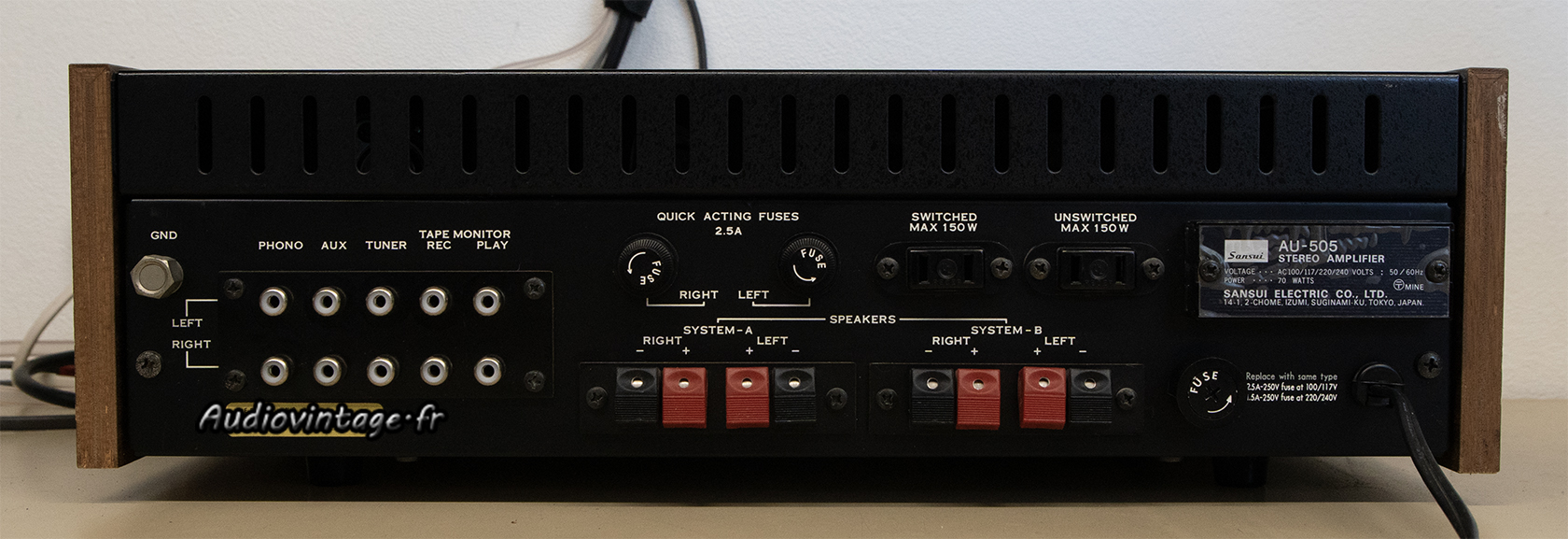

Connectique.
Les mesures :
Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux.
Distorsion à 2x23w sous 8 ohms, entrée aux.

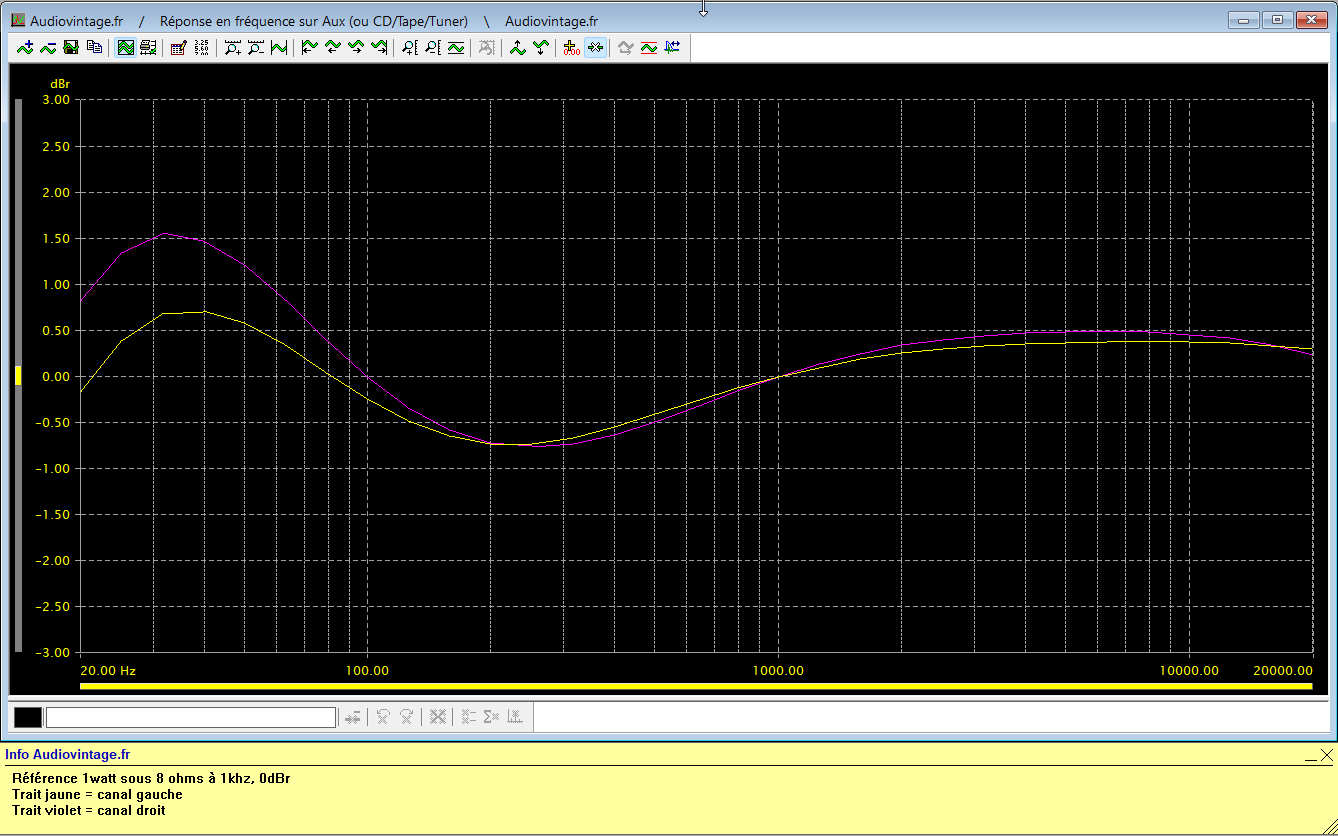

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

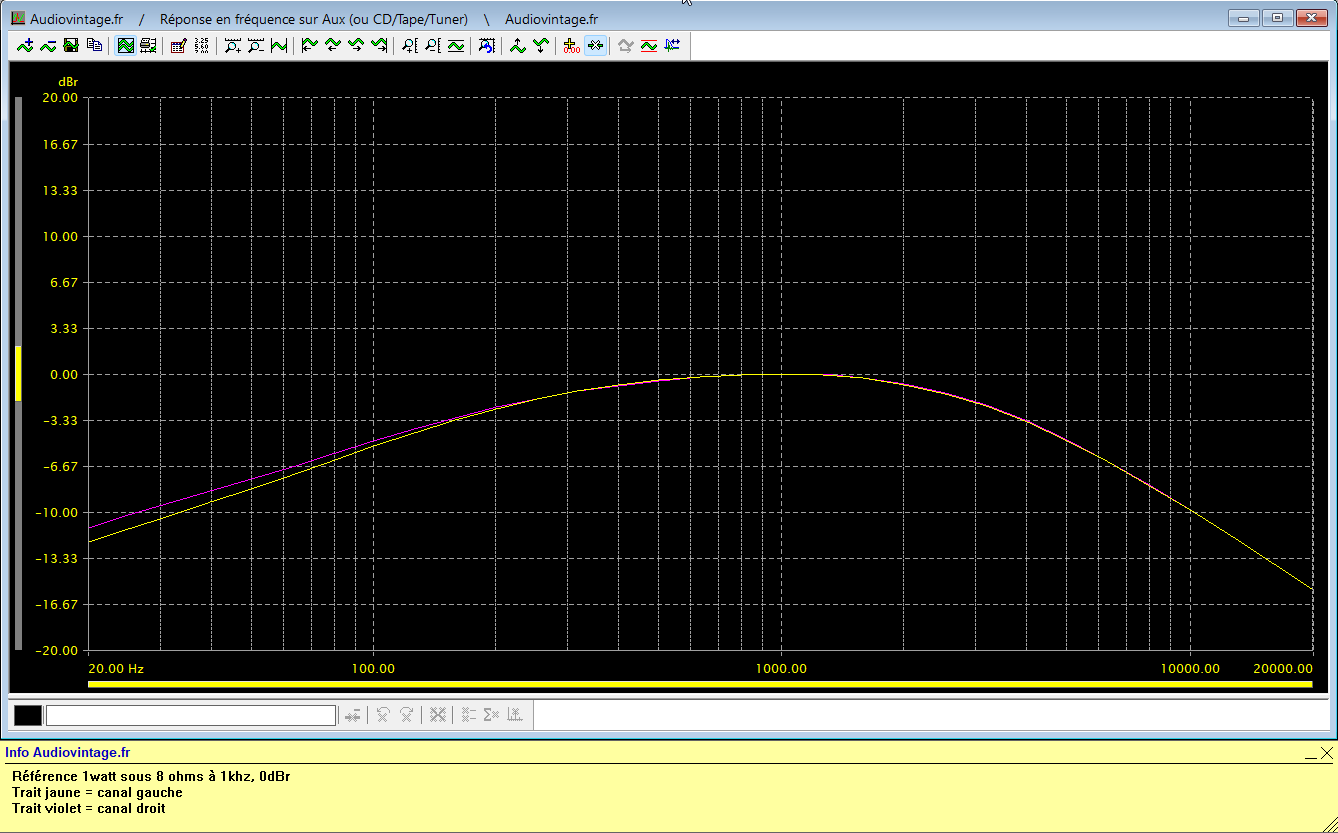

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

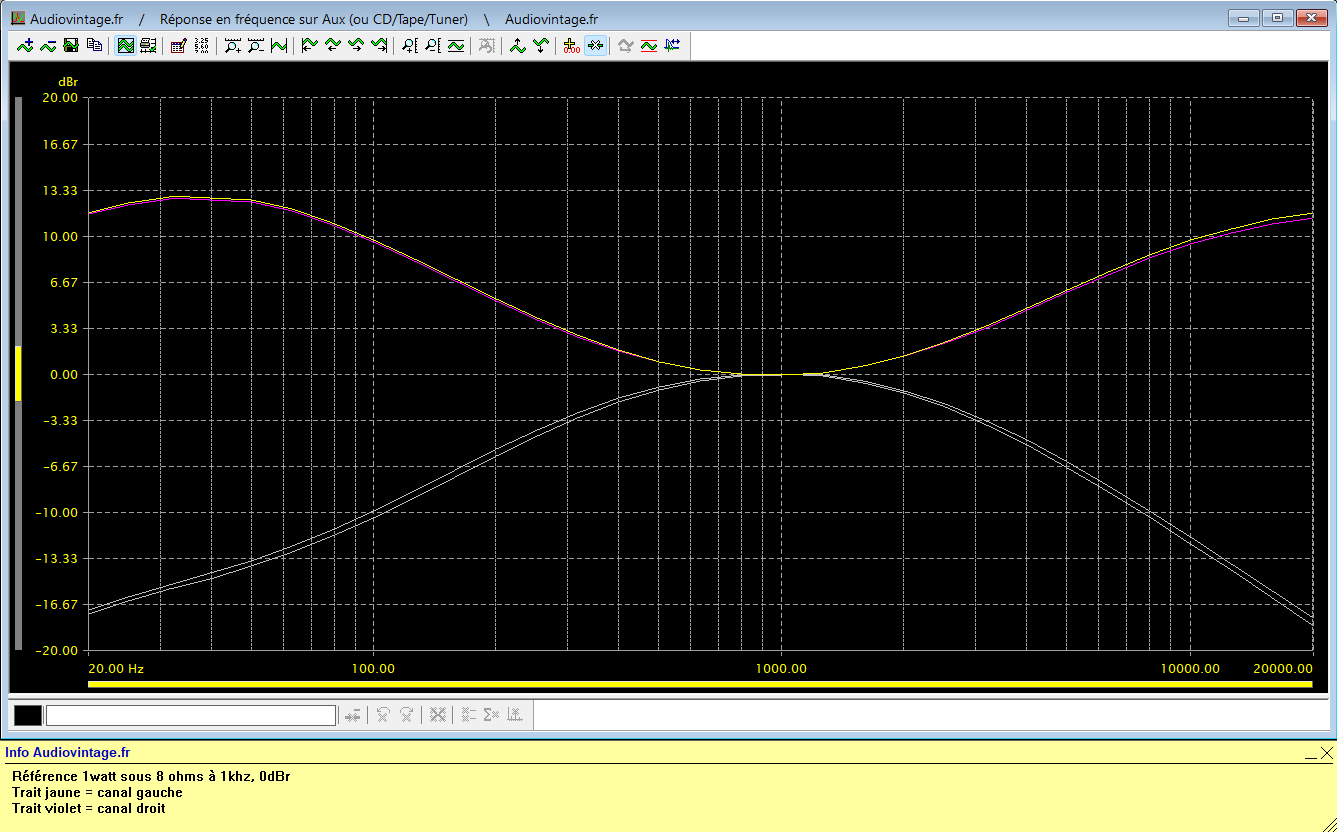

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.
Rapport signal bruit à 2x23w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono.

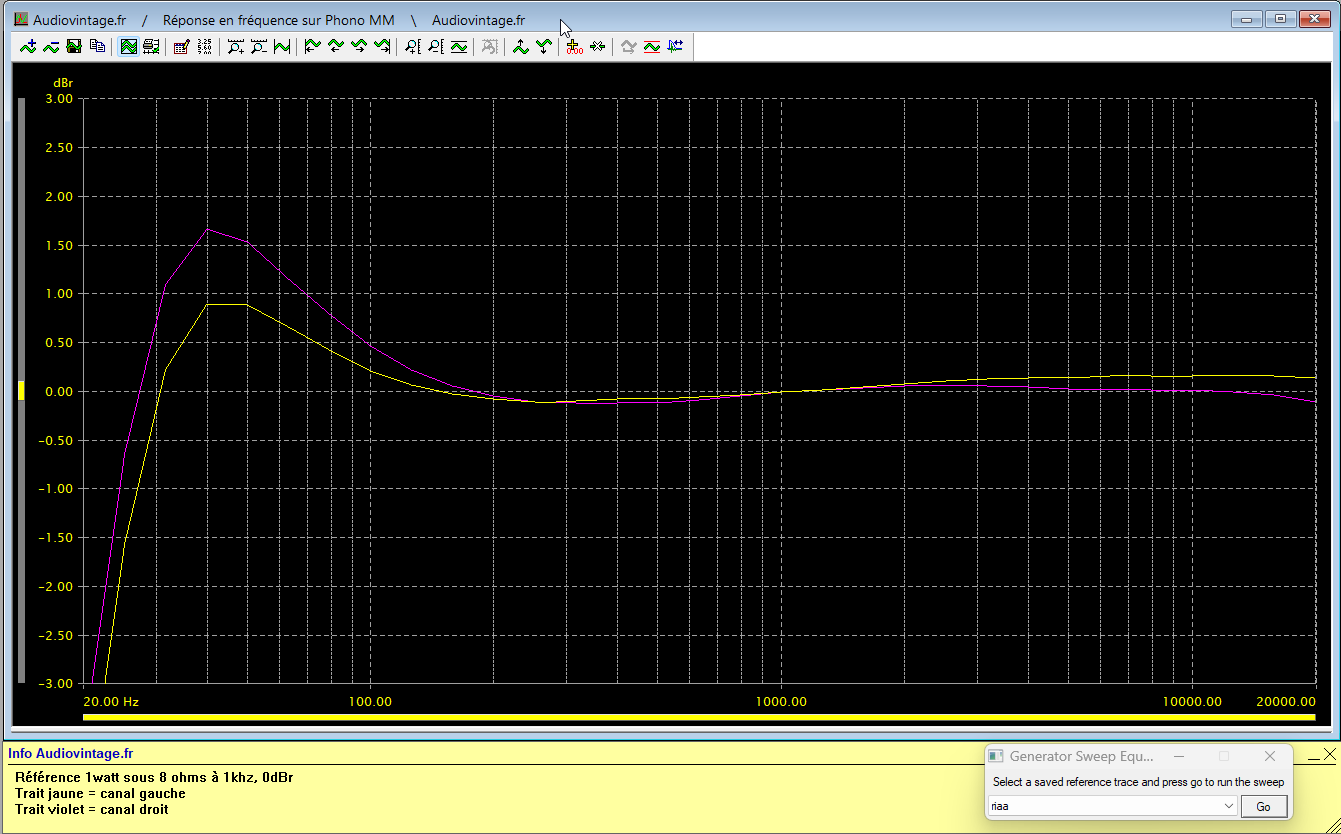

réponse en fréquence à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x23w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
