Deux beaux Kenwood KA-7002 pour une révision complète.
Les deux exemplaires sont fonctionnels, des différences existent entre ces deux appareils, quelques transistors, et quelques condensateurs de valeurs différentes. Peu de chose finalement, mais c’est entre autre pour cette raison qu’il ne faut pas suivre aveuglement les manuels techniques qui ne couvrent quasiment jamais les différentes évolutions des appareils…

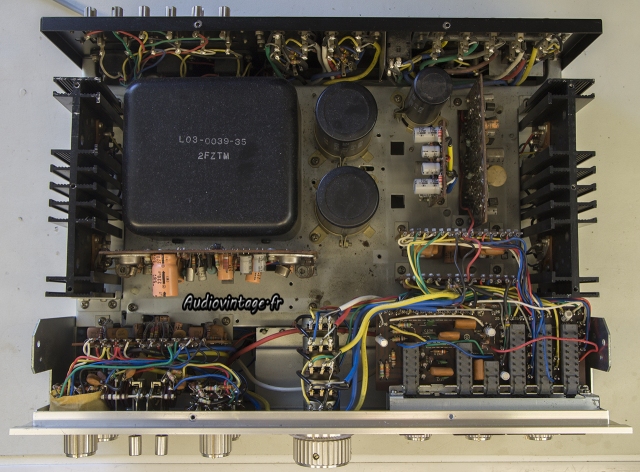

Une fois les innombrables blindages internes retirés, on constate une jolie fabrication, de nombreux circuits imprimés séparés.

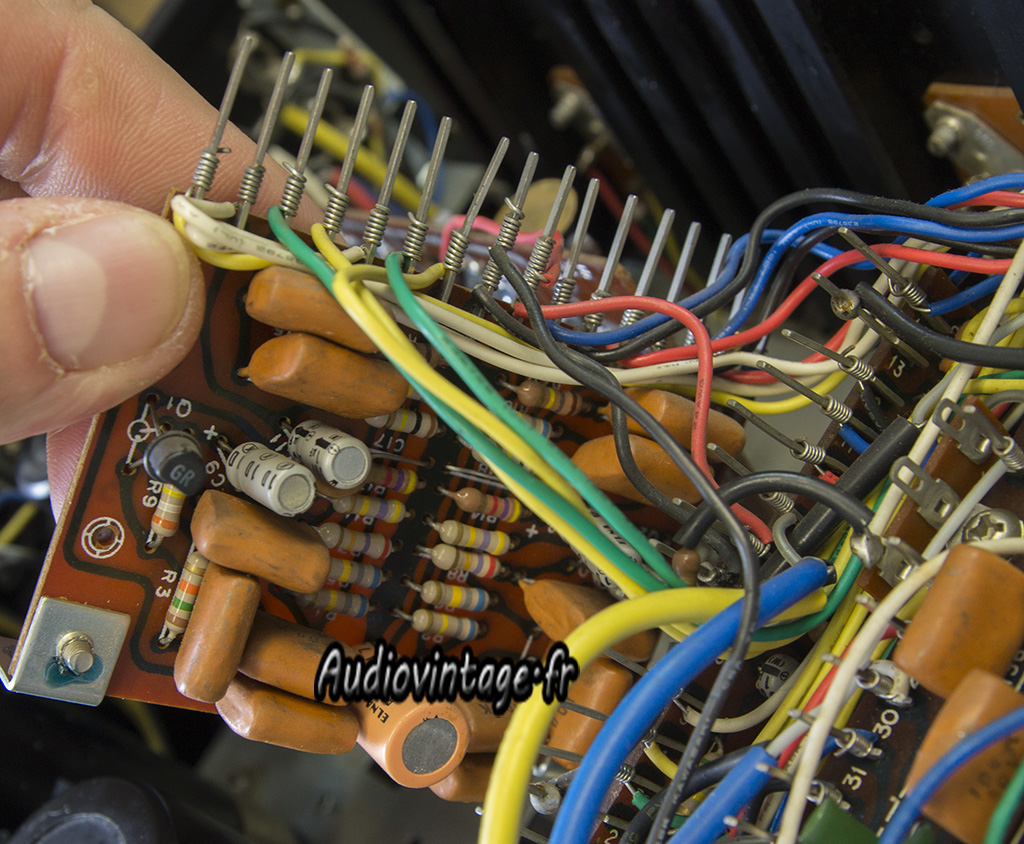

Et c’est le drame. En effet, le circuit d’amplification final, monté sur broches est la seule carte démontable facilement. Toutes les autres sont wrappées, souvent avec des fils courts.
L’intervention va être longue et fastidieuse.
Commençons par le plus simple.

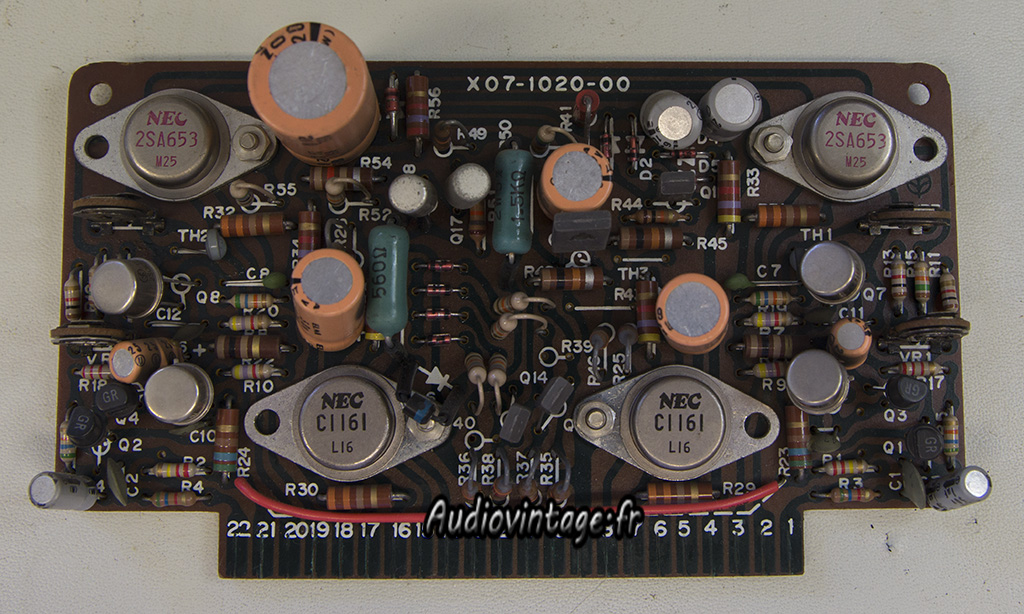

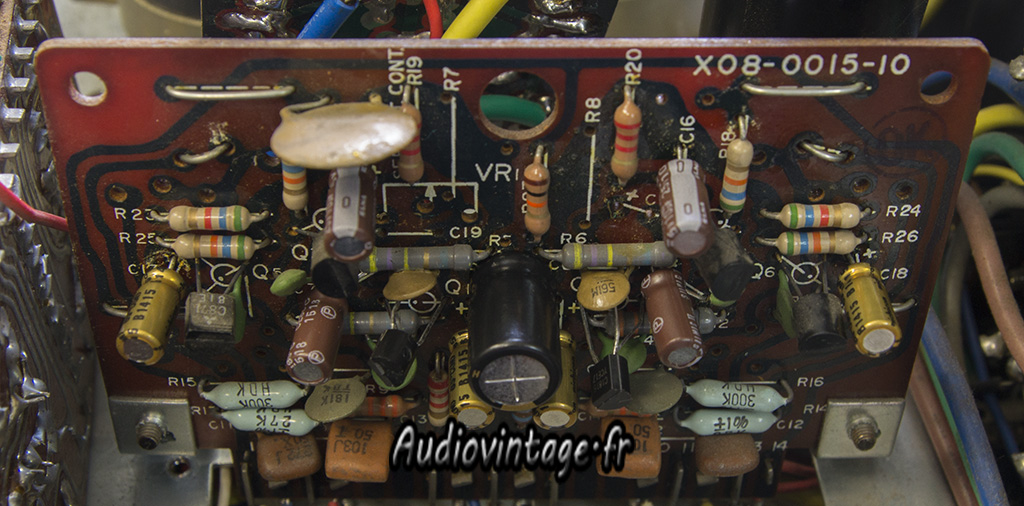

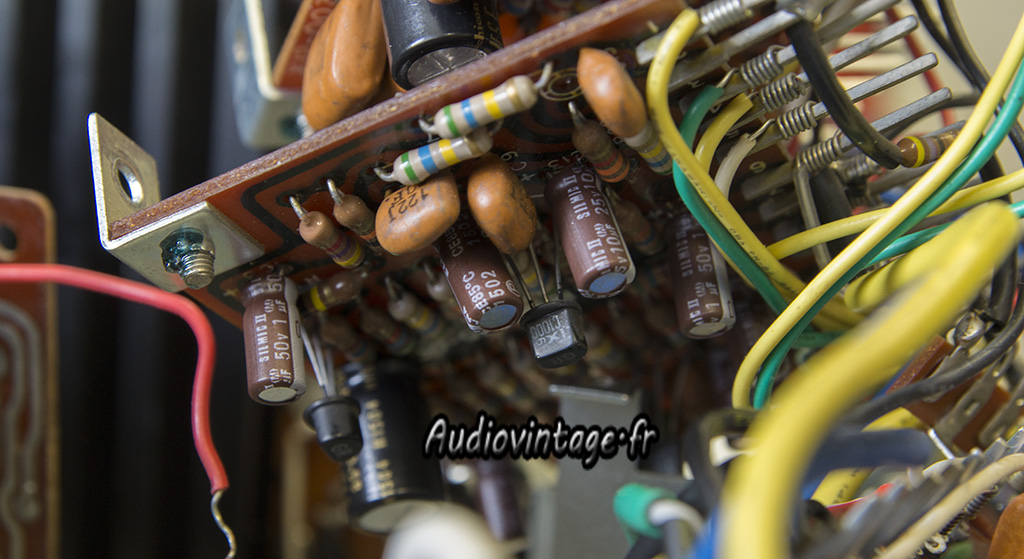

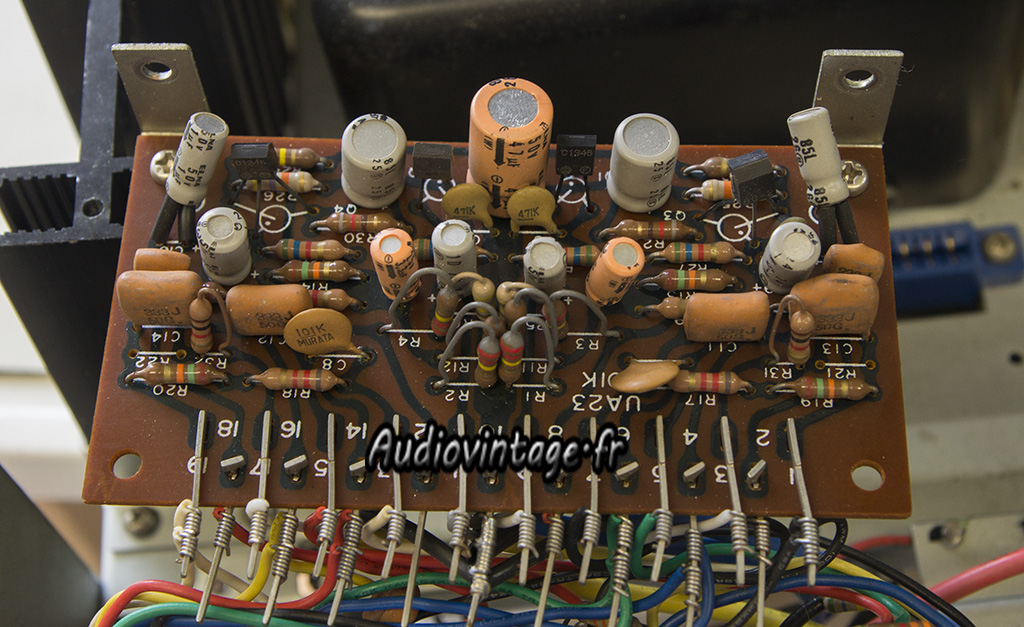

Le circuit d’amplification reçoit de nouveaux condensateurs (certains étaient vraiment « cuits »). Les trimmers très oxydés sont remplacés dans les deux exemplaires.

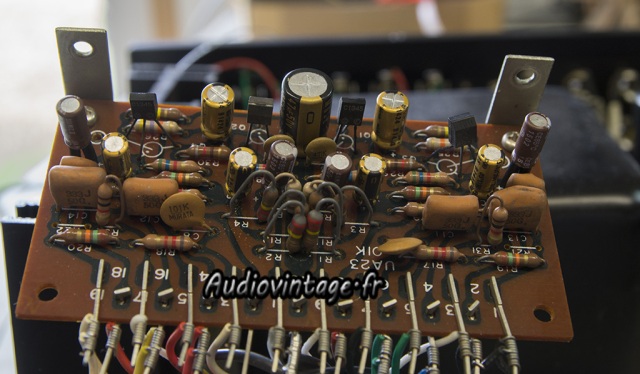

On passe au circuit « low level amp,head amp ».

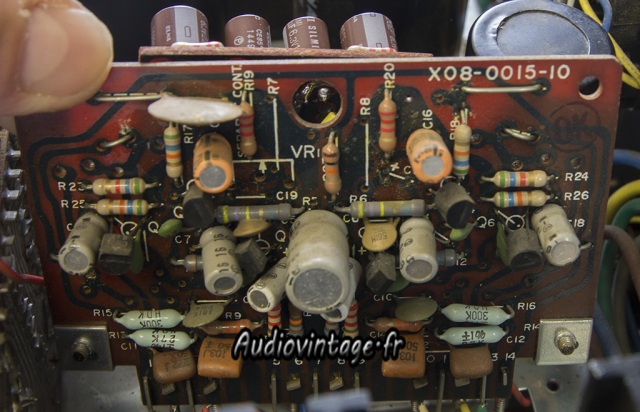

Ici aussi les condensateurs chimiques sont remplacés, tout comme les « fameux » transistors 2sc458.
La section phono.

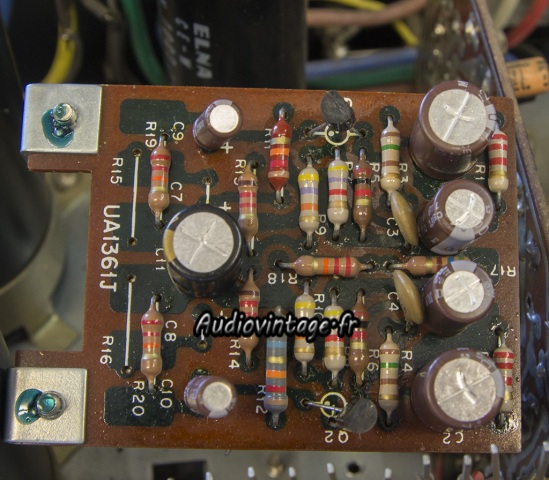

Qui reçoit les mêmes soins : condensateurs chimiques et nouveaux transistors.

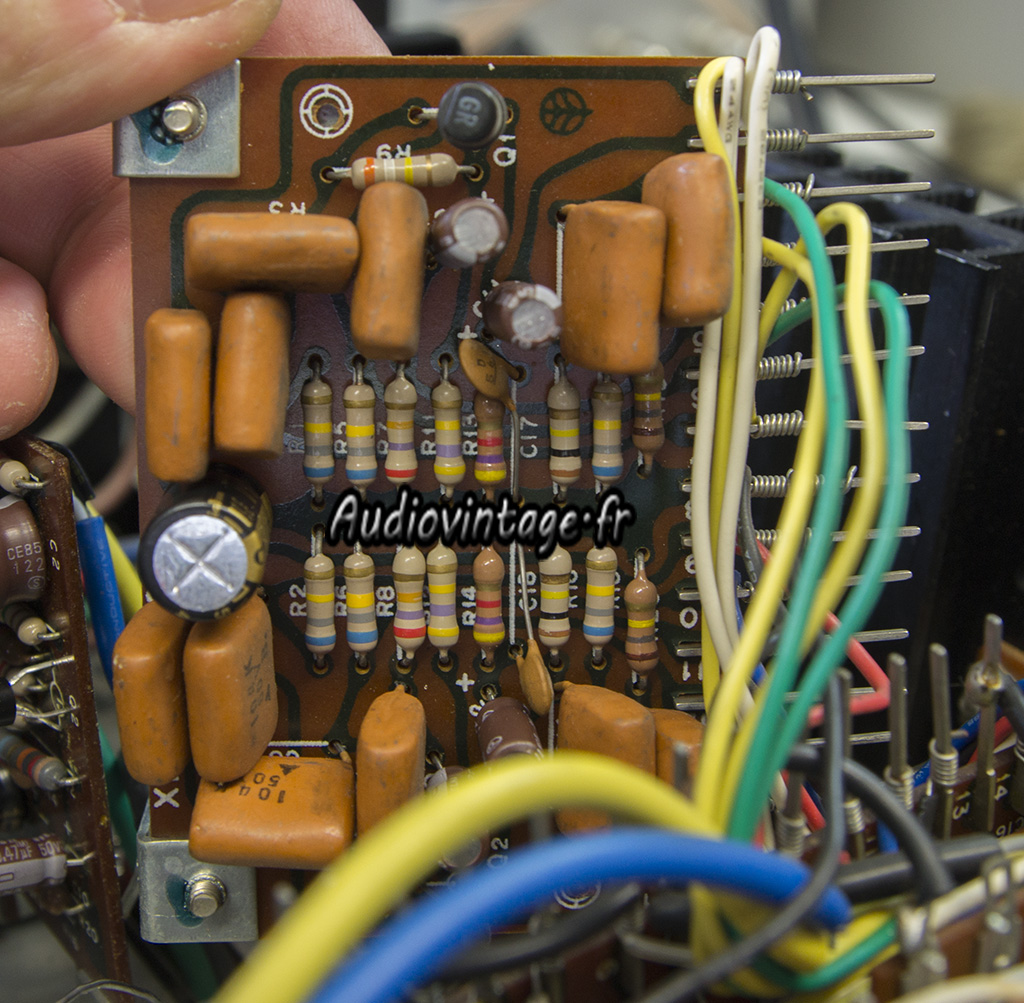

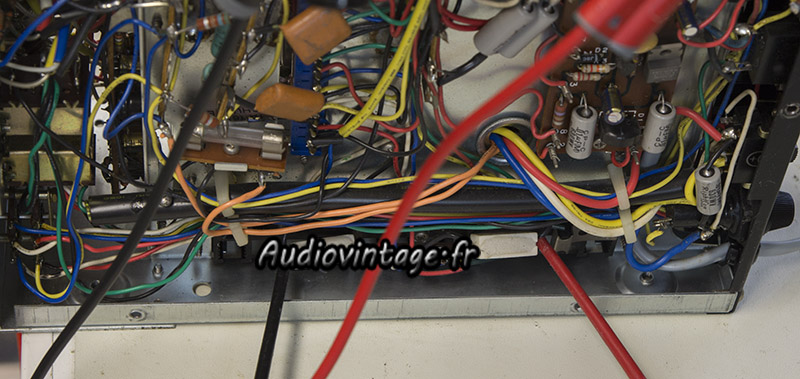

La section « low filter » d’un accès difficile.
Révisée.

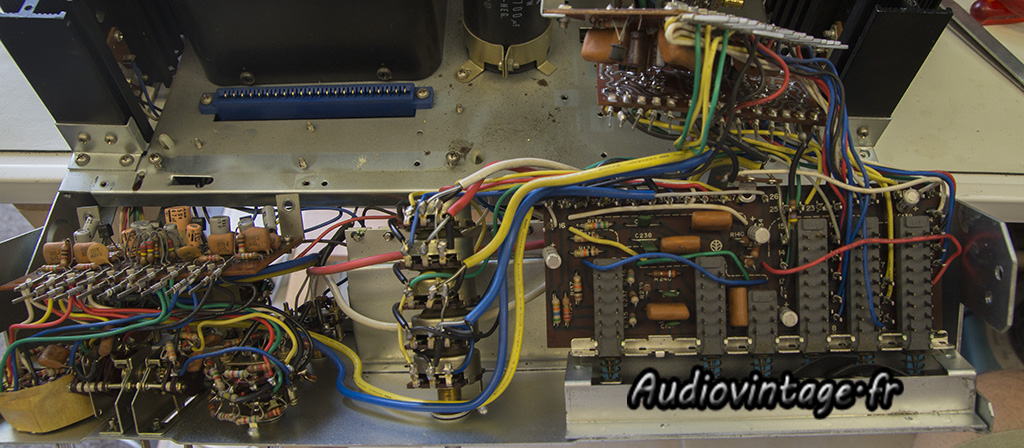

Démontage de la façade obligatoire pour la suite.

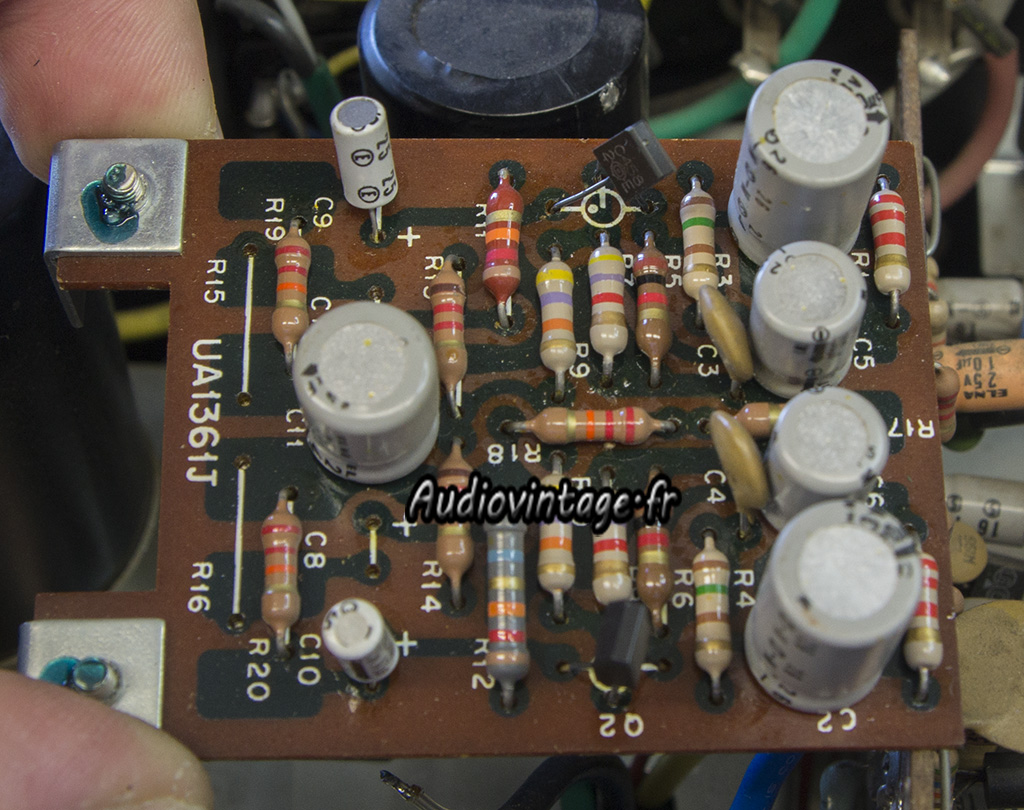

Section « high filter » à revoir.
« high filter » revu.

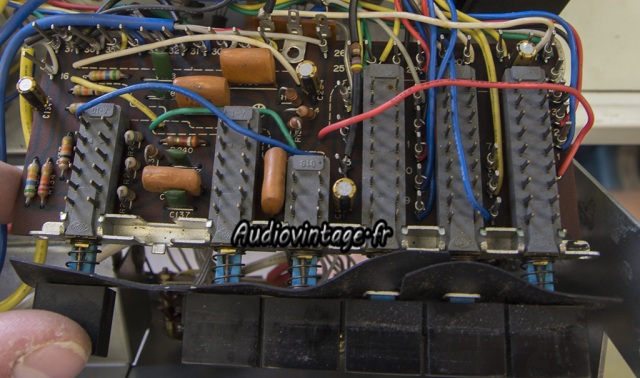

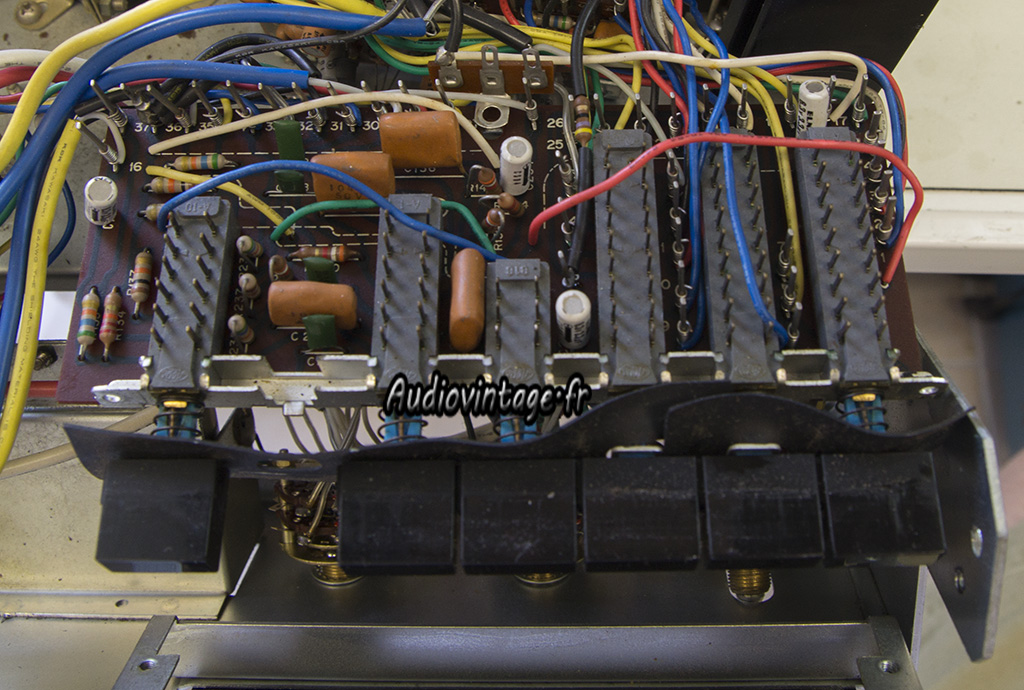

A l’avant, le « switch assy »
Qui reçoit de nouveaux condensateurs également.
On passe ensuite au « tone amp ».
Nouveaux condensateurs en place.

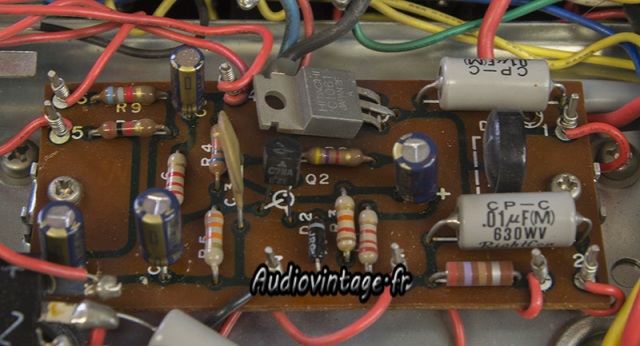

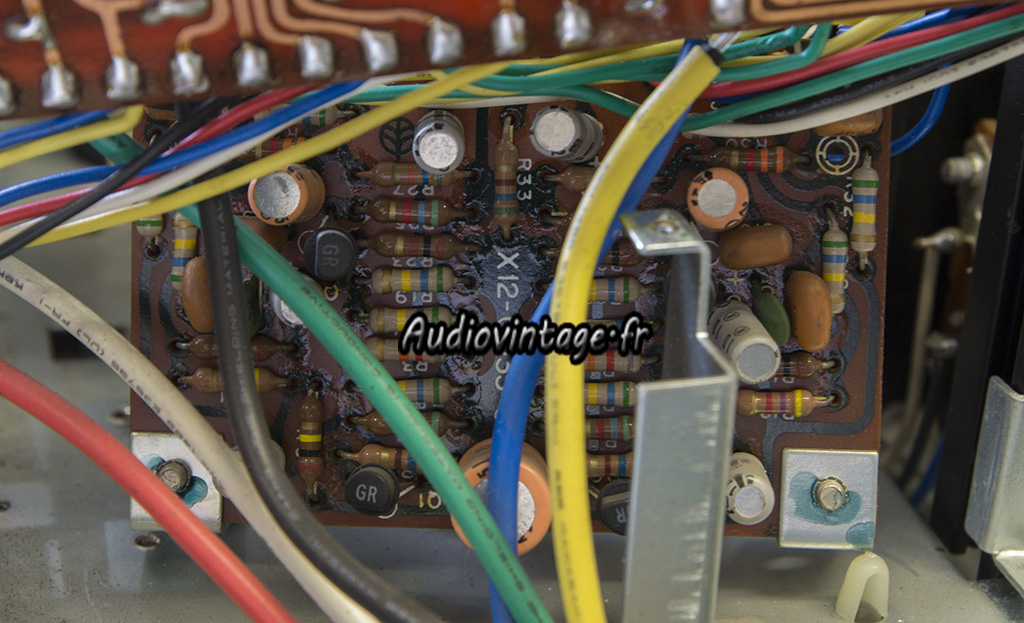

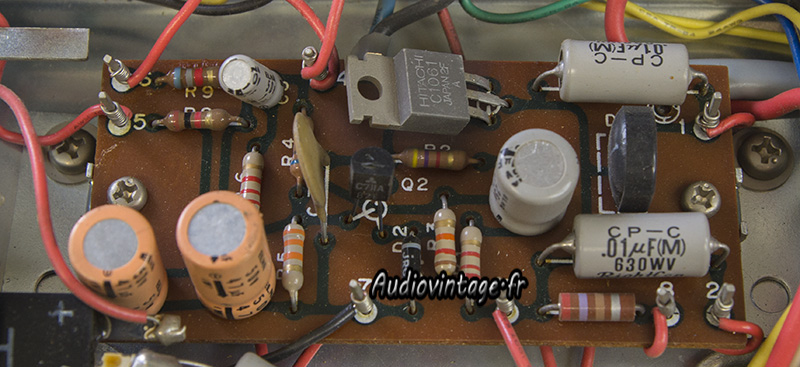

Sous l’appareil, le circuit de protection nécessite également une révision.
Fait.

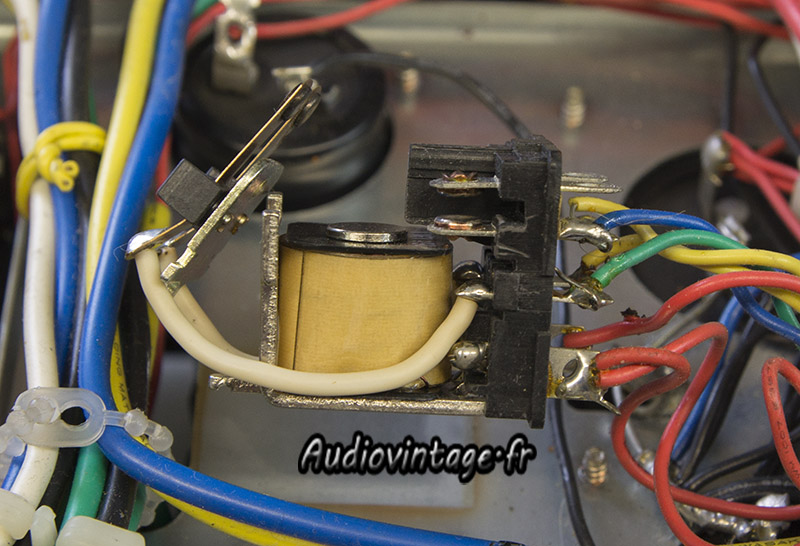

Le relai est démonté, les contacts nettoyés.
Réglage de l’offset
Puis du bias.

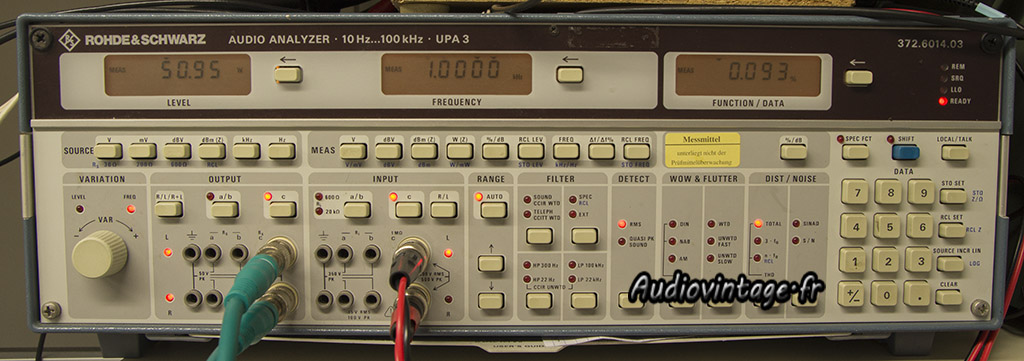

Passage au banc de mesure.

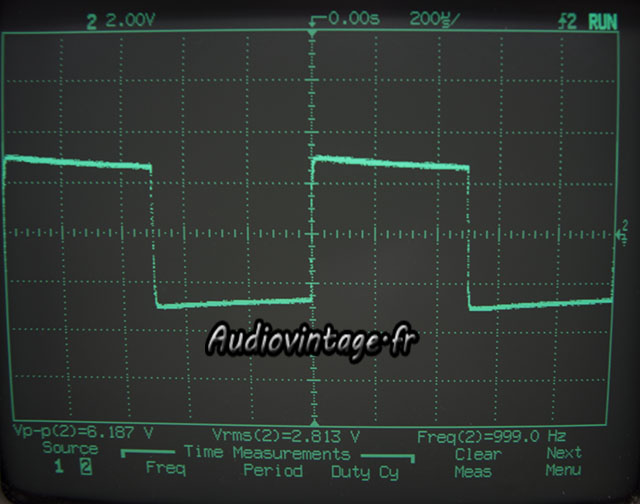

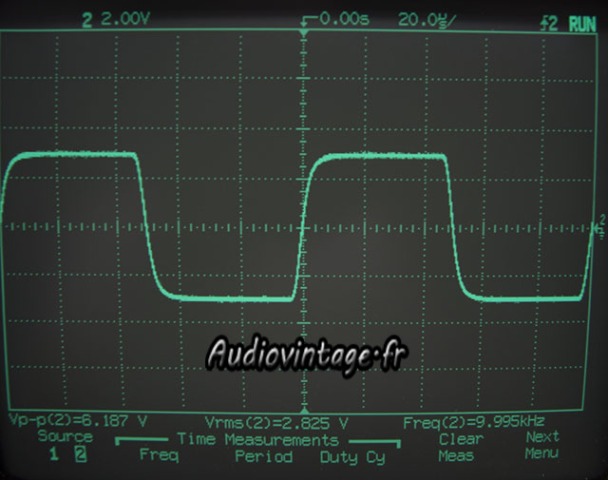

Quelques mesures sur signal carré à 100hz, 1khz et 10khz ;
Temps de montée à 10khz.

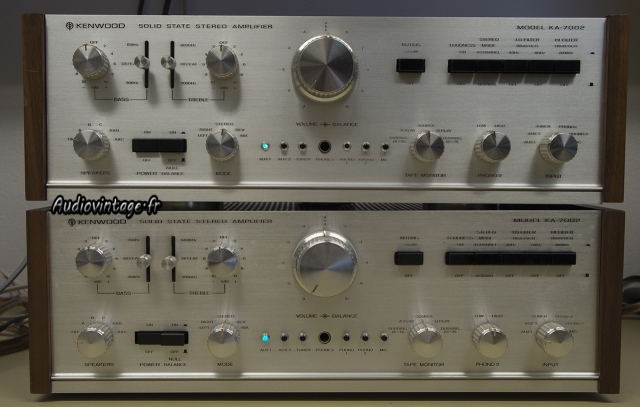

Les deux frères.
