Un énième Sansui AU-517, arrivé pour une révision complète et un changement de borniers HP.

Sansui AU-517
Sansui AU-517

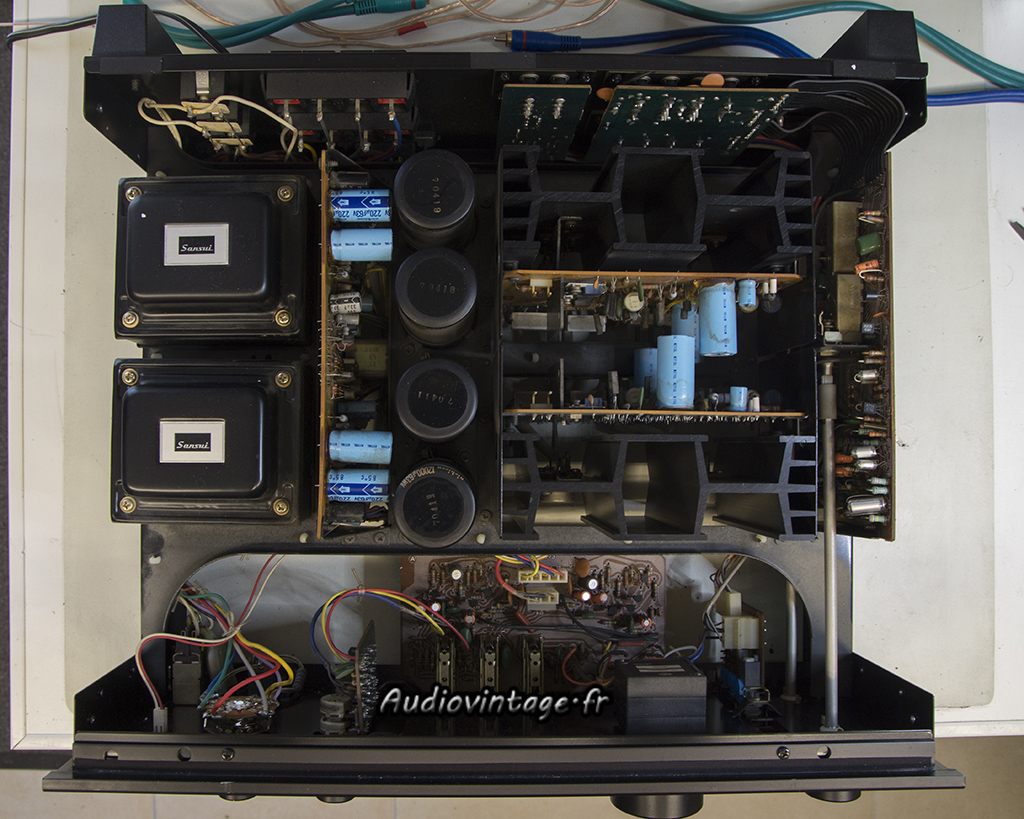

L’appareil semble sain, dans son jus, on pourrait penser que tout va bien…

Sansui AU-517
Jetons un œil aux condensateurs de filtrage. En voici deux. Celui de gauche ne vous parait pas « bizarre » ?

Sansui AU-517
Si bien sur ; Il est gonflé et commence à craqueler, la fin est toute proche. Déverserait-il son électrolyte dans l’appareil ou se mettrait-il « simplement » en court-circuit ?
A changer !

Sansui AU-517
Démontage de la façade. Comme je l’ai indiqué dans le dernier compte rendu de révision d’un AU-517, cela permet d’avoir accès à l’étage phono fixé à la verticale du côté droit.

Sansui AU-517
L’étage phono, le voici !

Sansui AU-517
Toujours le même, avec des condensateurs chimiques neufs. Résistances fusibles et diode VD1212 ont été remplacées également.

Sansui AU-517
Démontage d’un deux canaux d’amplifications.

Sansui AU-517
Nettoyage de la colle corrosive, nouveaux condensateurs chimiques et démontage des drivers pour appliquer de la graisse fraiche.

Sansui AU-517
Les transistors de puissances ont aussi particulièrement besoin de graisse fraiche !
Le second canal reçoit les mêmes soins.

Sansui AU-517
Sansui AU-517
Le circuit principal regroupant l’alimentation et la protection.

Sansui AU-517
Sansui AU-517
Le relai est démonté, les contacts des parties fixe et mobile sont nettoyés.

Sansui AU-517
La colle corrosive à fait son office, les pattes des deux résistances visibles ici sont rongées

Sansui AU-517
Nettoyage et remplacement des résistances.

Sansui AU-517
Nettoyage et remplacement des résistances.

Sansui AU-517
Remontage !

Sansui AU-517
La section tonalité/filtre va se voir prodiguer les soins nécessaires.

Sansui AU-517
Condensateurs chimiques neufs. Diodes remplacées.

Sansui AU-517
Réglage de l’offset.

Sansui AU-517
Puis réglage du bias.

Sansui AU-517
Sur demande du propriétaire, les bornes de connexion HP vont être remplacées.

Sansui AU-517
bananes ou fils de grosse section.

Sansui AU-517
Passage au banc de test.

Sansui AU-517
Sansui AU-517
Sansui AU-517

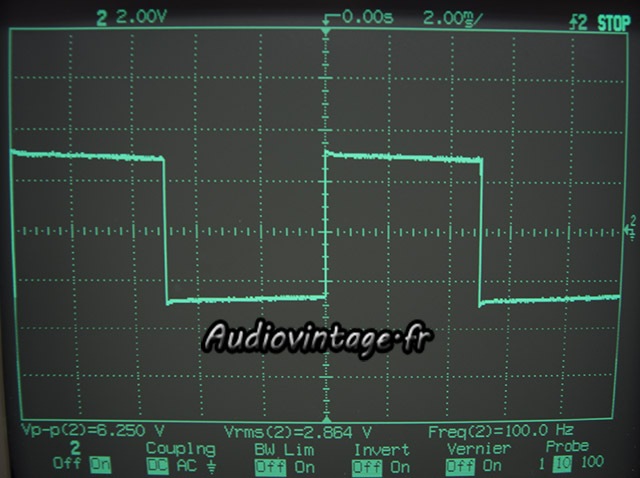

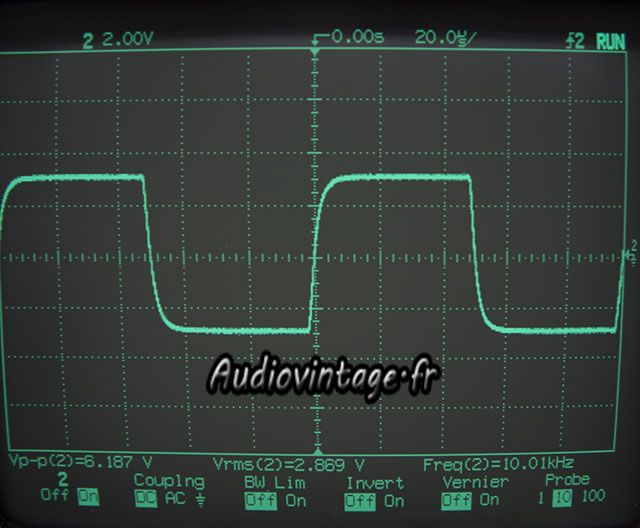

Signal carré à 100hz,1khz et 10khz.

Sansui AU-517
Temps de montée à 10khz.

Sansui AU-517
Sansui AU-517
Terminé !

Sansui AU-517
Sansui AU-517
Détails.

Sansui AU-517
Connectique.
