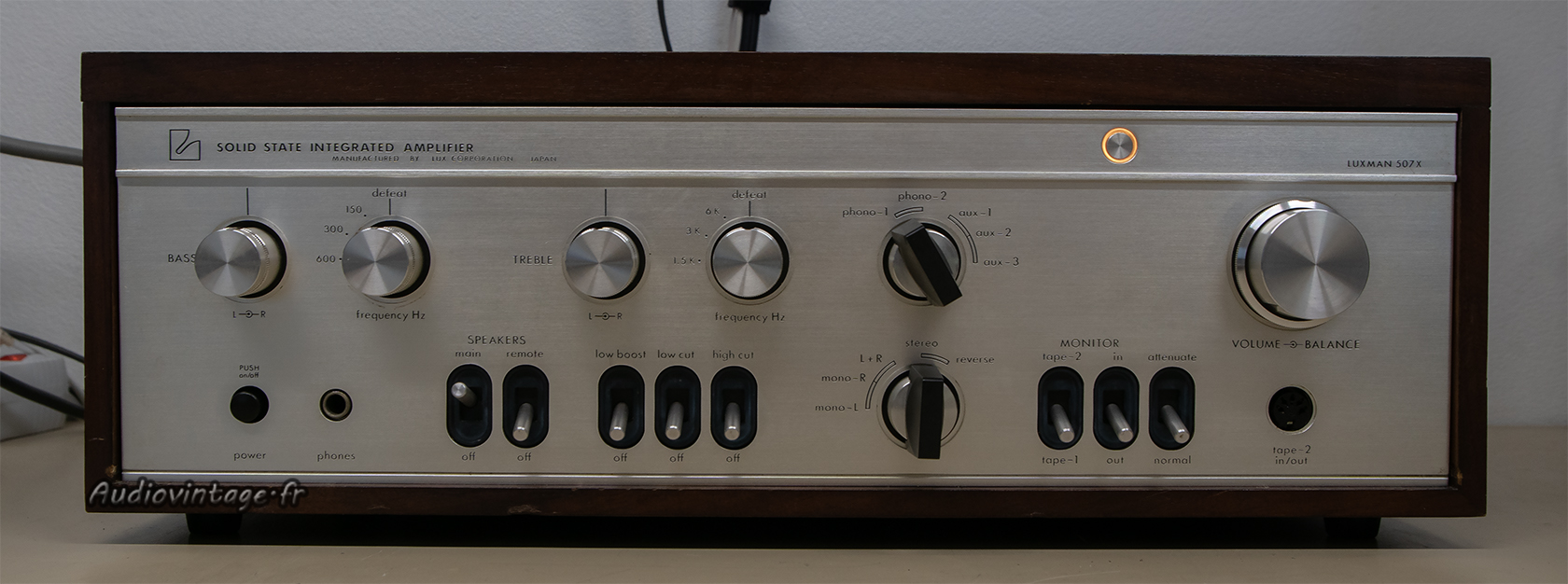

Le Luxman SQ 507x est un bel engin, mais vous vous doutez bien que s’il est présenté sur cette page, c’est qu’il nécessite quelques soins…

Le Luxman est fonctionnel. Le propriétaire se plaint de distorsion sur un canal. Il a déjà été réparé avec le remplacement d’un circuit complet d’amplification extrait d’un autre modèle identique (intervention réalisée par le propriétaire).

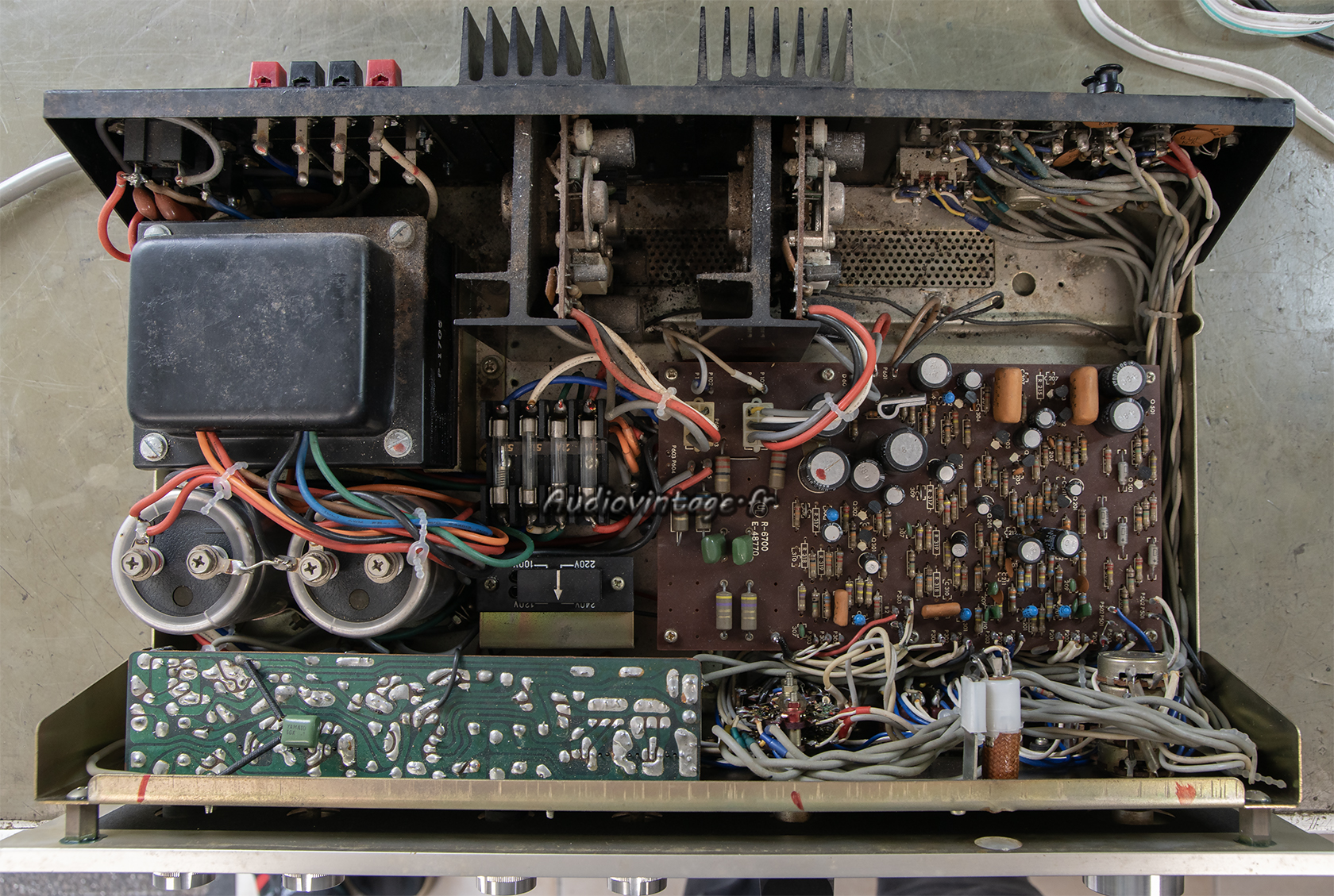

Je note de l’oxydation, y compris sur le châssis, l’ampoule « on » est HS, les commandes sont très encrassées, la valeur du fusible secteur est incorrecte.
La distorsion mentionnée par le propriétaire semble provenir de l’encrassement des commandes.

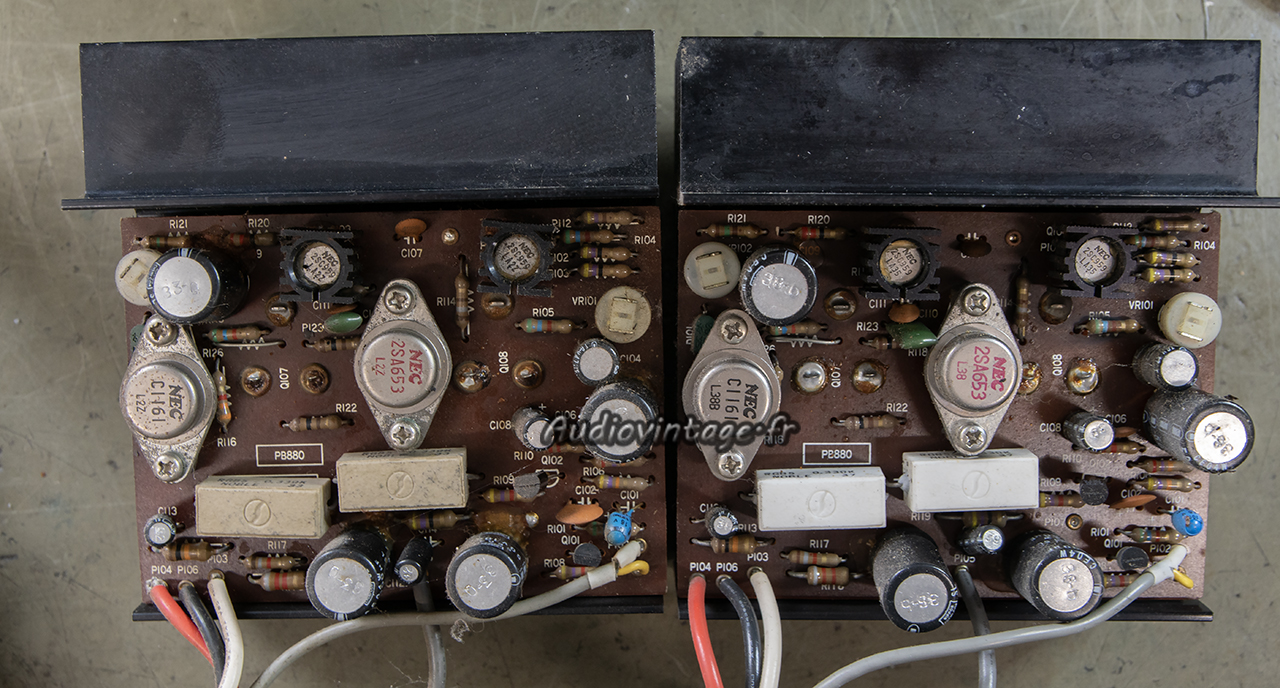

Les deux circuits d’amplifications sont retirés.

Les condensateurs chimiques et certains transistors sont remplacés.
Il y a quelque chose d’important à faire dans ces Luxman, concernant certains transistors montés sur ces circuits, mais je n’en dirai pas plus.
Je rappelle que les articles présentés sur Audiovintage ne sont PAS des didacticiels et que je passe donc sous silence certaines interventions parfois absolument nécessaires, fruits de mon expérience et des nombreuses heures passées…

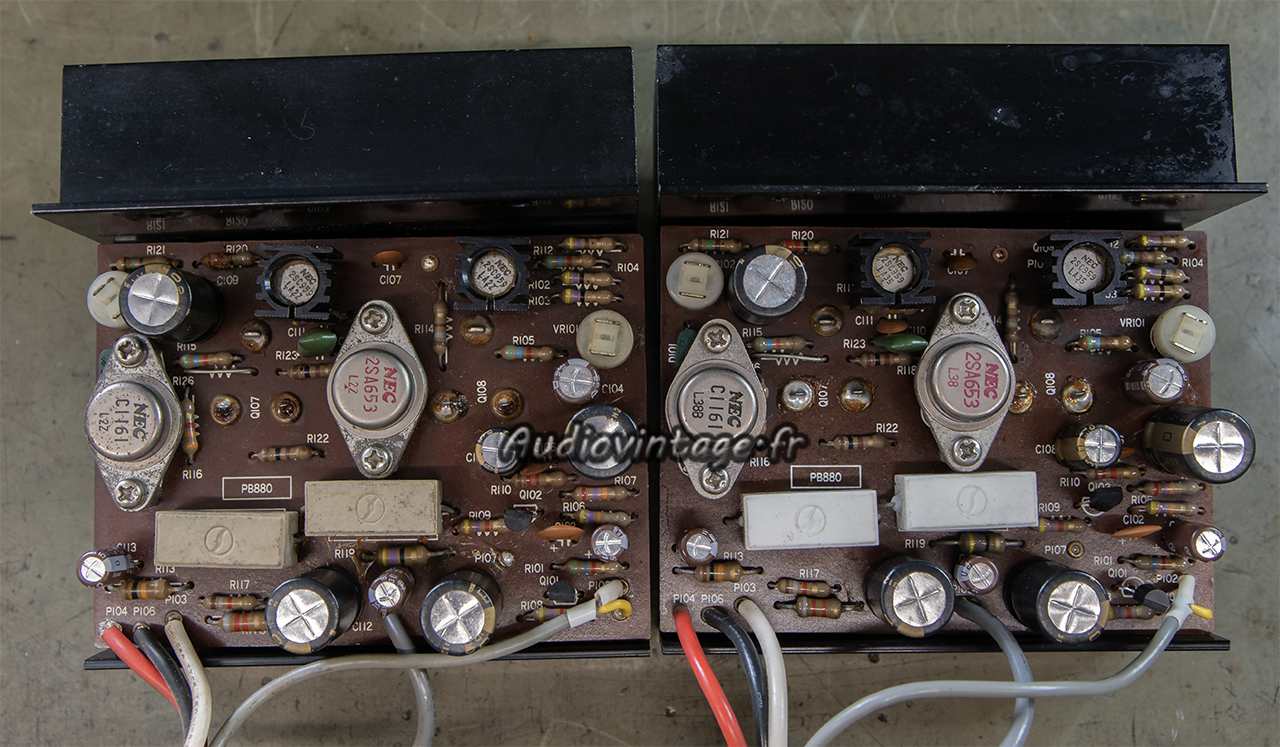

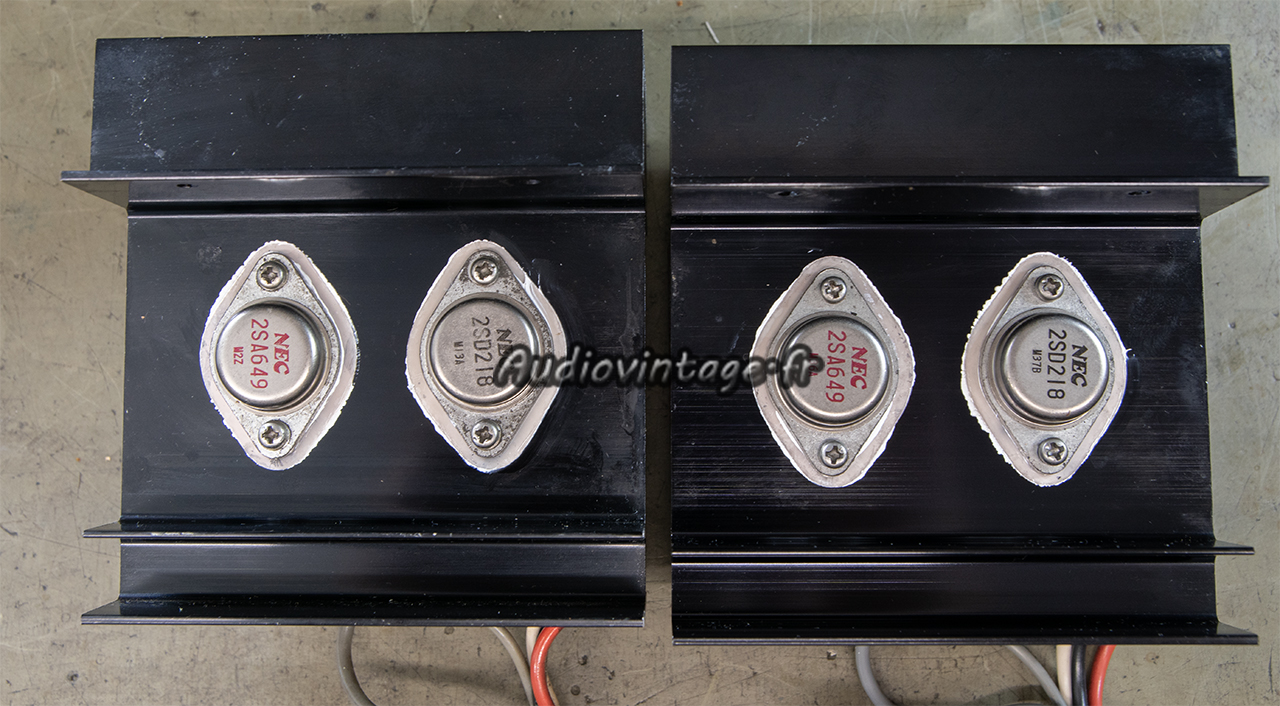

Les transistors de puissances sont retirés, nettoyés, testés puis remontés sur des isolants neufs et de la graisse fraiche.

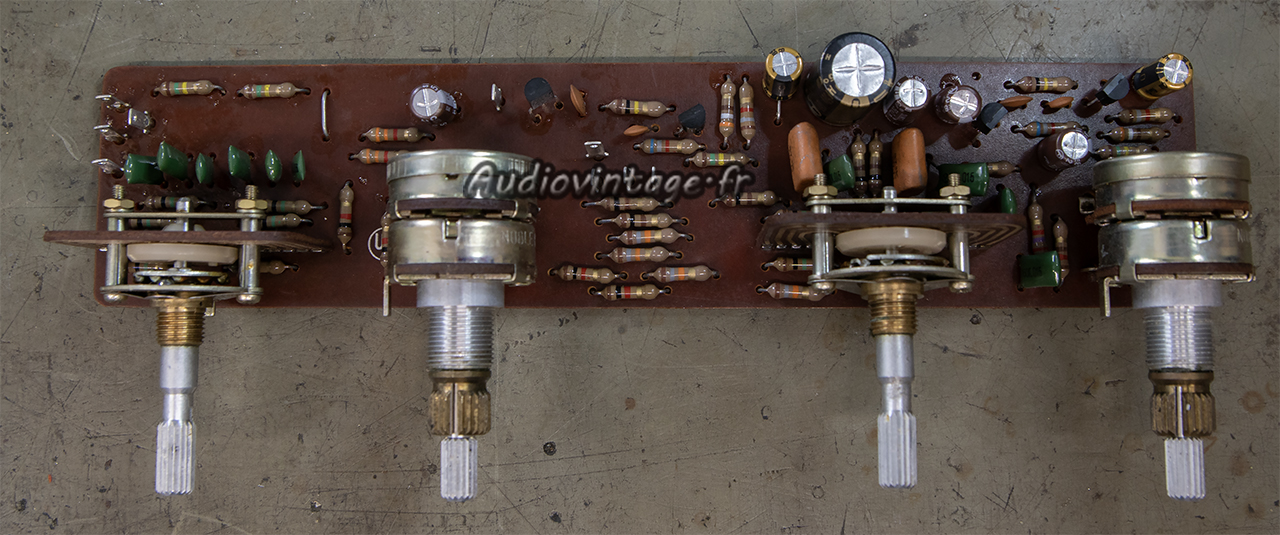

Le circuit de tonalité.

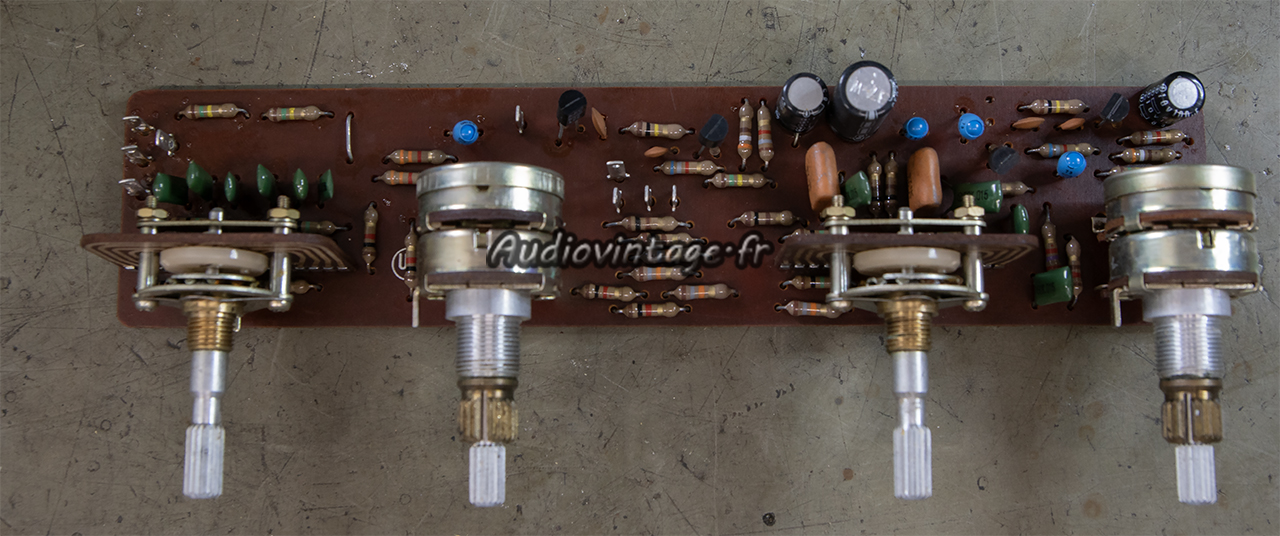

Condensateurs chimiques et transistors remplacés.

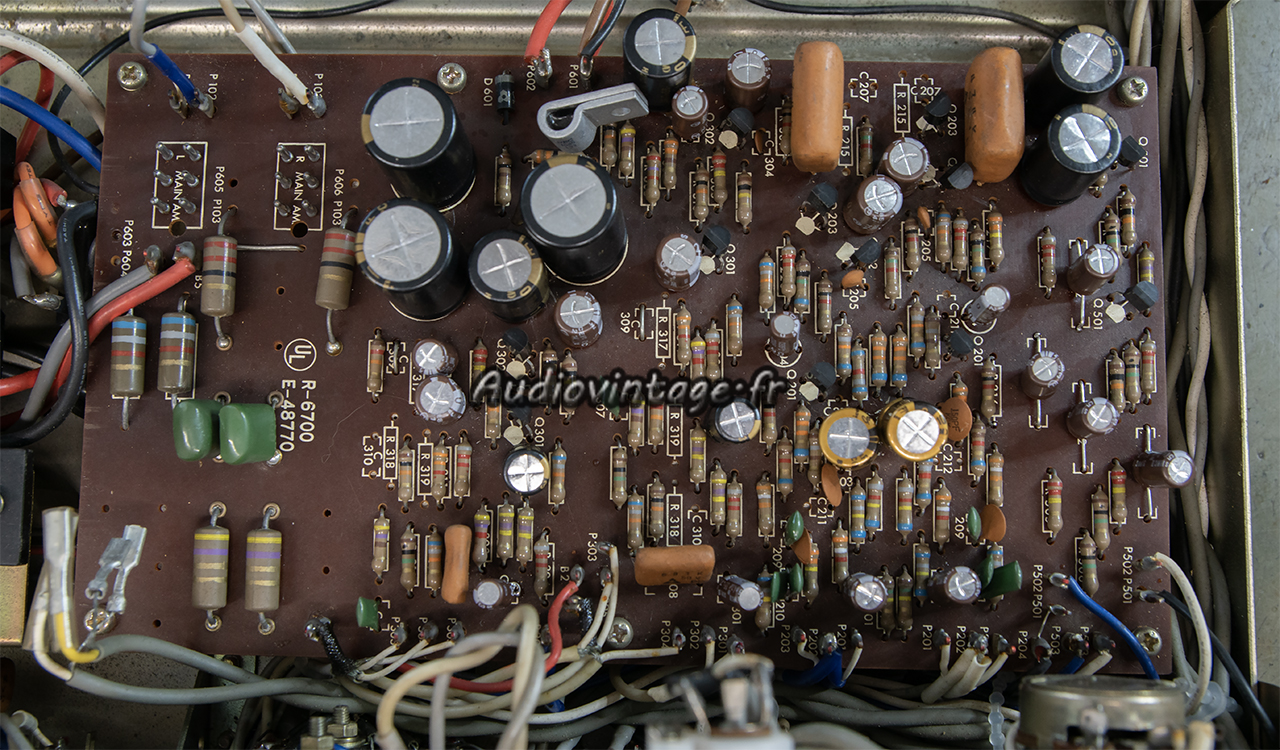

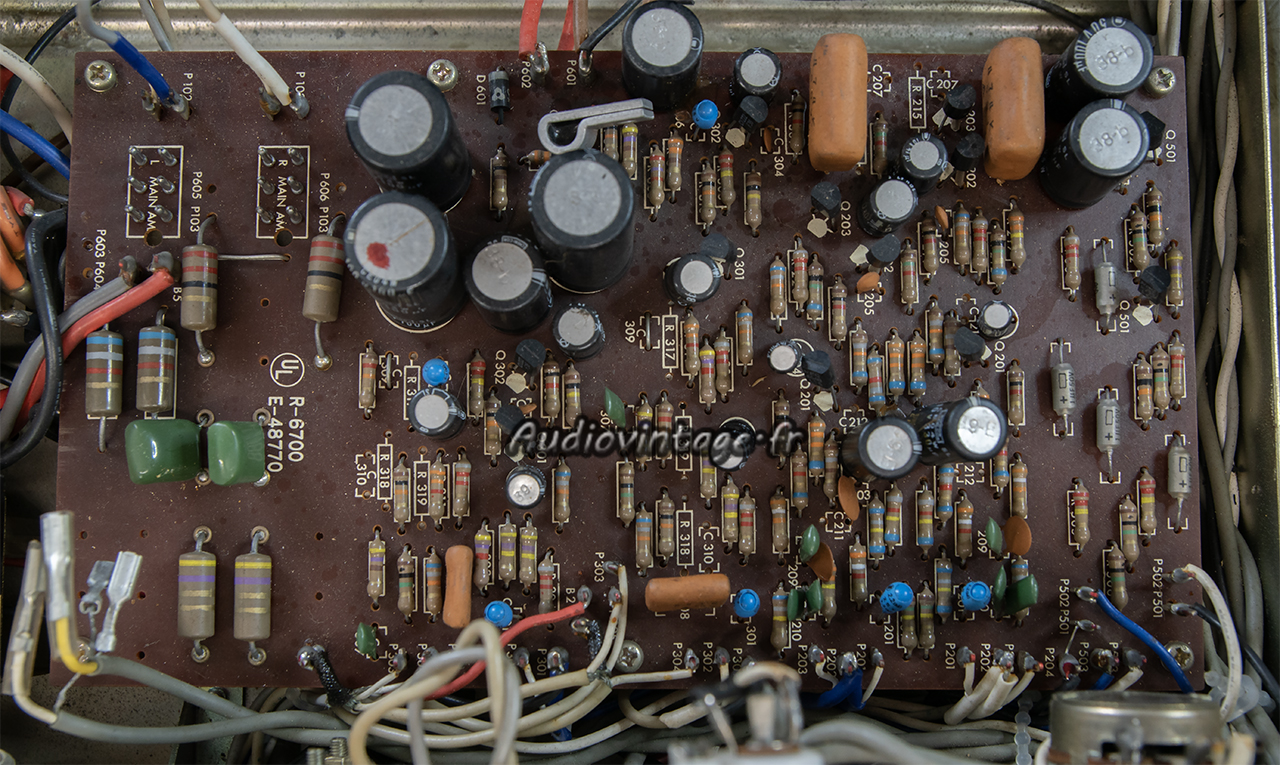

Le circuit principal qui regroupe entre autres, l’alimentation et l’étage phono.

Tous les condensateurs chimiques ainsi que la grande majorité des transistors sont remplacés.

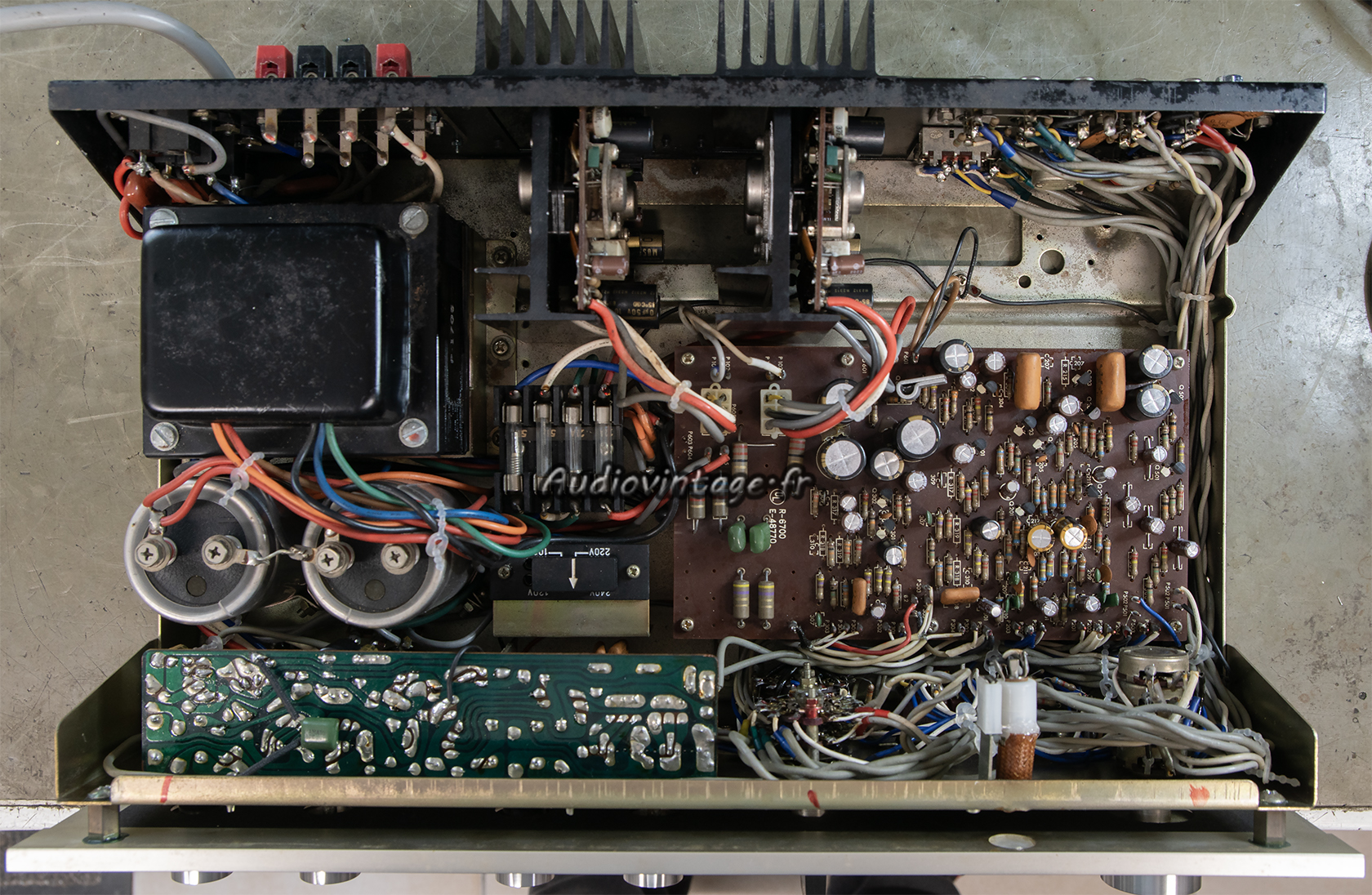

Je remonte le tout, les commande sont été nettoyées précédemment, les réglages de courant de repos et d’offsets sont ajustés, un fusible de bon calibre vient prendre place à l’arrière de la machine, l’ampoule HS est remplacée.
Terminé.

Enfin presque terminé…
Je n’ai pas rencontré de soucis pour les réglages, et l’écoute rapide à niveau faible ne semble pas présenter de problème.

Sauf que la première mesure réalisée montre le contraire.
Un canal distord fortement, pas suffisamment pour que ce soit audible à faible volume, mais c’est anormal et je ne peux décemment pas rendre un appareil dans cet état.
Après recherche, j’ai dû remplacer une résistance sur le canal en question, résistance parfaitement saine visuellement, mais HS à la mesure.
OUI, les mesures sont indispensables après restauration d’un appareil. NON, une écoute même attentive ne suffit pas.
Cessez de confier vos appareils à des techniciens qui se contentent de faire confiance à leur « oreille d’or » !

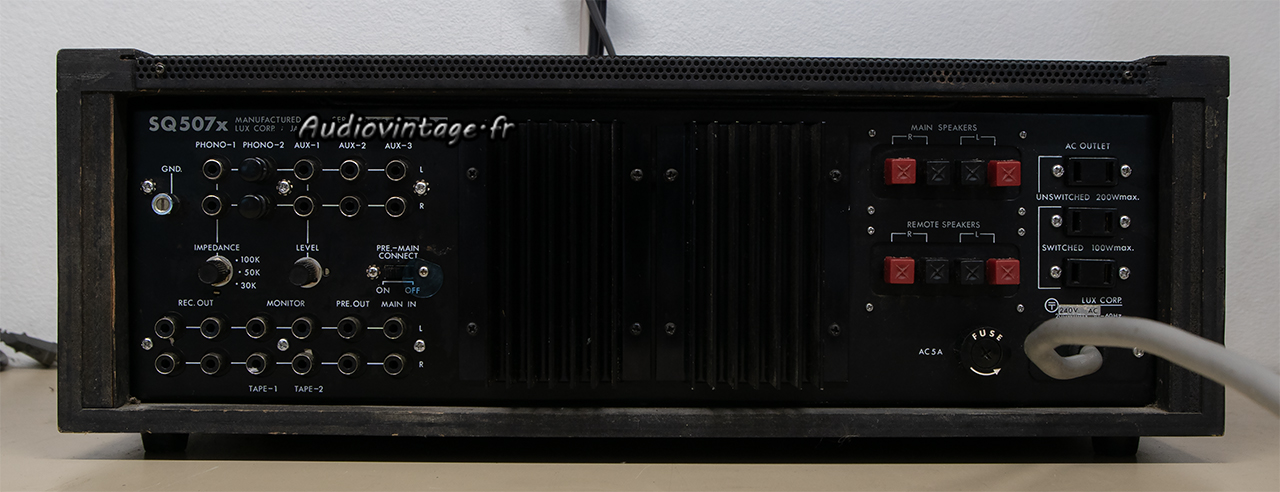

Connectique.

Les mesures :

Les mesures sont nécessaires, il n’est pas concevable de parler de restauration ou de remise en état sans contrôler le résultat par un passage au banc audio professionnel conçu à cet usage.
Ne confiez pas vos précieux appareils à des techniciens qui ne veulent pas faire ces mesures. C’est le seul et unique moyen de vérifier si l’appareil est en bon état de fonctionnement et conforme aux caractéristiques attendues.
L’expérience et les compétences du technicien qui réalise ces mesures lui permettent de visualiser un éventuel problème passé inaperçu à l’oreille, mais qui ne manquera pas de venir jouer les trouble-fête à court terme.
C’est donc l’assurance pour vous d’avoir une machine qui a été correctement remise en état, et pour le technicien, de ne pas vous revoir pour ce même appareil.
Pour autant les mesures affichées ici ne permettent pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Distorsion à 2x50w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, « bass boost » activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres “low” et “high” activés.

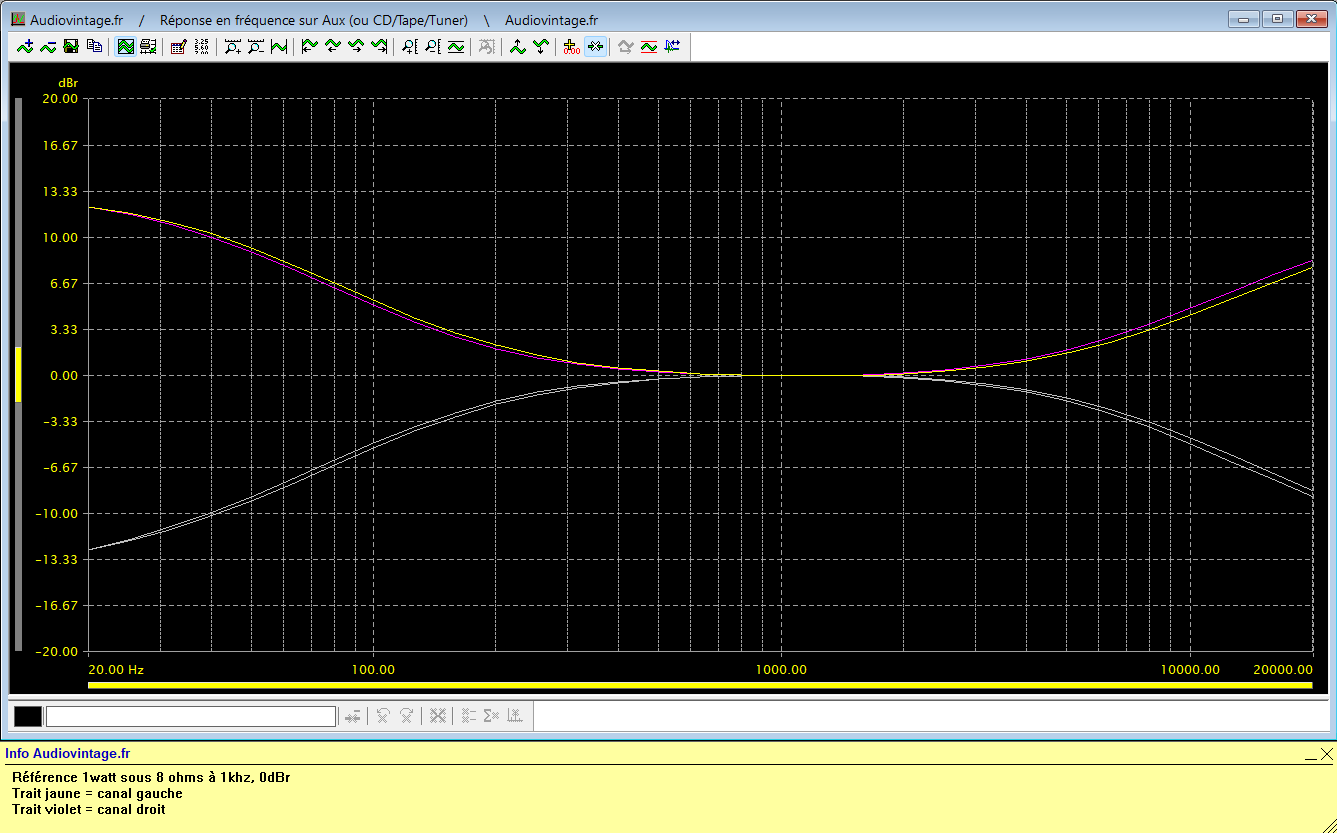

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au maxi puis au mini.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Rapport signal bruit à 2x50w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

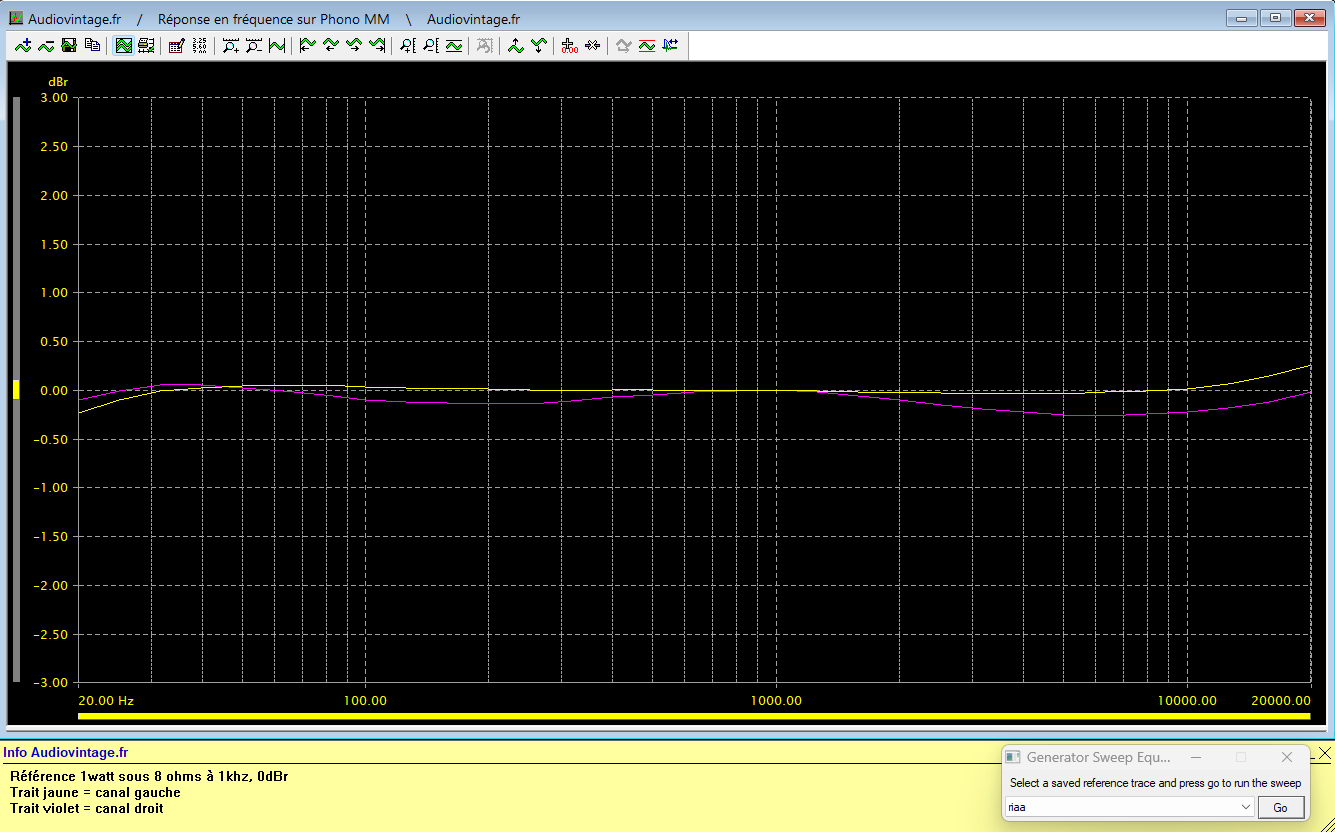

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Rapport signal bruit à 2x50w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
