Restauration d’un amplificateur intégré Technics SU-8080.
Ce modèle à habituellement des soucis de contacts dans les commandes « main amp » et des trois sélecteurs à leur droite.
C’est effectivement le cas ici et rend l’utilisation de l’appareil compliquée avec de multiples manipulations pour tenter d’avoir du son présent et correct sur les deux canaux.

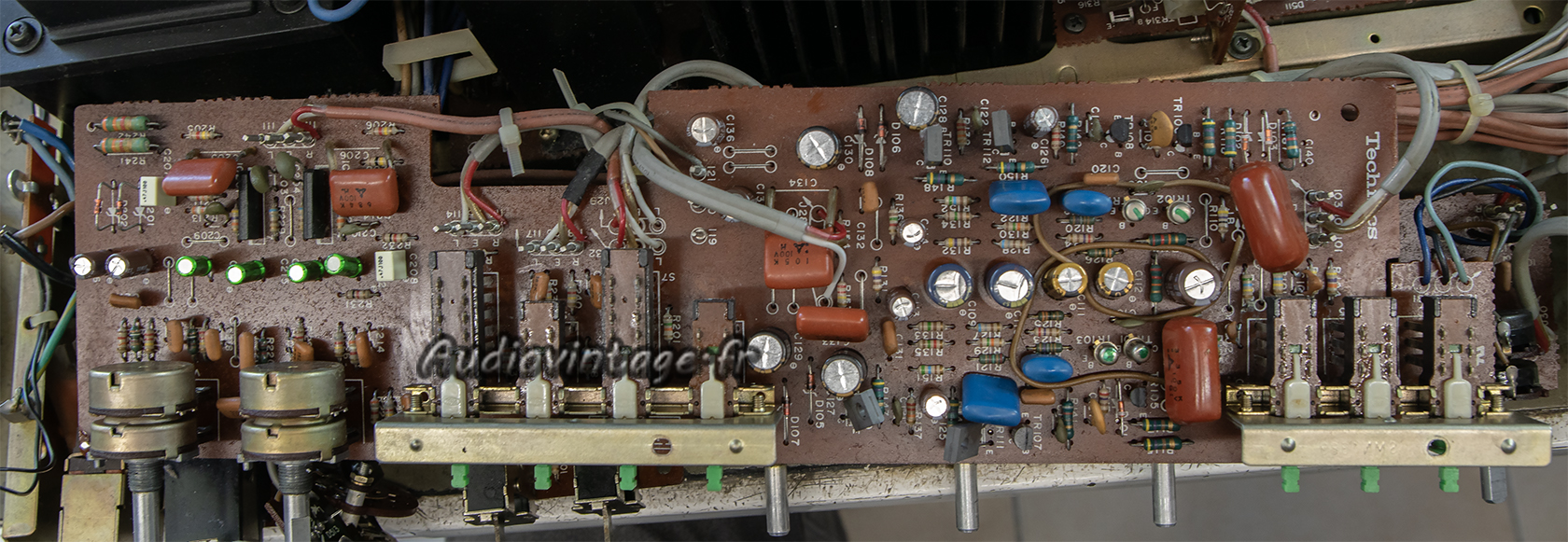

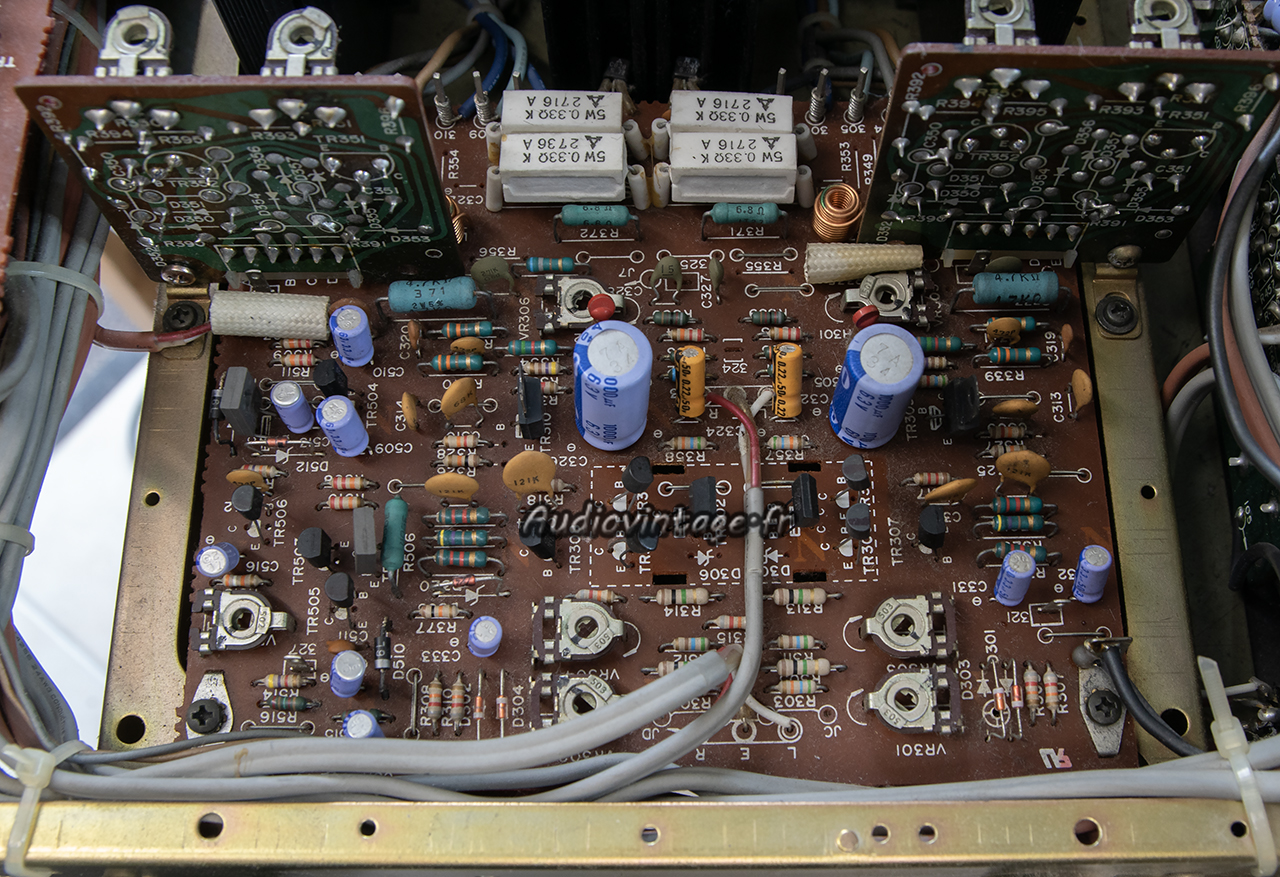

Le circuit principal « driver ».
Remplacement de tous les condensateurs chimiques et d’une douzaine de transistors.

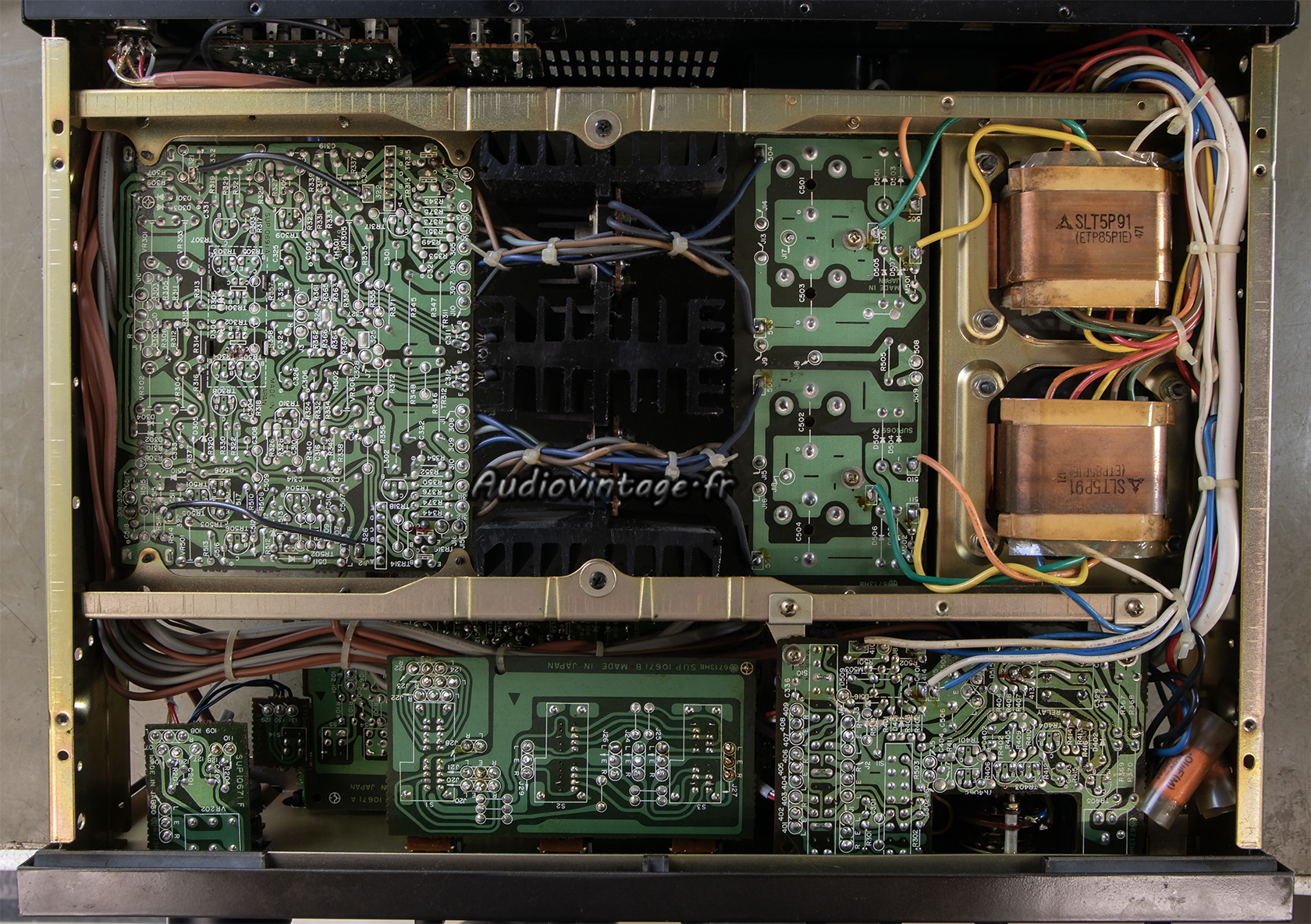

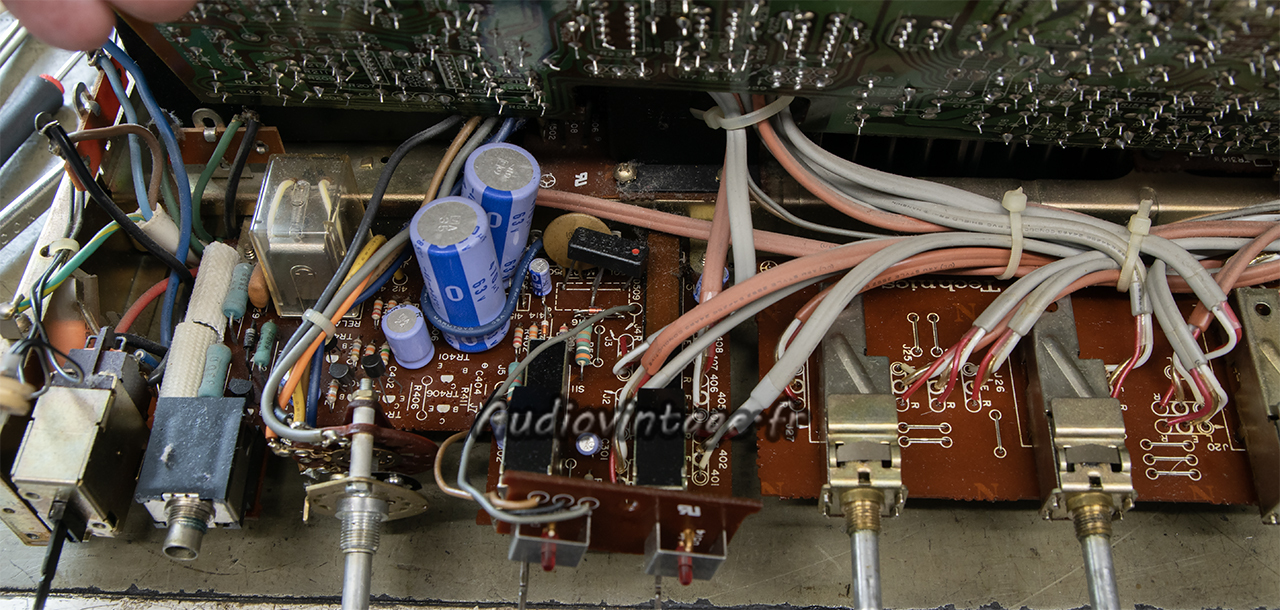

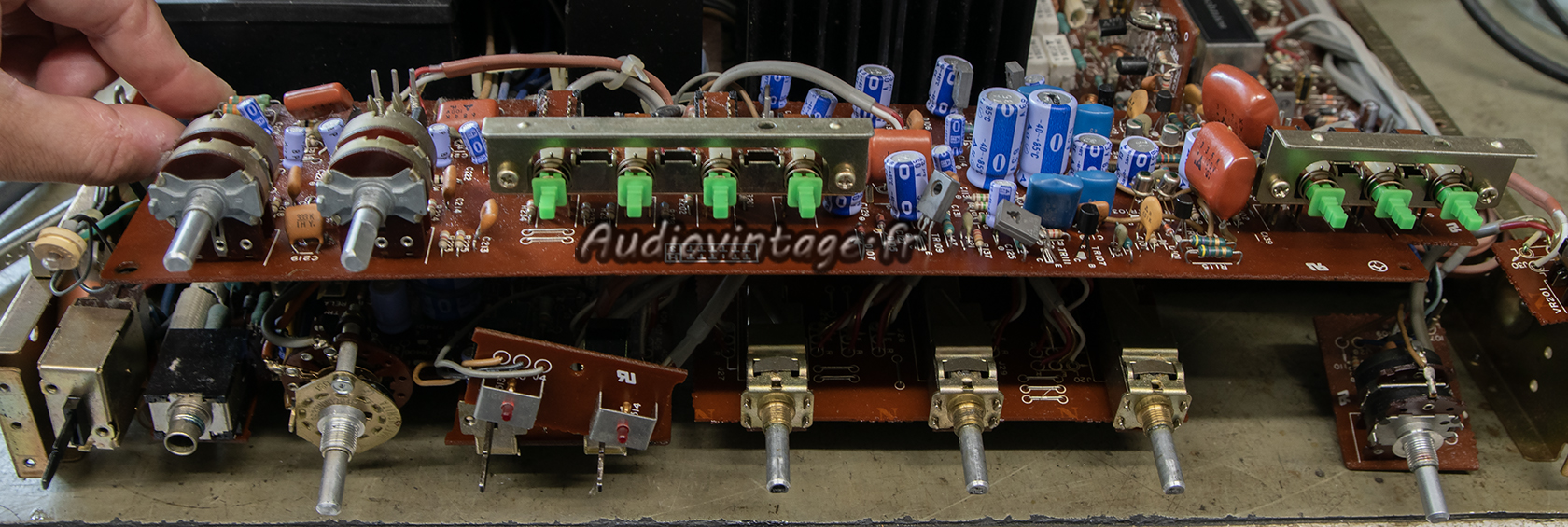

Un long démontage est nécessaire pour accéder aux circuits situés derrière la façade.

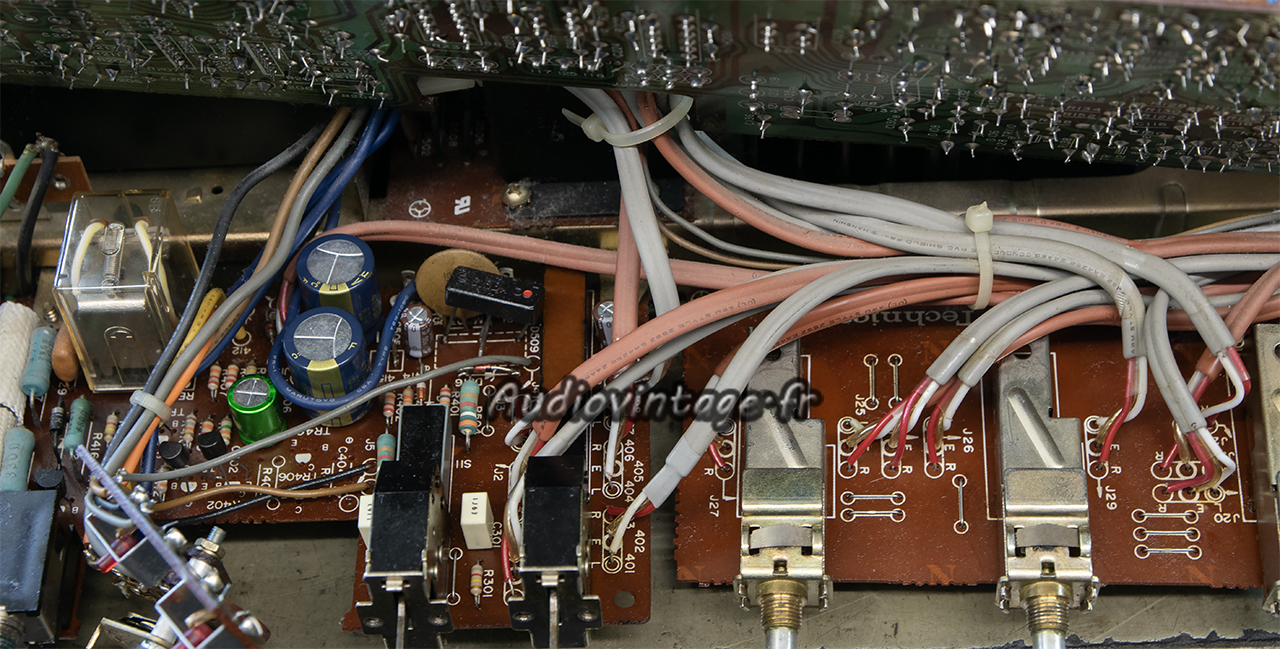

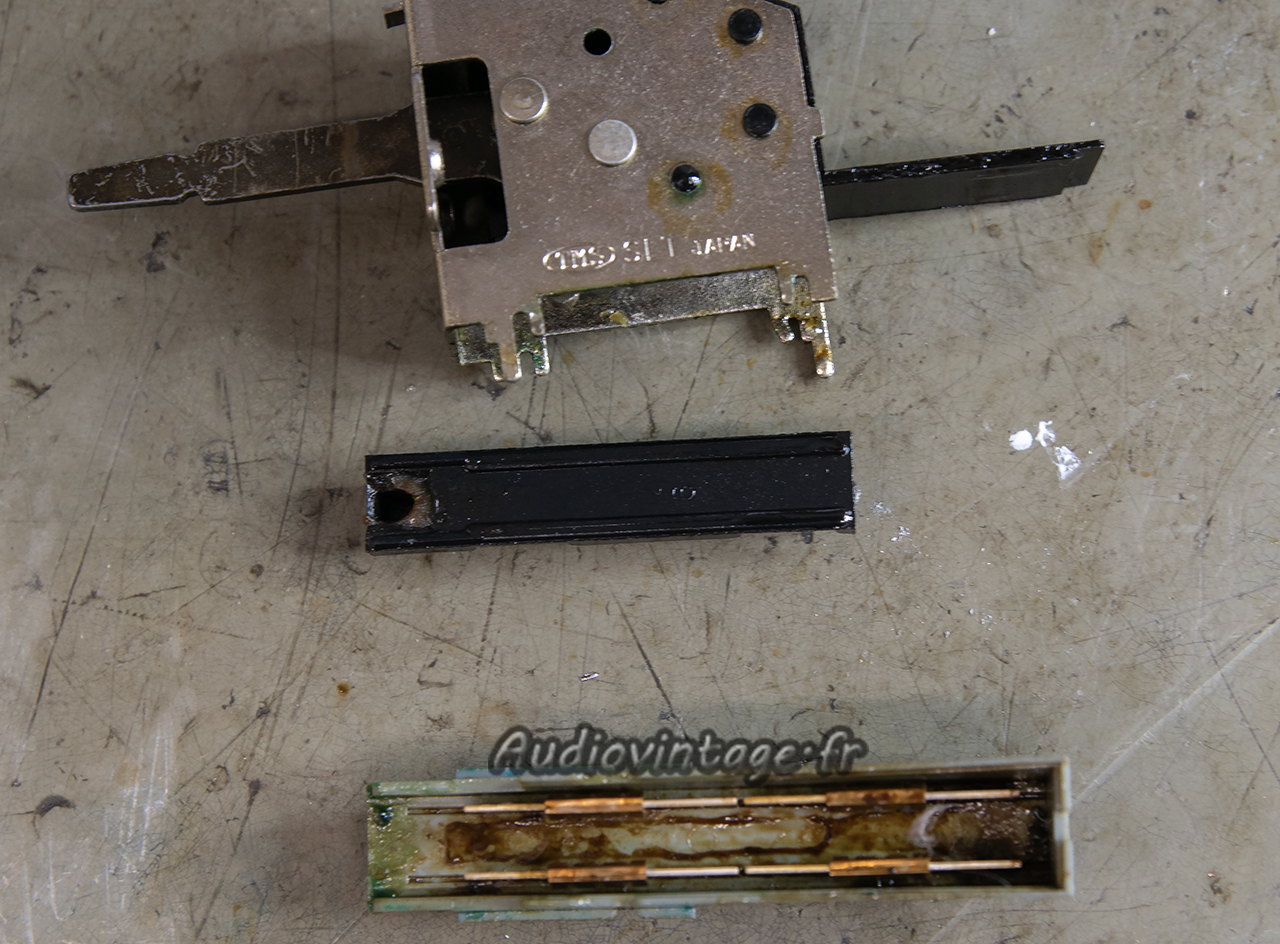

Voici l’état d’une des cinq commandes à nettoyer. Dans cet état, il est même surprenant que l’appareil puisse encore diffuser quoi que ce soit…
Le relais à été retiré et ses contacts désoxydés. Les commandes remontées après un nettoyage complet suite à leur dessertissage.

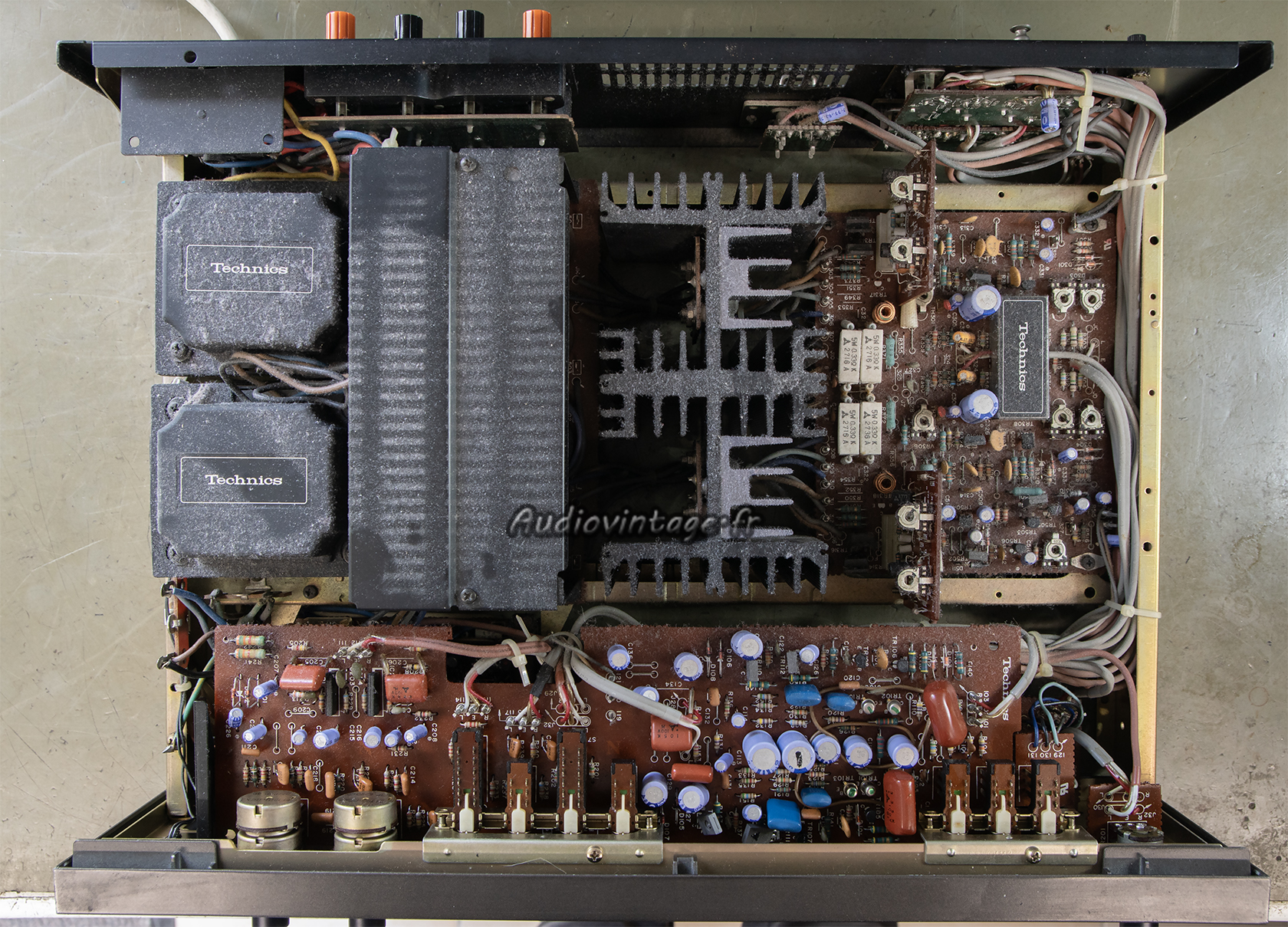

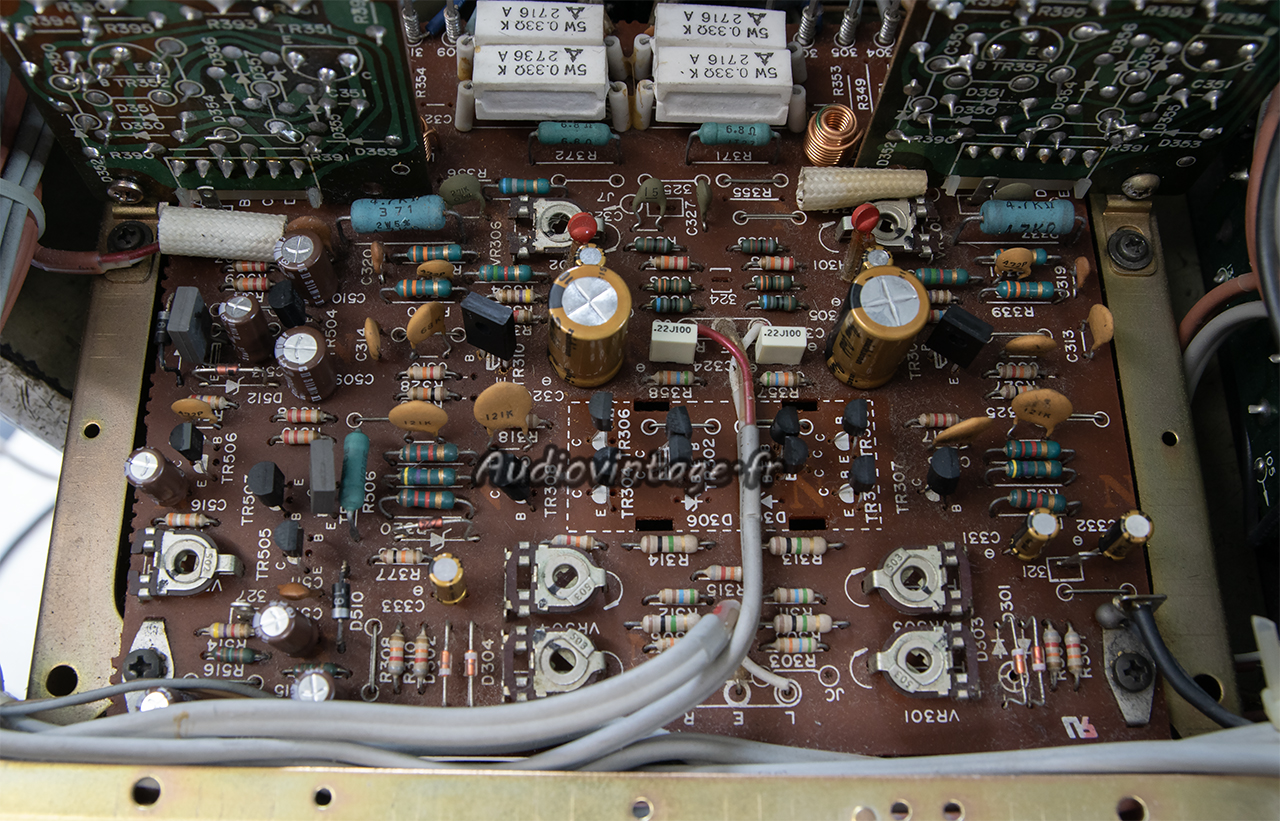

Tous les condensateurs chimiques et quelques transistors sont remplacés.

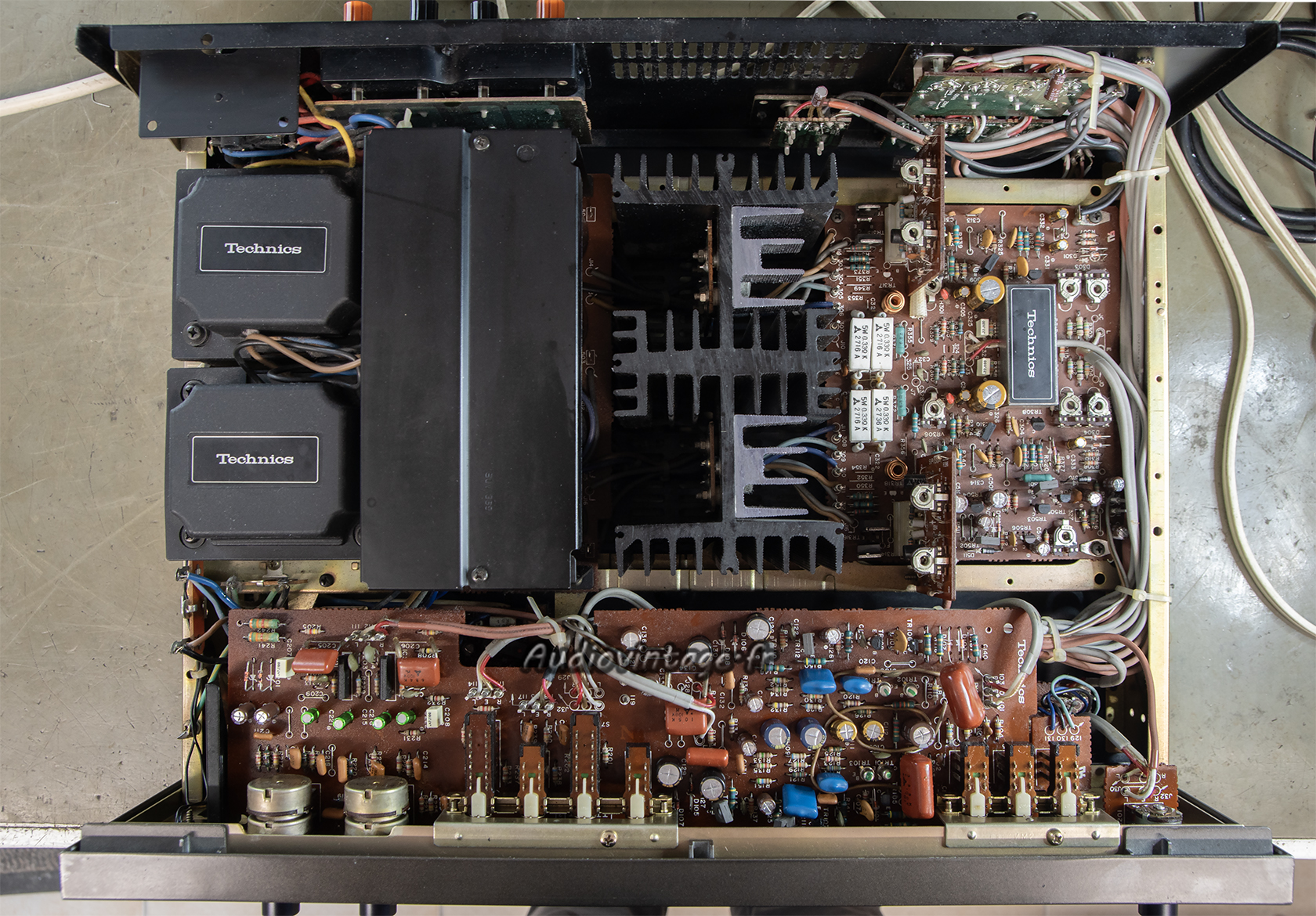

Réassemblage de l’appareil puis réglages.
Terminé.

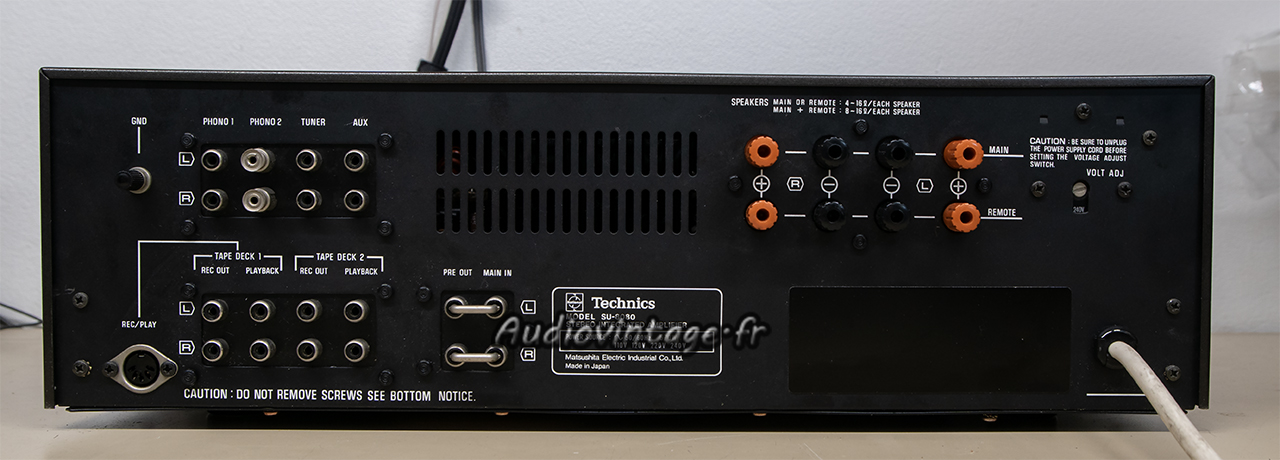

Connectique.
Les mesures :
Les mesures sont nécessaires, il n’est pas concevable de parler de restauration ou de remise en état sans contrôler le résultat par un passage au banc audio professionnel conçu à cet usage.
Ne confiez pas vos précieux appareils à des techniciens qui ne veulent pas faire ces mesures. C’est le seul et unique moyen de vérifier si l’appareil est en bon état de fonctionnement et conforme aux caractéristiques attendues.
L’expérience et les compétences du technicien qui réalise ces mesures lui permettent de visualiser un éventuel problème passé inaperçu à l’oreille, mais qui ne manquera pas de venir jouer les trouble-fête à court terme.
C’est donc l’assurance pour vous d’avoir une machine qui a été correctement remise en état, et pour le technicien, de ne pas vous revoir pour ce même appareil.
Pour autant les mesures affichées ici ne permettent pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.
Distorsion à 2x72w sous 8 ohms, entrée aux, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

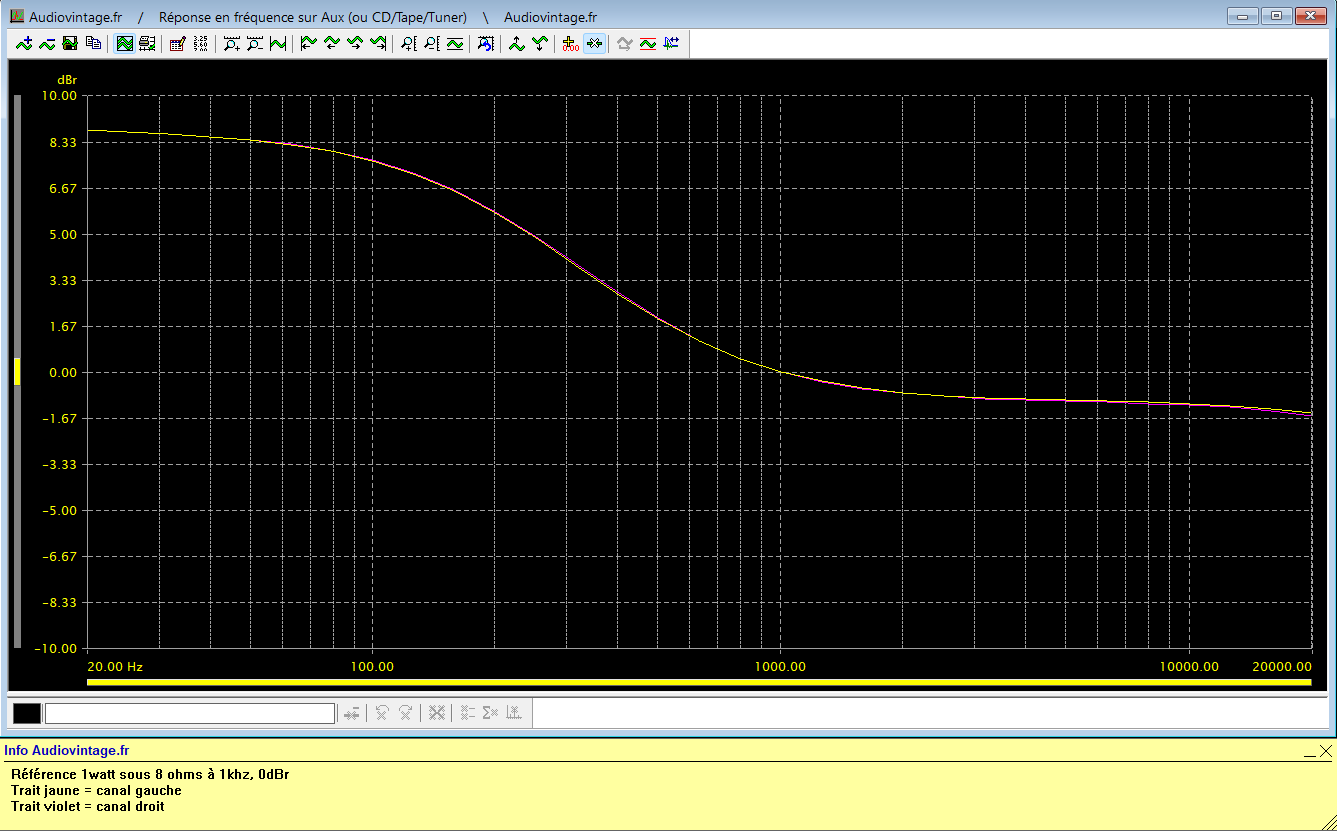

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtre activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtre subsonic activé.

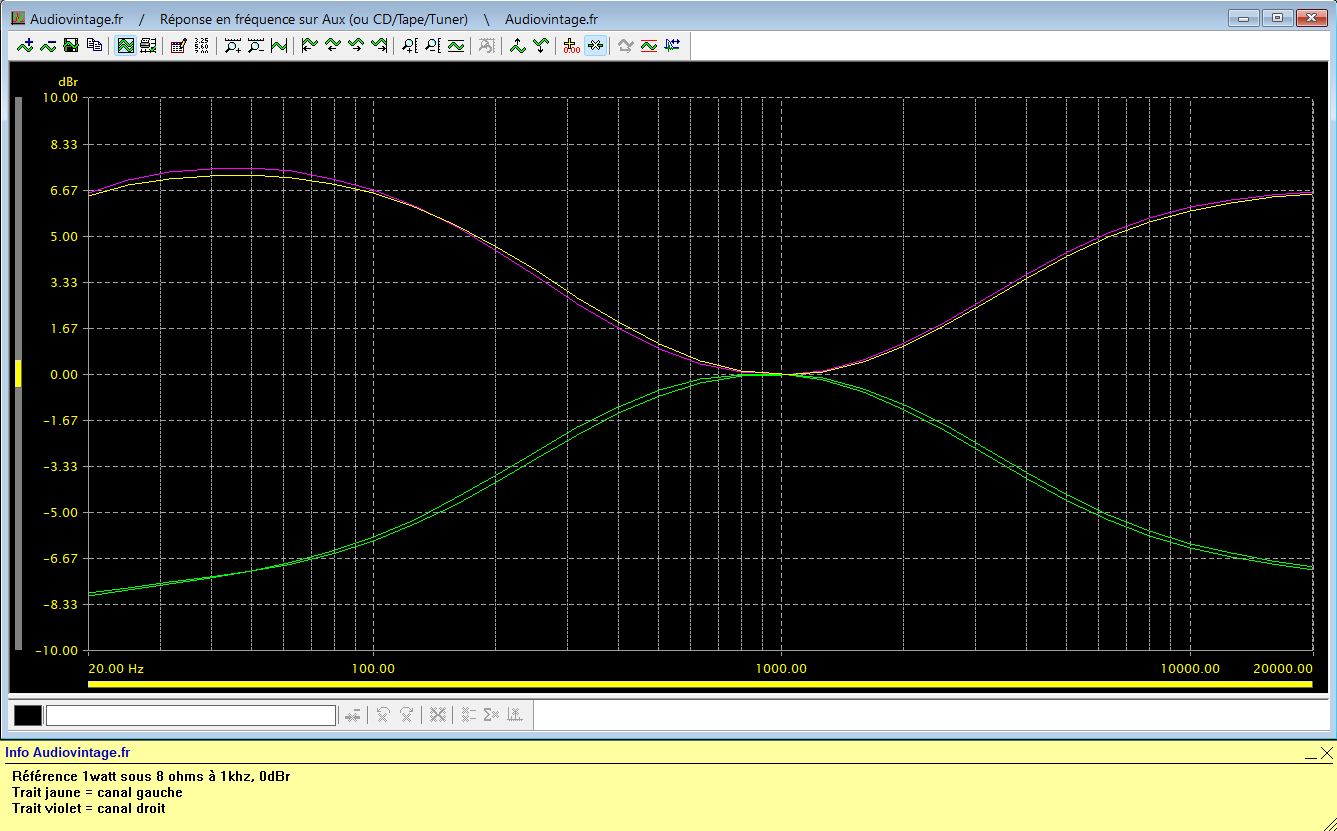

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.
Rapport signal bruit à 2x72w sous 8 ohms, entrée aux, tone defeat.
Les mesures sur entrée phono :

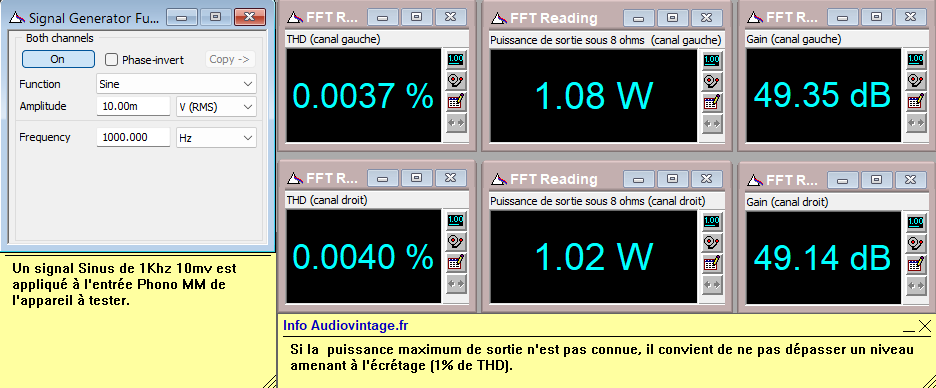

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

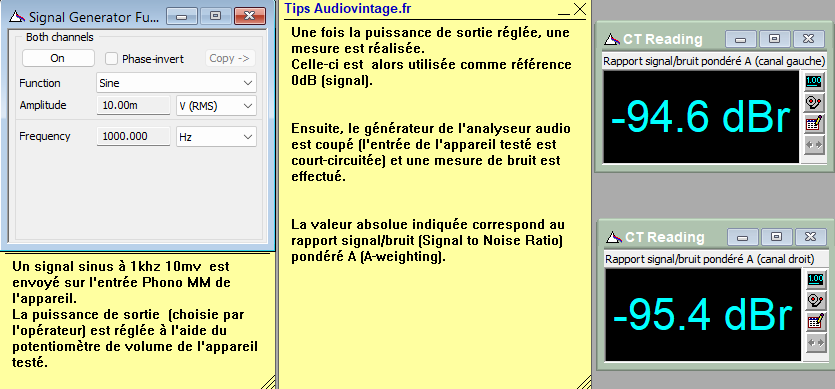

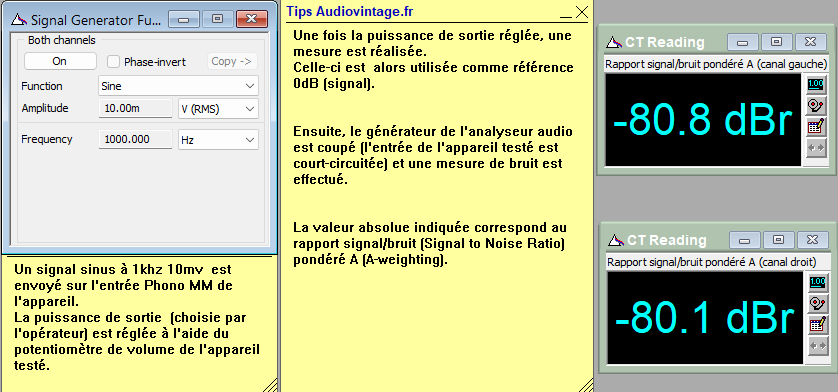

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.
Rapport signal bruit à 2x72w sous 8 ohms, entrée phono, tone defeat.
Les mesures à l’oscilloscope :

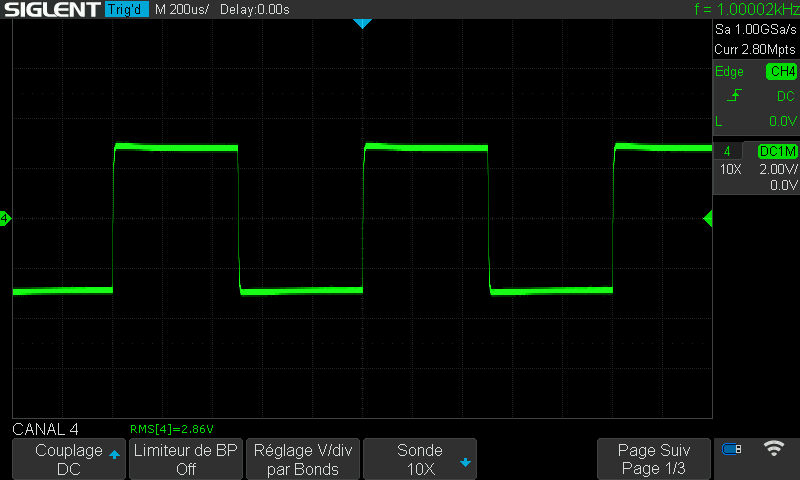

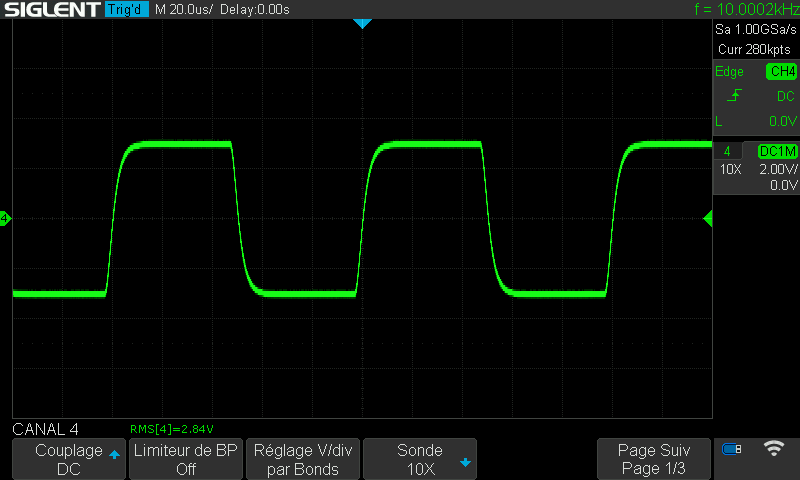

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
