Sauvetage d’un Sansui AU-555 passablement bricolé.
Le boucher-charcutier qui est intervenu dans ce pauvre Sansui sait probablement préparer de très bonnes andouilles et il aurait dû s’en tenir à ses compétences dans ce domaine plutôt que de tenter quoi que ce soit dans cette machine.
TOUT est à reprendre, vous aurez noté le plus visible, transistors divers et variés, condensateurs chimiques de récupération (au mieux), soudures dégueulasses (désolé je ne vois pas d’autre qualificatif qui conviendrait).
Pour l’anecdote, le condensateur de filtrage d’occasion mis en place fait 12.000uf contre 2200uf pour l’original…
Mais ce n’est pas tout, il n’y a aucun fusible du bon type et de la bonne valeur, l’ampoule « on » est une 6 volts, qui est alimentée à presque 7 volts, elle ne va pas durer longtemps.
Je constaté également une distorsion très importante sur un canal, on dépasse largement les 5% de dht à pleine puissance, le potentiomètre aigu du canal droit à un problème et provoque des grésillements lors de sa manipulation.
Enfin, aléatoirement, à l’extinction de l’appareil, l’appareil fait disjoncter l’installation électrique de l’atelier.
Commençons par ce souci de potentiomètre aigu.
Je pense qu’un effort trop important a été fait pour retirer le bouton du potentiomètre en façade de l’appareil, ce qui a eu pour conséquence de plier les balais qui ne font plus un contact franc sur la piste en carbone.
On peut aussi noter que la partie en plastique transparent est fêlée.
Je suis donc intervenu pour que les balais appuis de nouveau correctement sur la piste puis j’ai recollé la partie fêlée.
Il fonctionne correctement mais il faudra être délicat en cas de retrait du bouton.
Concernant les transistors de puissances, j’avais en réserve quelques transistors Toshiba absolument NOS (New Old Stock) qui font parfaitement le travail ici.
Les nouvelles « canettes » sont en place.
Le circuit d’amplification, dans quel état !
Transistors, condensateurs, résistances ajustables, fusibles…
Un des deux circuits de tonalité.
Révisé. Le second circuit reçoit des soins identiques.
Le circuit d’entrée et phono.
Condensateurs chimiques et transistors neufs.
Concernant le fait qu’il fait disjoncter aléatoirement mon installation électrique, j’ai d’abord jeté un œil au switch on/off qui n’est plus de première fraicheur.
Dans cet exemplaire (j’insiste sur ce point), il est double.
A l’extinction, il coupe l’alimentation secteur mais il met aussi le condensateur de filtrage à la masse.
Que se passe-t-il si le switch n’est plus parfaitement « équilibré » et met le condensateur à a la masse quelque millisecondes avant de couper l’alimentation ?
Bref, j’ai nettoyé correctement le switch, je l’ai remonté, j’ai remplacé le condensateur de sécurité qui lui est connecté et j’ai supprimé cette mise à la masse que je n’ai jamais rencontré dans aucun des autres AU-555 que j’ai eu entre les mains…
Problème réglé.
Les commandes sont nettoyées, l’ampoule « on » remplacée, les diodes de redressement également, les courants de repos sont ajustés.
Les réglages de symétrie d’écrêtage seront réalisés lors des mesures au banc.
Connectique. Les borniers A ont été remplacés pour autoriser l’utilisation de fiches bananes mâles.
Les mesures :
Les mesures sont nécessaires, il n’est pas concevable de parler de restauration ou de remise en état sans contrôler le résultat par un passage au banc audio professionnel conçu à cet usage.
Ne confiez pas vos précieux appareils à des techniciens qui ne veulent pas faire ces mesures. C’est le seul et unique moyen de vérifier si l’appareil est en bon état de fonctionnement et conforme aux caractéristiques attendues.
L’expérience et les compétences du technicien qui réalise ces mesures lui permettent de visualiser un éventuel problème passé inaperçu à l’oreille, mais qui ne manquera pas de venir jouer les trouble-fête à court terme.
C’est donc l’assurance pour vous d’avoir une machine qui a été correctement remise en état, et pour le technicien, de ne pas vous revoir pour ce même appareil.
Pour autant les mesures affichées ici ne permettent pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures sur entrée Aux :

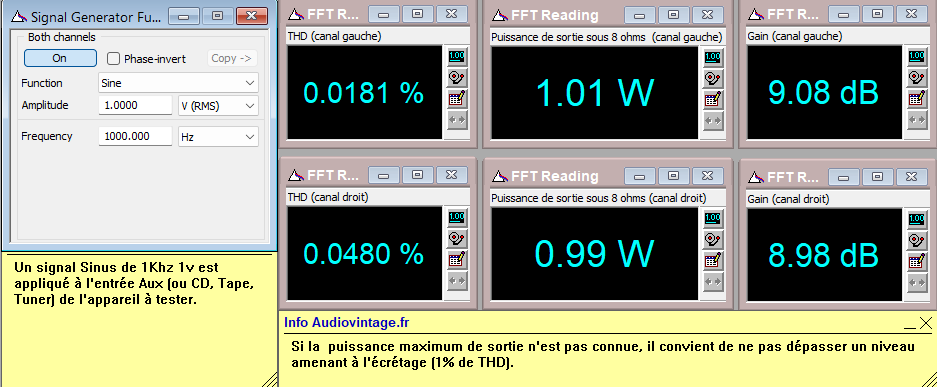

Distorsion à 2x1w sous 8 ohms, entrée aux.
Distorsion à 2x20w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

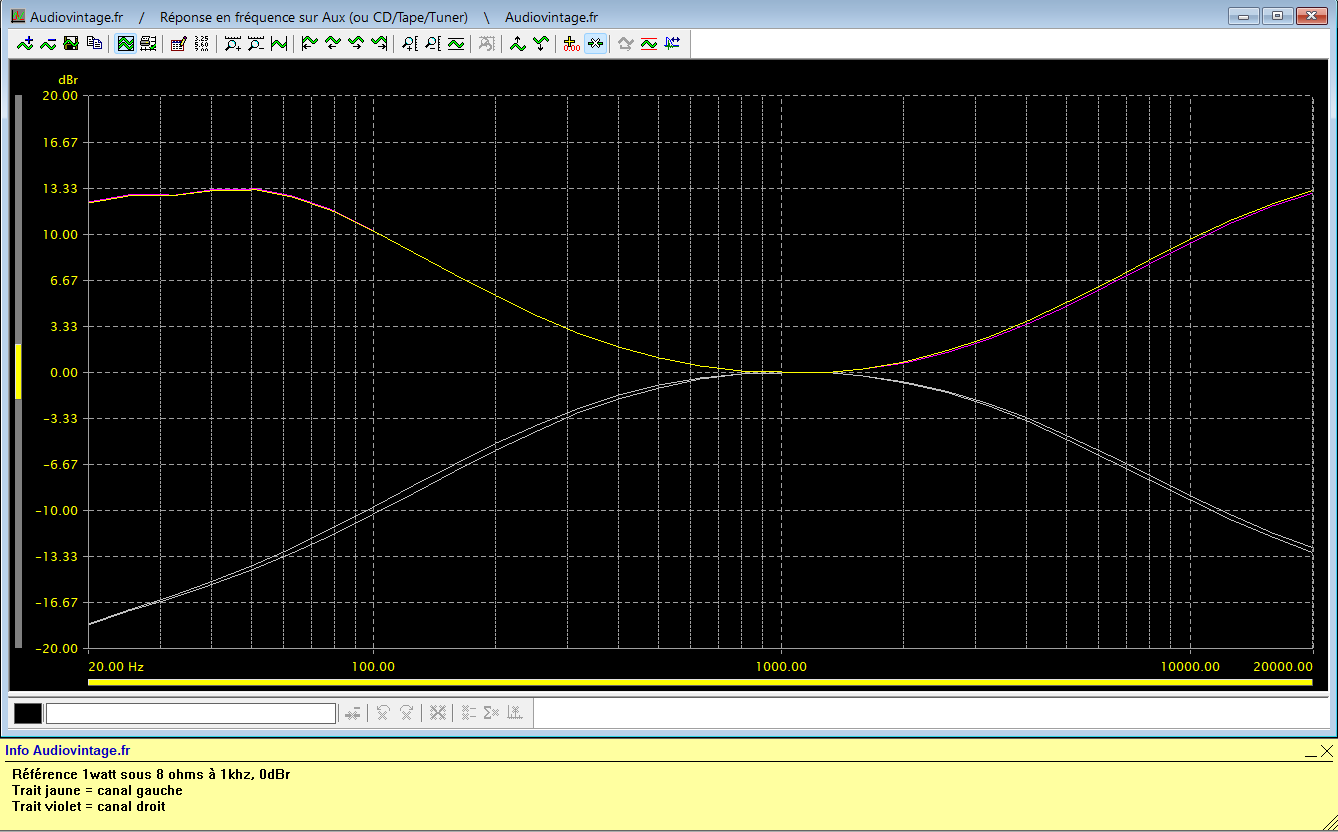

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.
Rapport signal bruit à 2x20w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono.

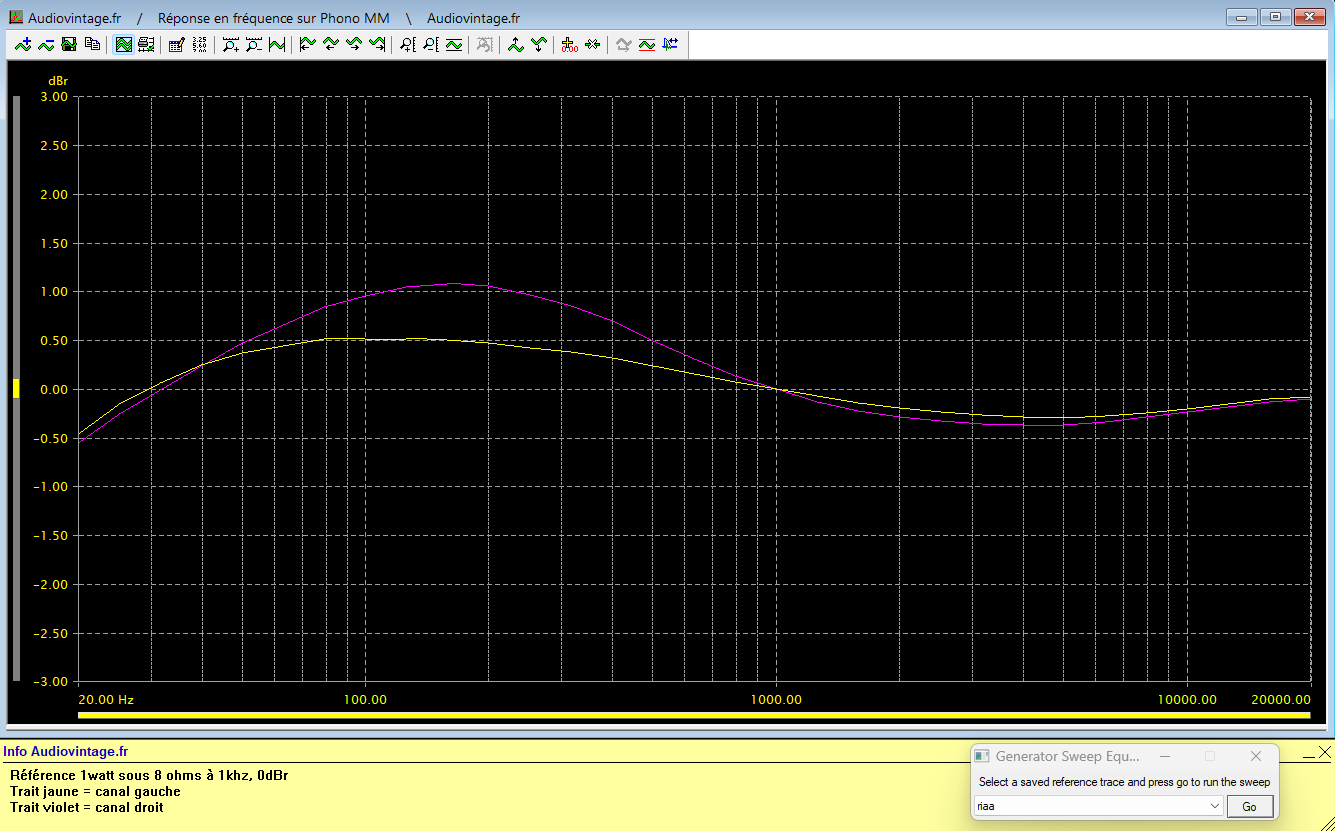

réponse en fréquence à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

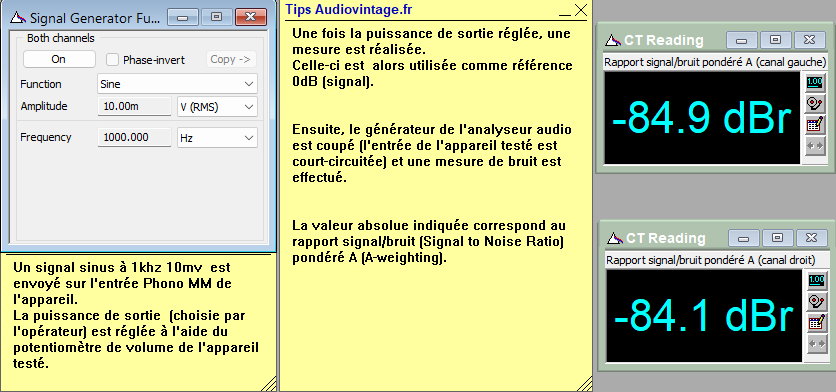

Rapport signal bruit à 2x20w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :

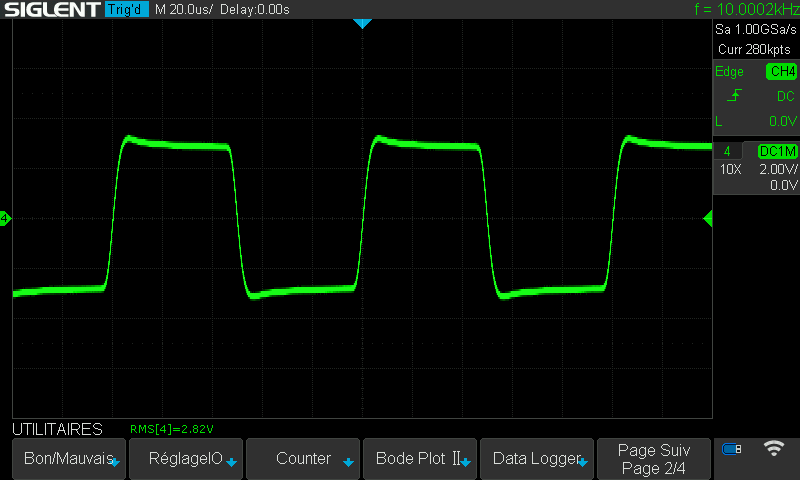

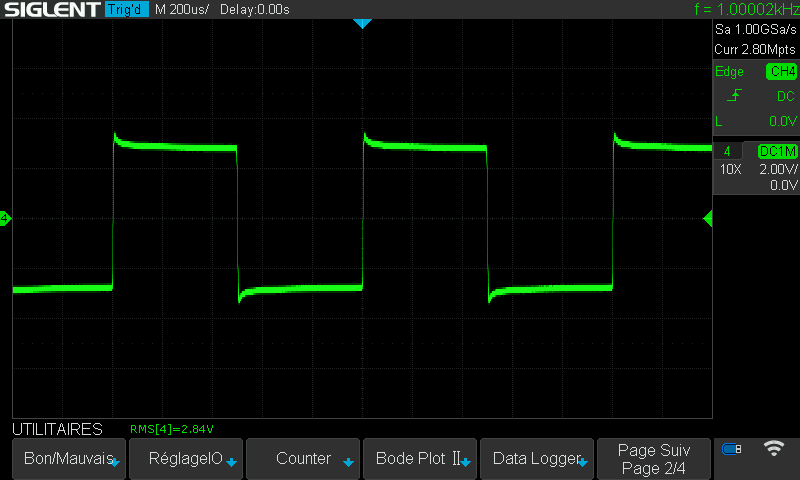

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
