Un « petit » Sansui AU-217 en souffrance. Un sauvetage s’impose !

Sansui AU-217
Le Sansui a pris l’humidité, un peu d’oxydation sous l’appareil, rien de bien méchant cependant.
Il se met en route, le relais clique mais il n’y a aucun son à gauche.
La panne est due au décès d’une résistance, coupée. Je vais également procéder à la révision complète de l’engin, celui-ci étant destiné à alimenter une jolie paire de Cabasse.

Sansui AU-217

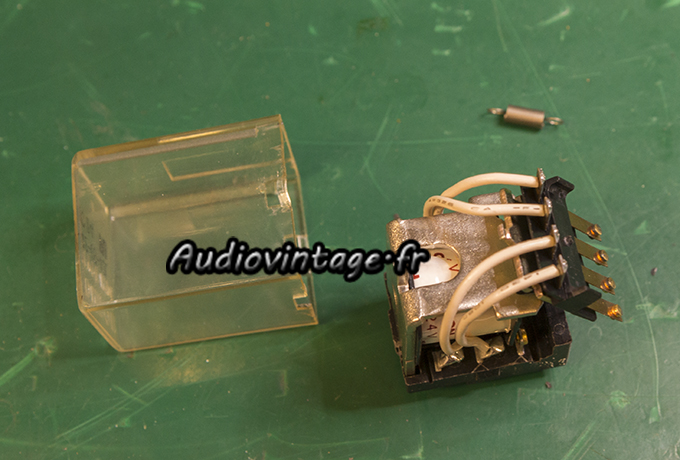

Démontage du relais de protection et nettoyage des contacts.

Sansui AU-217

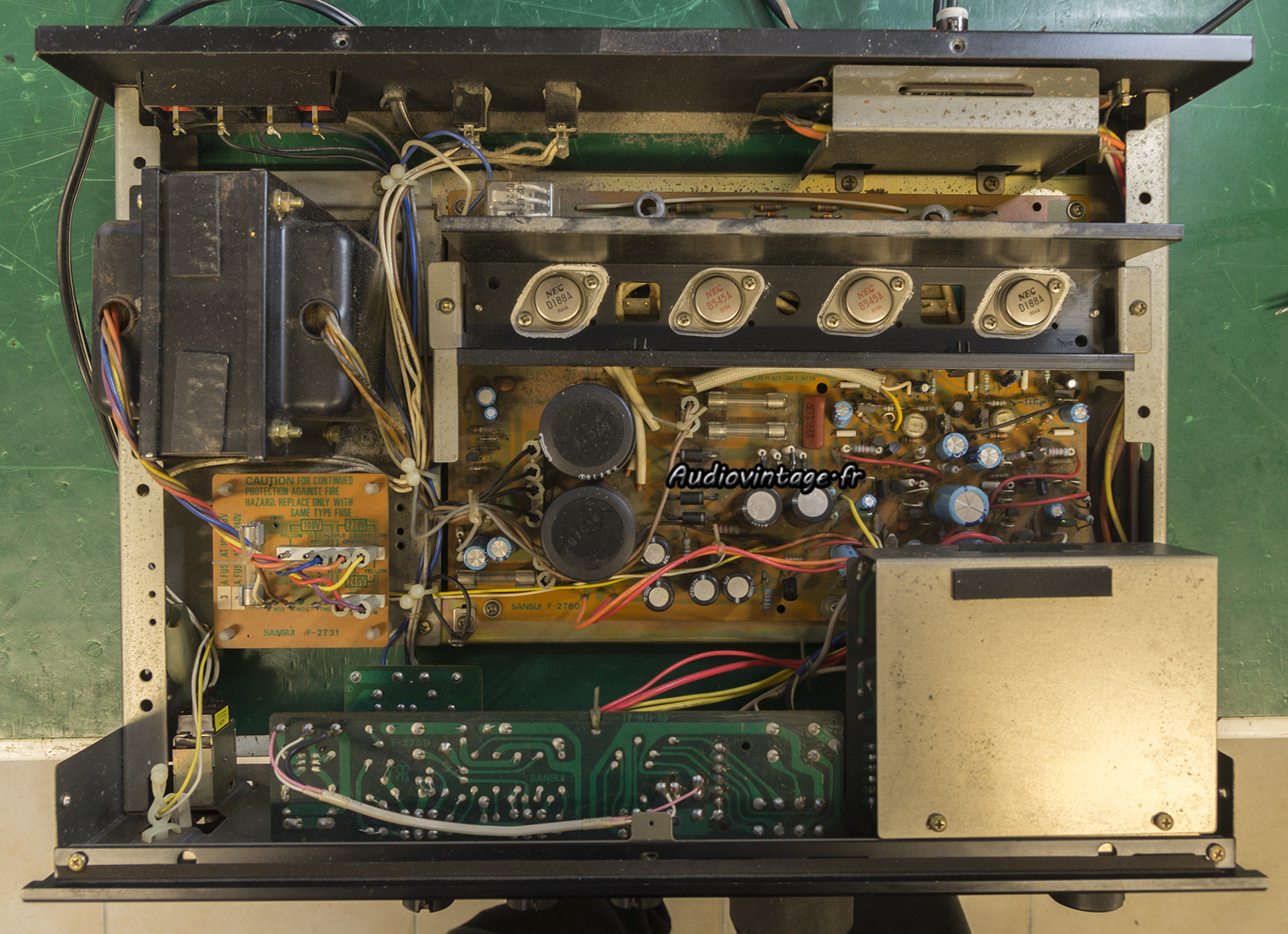

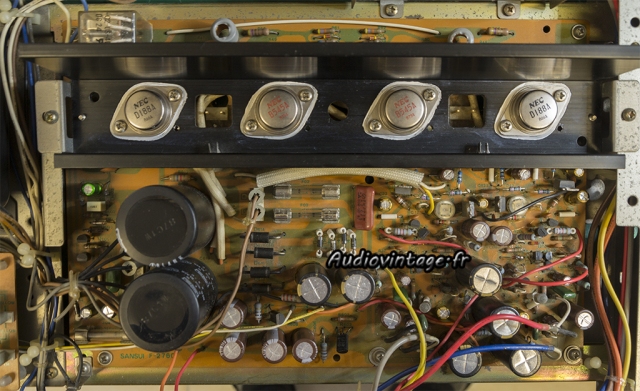

Le circuit principal. Les transistors de puissances ont été démontés, nettoyés, mesurés, et remontés avec de la graisse fraîche sur des micas d’isolation neufs.
Les condensateurs de filtrage de l’alimentation sont en pleine forme, ils restent en place. Tous les autres sont remplacés.
Les résistances fusibles sont changées, tout comme certains transistors (paires différentielles d’entrée par exemple). Bien sur la résistance responsable de la panne est remplacée.

Sansui AU-217

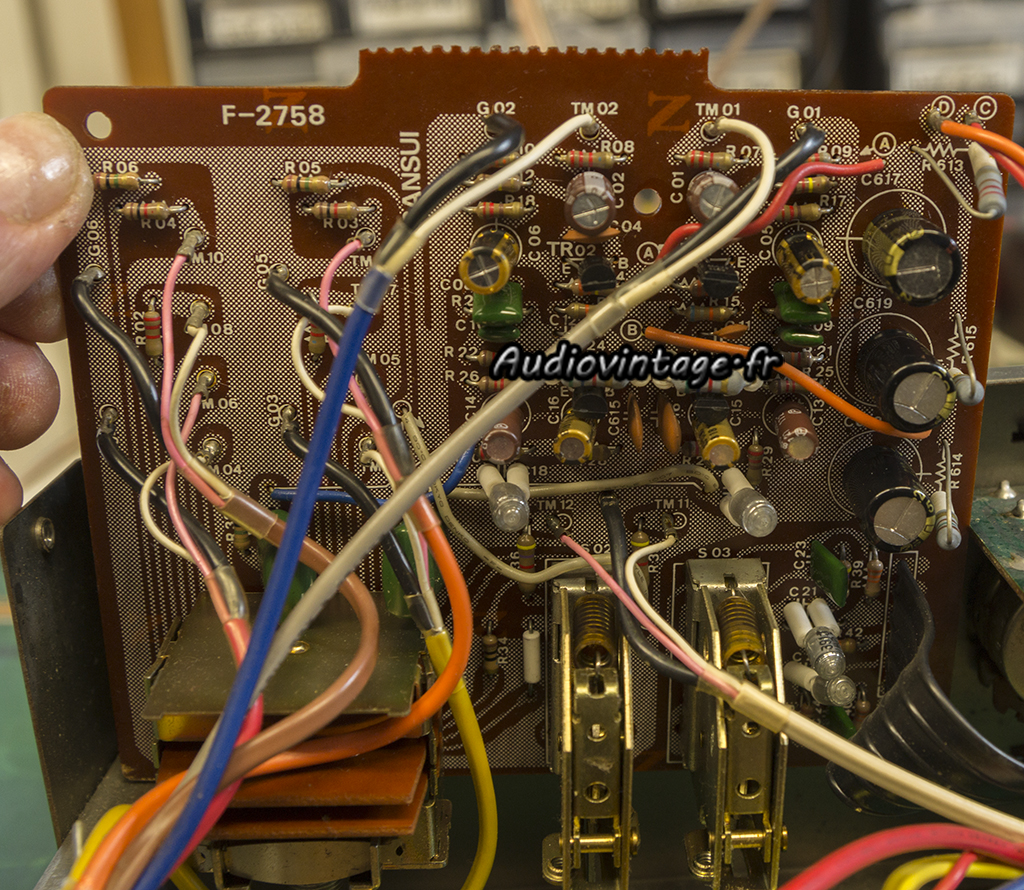

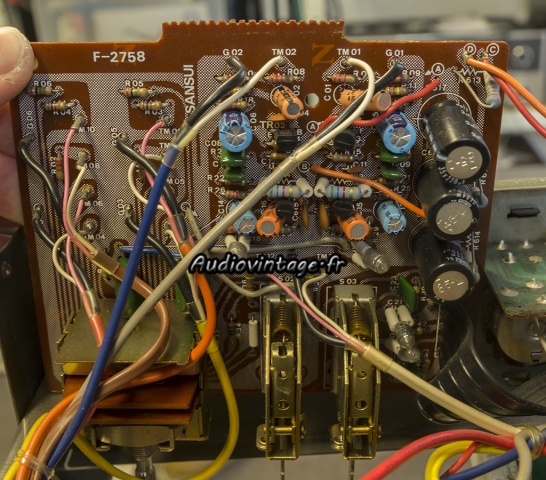

Le circuit phono et filtres.

Sansui AU-217

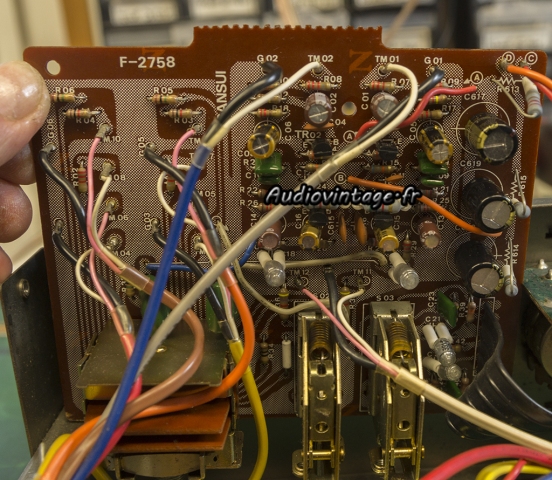

Condensateurs chimiques et transistors sont remplacés.

Sansui AU-217
Remonté. Les commandes sont nettoyées, les courants de repos réglés, les offsets sont contrôlés.

Sansui AU-217

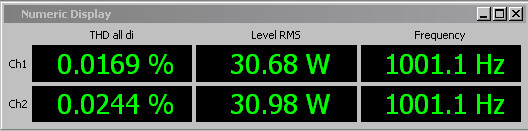

Distorsion à puissance nominale sous 8 ohms, entrée aux.

Sansui AU-217

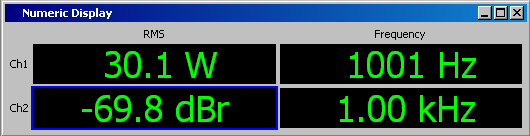

Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée aux.

Sansui AU-217

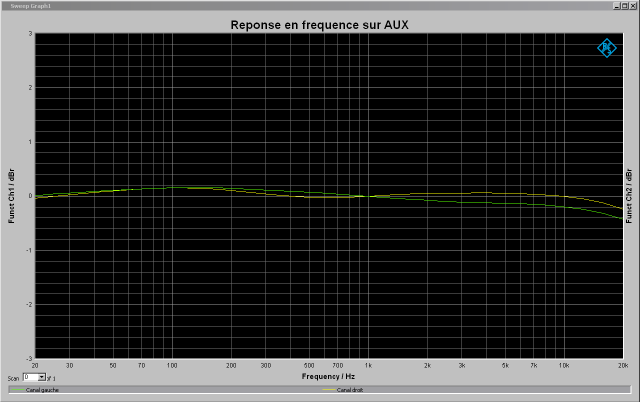

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Sansui AU-217
Rapport signal bruit sous 8 ohms (25w à 1khz) entrée aux, pondération A.

Sansui AU-217

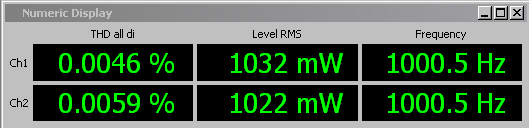

Distorsion relevée à 2x1w sous 8 ohms, entrée phono.

Sansui AU-217

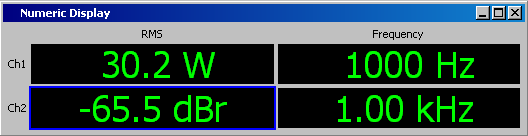

Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée phono.

Sansui AU-217
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Sansui AU-217

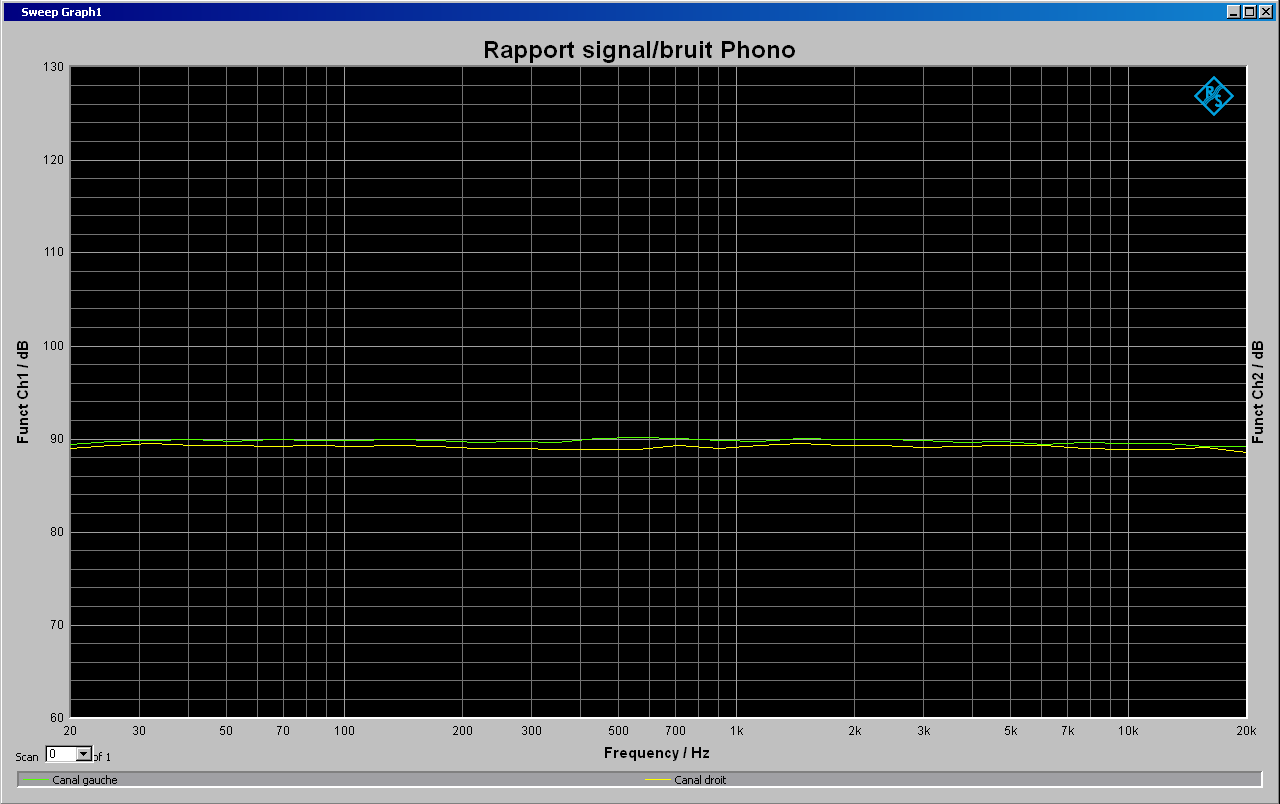

Rapport signal bruit sous 8 ohms (25w à 1khz) entrée phono, pondération A.

Sansui AU-217
Sansui AU-217
Sansui AU-217
Sansui AU-217
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.

Sansui AU-217

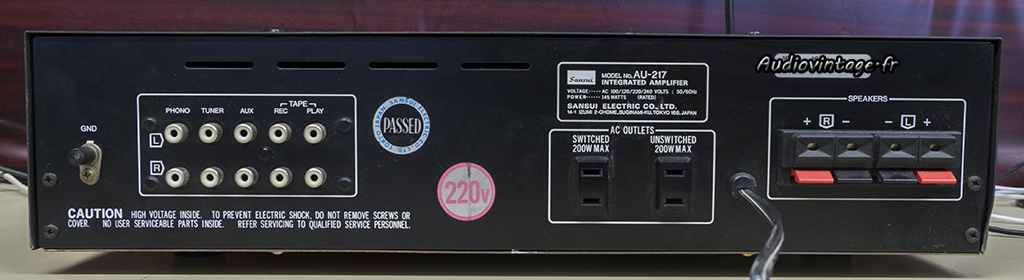

Connectique.
