Un Marantz 1152DC accueilli pour une remise en état, son propriétaire se plaignant de perte de son et d’un fonctionnement plus que douteux de son étage phono.

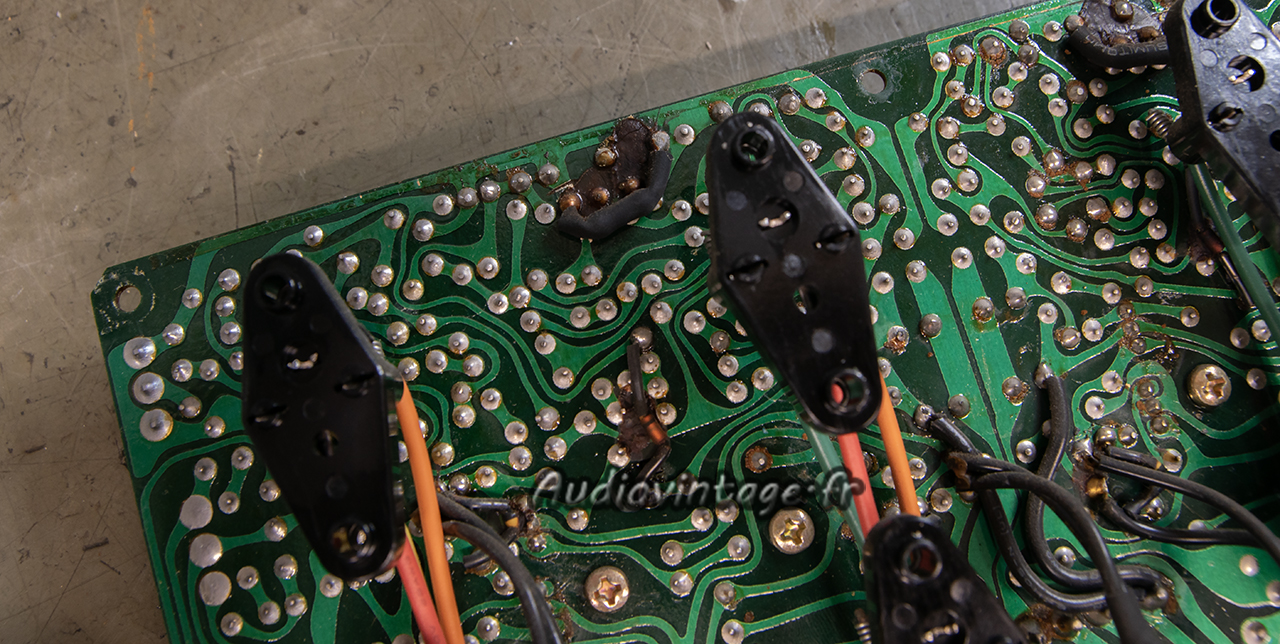

On ne le voit pas facilement sur la photo, mais une diode Zener a été montée du côté soudure (en bas à gauche).
En effet, cette machine a vraisemblablement eu une panne dans le passé et la réparation a été à la fois incomplète et erronée.
Cette panne a eu lieu sur l’alimentation stabilisée nécessaire aux étages autres que le circuit d’amplification et le circuit de protection.
L’intervenant a remplacé quelques composants en oubliant un transistor HS et en utilisant une diode Zener par un modèle inadéquat.
Le résultat est que les tensions +- 44v ne sont plus qu’à environ +-20v…
La conséquence est un appareil qui fonctionne mal sur ses entrées hauts niveaux et un étage phono qui ne fonctionne pas du tout.

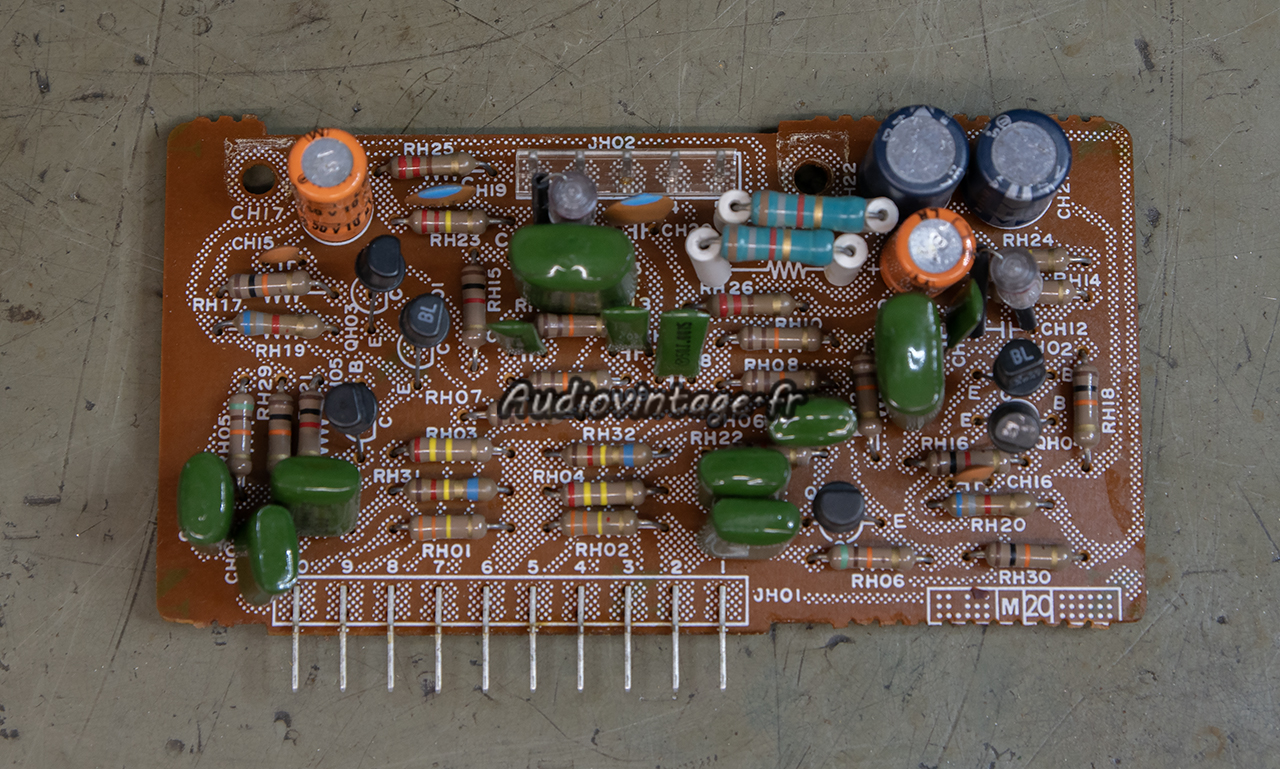

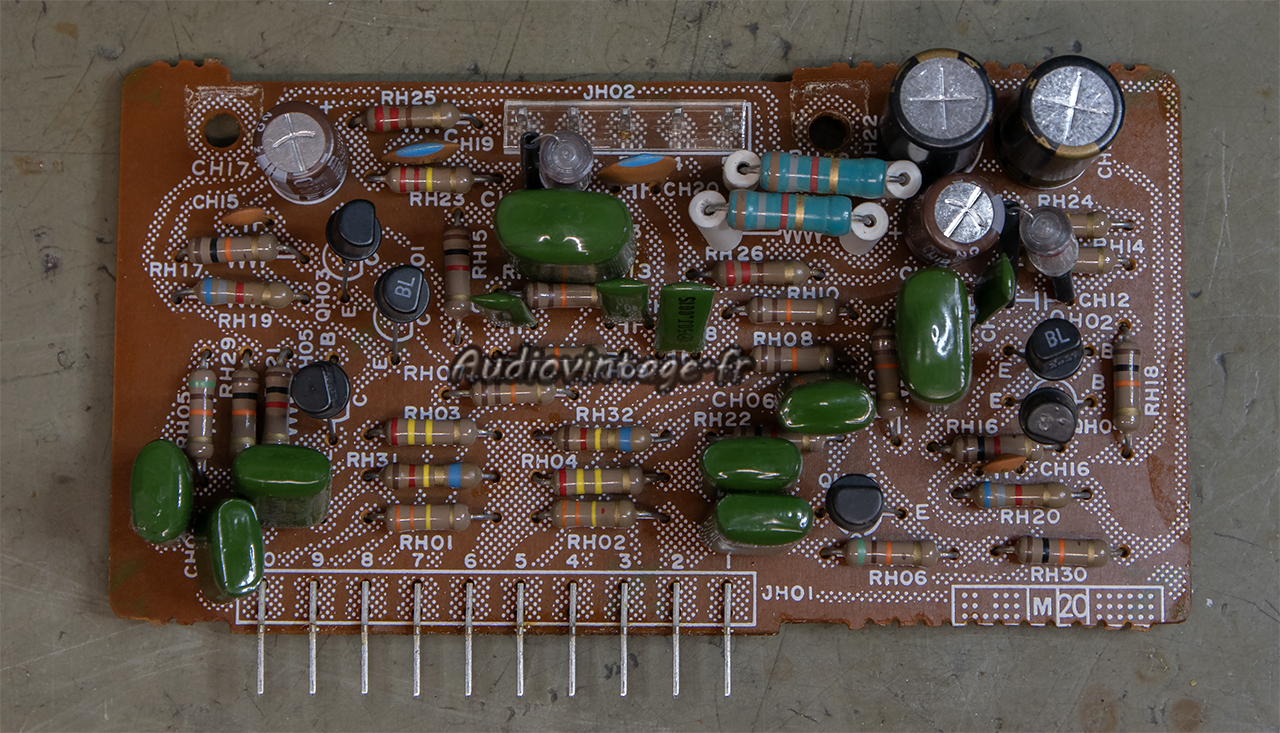

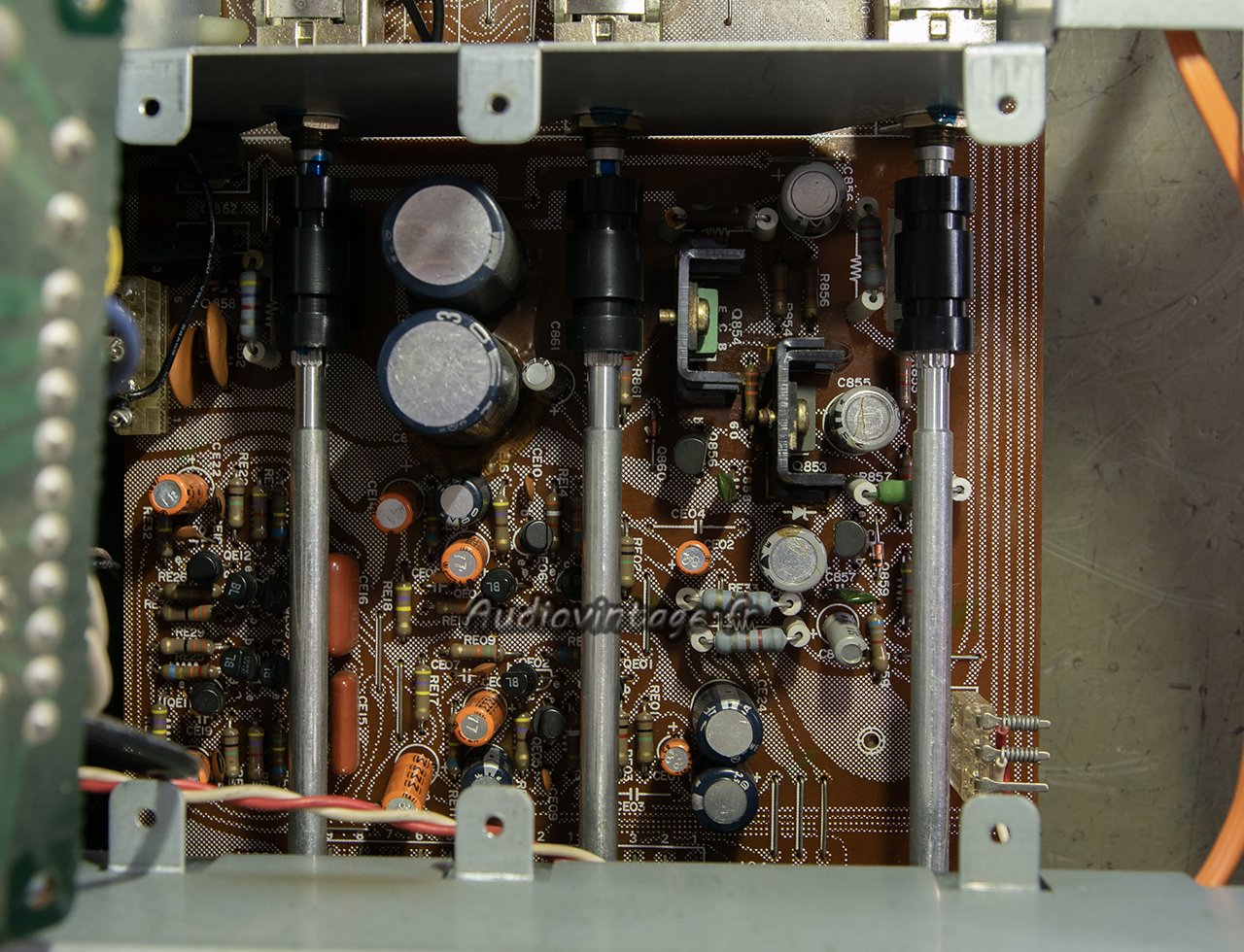

L’étage phono.

Tous les condensateurs chimiques sont remplacés.

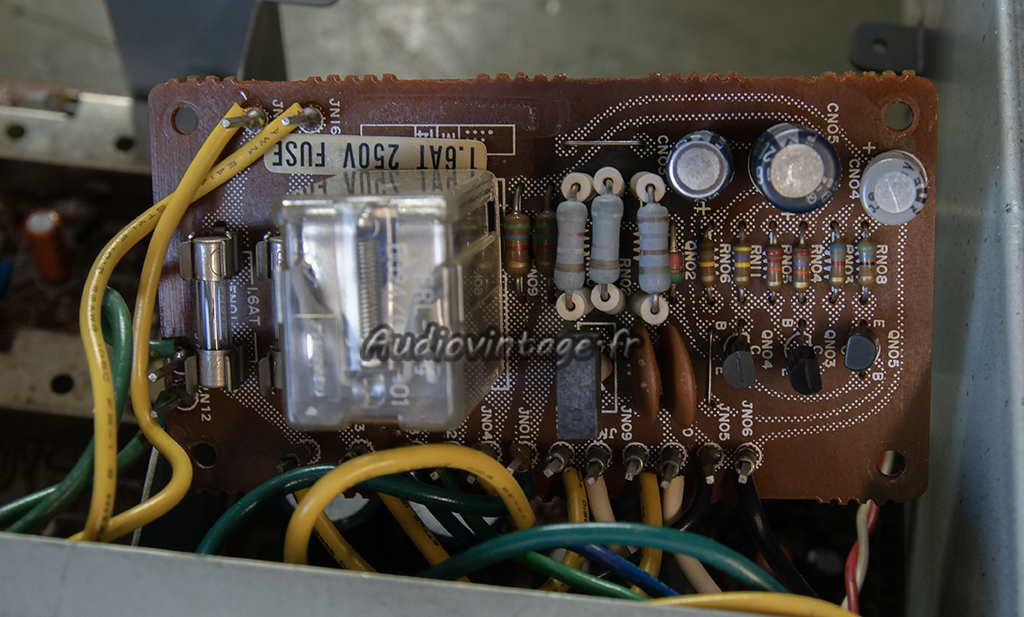

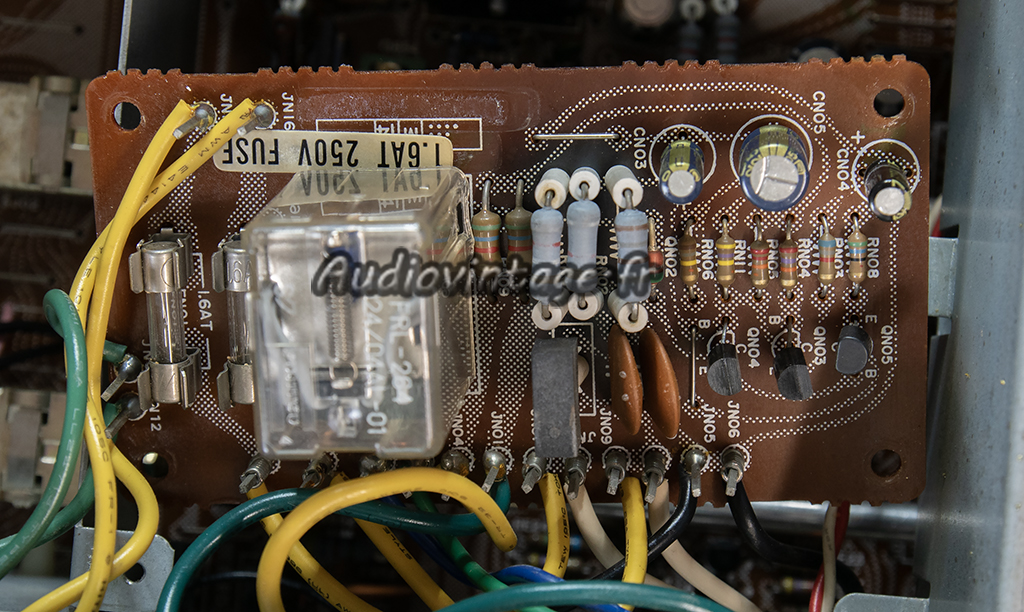

Le circuit de protection.

Le relais a été retiré et ses contacts désoxydés. Condensateurs chimiques neufs et réfection de soudures.

Le circuit d’alimentation stabilisée en panne.

Un transistor, une diode zener, une résistance (rongée par la colle) et tous les condensateurs chimiques sont remplacés.

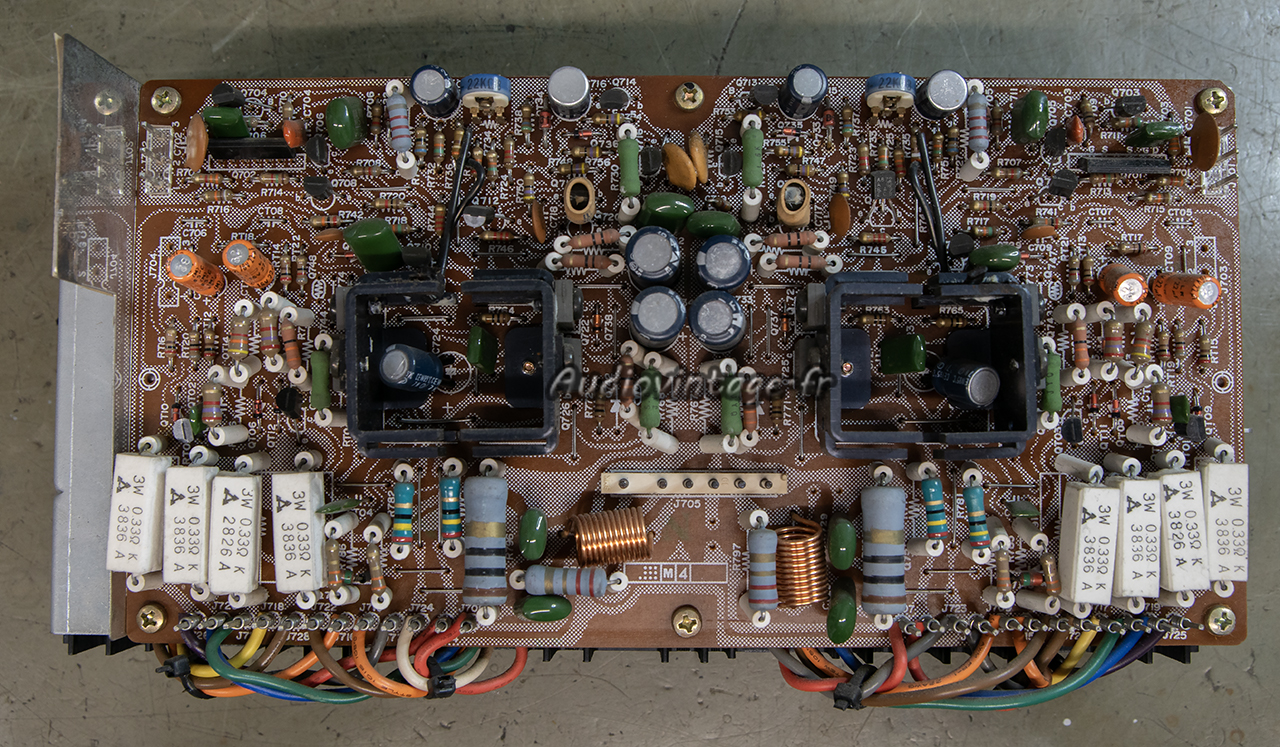

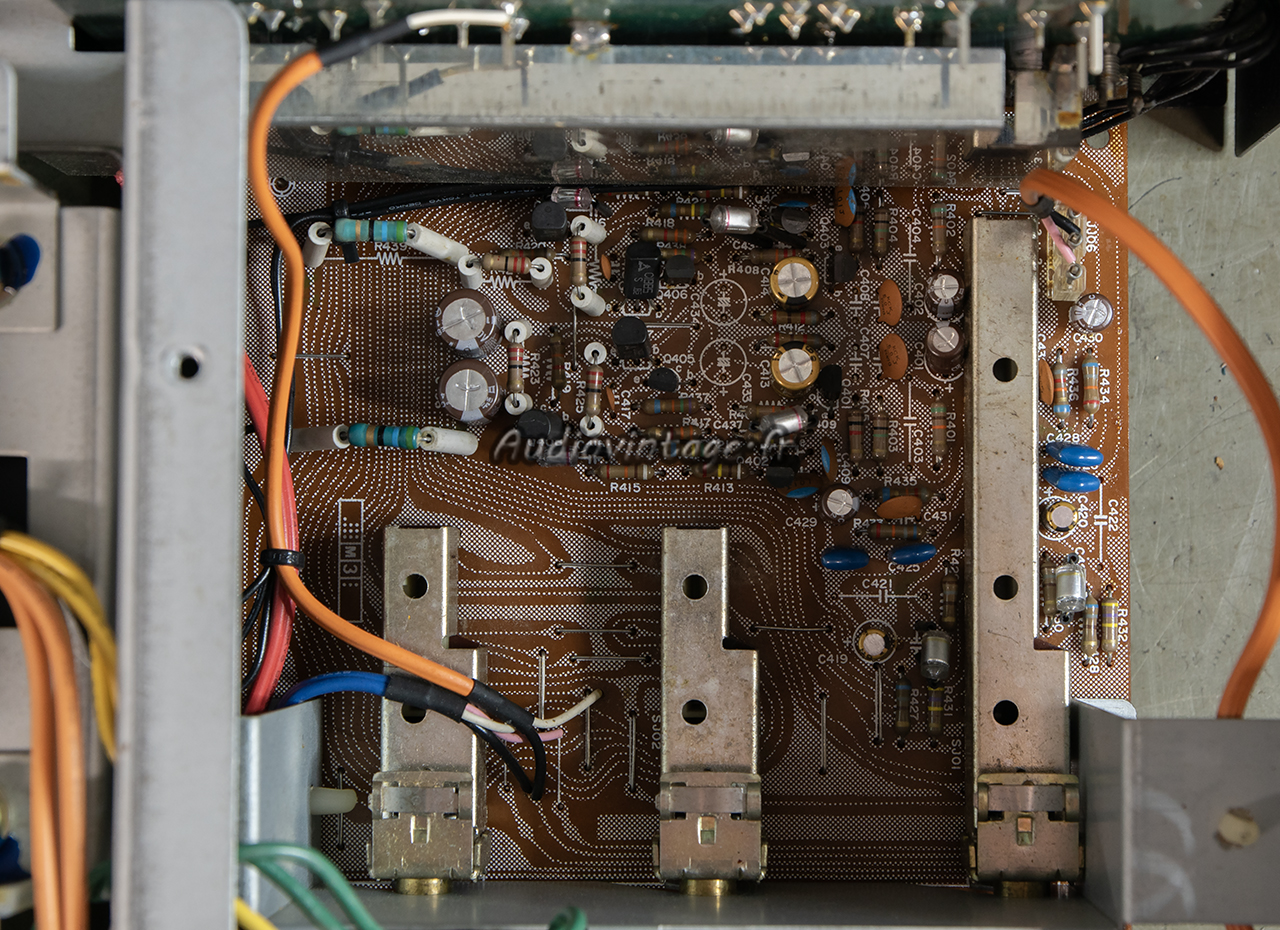

Le circuit driver.

Dessous, la colle devenue corrosive doit être retirée et les soudures vérifiées consciencieusement.

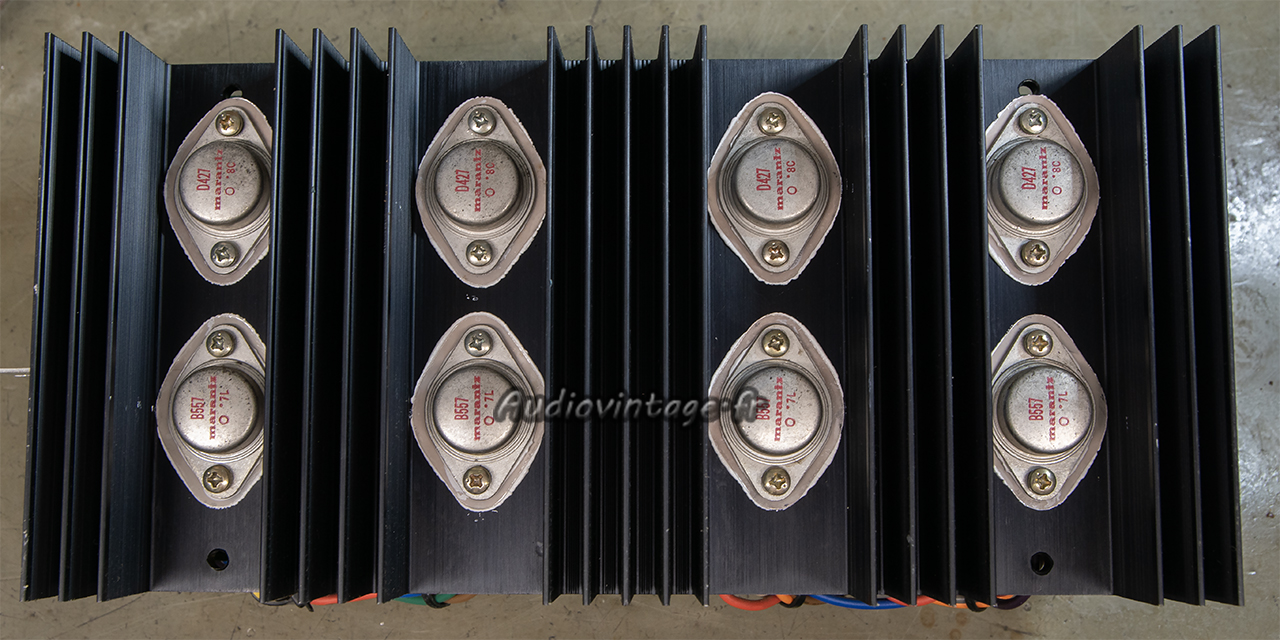

Retrait des dissipateurs et des transistors qui sont testés, désoxydés puis remontés avec de la graisse fraiche.

Tous les condensateurs chimiques ont été remplacés.

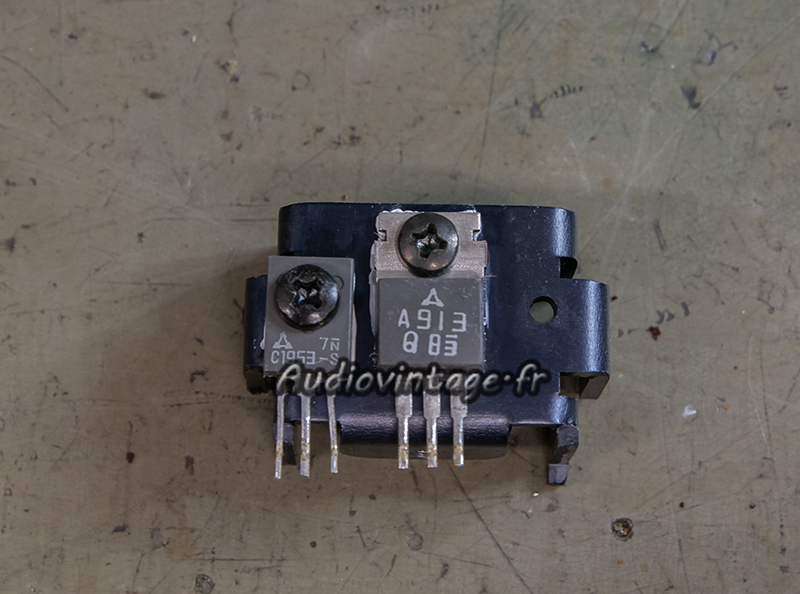

Isolants neufs et graisse fraiche pour les nombreux transistors de puissance qui ont été testés.

Le circuit des filtres.

Condensateurs chimiques neufs en place.

Les commandes ont été nettoyées, les tensions d’offsets ajustés. Terminé.

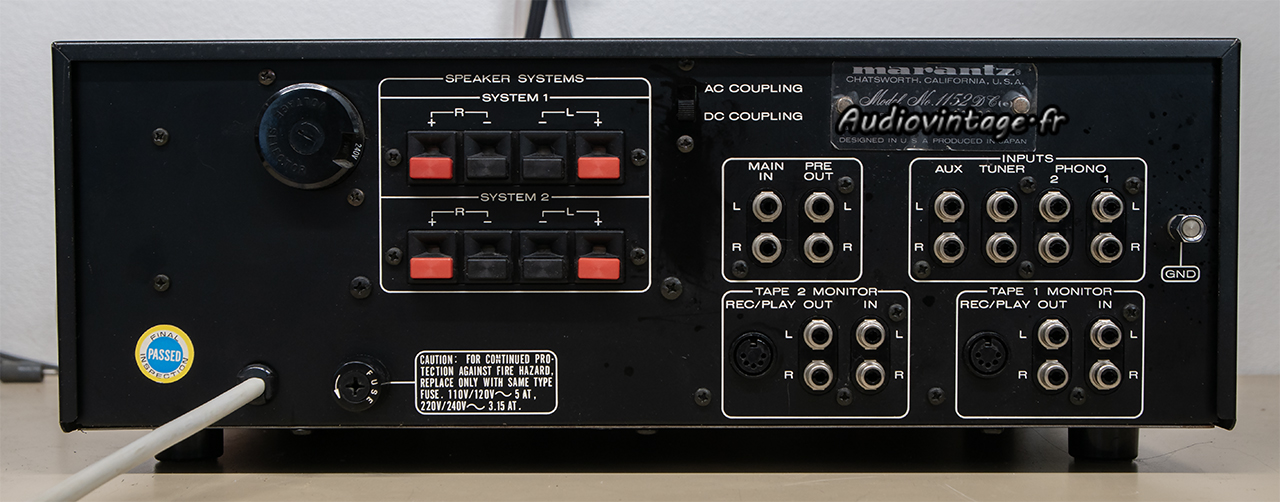

Connectique.

Les mesures :

Les mesures sont nécessaires, il n’est pas concevable de parler de restauration ou de remise en état sans contrôler le résultat par un passage au banc audio professionnel conçu à cet usage.
Ne confiez pas vos précieux appareils à des techniciens qui ne veulent pas faire ces mesures. C’est le seul et unique moyen de vérifier si l’appareil est en bon état de fonctionnement et conforme aux caractéristiques attendues.
L’expérience et les compétences du technicien qui réalise ces mesures lui permettent de visualiser un éventuel problème passé inaperçu à l’oreille, mais qui ne manquera pas de venir jouer les trouble-fête à court terme.
C’est donc l’assurance pour vous d’avoir une machine qui a été correctement remise en état, et pour le technicien, de ne pas vous revoir pour ce même appareil.
Pour autant les mesures affichées ici ne permettent pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée aux :

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Distorsion à 2x76w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Rapport signal bruit à 2x76w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

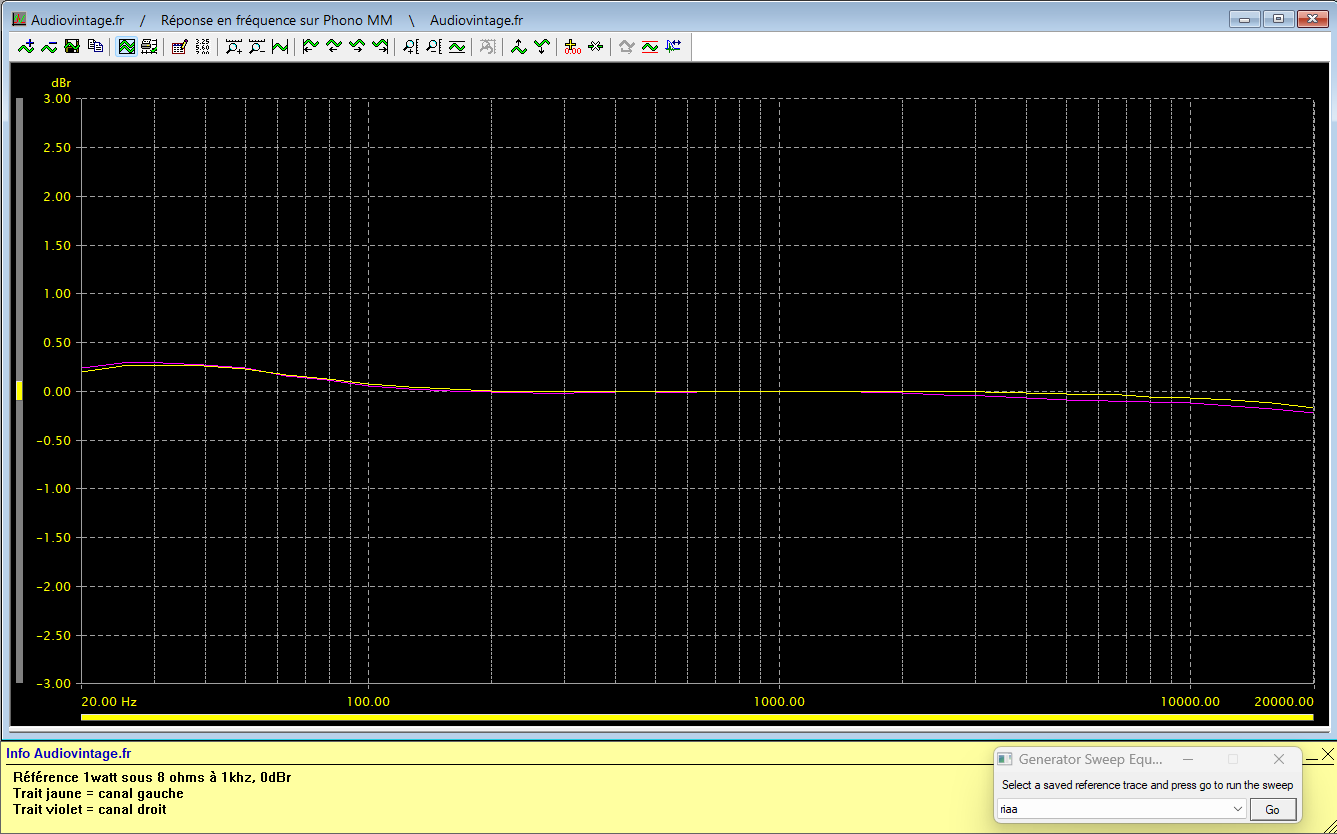

réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Rapport signal bruit à 2x76w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
