Marantz 1180 DC

Marantz 1180 DC

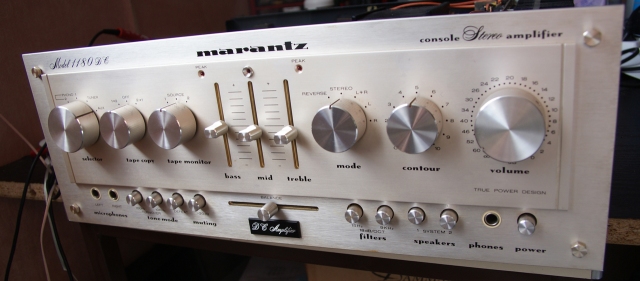

Trouvé sur un site d’annonces gratuites, cet intégré n’était pas de première fraîcheur de l’avis même du vendeur. Mais voila, un Marantz de première main, avec sa documentation et facture d’origine, j’ai eu du mal à résister…

Marantz 1180 DC

Comme d’habitude, j’ai insisté énormément auprès du vendeur pour avoir des photos proches ainsi qu’un descriptif fidèle. Le vendeur à été d’une patience rare, répondant autant que possible à mes questions dérangeantes.
Le descriptif mentionnait un fonctionnement correct avec de temps en temps la disparition d’un canal.

Marantz 1180 DC

Quelques renseignements furent pris sur Internet concernant ce modèle. Il apparaît que le 1180DC reprend la partie amplification du fameux ampli de puissance 170. Le 1180DC chauffe beaucoup, le coffret est bien rempli. Généralement, les condensateurs chimiques sont bien malades à cause de la chaleur importante.
Bref, l’état physique semblait bon sur les photos et le vendeur ayant compris l’obligation d’un emballage correct pour l’envoi, l’achat fut fait !

Marantz 1180 DC

A la réception, le bon état esthétique se confirme, l’appareil est très lourd, il manque les pieds mais le vendeur me l’avait précisé.
Le premier branchement n’est pas merveilleux, l’appareil s’allume mais pas le clic habituel du relais et donc pas de son.
J’enlève le fond de l’appareil, je retire le capot du relais, un coup de nettoyant contact et remise ne route.
Miracle, du son sur les deux canaux, sans distorsion. Juste le temps de tester les commandes en façade et je le débranche.

Marantz 1180 DC

J’en profite ensuite pour jeter un coup d’œil à la facture originale datant du 15/02/1980, au manuel de l’utilisateur et au catalogue publicitaire Marantz 1980 que le vendeur a eu la gentillesse de m’envoyer avec l’appareil.

Marantz 1180 DC

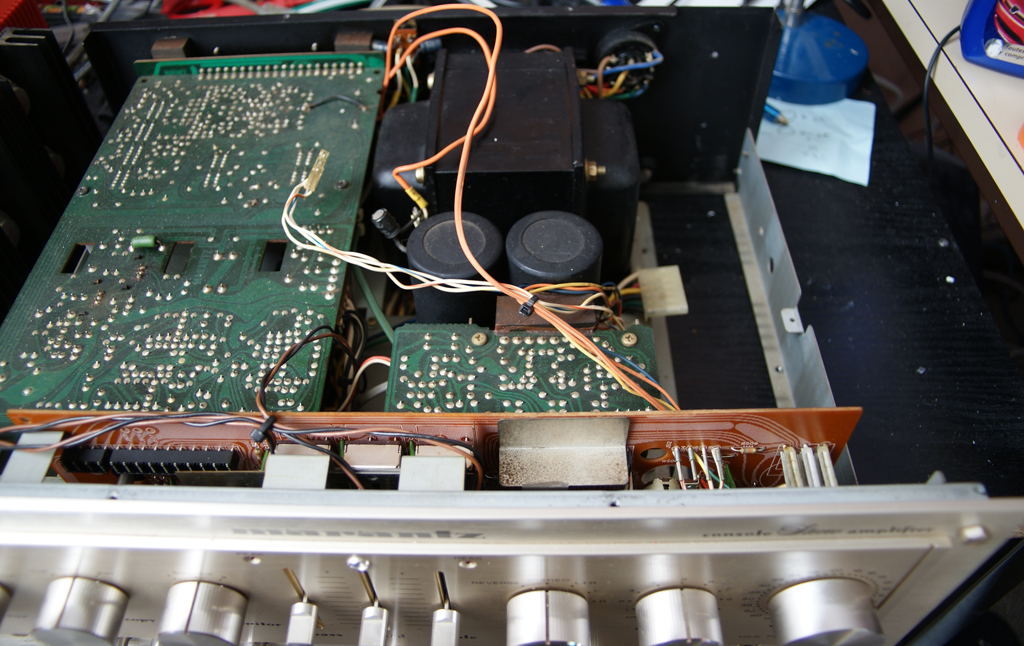

Découverte de l’intérieur : c’est plein, mais l’accessibilité est excellente

Marantz 1180 DC

Pas mal de condensateurs chimiques ont mauvaise mine, pas de trace de surchauffe sur la carte, c’est bon signe.

Marantz 1180 DC

Trois vis et trois connecteurs plus tard, la partie amplification est séparée du reste de l’appareil.

Marantz 1180 DC

Marantz 1180 DC

Marantz 1180 DC

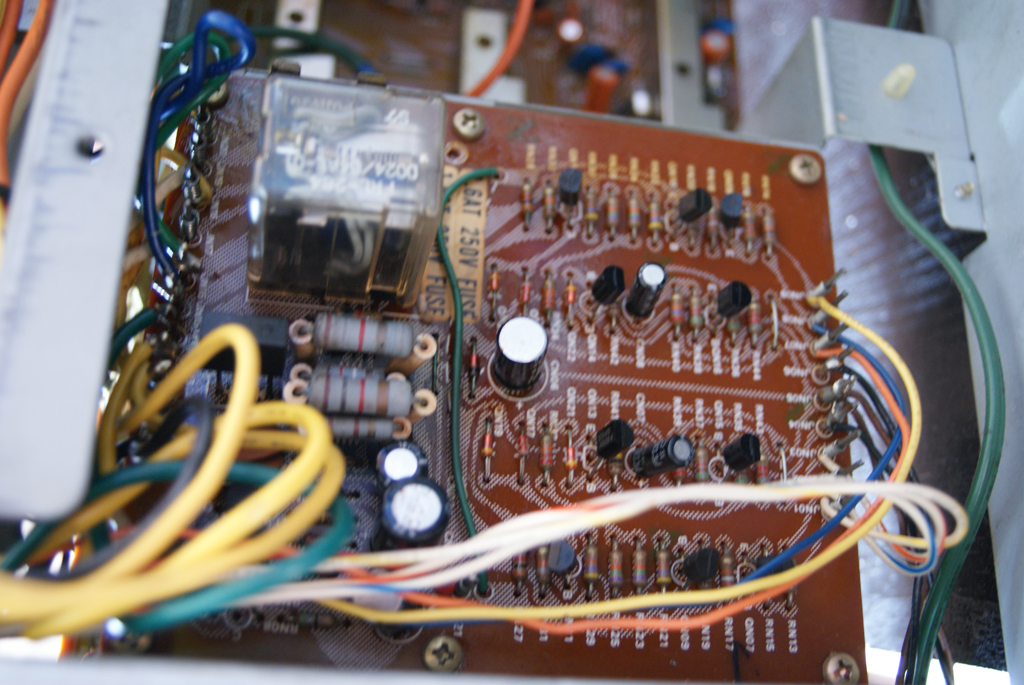

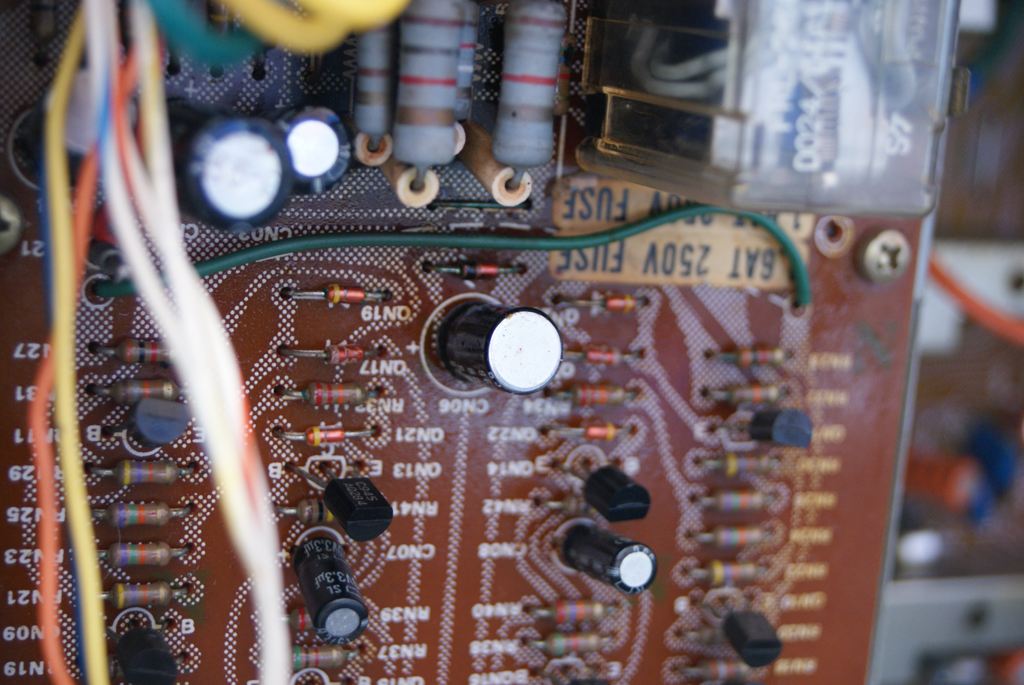

Vue sur la carte de protection HP, condensateurs au bout du rouleau également, traces de chauffe au niveau des résistances de puissances (logique) et relais un peu fatigué (classique sur cet appareil si j’en crois Jon).

Marantz 1180 DC

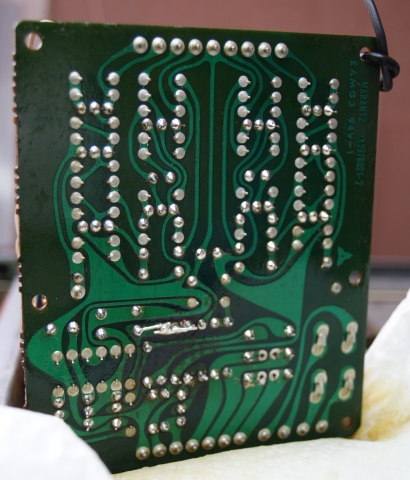

J’enlève six vis et dessoude 4 fils sur cette carte pour pouvoir la retourner.

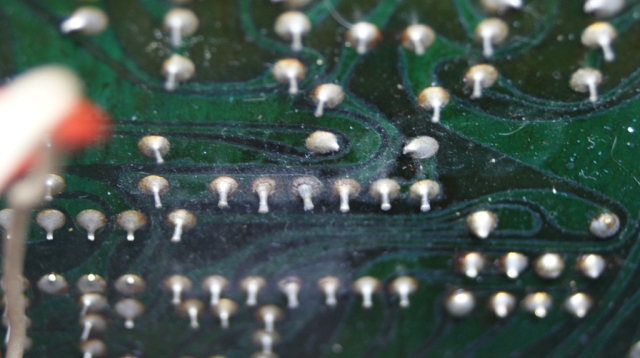

Aie, la chaleur importante au niveau des résistances a eu raison des soudures.

Marantz 1180 DC

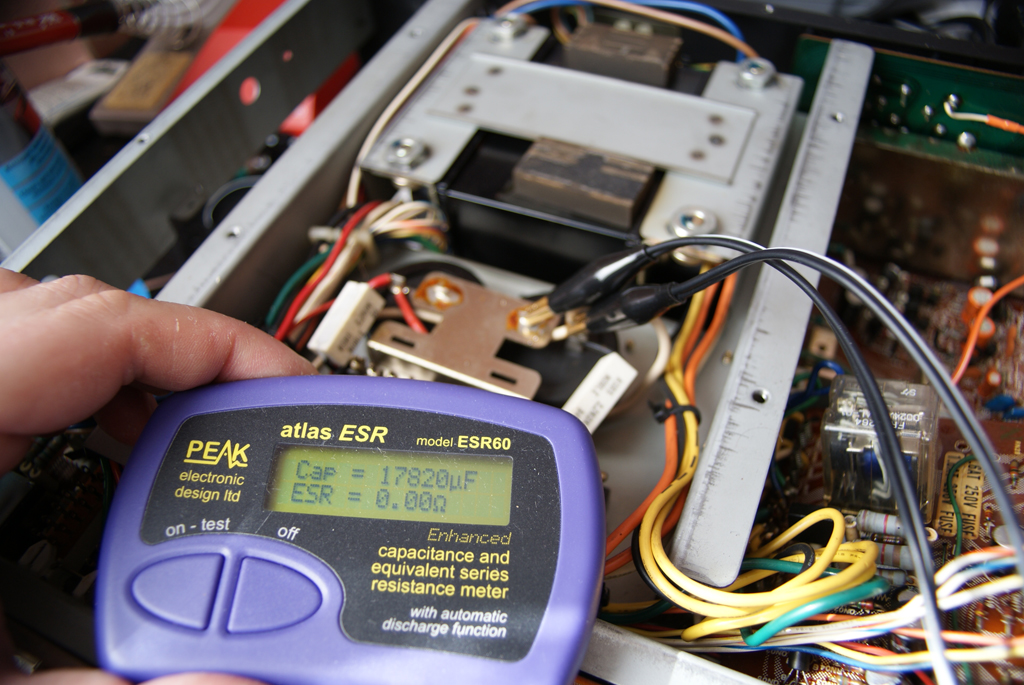

Bref, je fais la liste des composants à changer : tous les condensateurs chimiques vont être remplacés par des neufs sauf les deux gros 18000uf de filtrage, contrôlés à « l’ESR meter »J’en profiterais pour mettre des condensateurs supportant 105° alors que les originaux supportaient 85°, ça ne sera pas du luxe !

Marantz 1180 DC

Marantz 1180 DC

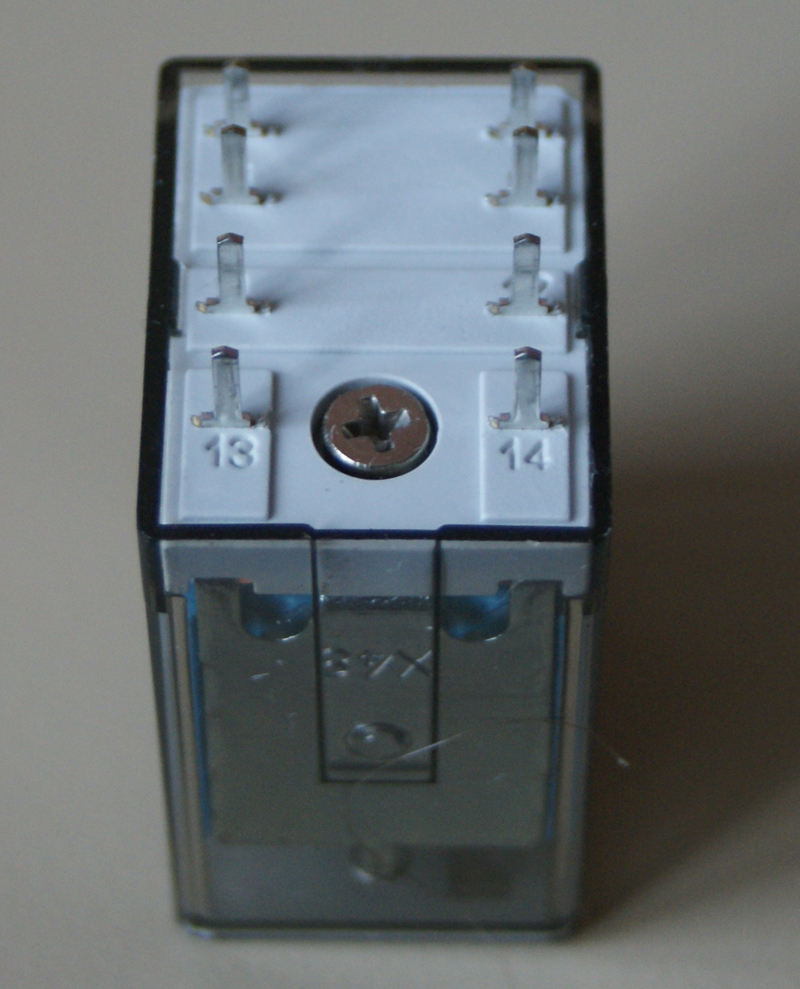

Nouveau relais.
Les résistances de puissances situées à côté du relais seront contrôlées, mais je ne me fais pas de soucis, elles sont solides.

Marantz 1180 DC

A doite les soudures du relais. Marantz à utilisé comme souvent un relais 4 contacts câblé comme un deux contact.

Marantz 1180 DC

Marantz 1180 DC

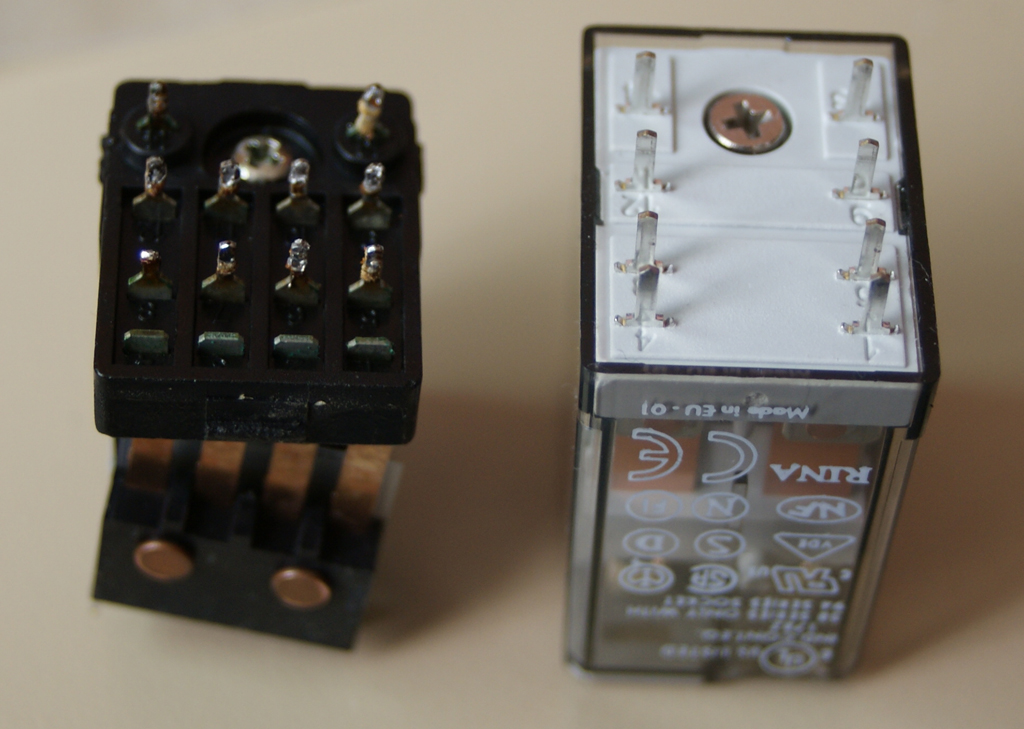

J’ai commandé un relais 2 contacts un peu moins cher et acceptant une intensité plus importante. Il me faut couper les contacts 1 et 4 du relais neuf non utilisés sur cet appareil. J’apprécie les dimensions « standard » et les espacements normalisés des contacts !

Marantz 1180 DC

Les résistances sont contrôlées, pas de surprise, les valeurs sont dans la norme. Une attention particulière est portée sur les soudures de celles-ci. Les anciens points de soudure sont nettoyés correctement. J’ai préféré mettre un renfort supplémentaire reliant les résistances qui doivent l’être, ce n’est pas très beau, mais résistant.

Marantz 1180 DC

Les nouveaux condensateurs prennent place sur la carte, toujours du 105° bien sur.
Les autres soudures sont contrôlées et la carte nettoyée.

Marantz 1180 DC

Marantz 1180 DC

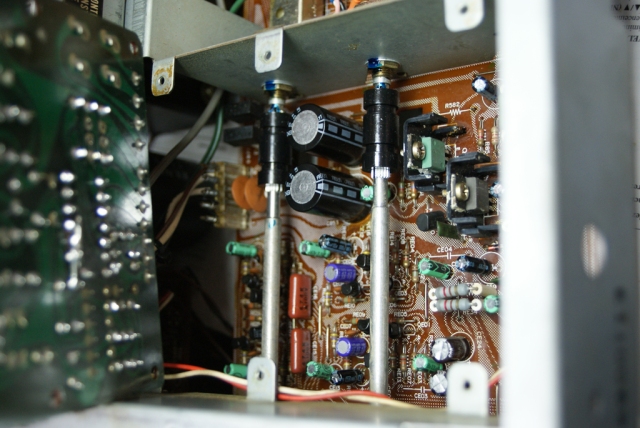

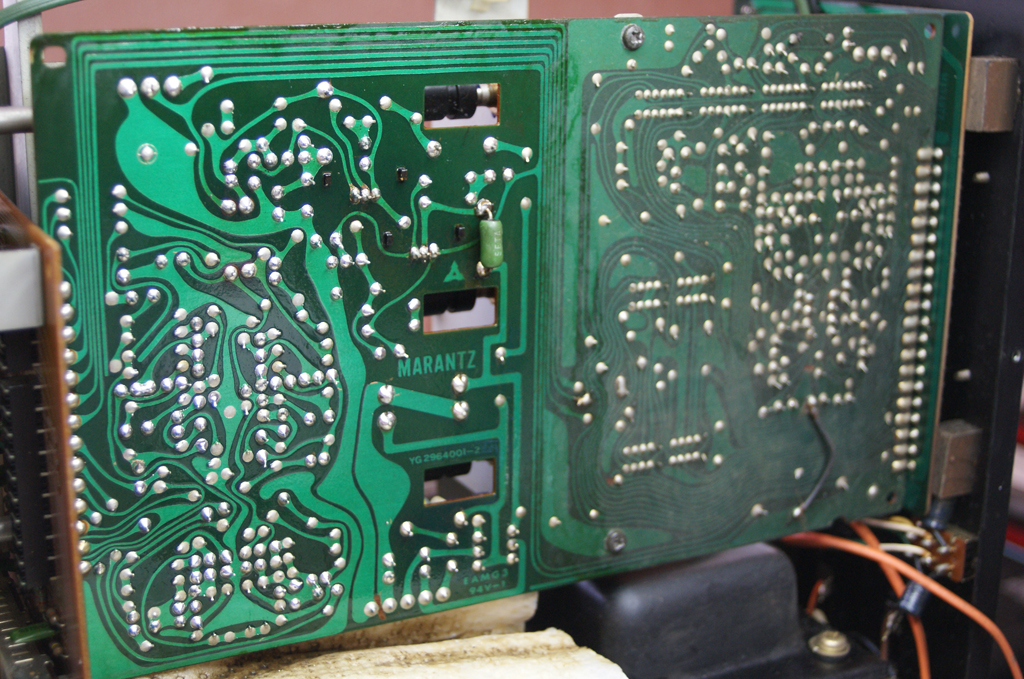

La carte se trouvant dessous demande plus de travail, les chimiques sont nombreux ! Heureusement, le côté » soudures » est bien accessible, c’est un plaisir de travailler sur cet engin.

Marantz 1180 DC

Marantz 1180 DC

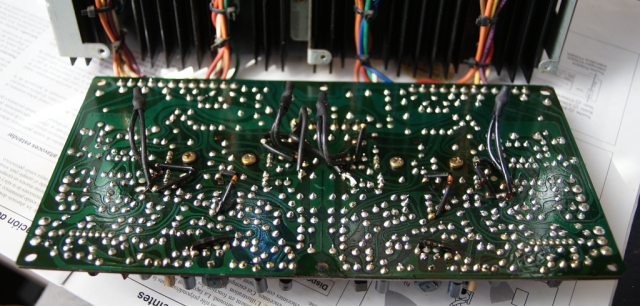

Les condensateurs sont changés, toutes les soudures sont contrôlées et la carte nettoyée.

Marantz 1180 DC

Marantz 1180 DC

Marantz 1180 DC

Marantz 1180 DC

Je m’attaque maintenant à la carte amplification à proprement parler.

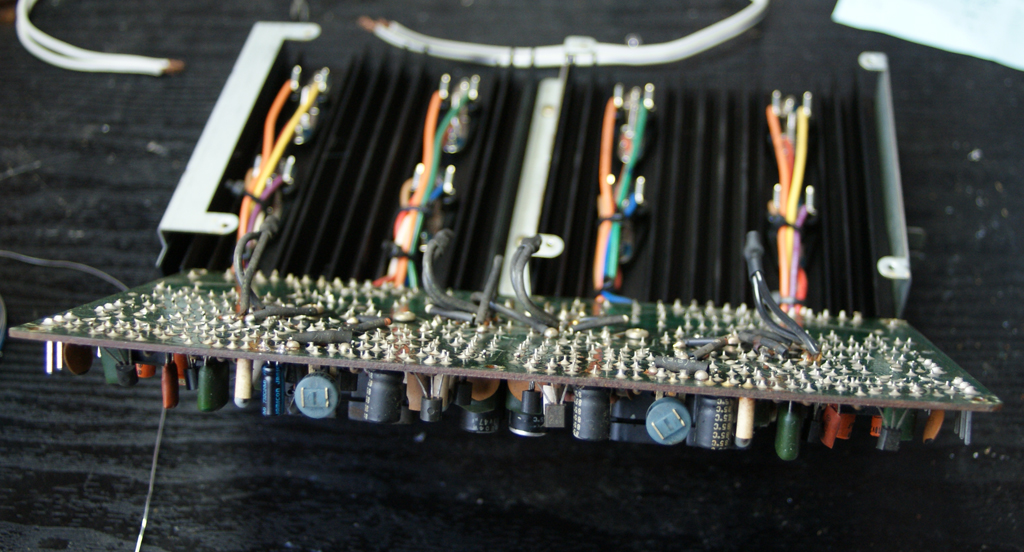

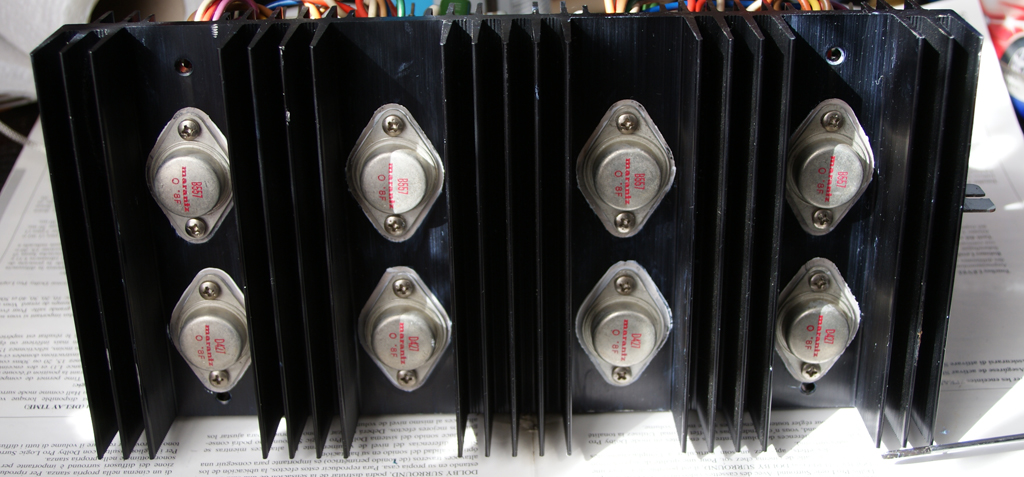

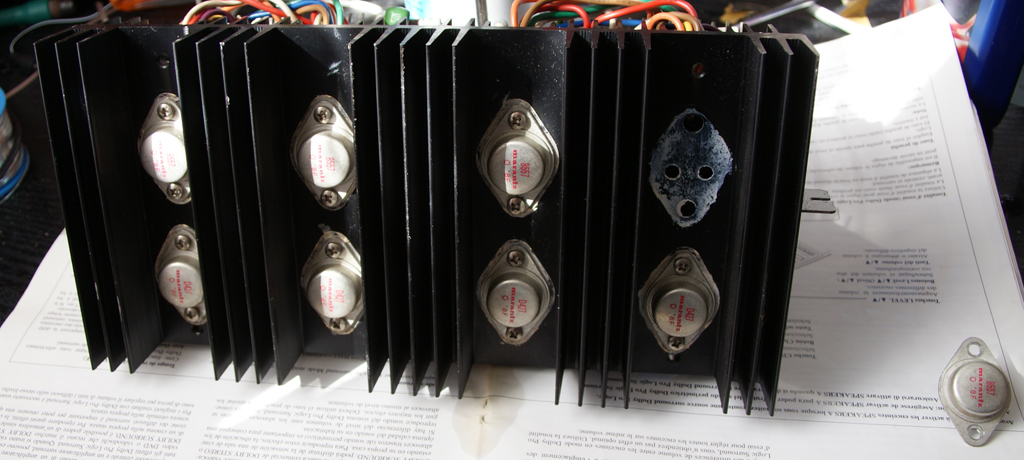

Le tout est bien accessible, la carte se sépare aisément du radiateur ou se trouve les huit transistors de sortie.

Marantz 1180 DC

La même carte remontée avec des condensateurs neufs.

Marantz 1180 DC

Marantz 1180 DC

Nouvelle graisse thermique pour les transistors de puissances.
Deux transistors sont HS sur la carte driver (2SA913 et 2SC1953). Les remplaçants sont immédiatement commandés.

Marantz 1180 DC

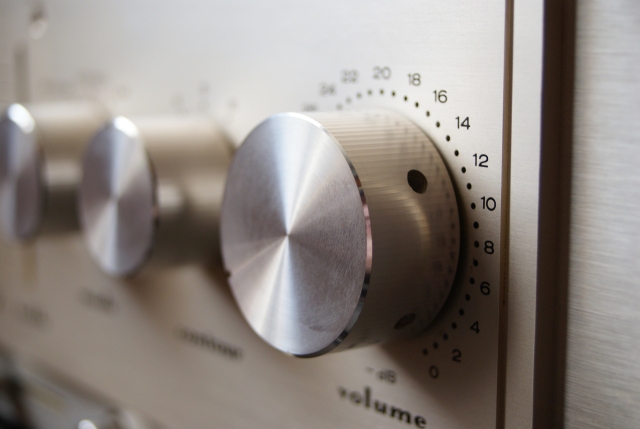

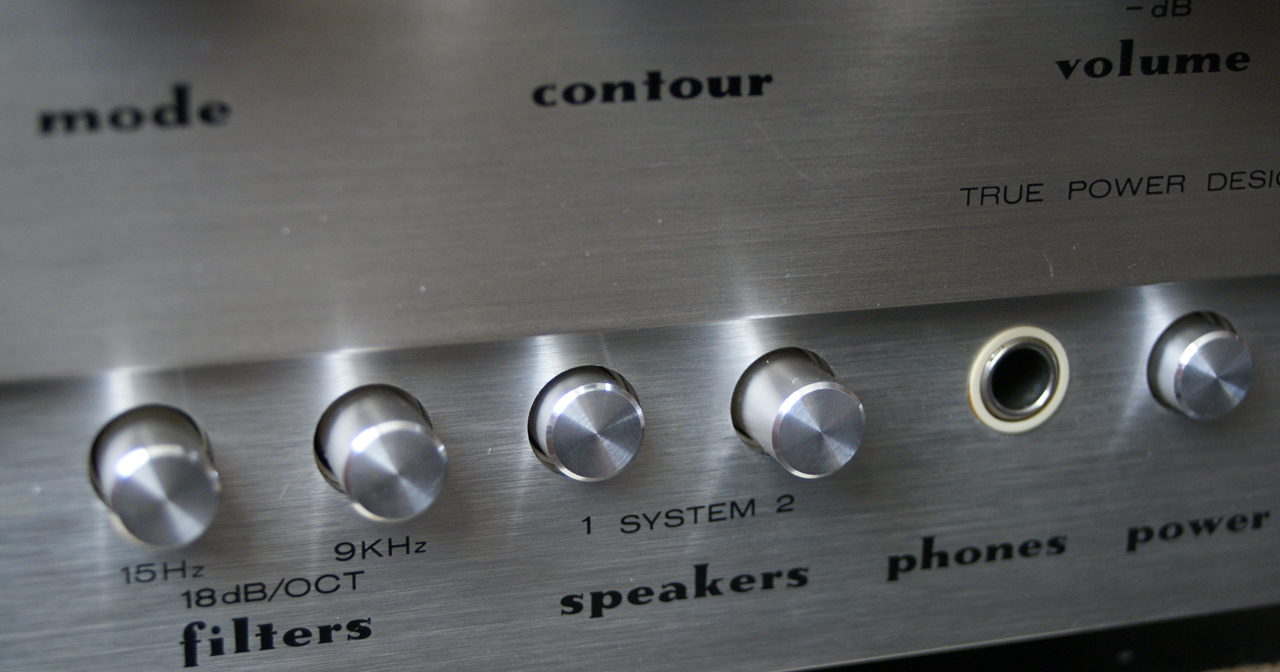

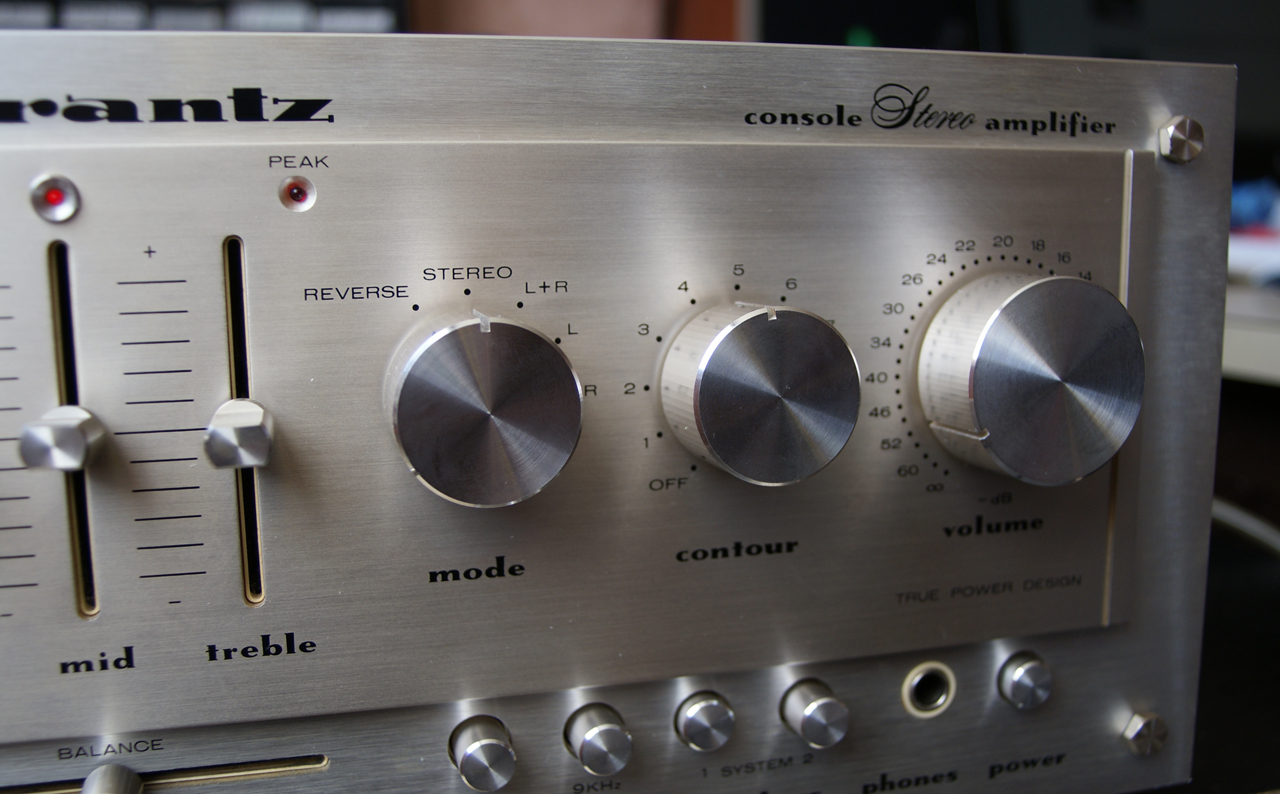

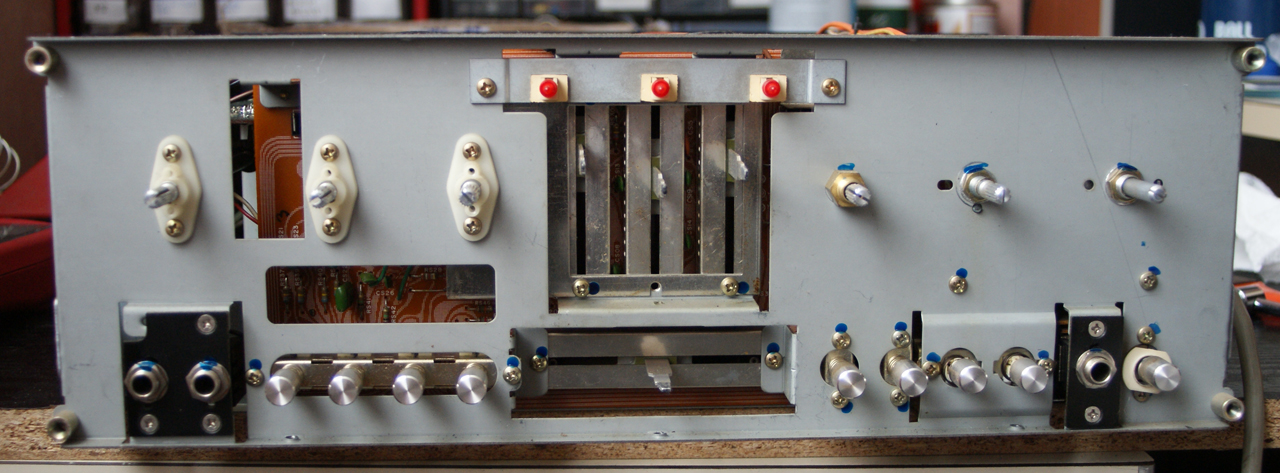

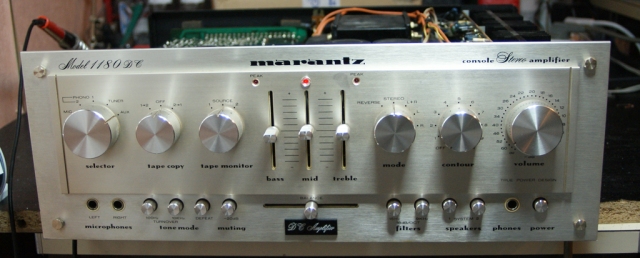

Un bon nettoyage de la façade, des boutons, du capot et du fond de l’amplificateur a été effectué.

Marantz 1180 DC

Le 1180DC est parfaitement fonctionnel.

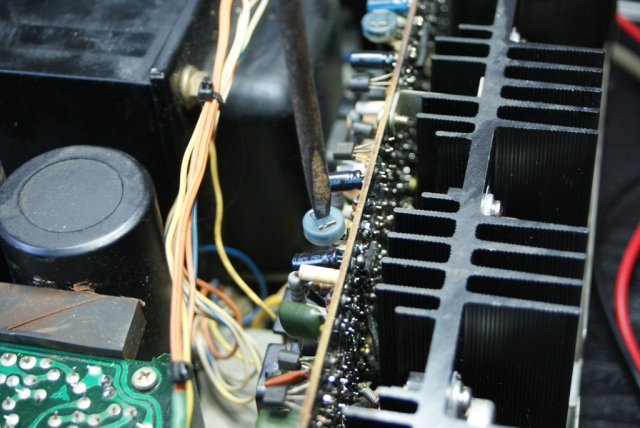

Une petite heure de chauffe et un réglage du DC offset pour parfaire la restauration.
Pas de réglage de bias sur cet appareil. Il semble être assez haut vu la température atteinte volume à zéro.

Marantz 1180 DC

C’est véritablement le talon d’Achille de cet appareil : il chauffe beaucoup, les condensateurs chimiques originaux, prévus pour 85° maximum souffrent au fil des années.
Il me semble dangereux pour la pérennité des 1180DC de ne pas intervenir au minimum sur ces condensateurs si cela n’a pas fait !
Le 170DC, ayant la même amplification est sans doute moins fragile, car les deux canaux sont bien séparés et les transistors de puissances fixés sur deux radiateurs différents.

Marantz 1180 DC

Marantz 1180 DC

Marantz 1180 DC

Marantz 1180 DC

Marantz 1180 DC
