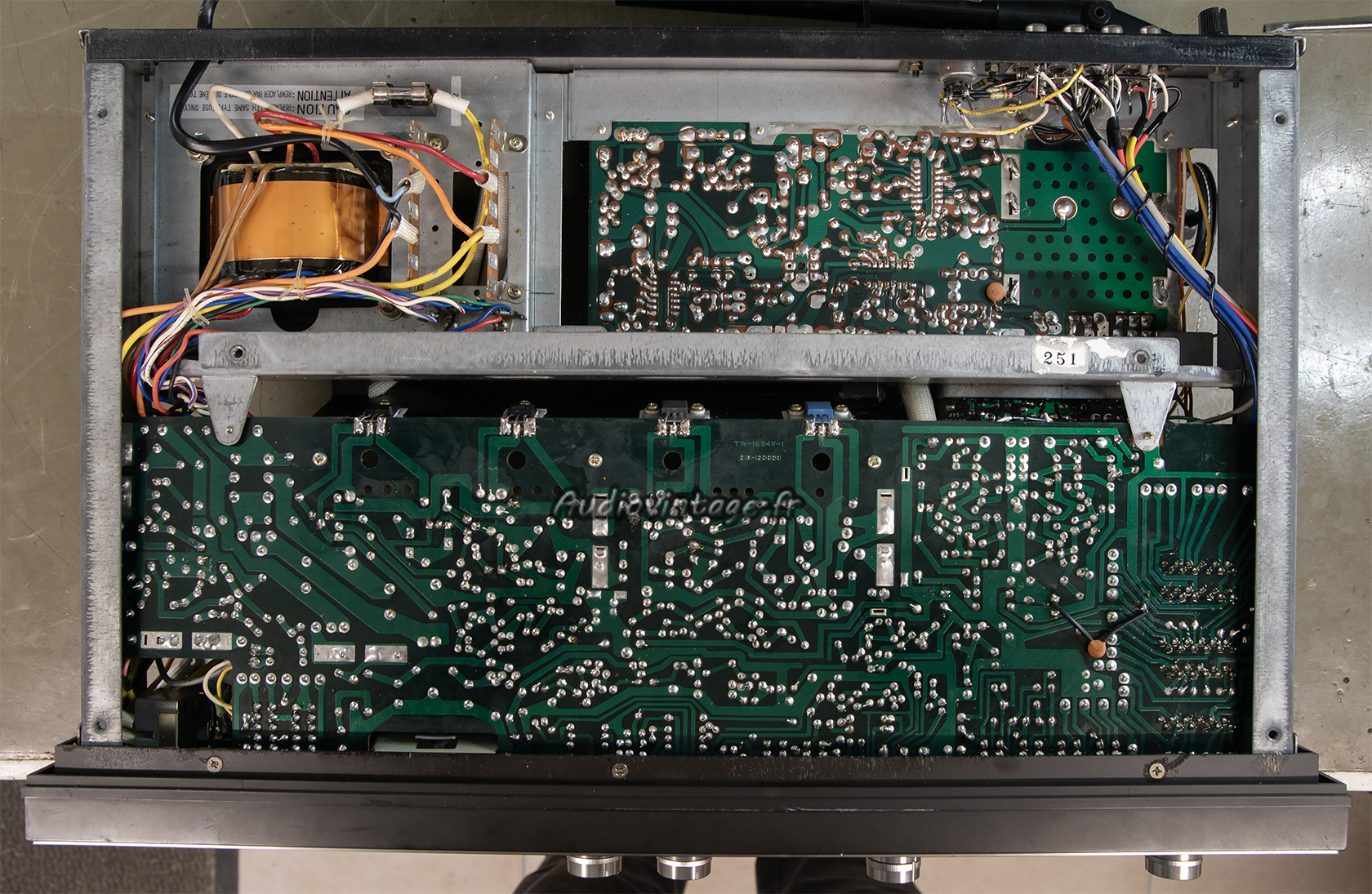

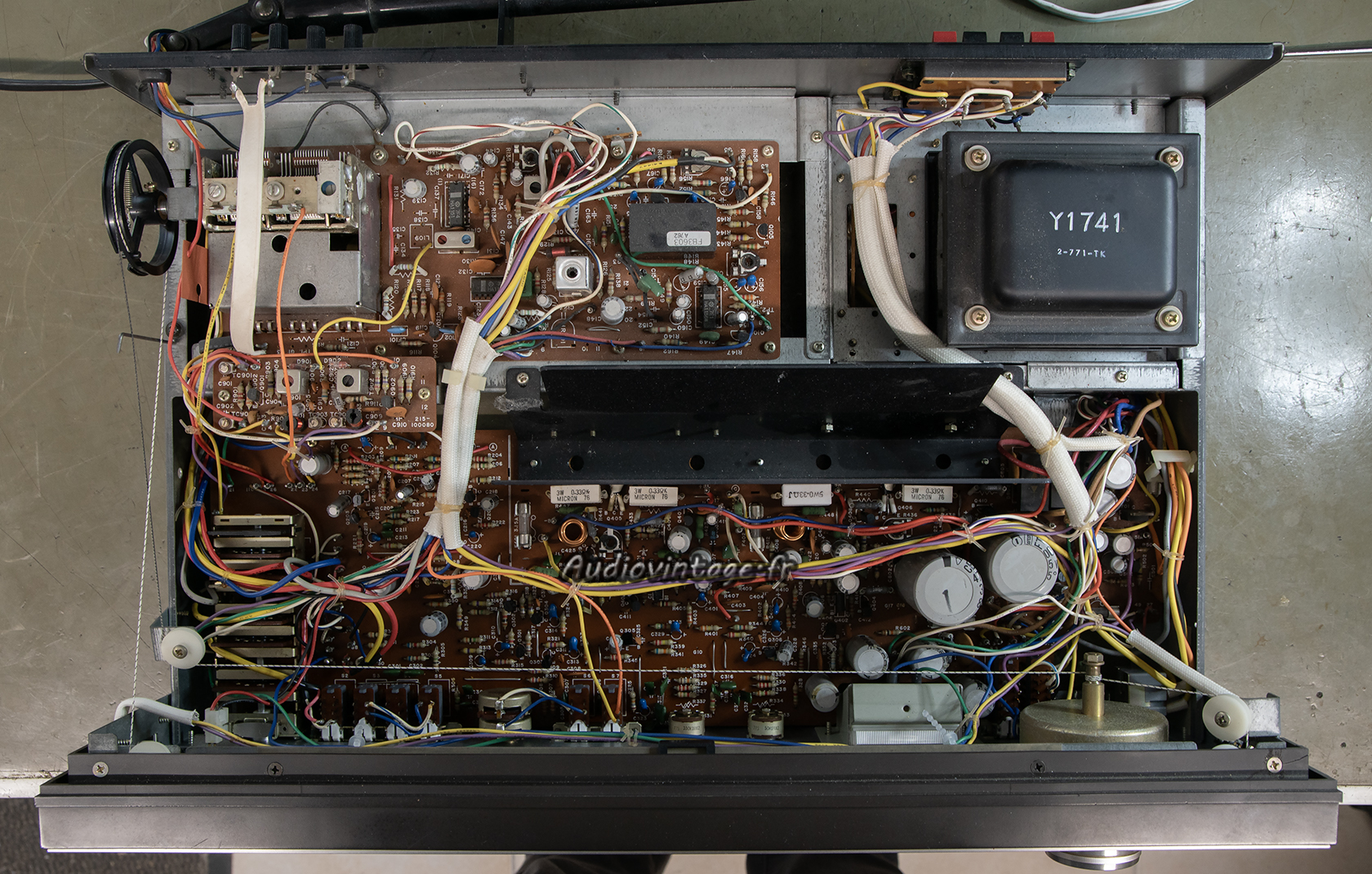

Accueil d’un joli receiver Luxman R-1035 avec quelques petits soucis…

L’appareil fonctionne encore. De nombreux mauvais contacts perturbent sont utilisation, des craquements et bruits suspects sont également présents aléatoirement.
Il a déjà eu droit à une ancienne réparation qu’il va falloir revoir…

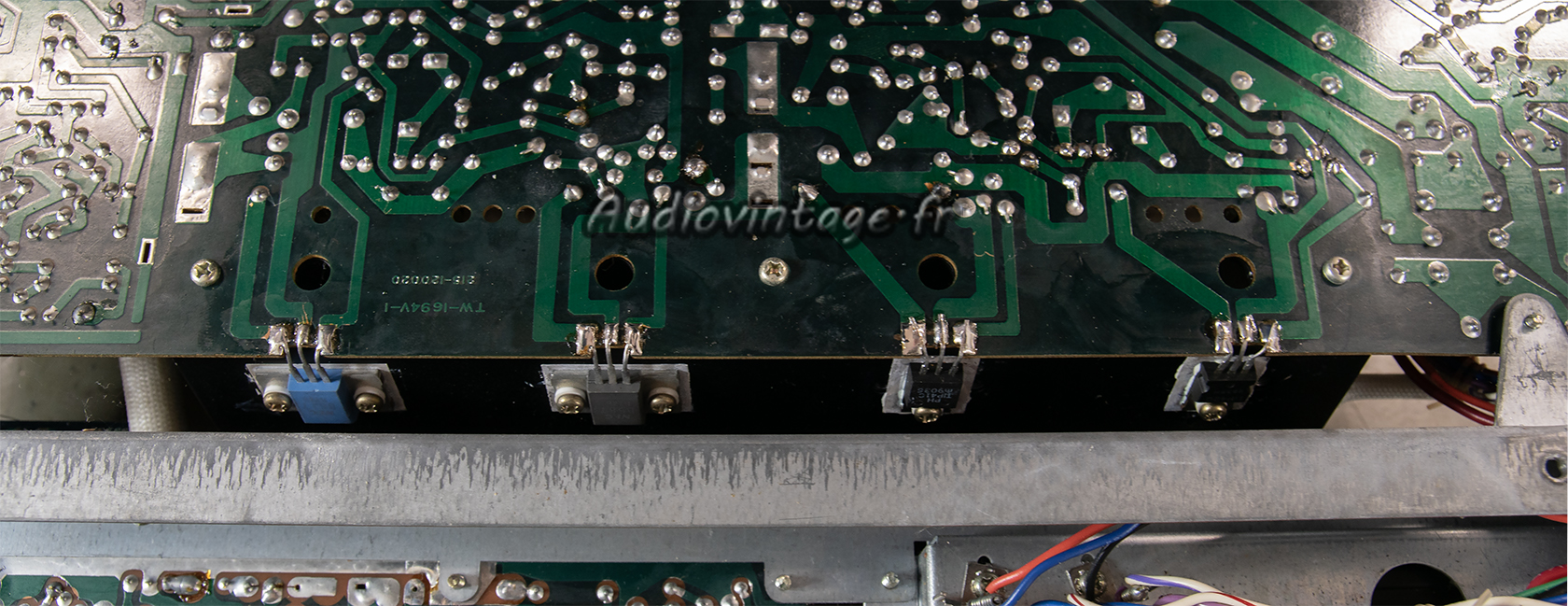

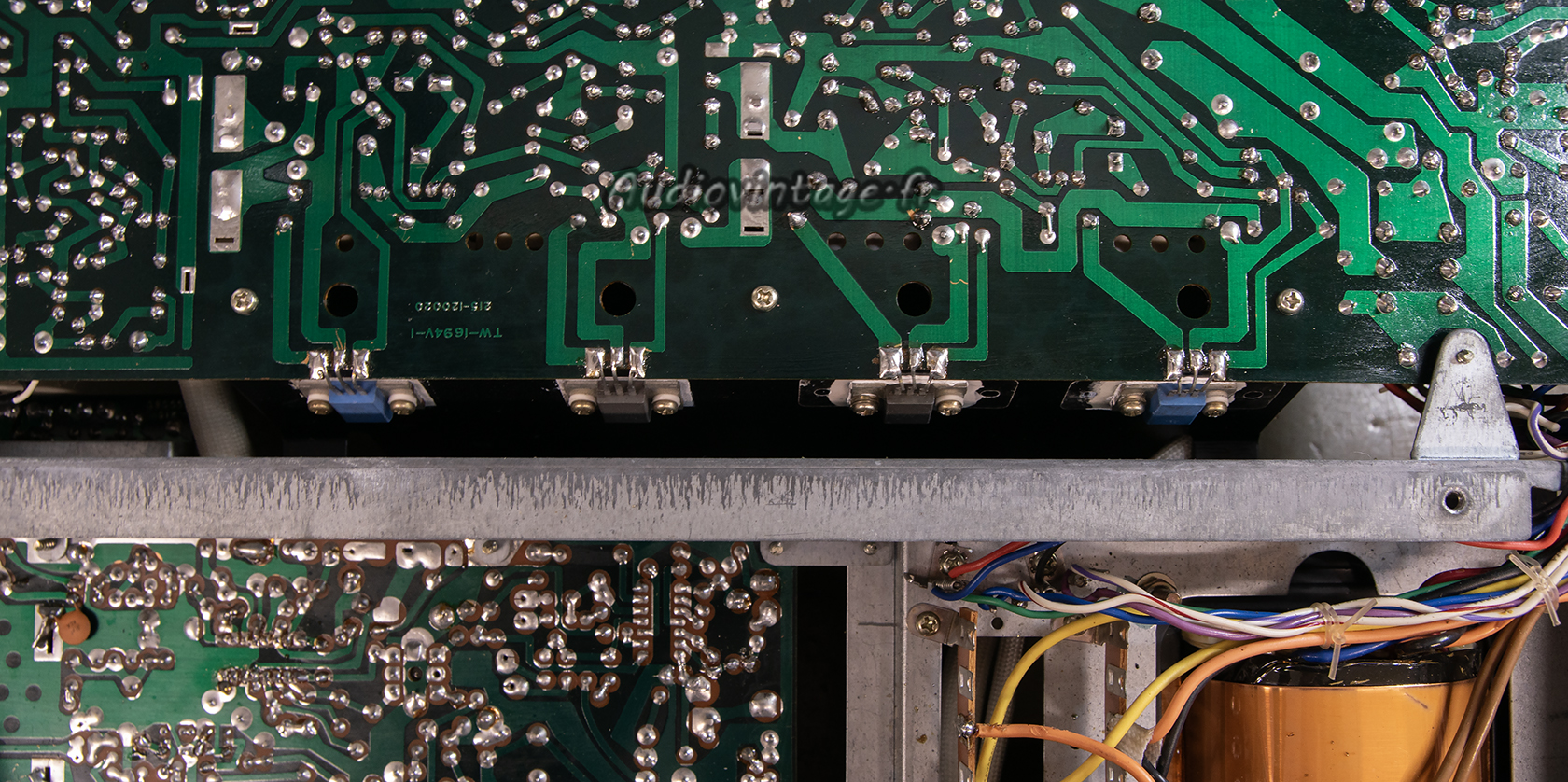

En effet, un canal d’amplification a vu ses transistors de puissances remplacés (entre autres) mais ceux installés ne conviennent pas.
Il faut avouer que le format « batwing » n’existe plus depuis bien longtemps et que toute intervention les concernant peut s’avérer compliqué.

Cela dit, j’ai encore en stock quelques transistors NOS (New Old Stock) de ce type que j’utilise donc pour remettre en état ce Luxman.

Pour le reste, l’intervention consiste au remplacement de très nombreux condensateurs chimiques, mais également de certains transistors responsables des bruits aléatoires, au remplacement de l’ampoule qui était HS derrière le vumètre, au nettoyage des commandes, puis enfin, au réglage des courants de repos.

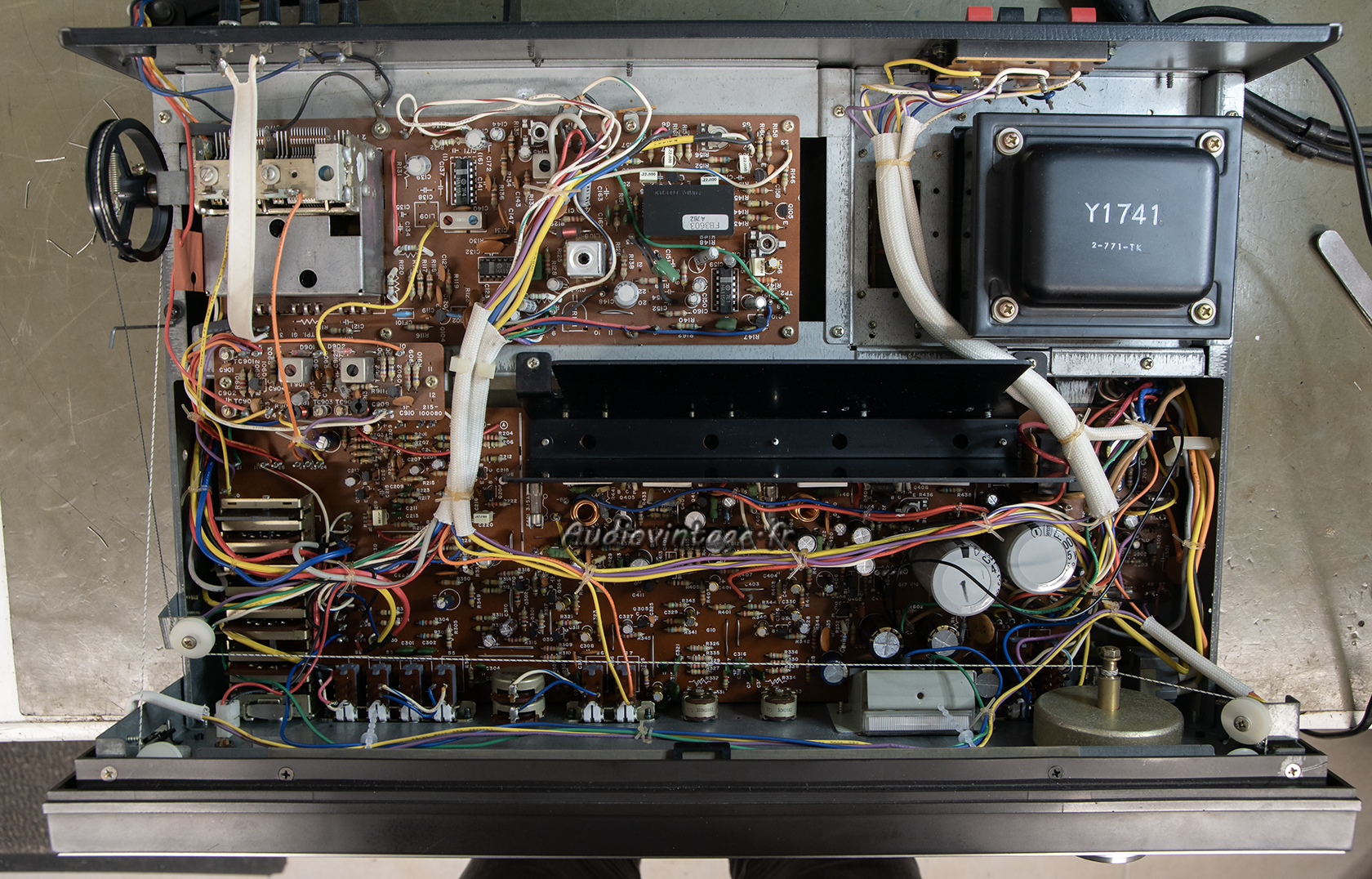

Terminé.

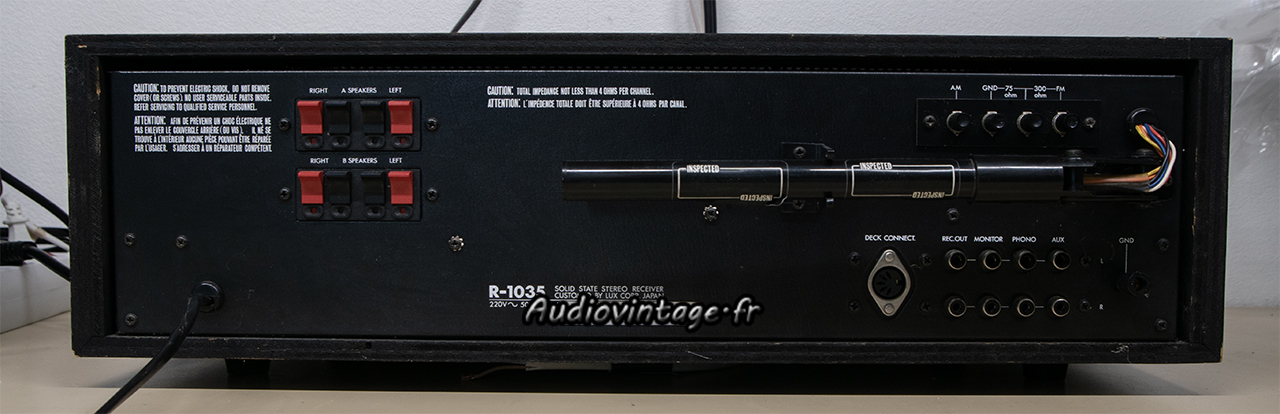

Connectique.

Les mesures :

Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée CD :

Distorsion à 2x1w sous 8 ohms, entrée aux.

Distorsion à 2x30w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

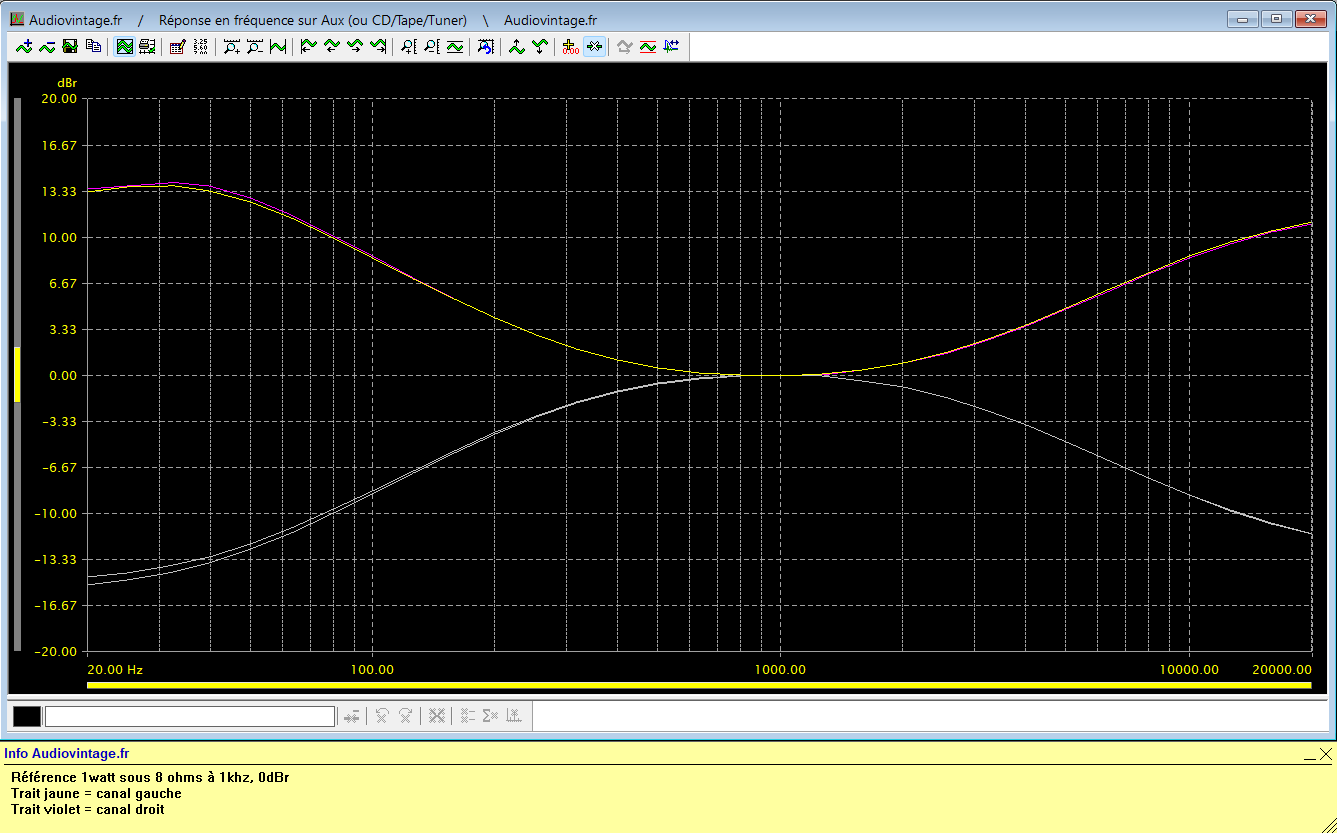

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Rapport signal bruit à 2x30w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

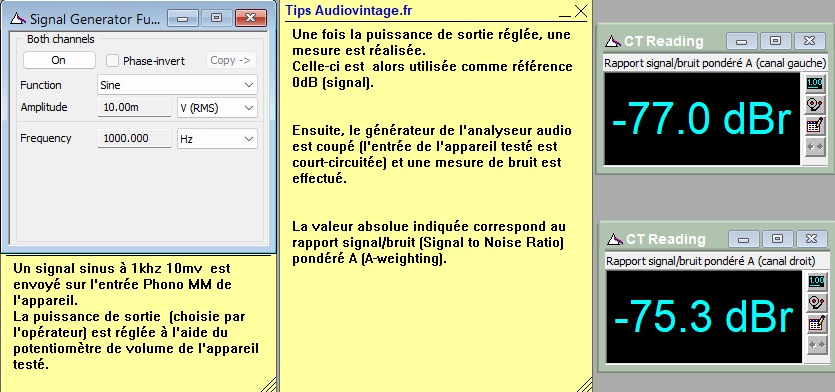

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x50w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

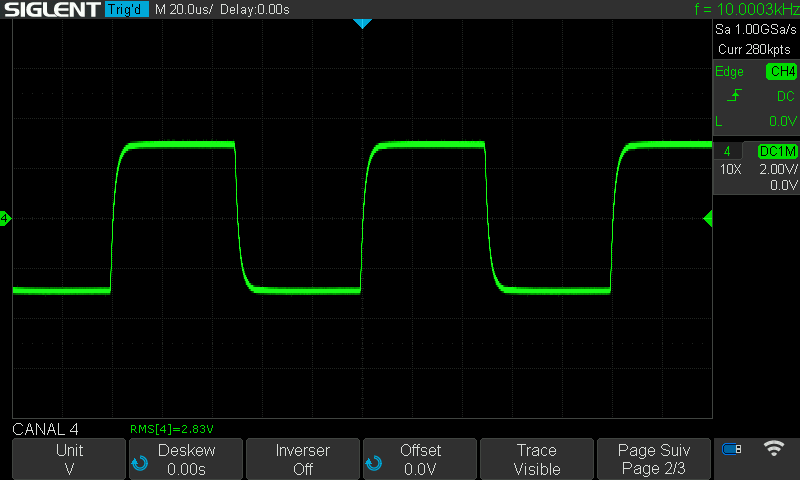

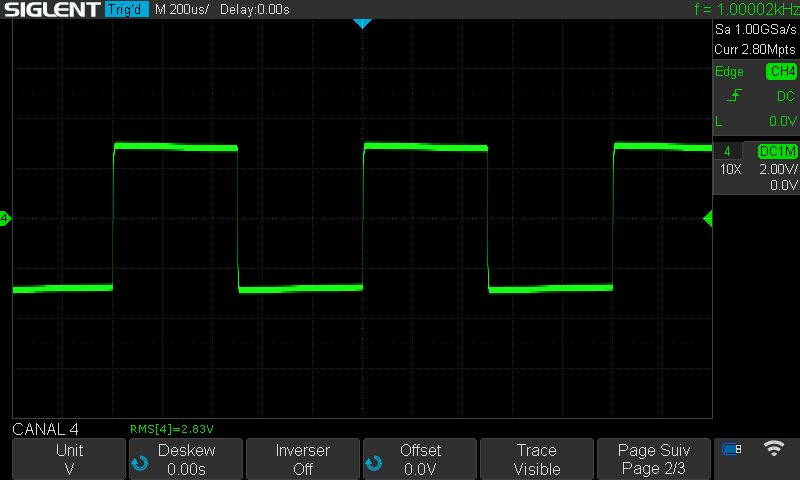

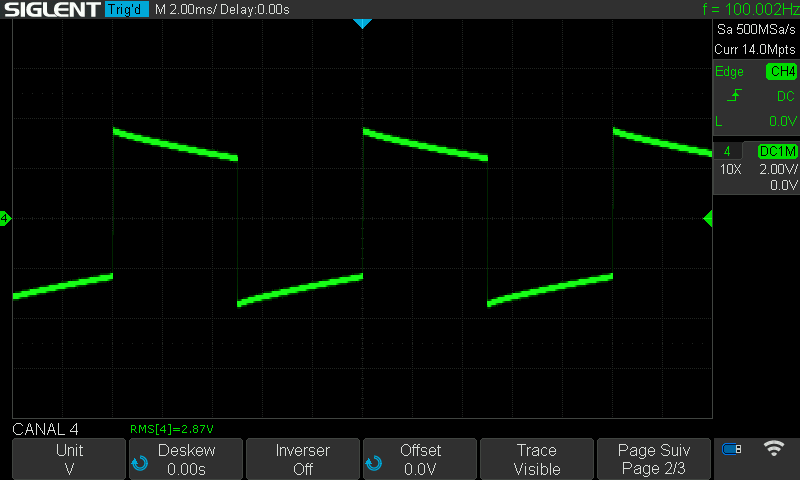

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée CD.
