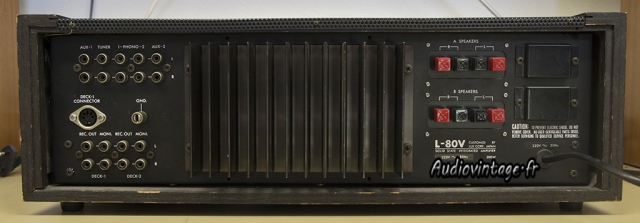

Ce très bel exemplaire est arrivé avec les soucis habituels d’un appareil de cet âge, un nombre conséquent de mauvais contacts dans les commandes entrainant crachotements et coupures…
Ouvrons le pour voir ce qui s’y cache…

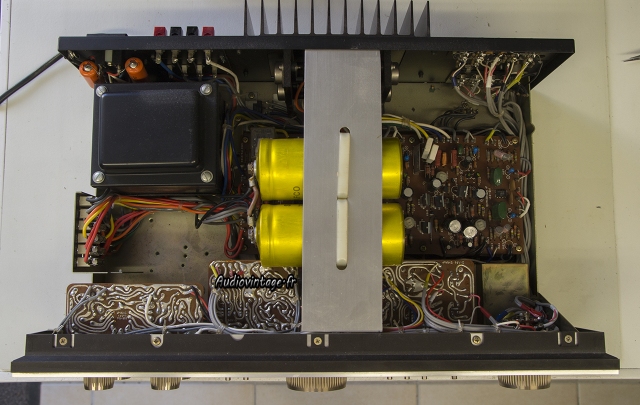

Une intervention est clairement visible. Les condensateurs de filtrages ont été supprimés, des nouveaux sont montés sur support « branlant » au-dessus du circuit principal.
De bons condensateurs, c’est sûr, mais qui ont trois fois la capacité des originaux (mesurés à 31000uf) ; Cela ne sert à rien, et c’est même dangereux pour l’amplificateur absolument pas prévu pour encaisser ça.
Le reste de l’appareil n’a pas été touché, dommage, les petits condensateurs sont généralement au bout du rouleau dans ces machines…
Des nouveaux condensateurs de filtrage, de qualité, et respectant la capacité originelle sont mis en place.
Le relais est démonté et ses contacts nettoyés.
Et oui, pas de surprise, les chimiques sont bien fatigués…

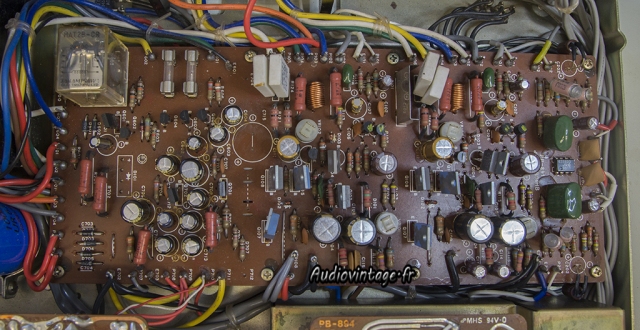

Le circuit principal révisé, condensateurs chimiques neufs et les diodes VD1212 remplacées.

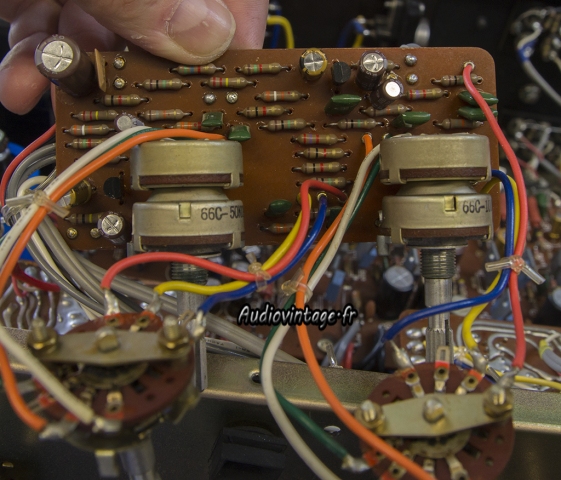

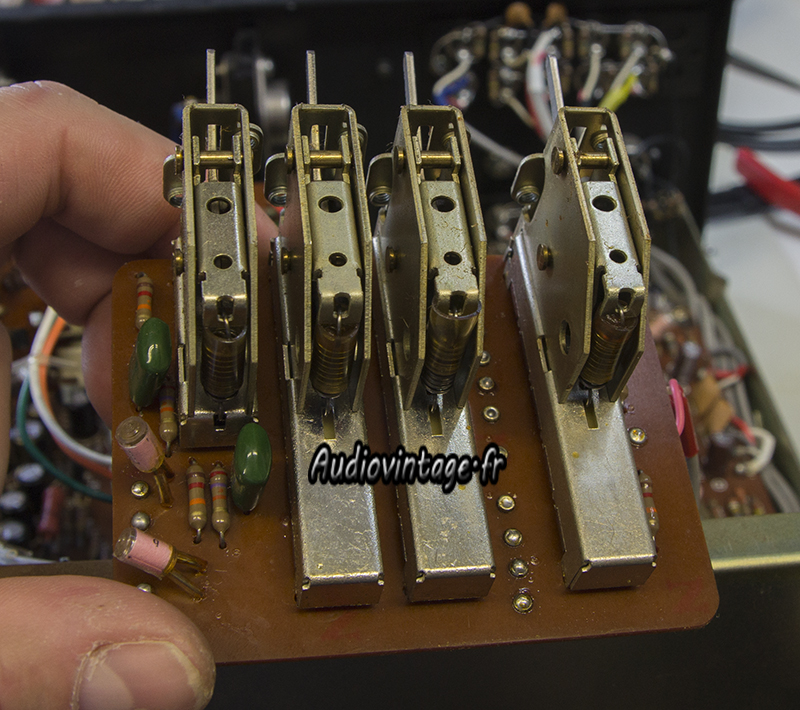

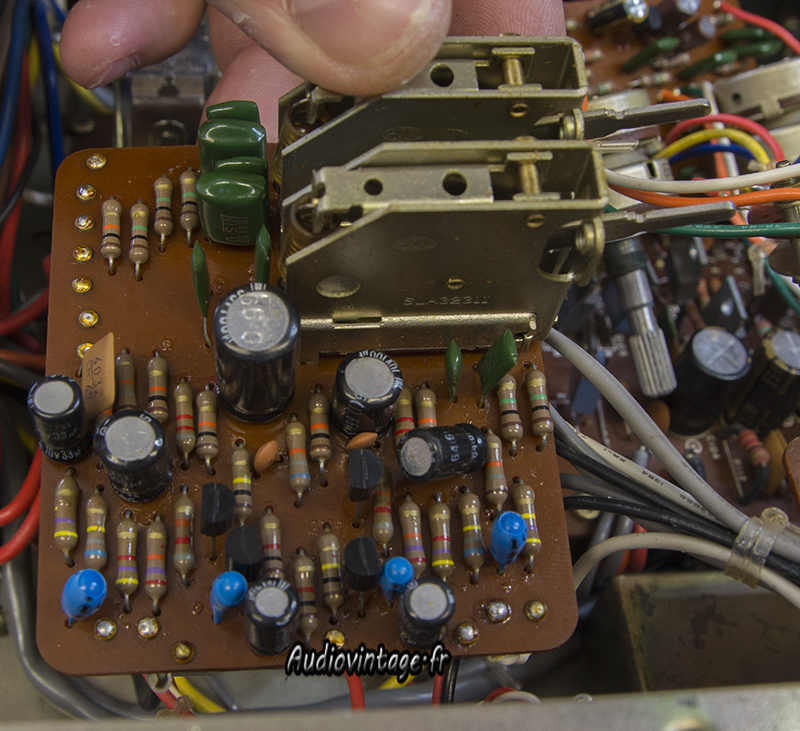

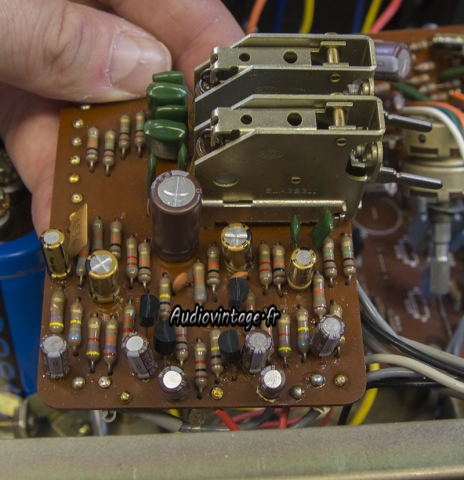

Il n’y a rien à remplacer sur ce circuit, mais le nettoyage correct des commandes présentes ici est indispensable.

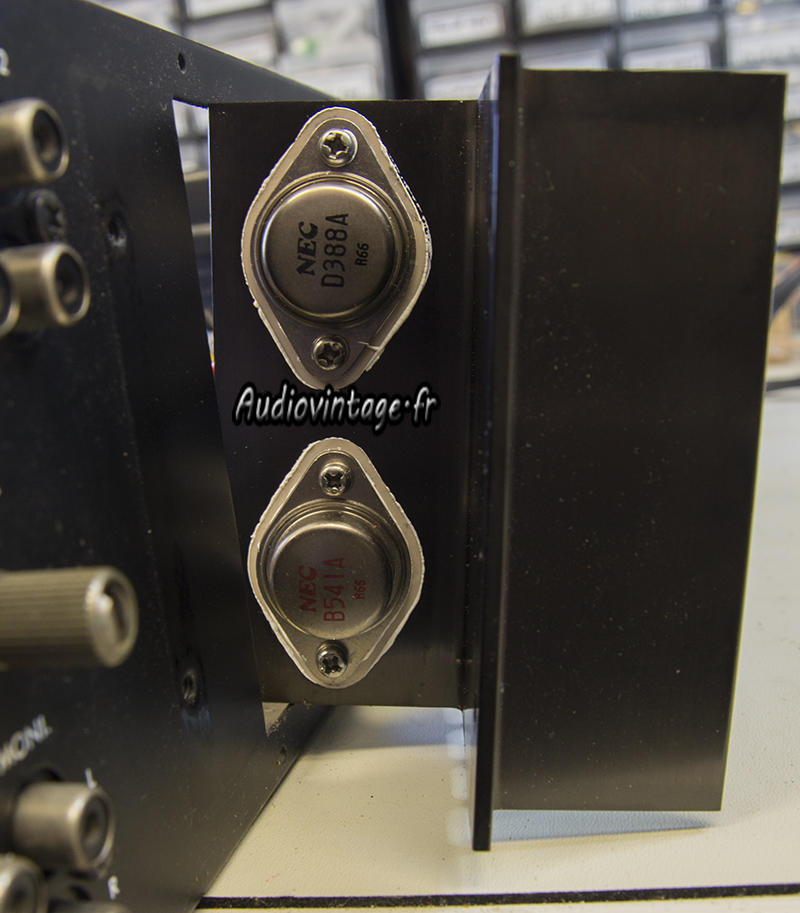

Les transistors de puissances reçoivent de la graisse neuve.
Nettoyage des commandes, réglage du bias et de l’offset.

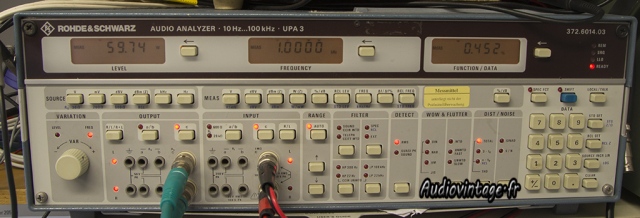

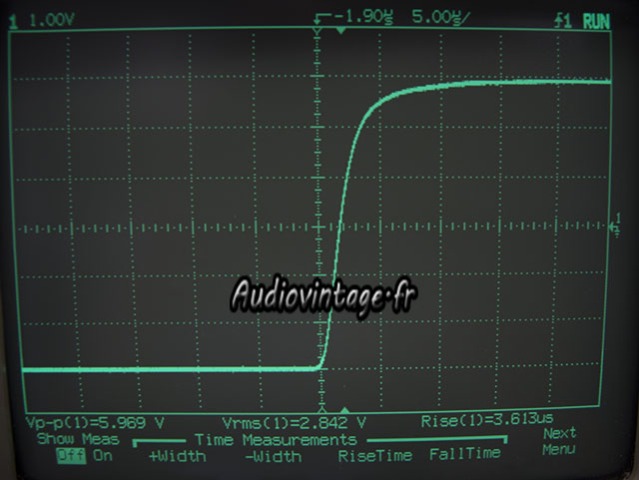

Passage au banc à la puissance nominale.

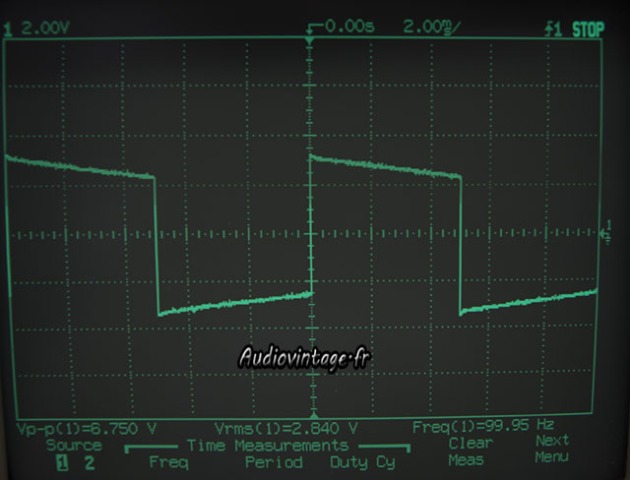

On pousse un peu, il tient la route.

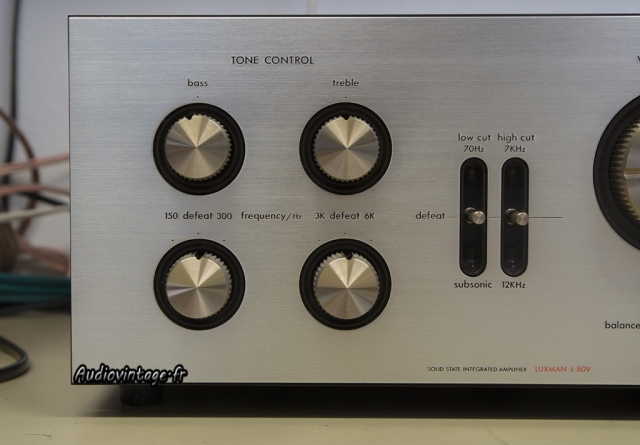

Magnifique, il me tarde de l’écouter à nouveau.
Merci !
Pour le moment, c’est moi qui en profites 🙂
Hi, How did you replace the filtering capacitors ? What model new ones did you add? Also, how did you wire them as I can see they dont look like they have been soldered.
Thanks
Much Appreciated
Richard
Hello Richard, I don’t understand; All is visible on the pictures. You can use all type of capacitors of the same value. You can go up for the maximum voltage if you want. In this example, there was screwed capacitors and I use the same type, but normally they are « pin » capacitors here. You can just use new snap-in capacitors.
Thierry.
