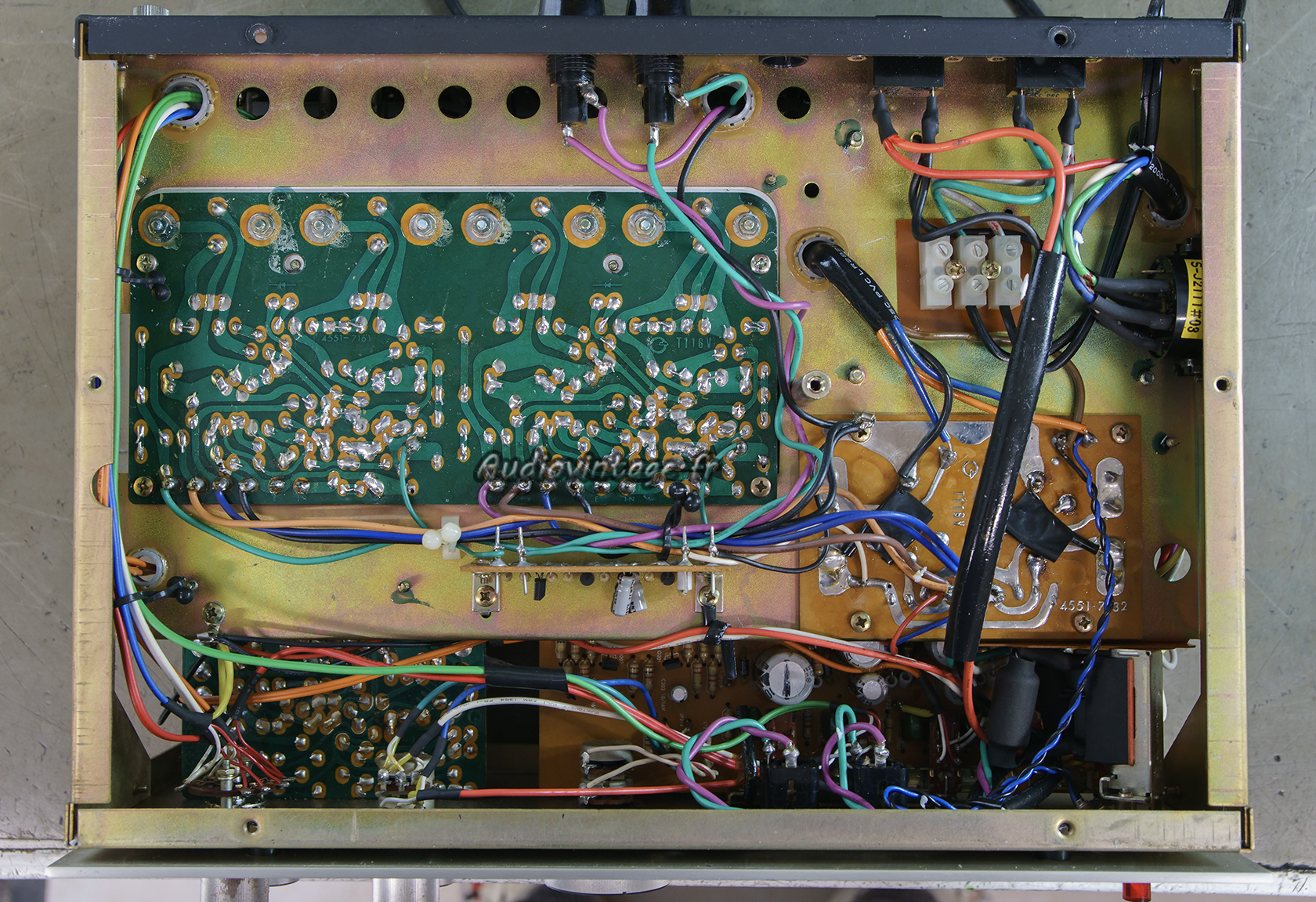

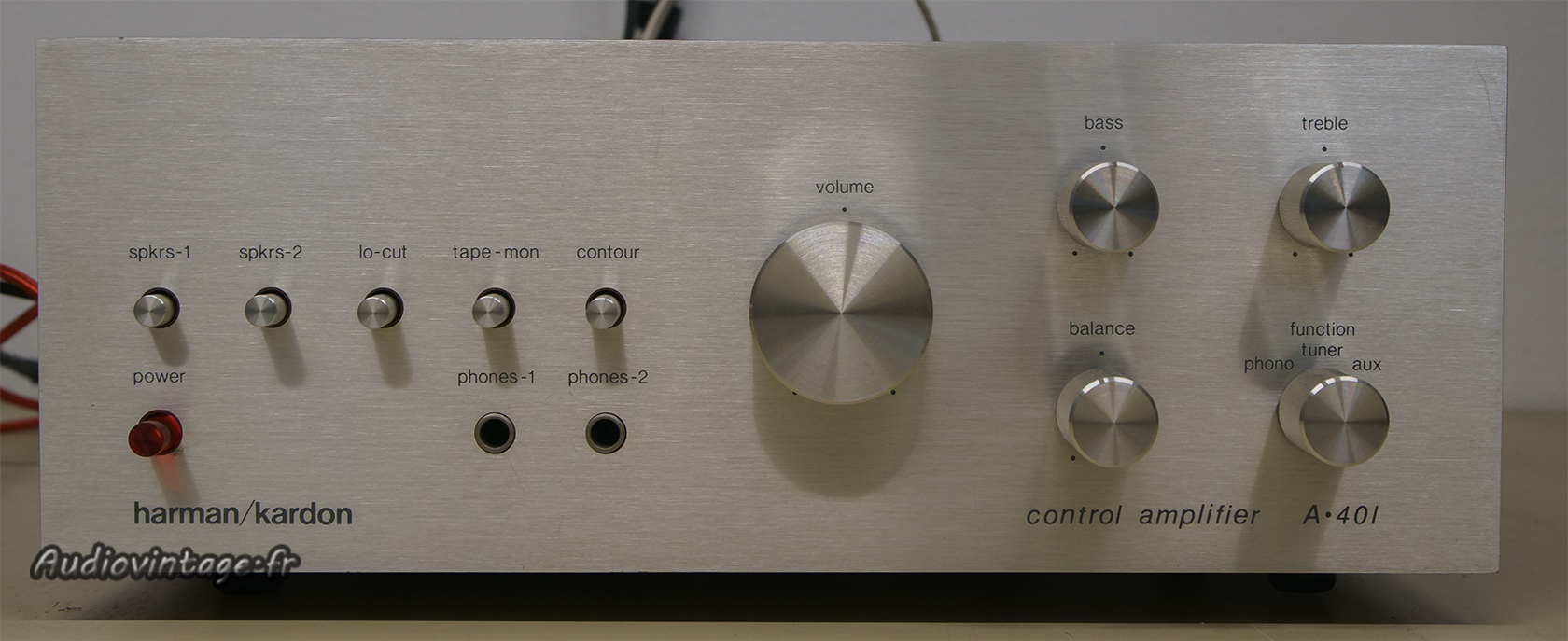

Un petit Harman Kardon A 401 accueilli pour réparation et révision.

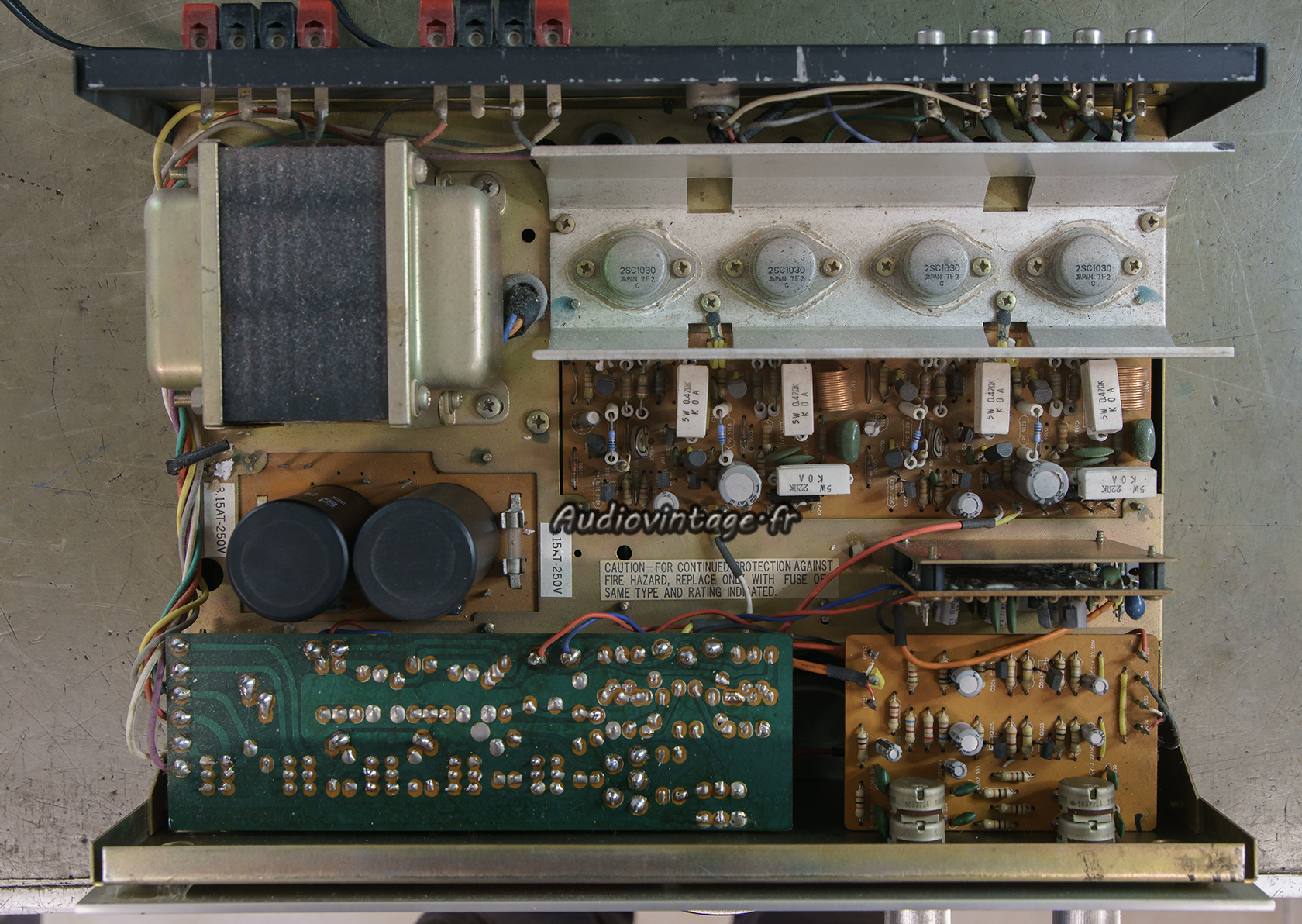

A réception, il est panne sur un canal, fusible HS (de sa belle mort, pas en conséquence d’autre chose).
Les commandes sont encrassées et l’amplificateur ne sonne pas très bien.

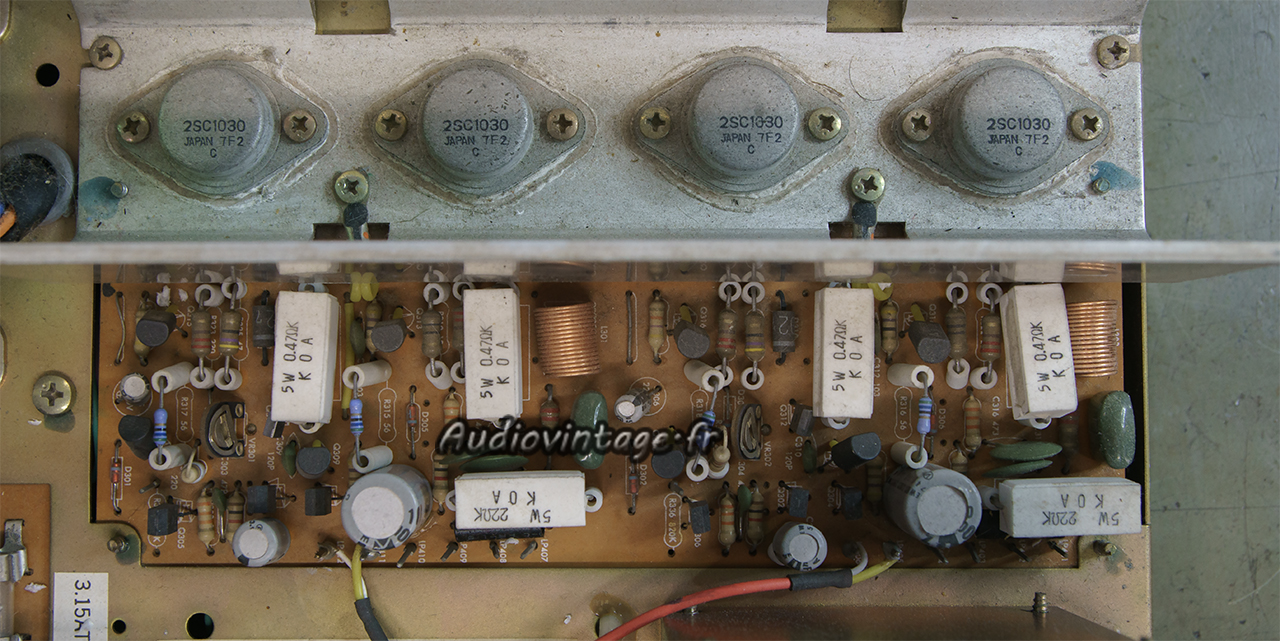

Le circuit principal.
Il y a une « légende » au sujet des transistors Hitachi 2SC1030, il s’agirait de transistors « exceptionnels » qui feraient que les appareils qui en sont équipés sonnent particulièrement bien.
Je tiens à rassurer tous les propriétaires d’amplificateur qui ne disposent pas de ces transistors, ce sont des foutaises qui ne s’appuient sur rien, que du vide. Et en aucun cas, ces transistors sont supérieurs ou inférieurs à d’autres.
Tous les condensateurs chimiques ainsi que certains transistors sont remplacés. En fin d’intervention, je remplacerai également la résistance ajustable de courant de repos d’un des deux canaux, finalement très fatiguée.
L’étage phono.
Transistors et condensateurs chimiques neufs.

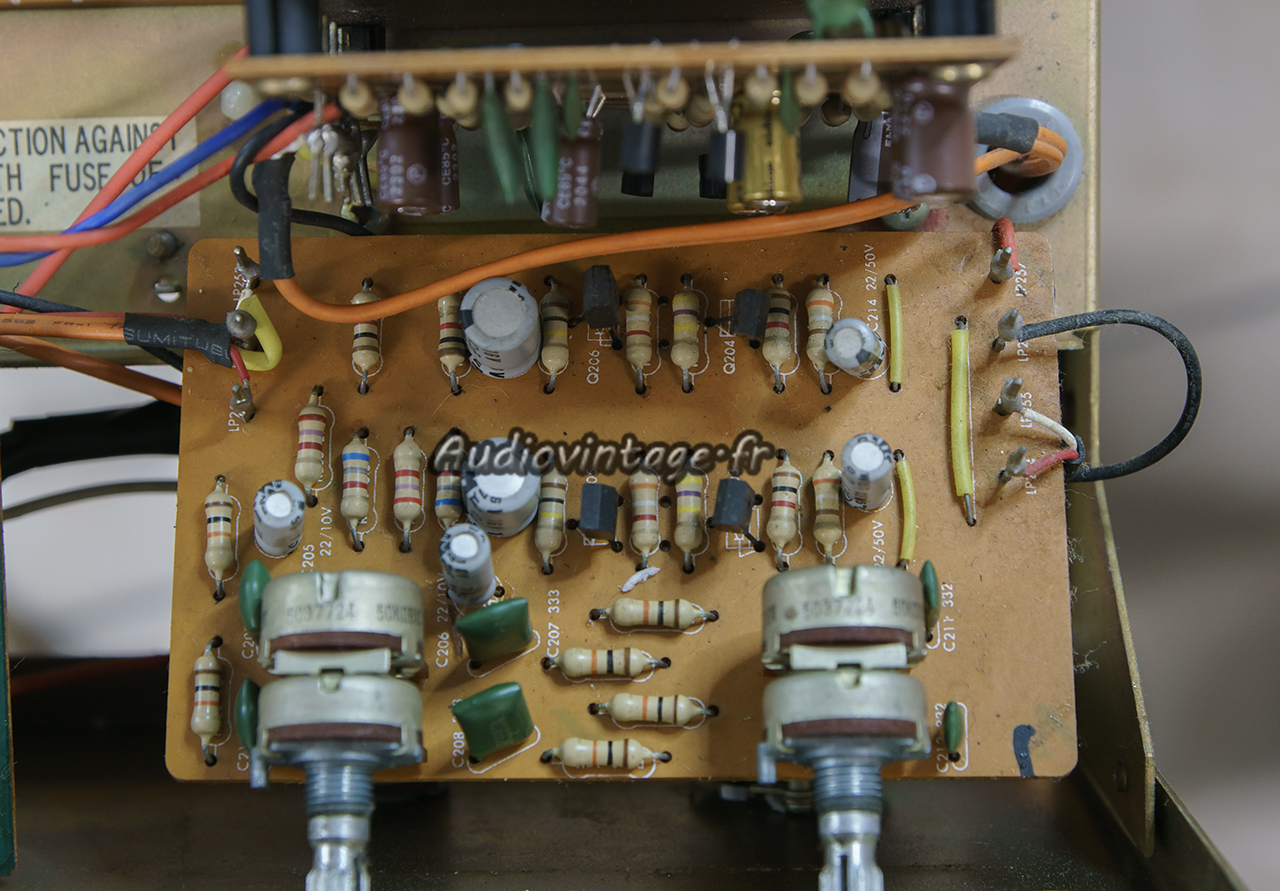

Le circuit de tonalité.
Transistors et condensateurs chimiques neufs ici aussi.

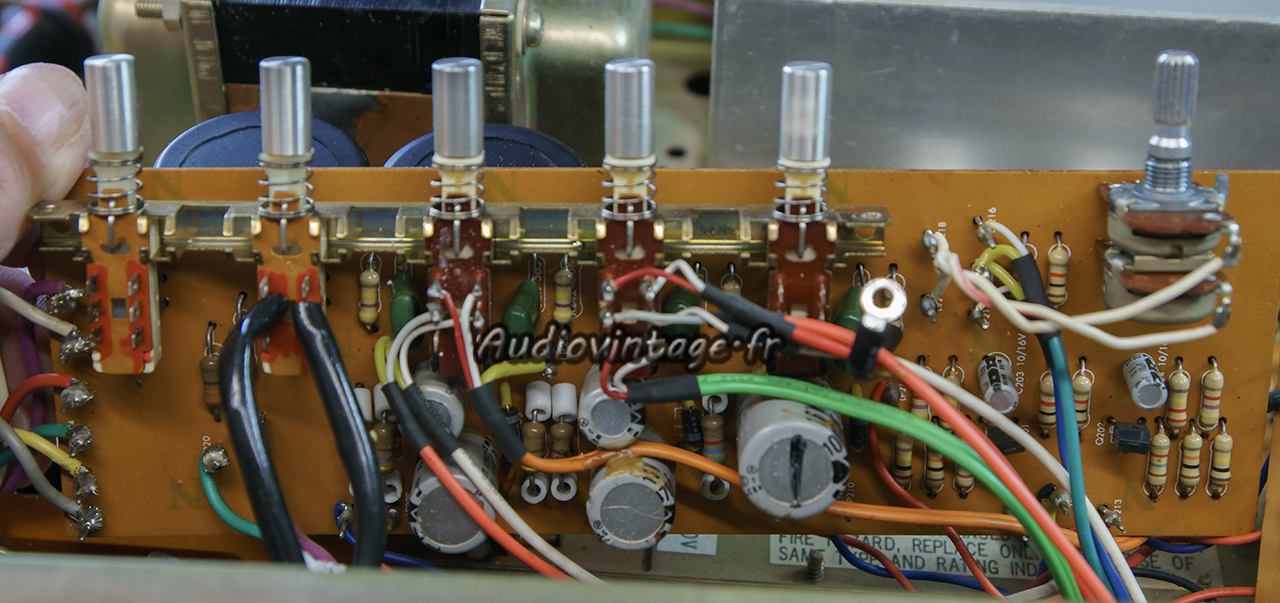

Le circuit des filtres et volume.

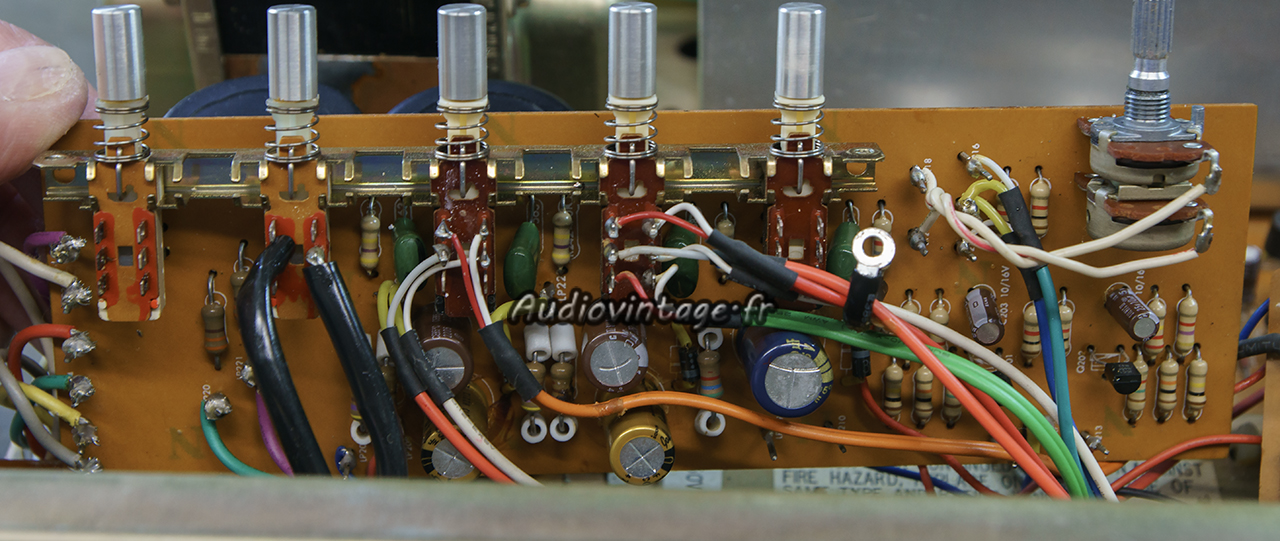

Intervention identique.
Le circuit de muting, qui n’est pas présent dans tous les A 401.
Condensateurs chimiques et transistor remplacés.

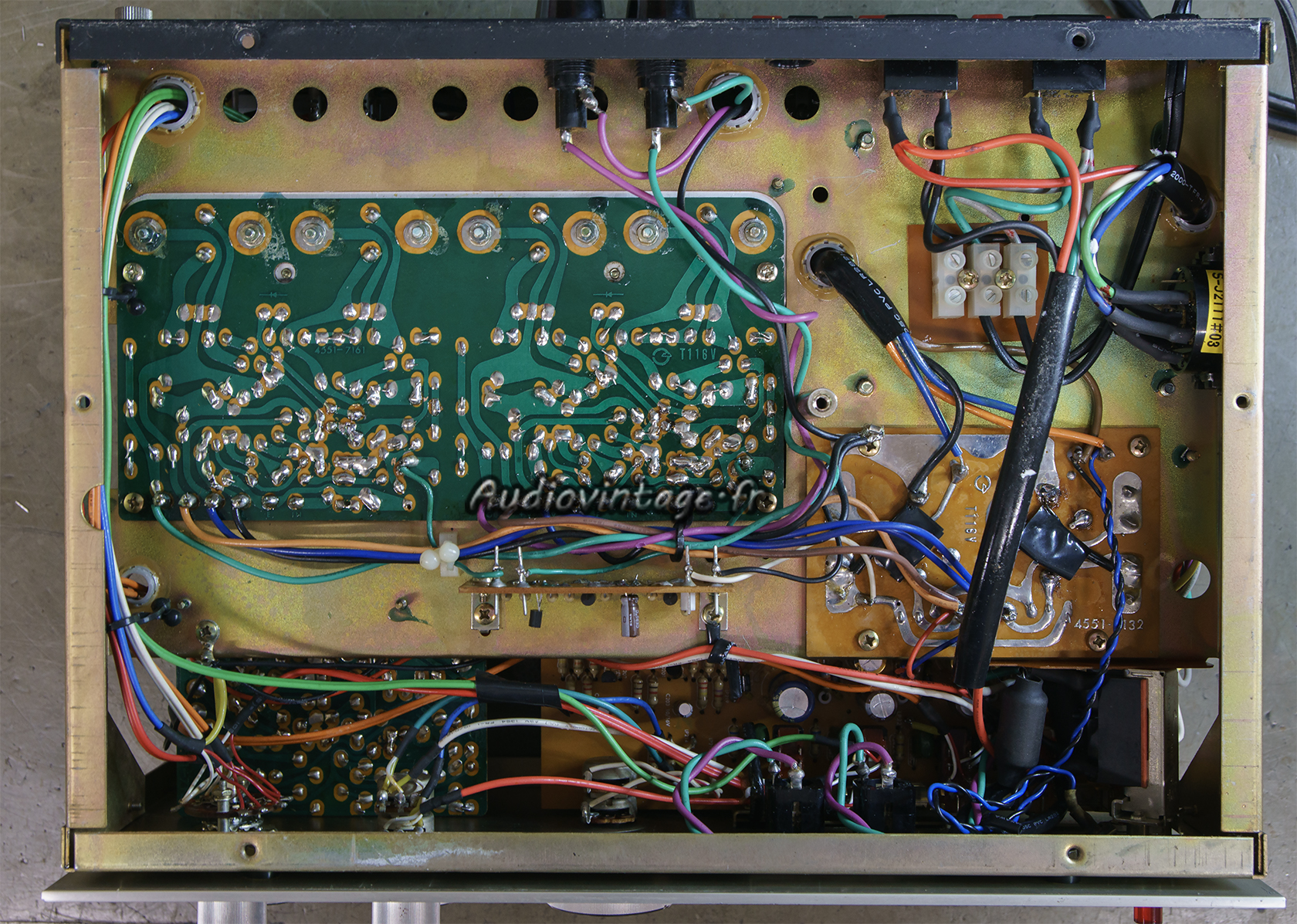

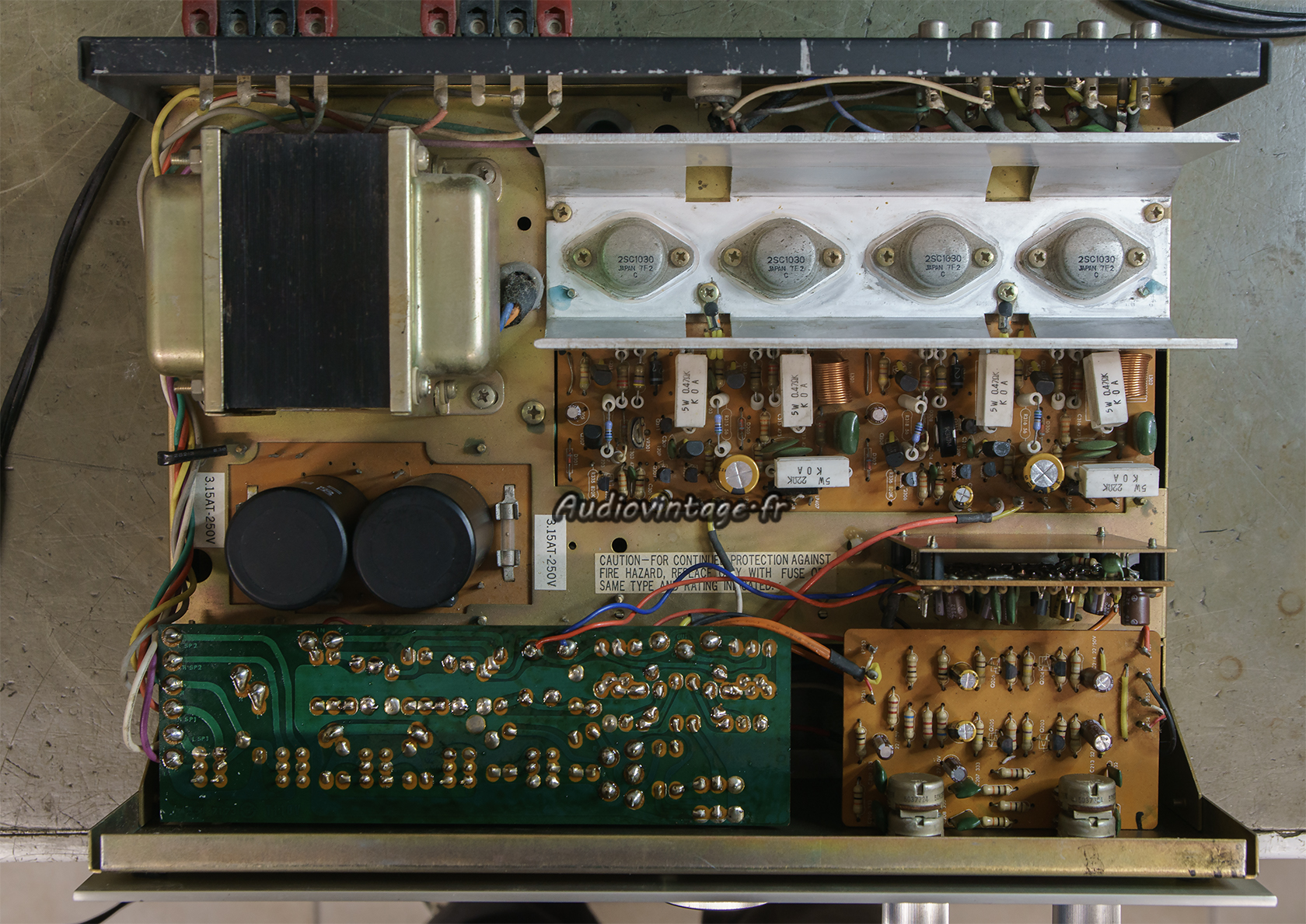

Commandes nettoyées, alimentation en 240v, courants de repos ajustés. Terminé.

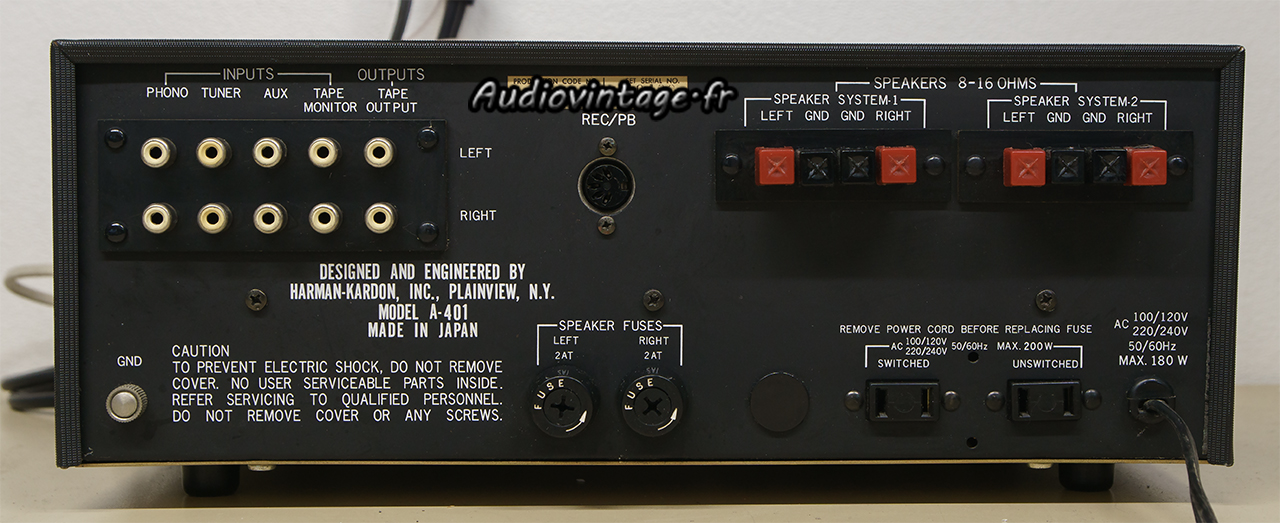

Connectique.
Les mesures :
Les mesures sont nécessaires, il n’est pas concevable de parler de restauration ou de remise en état sans contrôler le résultat par un passage au banc audio professionnel conçu à cet usage.
Ne confiez pas vos précieux appareils à des techniciens qui ne veulent pas faire ces mesures. C’est le seul et unique moyen de vérifier si l’appareil est en bon état de fonctionnement et conforme aux caractéristiques attendues.
L’expérience et les compétences du technicien qui réalise ces mesures lui permettent de visualiser un éventuel problème passé inaperçu à l’oreille, mais qui ne manquera pas de venir jouer les trouble-fête à court terme.
C’est donc l’assurance pour vous d’avoir une machine qui a été correctement remise en état, et pour le technicien, de ne pas vous revoir pour ce même appareil.
Pour autant les mesures affichées ici ne permettent pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux.

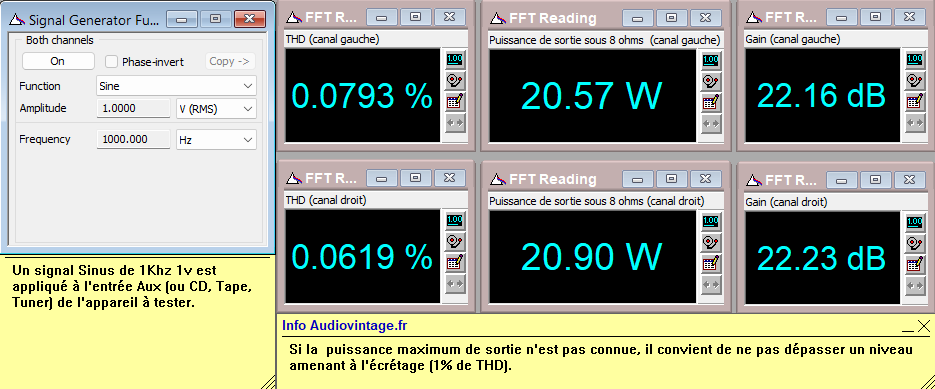

Distorsion à 2x20w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtre low cut activé.

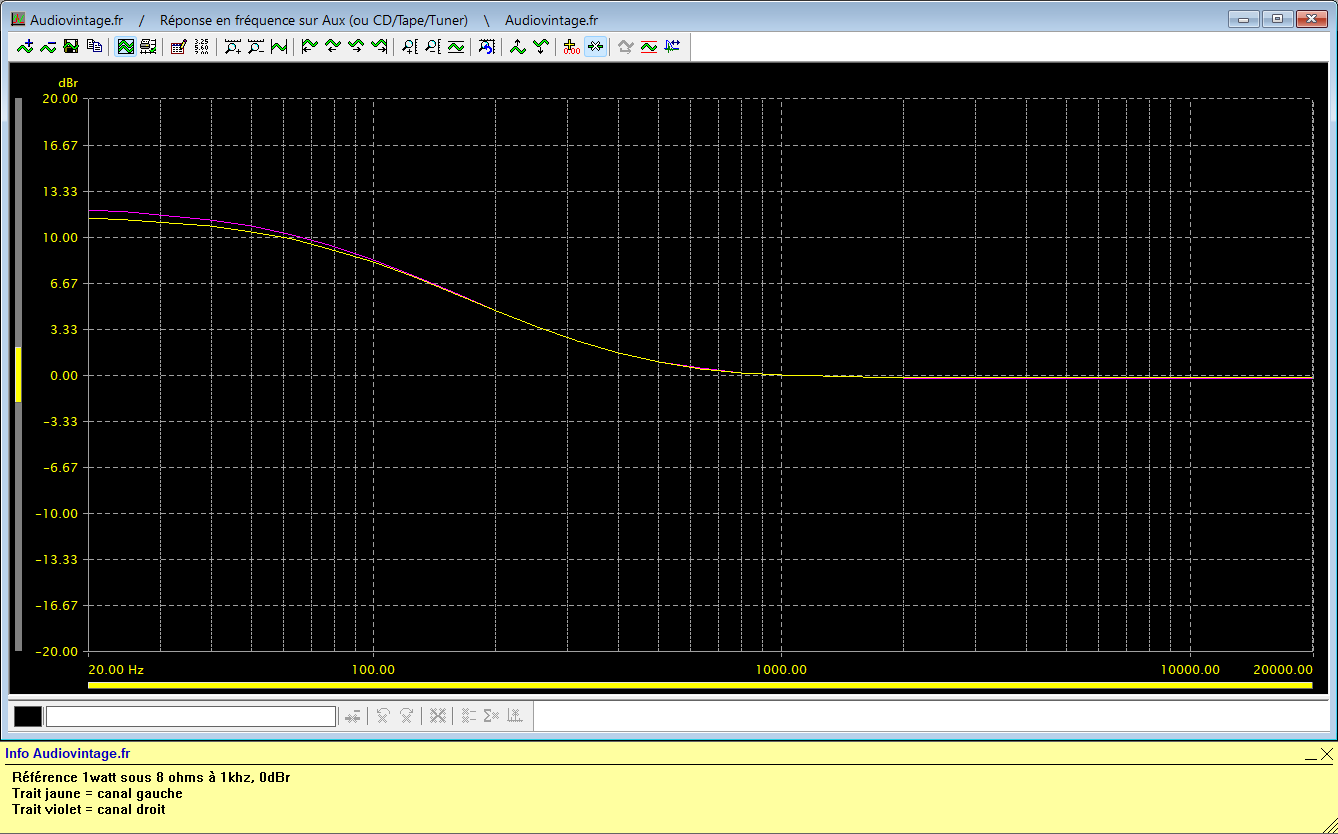

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtre contour activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.
Rapport signal bruit à 2x20w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono.

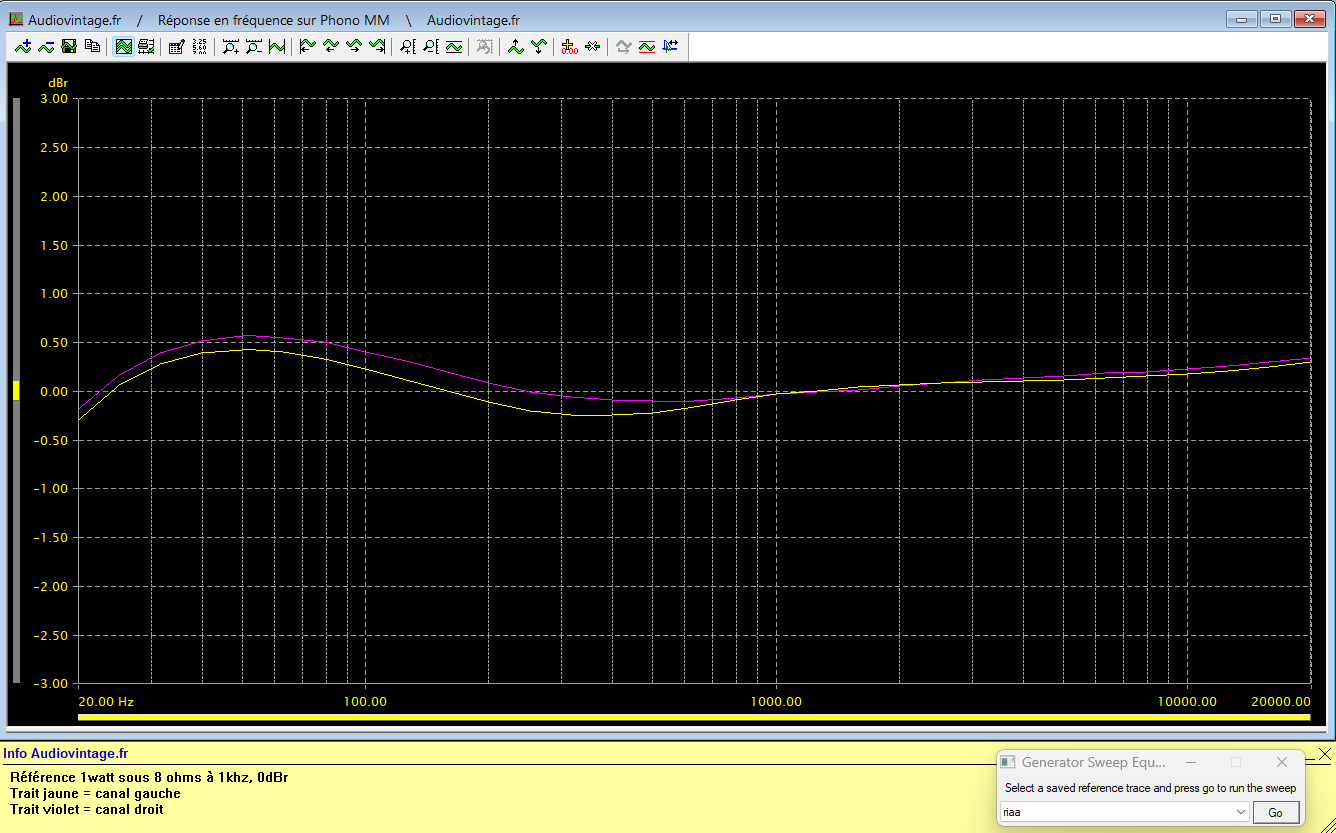

réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

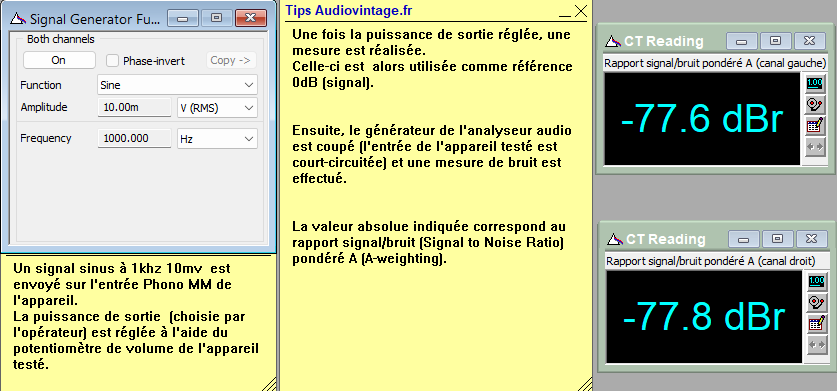

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x20w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
