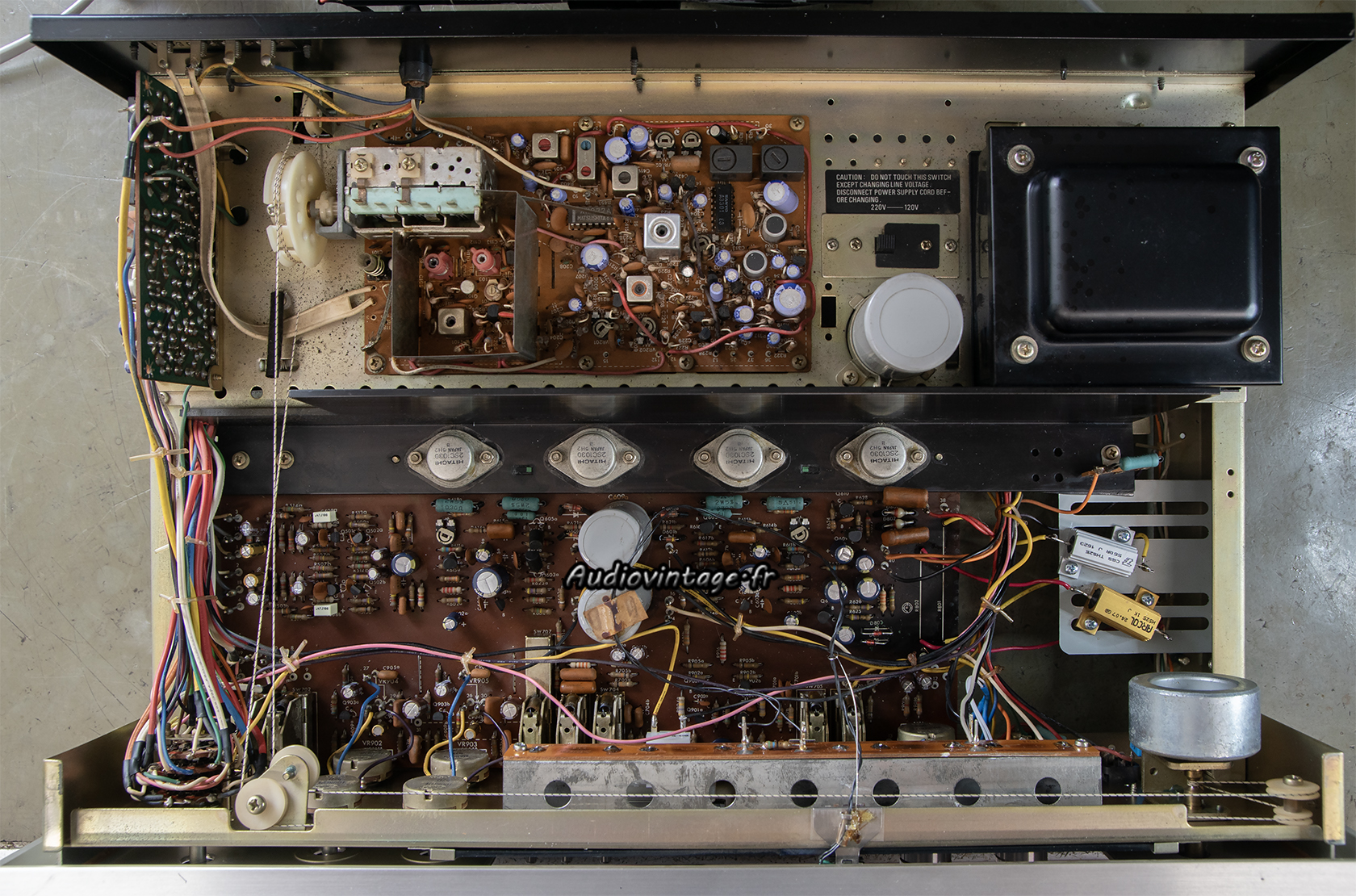

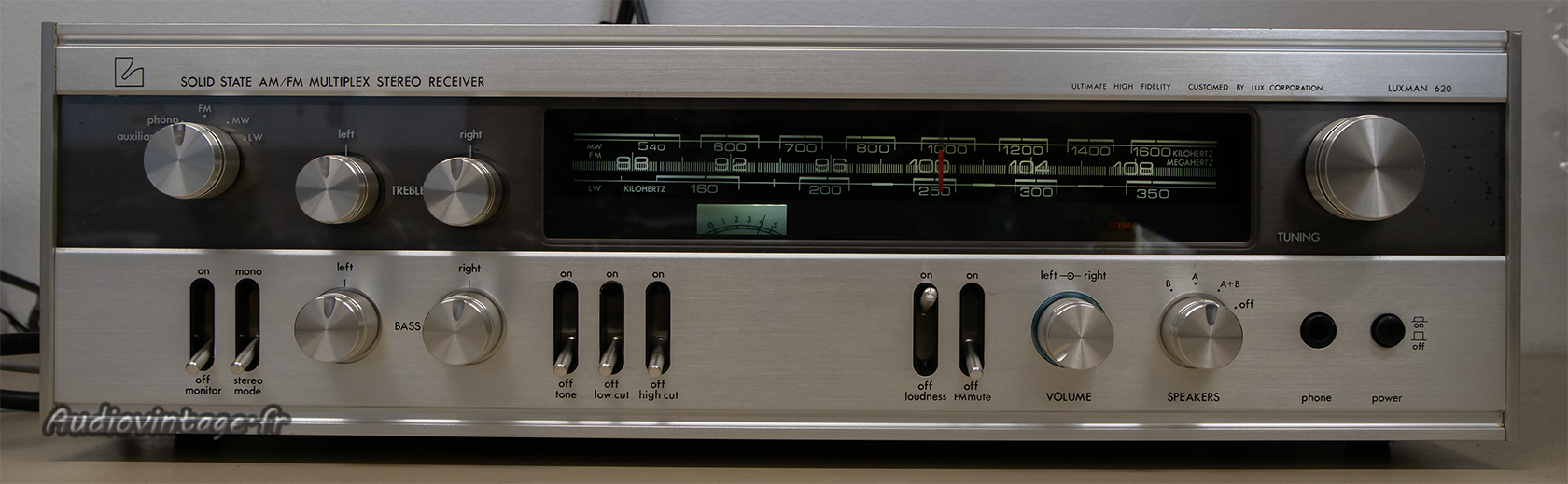

Un petit nouveau sur Audiovintage, en l’occurrence un receiver Luxman R-620.

Fonctionnel lors de son dépôt, il nécessite cependant quelques soins…
Les deux condensateurs rifa sur le switch on/off sont cuits, pas mal d’ampoules d’éclairages sont HS.
On a aussi droit aux mauvais contacts habituels dans les commandes.

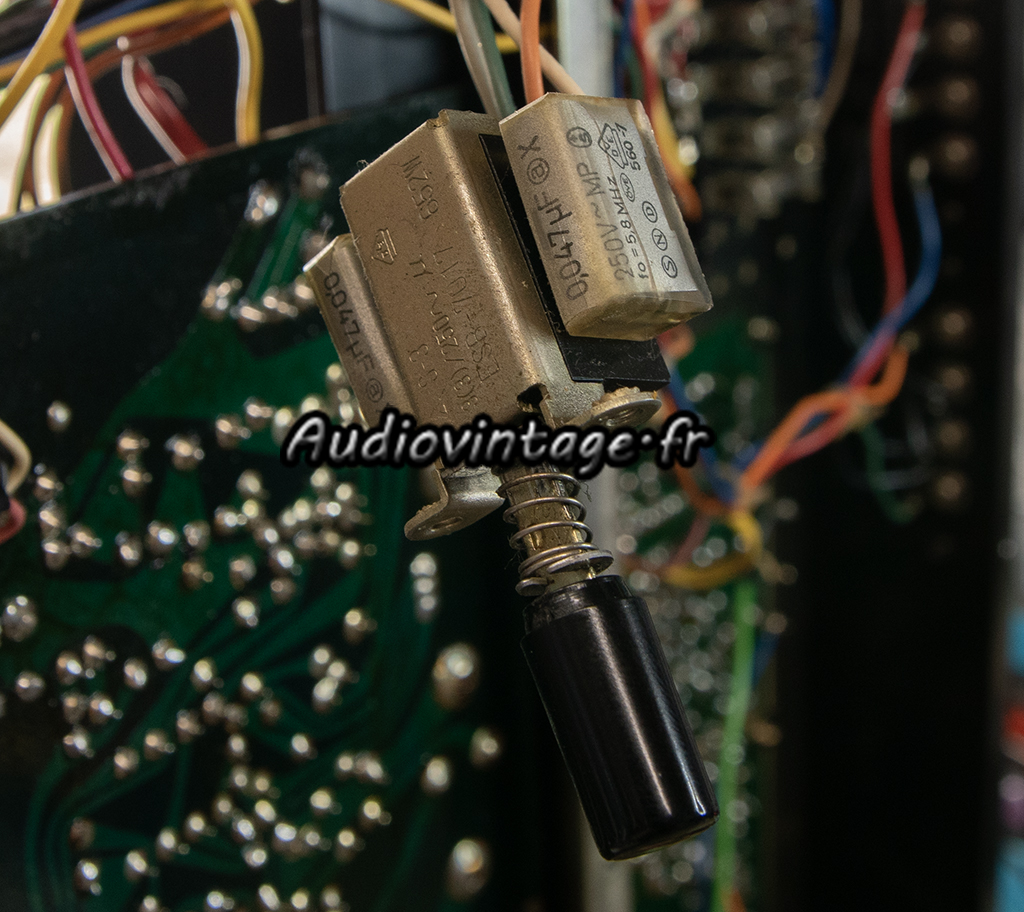

Je commence par le switch on/off et surtout les deux condensateurs Rifa dont l’enveloppe est endommagée, signe que la fin est proche

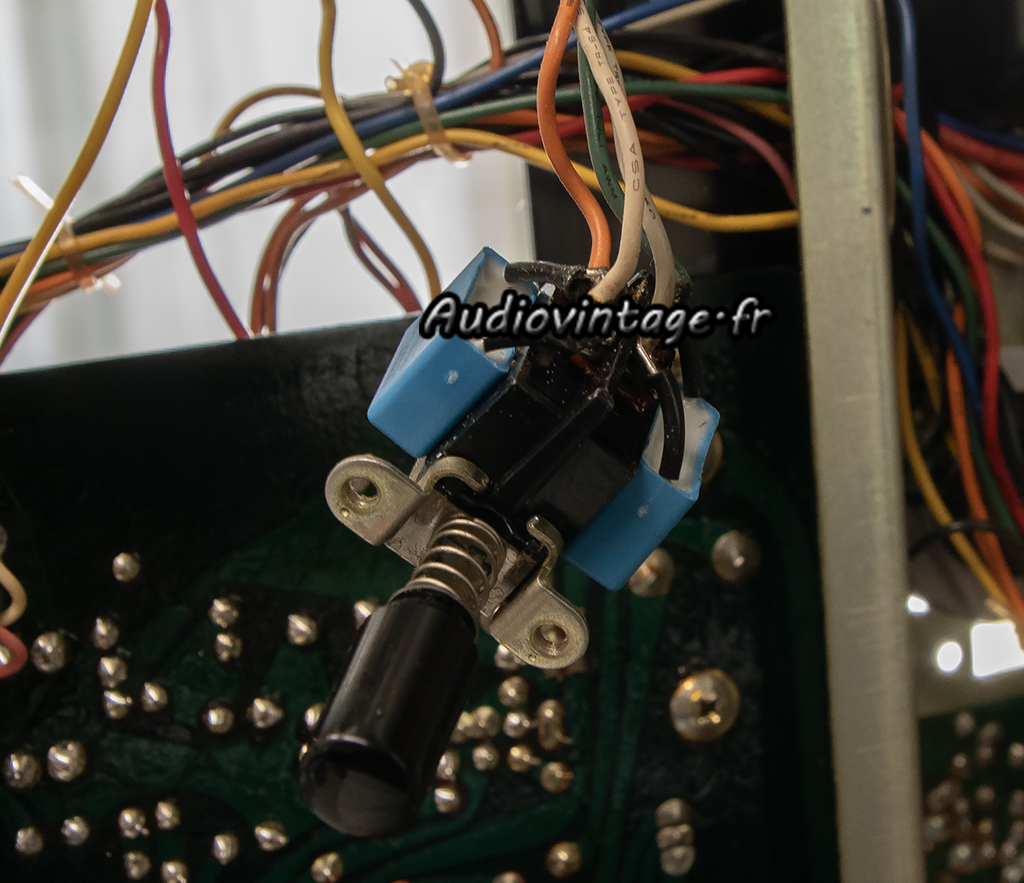

Les deux condensateurs sont remplacés.

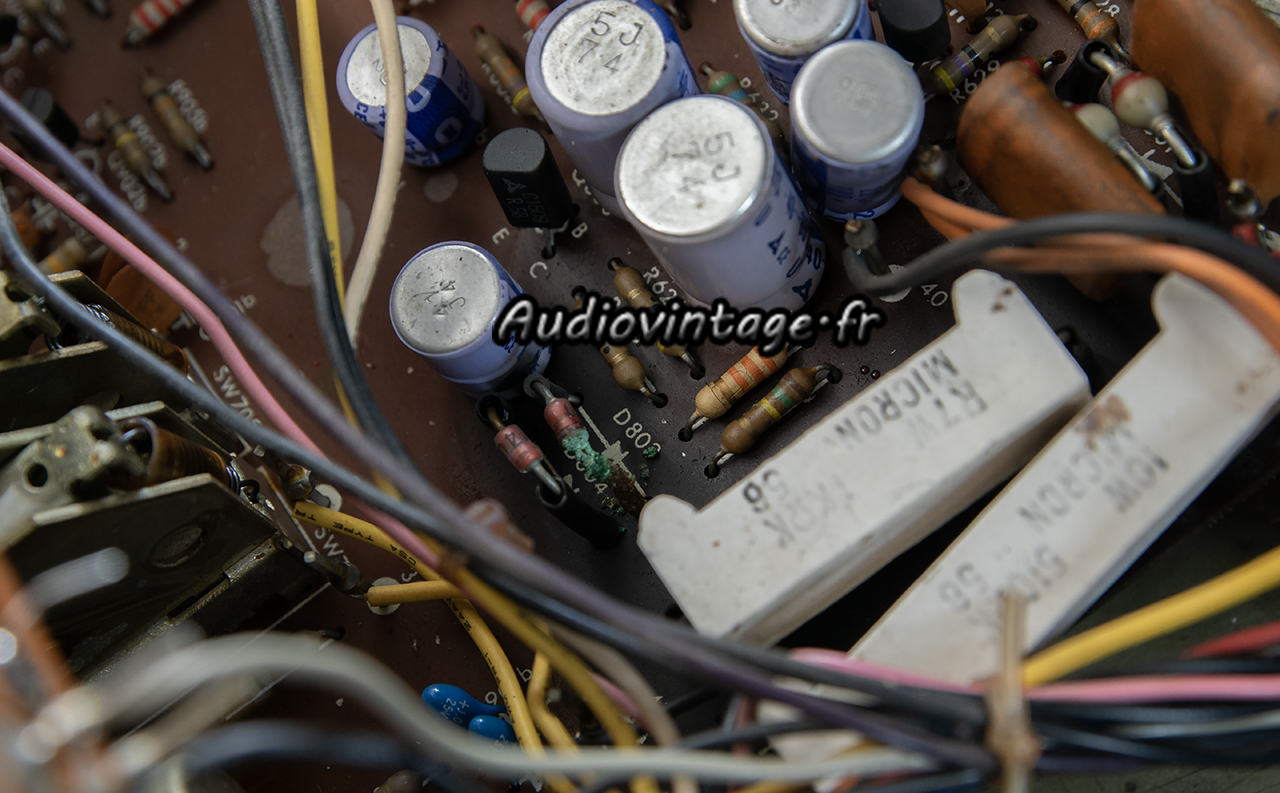

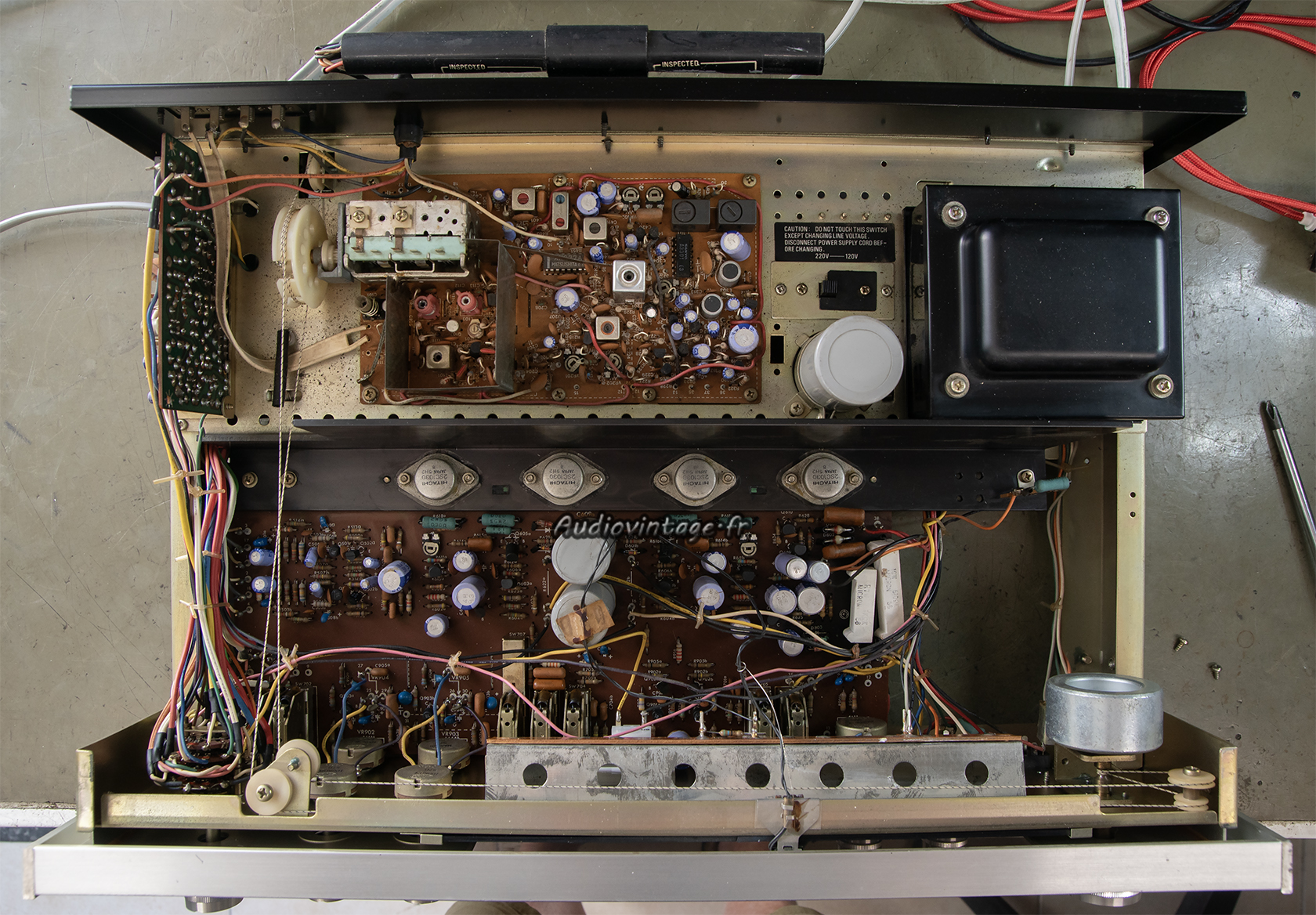

Problème récurrent de ce modèle (et du R-600), les deux grosses résistances chutrices chauffent énormément et sont bien trop proches du circuit imprimé et des composants qui s’y trouvent, la durée de vie de l’ensemble en prend un coup !

J’ai décidé de remplacer les deux résistances par des modèle pouvant dissiper plus de calories, et de les déporter sur une plaque métallique fixée sur le châssis.
J’ai également remplacé de nombreux condensateurs chimiques, une diode Zener fatiguée ainsi qu’une douzaine de transistors petits signaux qui deviennent problématiques avec l’âge.
La section tuner fonctionne très bien et n’est pas revue.
Nettoyage des commandes, réfection de l’éclairage, réglage des courants de repos. Terminé.

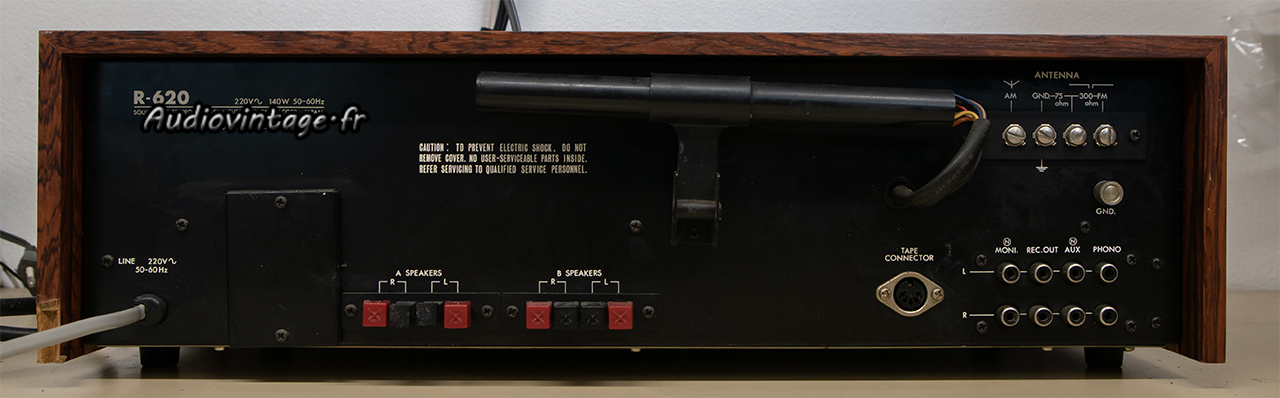

Connectique.

Les mesures :

Les mesures sont nécessaires, il n’est pas concevable de parler de restauration ou de remise en état sans contrôler le résultat par un passage au banc audio professionnel conçu à cet usage.
Ne confiez pas vos précieux appareils à des techniciens qui ne veulent pas faire ces mesures. C’est le seul et unique moyen de vérifier si l’appareil est en bon état de fonctionnement et conforme aux caractéristiques attendues.
L’expérience et les compétences du technicien qui réalise ces mesures lui permettent de visualiser un éventuel problème passé inaperçu à l’oreille, mais qui ne manquera pas de venir jouer les trouble-fête à court terme.
C’est donc l’assurance pour vous d’avoir une machine qui a été correctement remise en état, et pour le technicien, de ne pas vous revoir pour ce même appareil.
Pour autant les mesures affichées ici ne permettent pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Distorsion à 2x30w sous 8 ohms, entrée aux, tone defeat.

Il est donné pour 2x30w mais les 2x40w sont la sans souci.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

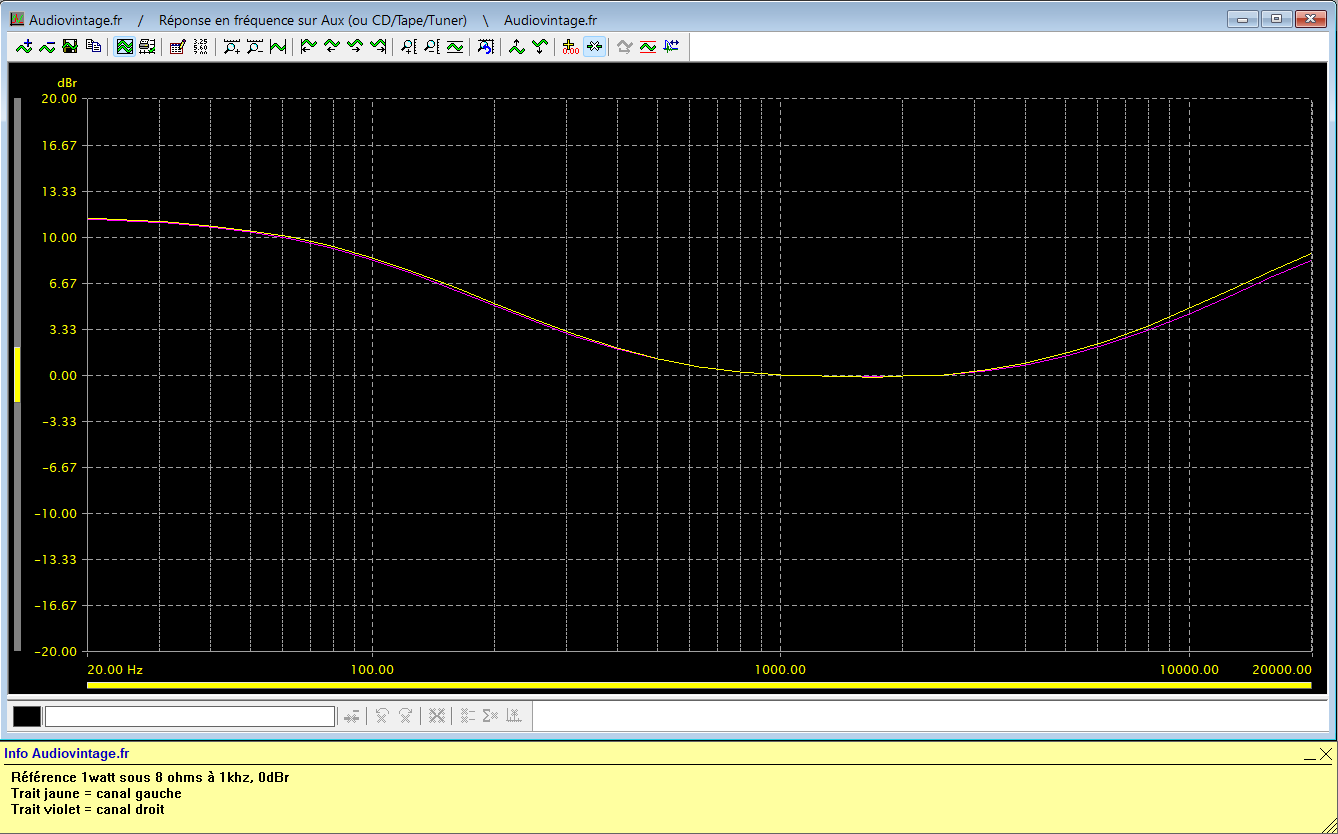

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

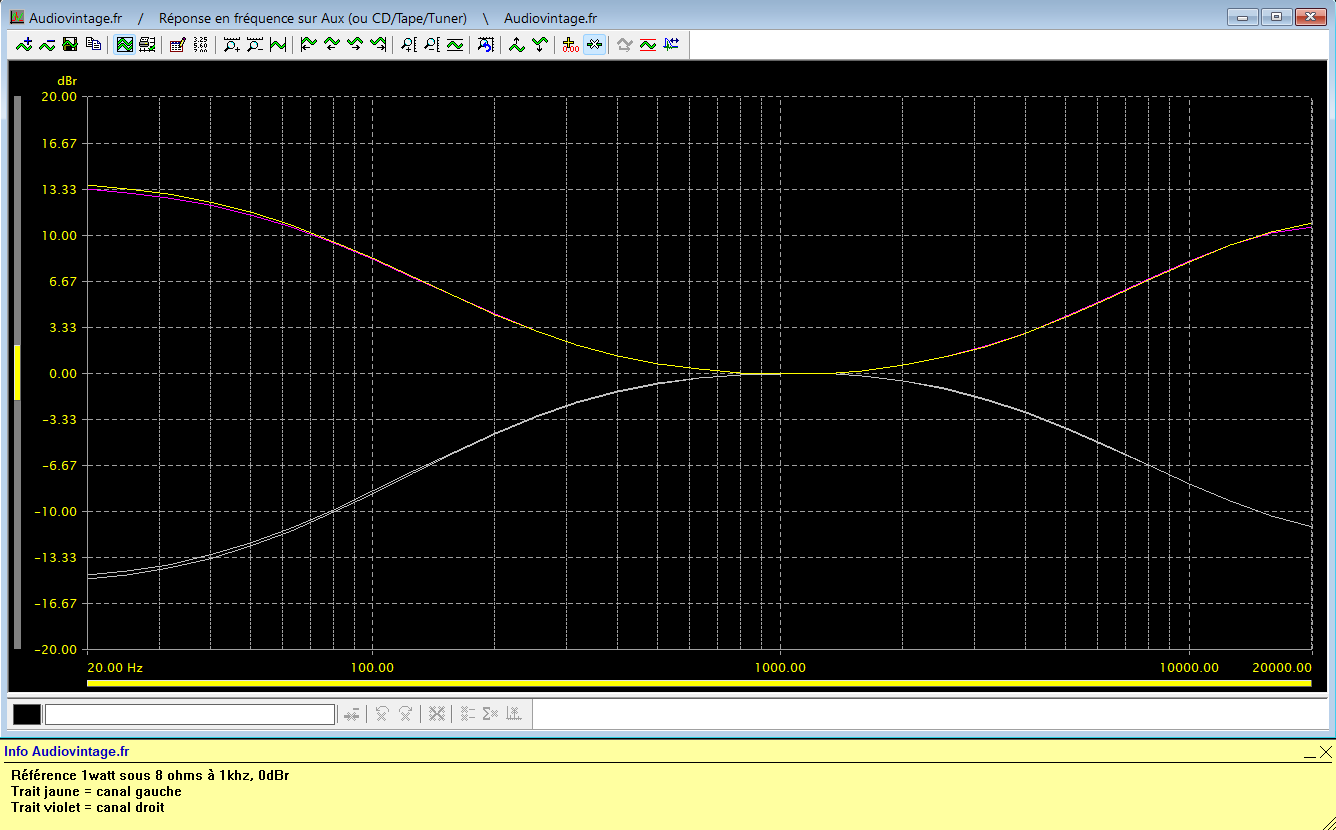

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Rapport signal bruit à 2x30w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

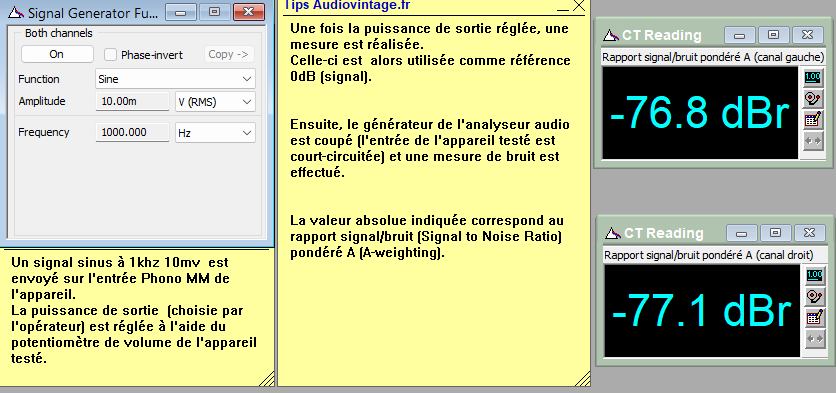

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

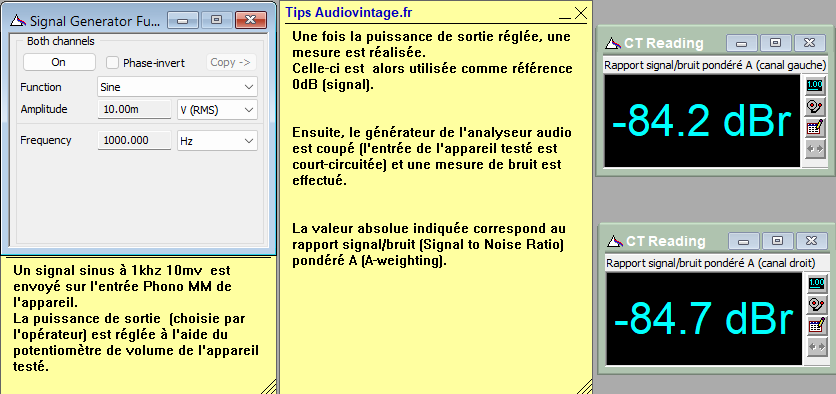

Rapport signal bruit à 2x30w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
