Remise en état d’un petit receiver Marantz, le 2215BL.
Le 2215BL est un receiver à couplage capacitif, comme cela se faisait souvent au tout début des années 70 (celui-ci est de 1976). Sa topologie à l’ancienne plait souvent à l’oreille même si on ne peut pas attendre de ce montage des caractéristiques techniques aussi bonne que des schémas plus modernes.
Vos oreilles sont les seuls juges bien évidemment.
L’exemplaire accueilli est encore fonctionnel mais avec un éclairage déficient et de multiples mauvais contacts rendant son utilisation difficile.
L’étage de puissance.
Tous les condensateurs chimiques sont remplacés tout comme les transistors de puissances, les originaux présents dans ces machines n’étant pas des plus fiables à très long terme.

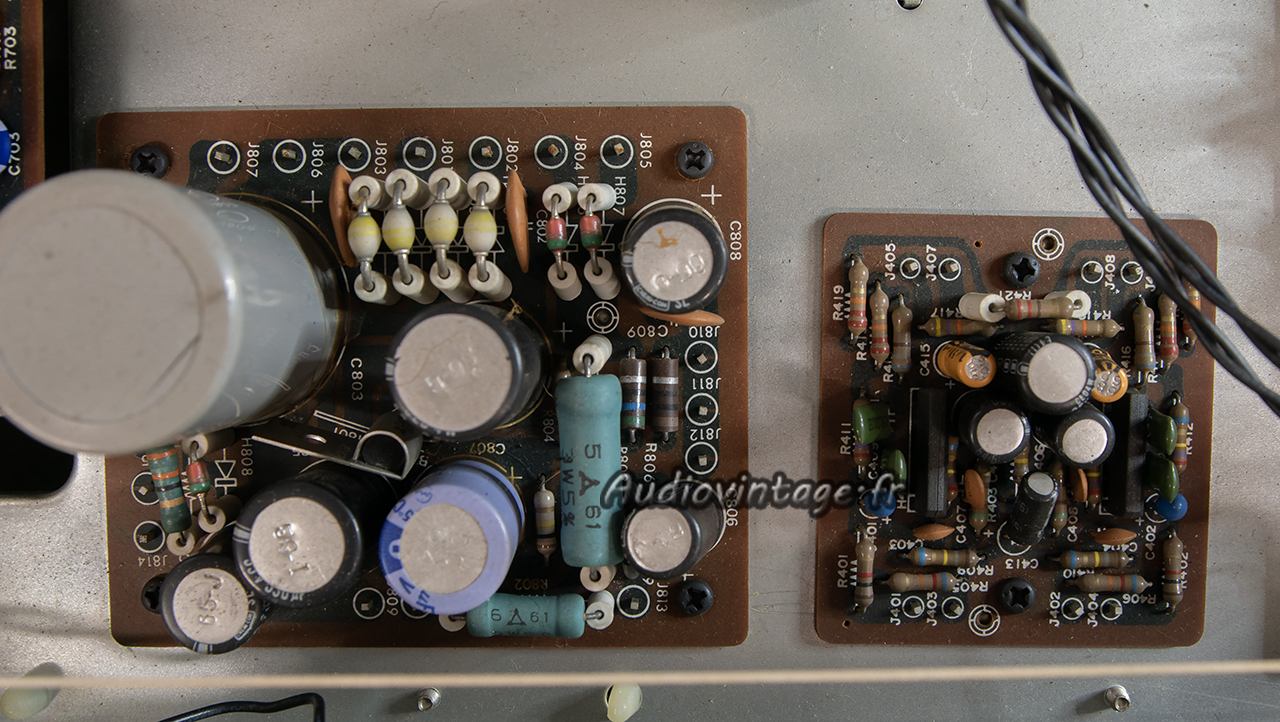

Le circuit d’alimentation et l’étage phono.

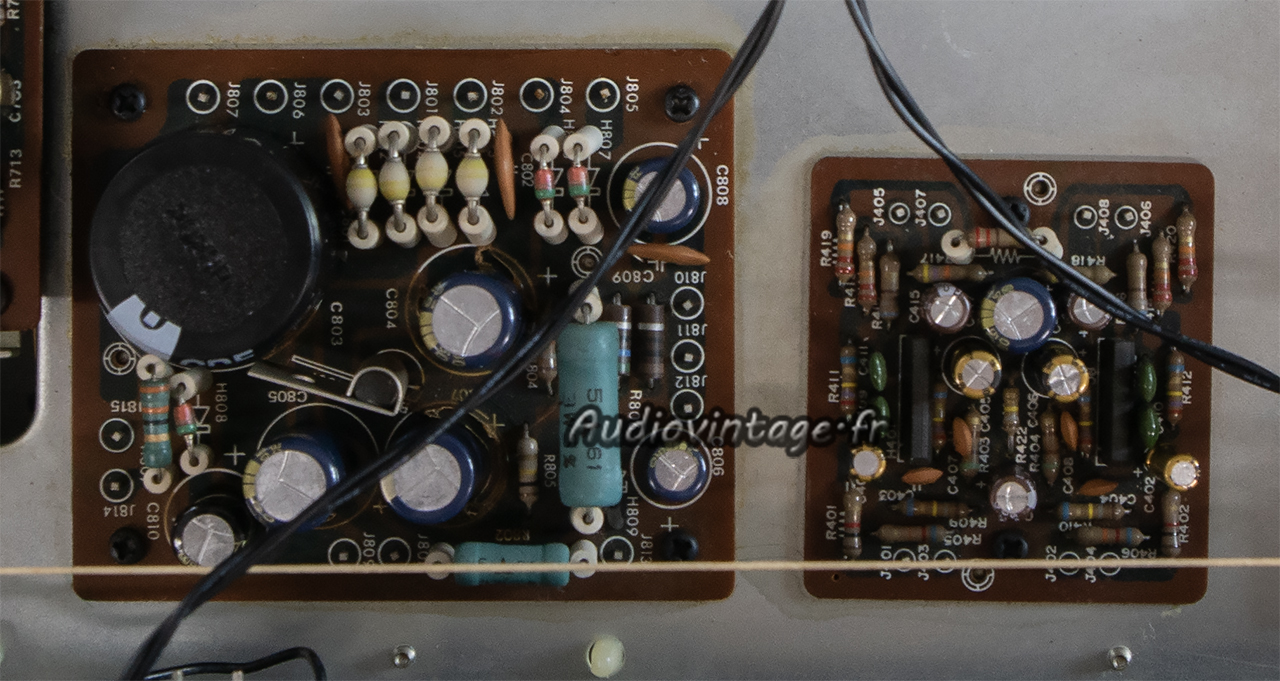

Condensateurs chimiques remplacés.

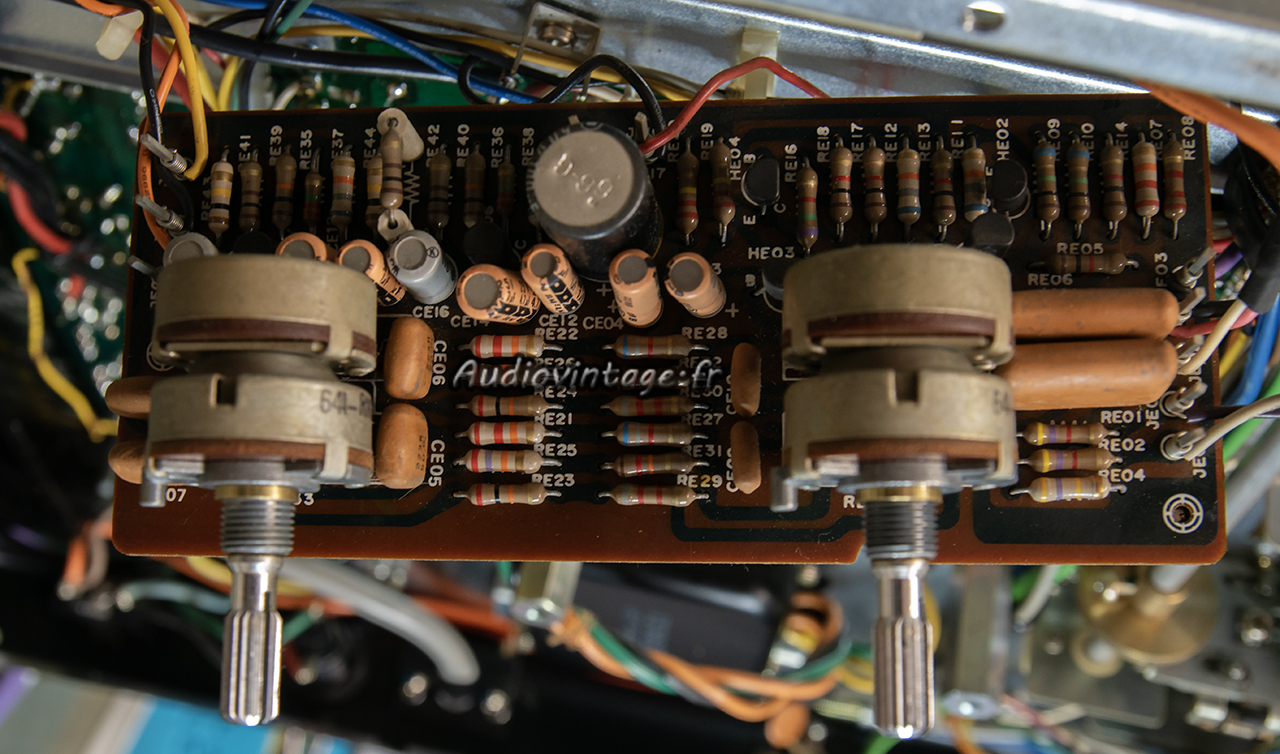

Le circuit de tonalité.

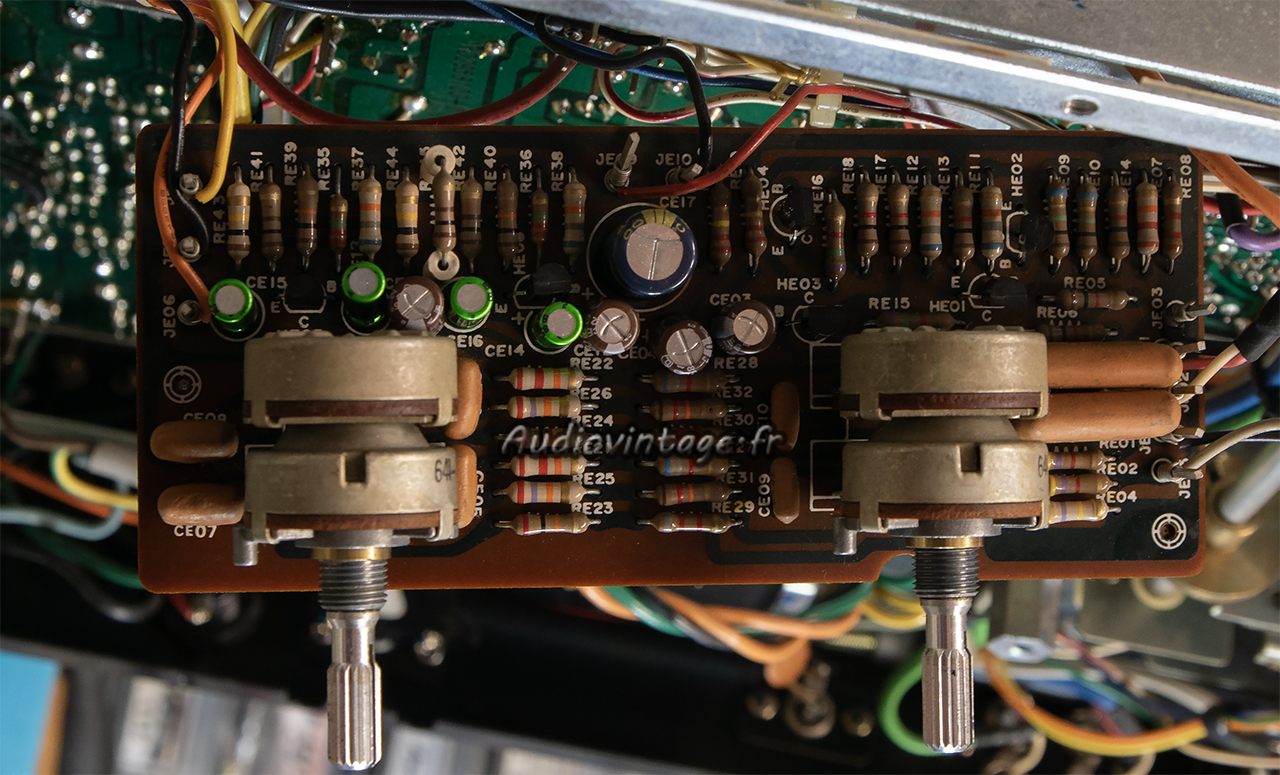

Condensateurs chimiques et transistors neufs.
L’éclairage est revu, les commandes nettoyées, la tension d’alimentation est configuére en 240v en lieu et place de 220v, les courants de repos ajustés.
Aucune intervention sur le tuner FM.
Terminé.
Connectique.
Les mesures :
Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux.
Distorsion à 2x15w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

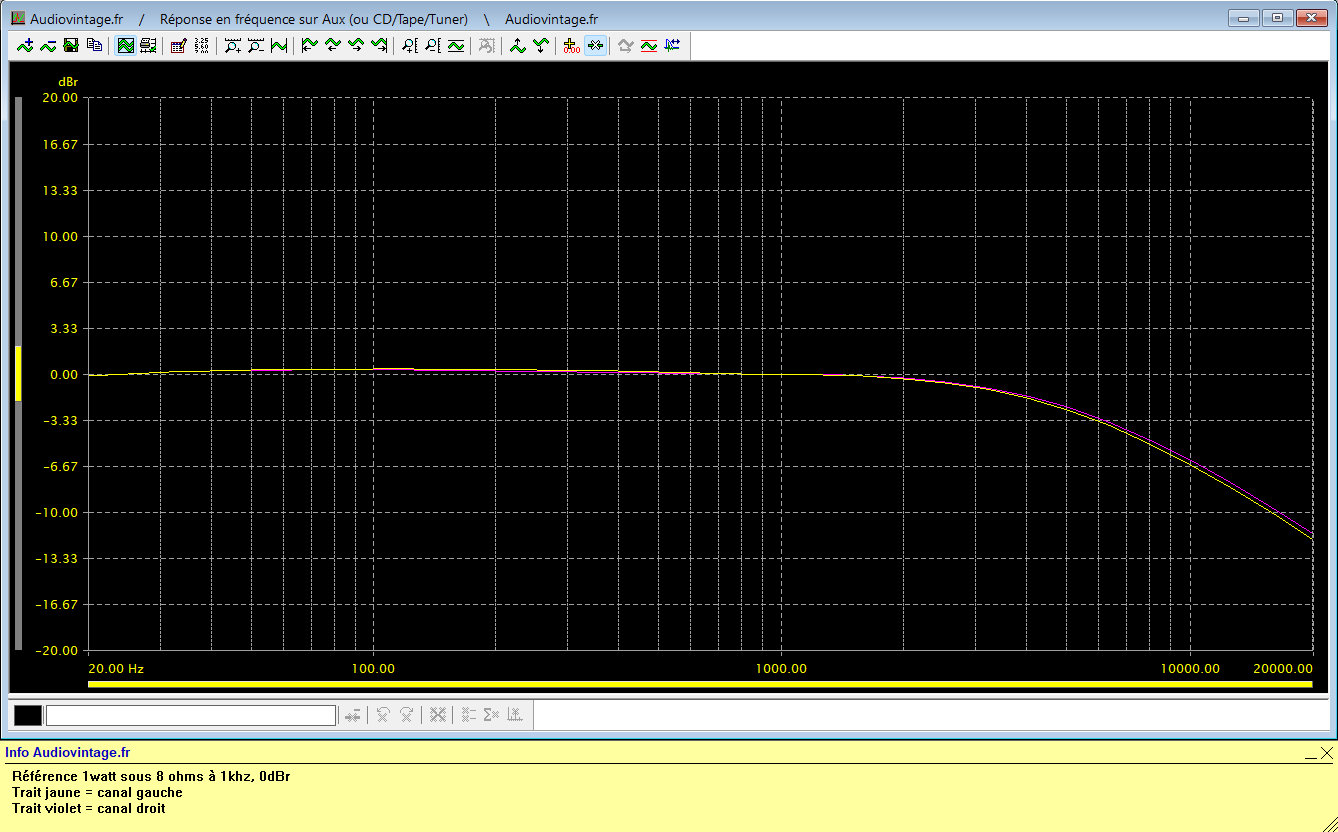

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtre activé.

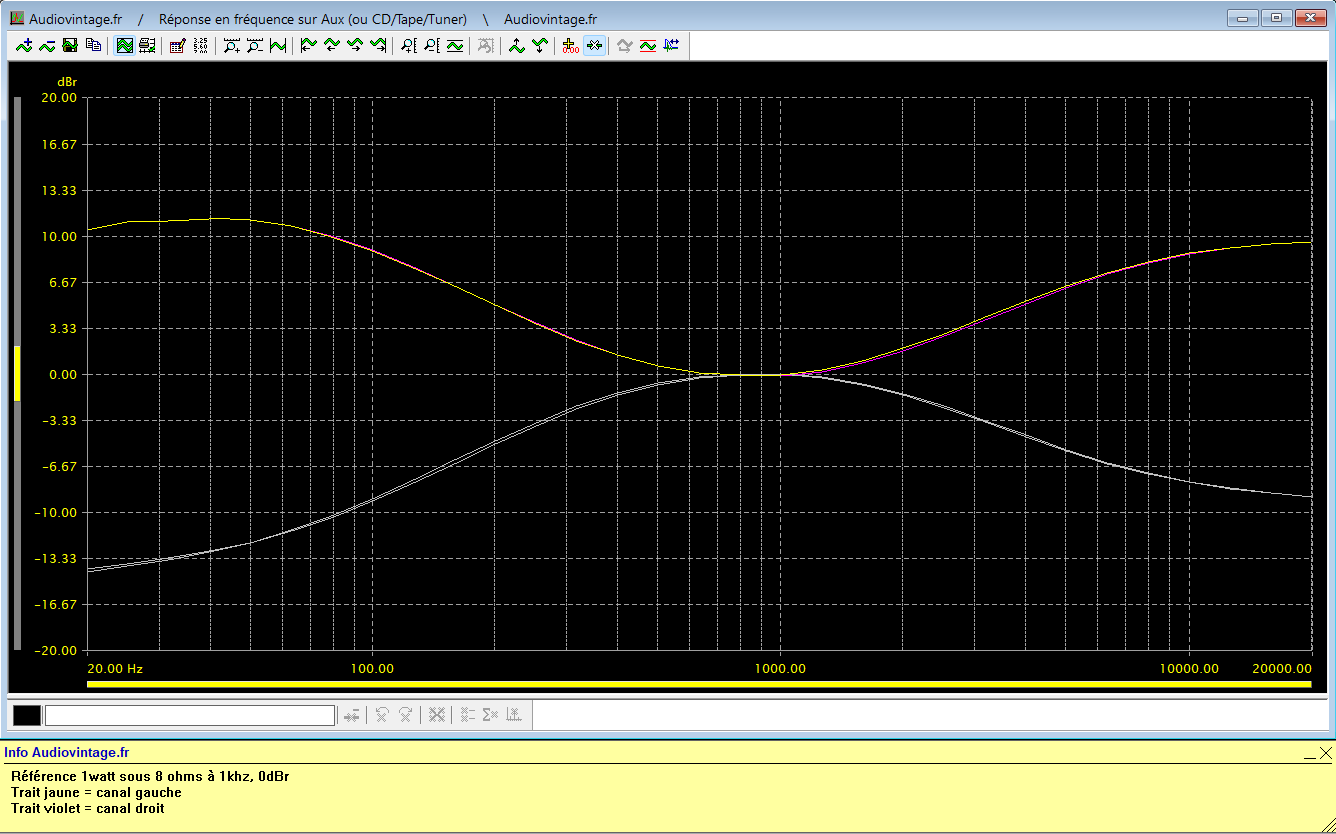

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.
Rapport signal bruit à 2x15w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono.
réponse en fréquence à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x20w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
