Le propriétaire de ce Cyrus One me l’a envoyé suite à un souci de déséquilibre de niveau entre les deux canaux, voyons cela de plus près…

Le Cyrus one est grosso modo, une version moins puissante du Cyrus Two et qui ne dispose pas d’un « vrai » étage phono MC comme le Two.
L’appareil est en état d’origine. En effet, un canal est plus faible que l’autre, mais avec également un rendu un peu « bizarre », et cela quelque soit la position du potentiomètre de volume ce qui le dédouane.

Ces deux mesures parlent d’elles-mêmes.
Quand le canal droit développe 1w sous 8 ohms, le canal gauche est à 0.1w.
La mesure de réponse en fréquence confirme le problème.
Il s’agit ici d’un condensateur chimique HS.

Tous les condensateurs chimiques présents sur le circuit sont remplacés. Ceux du filtrage de l’alimentation étant parfaits lors du contrôle, ils restent en place.
Les soudures sous les entrées RCA sont refaites et les commandes et switches nettoyés.
En fin d’intervention, je corrigerai la valeur du courant de repos sur un canal en modifiant la valeur d’une résistance.
Terminé.

Les mesures :

Les mesures sont nécessaires, il n’est pas concevable de parler de restauration ou de remise en état sans contrôler le résultat par un passage au banc audio professionnel conçu à cet usage.
Ne confiez pas vos précieux appareils à des techniciens qui ne veulent pas faire ces mesures. C’est le seul et unique moyen de vérifier si l’appareil est en bon état de fonctionnement et conforme aux caractéristiques attendues.
L’expérience et les compétences du technicien qui réalise ces mesures lui permettent de visualiser un éventuel problème passé inaperçu à l’oreille, mais qui ne manquera pas de venir jouer les trouble-fête à court terme.
C’est donc l’assurance pour vous d’avoir une machine qui a été correctement remise en état, et pour le technicien, de ne pas vous revoir pour ce même appareil.
Pour autant les mesures affichées ici ne permettent pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée CD :

Distorsion à 2x1w sous 8 ohms, entrée CD.

Distorsion à 2x25w sous 8 ohms, entrée CD.

Réponse en fréquence à 2x1w sous 8 ohms, entrée CD.

Rapport signal bruit à 2x1w sous 8 ohms, entrée CD.

Rapport signal bruit à 2x25w sous 8 ohms, entrée CD.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x25w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

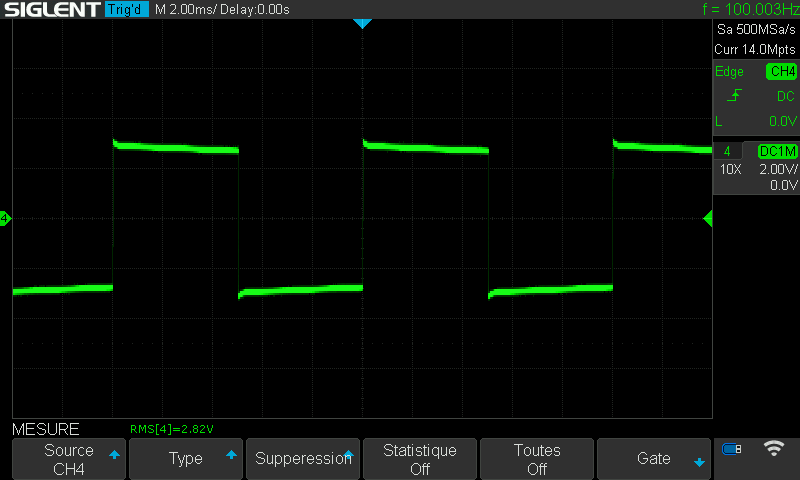

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée CD.
