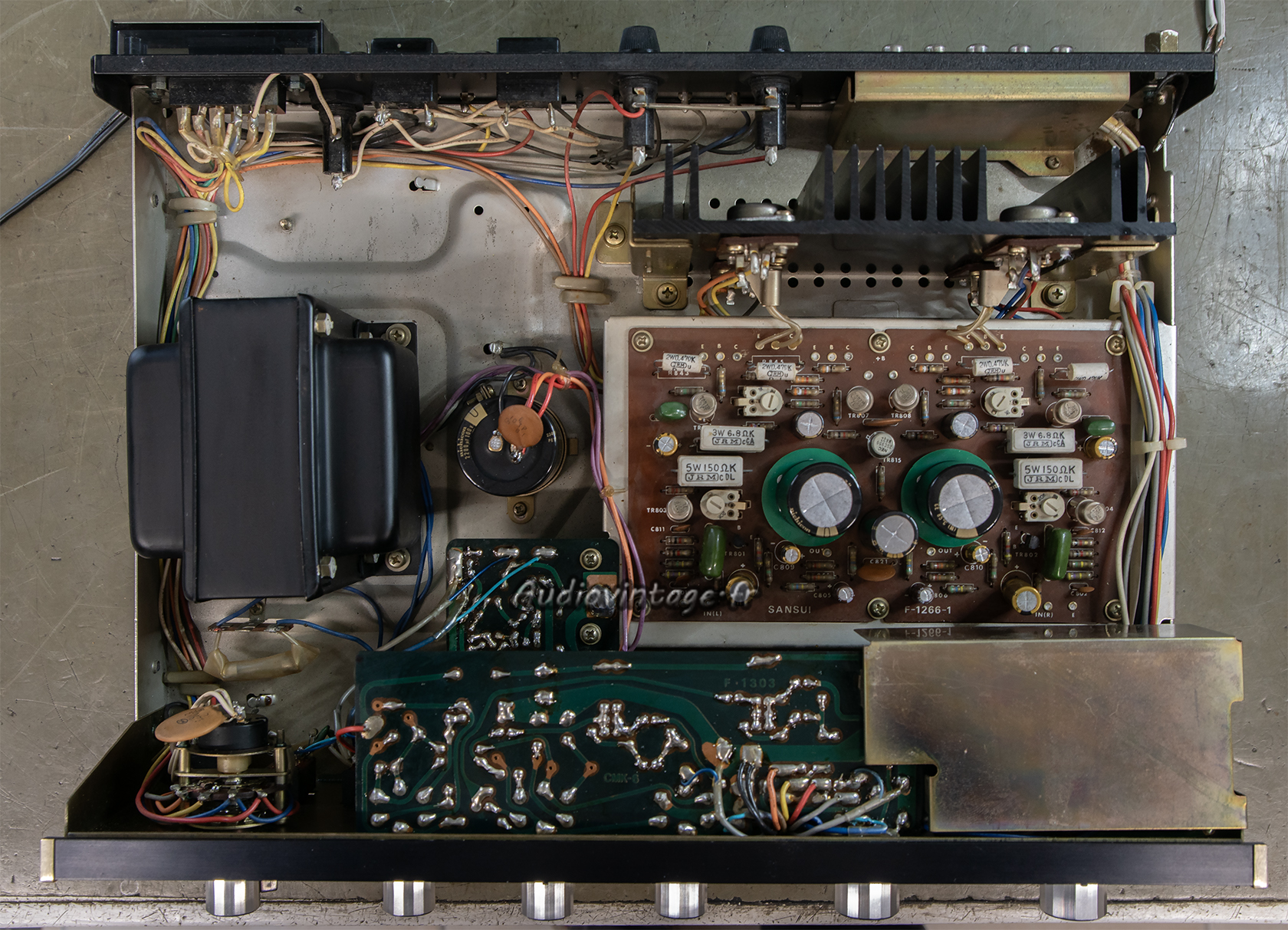

Au tour d’un « petit » Sansui AU-505 de passer sur la table d’opération.
Il a eu droit à une ou plusieurs interventions passées et ce n’est pas très joli…
Condensateurs chimiques de médiocre qualité pour la plupart, fusible secteur inadéquat, la prise secteur est en mauvais état et dangereuse.

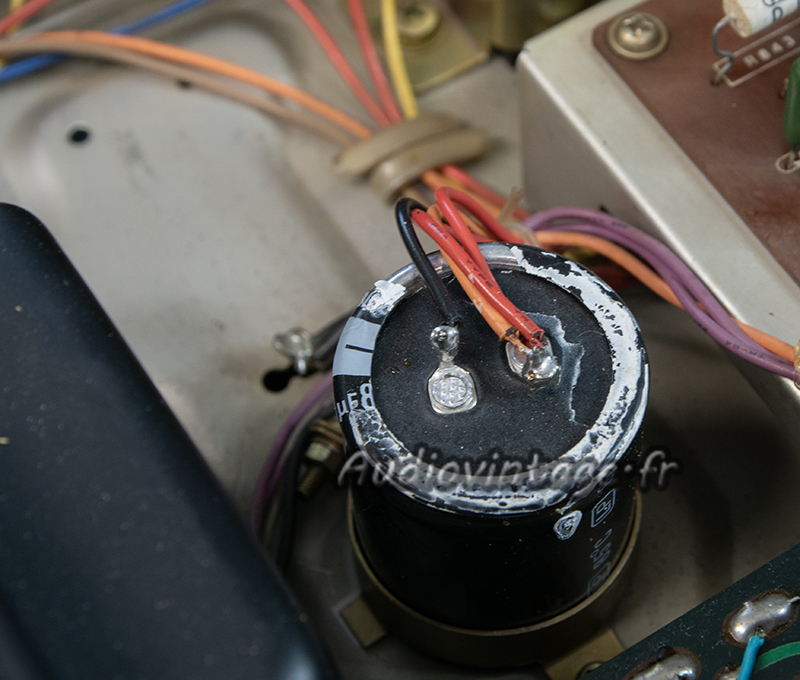

Le condensateur chimique de filtrage d’alimentation, avec ces traces blanches. Elles montrent qu’il a été prélevé sur un autre appareil, il était collé sur un circuit.

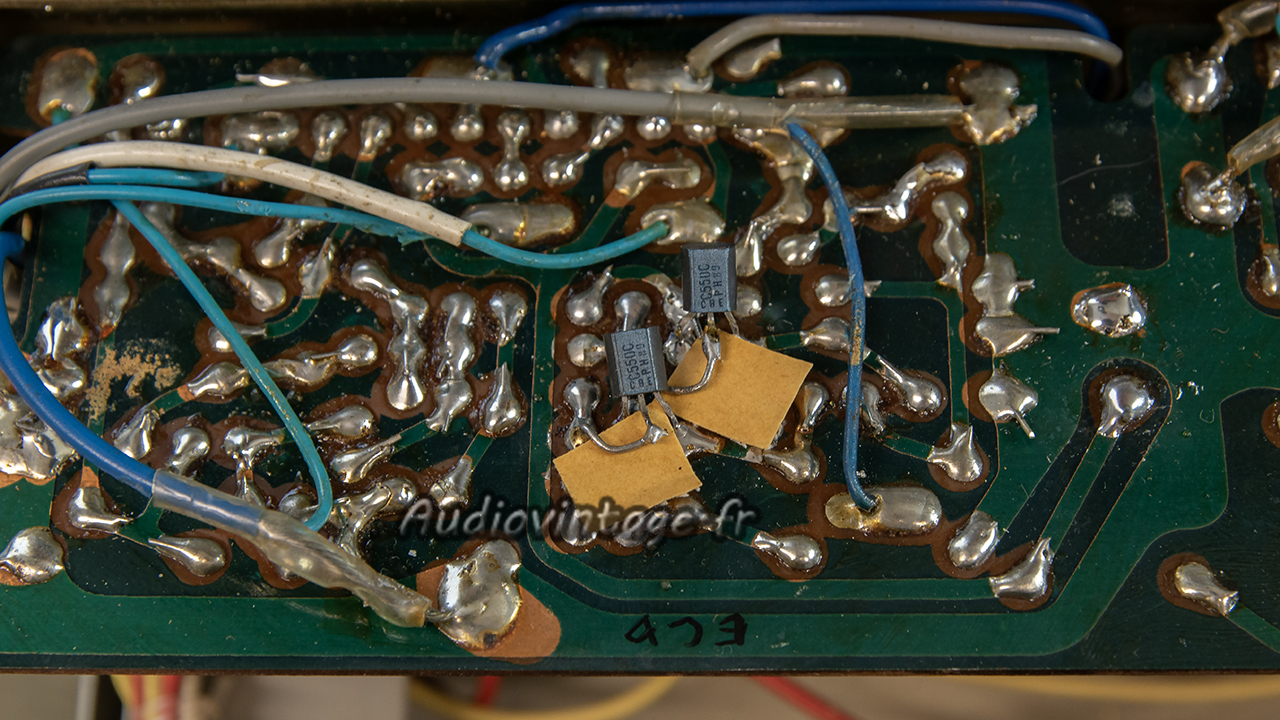

Certains transistors sur l’étage phono ont été remplacé. Pourquoi les monter correctement alors qu’on peut faire un truc bien moche pour le même prix ?
C’est parti.
Les transistors de puissance ont été retirés, testés, puis remontés sur des isolants neufs et de la graisse fraiche.

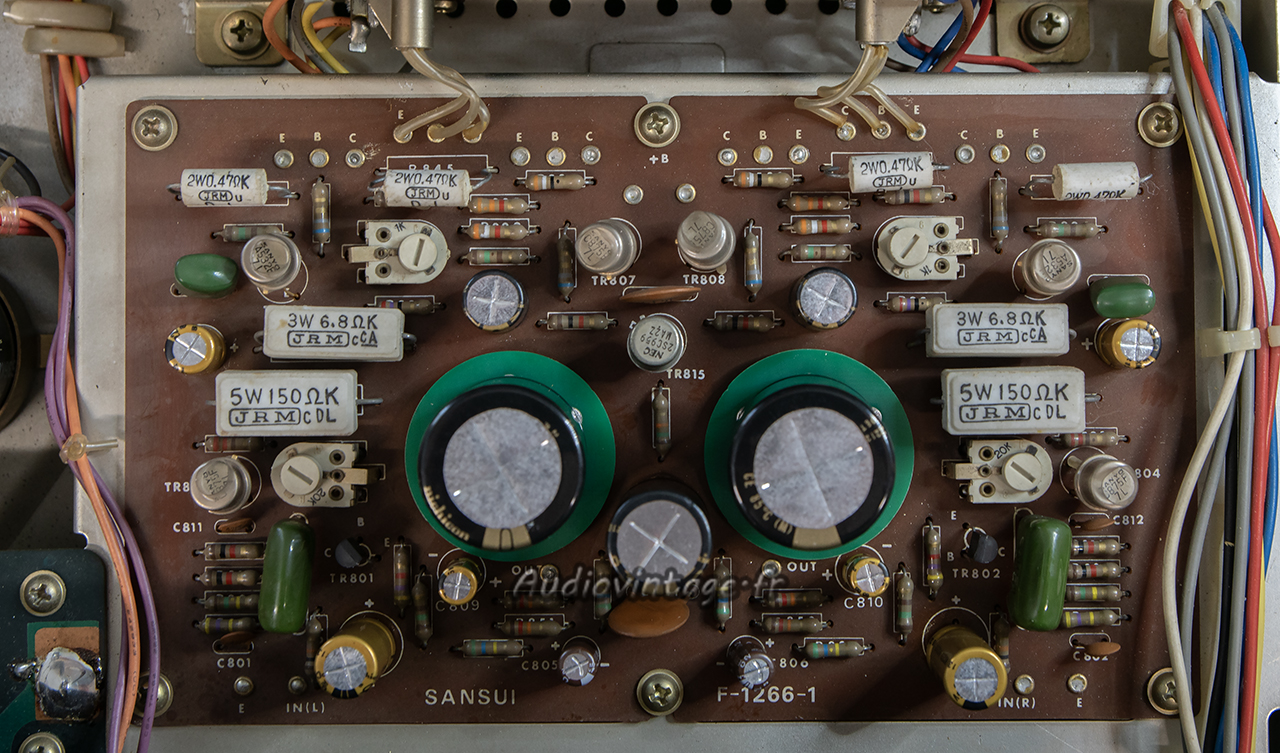

Le circuit principal a été revu.
De nombreux transistors sont neufs, les condensateurs chimiques remplacés, Les deux pcb verts de conception personnelle, me permettent de monter des condensateurs chimiques au pas différent des originaux sans devoir repercer le circuit imprimé original.
Ici aussi, il faut agir.
Avec le remplacement de certains condensateurs chimiques.

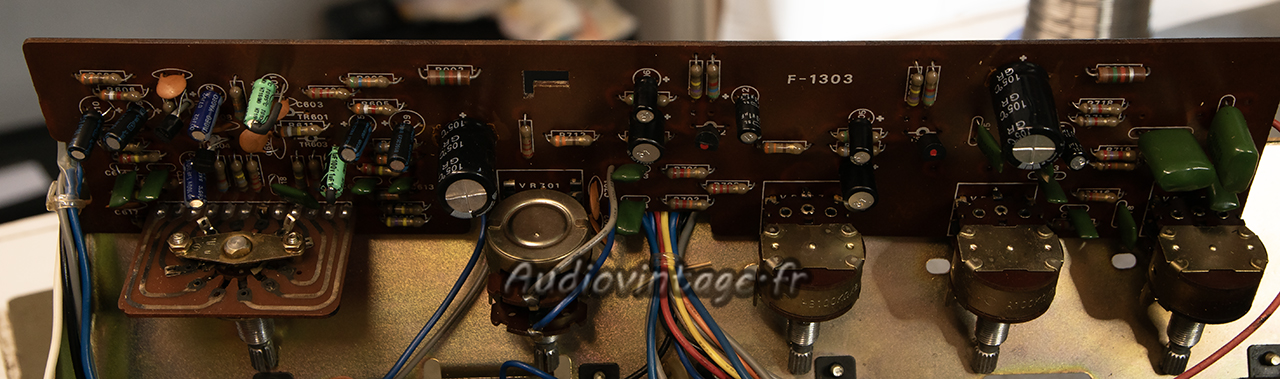

Le circuit supportant l’étage phono et le circuit de tonalité.
Transistors et condensateurs chimiques neufs.
Toutes les commandes seront ensuite nettoyées.
Remontage de l’ensemble avec la mise en place d’un nouveau condensateur de filtrage.
Les courants de repos sont ajustés. Les réglages de point milieu (symétrie d’écrêtage) seront réalisés sur le banc de mesure.
Terminé.
Connectique.
Les mesures :
Les mesures sont nécessaires, il n’est pas concevable de parler de restauration ou de remise en état sans contrôler le résultat par un passage au banc audio professionnel conçu à cet usage.
Ne confiez pas vos précieux appareils à des techniciens qui ne veulent pas faire ces mesures. C’est le seul et unique moyen de vérifier si l’appareil est en bon état de fonctionnement et conforme aux caractéristiques attendues.
L’expérience et les compétences du technicien qui réalise ces mesures lui permettent de visualiser un éventuel problème passé inaperçu à l’oreille, mais qui ne manquera pas de venir jouer les trouble-fête à court terme.
C’est donc l’assurance pour vous d’avoir une machine qui a été correctement remise en état, et pour le technicien, de vous revoir pour un autre appareil et non pour intervenir à nouveau dans celui-ci !
Pour autant les mesures affichées ici ne permettent pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux.
Distorsion à 2x23w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.
Rapport signal bruit à 2x23w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono.
réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

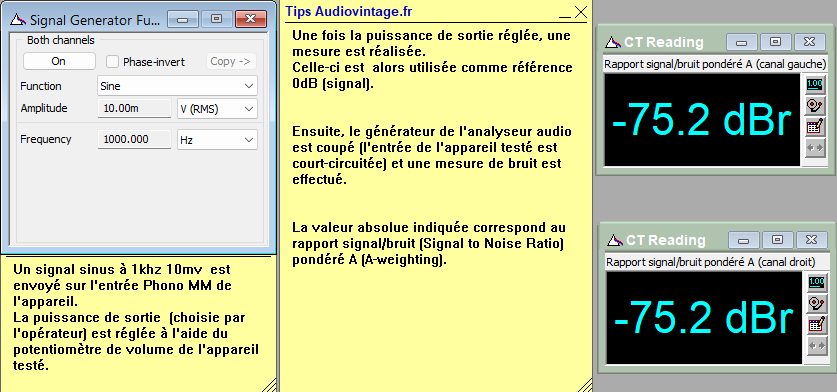

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x23w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
