L’Audioanalyse A9 est un bloc de puissance dont les transistors de puissance sont fortement polarisés, et même si ce n’est à proprement parlé pas un « vrai » classe A puisse qu’il fonctionne dans ce principe que sur une partie de la puissance disponible, cela reste un excellent amplificateur (en plus d’un radiateur d’appoint pour l’hiver) qu’il faut réparer et entretenir, comme l’exemplaire que voici.

Son propriétaire m’a fait part de la coupure de son aléatoire sur le canal gauche, et souhaite qu’il soit entièrement remis niveau.

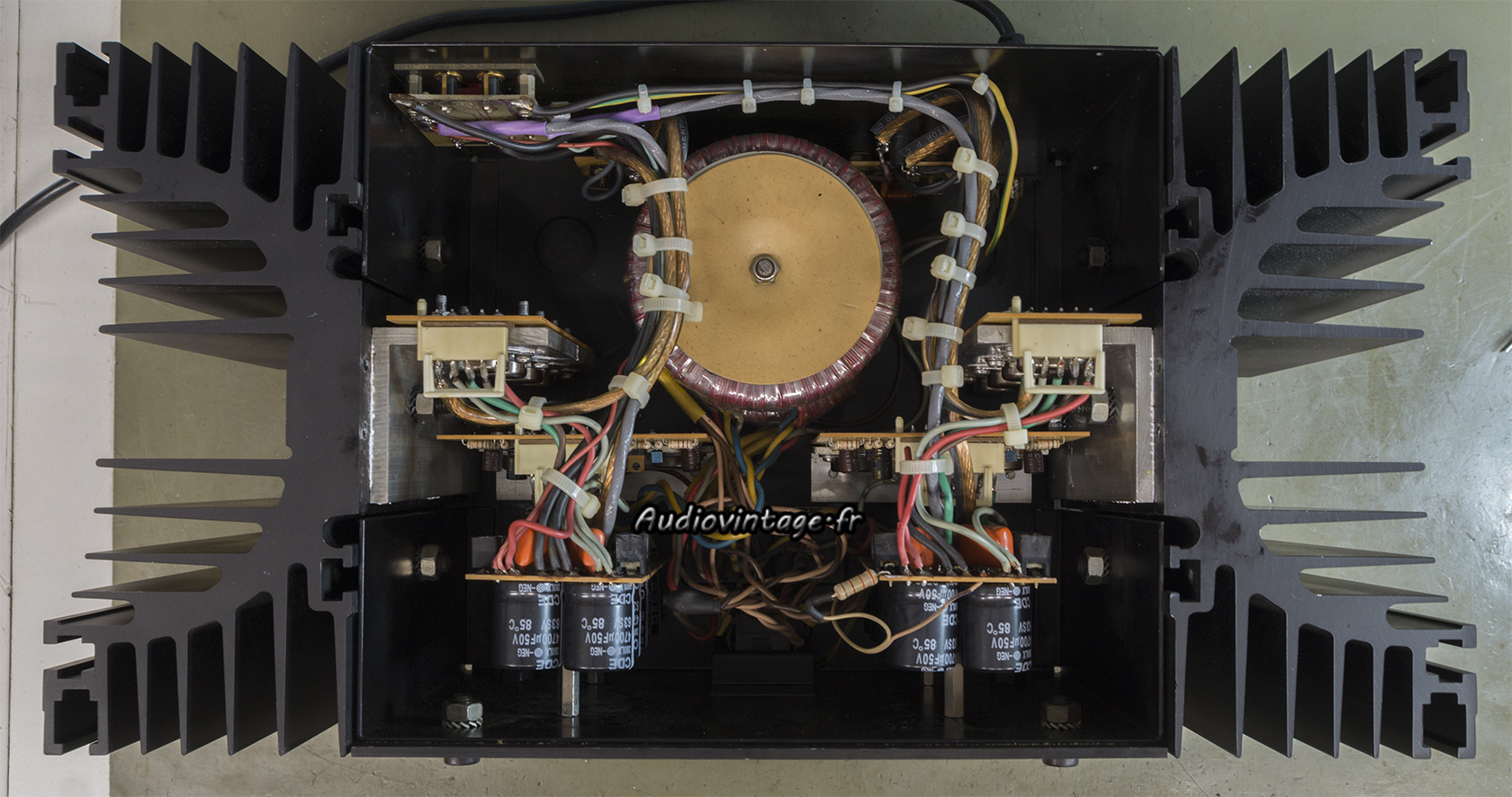

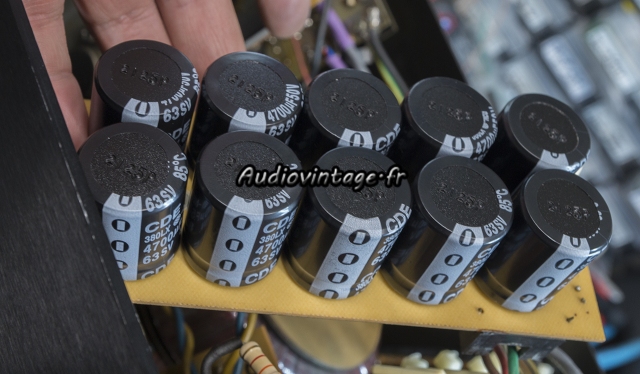

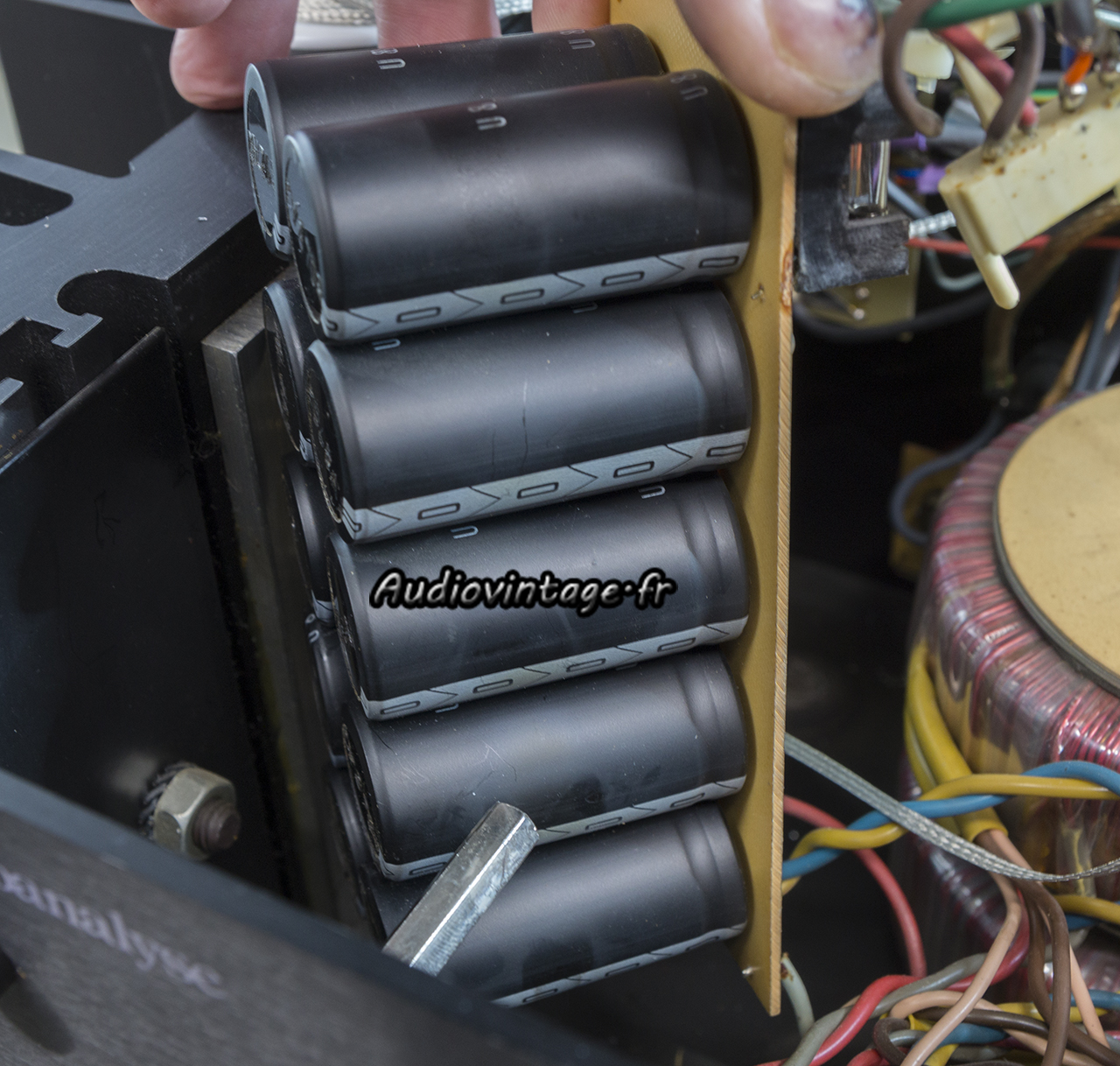

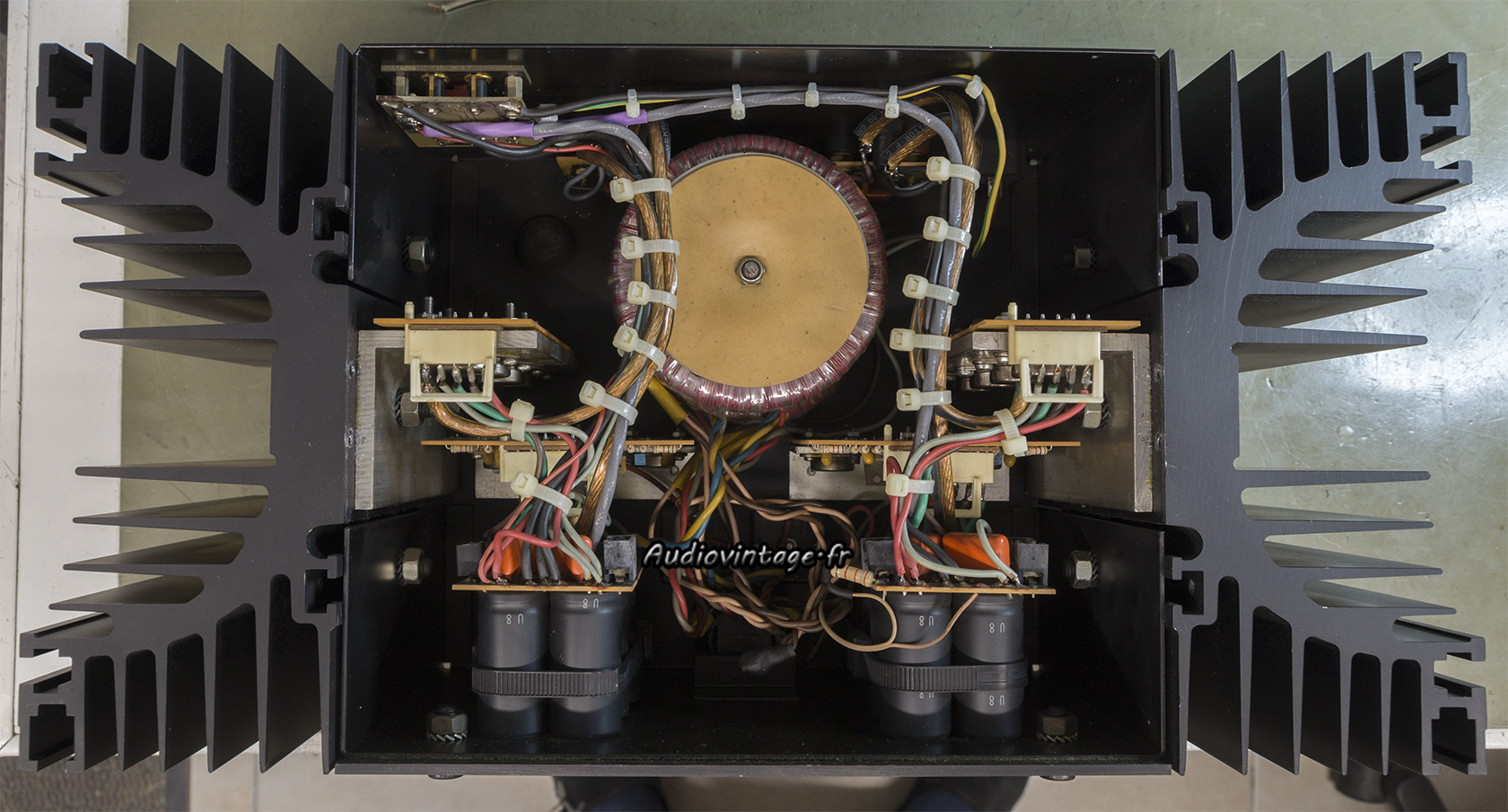

Les condensateurs de filtrage du canal gauche, il sont 10, et la moitié d’entre eux ne tiennent plus sur leur soudures, je peux les retirer à la main sans dessouder quoi que ce soit, et c’est la raison du problème cité plus haut.

Les condensateurs sont remplacés sur les deux canaux, 20 en tout.

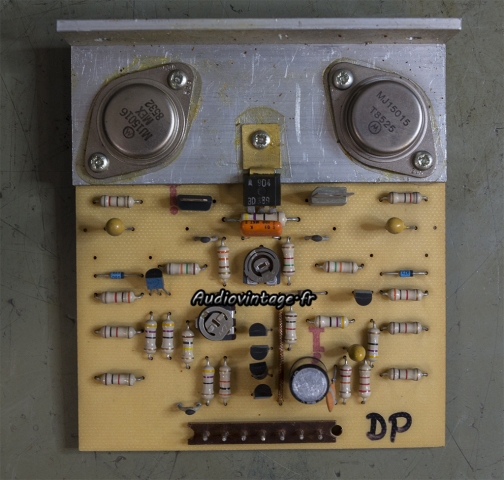

Le circuit driver du canal gauche.

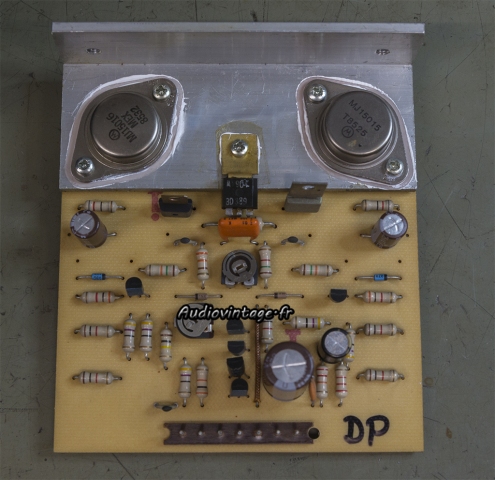

Micas neufs, graisse fraiche et condensateurs chimiques remplacés.
Le circuit driver du canal droit reçoit les mêmes soins.

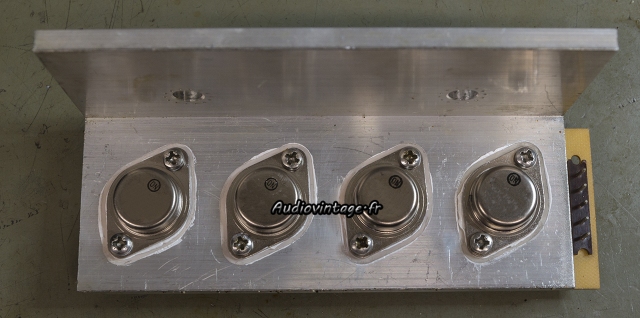

Les transistors de puissances avaient été remplacés sur un canal. D’un commun accord avec le propriétaire, tous les transistors ont été remplacés sur les deux canaux par des références modernes de provenance sure.

Bien cachés.

Et remplacés également.

Le tout est remonté après que tous les connecteurs aient été soigneusement nettoyés et certaines soudures refaites par sécurité. Les courant de repos et offset sont ajustés.
Terminé.

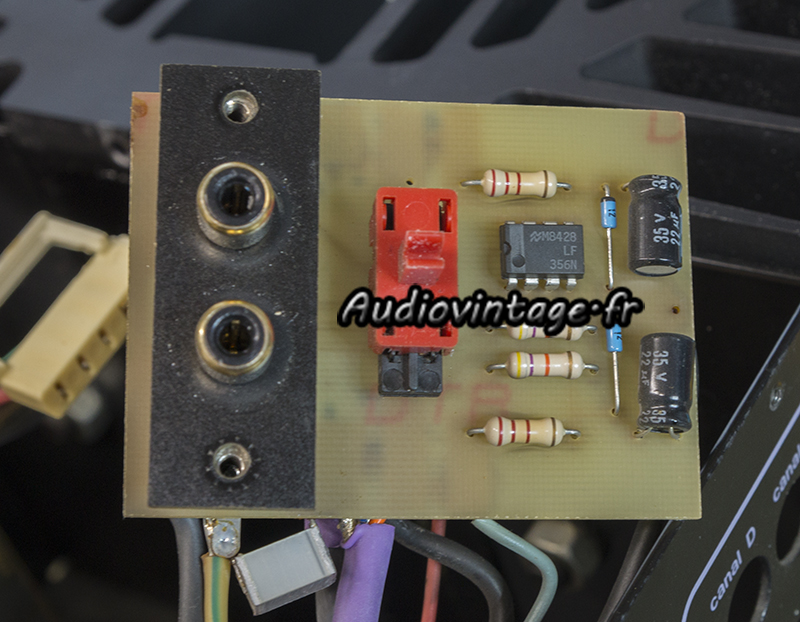

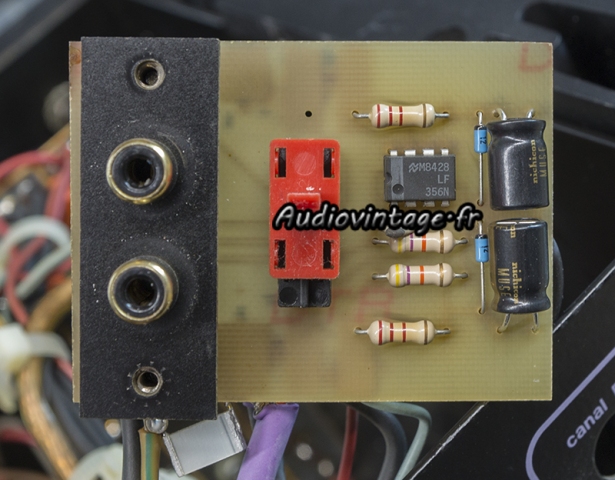

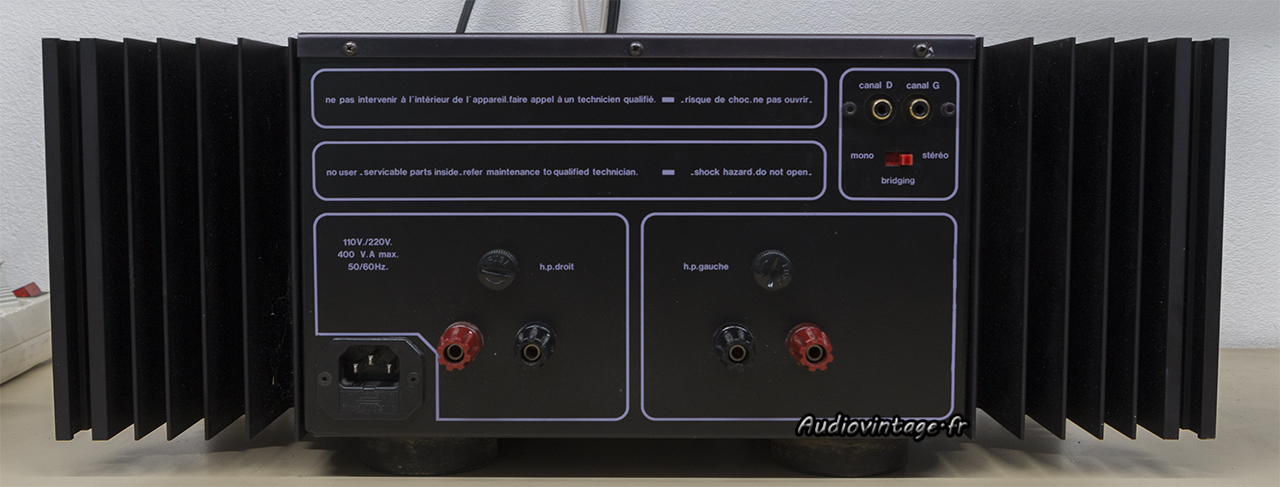

Connectique.

Les mesures :

Distorsion à 2x1w sous 8 ohms.

Distorsion à puissance nominale (2x50w) sous 8 ohms.

Il y a encore un peu de « rab » 🙂

Réponse en fréquence à 2x1w sous 8 ohms.

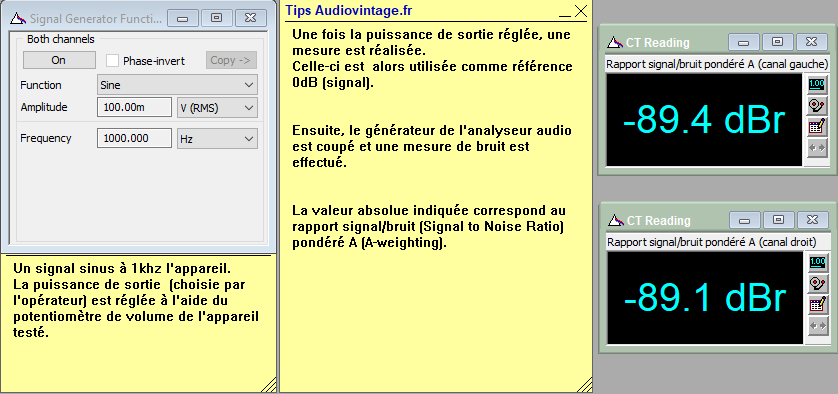

Rapport signal bruit à 2x1w sous 8 ohms.

Rapport signal bruit à 2x50w sous 8 ohms.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
