Mission Cyrus Two : sobre, comme un Cyrus :)
C’est au tour d’un amplificateur Cyrus Two de passer sur la table d’opération d’Audiovintage.

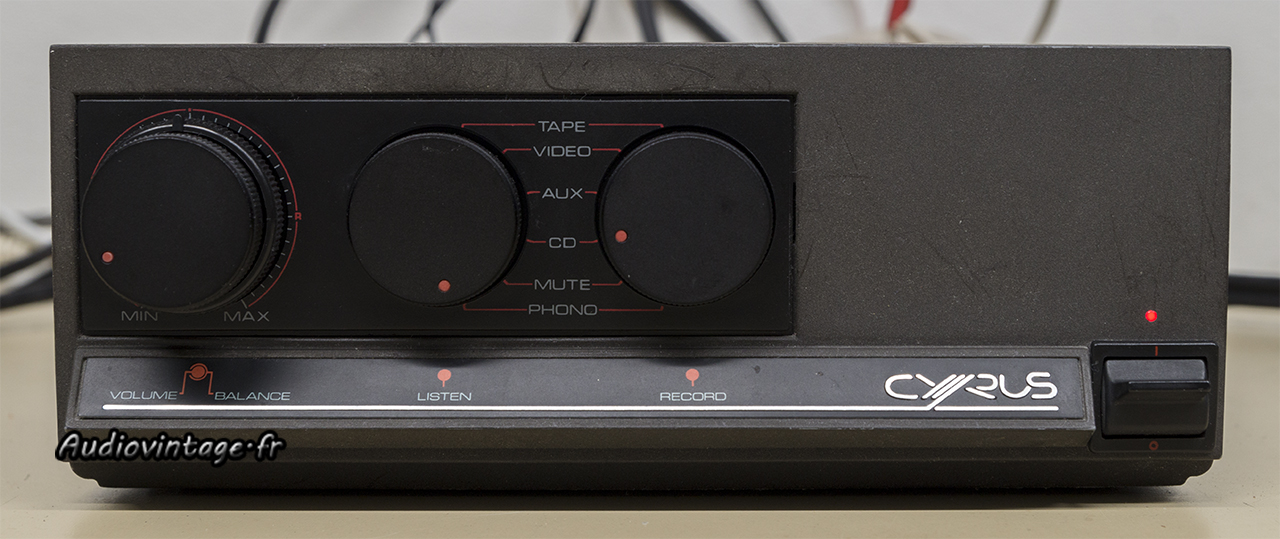

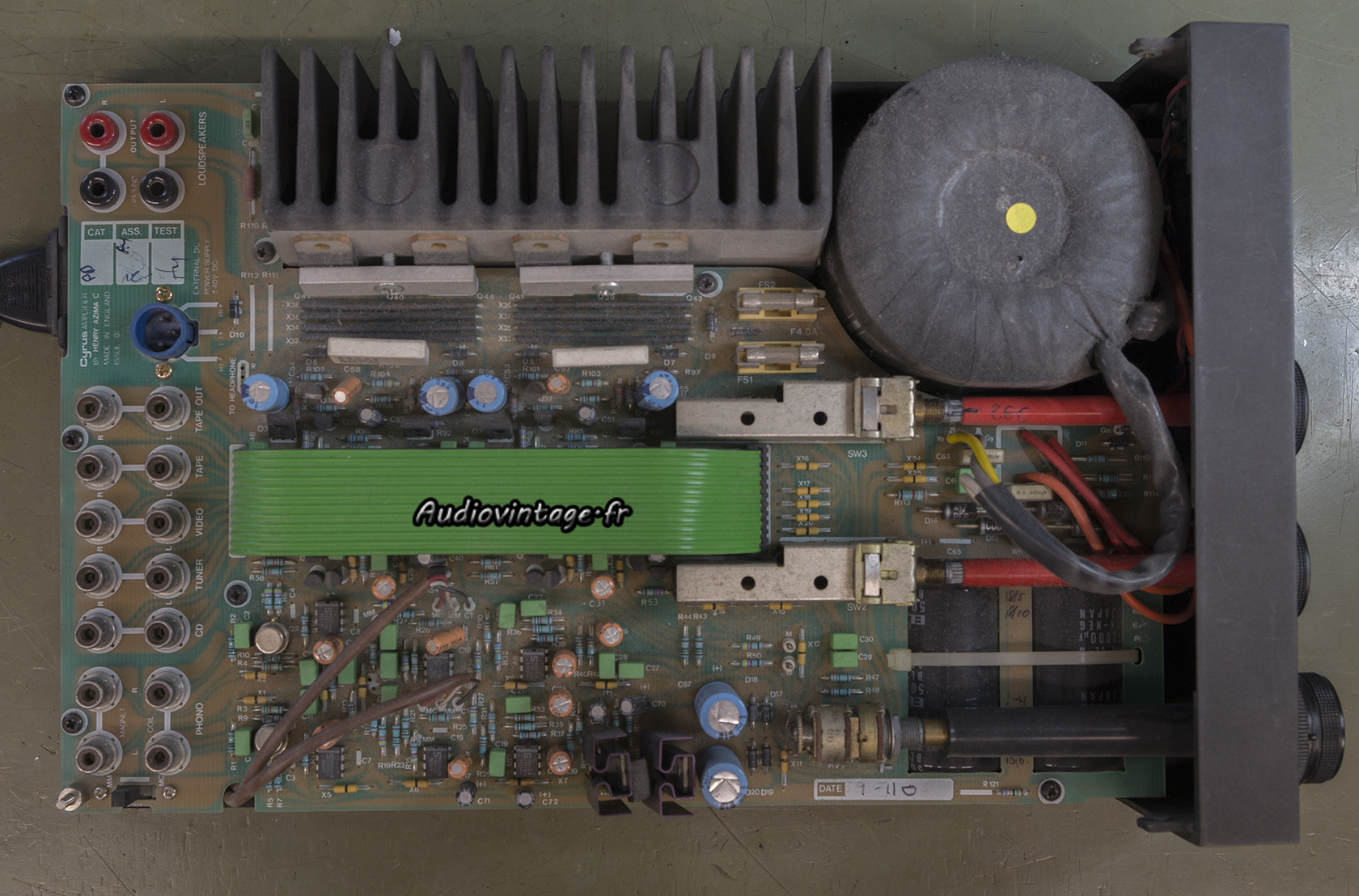

Mission Cyrus Two : à son arrivée.
Ces appareils ont rarement de grosses pannes (ce n’est pas impossible non plus cela dit !).
Mais l’état des condensateurs chimiques sur le circuit est souvent désastreux et entraine des soucis divers : ronflements, canal muet etc. etc.

Cet exemplaire est en panne sur un canal phono et les commandes sont très encrassées.

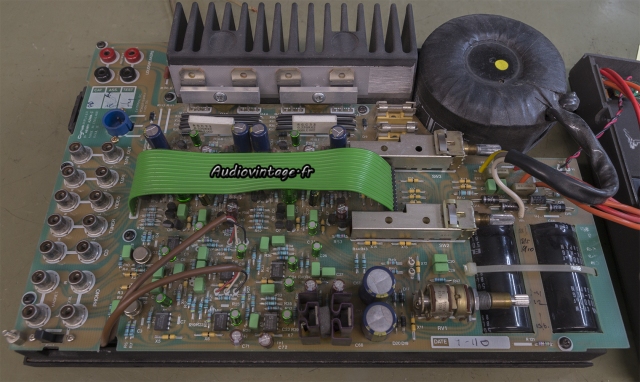

Mission Cyrus Two : révision terminée.
L’intervention est simple mais longue : remplacement de la totalité des condensateurs chimiques présents sur le circuit. Ce n’est pas la peine de les tester, tout est bon à jeter.
Les deux condensateurs de filtrage d’alimentation sont eux, rarement en mauvais état, dans cet exemplaire, ils sont en parfait état et restent donc en place.
Les commandes sont nettoyées, les courant de repos contrôlés, terminé.

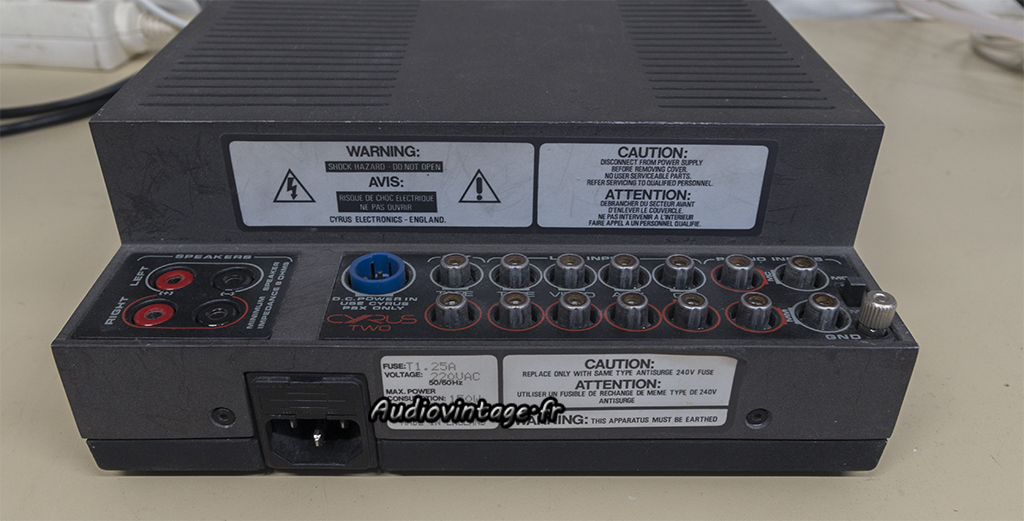

Mission Cyrus Two : connectique.
Connectique.

Les mesures sur entrée CD :

Mission Cyrus Two : distorsion-a-2x1w-sous-8-ohms-entree-CD
Distorsion à 2x1w sous 8 ohms, entrée CD.

Mission Cyrus Two : distorsion-a-2x50w-sous-8-ohms-entree-CD
Distorsion à 2x50w sous 8 ohms, entrée CD.

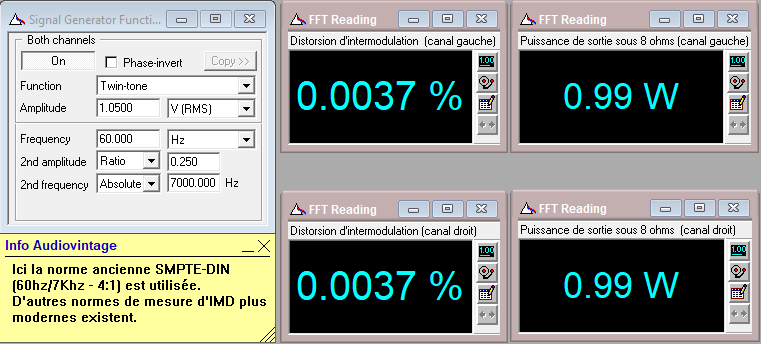

Mission Cyrus Two : IMD-a-2x1w-sous-8-ohms-entree-CD
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée CD.

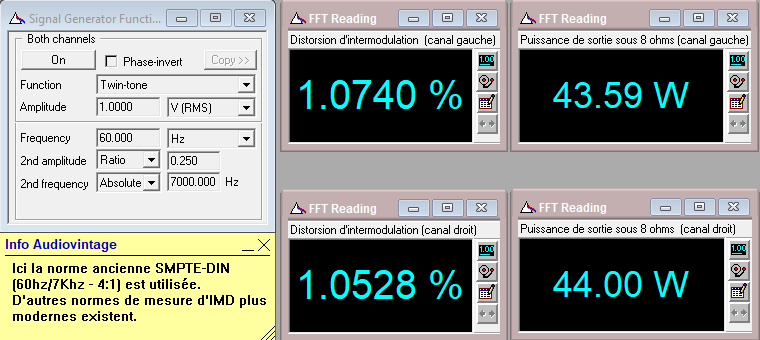

Mission Cyrus Two : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD-entree-CD
Puissance de sortie sous 8 ohms à l’écrêtage en IMD, entrée CD.

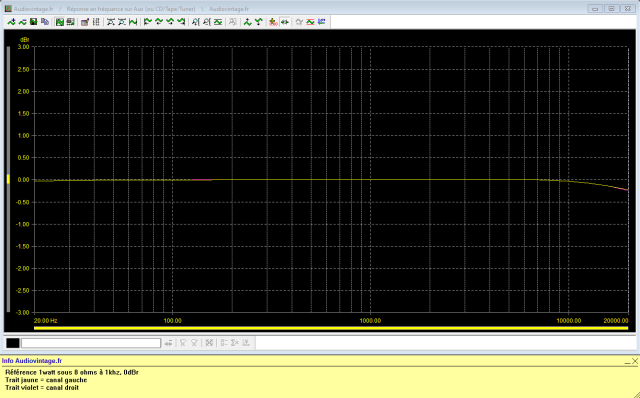

Mission Cyrus Two : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-CD
Réponse en fréquence à 2x1w sous 8 ohms, entrée CD.

Mission Cyrus Two : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-CD
Rapport signal bruit à 2x1w sous 8 ohms, entrée CD.

Mission Cyrus Two : rapport-signal-bruit-a-2x50w-sous-8-ohms-entree-CD
Rapport signal bruit à 2x50w sous 8 ohms, entrée CD.

Les mesures sur entrée phono MM:

Mission Cyrus Two : distorsion-a-2x1w-sous-8-ohms-entree-phono-MM
Distorsion à 2x1w sous 8 ohms, entrée phono MM.

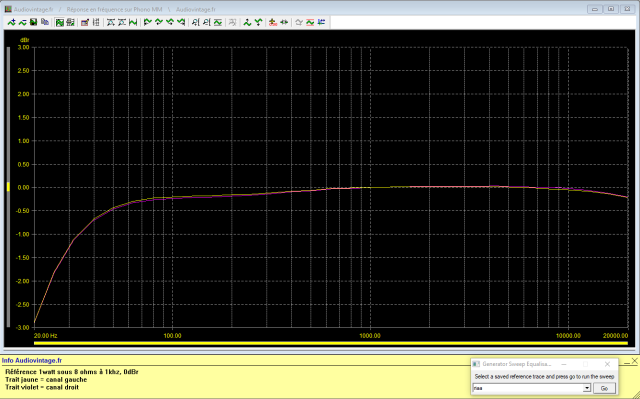

Mission Cyrus Two : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-MM
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono MM.

Mission Cyrus Two : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-MM

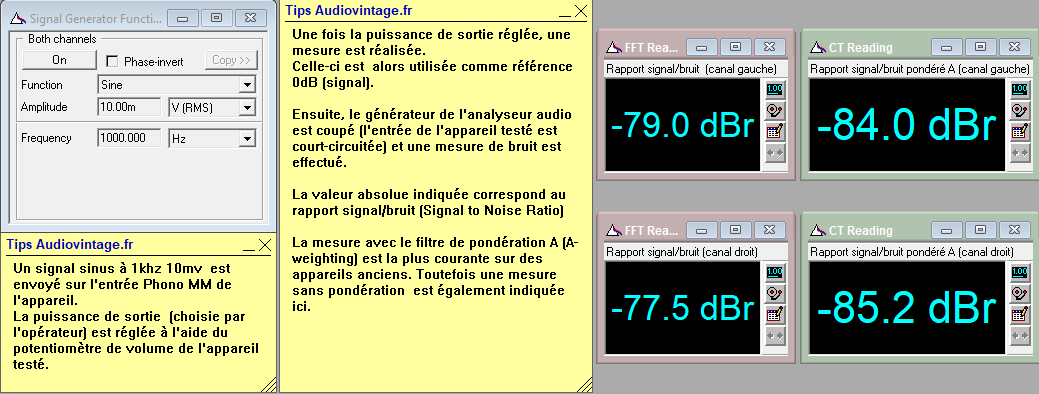

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono MM.

Mission Cyrus Two : rapport-signal-bruit-a-2x50w-sous-8-ohms-entree-phono-MM
Rapport signal bruit à 2x50w sous 8 ohms, entrée phono MM.

Les mesures sur entrée phono MC:

Mission Cyrus Two : distorsion-a-2x1w-sous-8-ohms-entree-phono-MC

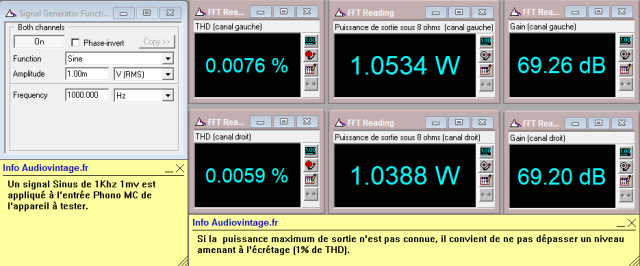

Distorsion à 2x1w sous 8 ohms, entrée phono MC.

Mission Cyrus Two : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-MC

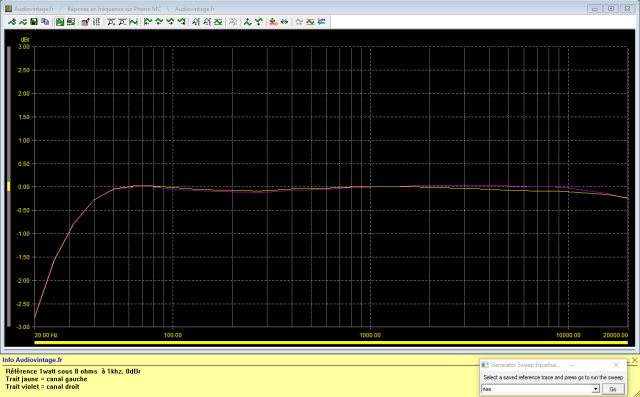

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono MC.

Mission Cyrus Two : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-MC
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono MC

Mission Cyrus Two : rapport-signal-bruit-a-2x50w-sous-8-ohms-entree-phono-MC
Rapport signal bruit à 2x50w sous 8 ohms, entrée phono MC.

Les mesures à l’oscilloscope :

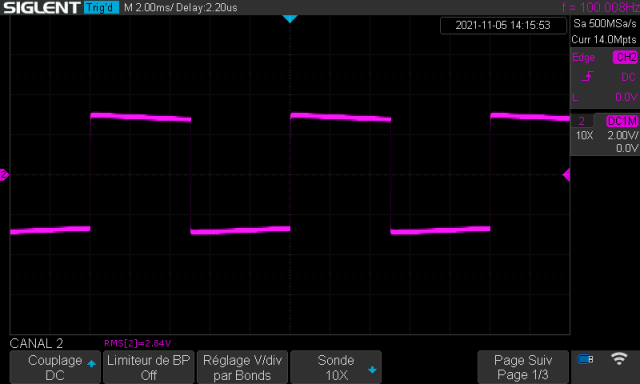

Mission Cyrus Two : signal-carre-a-100hz
Mission Cyrus Two : signal-carre-a-1khz

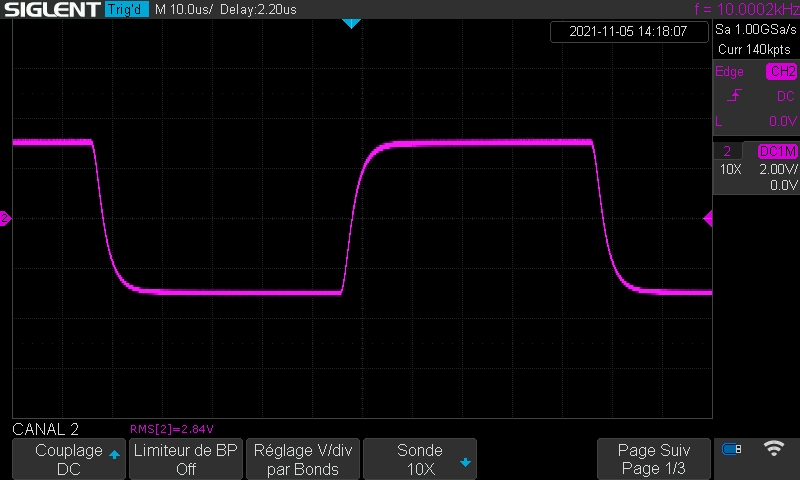

Mission Cyrus Two : signal-carre-a-10khz
Mission Cyrus Two : Temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée CD.
