Filson 220BS

[dd83]

Je préfère ouvrir un nouveau dossier.
Le retour,le revenant,la résurrection,etc....comme vous voulez.

Historique:

P1210794 [800x600].JPG (111.66 Kio) Vu 6720 fois

P1210805 [800x600].JPG (116.8 Kio) Vu 6720 fois

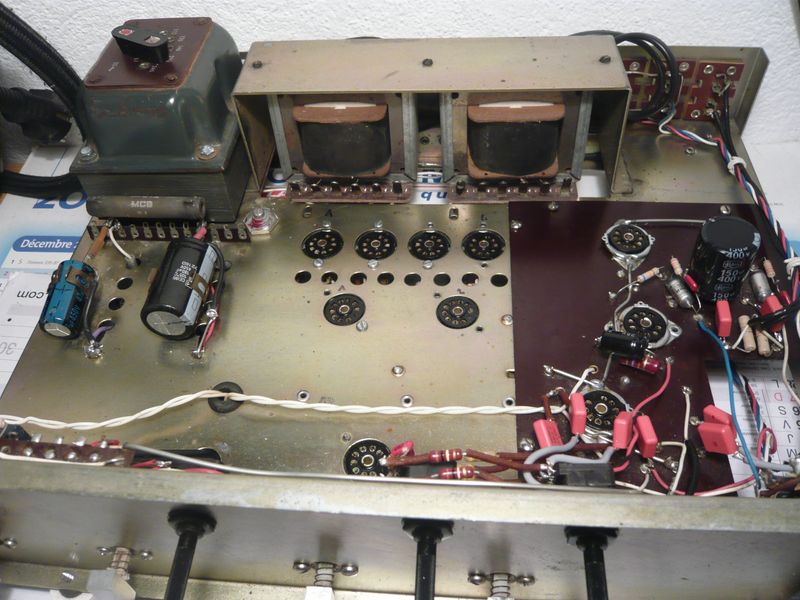

Ampli passablement bidouillé ,transfo d'alim sous dimensionné,potars bas de gamme défectueux et j'en passe.

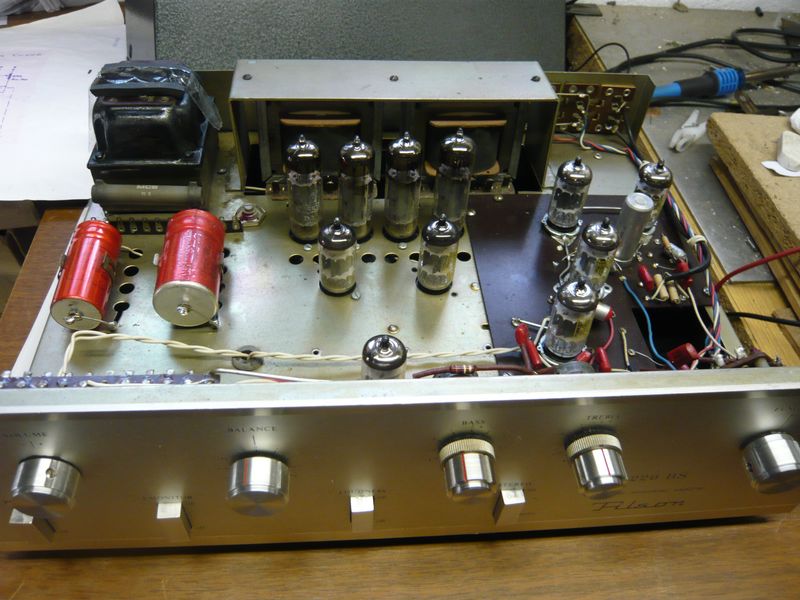

Première étape réfection de l'alimentation: transfo de bonne puissance ,remplacement de tous les chimiques.

P1270205 [800x600].JPG (115.51 Kio) Vu 6720 fois

Problème le nouveau transfo ne rentre plus sous le capot :
pas de pb : je scalpe ! (aprés repérage du cablage primaire))

P1270275 [800x600].JPG (104.37 Kio) Vu 6720 fois

Pose d'un joli couvercle (boite cigare de mon dealer local.... )

P1270276 [800x600].JPG (100.53 Kio) Vu 6720 fois

Enfin des potentiomètres corrects,j'en profite pour remercier Doum pour le 2x470K ALPS avec loudness ,celui d'origine était de 1Mohms.
J'ai fait aussi le choix de simplifier les potars grave /aigu par des simples 2x1M ohms lin,adieu les concentriques....
Détail amusant,sur l'aigu j'ai trouvé un double log avec prise loudness relié à la masse (2e photo).....

P2054271 [800x600].JPG (118.51 Kio) Vu 6720 fois

.
Au fait ,c'est bien du made in France......

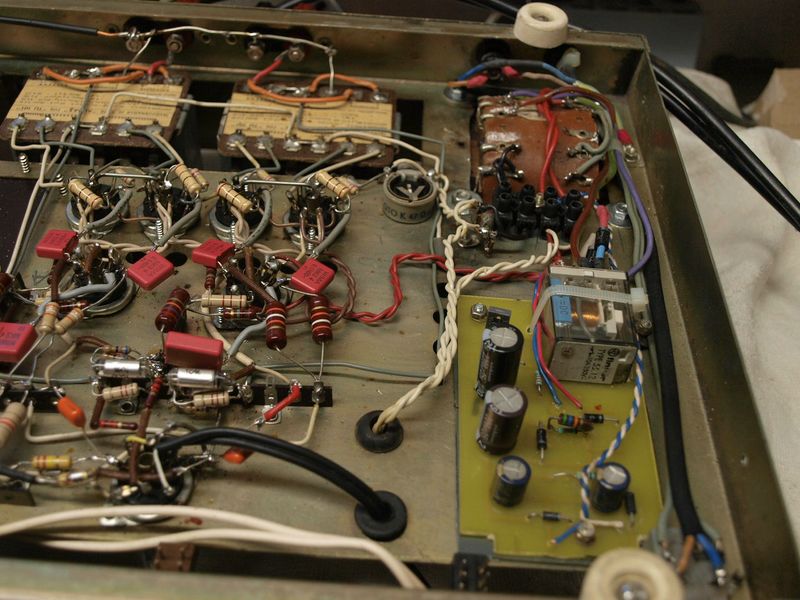

Gros travail en dessous,remplacement de tous les condos de liaison (MKPS/400v),de la plupart des résistances,réorganisation du cablage ,surtout répartition des 2x6,3v de chauffage ,il y a 11 tubes à nourrir.
Et surtout le détail qui tue : la petite carte à droite : un temporisateur HT,réglé à 40s,pour ne pas stresser ces petites pentodes et autres triodes,
Je remercie Michel (mimi80)pour m'avoir gentiment envoyé ce circuit .Michel .

P2054261 [800x600].JPG (119.53 Kio) Vu 6720 fois

P2054263 [800x600].JPG (118.45 Kio) Vu 6720 fois

.

[pvphil]

Bonjour Dédé,

super boulot.

Il t'en aura donné du travail celui la ....

Il ne reste plus qu'à le mettre en musique.

[dd83]

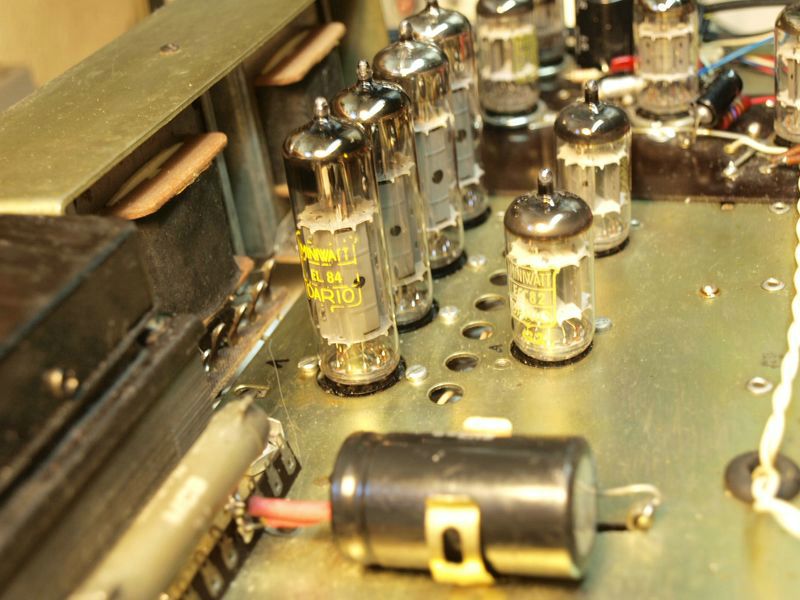

Montages de tubes NOS,2 EL84 RTC et 2 EL84 Dario , Hervé,pour la partie puissance.
Les 2 déphaseurs Ecc 82 restent en place,les autres triodes Ecc 83 testées sont dans les normes.

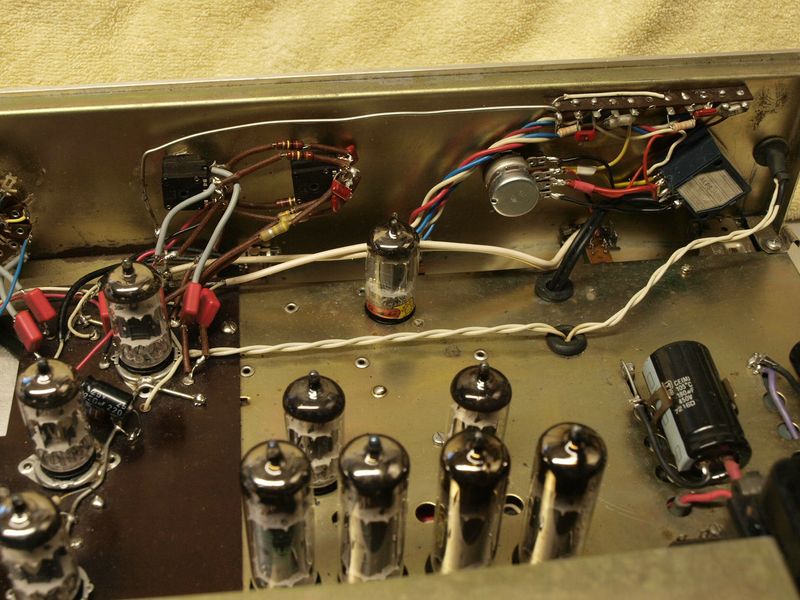

Pose de cables blindé liaisons sources /sélecteur,remplacement ampoule témoin par led.

P2054212 [800x600] [800x600].JPG (101.33 Kio) Vu 6699 fois

P2054278 [800x600].JPG (110.92 Kio) Vu 6699 fois


P2054281 [800x600].JPG (85.88 Kio) Vu 6699 fois

P2054282 [800x600].JPG (62.21 Kio) Vu 6699 fois


Quelques chiffres :
Tension secteur 225v,transfo positionné sur 220v.
Tension HT redressée : 320v CC,286v aprés filtrage.
Chauffage tubes 6,35v ac (puissance + déphaseur) et 6,20 (pré amp + phono) .

Améliorations possibles : self de filtrage alim,chauffage tubes en continu,remplacement des TU 101 par des tranfos de sortie de compète (Milleroux,Supersonic...),montage EL84M,7189,tout reste possible........

Ampli très plaisant,puissance subjective importante pour les 2x15w ,notes pleines,charnues,je dirais même qu'il en fait un peu trop
Pas le moindre ronflement,pas de ploc à la mise sous tension et à l'extinction,totalement méconnaissable à son arrivée.

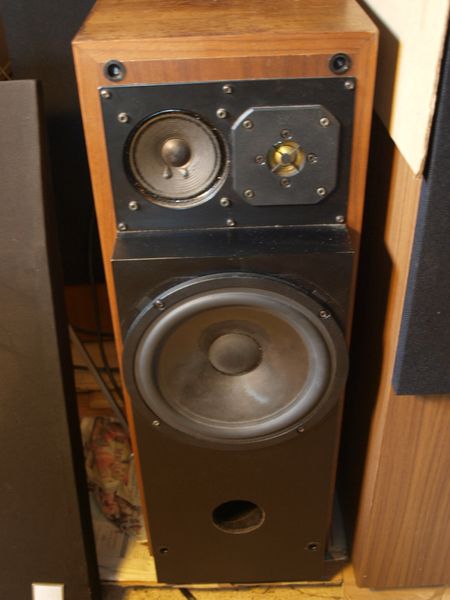

Ecoutes sur 3A 360 (un peu ...remaniées )


Cet intégré est ,je pense,le chant du cygne de l'époque tubes chez Filson,d'ailleurs son coffret ressemble étrangement à la suivante ATS transitors....

[Marantzfr]

Bravo

[Jo775]

Sacré travail! Bravo et merci pour ce partage, DD! (Enfin du Vrai vintage... au passage! car on en voit des "trucs" des années 90! )

Ca en fait, mine de rien, des amplis à base d'EL84, sur le forum! En tout cas, même si je n'en ai jamais entendu, les Filson ont eu toujours excellente réputation auprès des "connaisseurs".

[dd83]

Merci à vous deux,j'avoue c'est une pulsion,un fantasme,surtout l'occasion de mettre les mains (pas sous 300v.. ) dans une électronique bien de chez nous,même si ce modèle est décrié.....et de le restaurer de A à Z ,avec l'aide de gens compétents et sympathiques que je remercie encore.

[Jo775]

Pourquoi décrié? Très bon choix de tubes! C'est le même fabriquant, non? Est-ce que je me trump, ou bien tu as mis les paires de même marque sur chaque canal?

[dd83]

Une paire par canal,à défaut d'avoir le quartet....
Mais tu as raison,tu ne te trumpe pas,c'est même un bon fillon car tout ce petit monde est sous licence Philips .

[Jo775]

Une paire par canal,à défaut d'avoir le quartet....
Mais tu as raison,tu ne te trumpe pas,c'est même un bon fillon car tout ce petit monde est sous licence Philips .

Oui, c'est plus logique comme ça!

C'est ha-mon avis aussi un bon fillon! Normal, made in Holland évidemment!! (facile...)

[mimi80]

Dans tous les cas un bel exemplaire de notre patrimoine hifi qui revit, beau travail André
