JVC UA-7045

[Lantenac]

J'avais posté une question il y a quelques mois, cela va bientôt être l'instant de vérité !!!

viewtopic.php?f=89&t=53716&hilit=UA+7045

Je précise que le bras en photo dans le post cité au dessus est le même que sur les photos de ce poste, il y a eu un petit nettoyage entre temps. Environ une heure de boulot.

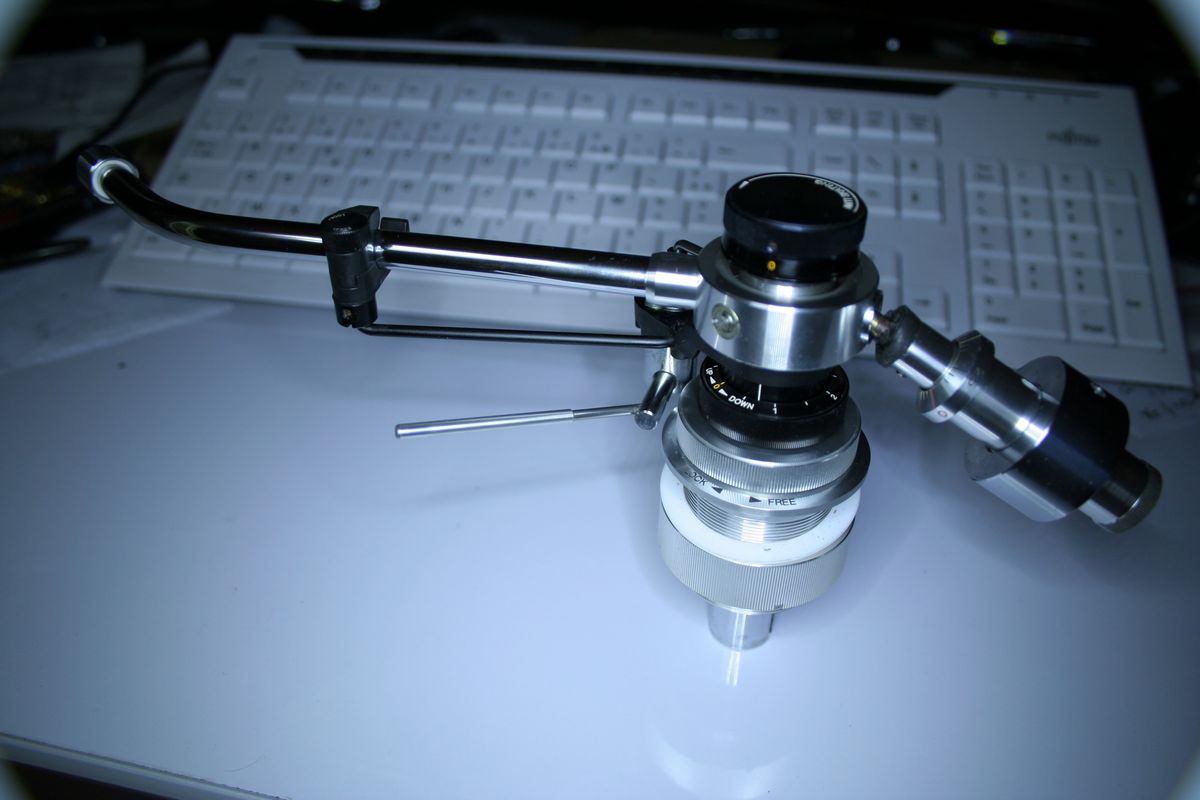

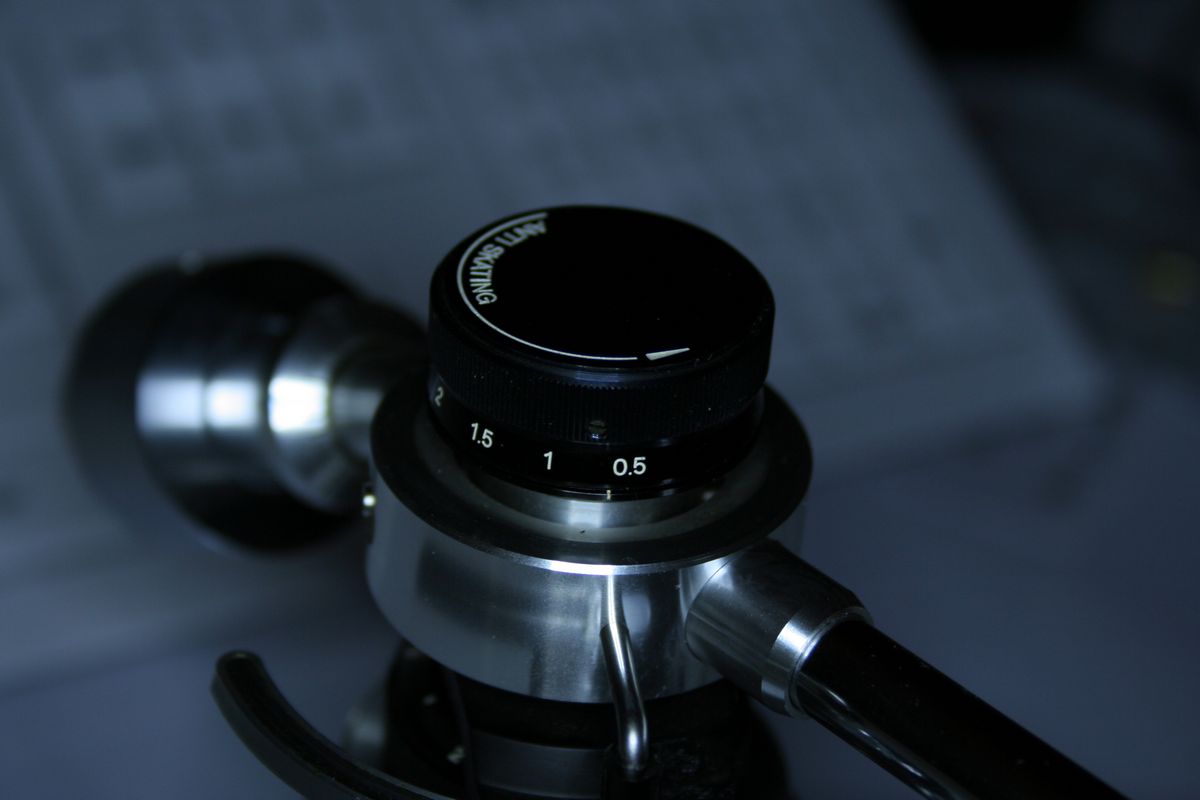

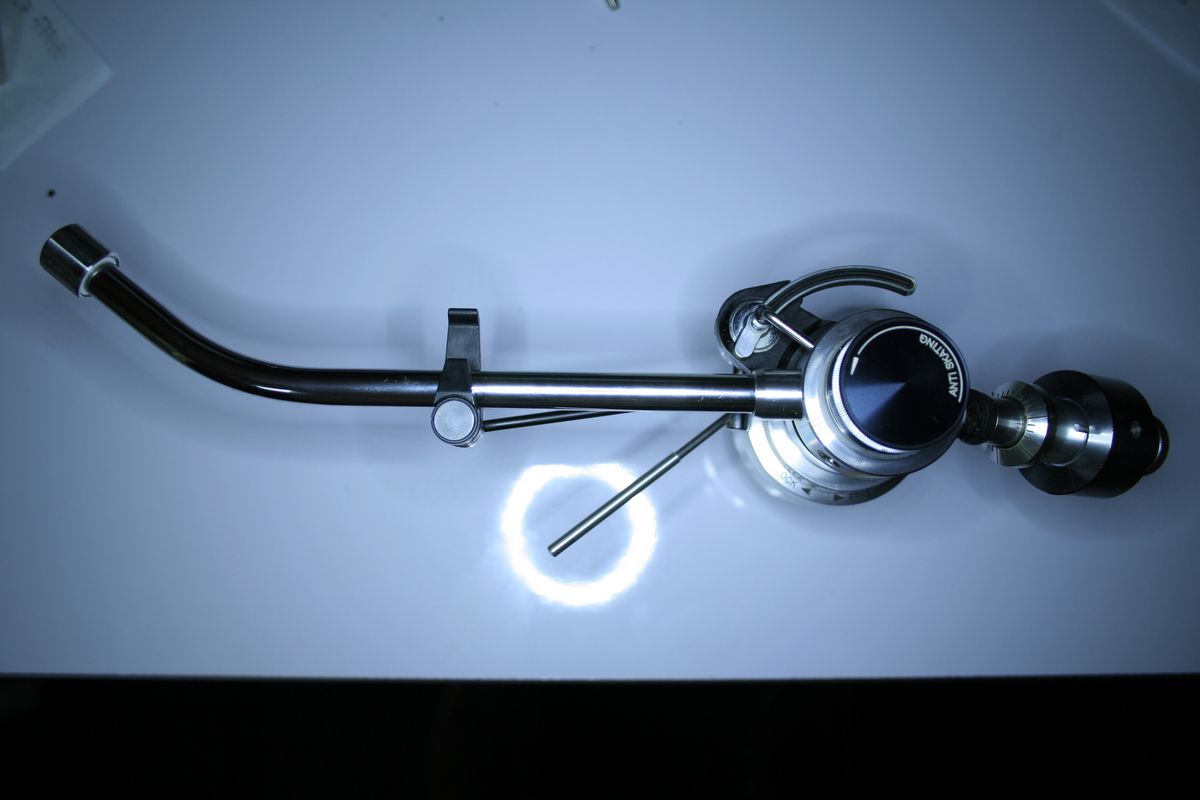

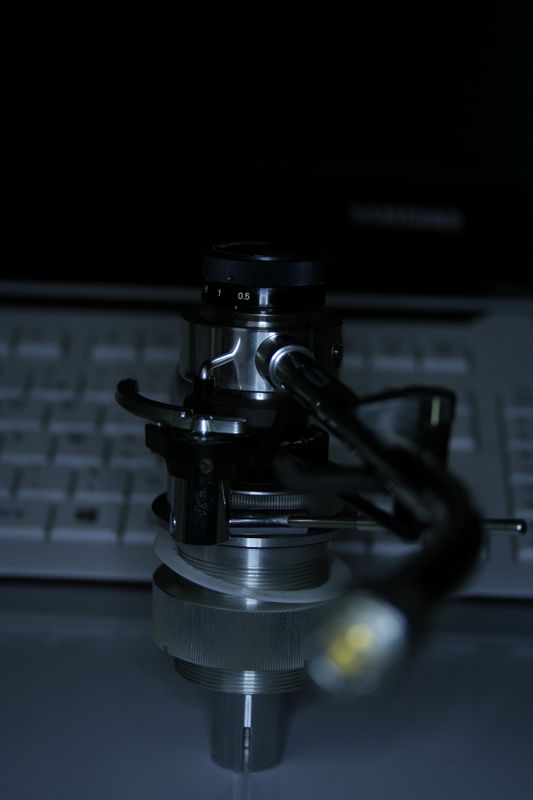

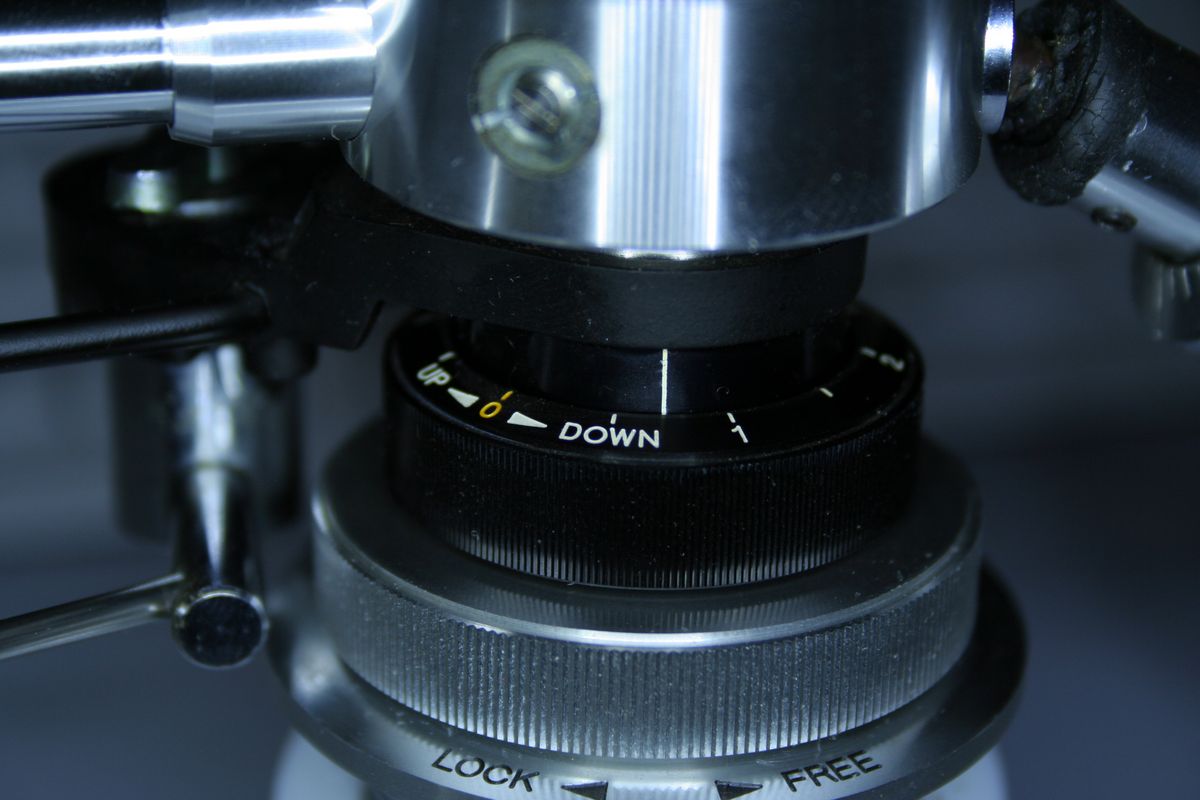

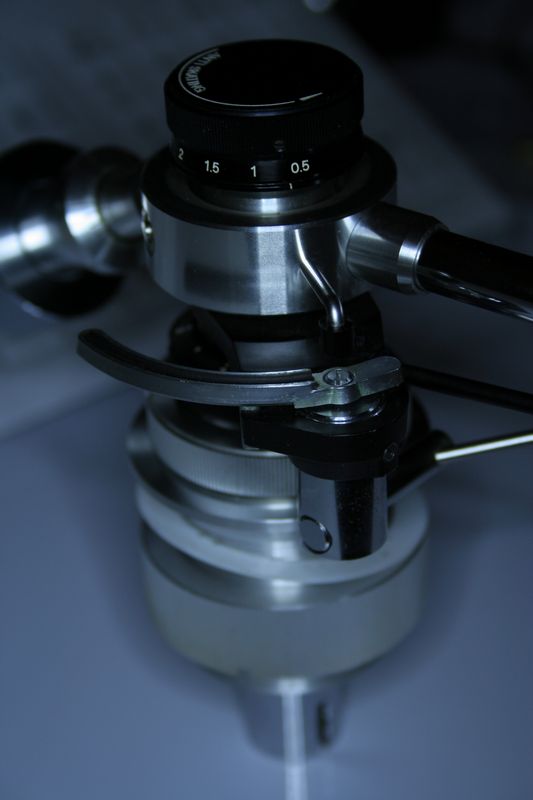

J'ai donc reçu le bras en question, un très beau JVC UA-7045 (marque Victor au japon). Je l'ai récupéré cette après midi, et j'ai fait un petit nettoyage, voici quelques photos pour le plaisir des yeux :









Ce qui est remarquable, c'est la qualité des matériaux et de la fabrication, ce qui va me permettre de le réparer "facilement". Je vais rajouter les données technique sur ce bras que je vais sans doute destiner à ma nouvelle cellule DL-103 reçu aujourd'hui aussi !

[Lantenac]

Reservé photos et CR

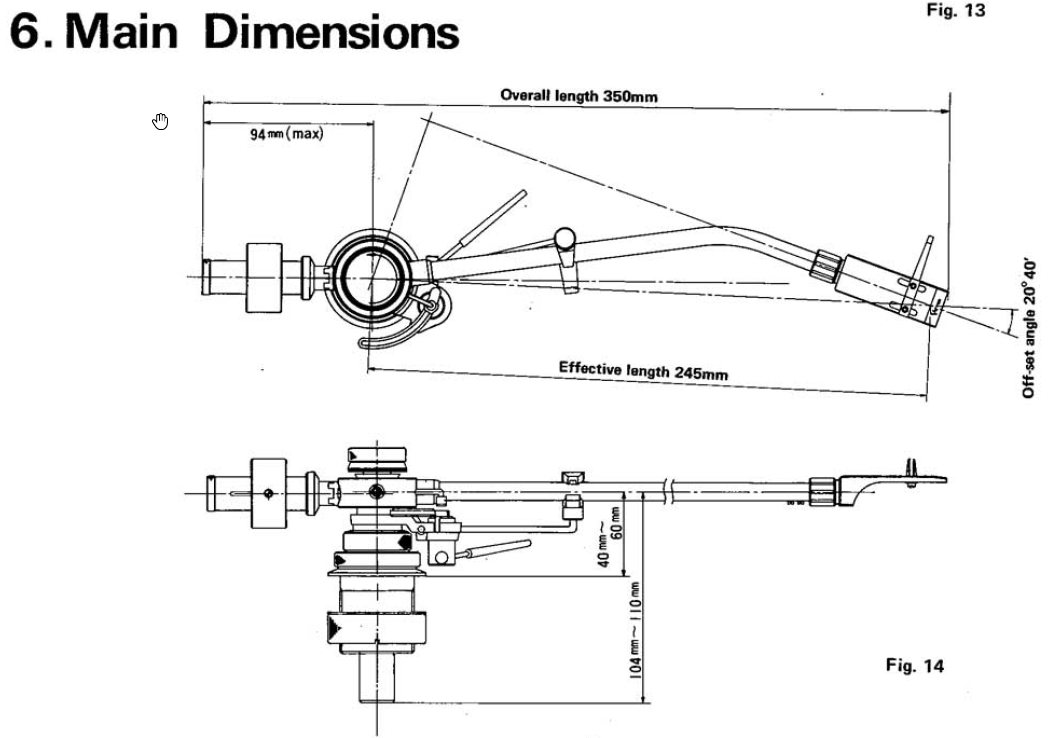

JVC UA-7045-main dimensions.png (198.47 Kio) Vu 6011 fois

[Lantenac]

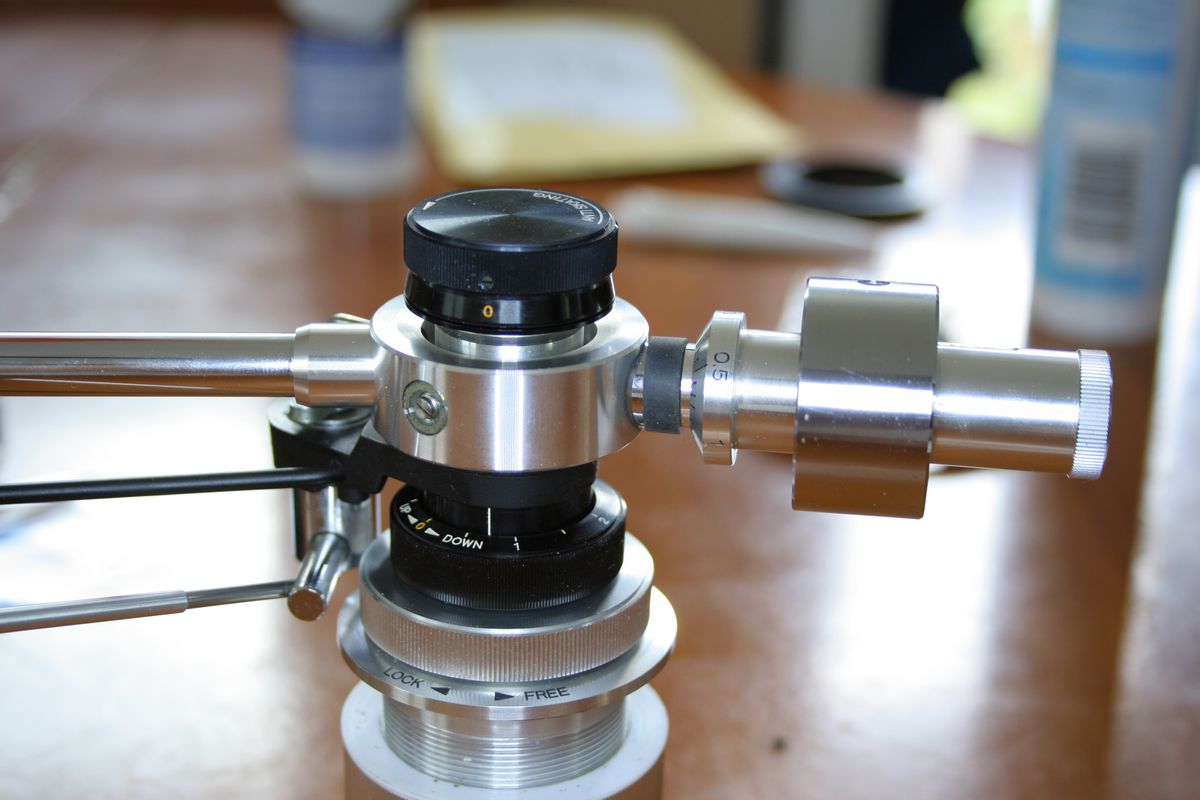

Un petit démontage de la bague qui support le contre poids. Rien de grave, c'est visiblement la caoutchouc qui est complètement mort.
La partie en laiton est légèrement tordu, je vais la redresser.

JVC 704500001.jpg (78.7 Kio) Vu 6010 fois

JVC 704500002.jpg (77.95 Kio) Vu 6010 fois

Donc mon idée, je vais enlever l'ensemble du caoutchouc restant, et injecter un caoutchouc neuf avec la bague mise en place (il me semble que cela existe en tube), puis remettre en place la bague qui sera alors "solidaire" de l'ensemble contre poids. Le caoutchouc injecté "filtrera" mécaniquement comme à l'origine l'ensemble contre poids. Reste à trouvé un caoutchouc de la bonne raideur...

Si vous avez d'autres suggestions, je suis preneur.

[Sudiste]

Salut,

http://www.smetonearms.com/index.php?ma ... ucts_id=20
http://www.theanalogdept.com/sme_service.htm


https://www.mecatechnic.com/fr-FR/2-sou ... H28805.htm
http://www.chevalier-cleret.fr/reunion/ ... olant.html
http://www.meccano-mr-productions.com/f ... ue-d-arret
http://www.ebay.fr/itm/Classic-Mini-BOI ... 1929391268

[Lantenac]

Merci pour ces liens, mais la partie en laiton ne sort pas, malgré la vis enlevé. ça semble être fileté à l'intérieur pourtant... Je vais faire un essai avec des joints toriques de taille différentes, et sans doute un joint silicone pour maintenir en place.

[Sudiste]

Merci pour ces liens, mais la partie en laiton ne sort pas, malgré la vis enlevé. ça semble être fileté à l'intérieur pourtant... Je vais faire un essai avec des joints toriques de taille différentes, et sans doute un joint silicone pour maintenir en place.

Tu as du oublier une pièce..
http://www.ne.jp/asahi/moto/jogging/audiowood.html

[damien]

Beau bras ce Victor.
Courage pour la restauration.

[Lantenac]

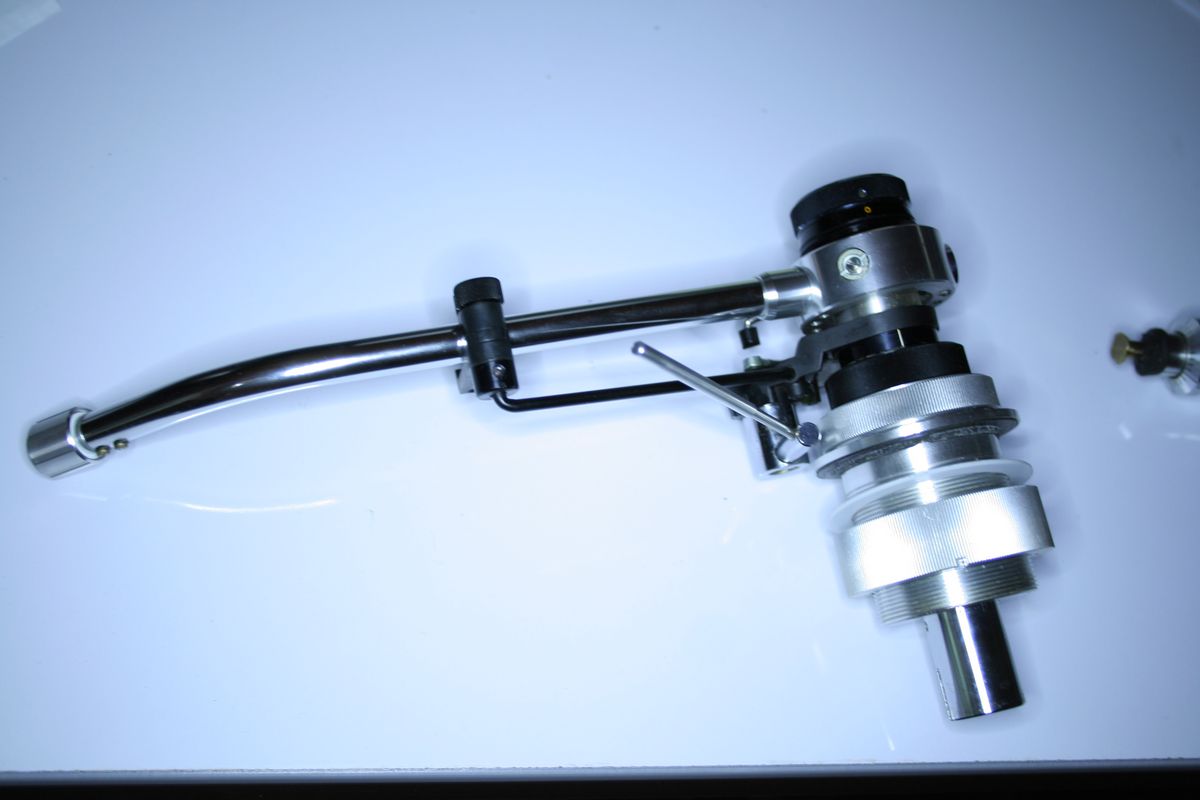

J'ai regardé de plus prés la pièce en laiton, car sans démontage ça aurait été un peu galère. En forçant un peu plus, elle est sortie sans problème

JVC 7045-00001.jpg (77.13 Kio) Vu 5966 fois

Un petit tour chez bricomachin, et la restauration est termné !

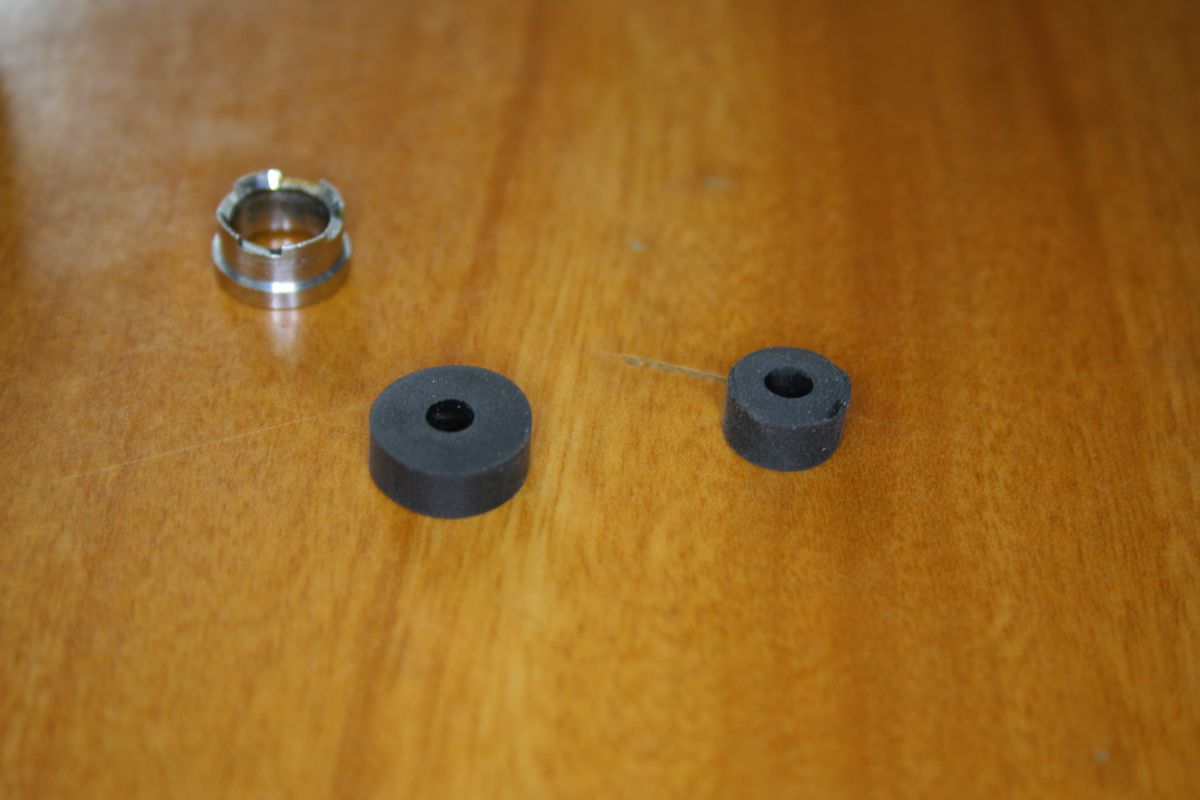

Quelques baques en coutchouc pour robinet (diametre intérieur un peu trop petit, il faut 5 mm, et extérieur un peu trop grands). J'ai fait les ajustement nécessaire pour le montage.

JVC 7045-00002.jpg (123.48 Kio) Vu 5966 fois

JVC 7045-00003.jpg (82.39 Kio) Vu 5966 fois

Le premier montage n'était pas satisfaisant, j'ai rajouter un petit joint torique sur le bout de la pièce en laiton, car le serrage de cette pièce n’était pas suffisant, la grosse rondelle manquait un peu en épaisseur, il manquait moins d'un millimètre.

Voici le résultat

JVC 7045-00004.jpg (102.9 Kio) Vu 5966 fois

JVC 7045-00005.jpg (67.96 Kio) Vu 5966 fois

Réparation très simple finalement pour un total de 4,50 Euros

[Lantenac]

Merci pour ces liens, mais la partie en laiton ne sort pas, malgré la vis enlevé. ça semble être fileté à l'intérieur pourtant... Je vais faire un essai avec des joints toriques de taille différentes, et sans doute un joint silicone pour maintenir en place.

Tu as du oublier une pièce..
http://www.ne.jp/asahi/moto/jogging/audiowood.html

J'allais rajouter ce lien justement, qui va me servir pour mettre en place ce bras sur ma future platine. J'avais rien oublié, il fallait juste forcé un peu plus

[Sudiste]

Superbe !!! belle réparation
