Technics SU-C04 / ST-C04L / SR-M07 / SL-5

Regroupant les chaines proposées à l'époque par les constructeurs
Répondre
Avatar du membre
Unic
Super Modérateur
Messages : 4384
Enregistré le : mer. 24 mars 2010 16:24
Localisation : Val-de-Marne (94)

Technics SU-C04 / ST-C04L / SR-M07 / SL-5

Message par Unic »

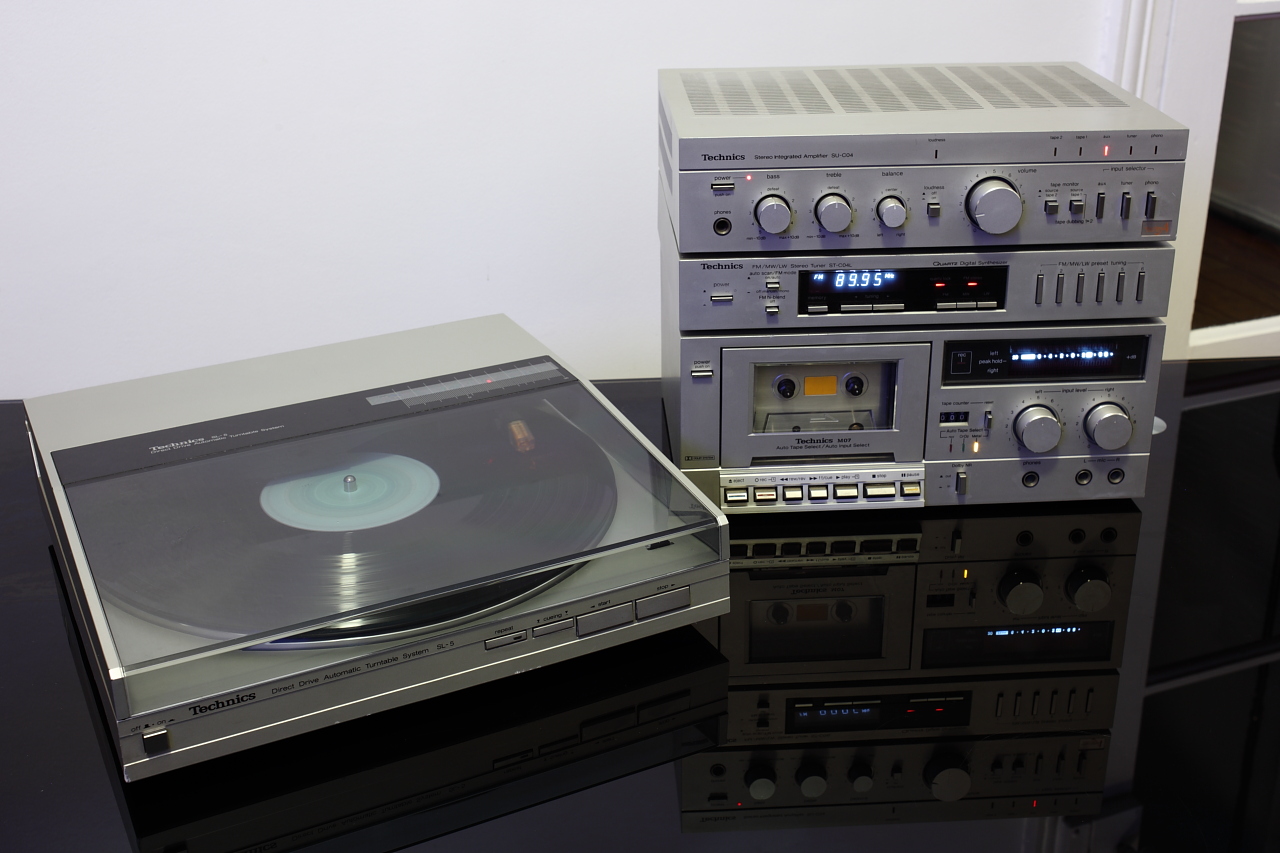

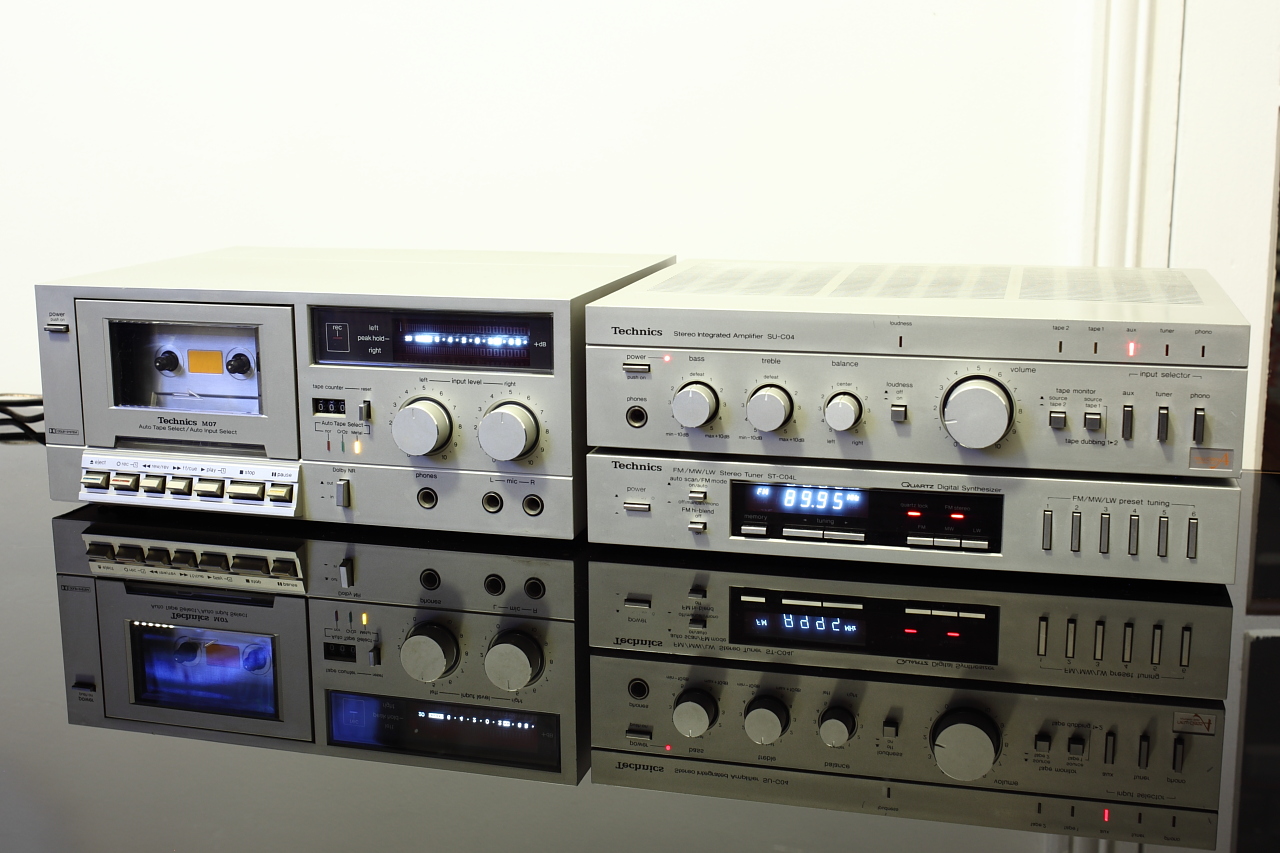

Un petit ensemble Technics rentré hier.

L'ensemble est composé des éléments suivants :
# un amplificateur Technics SU-C04
# un tuner Technics ST-C04L
# un magnétophone cassette Technics RS-M07
# une platine vinyle Technics SL-5
Ensemble Technics_11.JPG
Ensemble Technics_11.JPG (241.85 Kio) Vu 10577 fois
Voici une description succincte des éléments :

Amplificateur Technics SU-C04 :
2 x 30 watts (8Ω)
5 entrées Phono, tuner, aux, tape 1 tape 2
New Class A
Distorsion harmonique 0,007%
Ratio signal bruit : 98dB (line), 82dB (phono)
impédance de sortie : 6Ω à 16Ω
Dimensions: 297 x 74 x 230mm
Poids: 4.5kg

Tuner Technics ST-C04L :
Bandes : FM / MW / LW
Hi-Blend désactivable
6 présélections
Dimensions: 297 x 49 x 230mm
Poids : 1,8Kg

Magnétophone cassette Technics RS-M07 :
2-Head Stereo Cassette (4 tracks)
Dolby B and Metal Tap
2 Entrée micros (niveau réglable)
Dimensions: 297 x 123 x 230mm
Poids : 3,5Kg

Platine vinyle Technics SL-5 :
Toute automatique
Direct drive
Bras tangentiel
2 vitesse : 33trs et 45trs
Sélection de vitesse automatique ou manuelle
Cellule fournie : Technics P24
Dimensions: 315 x 88 x 315mm
Poids: 4.4kg

Voici la brochure anglaise décrivant les 3 premiers éléments SU-C04 / ST-C04 / RS-m07 :

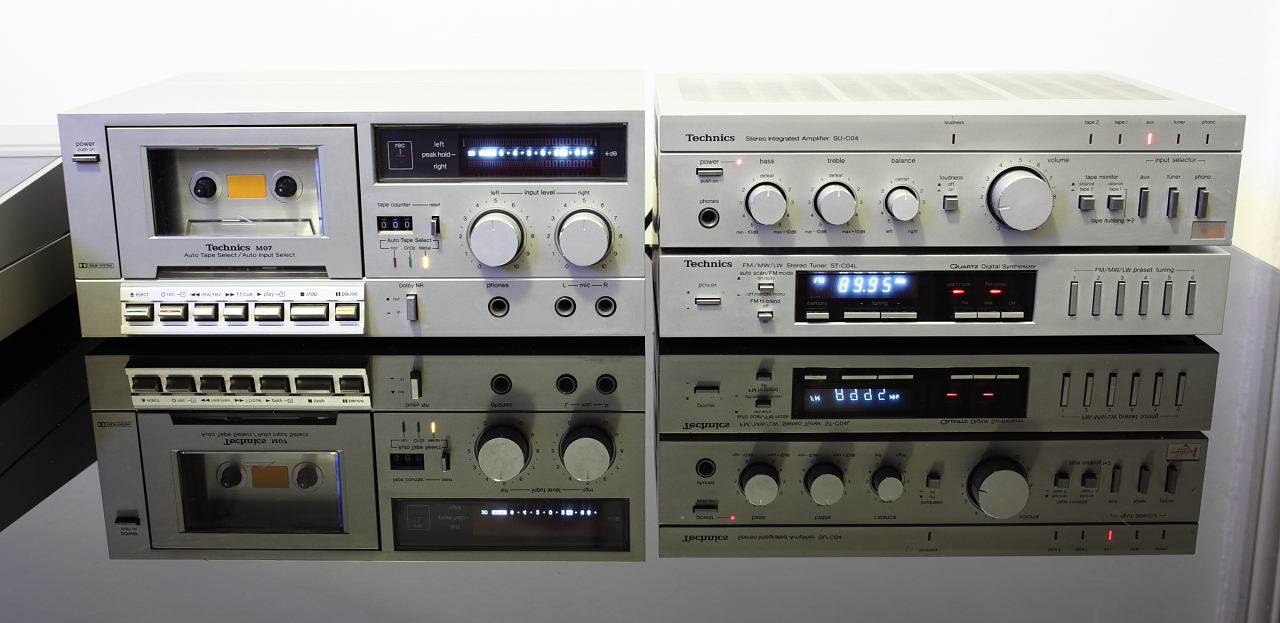

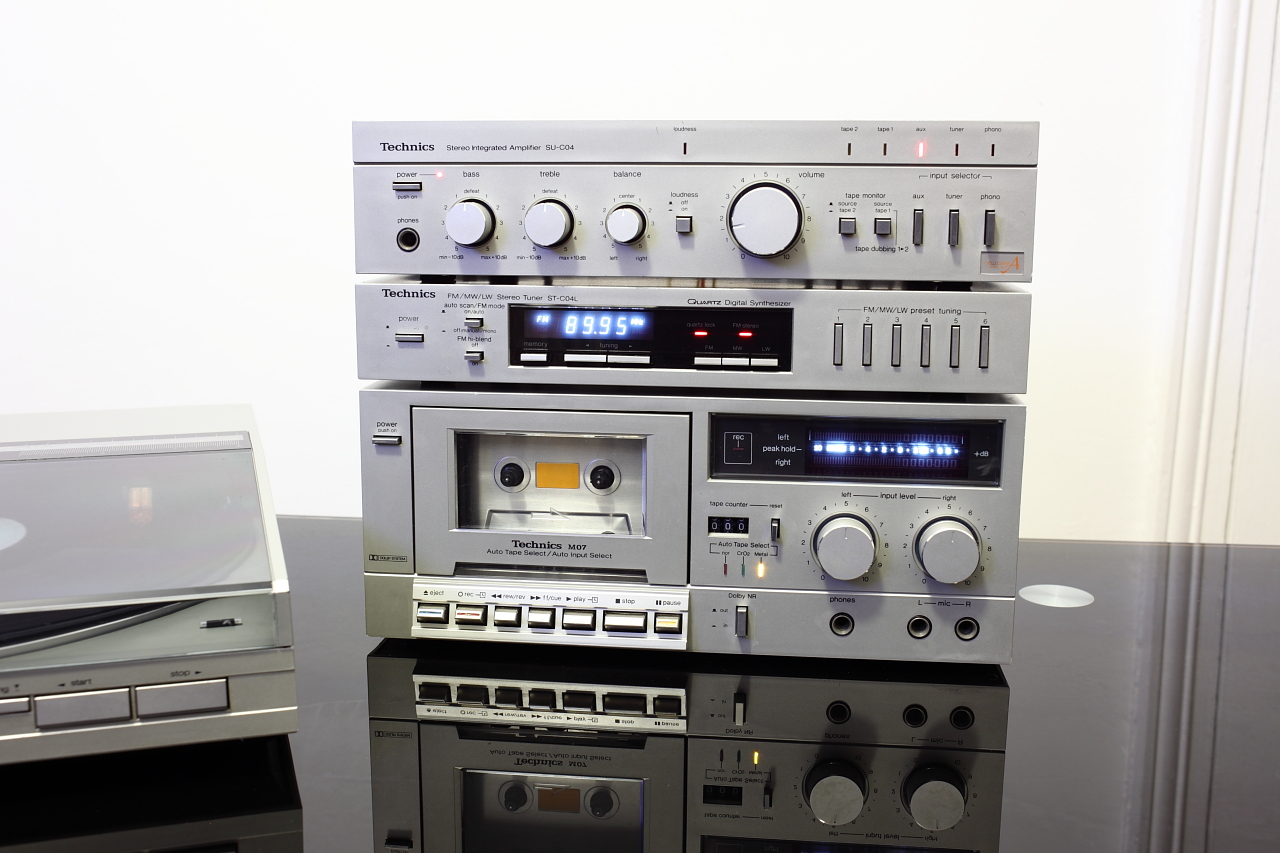

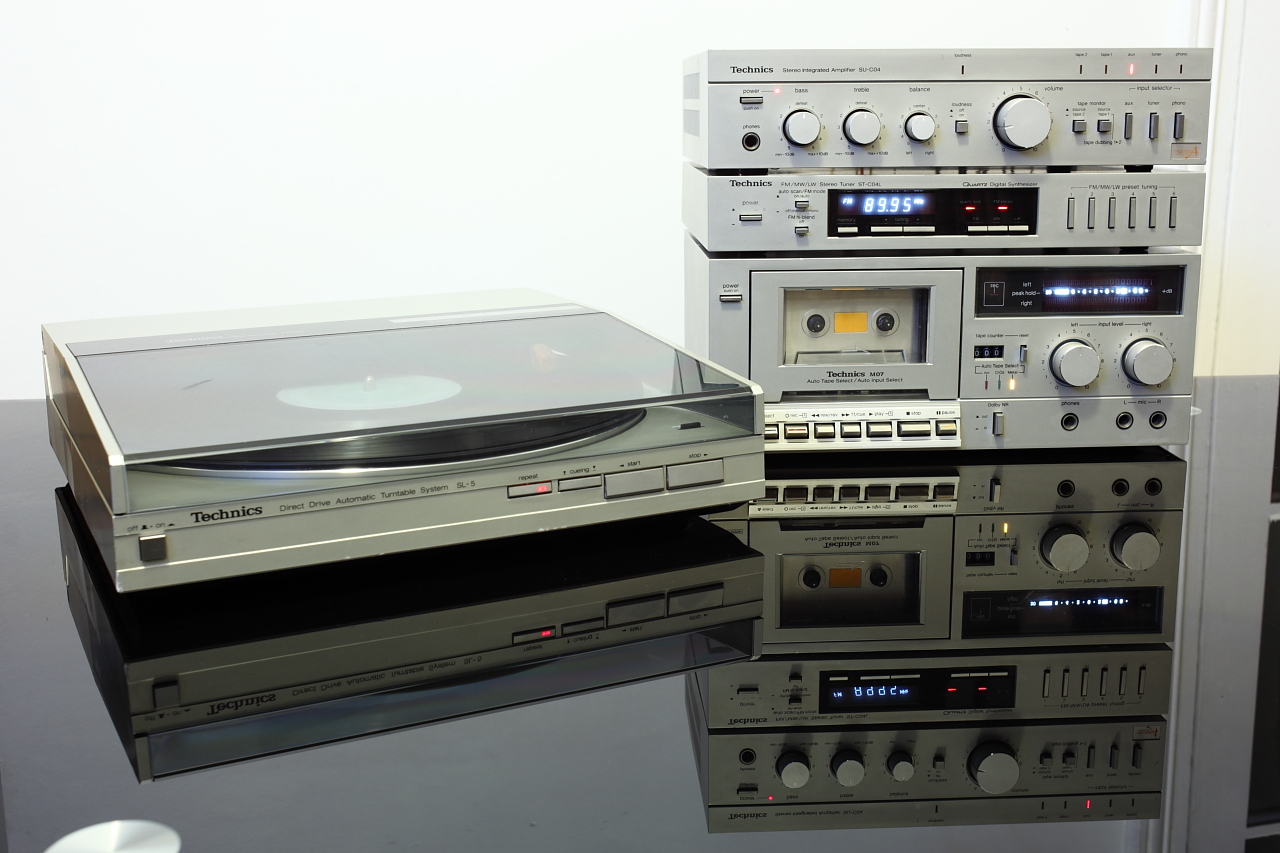

La galerie photo :
Ensemble Technics_06.JPG
Ensemble Technics_06.JPG (408.12 Kio) Vu 10577 fois
Ensemble Technics_01.JPG
Ensemble Technics_01.JPG (376.8 Kio) Vu 10577 fois
Ensemble Technics_07.JPG
Ensemble Technics_07.JPG (403.26 Kio) Vu 10577 fois
Ensemble Technics_08.JPG
Ensemble Technics_08.JPG (420.64 Kio) Vu 10577 fois
Ensemble Technics_10.JPG
Ensemble Technics_10.JPG (353.45 Kio) Vu 10577 fois

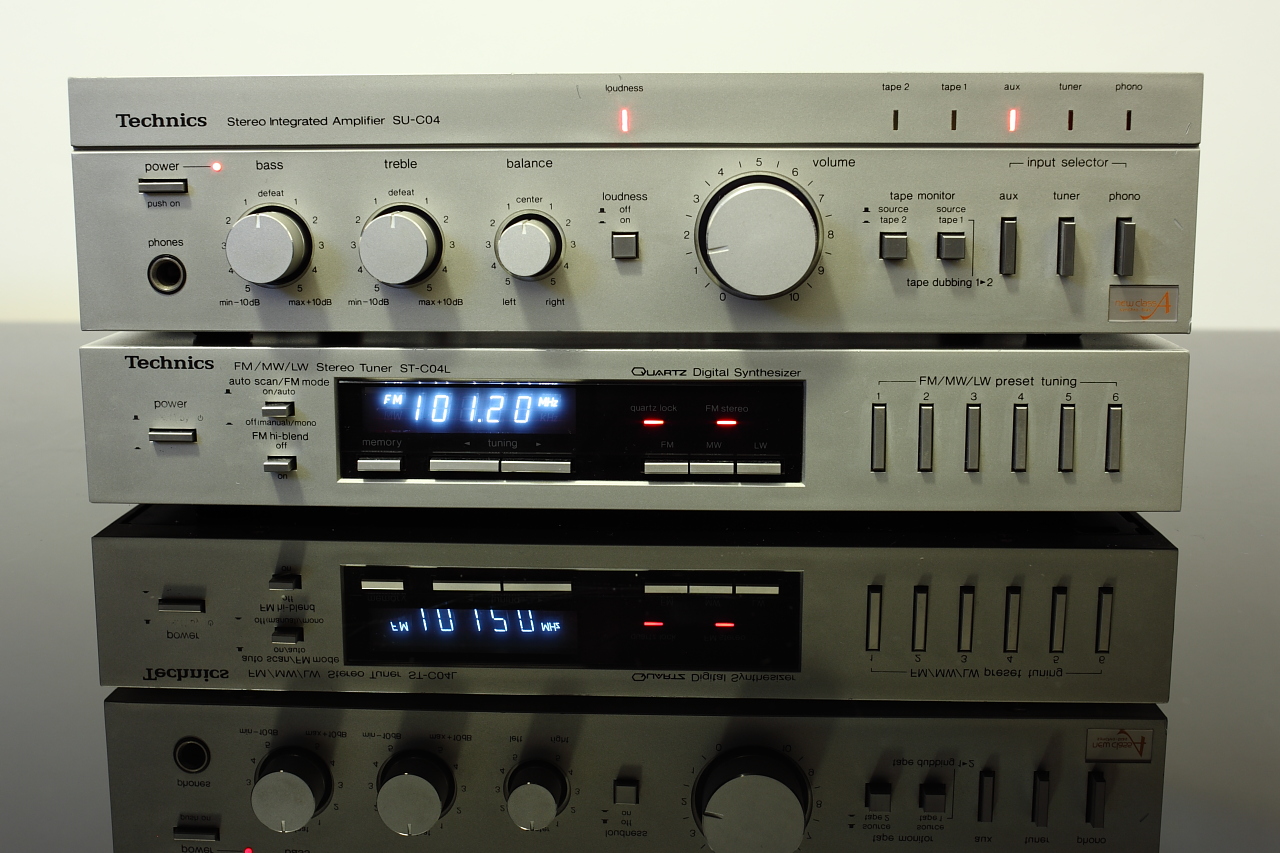

Technics SU-C04 et ST-C04L
Ensemble Technics_20.JPG
Ensemble Technics_20.JPG (482.18 Kio) Vu 10577 fois
Modifié en dernier par Unic le jeu. 19 févr. 2015 00:23, modifié 3 fois.
Avatar du membre
Unic
Super Modérateur
Messages : 4384
Enregistré le : mer. 24 mars 2010 16:24
Localisation : Val-de-Marne (94)

Re: Technics SU-C04 / ST-C04L / SR-M07 / SL-5

Message par Unic »

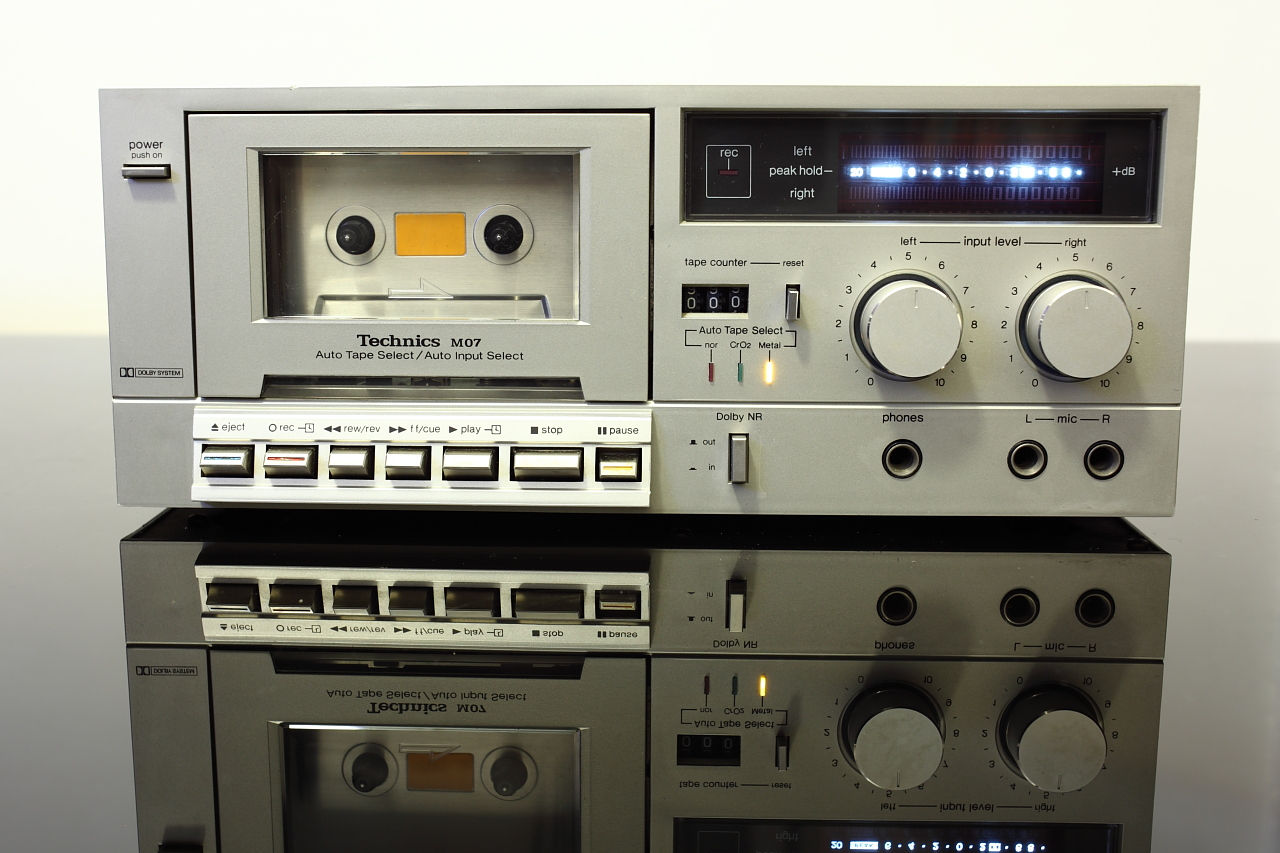

Cassette Deck SR-M07
Ensemble Technics_19.JPG
Ensemble Technics_19.JPG (478.83 Kio) Vu 10576 fois

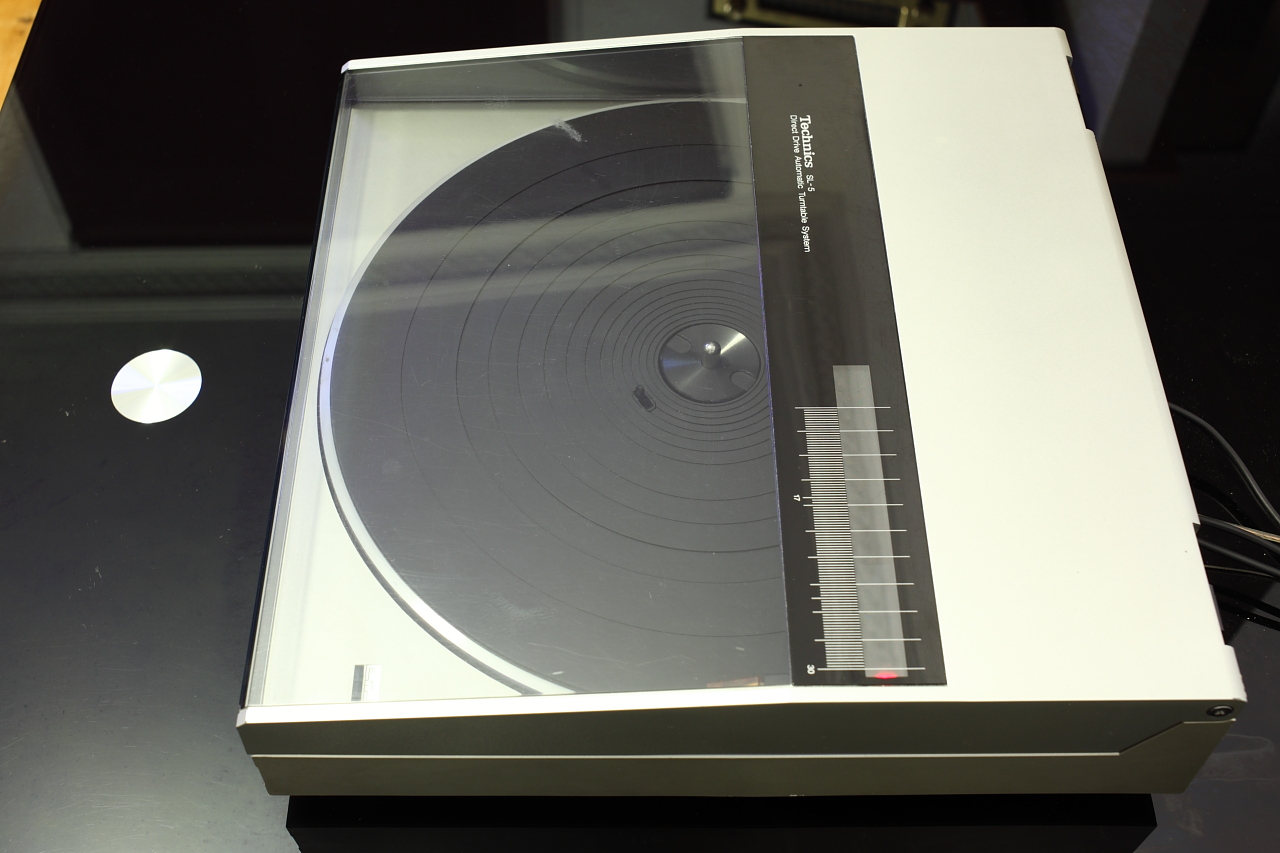

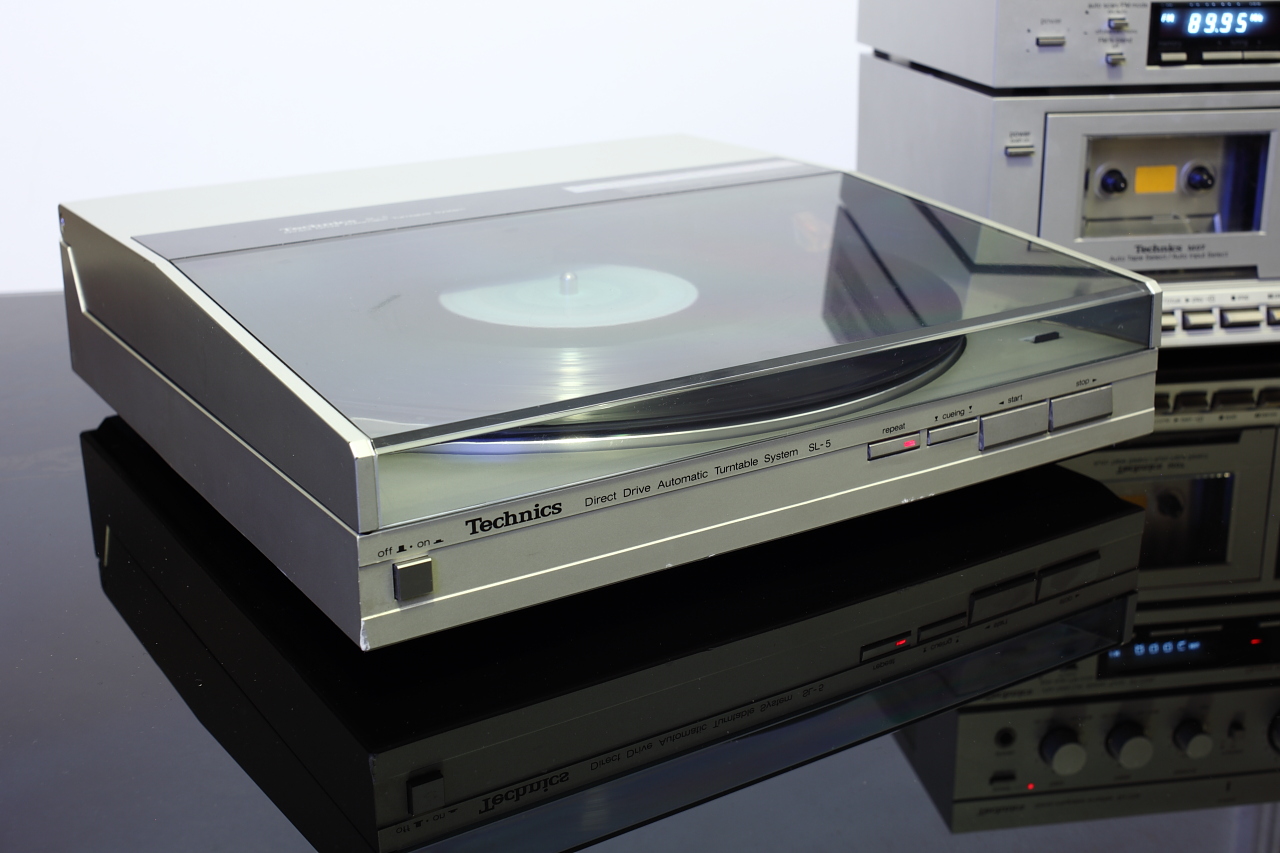

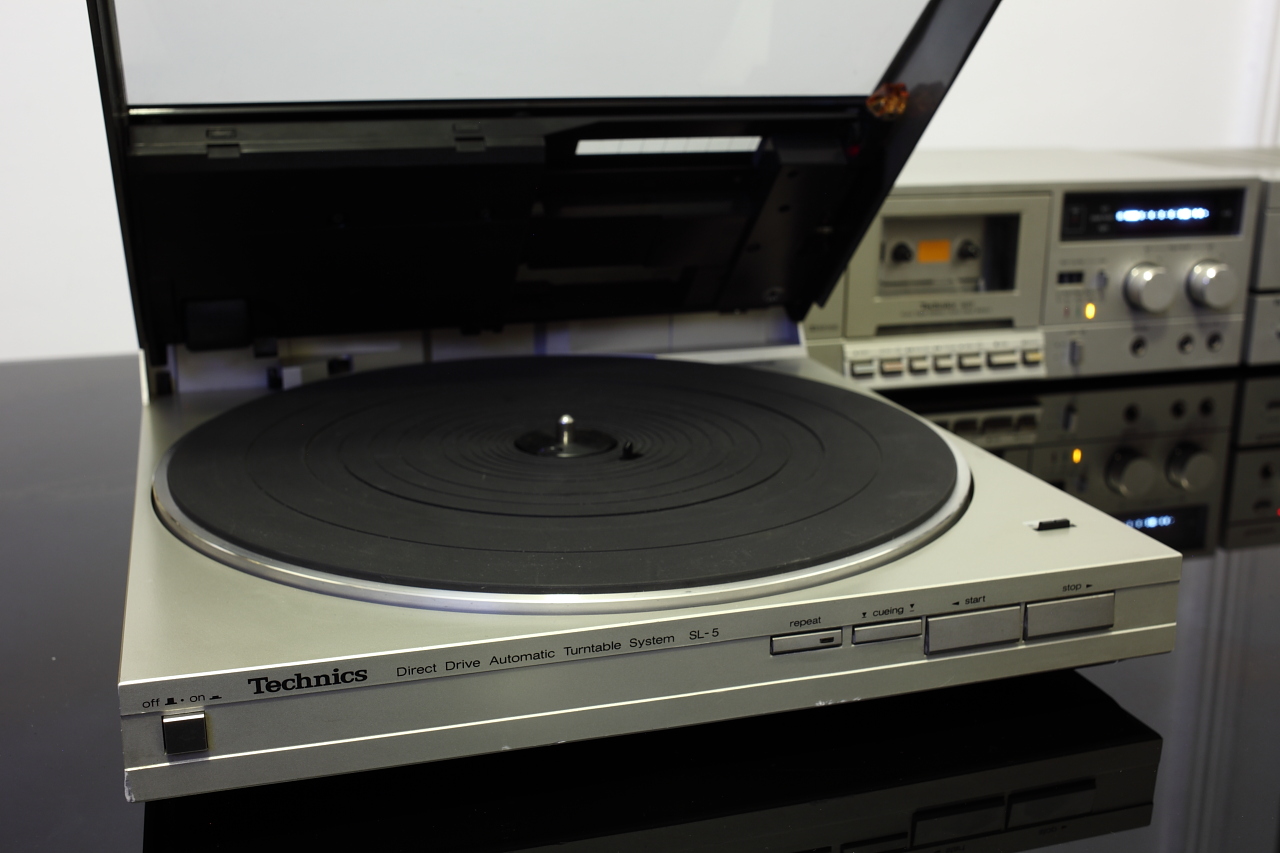

Technics SL-5, la courroie d’entrainement du bras tangentiel a été changée.
Ensemble Technics_05.JPG
Ensemble Technics_05.JPG (340.24 Kio) Vu 10576 fois
Ensemble Technics_12.JPG
Ensemble Technics_12.JPG (351.2 Kio) Vu 10576 fois
Ensemble Technics_13.JPG
Ensemble Technics_13.JPG (308.53 Kio) Vu 10576 fois
Ensemble Technics_14.JPG
Ensemble Technics_14.JPG (354.57 Kio) Vu 10576 fois

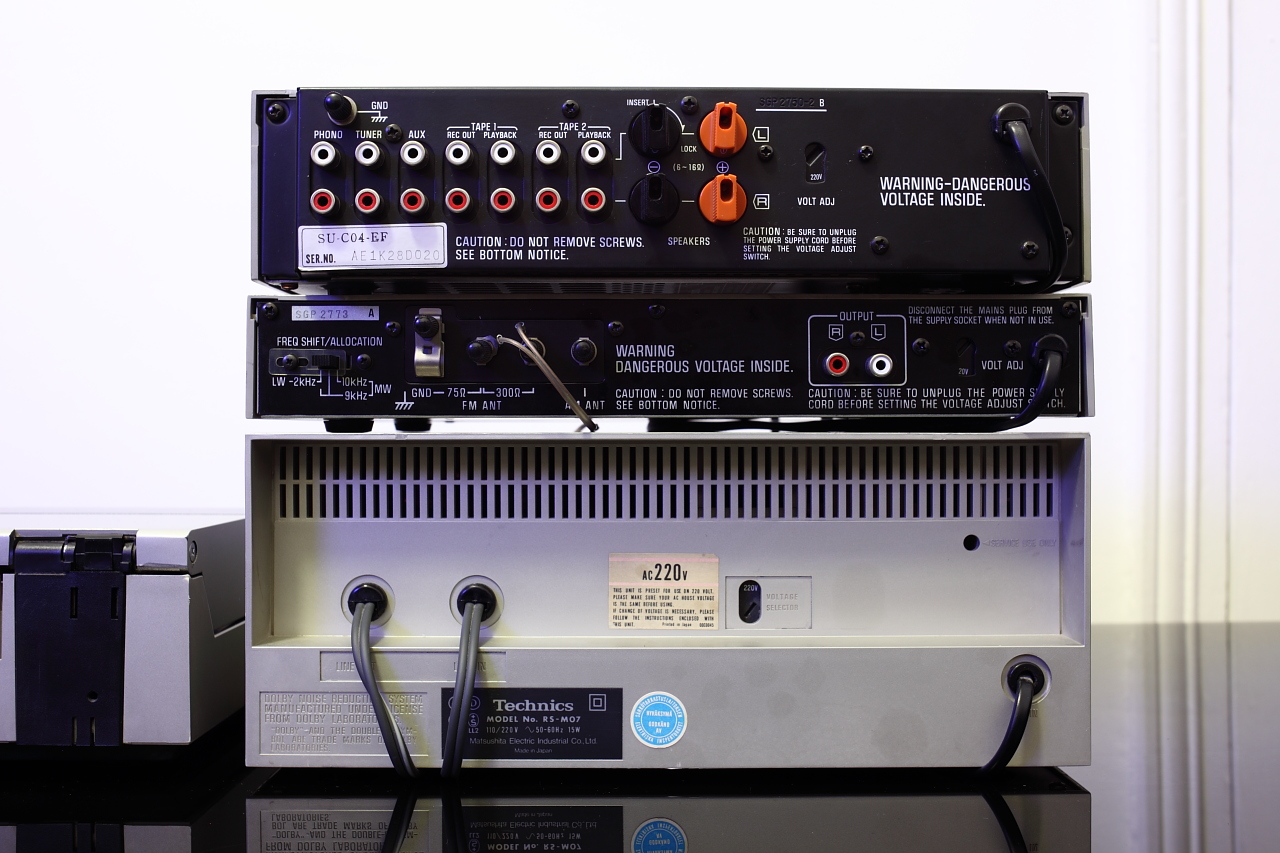

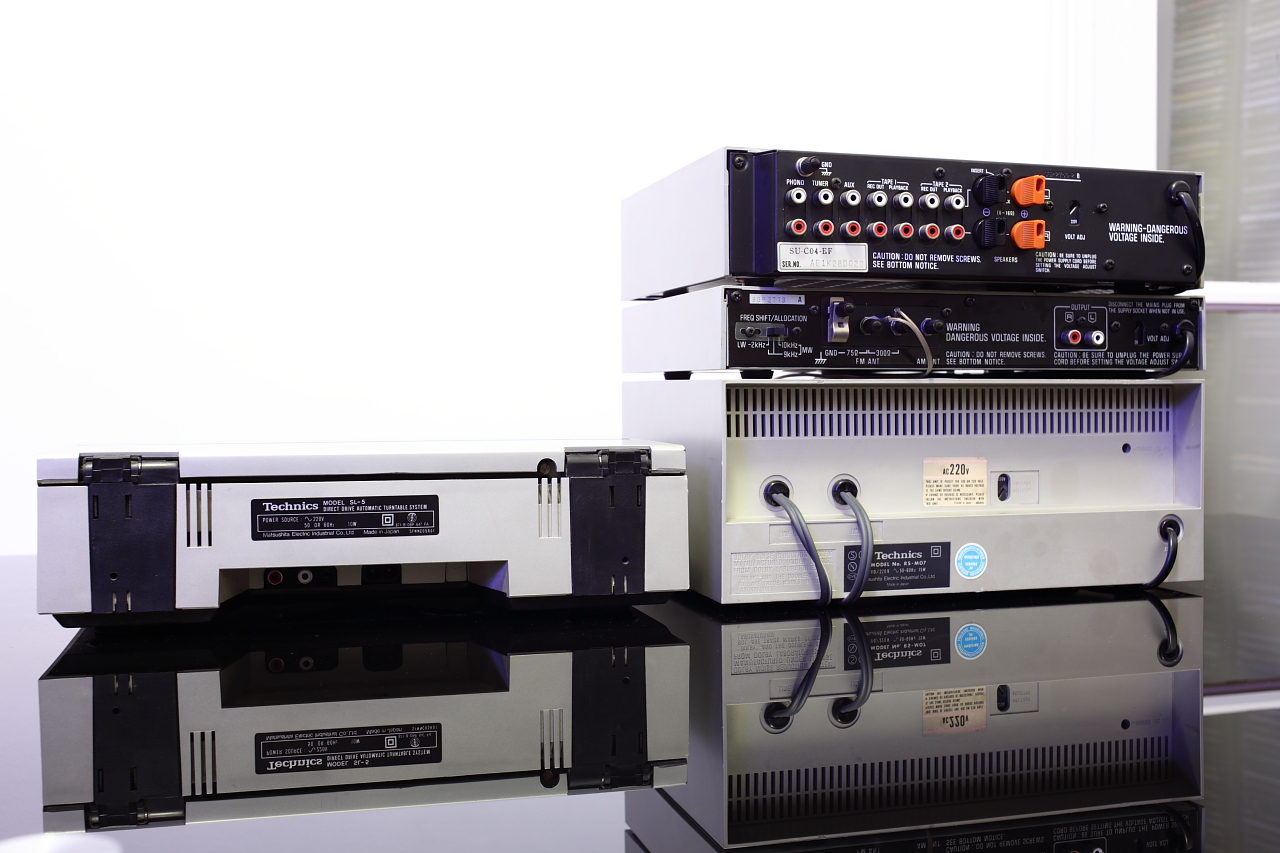

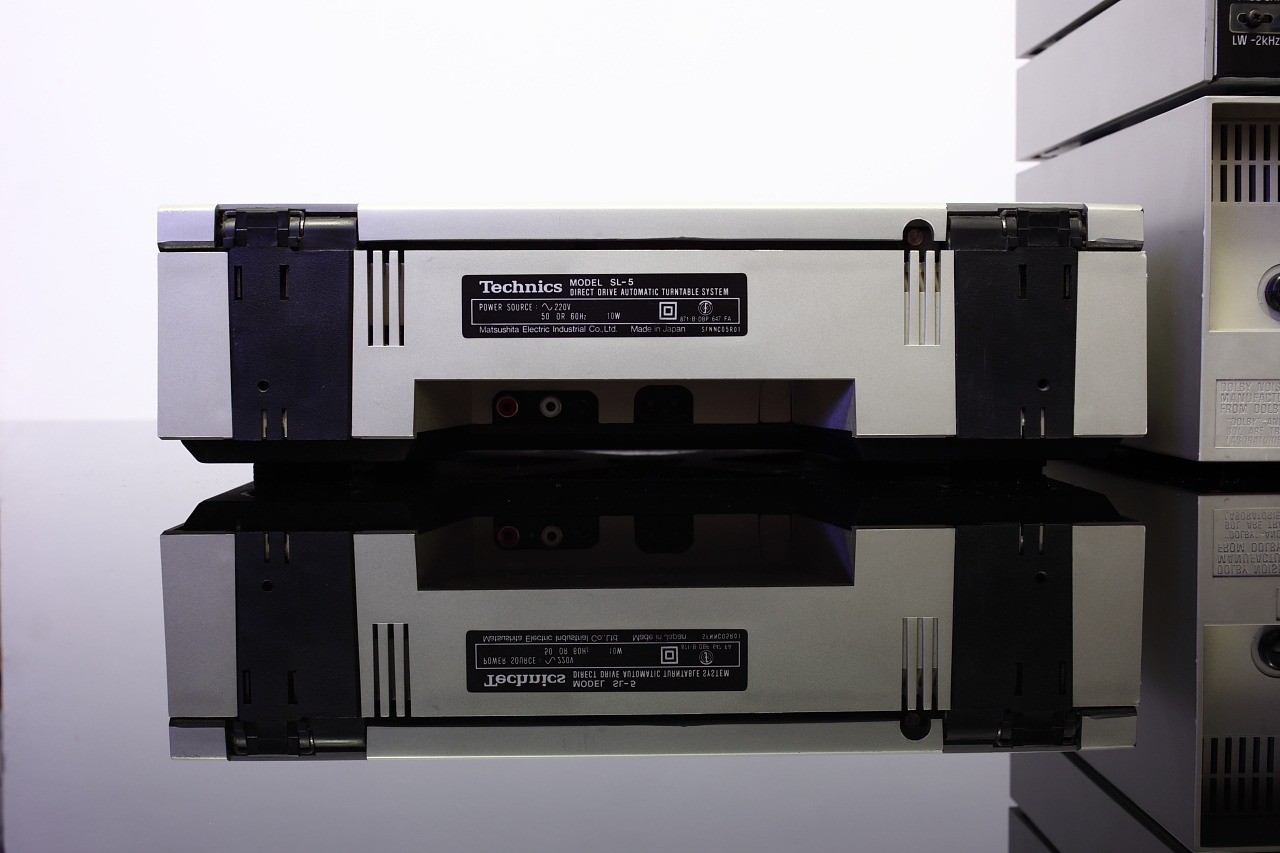

Les connectiques arrières,
Ensemble Technics_16.JPG
Ensemble Technics_16.JPG (355.1 Kio) Vu 10576 fois
Ensemble Technics_18.JPG
Ensemble Technics_18.JPG (379.09 Kio) Vu 10576 fois
Ensemble Technics_17.JPG
Ensemble Technics_17.JPG (459.65 Kio) Vu 10576 fois
Modifié en dernier par Unic le jeu. 19 févr. 2015 00:17, modifié 1 fois.
Avatar du membre
Unic
Super Modérateur
Messages : 4384
Enregistré le : mer. 24 mars 2010 16:24
Localisation : Val-de-Marne (94)

Re: Technics SU-C04 / ST-C04L / SR-M07 / SL-5

Message par Unic »

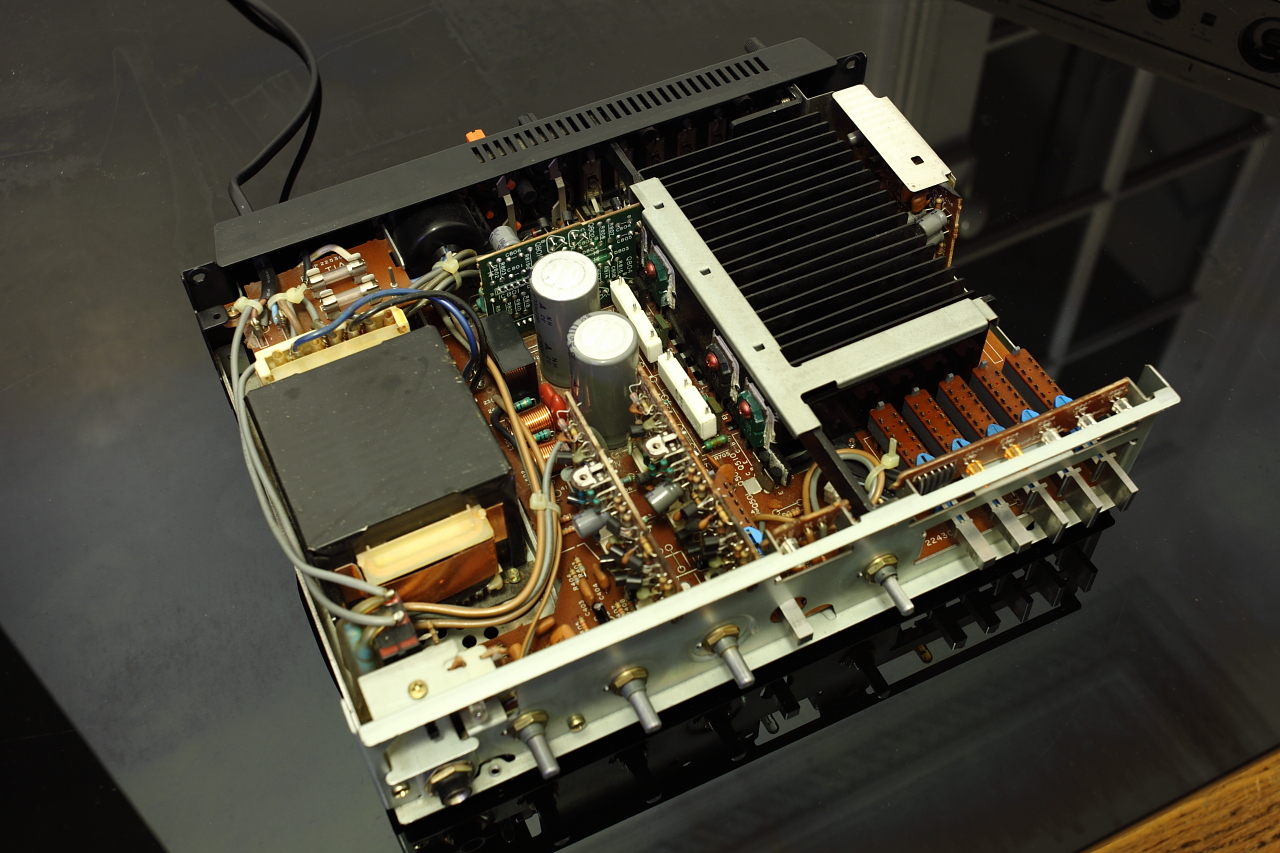

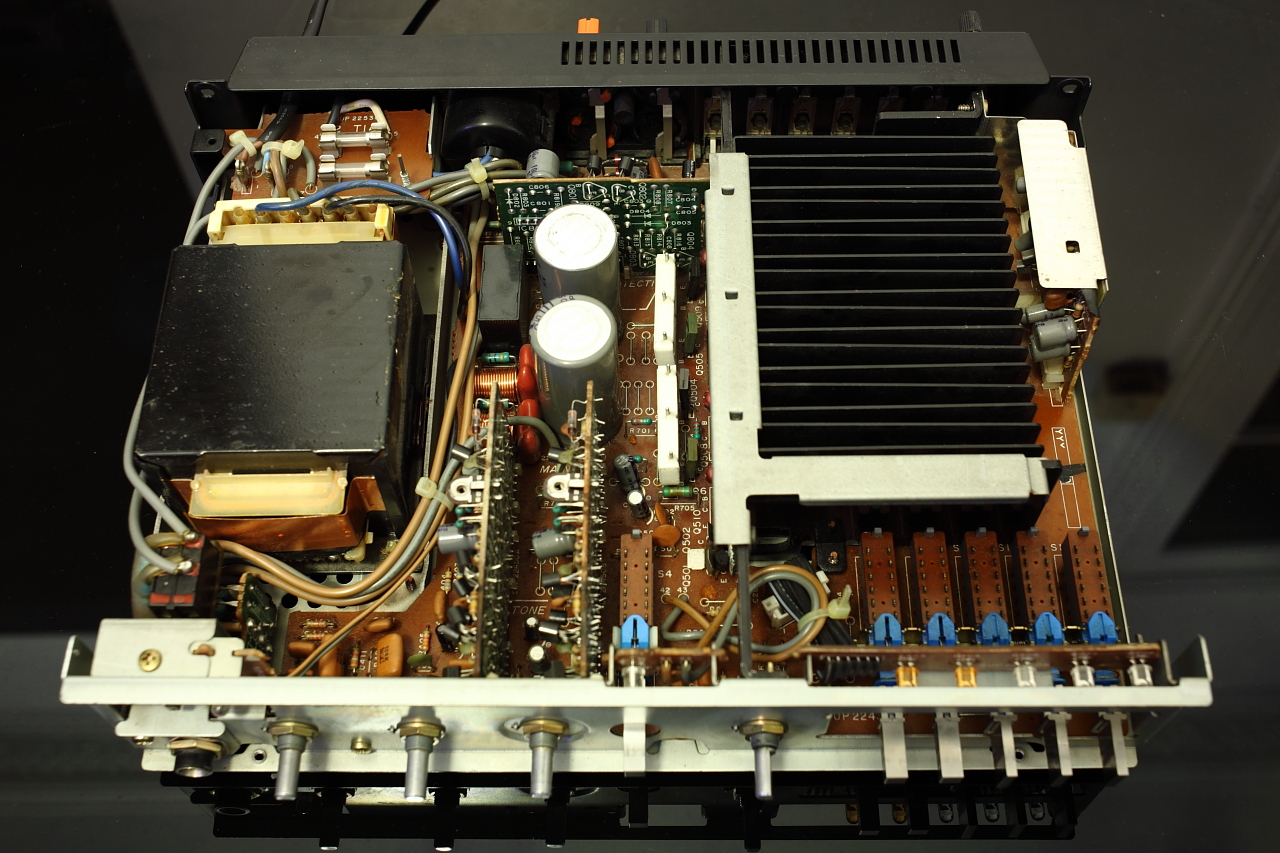

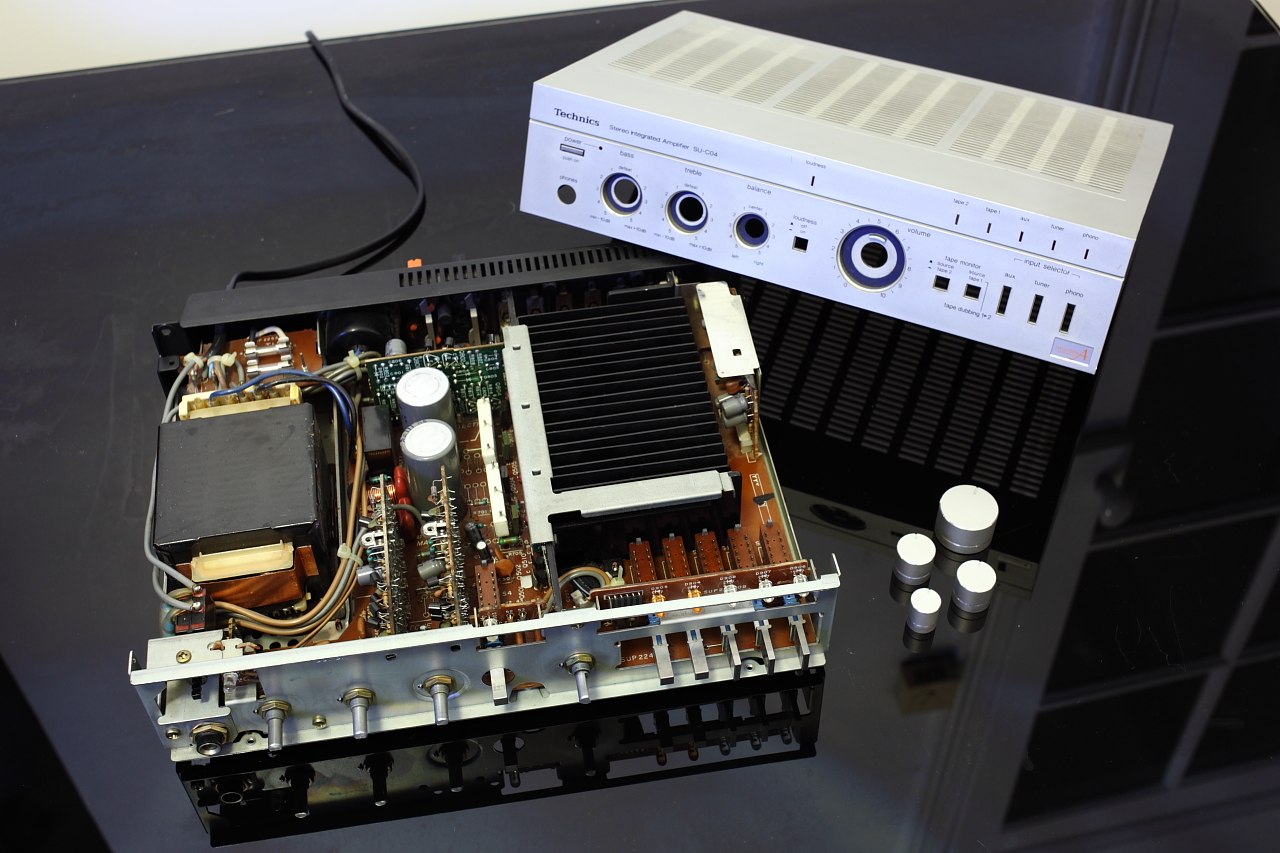

L'intégré SU-C04 dévêtu.
Ensemble Technics_21.JPG
Ensemble Technics_21.JPG (514.12 Kio) Vu 10575 fois
Ensemble Technics_22.JPG
Ensemble Technics_22.JPG (547.67 Kio) Vu 10575 fois
Ensemble Technics_23.JPG
Ensemble Technics_23.JPG (590.28 Kio) Vu 10575 fois

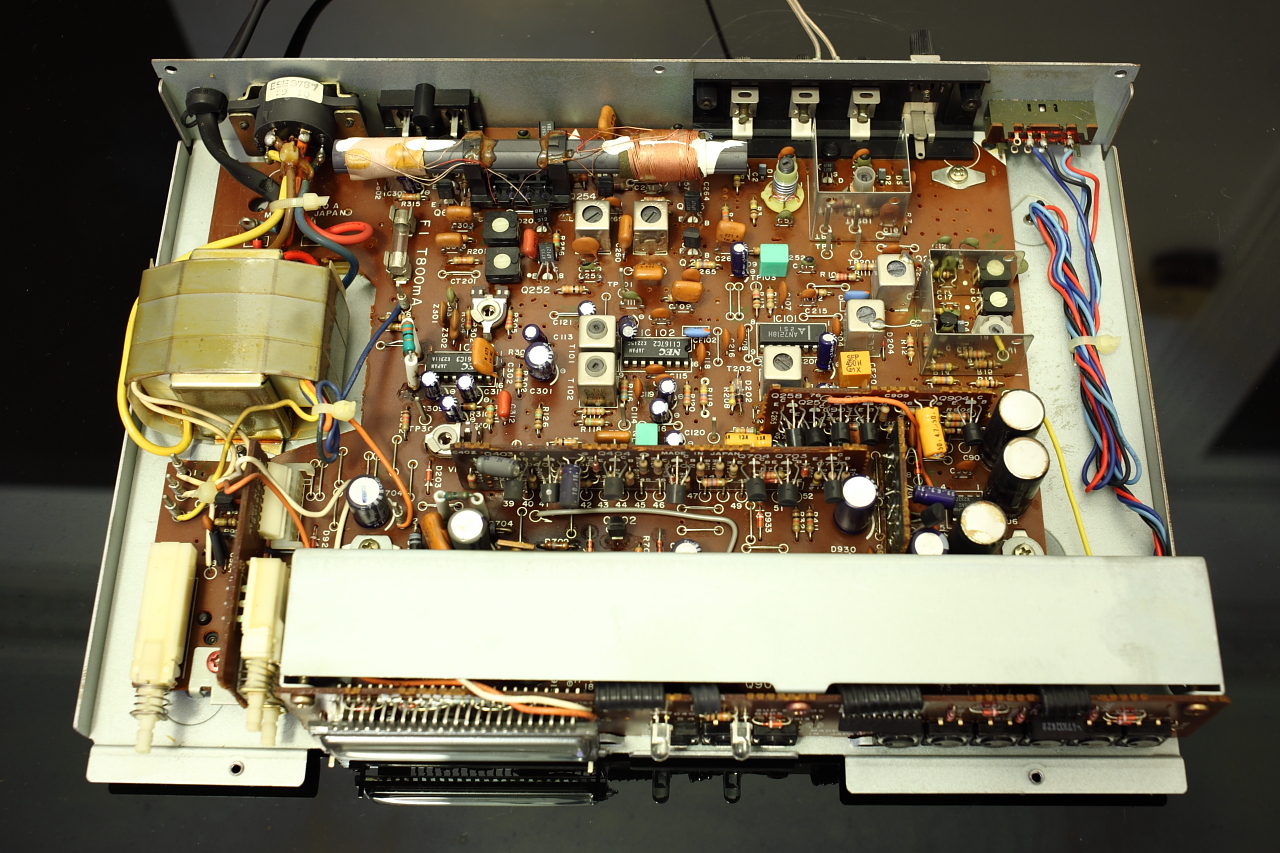

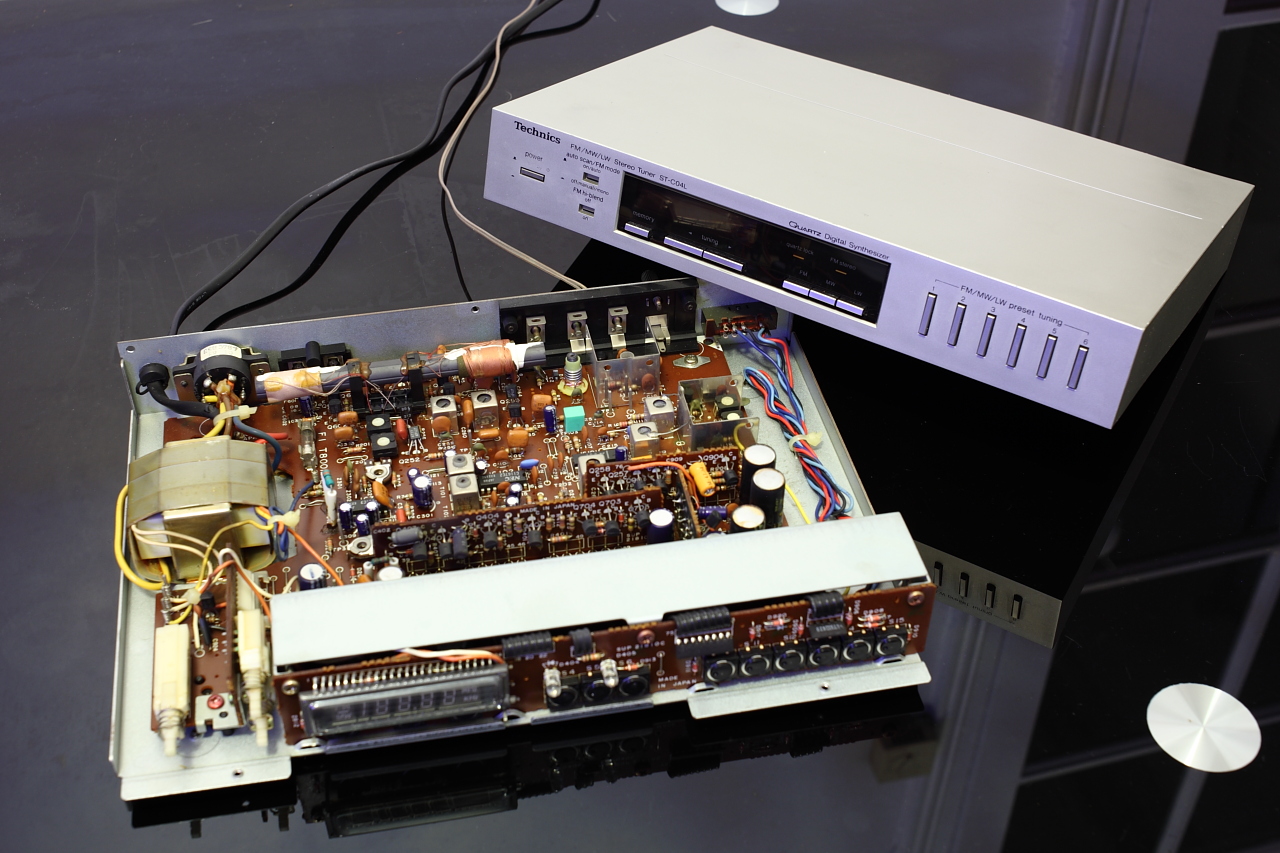

Même sort pour le ST-C04L.
Ensemble Technics_25.JPG
Ensemble Technics_25.JPG (520.73 Kio) Vu 10575 fois
Ensemble Technics_24.JPG
Ensemble Technics_24.JPG (707.91 Kio) Vu 10572 fois
Fabriqué le 31 mars 1982.
Ensemble Technics_26.JPG
Ensemble Technics_26.JPG (491.59 Kio) Vu 10575 fois
:cow:
Avatar du membre
Klemp
Administrateur du site
Messages : 6333
Enregistré le : lun. 2 juil. 2012 22:39
Localisation : Toujours dans mon terrier

Re: Technics SU-C04 / ST-C04L / SR-M07 / SL-5

Message par Klemp »

Hello Pedro ...

Tu les as tellement bien présenté qu' il ferait envie cet ensemble au complet. Tes photos sont superbes

Merci à toi :yes!:
Jean
Avatar du membre
Pascal70
Membre honoraire
Messages : 490
Enregistré le : mer. 5 sept. 2012 06:26
Localisation : Région Parisienne

Re: Technics SU-C04 / ST-C04L / SR-M07 / SL-5

Message par Pascal70 »

Les photos sont vraiment superbes ! je pensais même que certaines venaient d'un catalogue ! Chapeau bas :jap:
Pascal
Avatar du membre
phil du 95
Membre extraterrestre
Messages : 15175
Enregistré le : dim. 20 déc. 2009 18:33
Localisation : Nord est du Val d'Oise,proche de l'Oise et de la Corrèze parfois !

Re: Technics SU-C04 / ST-C04L / SR-M07 / SL-5

Message par phil du 95 »

Un bel ensemble et de belles photos ;supersmil:
Avatar du membre
pionroi
Super Modérateur
Messages : 5419
Enregistré le : dim. 3 avr. 2011 18:05
Localisation : 33

Re: Technics SU-C04 / ST-C04L / SR-M07 / SL-5

Message par pionroi »

Le concours de photos est lancé ! superbe Pedro !
écoutons sans œillères.

Georges
Avatar du membre
pa@pa74
Membre éminent
Messages : 1976
Enregistré le : mer. 23 oct. 2013 11:11
Localisation : Var bord de mer

Re: Technics SU-C04 / ST-C04L / SR-M07 / SL-5

Message par pa@pa74 »

:+1:
Belle présentation de cet ensemble Technics.
Claude

Le prix s'oublie, la qualité reste... ( Michel Audiard "Les Tontons flingueurs" )
Avatar du membre
Edouard-
Membre éminent
Messages : 1861
Enregistré le : mer. 5 déc. 2012 22:36
Localisation : Charente maritime

Re: Technics SU-C04 / ST-C04L / SR-M07 / SL-5

Message par Edouard- »

Super photos Pedro !! Comme dis Jean ça donne envie
Edouard
Avatar du membre
damien
Membre no life
Messages : 3959
Enregistré le : mer. 9 févr. 2011 16:02
Localisation : Nancy

Re: Technics SU-C04 / ST-C04L / SR-M07 / SL-5

Message par damien »

Ouah Pedro! Je suis surlecuté là. :pleure1: Magnifiques photos!
Il faudra des Technics SB (10) pour aller avec :yes!:
Damien

Cherche 1 haut-parleur pioneer pax15b / pax38b
