Lafayette LA-226C

[Olorin]

Et voici le petit dernier :cpasmoi!:

A un prix très raisonnable, ce petit intégré m'a intrigué....
Fait d'EL84 pour la puissance, d'ECC83,ECC85, et autres lampes (il y en a pas mal), c'est le fouillis absolue au niveau circuit....

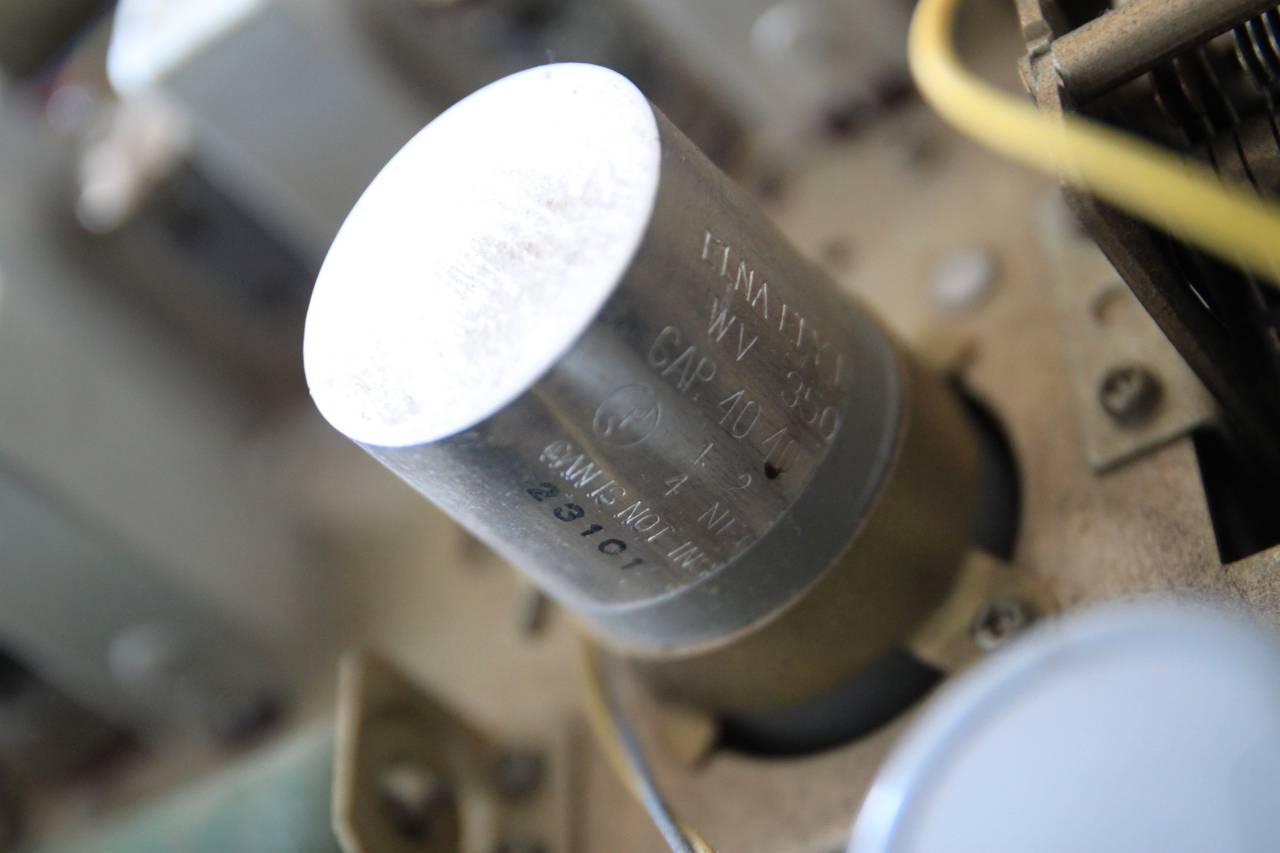

Un nombre incalculable de condensateur chimique, je n'irais pas mettre les mains dedans.

Il fonctionne en 110/117V, le transfo 220/110 m'a été fournie... ouf...

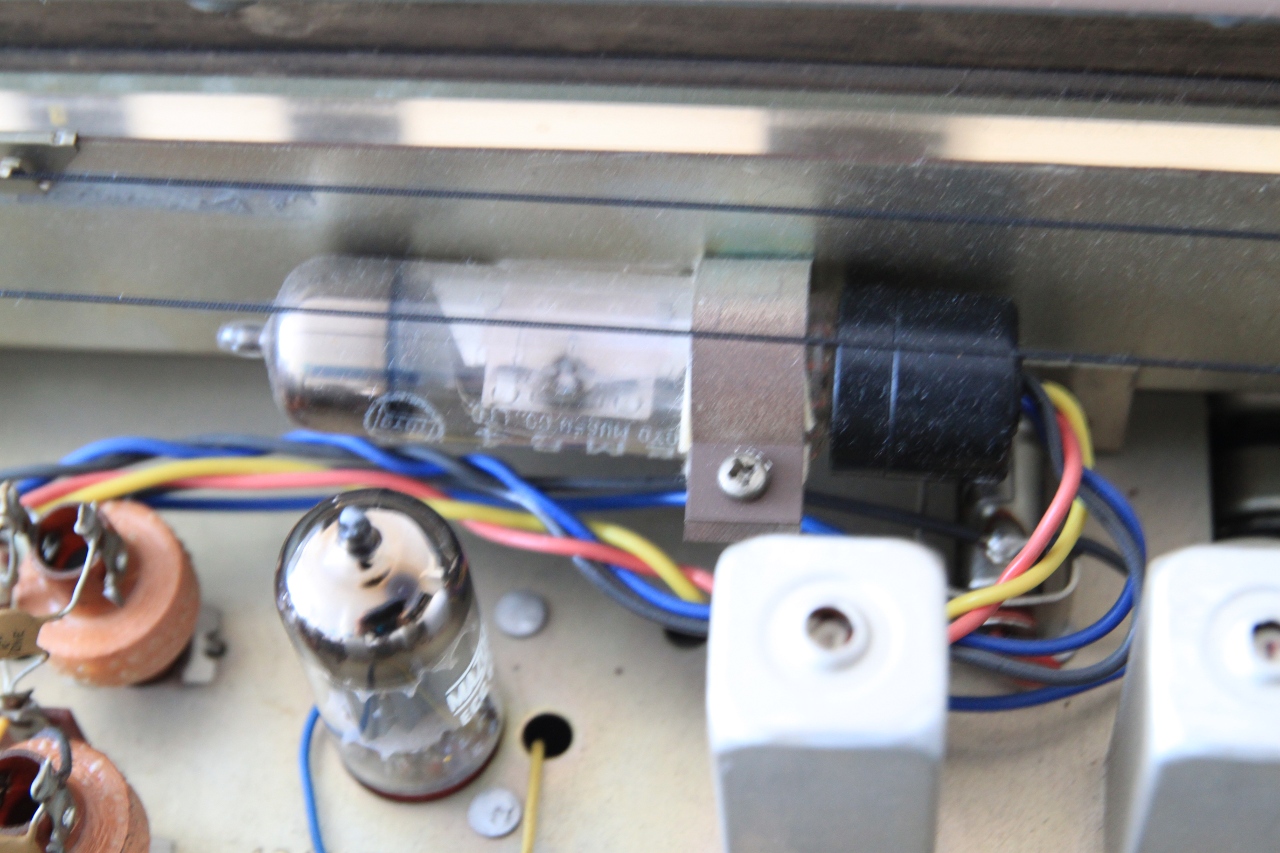

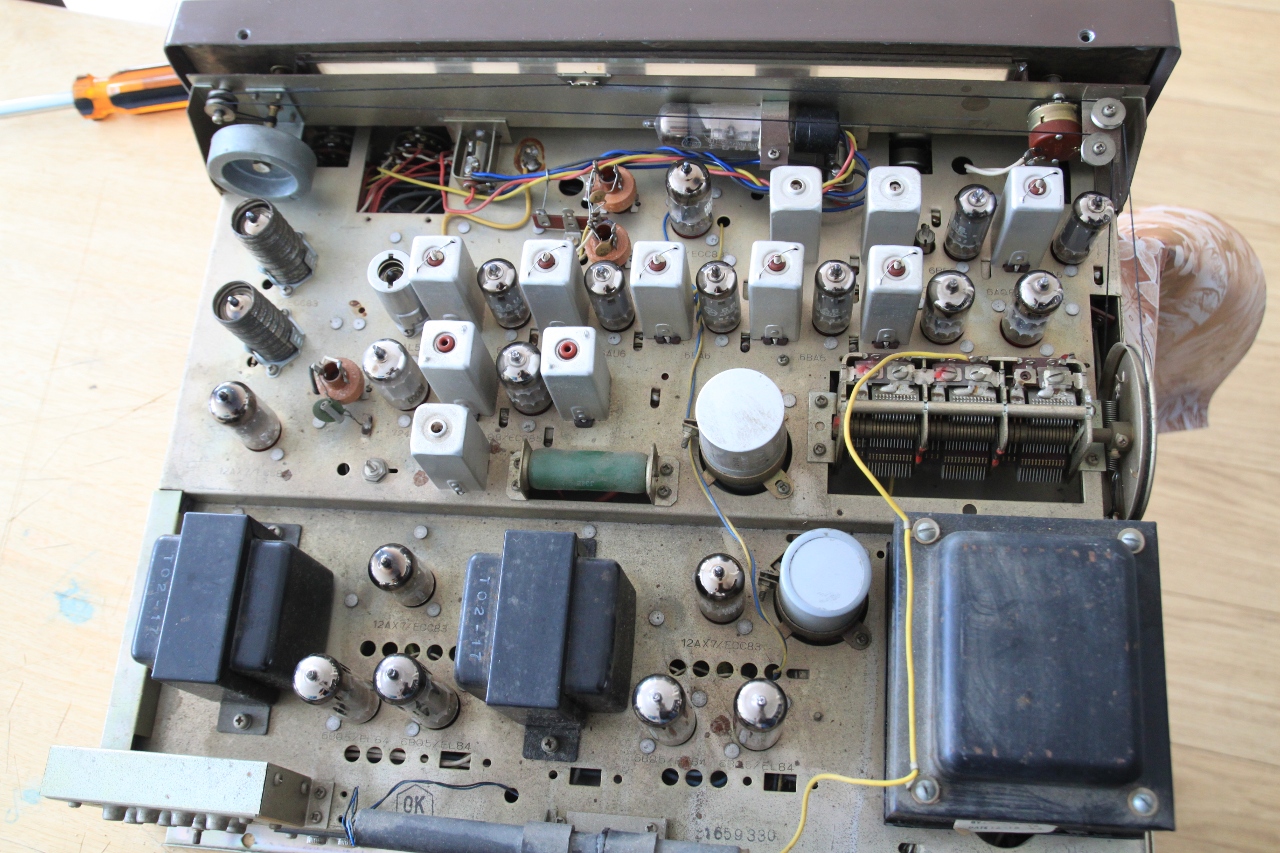

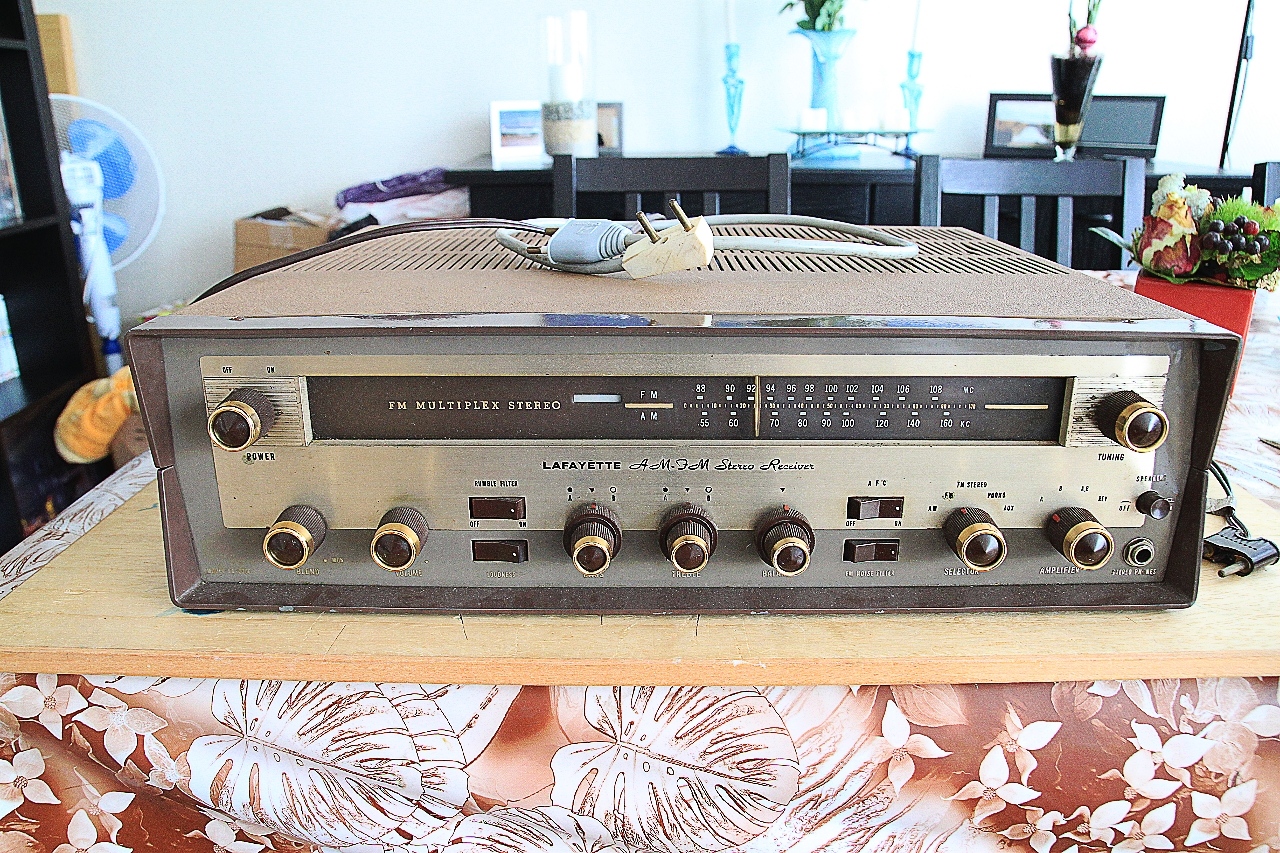

Voici quelques petites photo:





Bon par contre, je ne l'ai pas mis en route, bien que le vendeur m'a dit qu'il l'avait testé avant... Vous connaissez le haut niveau de chance que j'ai en ce moment :cpasmoi!:

Si quelqu'un possède ou sait où trouver le manuel, je l'en remercie d'avance.

[Olorin]

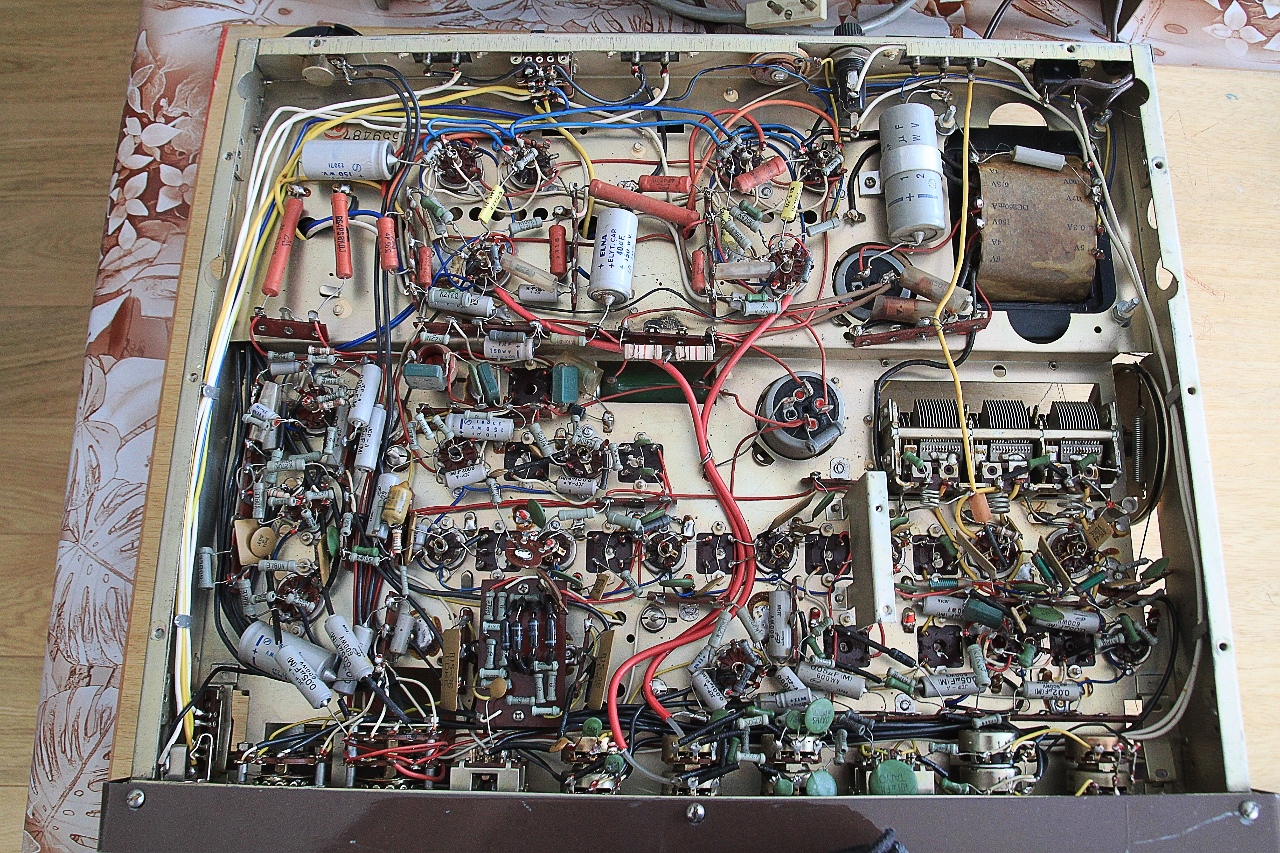

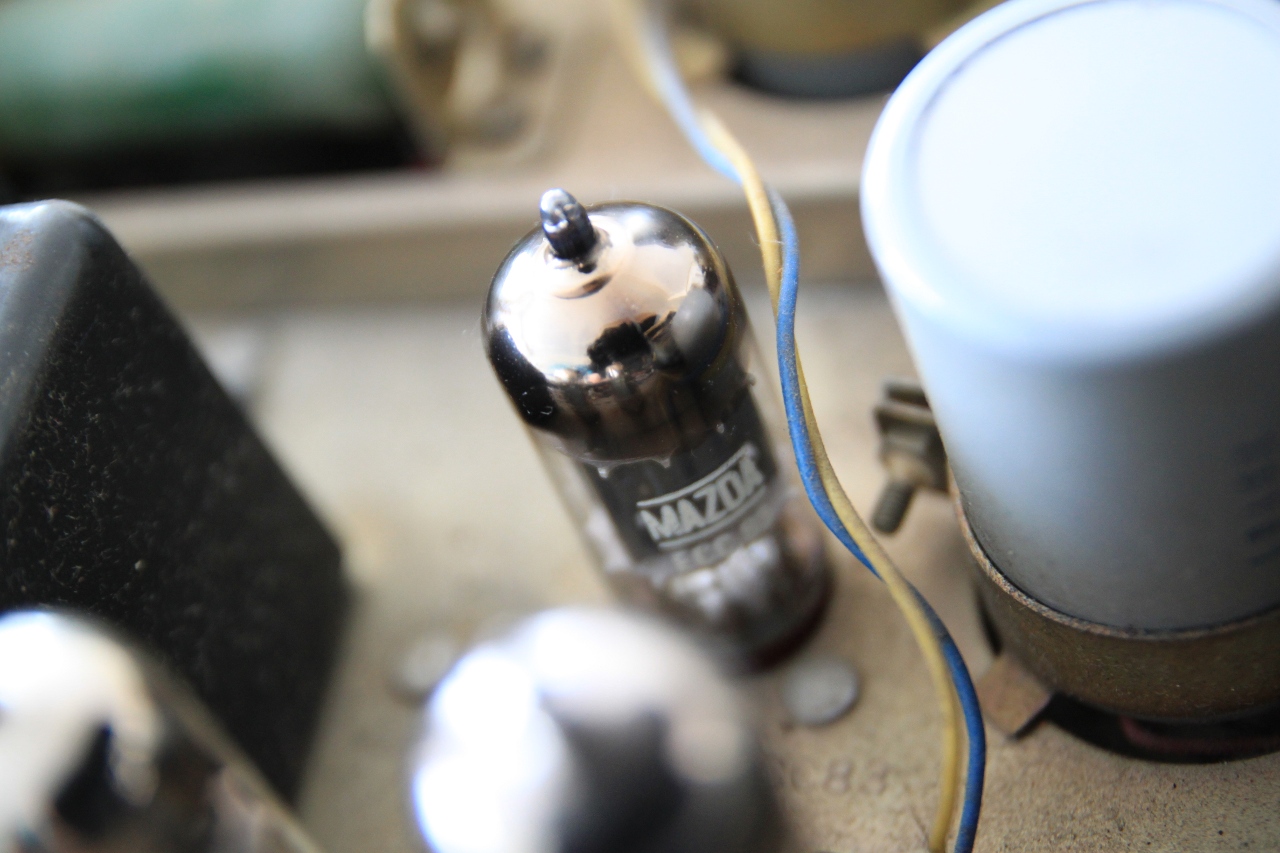

Et d'autres photos pour le plaisir





[damien]

Rodolphe

Tu l'as reçu! Il est magnifique!
Effectivement il y a pas mal de tubes là dedans! La fm en stéréo doit déjà en compter un bon petit nombre.
C'est con pour tous ces chimiques, ça va être du boulot à tester. Dans le Fisher j'ai surtout des céramiques, Cédric ne les avait même pas tous testés il me semble.
Bonne restauration! on a hâte d'avoir le CR d'écoute.
Courage

[Dadatimi]

Superbe..

Je reconnais le montage qu'il y a sur le LR 800 que j'ai eu.
Ça me semble identique à l'exception de la nature des résistances. Ici, on dirait des' bobinées'... me trompe-je ?

...

La majorité des tubes servent pour le tuner... je pense qu'il est pas mal du tout.

Les trois ECC83 sur la droite concernent la pré-amplification; Deux en phono, une en pré-ampli ligne...

Les condensateurs jaune, en puissance, ne me semblent pas d'origine...

[Olorin]

L'ancien proprio l'avais testé avant de le vendre, je pense qu'il n'y a pas de soucie. Mais j'ai quand même un doute :mrgreen:

Merci David pour les infos sur les tubes il y en a au moins une vingtaines ... Le tuner doit être dés-aligné je pense, mais j'en ai un autre .

Avant de restaurer celui-ci j'en ai un autre à mettre en route... Pour l'instant il sera dans son jus pour un long moment.
