Pathé Marconi Série PFA 950

[Unic]

Je les ai pas, mais le site e44.com les a.
Je substituerai la 470R/2w par deux 1K/1w en parallèle.
Merci JF.

[Unic]

Je vais commencer la réfection des ampli dans les soirs qui viennent.

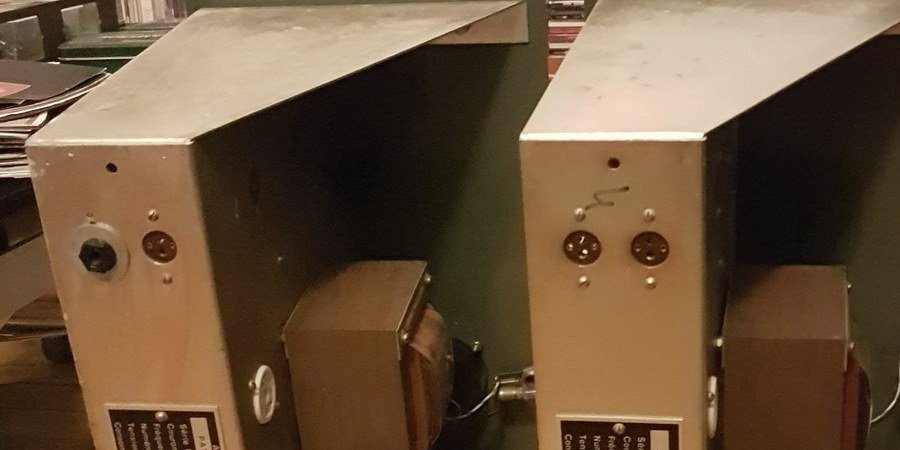

Pour les entrées, vu que j'ai deux percements à l'arrière de chaque amplis, je vais en profiter pour faire:
- une entrée variable qui passera par le potentiomètre en façade
- une entrée fixe qui attaquera directement la grille de l'EF86.
.

2 Entrées_PFA950.jpg (60.16 Kio) Vu 2571 fois

.

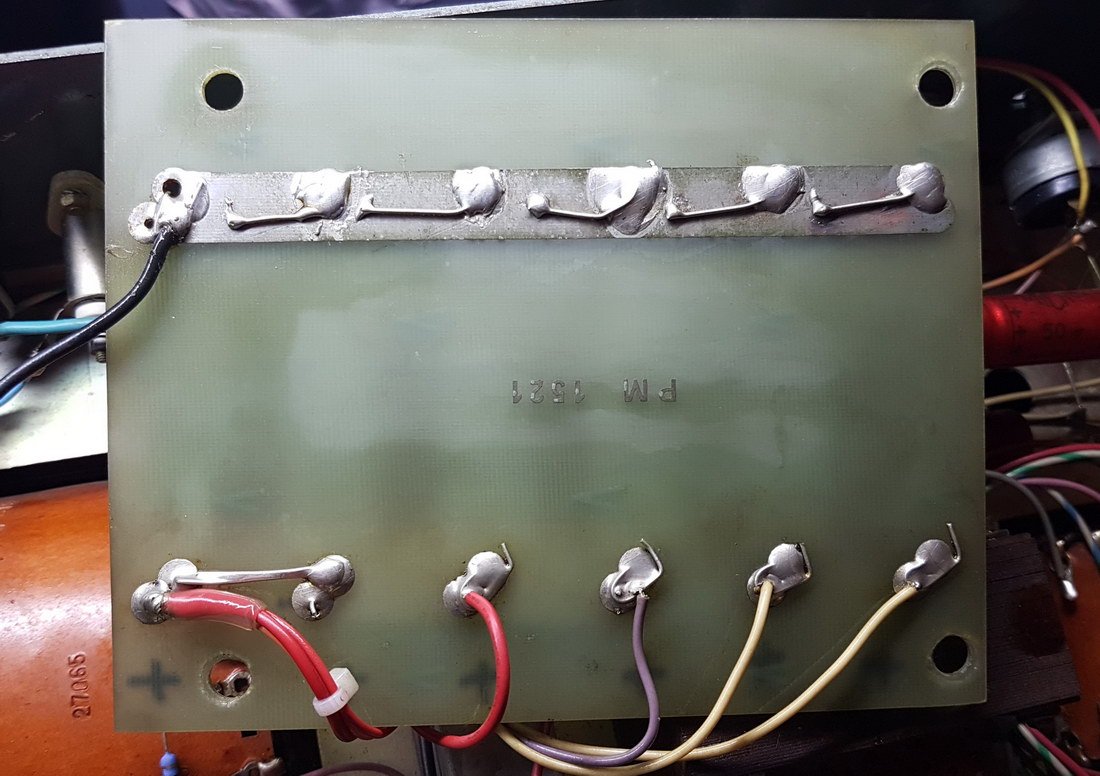

Pour les bornes HPs, je vais mettre en place des prises bananes femelles, en revanche je ne suis pas sûr quel fil est la phase + et la -.
Je suppose que le fil noir est le négatif,si la convention de couleur a été suivie, mais je n'en ai pas la certitude.
Les 2 fils sortent des cosses marquées PM du transfo de sortie.
.

Bornes HPs_PFA950.jpg (130.3 Kio) Vu 2568 fois

.
Je me demandais aussi dans quelle type de classe ces amplis fonctionnent-ils ? Classe A, classe AB ?
Pourquoi, ils ont montés deux GZ34 en parallèle sur le redressement HT ; une GZ34 tient largement les 2x500V, non ?
D'ailleurs ce montage en parallèle des deux GZ, permet-il un fonctionnement avec une seule valve redresseuse ?

NB : schémas des amplis ici : https://www.audiovintage.fr/leforum/vie ... 13#p646413

[lenicky]

Bonjour

Mettre deux gz34 en parallèle permet de diviser la résistance interne du tube par deux. cela permet également d'améliorer la pervéance, ce qui améliore la régulation. Avec une seule valve, les variation de tension seront plus importantes.

[Unic]

Merci Didier.

J'imaginai que la seconde GZ était là par sécurité pour que l'une prenne le relais de l'autre en cas de défaillance.
Il n'en rien donc.

[Unic]

J'ai un peu avancé.
J'ai constaté que sur un ampli toutes les résistances de 10W (1x 470R / 1x 820 R / 2 x 4K7) sont non mesurables. Soit circuit ouvert soit mesurées à plusieurs mégaohms.
Sur l'autre une seule 4K7 semble atteinte avec une mesures à plusieurs méga.

C'est étrange...

J'ai remplacé toutes les résistances carbone et celles-ci sont bonnes au mesures.
Pour les condos gris "Sire", 220nF/630v et 1uF/630v, ils présentent une forte dérive, il faut donc aussi les remplacer.

[Unic]

Réfection en stand-by jusqu'à l'arrivée des quatre 1µF/630V et de nouvelles résistances bobinées (elles seront en boitiers métal 15W/25W).

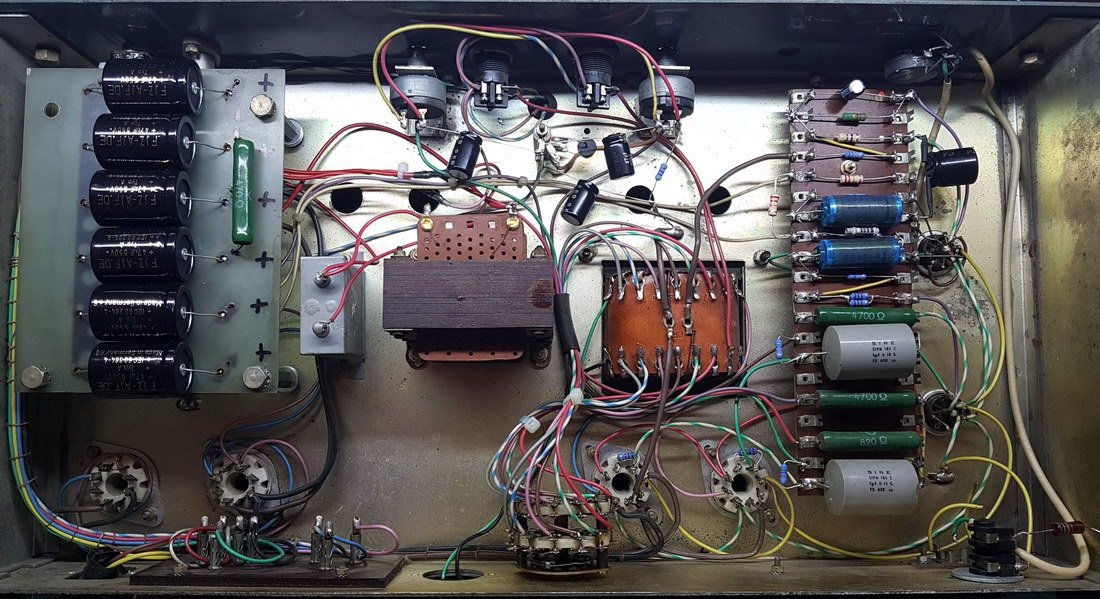

Je vous colle ici les photos de l'avancée des travaux.
.





.

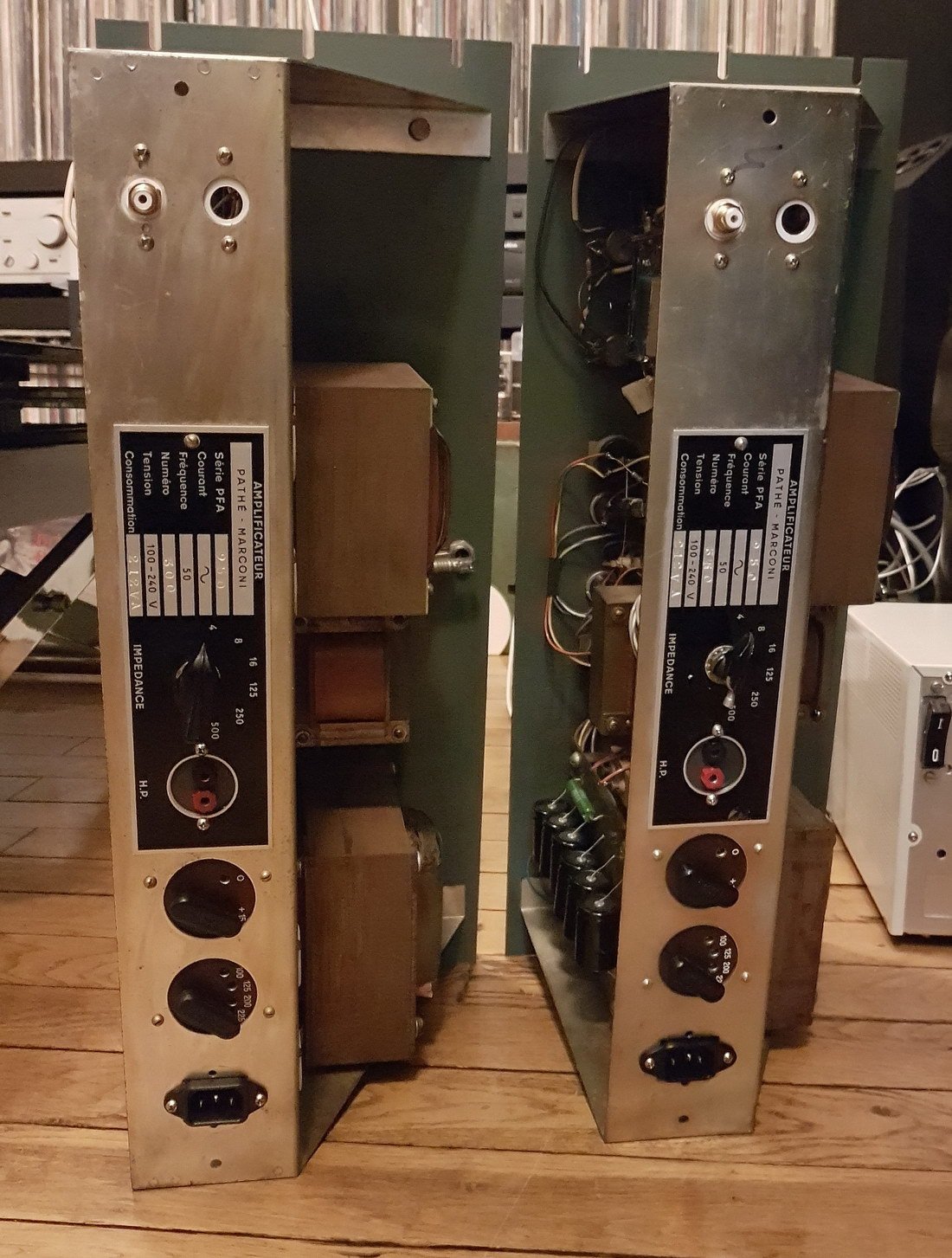

Connectiques arrières normalisées :
prise IEC pour secteur prises bananes pour connexion HPs ; cinch RCA pour entrée (une seconde sera ajoutée plus tard).
.


[Unic]

Samedi : câblage des RCA d'entrées :
- une entrée fixe qui attaque directe la grille 1 du tube EF86
- une entrée variable qui passe par un potentiomètre de 47k, puis qui va sur le même point en parallèle de la première entrée.
.


.

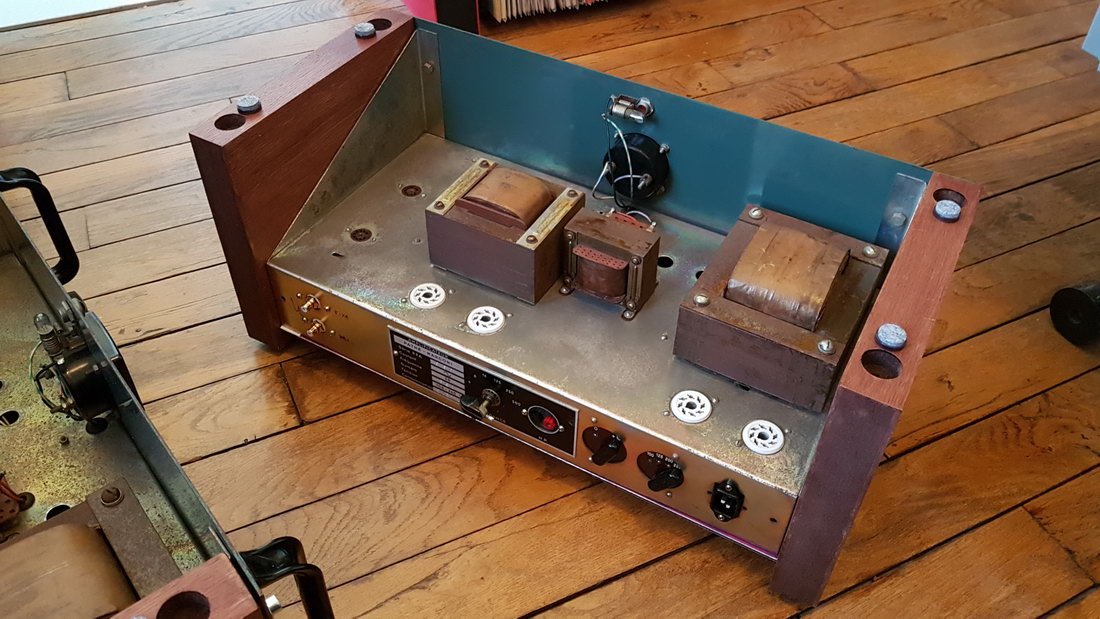

Dimanche : fabrication de flans en bois qui serviront aussi :
- de support pour les pieds,
- de support pour la plaque de fond ajoutée en protection du circuit

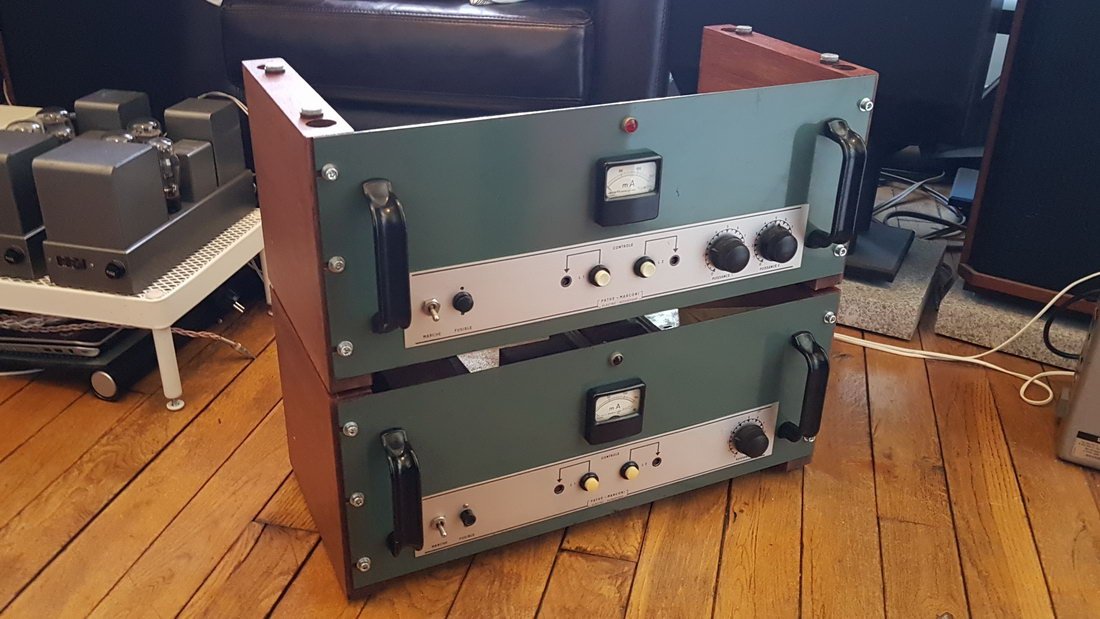

- de rack pour superposer les 2 amplis (les trous sur dessus des flans accueillent les pieds de l'ampli superposé).
.



.

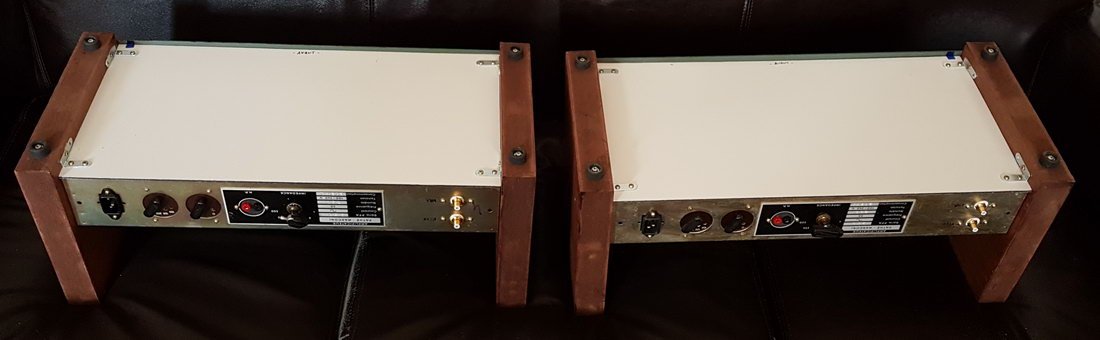

Lundi, midi : ajout de la plaque de fond et de patins sur le dessus des flans pour éviter un contact direct bois sur bois.
Ils servent aussi de pieds, lorsque que l'appareil est retournée pour travailler sur le circuit.
.



.








.
Plus qu'à commander les derniers composants, puis les relancer.

[antho]

Beau boulot, ils sont impressionnants, les Quad sont petits ...
Tu as fabriqué les flans ou c’est une adaptation d’éléments existants.

[Unic]

Salut Antho,
Ce sont des planches de MDF plaquées de 4cm d'épaisseur que j'ai coupé puis adapté.

[antho]

C’est très réussi, très simple.
J’ai une paire d’altec 1594A, sans rack c’est galère.
là c’est même modulaire si on a d’autres éléments.
Il faudrait faire un plateau dessus.
Je vais adopter ton idée.
