Pathé Marconi Série PFA 950

[6336A]

Grrrrrrogntudjuuu...
Il s'agit de l'utilisation de la GZ34 avec condensateur d'entrée, input capacitor.
Ici, on a une self en entrée, choke input filter. Les 2x47uF sont placés après cette self.
Ne pas confondre filtre avec self en tête et filtre avec capacité en tête.

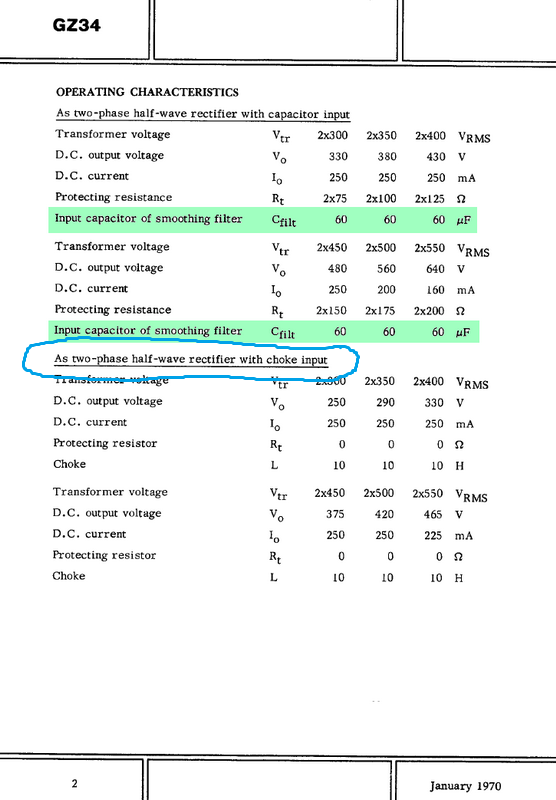

Data GZ34.PNG (151 Kio) Vu 3245 fois

[Unic]

OK. Je ne saisissais pas cette différence.
Ce sera des 47µF partout alors.

[macrotograf]

Sont magnifiques ces deux engins !
Ressemble à des Altec ...
Ils allaient où, un cinéma ou autre ?
Marc

[Unic]

Oui, c'étaient des amplificateurs destinés aux milieux professionnels.

Mise à jour des schémas relevés avec indication de la puissance admissible des résistances.

Alim -> PDF :

Relevé_Alim_PFA950_V3.0.pdf

(1.82 Mio) Téléchargé 550 fois

.

Ampli -> PDF :

Relevé_Amp_PFA950_V3.0.pdf

(2.64 Mio) Téléchargé 462 fois

.

Voici la liste des composants que j'utiliserai pour la réfection et l'uniformisation de chaque unité :
.

PFA 950 Listing Composants_TN.jpg (138.84 Kio) Vu 3178 fois

[Padawan]

Une sacrée liste de courses !!

[6336A]

Concernant la diode servant au redressement mono alternance pour la polarisation des EL34 marquée par un point d'interrogation, n'importe quelle diode 1A conviendra farpaitement. 1N400... par exemple.

Une sacrée liste de courses !!

Élève Pas d'avoine, vous allez nous expliquer pourquoi cet ampli Pathé de tête Marconi possède au secondaire de son transfo de sortie des enroulements 125, 250, et 500 ohm, en plus de ceux habituellement utilisés que sont les 4, 8, et 16 ohm...

[Unic]

OK. Merci JF.
J'ai corrigé 2 coquilles aussi, les 22nF sont en fait des 220nF...

Alex, je ne changerai pas tout évidemment ; dans un premier temps, je remplacerai tous les chimiques et les résistances carbone.

[Padawan]

Concernant la diode servant au redressement mono alternance pour la polarisation des EL34 marquée par un point d'interrogation, n'importe quelle diode 1A conviendra farpaitement. 1N400... par exemple.

Une sacrée liste de courses !!

Élève Pas d'avoine, vous allez nous expliquer pourquoi cet ampli Pathé de tête Marconi possède au secondaire de son transfo de sortie des enroulements 125, 250, et 500 ohm, en plus de ceux habituellement utilisés que sont les 4, 8, et 16 ohm...

En voilà une excellente question, je vais tenter de répondre à cela, il me faut juste un peu de temps. La soirée d'hier soir fut bien rempli ...

[6336A]

J'ai corrigé 2 coquilles aussi, les 22nF sont en fait des 220nF...

Tant que tu y es, reprend le schéma et met la résistance de 47 ohm ainsi que le négatif du condo de 50µF/350V à la masse (cathode de la EF86).

[Unic]

En effet !
Merci, c'est corrigé.
