Revox B760

[itofa]

Ca dépend, c'est comme pour tout.

J'ai cherché pendant des mois, pas trouvé. Du coup j'ai acquis un Marantz ST7

2 mois après, 3 en ventes ....

[SNOWCRAB]

Salut

Mon tuner avec ses autres camarades de jeu





Thierry

[JiDé]

Hello Thierry.. superbe ton installe... et ton B760 ne dépareille pas!

Sinon, je crois voir un B226-S me trompe-je?



EDITH: merci Saul pour l'article!!

[SNOWCRAB]

Salut

Effectivement il s'agit bien d'un lecteur CD B 226 Signature

Le voilà avec ses petits camarades de jeu





Thierry

[Moravec]

Bonjour,

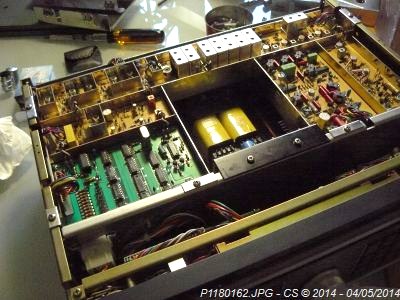

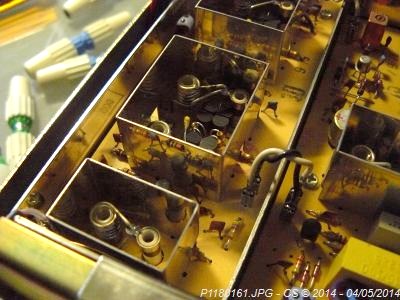

Je déterre un peu ce sujet avec quelques photos de mon p'ti dernier arrivé ce WE.
2 loupiottes à changer sur la face avant (en attente de livraison) et alimentation à revoir (condos en attente de livraison) même si pour le moment, tout fonctionne (presque) nickel.
D'autres photos à suivre quand le "tripatouillage" sera terminé.








[SidSmith]

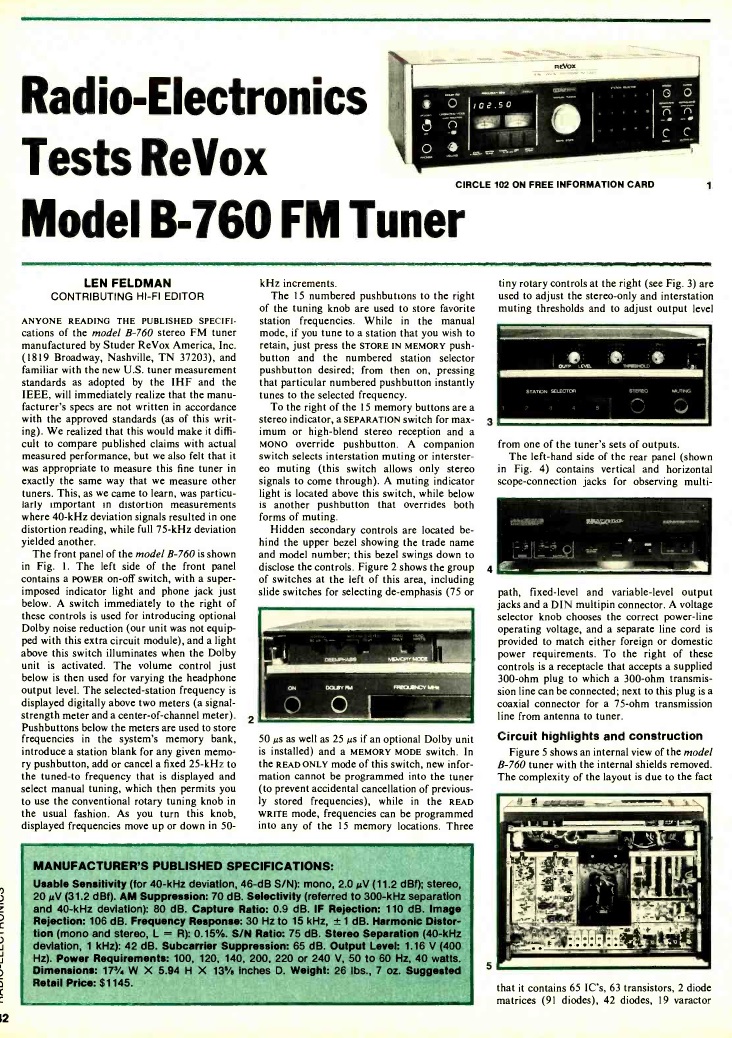

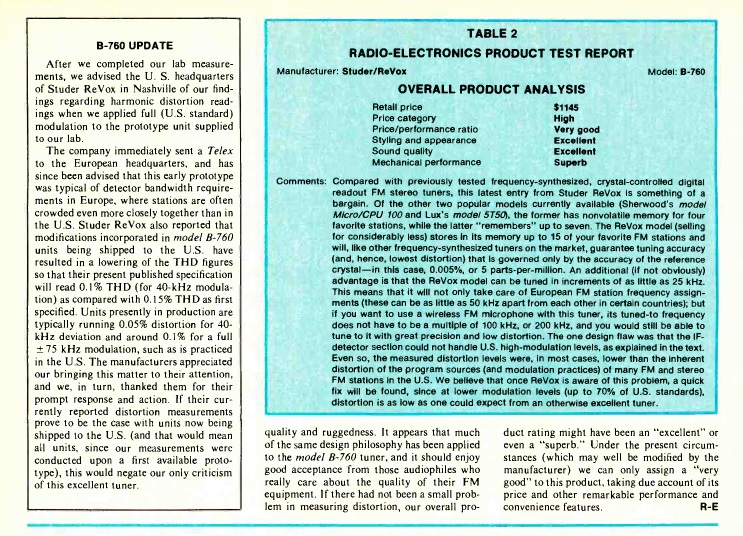

Banc d'essai paru dans Popular Electronics en août 1978 :

REVOX B760 PE 08-1978 1.jpg (417.71 Kio) Vu 10791 fois

REVOX B760 PE 08-1978 2.jpg (438.53 Kio) Vu 10791 fois

REVOX B760 PE 08-1978 3.jpg (239.26 Kio) Vu 10791 fois

[doum]

Salut

Je déterre ce sujet, suite à l'aquisition d'un B760.

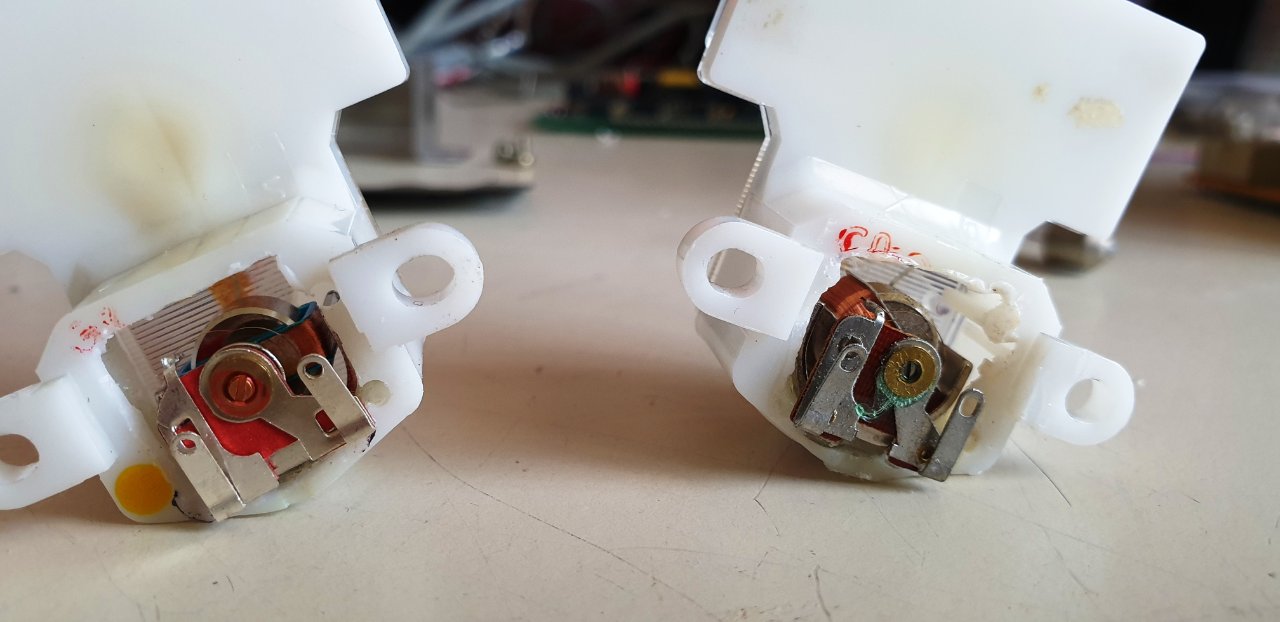

Sur celui que j'ai trouvé, les deux vu mètres étaient morts, le problème vient de la colle qui fixait le support de l'aiguille, probablement à cause de la chaleur dégagée par les ampoules d'éclairage.
La colle casse, le support se balade et le fil de la bobine finit par casser, c'est quasiment irréparable, sauf pour un horloger.

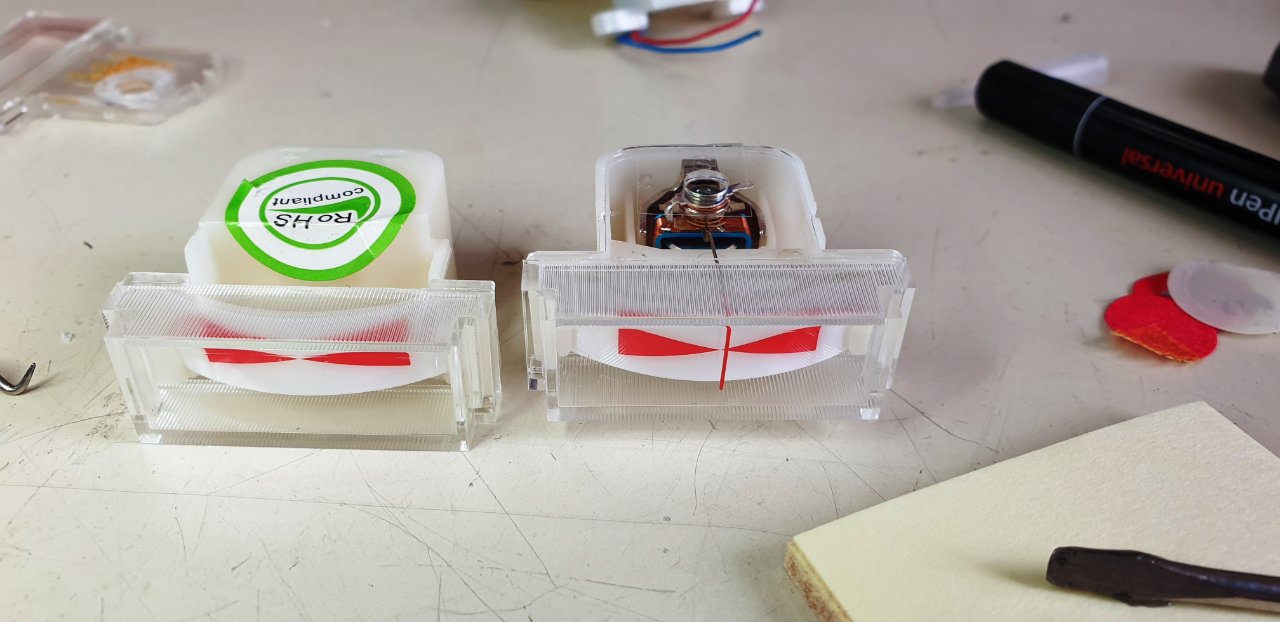

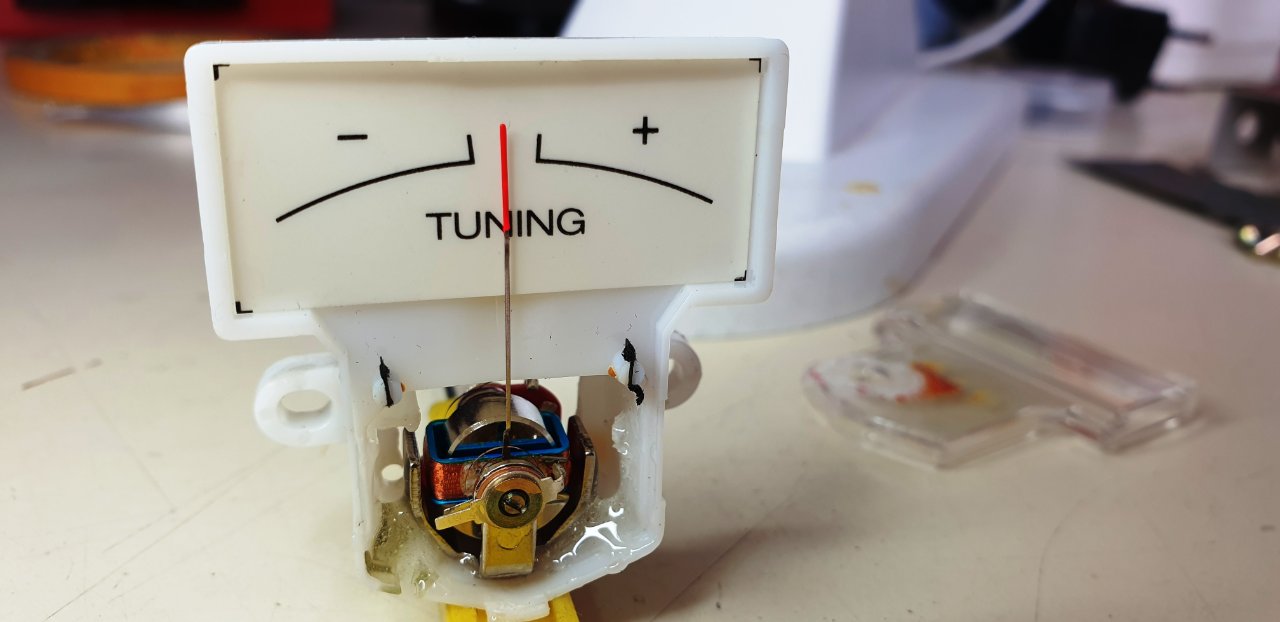

J'ai décidé d'utiliser l'intérieur d'un petit vu mètre à zéro central et de le monter dans le boitier d'origine.
J'ai du détordre l'aiguille, qui était à l'équerre, puis modifier le boitier pour qu'il tienne dedans, car il est plus profond que celui d'origine.
Je n'ai pas trouvé d'autre solution que de le fixer avec de la colle epoxy, du double face aurait être été suffisant, mais j'en doute.

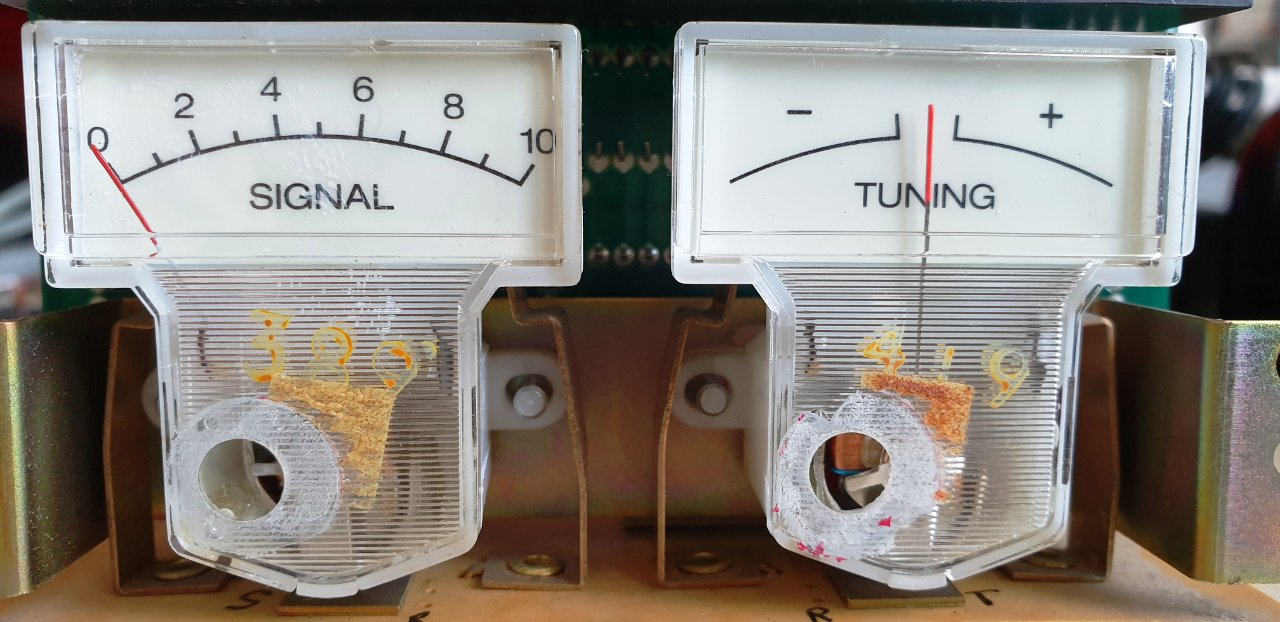

Pour l'autre vu mètre j'ai récupéré l'intérieur d'un vu mètre classique, comme en en trouve chez Philips, qui ressemble vraiment à celui que j'ai utilisé pour l'autre vu mètre, sauf que le zéro est à gauche.
J'ai mis un peu de vernis rouge sur son aiguilles, pour que les deux soient identiques.



[doum]

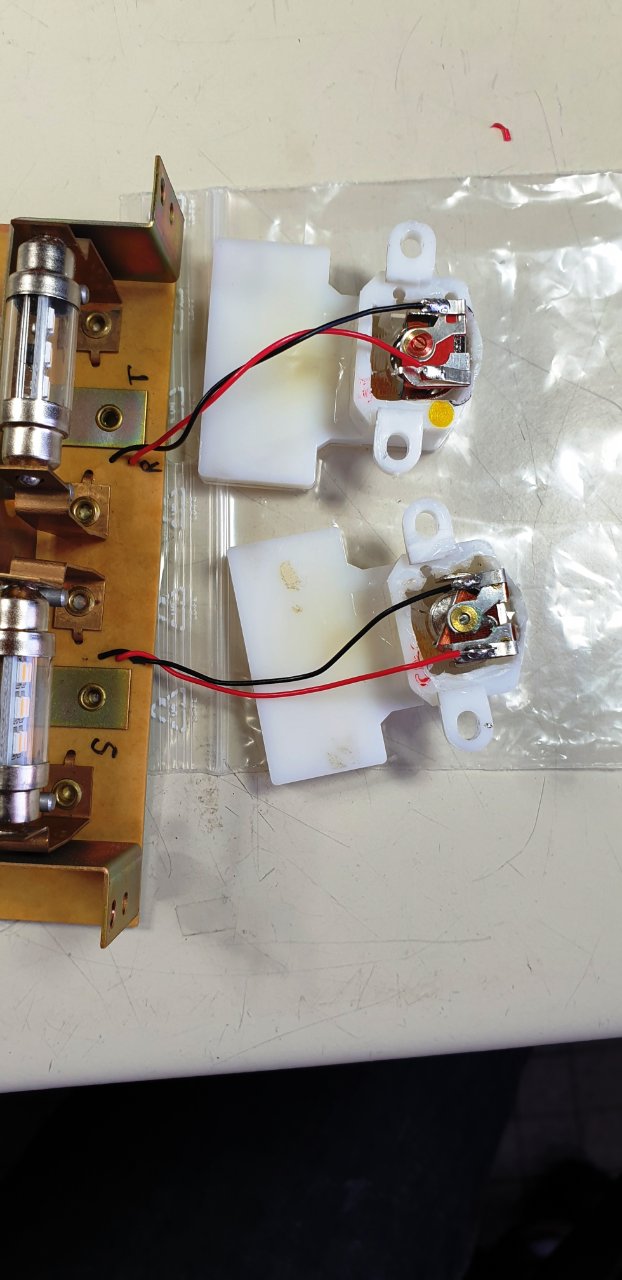

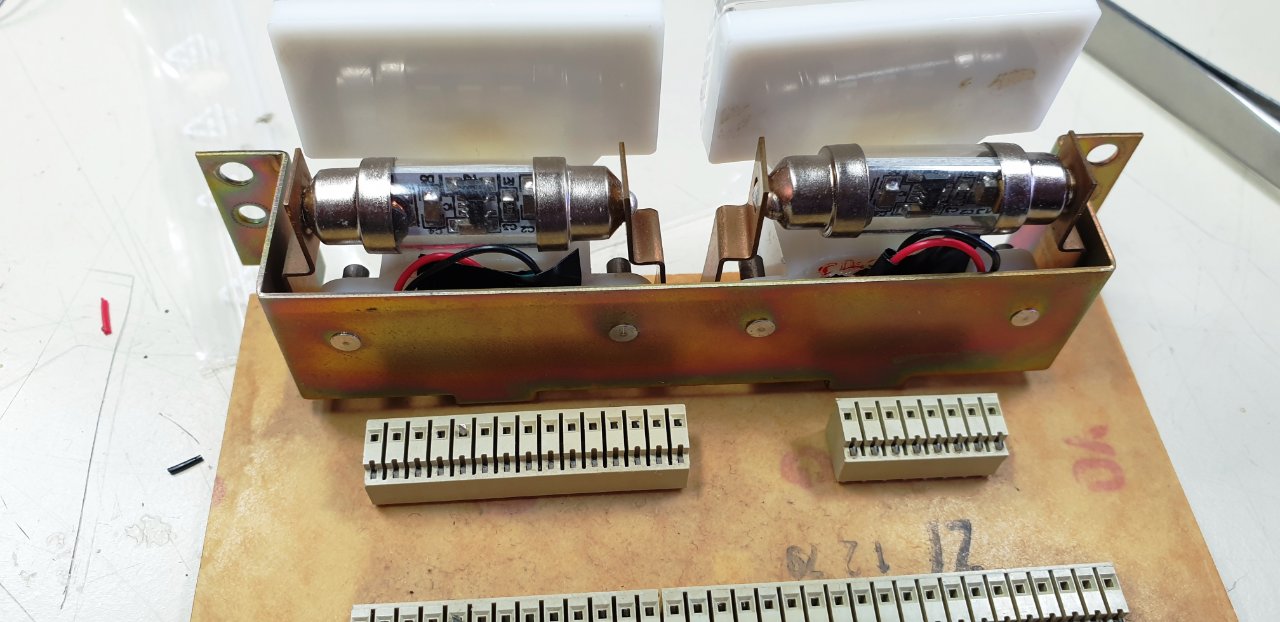

J'ai aussi installé deux ampoules à led, blanc chaud de 24V, ça fonctionne bien, il faudra juste que je les oriente un peu vers le haut.






[doum]

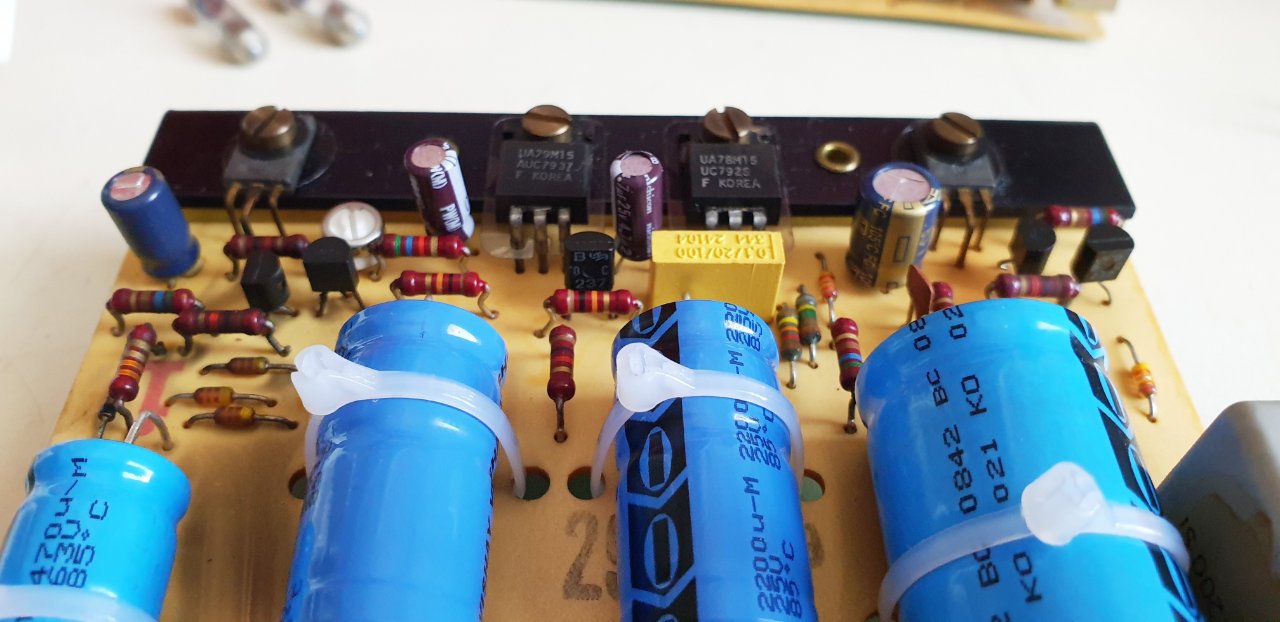

Pour le moment, j'ai juste refait la carte alimentation, en remplaçant les condos et le potentiomètre, j'ai utilisé des condos alu à la place des tantales.
J'ai réglé le potentiomètre en mesurant la position de l'ancien, il faut que je vérifie la tension +32V.

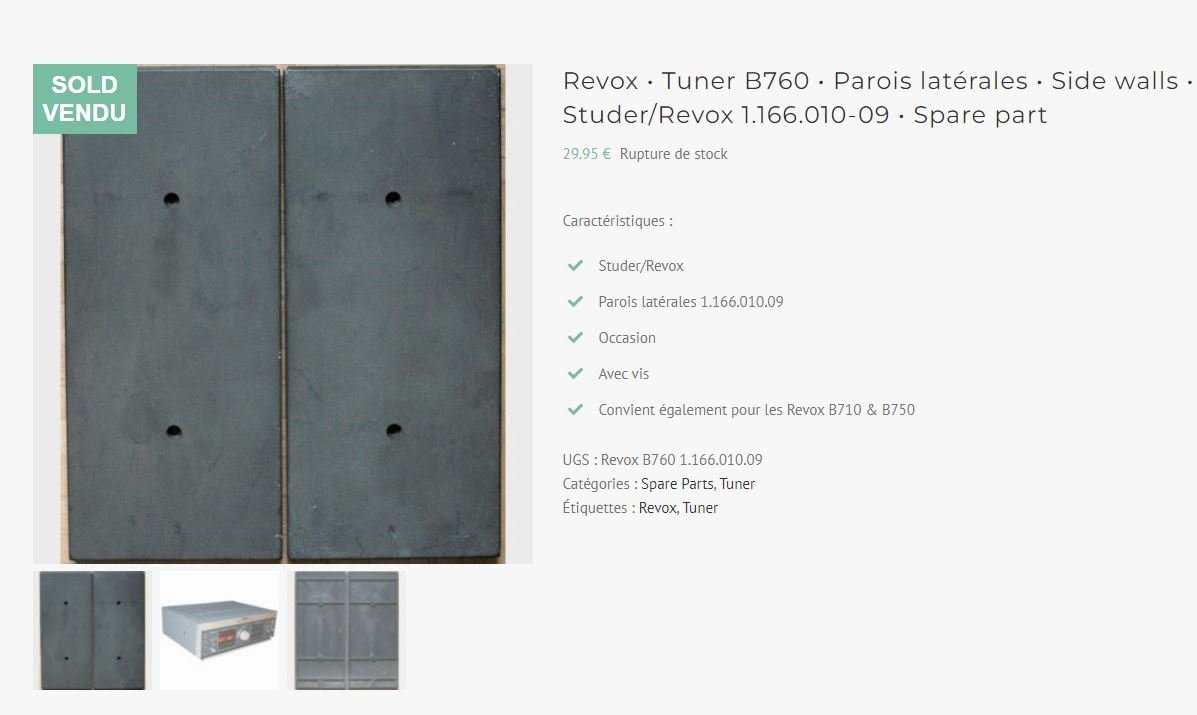

Il manque les joues sur mon exemplaire, j'espère pour voir en trouver, elles sont montées sur tous les appareils de la série B7XX de ce format.
J'en ai loupé un jeu ici, dommage:


Il me faut aussi le support de piles, car un des crans de maintient est cassé, en attendant j'essayerai d'en refaire un avec un bout de lame en métal.

Le tuner fonctionne mais vu que j'au une reception très difficile chez moi et que je n'ai pas encore changé tous les condos, il ne doit pas être au mieux de sa forme, en tous cas sur les Stations de Radio France le son est très bon (au casque) et il n'y a aucun souffle ou bruits.

Quelques têtes de vis sont abimées mais elles ont été faciles à dévisser, je les remplacerai pas des neuves.

J'ai monté des ampoules led pour les voyants, mais, à part pour le voyant power, ça ne fonctionne pas.
Elles sont toujours allumées (sauf celle de la réduction de bruit, qui ne s'allume pas du tout) car le courant de fuite est suffisant (une réistance de 1.5K derrière va au 0V), il faudrait ajouter une résistance avant peut être.

[doum]

J'ai réglé le 32V, il est à pile 32, il ne manquait vraiment pas grand chose.
Le voyant "noise reduction" ne peut pas s'allumer puisque je n'ai pas la carte optionnelle présente (très rare et donc chère).
Pour les deux autres voyants, j'ai retiré les résistance R7 et R9 de la carte logique, ça fonctionne bien.
