Sherwood S-3000/IV

[Lantenac]

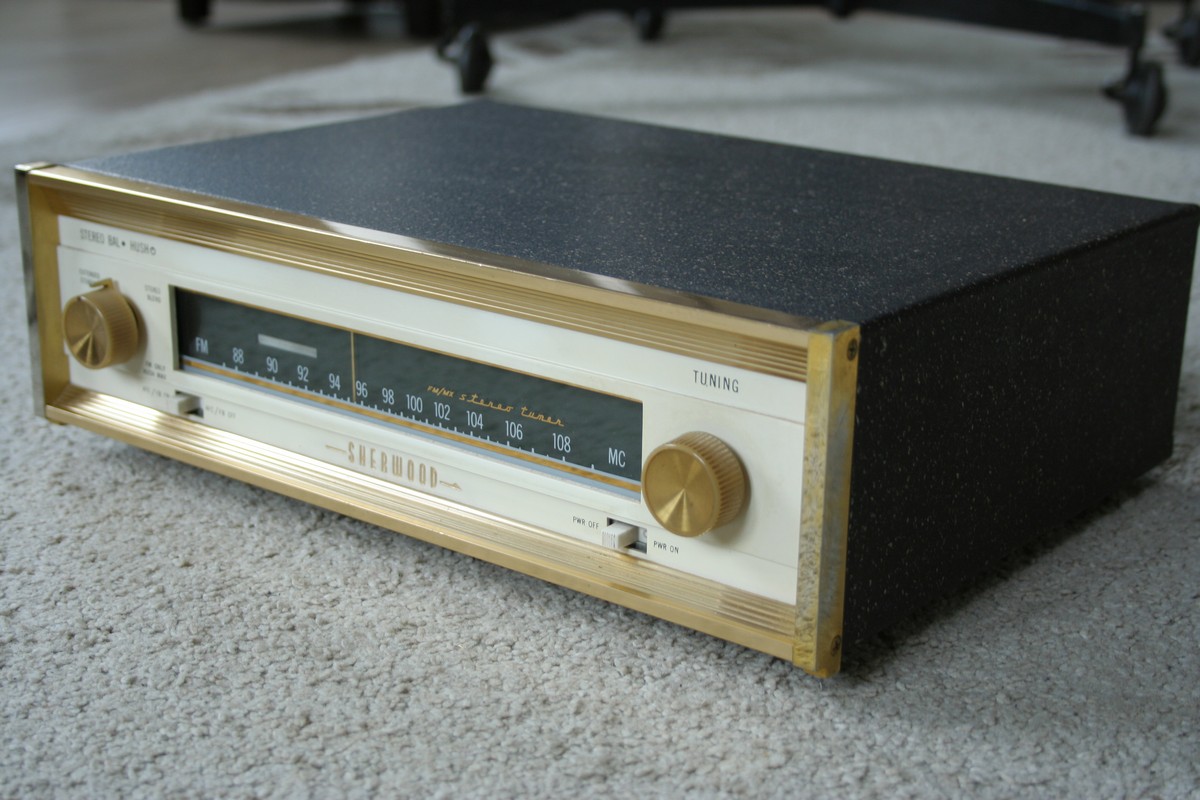

Première photo de ma version en type III

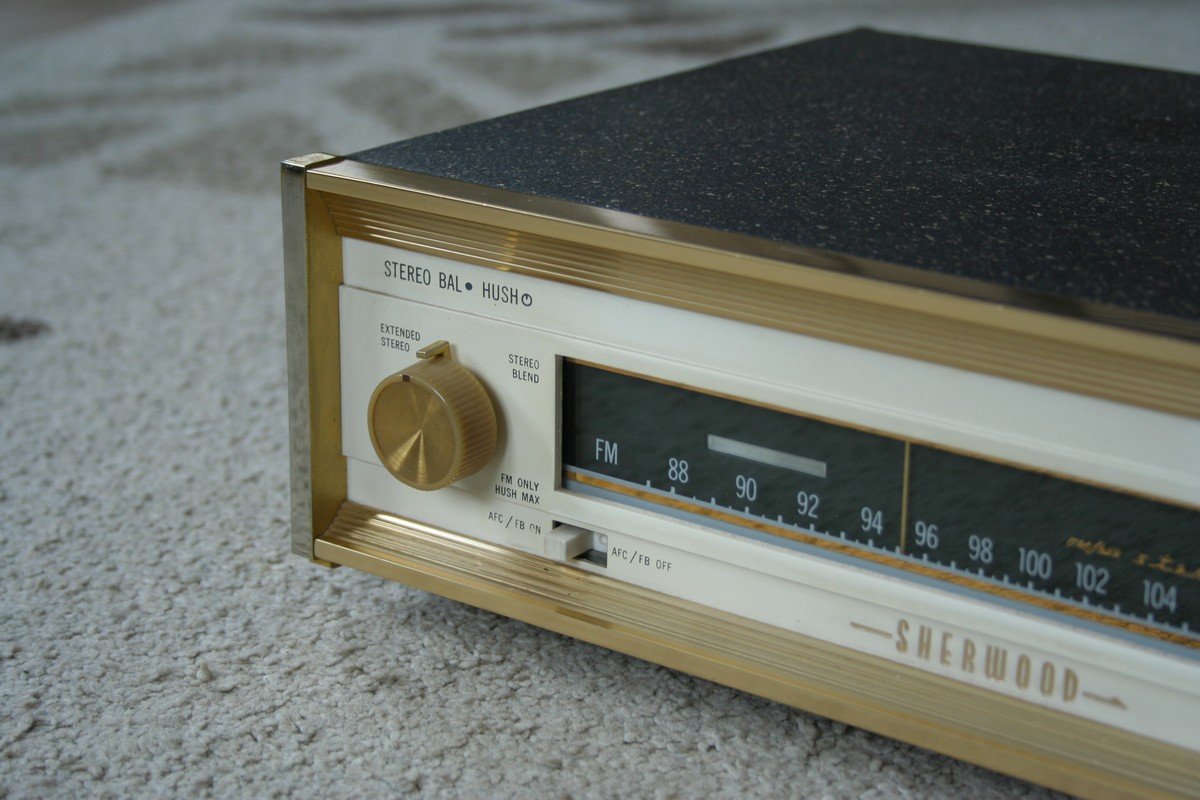

On peut remarquer que la police d'écriture n'est pas la même sur les plaques, et les bouton de "tuning" et réglage différent entre les deux model. Peut-être une question d'année de fabrication aussi.




D'autres photos de l'intérieur vont venir cette après-midi. En tout cas, coté composant, ça respire la qualité !

[americanradios]

Bonjour Philippe,

Effectivement ce sera intéressant. Cela dit, je me méfie de la précision de ce Hickok. Je serai beaucoup plus confiant lorsque j'aurai refait les bobines resistives de 41 ohms et de 109 ohms dont le montage impose une précision parfaite pour que la lecture soit juste.
Actuellement et comme je l'ai dit dans le sujet sur ce lampemètre, elles ne sont pas pile poil dans les clous.

J'ai trouvé dans mes caisses une énorme bobine en bois de fil isolé par du coton en 25/100 mais je ne connais pas sa resistance au mètre ni le matériau utilisé. Il faut que j'en déroule 10 mètres pour mesurer avec précision. Ensuite je refait mes 4 resistances avec précision.
Une fois cela fait, je referai l'étalonage des tensions qui est assez simple.

Par contre, je sais que les tubes que j'ai cité sont morts car les valeurs sont de 5 ou 6 fois plus faibles que la norme... donc pas de discussion possible...

[americanradios]

Bonjour Lantenac, Qu'est ce qu'il est beau ton S-3000 !
Effectivement, il y a des différences au niveau des commandes.
Tu l'as essayé ? Comment se comporte-t-il ? Et l'intérieur ?
que de questions !

[Lantenac]

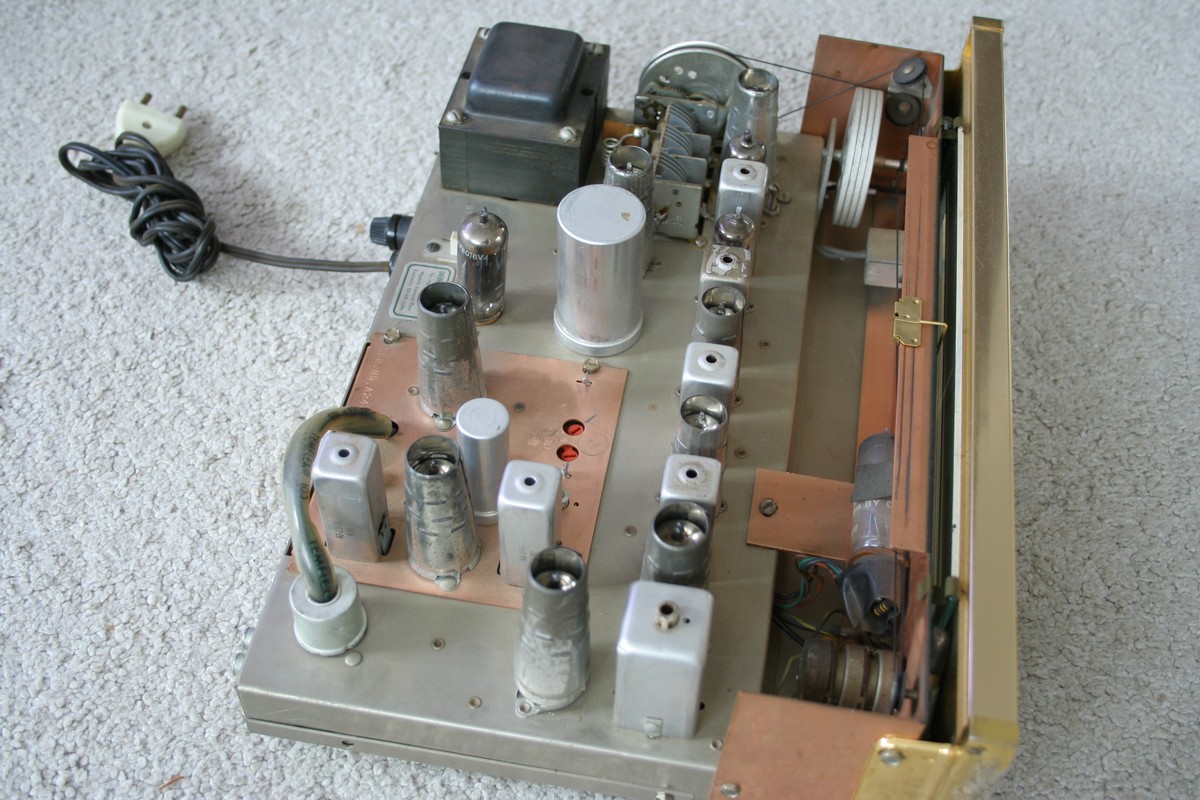

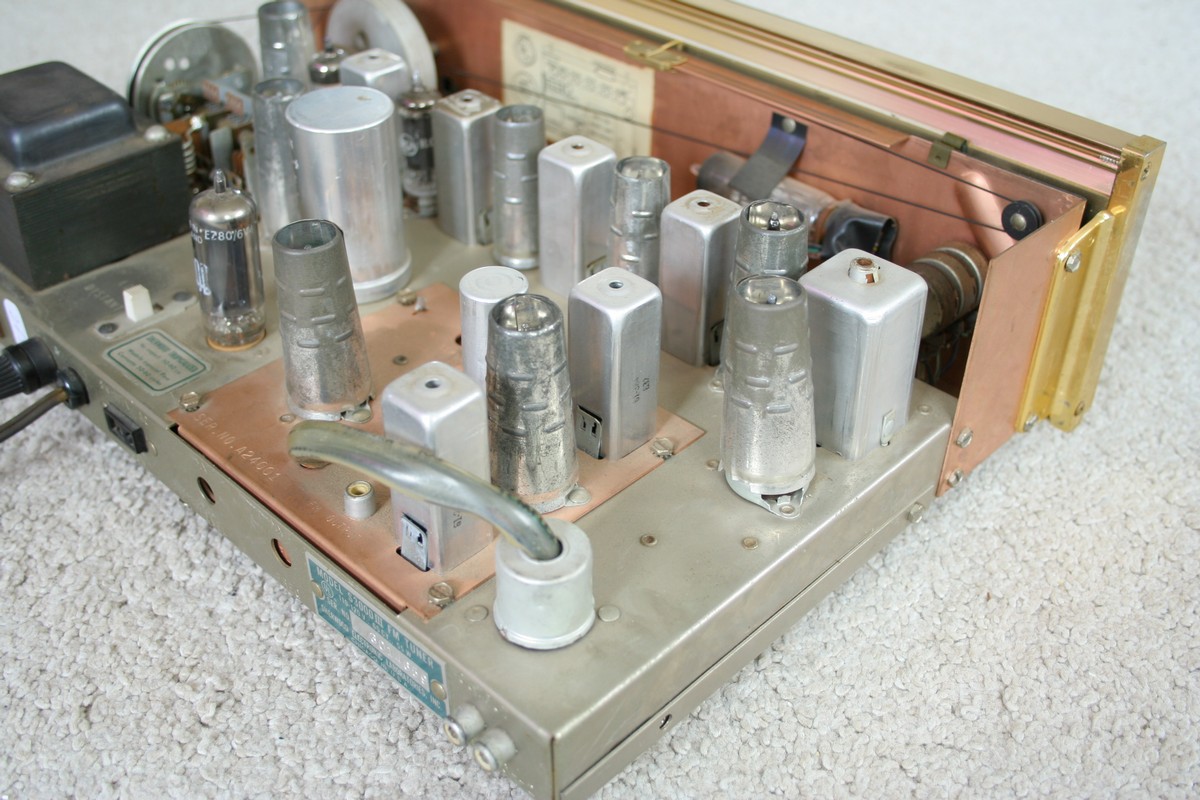

Alors, voici l'intérieur maintenant, j'espère que je n'ai pas été trop long....
On remarquera la partie option stéréo, avec un numéro de serie se terminant en 001. 1er module stéréo fabriqué pour cette série ?

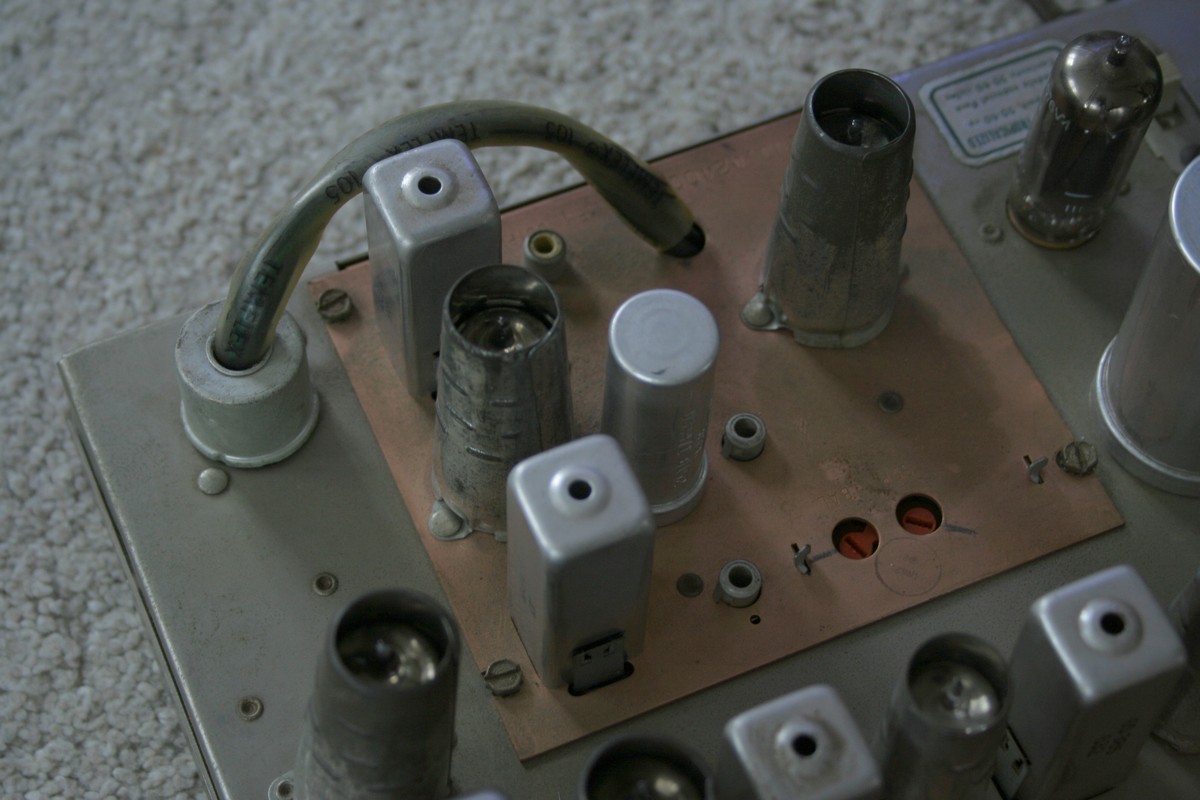

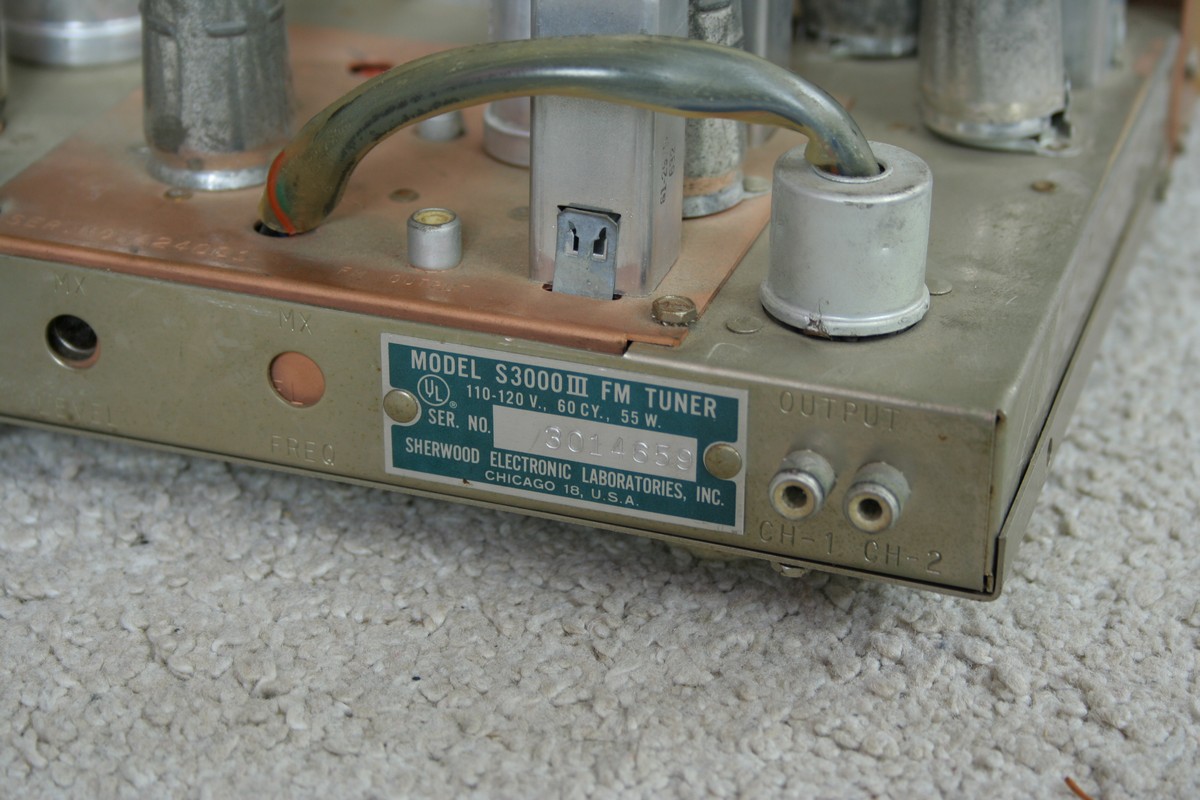

après avoir fait les photos, j'ai remarqué qu'il y avait des RCA directement sur la carte en option (FM output)






Bonjour Lantenac, Qu'est ce qu'il est beau ton S-3000 !
Effectivement, il y a des différences au niveau des commandes.
Tu l'as essayé ? Comment se comporte-t-il ? Et l'intérieur ?
que de questions !

Et bien, je ne l'ai pas encore allumé pour le moment. D'après le vendeur, il était fonctionnel il y a 2 ans.

[americanradios]

Superbes photos des entrailles... Il est très propre. Le schéma du kit d'option stéréo ressemble beaucoup à celui de son frère le modèle IV. Les "RCA" semblent plutôt être des accès aux noyaux des selfs en dessous... ne pas toucher ! En tous cas c'est certain pour deux d'entre elles. S'il y avait une RCA, il n'y en aurait qu'une et ce serait une sortie mono ou une sortie MPX.


Le seul condensateur que j'ai eu à changer c'est celui-ci :

Untitled 2.jpeg (107.39 Kio) Vu 5794 fois

Sinon, je pense que tu peux essayer de le brancher soit avec un variac soit avec une ampoule en série 220V 60W (des anciennes, pas des laides !!)

[Lantenac]

Et les dernières photos de l'intérieur :

Il y a donc
1x 6BS8
1x 6AB4
3x 6AU6
1x 6GN8
1x 6BN8
1x 12AZ7A
1x EZ80

Edit: et une 6FG6

Donc pas moins de 9 Lampes. Edit : 10 Lampes

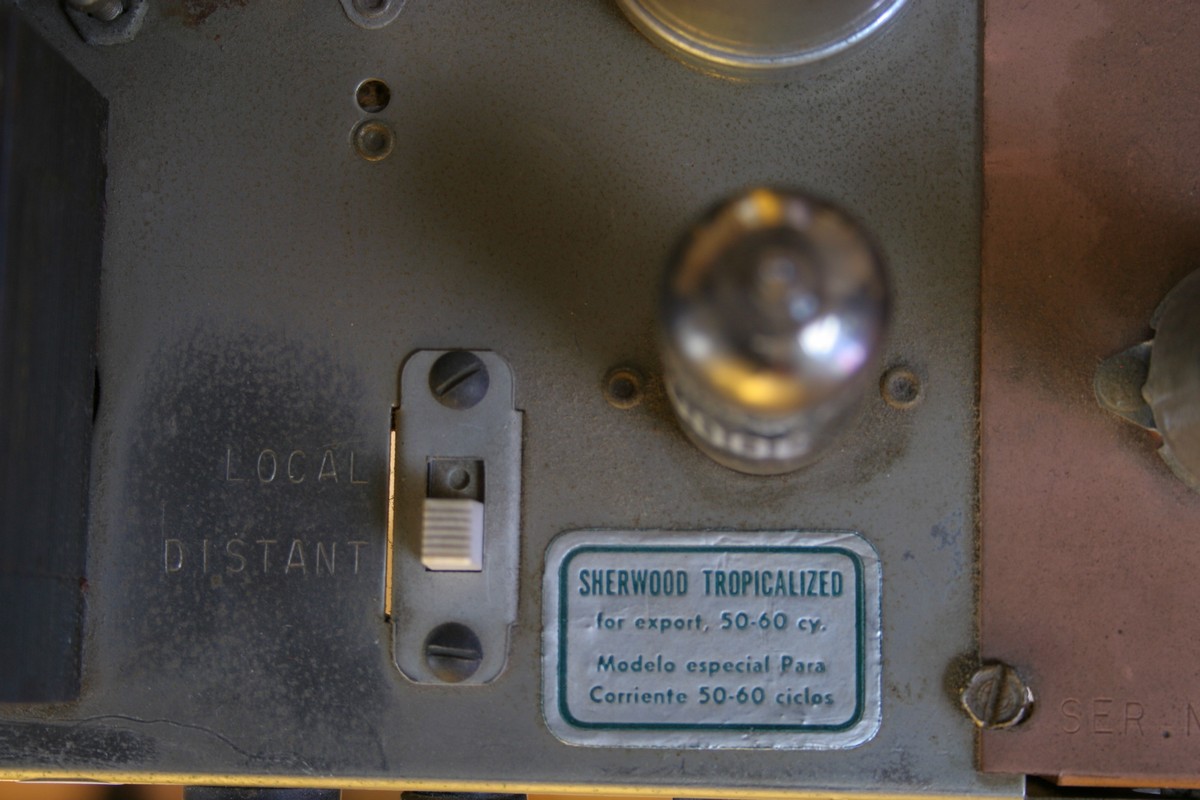

Et je viens de me rendre compte qu'il est tropicalisé, je ne sais pas si c'était l'habitude à l'époque, ou un traitement spécial (étiquette écrit en espagnol !).


Local / distant, quesako ?



[Lantenac]

Puisque j'étais dessus, petit démarrage au Variac en douceur. J'ai remplacer le fusible qui était HS. Et tout c'est bien passé :
Il capte la FM, c'est certain, avec un seul fil de connecter pour l'antenne (Je n'ai pas d'antenne pour ces type de radio ).

Après, la qualité n'est pas top top, mais je ne sais pas si cela vient de l'ampli, ou pré-amp que j'ai aussi connecté en même temps que le tuner, pour tester tous ça. Je pense qu'il a sans doute besoin de réglages et/ou remplacement de lampes.

Mais déjà il démarre sans problème, c'est pas mal, et il capte
Je ne connaissais pas les lampes 6FG6, L'effet visuel sur la qualité de réception est vraiment sympas (bande Vert/Bleu en facade)


[pvphil]

Très jolis.

J’étais déjà à la limite de me restaurer un Sherwood l'an dernier, mais si ça continue vous allez me faire tomber dans la marmite à la crème ...

En plus ils sont en compatibles 50 htz et ça c'est un détail important.

[Lantenac]

Philippe, Il y a juste à craquer un peu ... fonce

[americanradios]

A vérifier quand même en premier : les tensions d'alimentation.

Untitled 3.jpeg (116.04 Kio) Vu 5741 fois

Cela dit, elles semblent correctes au vu de la couleur de l'oeil magique
