Philips EL6426 EL6425

[chm]

Des photos,

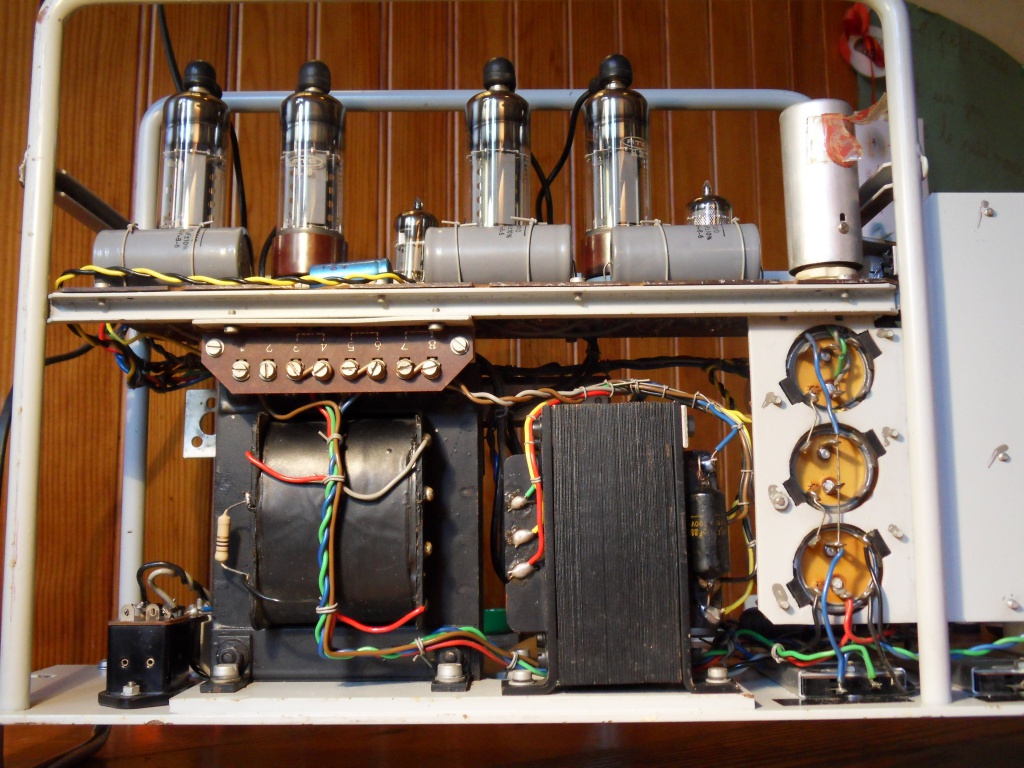

Les transformateurs d' un côté,


de l autre côté. Le tout fait plus de 13 KG


Le coin des fusibles,


Des redresseurs, au sélénium.


Pour prendre les tensions, la série des picots, bien pratique


Les lampes

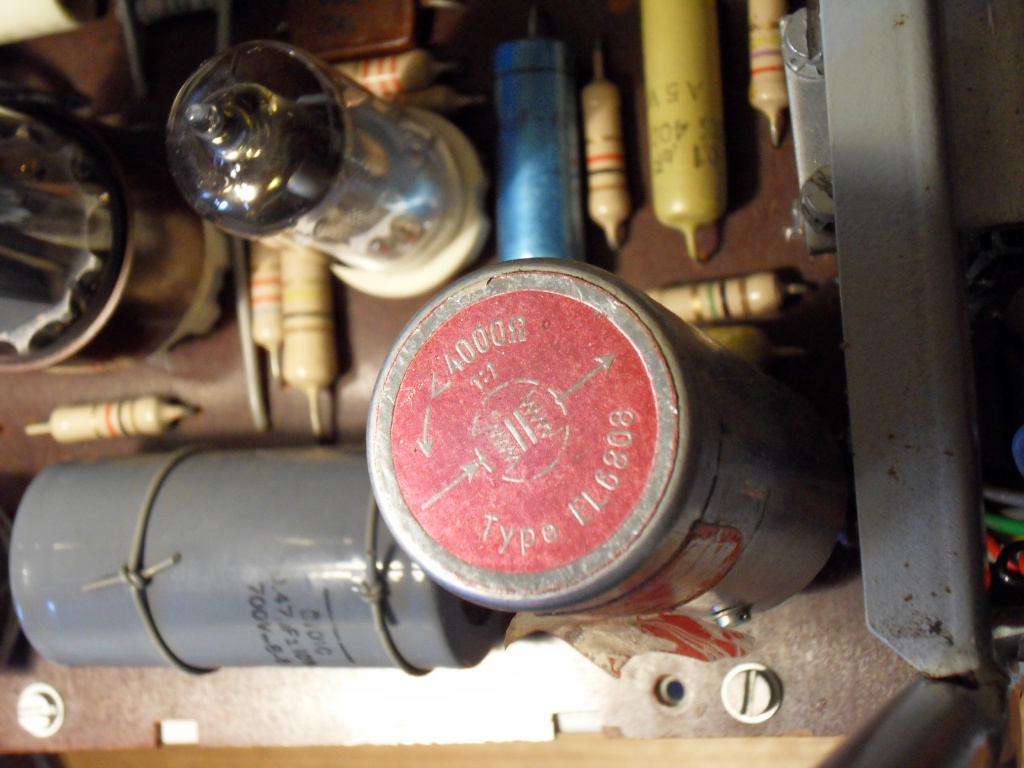

L' état des chimiques

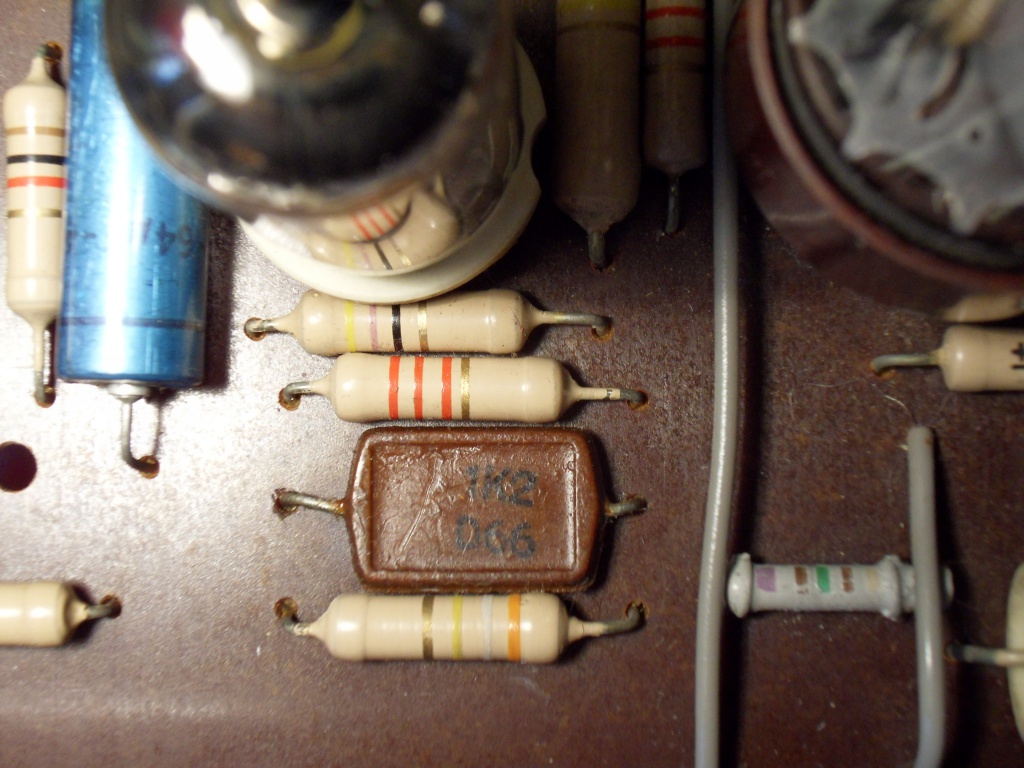

Un mica






Qu' est ce ? (transformateur d' entrée ?)

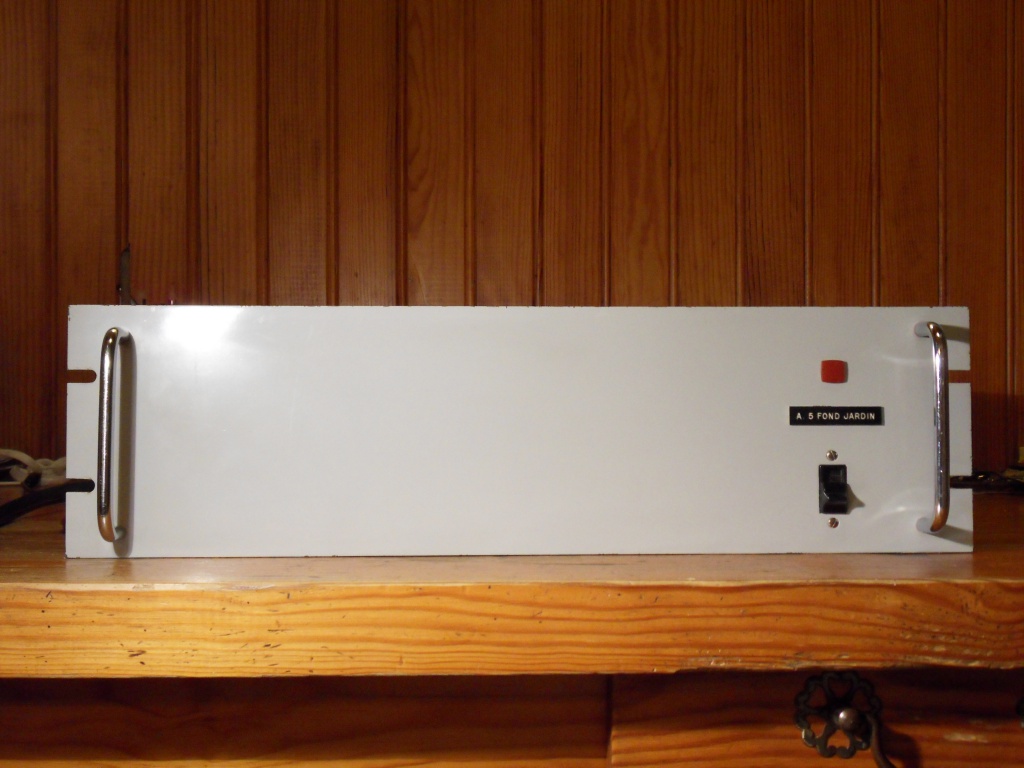

La façade, bien nettoyée,

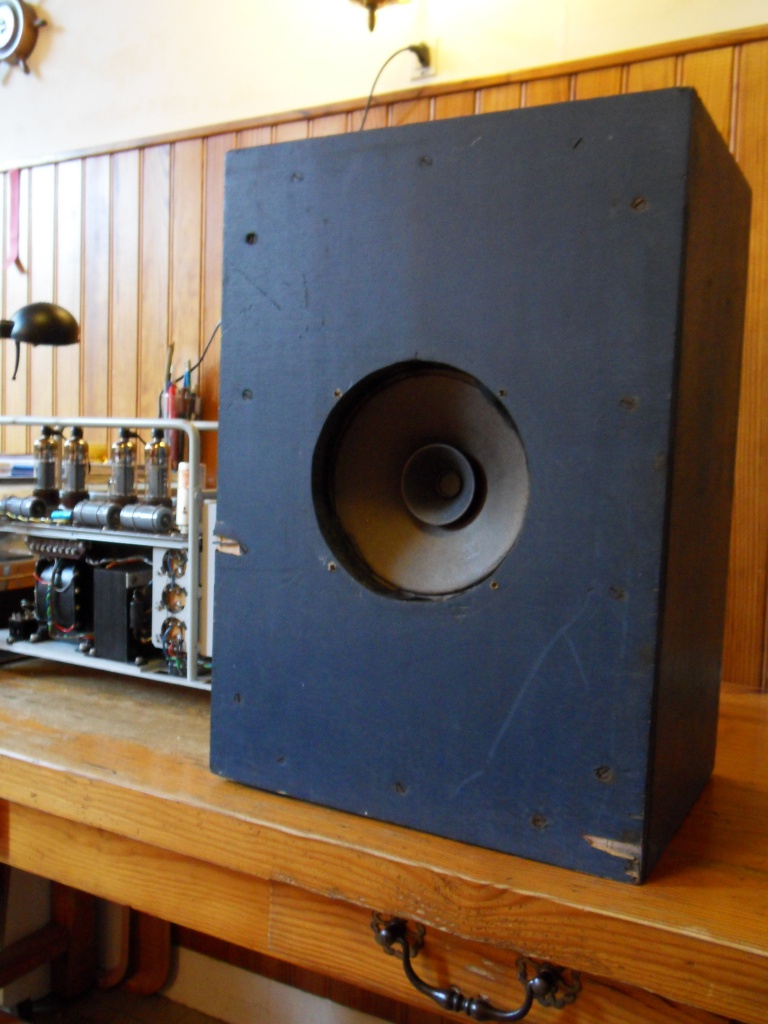

Une des trois enceintes accompagnant la vente, HP de 120 ohms,







Ils sont bien propres maintenant, mais comment fonctionnent ils ?
Les choses sérieuses vont commencer, j' aurais sûrement besoin d' aide !


Christophe

[gwir]

En tout cas, c'est du matériel qui respire la qualité! Y'a du boulot, mais le rendu final sera sans doute très bon!

[Yves]

Bonsoir.

Je découvre avec émotion ce sujet, car j'ai suivi la vente de ce lot . . . . belles acquisitions, bravoooo et bon courage pour la remise en route ! ! !

[chm]

Bonjour,

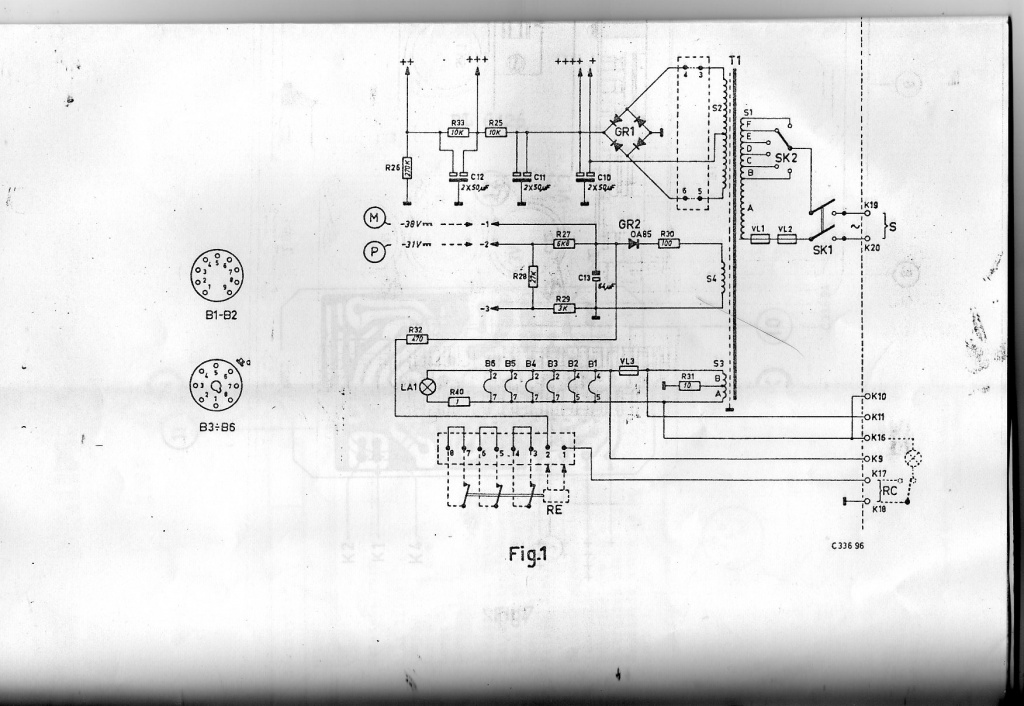

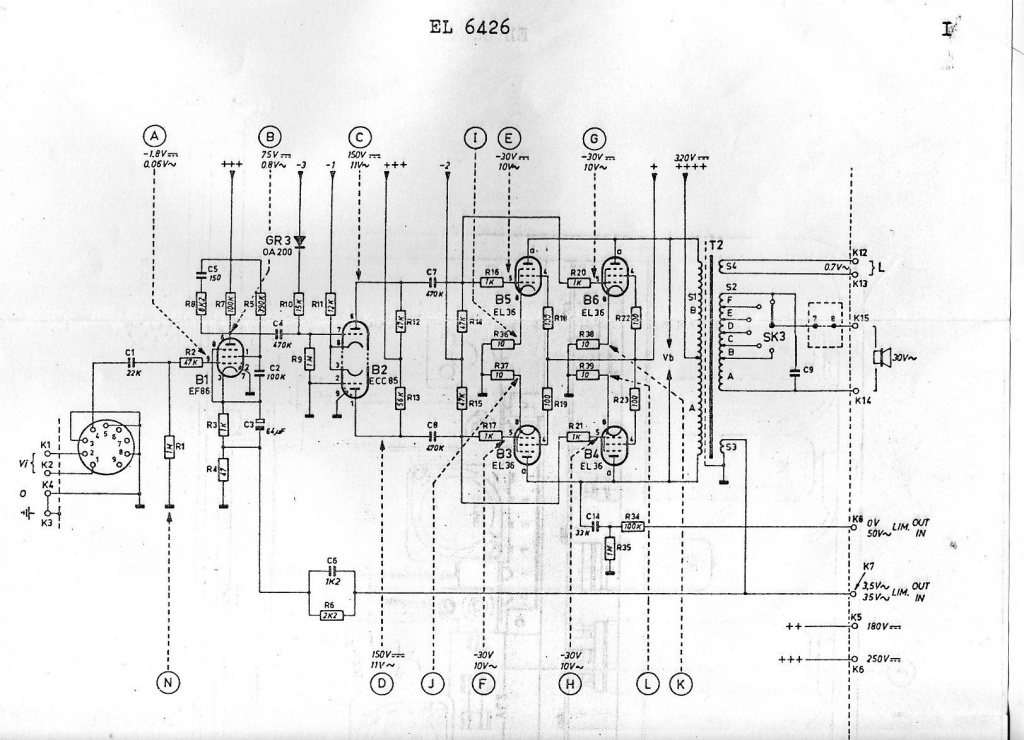

un extait du manuel de service, la suite à venir dans "Documents techniques".












Christophe

[Junameshe]

Belles bêtes, et de la puissance en réserve.

[dylanjumpman]

Ah mais tu as aussi les enceintes qui allaient avec, ça change tout...
Faudrait voir ce que ça donne sur la sortie 10V sur des enceintes à impédance conventionnelle (+- 8ohms)

Je te joins le tableau des correspondances tension/impédance qu'un ami hollandais m'avait traduit (il ne me semble pas l'avoir vu dans les docs techniques)

tableau impédence Philips.png (30.58 Kio) Vu 3939 fois

Tes enceintes de 120ohms sont donc sur la bonne sortie...

[chm]

Merci Yves pour tes encouragements !
Je potasse la théorie avant de commencer la pratique.
Christophe

[chm]

Les amplis n' ont pas encore été essayés, ni en 10V, ni en 50V.
J' hésite un peu vu l' état des chimiques. Le vendeur m' a précisé qu' ils fonctionnaient, que les EL 36 étaient quasiment
neuves, et qu' un a un problème de masse, mais je me méfie pour différentes raisons. Un essai peut être cet après midi !
Merci pour le tableau, mais je comprends pas ce que signifie H-P 100 V, H-p 70 V, H-P 50 V

[Vinc]

Les amplis n' ont pas encore été essayés, ni en 10V, ni en 50V.
J' hésite un peu vu l' état des chimiques. Le vendeur m' a précisé qu' ils fonctionnaient, que les EL 36 étaient quasiment
neuves, et qu' un a un problème de masse, mais je me méfie pour différentes raisons. Un essai peut être cet après midi !
Merci pour le tableau, mais je comprends pas ce que signifie H-P 100 V, H-p 70 V, H-P 50 V

en fait quand les câbles sont long, les ampli pro, sortent de plus haute tension pour que le signal soit moins perturbé au HP. donc quand ca parle de sortie 100V ca veut dire qu'il y a réellement 100Volt sur la sortie ( http://www.public-adress.net/ligne100V.htm )

[chm]

Merci Vinc , sur le principe les choses étaient claires, c' est le tableau que j' avais du mal à lire. Il ne traite que de la correlation de la puissance des HP avec leur résistance, plus exactement de leur impédance minimale "suggérée", en fonction de la tension de la ligne, ceci donc pour des enceintes sans transformateur. Il doit y avoir une formule toute simple qui lie tension résistance et puissance.
( je ne suis pas électronicien, plutôt littéraire de formation, excusez la simplicité du propos, je découvre et apprends ! )
Christophe
