[phil]

comme Michel, plutôt changer de connecteur pour un IEC.

[NESTOR92]

en 1978 je "collaborais" avec un ami distributeur et installateur. il nous est arrivé de sonoriser des lieux à l'aide de 20 paires de ces KM20 en série sur un même préampli ! résultat étonnant ! pour ma part j'avais fait chez moi un genre de mur sonore comprenant 4 paires de ces enceintes ...rendu d'une précision merveilleuse ! et je n'écoute que du "classique" !

Le Bon Soir

[steph_tsf]

Vous dites KM20, cela veut-il dire que les enceintes SL15, SL20 puis SL21 "improved" de Servo-Sound sont apparentées aux enceintes KM20 de Korn & Macway ? J'ai des enceintes SL20 Servo-Sound. Elles comportent un blackbox inviolable (rempli de résine epoxy) en relation avec la rétroaction cinétique. S'agit-il d'un ampli différentiel, qui calcule la différence entre la tension (sur le haut-parleur) et le courant (dans le haut-parleur), et qui renvoie le résultat vers l'entrée, comme le faisait l'enceinte asservie 3A Andante ? Je penche pour cette hypothèse, car j'ai aussi des enceintes SL15 Servo-Sound démunies de blackbox, qui utilisent un transistor PNP en tant qu'ampli différentiel, un signal attaquant la base, et l'autre signal attaquant l'émetteur. Tel schéma fait penser au schéma (bâclé) qui apparaît dans le brevet US3647969 soumis le 28 août 1969 par Tadeusz Korn. Mais pourquoi donc avoir soumis un brevet fin 1969, lorsque depuis un an les électrophones Servo-Sound à enceintes SL15 Servo-sound étaient déjà commercialisés, sans blackbox, avec ce transistor PNP soudé sur le circuit imprimé, qui dévoilait le principe de cette rétroaction cinétique ? Et comment se fait-il que tel brevet ait été octroyé le 7 mars 1972 ? Et comment se fait-il que 3A ait pu appliquer le même procédé, cette fois avec un ampli-op LM741 en lieu et place d'un transistor attaqué sur sa base et sur son émetteur ? Les brevets en hifi, c'est de la foutaise ?

[tconil]

Au delà de savoir "comment ça marche", ce qui, au demeurant est sûrement fort intéressant, je suis ce post car je suis également possesseur d'un ensemble Servo-Sound (2 SL20 + préampli avec Lenco L75) dont un des baffles ne fonctionne plus...
Vu le peu d'infos que l'on arrive à trouver sur le net (schémas, service manual ?), je me dis que cela pourrait être les transistors de puissance (AD149 si je me rappelle bien) et/ou les drivers.
Je récolte donc un maximum d'informations avant d'ouvrir...

[clofer]

Servo Sound était une des vedettes du festival du son à l'Hôtel d'Orsay, ça dépotait grave au point qu'il y avait une espèce de barre de fixation pour les empêcher de se barrer de la table de démo !!!!

[café_liégeois]

Le schéma des haut-parleurs se trouve chez radiomuseum.org :

http://www.radiomuseum.org/r/servosound ... ahler.html

Ralf

[hencot]

Avec Charles nous avons attaqué les quatre SL15b en ma possession ,pour le démontage enlever les 4 petites pointes aux angles de la face avant aluminium , ensuite la grille se retire sans aucun problème .

grille1 [1024x768].jpg (100.04 Kio) Vu 4331 fois

et vous obtenez ceci

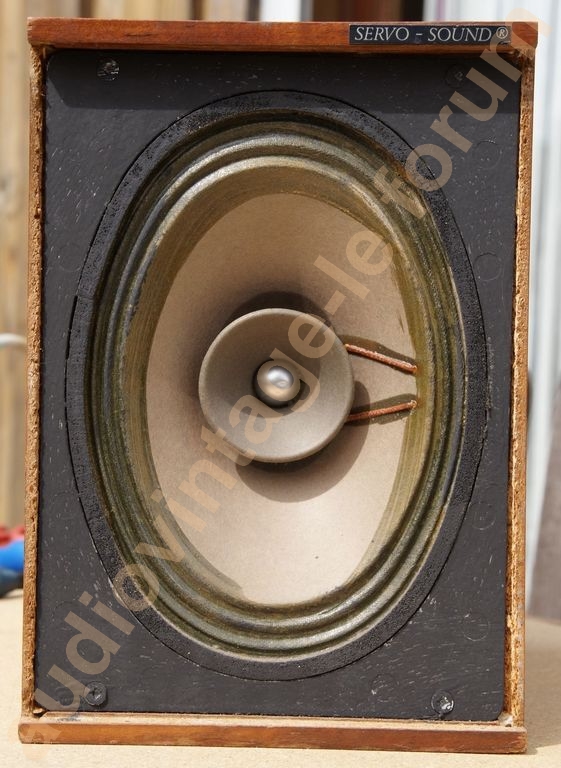

face_sl15b_1 [1024x768].jpg (228.64 Kio) Vu 4331 fois

on dépose les 4 vis de la face avant en alu (qui fait partie intégrante du haut parleur)
on pose l'enceinte sur sa face avant ,on tapote légèrement .....ou fort et .....

depose_sl15b_1 [1024x768].jpg (310.89 Kio) Vu 4331 fois

une autre vue ....vous remarquerez Servo Sound dans la masse

HP_dos_sl15b_1 [1024x768] [1024x768].jpg (139.57 Kio) Vu 4331 fois

une couche d'amortisseur enlevée ,la petite se dévoile (peut être un peu osé en cette période pour une enceinte Belge)

inter_sl15b_1 [1024x768].jpg (152.68 Kio) Vu 4331 fois

la carte déposée

elec_sl15b_1 [1024x768].jpg (144.19 Kio) Vu 4331 fois

elec_sl15b_2 [1024x768].jpg (98.29 Kio) Vu 4331 fois

à suivre .......

[café_liégeois]

Tiens, même avec des fusibles. Y'en a pas dans les miens. Et des trous filetés dans la tôle au lieu d'une douzaine d'écrous. Paraît qu'ils ont quand-même fait des améliorations au cours des années.

Notez d'ailleurs que le saladier du HP et le front sont une seule et unique pièce.

Ralf

[hencot]

Bonjour

Que faire avec des anciens condos ???????


Comme vous le voyez il manque deux petits caches sur deux poussoirs de la photo au dessus....


C'est pas terrible mais en attendant de trouver mieux .....

Non ,on ne peut pas remplacer par une fiche standard 3 broches , car la modulation passe aussi par ces fiches ainsi que le départ secteur et modulation vers les autres enceintes ,le préampli qui possède le bouton M/A général secteur étant lui aussi alimenté par la tension redressée de la première enceinte .

[CHARLES33]

Et remise en forme des coffrets:

SERVO SOUND COFFRET 1.jpg (187.32 Kio) Vu 4238 fois

SERVO SOUND COFFRET 2.jpg (197.16 Kio) Vu 4238 fois
