Re: Supertone S-3 (licence Charlin)

Message par Gill-man »

Je procrastine...
J'ai juste décoincé la mécanique.
Laurent.
Le temps ne fait rien à l'affaire...

Avatar du membre
Gill-man
Membre honoraire
Messages : 348
Enregistré le : dim. 7 déc. 2014 02:23
Localisation : sous les toits de Paname.

Re: Supertone S-3 (licence Charlin)

Message par Gill-man »

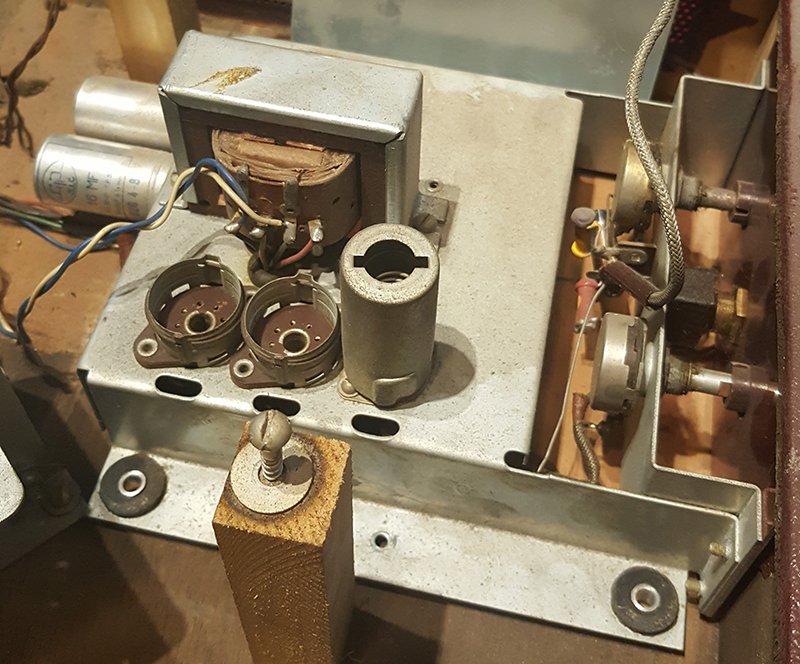

Après avoir dessoudé 4 fils et enlevé 3 vis, voilà ce que l'on trouve sous la platine :

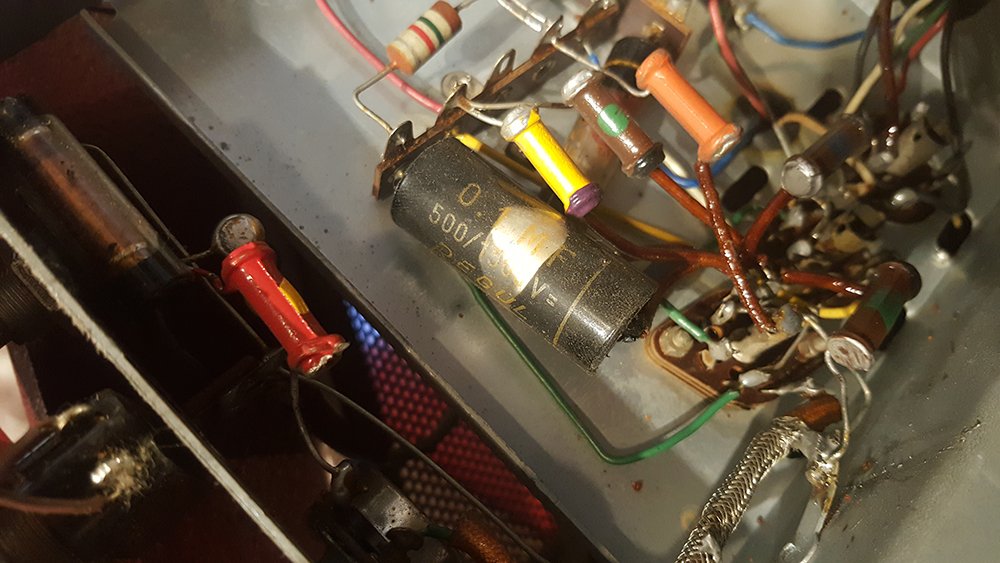

Voilà l'amplification. Il va falloir que je déchiffre les vieux condensateurs.
Du condensateur goudron...
Laurent.
Le temps ne fait rien à l'affaire...

Avatar du membre
Gill-man
Membre honoraire
Messages : 348
Enregistré le : dim. 7 déc. 2014 02:23
Localisation : sous les toits de Paname.

Re: Supertone S-3 (licence Charlin)

Message par Gill-man »

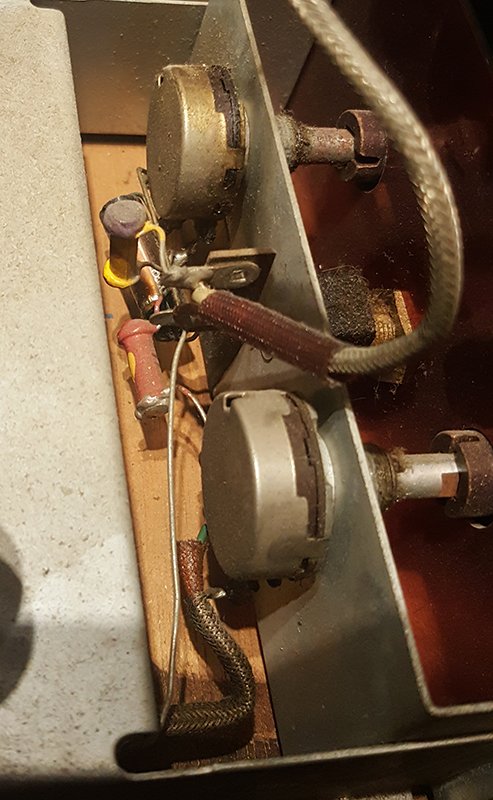

Les potentiomètres

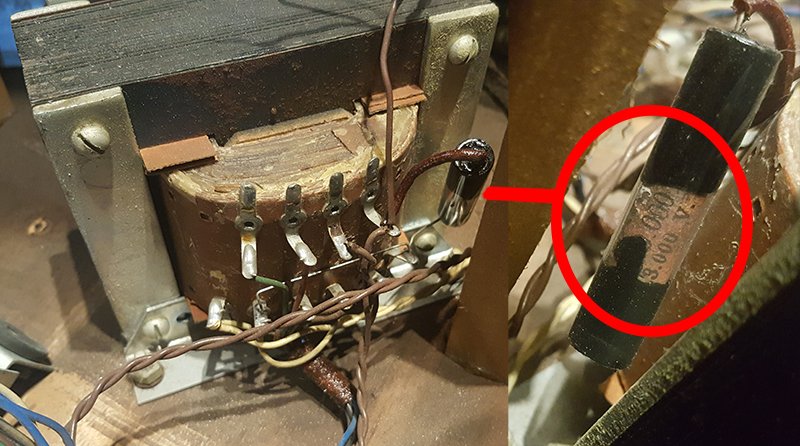

Sur le transfo, je suppose que le condensateur goudron sert d'antiparasite ?
Est-ce que je peux remplacer par un "10nF 275V classe X2" comme sur une TD124 ?
Sinon comment déterminer la valeur ?
Laurent.
Le temps ne fait rien à l'affaire...

Avatar du membre
Gill-man
Membre honoraire
Messages : 348
Enregistré le : dim. 7 déc. 2014 02:23
Localisation : sous les toits de Paname.

Re: Supertone S-3 (licence Charlin)

Message par Gill-man »

Par quel type (couche carbone/métal, agglomérée à céramique...), et puissance (1/2W, 1W, 2W...) remplaceriez-vous les 2 "familles" de résistances en présence dans la partie ampli ?
Laurent.
Le temps ne fait rien à l'affaire...

Avatar du membre
Klemp
Administrateur du site
Messages : 6177
Enregistré le : lun. 2 juil. 2012 22:39
Localisation : Toujours dans mon terrier

Re: Supertone S-3 (licence Charlin)

Message par Klemp »

Bonjour Laurent

Pourquoi .... elles sont mauvaises ....?

Il faudrait peut-être d' abord les mesurer avant d' envisager de les changer .... tu ne penses pas?
Jean

Avatar du membre
Gill-man
Membre honoraire
Messages : 348
Enregistré le : dim. 7 déc. 2014 02:23
Localisation : sous les toits de Paname.

Re: Supertone S-3 (licence Charlin)

Message par Gill-man »

Bonjour Jean,

Tu as raison, hier soir je n'avais pas testé... c'est chose faite !
Il n'y a que 2 résistances de bonnes sur l'ensemble.
Et les condensateurs goudron ont plus que doublé de valeur.

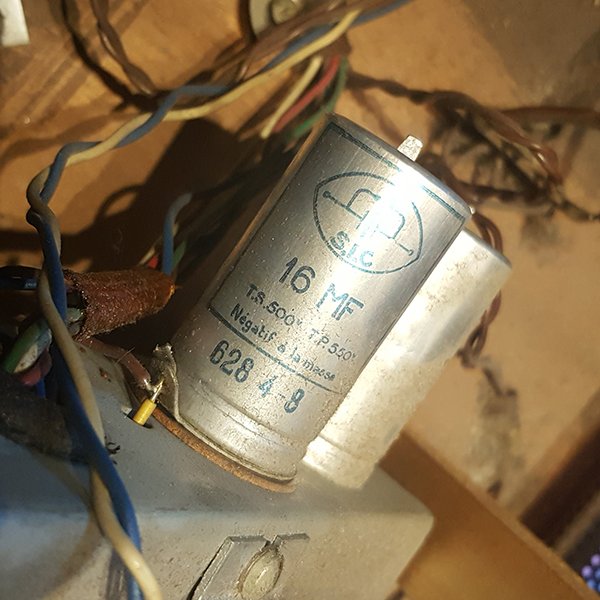

Et ceux de filtrage sont à 24µf au lieu de 16.
Laurent.
Le temps ne fait rien à l'affaire...

Avatar du membre
Gill-man
Membre honoraire
Messages : 348
Enregistré le : dim. 7 déc. 2014 02:23
Localisation : sous les toits de Paname.

Re: Supertone S-3 (licence Charlin)

Message par Gill-man »

Voici le schéma que j'ai relevé :
Laurent.
Le temps ne fait rien à l'affaire...
