[michel29]

une alim de labo et tu avais une ronflette ou des bruits bizzares?

sur ton alim de labo , la sortie est isolée ou raccordée à la terre ?

le 7809 c'est un régulateur linéaire , il fait partie de la série des 7805 , 7812 , 7815 qui sont tres courants

[Vinc]

plus que courant je dirais incontournable, ils ont aussi leur homologue les 79XX pour les tension neg.

ils sont pas a découpage, donc pas de hachage donc moins de bruit de régulation.

le LM 317 peut remplir le même rôle mais demande deux résistances de plus, par contre on choisit la tension de sortie.

[coadecm]

une alim de labo et tu avais une ronflette ou des bruits bizzares?

sur ton alim de labo , la sortie est isolée ou raccordée à la terre ?

le 7809 c'est un régulateur linéaire , il fait partie de la série des 7805 , 7812 , 7815 qui sont tres courants

Non,alim.type universelle avec plusieurs embouts adaptables et tension réglable par un petit rotacteur.

[michel29]

un bloc secteur "universel" ?
alors c'est normal que çà ronfle !

la position 9V de ces bloc secteur est parfois capable de délivrer 13v , le filtrage est catastrophique !

[coadecm]

Ah les amplis Charlin tout un poème, surtout associés aux colonnes avec leurs tweeters électrostatiques. J'ai eu les versions EL34 et Ecl82, le petit était plutôt moyen quand au modèle à EL34 ce sont d'excellents amplis même si je leur trouve un petit coté physiologique du en grande partie aux corrections apportées au niveau CR par le constructeur ( pour s'harmoniser aux colonnes sans doute). A savoir sur certains pré amplis à tubes, l'étage phono est à germanium alimenté par pile, les quelques uns que j'ai pu essayer n'étaient pas terribles, en tout cas pas au niveau du reste du pré ampli.

seb

Bonsoir Seb,
Je restaure justement un ensemble Charlin dont le préampli est à tubes(ECC82+EF86) avec un étage RIAA à transistors germanium OC71,le problème avec la pile c'est qu'elle flanche rapidement et un alimentation externe même régulée n'apporte que du souffle et du grondement.Autant que je remplace celà par un module extérieur genre Cambridge ou autre.

Oui à ce compte la tu auras plus vite fait, je sais que Roger carado, qui en restaure beaucoup remplace ces étages phono.
A ce propos beau travail sur ce petit pré, as tu le schéma ou du moins la valeur des condensateurs ( les gros verts panasonic ?) car j'ai un ami qui s'est trompé dans la valeur des siens et comme il a balancé les originaux ...

Charlin pré RIAA.jpg (22.92 Kio) Vu 2877 fois

[michel29]

as tu tenté d'alimenter ce préampli phono avec une alimentation régulée faite avec un LM317 , LM340 ou 7809 précédé d'un bon filtrage

pour les essais conserve le bloc secteur universel pour alimenter le régulateur et mets un condo de 2200µf en filtrage avant le régulateur

[coadecm]

as tu tenté d'alimenter ce préampli phono avec une alimentation régulée faite avec un LM317 , LM340 ou 7809 précédé d'un bon filtrage

pour les essais conserve le bloc secteur universel pour alimenter le régulateur et mets un condo de 2200µf en filtrage avant le régulateur

Merci Michel pour ces conseils mais comme c'est une restauration pour une autre personne,j'ai donc privilégié le résultat final en remplaçant cet étage par un module extérieur(Cambridge en l'occurrence ).
Cordialement
Michel

[Klemp]

:helloman: Michel ...

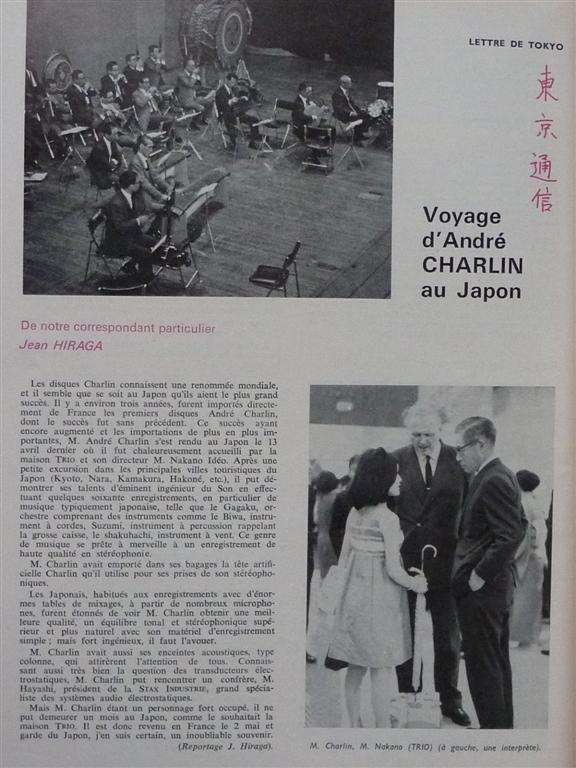

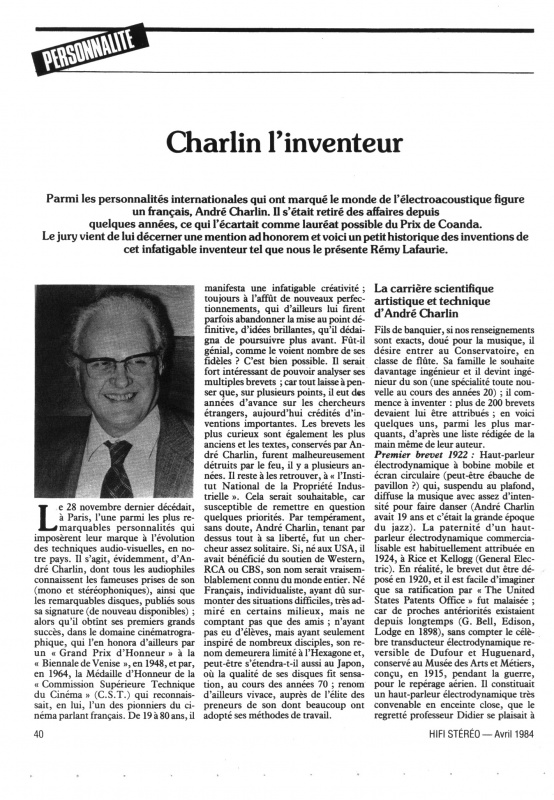

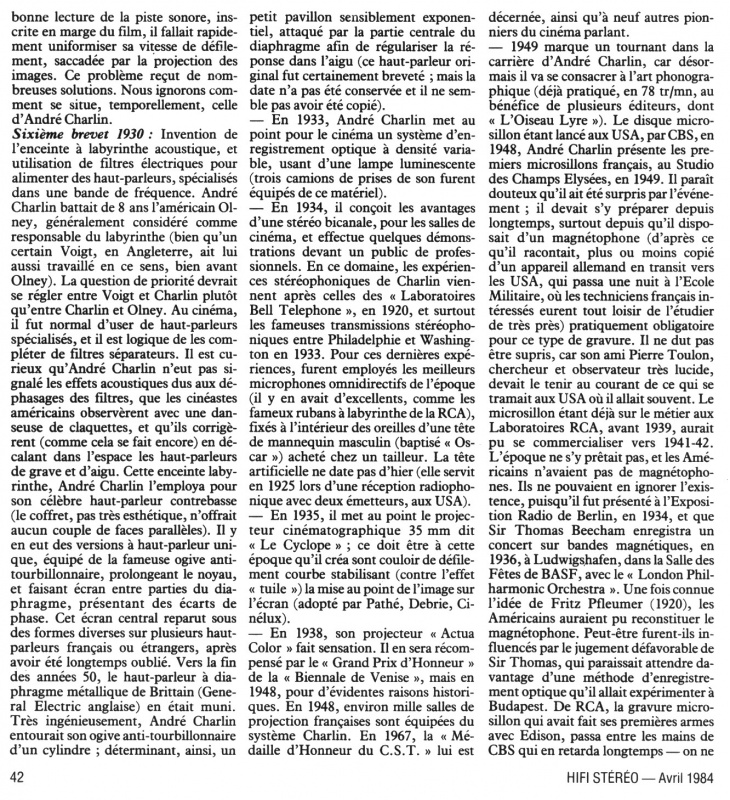

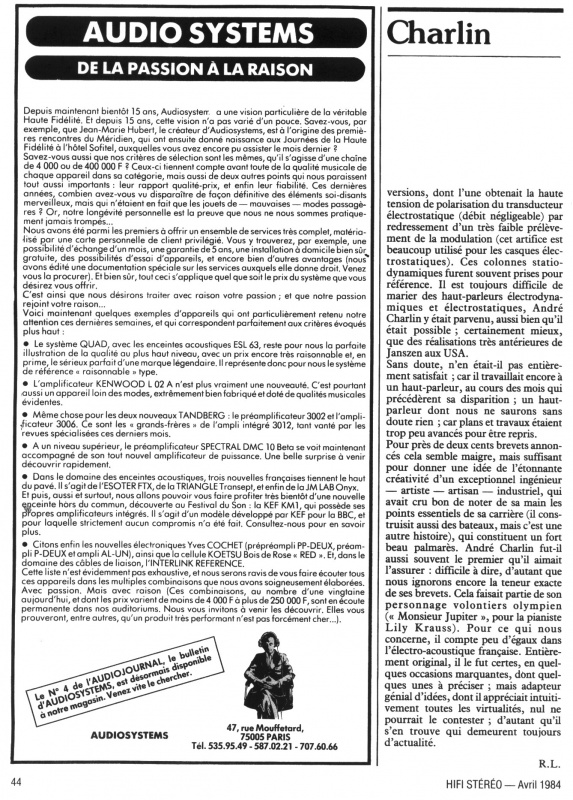

Un petit clin d' oeil de 1968

P1070126 (Large).JPG (77.75 Kio) Vu 2826 fois

[coadecm]

Bonsoir Jean et merci !Je ne sais plus si j'avais transmis ceci,ce sera fait.

[coadecm]

Bonjour à tous et joyeuses fêtes de fin d'année,

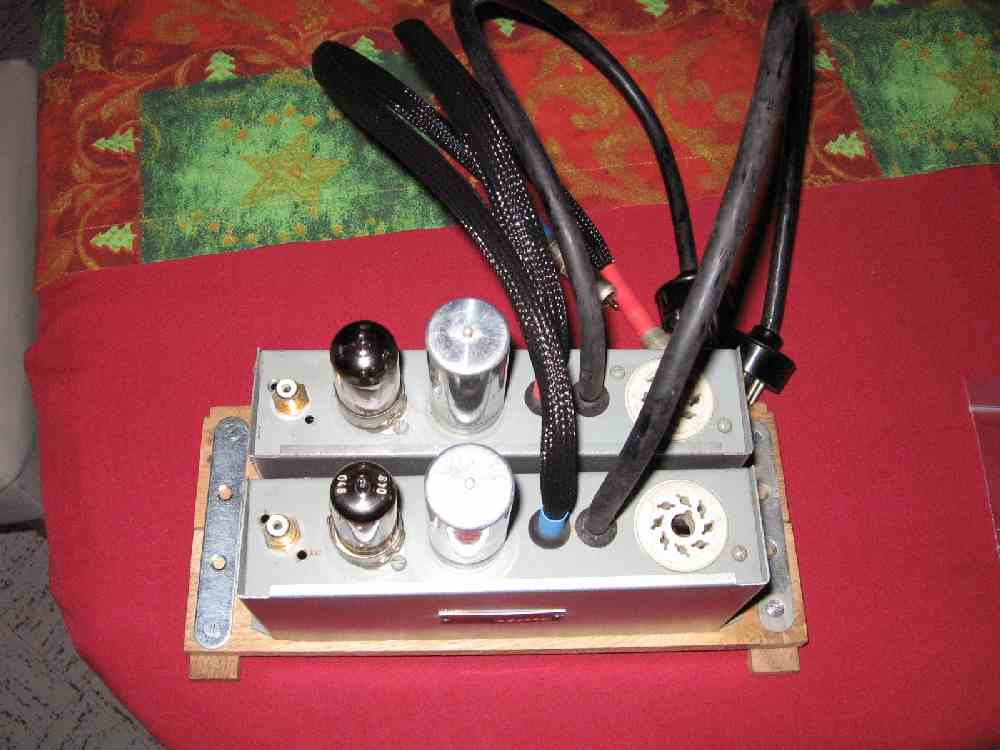

Je rajoute les modules RIAA mono qui accompagnent les préamplis et amplis mono (1957/58),avant et aprés restauration ainsi que le schéma relevé.
Amicalement à tous.
Michel

Module RIAA Charlin 2.jpg (41.63 Kio) Vu 2797 fois

Module RIAA Charlin 3.jpg (60.49 Kio) Vu 2797 fois

module RIAA.JPG (48.34 Kio) Vu 2797 fois

Les 2 modules RIAA.JPG (48.3 Kio) Vu 2797 fois

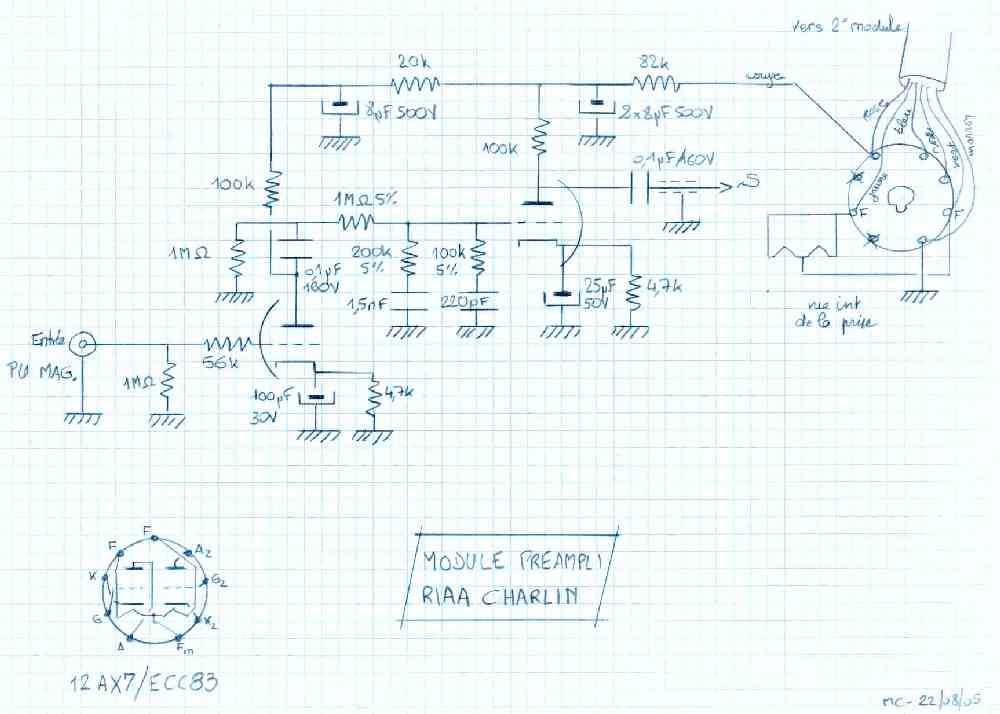

Schéma Module RIAA Charlin.jpg (44.84 Kio) Vu 2797 fois
