Celestion G15-100-Emilar EC 175 8-Beyma CP 21

Message par hoplat »

Salut les gus,

Une approche du HR avec mes deux G15-100 qui m'ont apostrophé dans le cellier il y a quinze jours, à lire mode grognon :pasdebol:

Dit donc JL c'est quand qu'on se bouge les bobines et les membranes dans 160 litres voir plus, hein!!! Ça fait deux ans qu'on attend et ça sent le tube dans le salon depuis noël, y en a que pour les Sansui :pascontent:!!!!


Ok ok les vielles bobines je comprend, mais j'ai pas le temps et puis le salon est full les filles :spamafote:
Quoi!!!! pas le temps!!!y a trois jours de bulle au WE pascal :colere:
Après plusieurs minutes de conversation houleuse on a trouvé un accord, on fait une seule caisse et vous y passerez à tour de rôle, si ça marche on fera une deuxième.
La négociation achevée et 15 jours plus tard de calculs et de tempête de crane (pas toujours bien remplis) on attaque le proto en question.
Volume brut interne 164 litres pour 80 cm de haut, évent laminaire de 5 cm de haut.
Épaisseur du médium 22, montage collé vissé, avec façade démontable pour modification possible si changement HP, fond démontable aussi pour accéder au vis car vissage par l'intérieur de la face avant.
Deux ou trois tof pour voir le début de la construction.
Bon on y retourne ;supersmil:
Modifié en dernier par hoplat le lun. 10 juin 2019 10:04, modifié 4 fois.
SONY addict-j'assume
Le bonheur n’existe pas. En conséquence, il ne nous reste qu’à essayer d’être heureux sans JL
Sans la musique la vie serait une erreur Fred N

Avatar du membre
lalule
Membre honoraire
Messages : 241
Enregistré le : dim. 1 févr. 2015 08:51
Localisation : Aveyron

Re: Proto pour Celestion G15-100 et EV T 25

Message par lalule »

:banana: :cheer: :cheer: :cheer: :banana:

on va suivre cela

Avatar du membre
hoplat
Membre V.I.P
Messages : 5651
Enregistré le : sam. 28 nov. 2009 10:16
Localisation : Dans le sud-ouest

Re: Proto pour Celestion G15-100 et EV T 25

Message par hoplat »

Ca avance doucement mais surement, le caisson est en bonne voie.

Les collages de cette nuit étant bien sec j'ai pu faire la découpe du HP avec ma méthode à la Dubou.
Il vous faut une défonceuse et le guide qui va avec.

Mais pour commencer il faut voir la position des HP

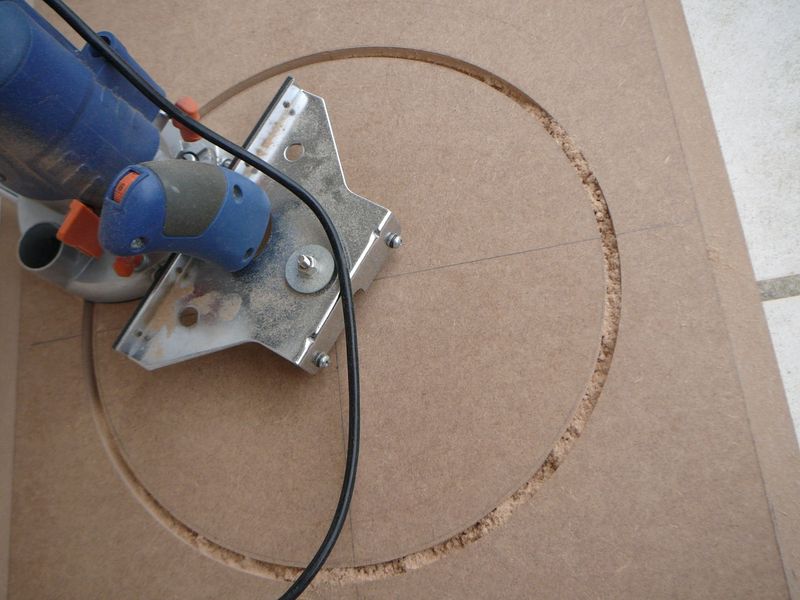

Ensuite on trace le cercle d'insertion, 35 cm pour le G15-100 et on prépare l'outil guide de découpe.

le principe est faire un trou de 5 et de visser la tige filetée avec un contre écrou pour quelle soit verticale, ensuite on fixe la tige filetée sur le guide avec écrou et rondelle, une cale d'épaisseur est insérée pour que le guide soit horizontal.

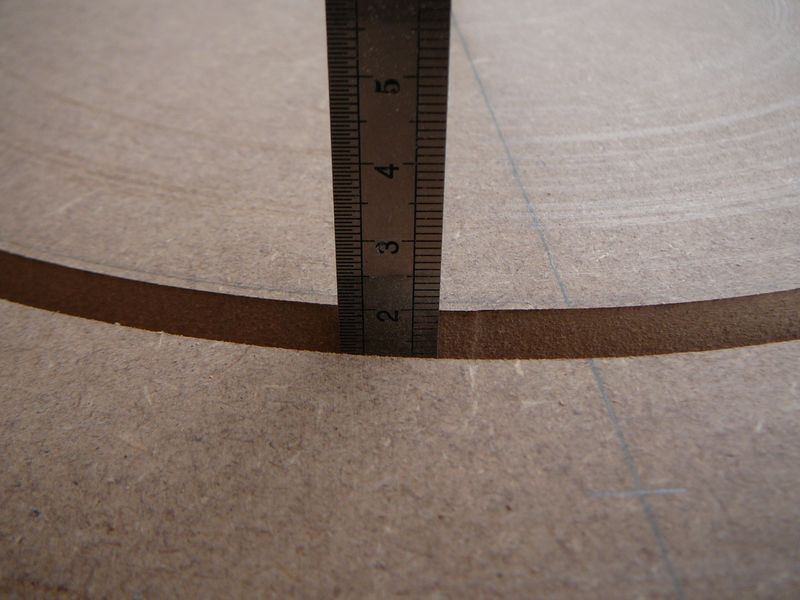

Et puis on attaque la découpe en vérifiant régulièrement la profondeur car au bout la découpe s'effondre, pas ici car je ne peux aller qu'à 2cm.
je fini à la scie les 2 MM restant pour avoir ça.

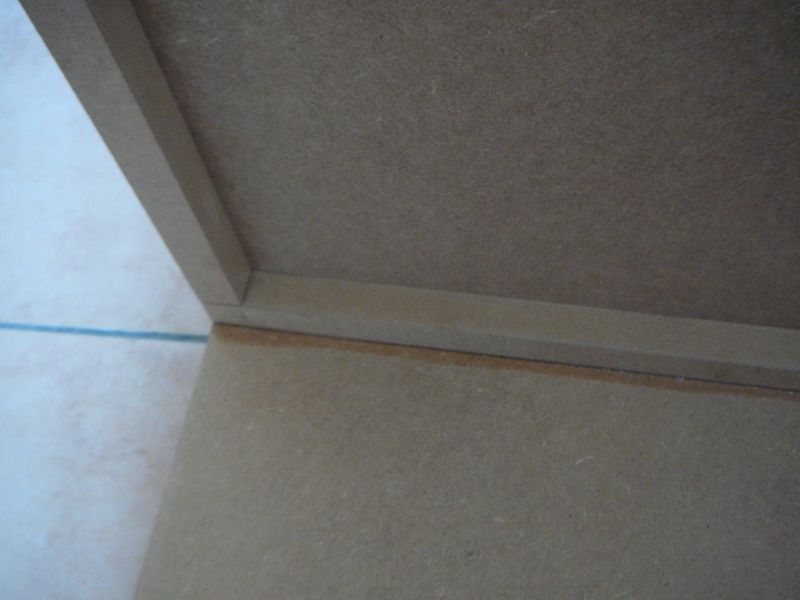

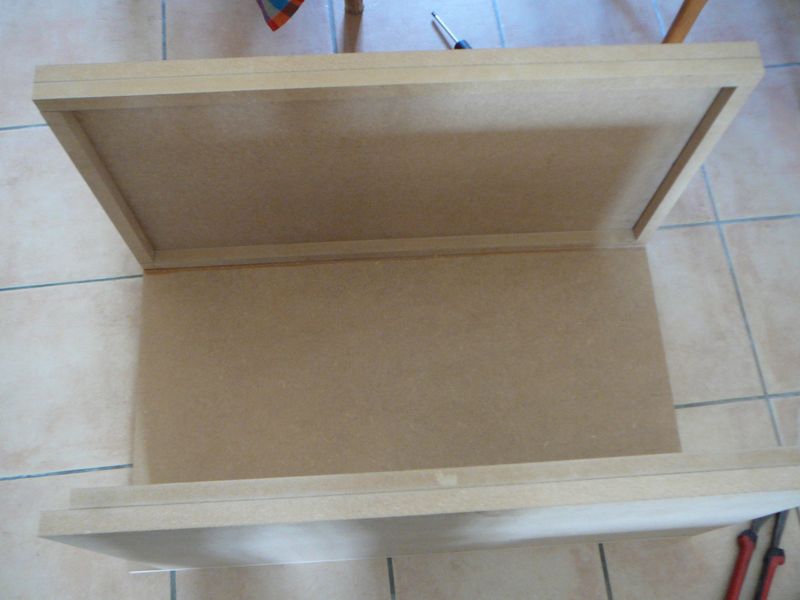

Et puis je positionne l'évent, il manque les supports arrière sur la photo.

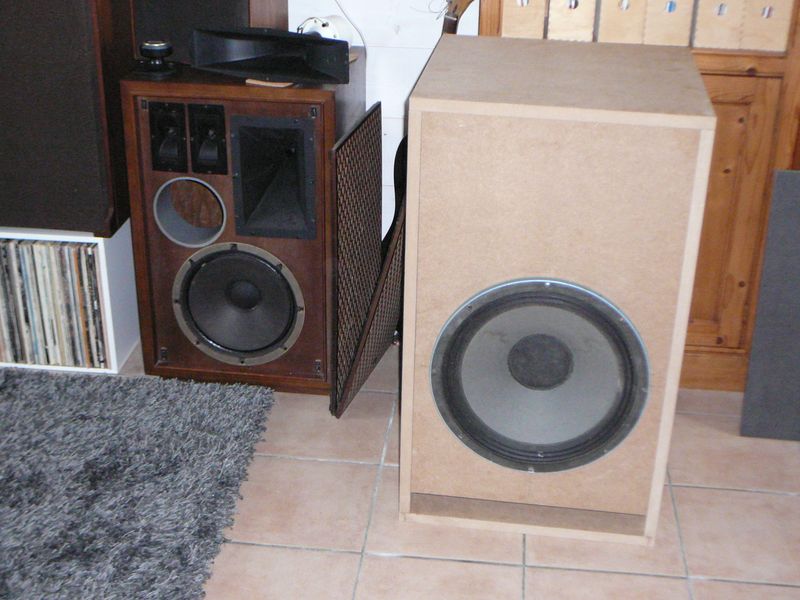

Pour finir le HP est positionné avec quatre grosses vis pour voir si tout va bien ;)
C'est pas mal, 30 kg vide et bien plus avec le HP en place mais on arrête là pour ce WE.
Elle est a peine plus grosse que la Sansui :D

allez hop à l'apéro maintenant...
Bonne soirée.
SONY addict-j'assume
Le bonheur n’existe pas. En conséquence, il ne nous reste qu’à essayer d’être heureux sans JL
Sans la musique la vie serait une erreur Fred N

Avatar du membre
phil du 95
Membre extraterrestre
Messages : 15272
Enregistré le : dim. 20 déc. 2009 18:33
Localisation : Nord est du Val d'Oise,proche de l'Oise et de la Corrèze parfois !

Re: Proto pour Celestion G15-100 et EV T 25

Message par phil du 95 »

Bon courage pour la suite ! JL
Et Mimi , elle en dit quoi............. ;) :gne:

Mon WAF me vire !! :/

Avatar du membre
hoplat
Membre V.I.P
Messages : 5651
Enregistré le : sam. 28 nov. 2009 10:16
Localisation : Dans le sud-ouest

Re: Proto pour Celestion G15-100 et EV T 25

Message par hoplat »

Elle dit que mes enceintes manque de grave, donc on y travaille :D :D
SONY addict-j'assume
Le bonheur n’existe pas. En conséquence, il ne nous reste qu’à essayer d’être heureux sans JL
Sans la musique la vie serait une erreur Fred N

Avatar du membre
Edith
Membre honoraire
Messages : 496
Enregistré le : mer. 13 mars 2013 16:31
Localisation : Poitou

Re: Proto pour Celestion G15-100 et EV T 25

Message par Edith »

très sympa l'astuce pour la découpe à la défonceuse, vivement la suite :+1:

Avatar du membre
Klemp
Administrateur du site
Messages : 6178
Enregistré le : lun. 2 juil. 2012 22:39
Localisation : Toujours dans mon terrier

Re: Proto pour Celestion G15-100 et EV T 25

Message par Klemp »

Bonjour Jean-Luc

Maintenant que tu as installé ce Celestion dans sa boite, j' espère que tu vas mettre en application ce dont on parle sur ce forum depuis bientôt 7 ans et que tu vas éviter de coller dans la même boite et sur le même plan les médium et aigu ... comme dans ton deuxième message :D .
Jean

Avatar du membre
vendin
Membre éminent
Messages : 1452
Enregistré le : lun. 17 mars 2014 21:09
Localisation : Noisy le grand 93

Re: Proto pour Celestion G15-100 et EV T 25

Message par vendin »

Edith a écrit :très sympa l'astuce pour la découpe à la défonceuse, vivement la suite :+1:
:hello:

Oui très sympa et si tu veux une astuce supplémentaire, utilise une planche de médium martyr, c'est pas le prix que ça coûte, et fixe la par en dessous avec l'outil de centrage et des serres joint de manière à pouvoir traverser la planche que tu usine avec la défonceuse.
Pascal.

Avatar du membre
pa@pa74
Membre éminent
Messages : 1974
Enregistré le : mer. 23 oct. 2013 11:11
Localisation : Haute-savoie

Re: Proto pour Celestion G15-100 et EV T 25

Message par pa@pa74 »

:hello: JL,
Je vais suivre ton post avec attention car je trouve courageux de se lancer dans la fabrication d'enceintes HR. :jap:
Comme tu as choisi le W.E. de Pâques pour démarrer ce montage,j'ai pensé que tu nous faisais celles-ci:
:lol2:
Claude

Le prix s'oublie, la qualité reste... ( Michel Audiard "Les Tontons flingueurs" )

Avatar du membre
Berlioz
Membre honoraire
Messages : 275
Enregistré le : lun. 14 oct. 2013 14:37
Localisation : Bretagne

Re: Proto pour Celestion G15-100 et EV T 25

Message par Berlioz »

Cela fleure bon le grandiose elles vont envoyer à coup sûr.
A le HR perso cela me rappelle ma jubilation quand j'ai commencé les miennes.

J'en suis toujours aussi ravi, ce weekend mon vieux Papa qui a une affection particulière pour la célèbre Toccata et fugue en ré mineur de Bach et mon beau père pianiste amateur l'ont écouté (la version de Michel Chapuis), a font les ballons. Il fallait voir leurs yeux, mon papa "c'est terrible" et mon beau était littéralement collé à sa chaise. Nous étions dans une cathédrale!

Tu va te régaler, je jubile avec toi! :yes!:
Ampli Tektron EL84 / CD Marantz 6006 / Platine vinyle D.Drive Brandt by Sanyo / Tuner Pioneer TX-9500 II
RX6 & DIY Pacific HR- large bande 31cm
La musique me rend meilleur. :casque:
