La Radiotechnique - Type P10

Message par Unic »

:cow:

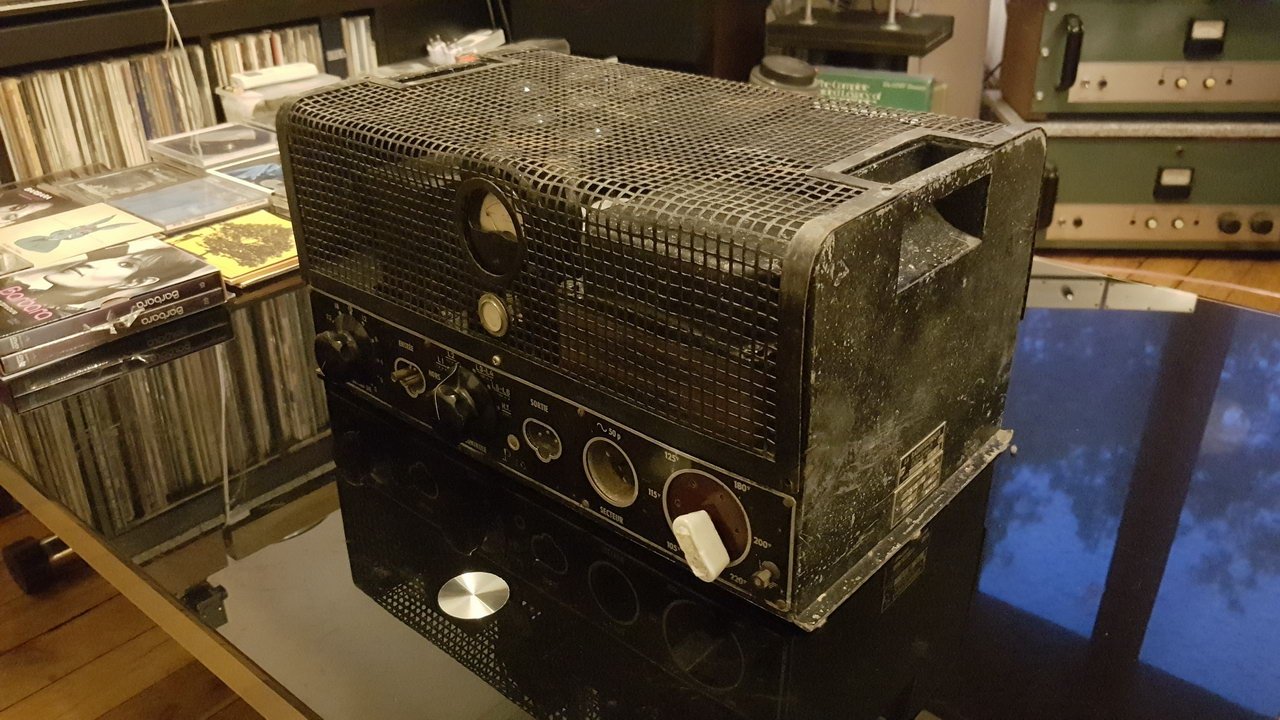

Je vais vous présenter sommairement un amplificateur que je possède depuis de nombreuses années.
Il est dans son jus et je ne possède aucun document technique décrivant son schéma.

C'est un amplificateur de référence P10 fabriqué par La Radiotechnique en 1941.

Période trouble de l'histoire française, vu la date du marché, la commande a été sans doute faite par les occupants allemands ou le régime de Vichy.
Voir -> http://siteedc.edechambost.net/CSF/Radiotechnique.html
.
.
Les tubes embarqués :
1 x 5Z3 (redresseuse)
2 x 6C6 (entrée)
4 x RT R120 (puissance)

Double push-pull ?
Tubes en parallèles ?
.
.
Transfo d'entrée
.
.
Transfo de sortie (pas de détail d'impédance primaire ou secondaire).
.
.

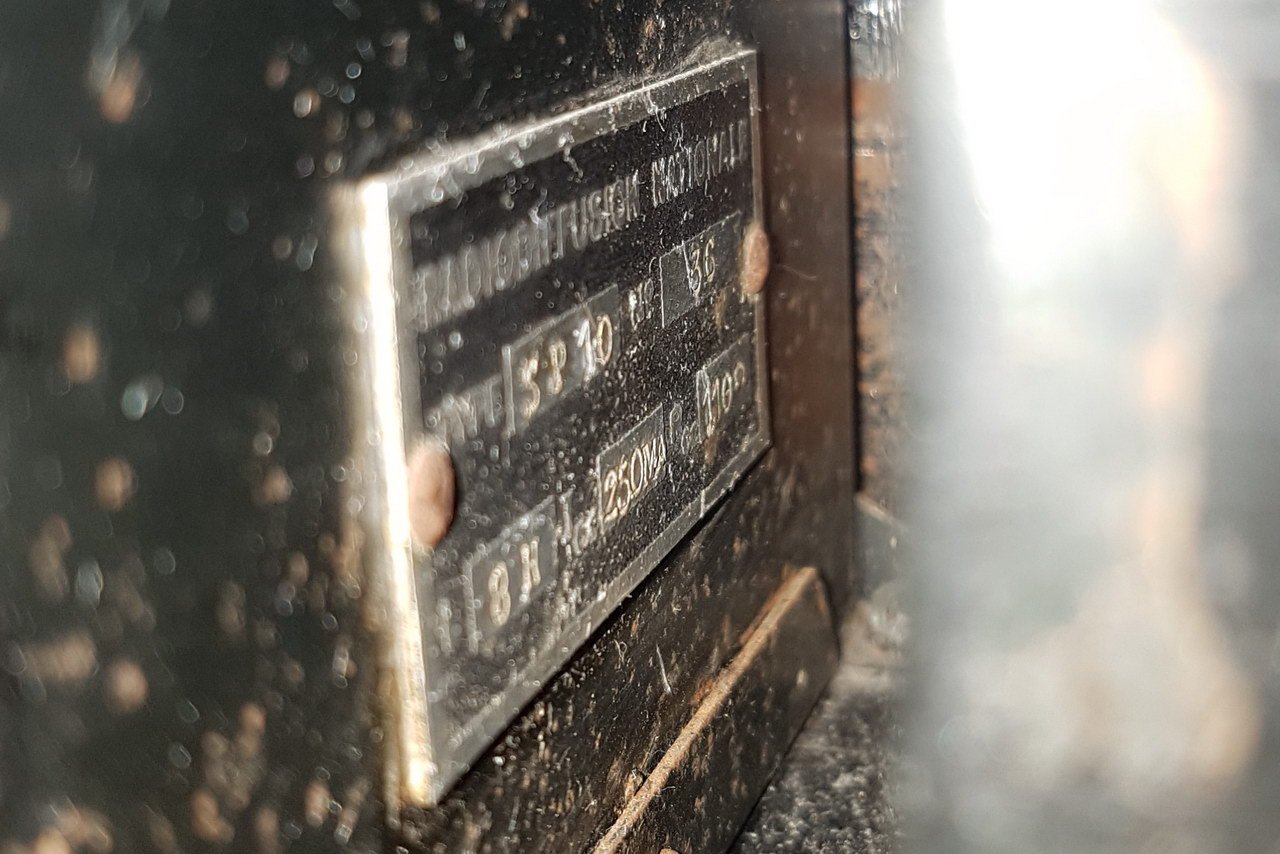

Self 8H /250 mA / 110R
.
.
La réfection serait possible, mais compliquée.
Commutateur de contrôle à revoir, potentiomètre de volume à fils résistants qui gratte un peu.

En revanche les R120 sont encore en état d'utilisation.
Va=250V / Vf=6,3V / Vg=-35V / ia=60mA (NOS).
.
Music was better when ugly people were allowed to make it.
Padawan
Membre éminent
Messages : 1128
Enregistré le : ven. 18 juil. 2014 11:40
Localisation : Grenoble

Re: La Radiotechnique - Type P10

Message par Padawan »

pfffiuuu c'est un monstre antédiluvien !! :miam:
Avatar du membre
Klemp
Administrateur du site
Messages : 6306
Enregistré le : lun. 2 juil. 2012 22:39
Localisation : Toujours dans mon terrier

Re: La Radiotechnique - Type P10

Message par Klemp »

Bonjour mon ami :hello: et bravo à toi pour cette trouvaille :)

Excellent tube que cette R120 à chauffage indirect avec de très bons souvenirs d' écoute à la MDA dans les années 80 ainsi que chez des amis à Versailles.

Si tu pouvais restaurer le commutateur et le potentiomètre ce serait bien 8-)
Jean
Avatar du membre
6336A
Membre no life
Messages : 2667
Enregistré le : mer. 27 févr. 2019 09:20

Re: La Radiotechnique - Type P10

Message par 6336A »

La petite R120, certainement la triode (à chauffage indirect, cad que la cathode est séparée des filaments, ce qui d'ailleurs la rend plus silencieuse qu'une 2A3 par exemple) française la meilleure avec l'énorme TM100, mais cette dernière est plutôt à rapprocher d'une 845.
J'aime beaucoup la R120 dans l'aigu. Si le transfo de sortie est de bon niveau, c'est à dire si la phase ne s'escagasse pas de plus de 20° à 20 Khz avec un courant disons de 80 mA au primaire, on a un aigu très clair, piqué, défini, bref de qualité pourvu que le tweeter le soit également.
NAN !
Jean-François Robert, apprenant en électronique.
Avatar du membre
Unic
Super Modérateur
Messages : 4345
Enregistré le : mer. 24 mars 2010 16:24
Localisation : Val-de-Marne (94)

Re: La Radiotechnique - Type P10

Message par Unic »

Klemp a écrit : jeu. 20 oct. 2022 09:56 Bonjour mon ami :hello: et bravo à toi pour cette trouvaille .
Si tu pouvais restaurer le commutateur et le potentiomètre ce serait bien.
:cow: Jean,

Ce serait que pour la beauté du geste, car l'ampli est fait pour attaquer des lignes longues (100V ou plus).
La propagande devait porter loin ! :whistle:

La résistance du bobinage secondaire relevée en sortie HP est de 12 Ω ; ce qui corrobore l'inscription du transfo de sortie Zs 150 (impédance de sortie, sans doute Ω).
Une sortie pour HPs standard (impédances 4-8-16Ω) devrait avoir un secondaire de l'ordre de 0,5 à 1,2Ω. :spamafote:
Klemp a écrit : jeu. 20 oct. 2022 09:56Excellent tube que cette R120 à chauffage indirect avec de très bons souvenirs d' écoute à la MDA dans les années 80 ainsi que chez des amis à Versailles.
Un projet est à l'étude pour utiliser ces R120 car j'ai récupéré des transfo Millerioux JHB54B, vendredi dernier.
http://6bm8.lab.free.fr/docs_en_stock_736.htm

:miam:
Music was better when ugly people were allowed to make it.
Avatar du membre
Unic
Super Modérateur
Messages : 4345
Enregistré le : mer. 24 mars 2010 16:24
Localisation : Val-de-Marne (94)

Re: La Radiotechnique - Type P10

Message par Unic »

6336A a écrit : jeu. 20 oct. 2022 10:06La petite R120, certainement la triode (à chauffage indirect, cad que la cathode est séparée des filaments, ce qui d'ailleurs la rend plus silencieuse qu'une 2A3 par exemple) française la meilleure avec l'énorme TM100, mais cette dernière est plutôt à rapprocher d'une 845.
L'année dernière, j'ai eu entre les mains des SFR E60M, pour vérifier leur état. Des tubes magnifiques ! :love:
Ce sont des tubes proches de la TM100, non ?

https://forums.melaudia.net/showthread.php?tid=251
Music was better when ugly people were allowed to make it.
Avatar du membre
6336A
Membre no life
Messages : 2667
Enregistré le : mer. 27 févr. 2019 09:20

Re: La Radiotechnique - Type P10

Message par 6336A »

Oui, effectivement. tous deux ont un recul de grille moins profond comparés à la 845, ce qui permet de concevoir un étage d'attaque plus facilement.
Mais comme indiqué dans le lien, impossible de descendre au primaire sous les 5K sous peine de forte distorsion. 10K est ce qu'il convient le mieux.
Et bobiner un transfo de primaire 10K avec un isolement suffisant pour ce genre de tubes n'est pas évident... voilà pourquoi je pense que c'est plus les défauts du transfo que l'on entend que celui des tubes. La 845 tout comme la TM100 sont encore plus linéaires qu'une 300B.
Mais obtenir 6.5W RMS en sortie à environ 0.5% de distorsion H2 et encore moins de H3 n'est, toujours en 2022, possible que pour ce type de tubes si l'on n'utilise pas l'artifice "magique" de la contre réaction.
NAN !
Jean-François Robert, apprenant en électronique.
Avatar du membre
Petitloup54
Membre éminent
Messages : 1553
Enregistré le : dim. 6 janv. 2013 10:55
Localisation : nancy

Re: La Radiotechnique - Type P10

Message par Petitloup54 »

:hello: Pedro
Bel objet :miam:
Si tu vends tes r120, je suis preneur :yes!:
Avatar du membre
Unic
Super Modérateur
Messages : 4345
Enregistré le : mer. 24 mars 2010 16:24
Localisation : Val-de-Marne (94)

Re: La Radiotechnique - Type P10

Message par Unic »

Petitloup54 a écrit : jeu. 20 oct. 2022 14:00Si tu vends tes r120, je suis preneur :yes!:
Salut Fred,

Tubes trop précieux pour être vendus, désolé. :D
Music was better when ugly people were allowed to make it.
Avatar du membre
Klemp
Administrateur du site
Messages : 6306
Enregistré le : lun. 2 juil. 2012 22:39
Localisation : Toujours dans mon terrier

Re: La Radiotechnique - Type P10

Message par Klemp »

Les transfos et self "Laboratoire Industriel d' Electricité" sont également de très belle qualité ..... c' est ce qui deviendra "L.I.E Belin" utilisé à foison dans les années 1940, 50 et 60 par la RTF.
Jean
