Gaillard Amplificateur "Europe" Push pull EL84

[chm]

Bonjour,

Je fais du rangement et de la place mais là il s' agit d' une rentrée.
Un amplificateur Gaillard même s' il n' est pas "mint", loin de là, impossible de le laisser prendre je ne sais quel chemin,
sa vraie direction c' est, la maison ! Et puis sa patine n' est pas sans charme. Charme aussi de lui restituer ses caractéristiques
initiales, son schéma initial, car je ne sais pour quelles raisons, mauvaises, il a subi quelques outrages, une remise en route rapide et bâclée ?
Cet amplificateur possède une voie aigüe dédiée à un HP statique. Tout ce qui la constitue a été enlevé, même l' embase du tube, un ECL82.
Je peux vaguement comprendre, son usage est peu probable, mais tout de même !
Les potentiomètres de réglages, équilibrage et polarisation ont de même pris une direction inconnue, et dans la même veine le câblage a été "allégé".
Le capot du transformateur de sortie et le couvercle du fond gisent quelque part.
Pas encore "testé" il fonctionne d' après le vendeur, avec de la ronfle. Il n' est pas à l' origine de ces "modifications".
Une fois remis en route il pourra alimenter en haute tension et en 6,3v le pré ampli Gaillard, et recevoir de lui une modulation de qualité toute familiale.
Un deuxième ampli est désiré... Le pré ampli est stéréo...


Christophe

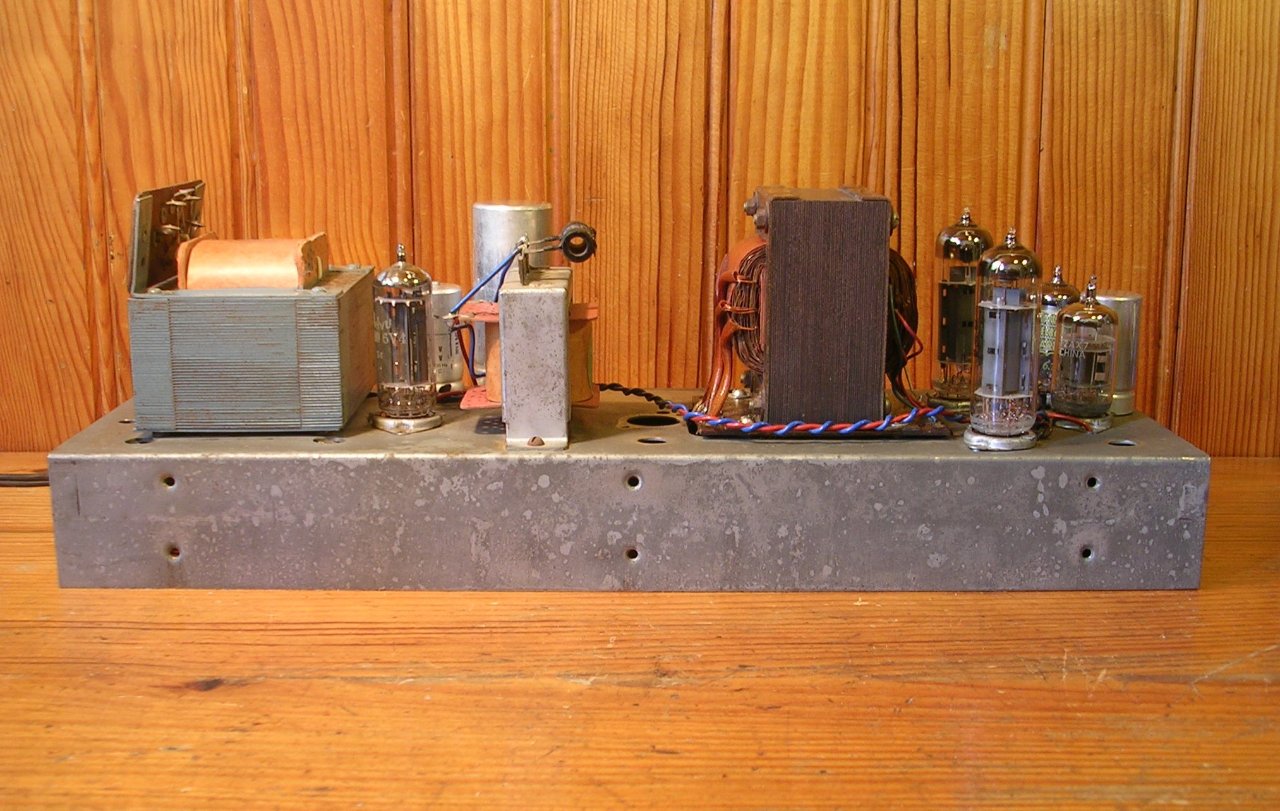

DSCN1344 (2).JPG (417.91 Kio) Vu 15911 fois



D'autres photos et le schéma vont suivre

[6336A]

Bonjour Christophe

D'après ce que je vois, il a été modifié pour en faire un push pull monaural de EL84, avec une EF86 en entrée et une ECC83 en déphaseuse, c'est tout simplement ce bon vieux schéma Mullard/Phillips.
La valve redresseuse est une 6X4 ou une EZ80/6V4 ?

[LeTOF]

Bonsoir Christophe,

Joli , dommage de ne pas avoir le deuxième ...
Le transfo de sortie semble être un Supersonic (w8 ou w12) .....

[chm]

Bonsoir Jean François et Christophe,

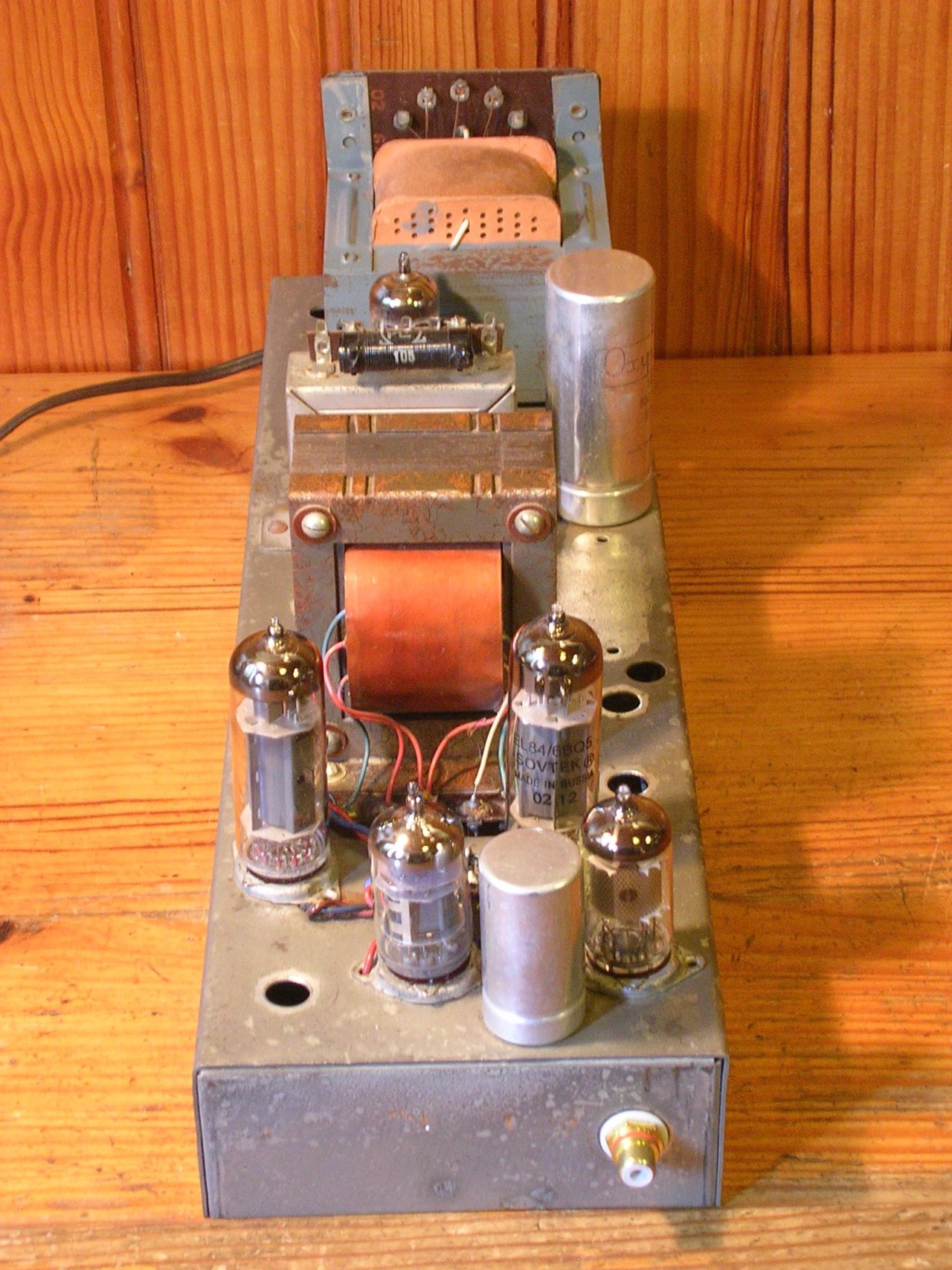

Quelques photos supplémentaires et le schéma.
En dehors du circuit autour du tube ECL32 ce sont essentiellement les réglages qui ont été supprimés, équilibrage du déphasage
et polarisation des EL84. Je vais les réinstaller. Ainsi que des éléments du circuit "aigu". (aussi pour boucher les trous !)
Le schéma correspond en fait à ce qui est implanté. Un ultra linéaire ?
Oui, je n' ai pas le second mais un Audiotecnic A 515, successeur proche, et esseulé, pourrait retrouvé du travail, après avoir vérifié et éventuellement
adapté les tensions pour le pré ampli.



Christophe

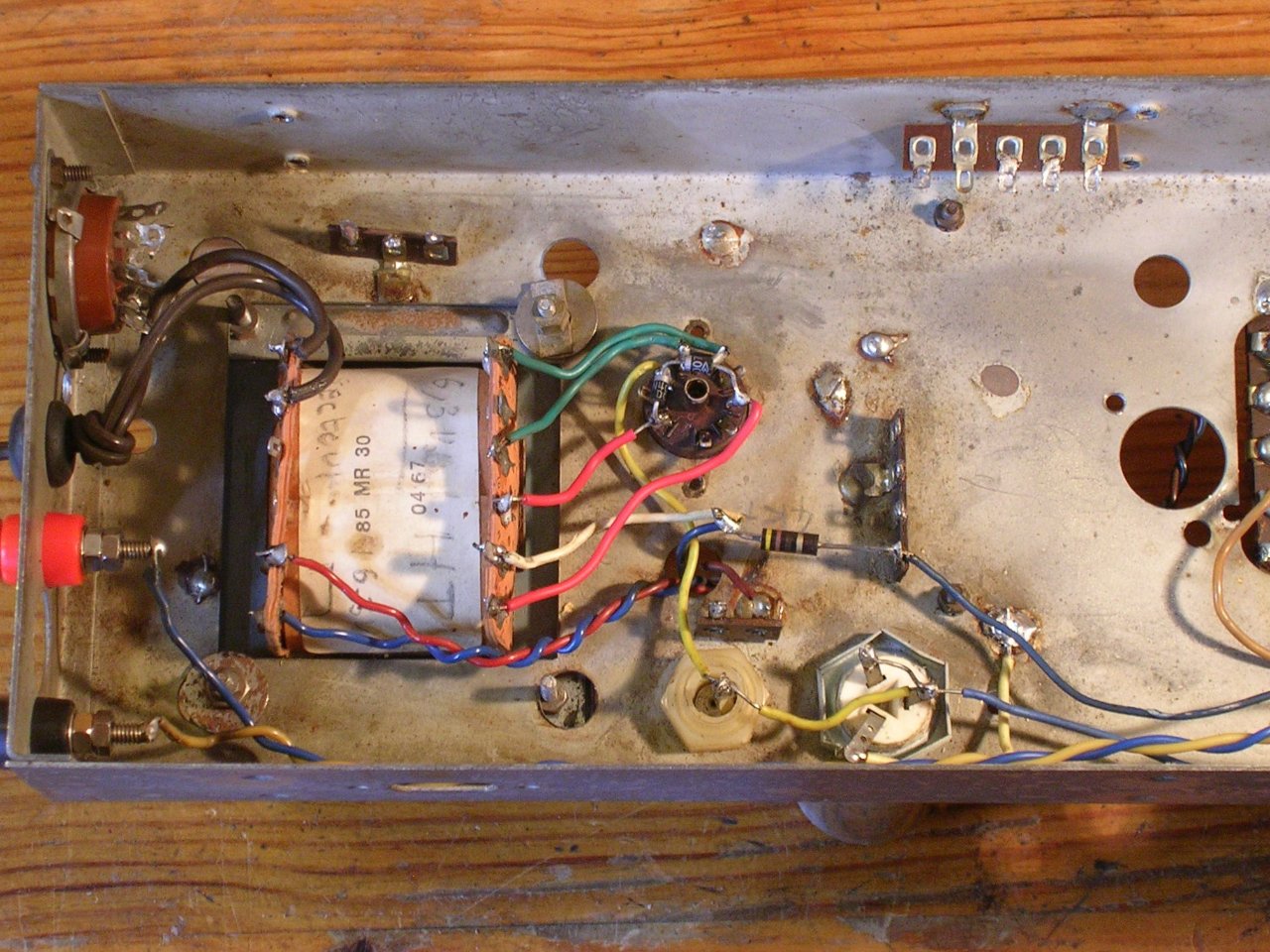

Des diodes sur la redresseuse EZ80 installée, la bonne étant une EZ81 !




Il a bien tourné.


335v, cela ne commence t il pas à être élevé pour des EL84 de base ?
Qu' est ce qu' une self statique ?

Gaillard Schéma de l'Amplificateur Europe.jpg (383.88 Kio) Vu 15879 fois

l' amplificateur pouvait être livrer en kit. Je me demande si ce n' est pas le cas pour celui ci.

Gaillard implantation Amplificateur Europe.jpg (486.7 Kio) Vu 15879 fois

[LeTOF]

C'est curieux les diodes sur le socket de l'ez81 ??
Un bricolage pour utiliser l'ampli sans l'ez81 ??

[chm]

Oui c' est curieux, pour "épauler" la EZ80 , ou fonctionner sans ?

[Brice H de C]

Oui c'est très commun sur les amplis guitar. Au cas ou le tube rectificateur arc, les diodes protègent le reste.

Tres sympa ce petit ampli.

[chm]

Question; dans le cas de diodes en doublure du tube redresseur que ce passe t il, redressement par diode et ou par valve ?
Dans le cas présent ce n' est pas d' origine.

Christophe

[6336A]

Bonjour Christophe

Dans le cas présent, les diodes 1n4007 ont été montées pour précisément se passer de la EZ81. Si tu remets celle-ci sur le support, ça ne va pas le faire du tout. C'est soit la EZ81, soit les 1N4007.
En guitare, notamment chez Mesa Boogie, on place effectivement des diodes, mais après les anodes, pas entre le transfo et celles-ci. Mesa place alors un sélecteur qui permet de choisir le mode de redressement, ils appellent ça le "rectifier select". Le guitariste choisit alors soit solid state c'est à dire par diodes silicium, soit vacuum, c'est à dire par valve, souvent la 5AR4.

[chm]

Bonjour Jean François,

Merci pour la réponse.
Dans ces amplis à double redressement possible le "son" est il modifié suivant celui ci ?

Christophe
