Je vous présente mon préamplificateur à tubes NAGRA PL-P créé en 1997 par Jean-Claude Schlup,
l’ingénieur qui a aussi conçu l’électronique de l’enregistreur numérique à bandes Nagra D.

Nagra PL-P face avant

Nagra PL_P_0244.jpeg (718.12 Kio) Vu 7298 fois

Il était fabriqué en Suisse et monté à la main. Il est maintenant « vintage », remplacé par trois nouvelles générations de préamplificateurs Nagra ( qui sont des préamplificateurs de ligne à tubes : le Nagra PL-L en 2001, le Nagra Jazz en 2012, le Nagra Classic Preamp en 2016)
Son boitier est en aluminium usiné CNC , qui lui donne un air de famille avec le célèbre magnétophone Nagra IV-S. Il pèse 4,45 kg avec ses accumulateurs et mesure 310 x 254 x 76mm.

Modulomètre éclairé


Il fonctionne sur batteries ( 8 accus rechargeables Ni-Cd de type D 4,5 Ah en 2 bâtons de 4 ). Comme le Nagra D, il a un chargeur externe PLP-CCC3.

Chargeur externe PLP-CCC3


Il est donc portable et autonome pendant 1 h 30. Les convertisseurs DC-DC permettent de s’affranchir de toute composante alternative, assurer une alimentation pour tous les étages, élever la tension pour les anodes des tubes et procurer une tension continue pour les filaments de chauffage.

Il fonctionne avec 8 tubes : 3 x 12AT7 ( ECC81), 5 x 12AX7 (ECC83).
Tous les tubes sont testés 12 heures en usine et subissent 400 mesures avant d'être sélectionnés !
Les schémas de sont pas disponibles mais il est possible que les 12AT7 fonctionnent en cathode follower.

ECC81/12AT7 et ECC83/12AX7


2 compteurs temporels, ressemblant à des petits thermomètres, montrent le temps d’utilisation des tubes jusqu’ à 5000 heures.
Après 5000 heures il est temps de changer tous les tubes.

Accus en bleu, compteurs temporels


Les 2 transformateurs, à droite, ressemblent à de vieilles sonnettes de vélo.

Entrées :

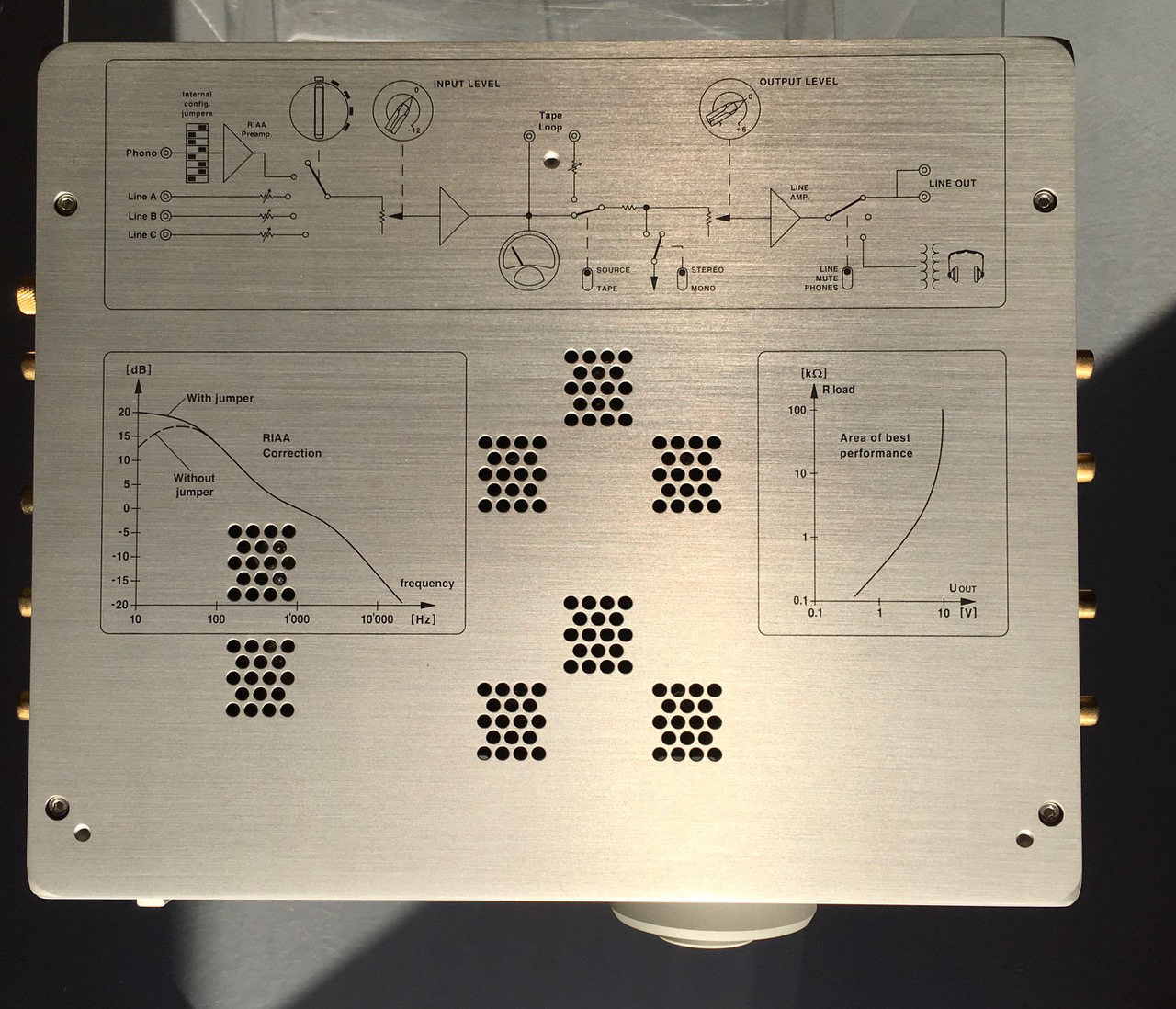

Sérigraphie sur le dessus

Nagra PL_P_4.jpeg (1001.89 Kio) Vu 7298 fois

- Il possède une entrée phono universelle ( MC et MM ) totalement paramétrable ( 2 RIAA EQ, des petits commutateurs internes pour les diverses options de capacitance et résistance de la tête de lecture ) .
- 3 entrées ligne ( A, B, C) .
- Une boucle pour la fonction d’enregistrement externe.
- La sélection des entrées est un bouton rotatif typique de chez Nagra.
- Le niveau du gain est réglable par deux grands potentiomètres en façade ( 37 mm de diamètre ).

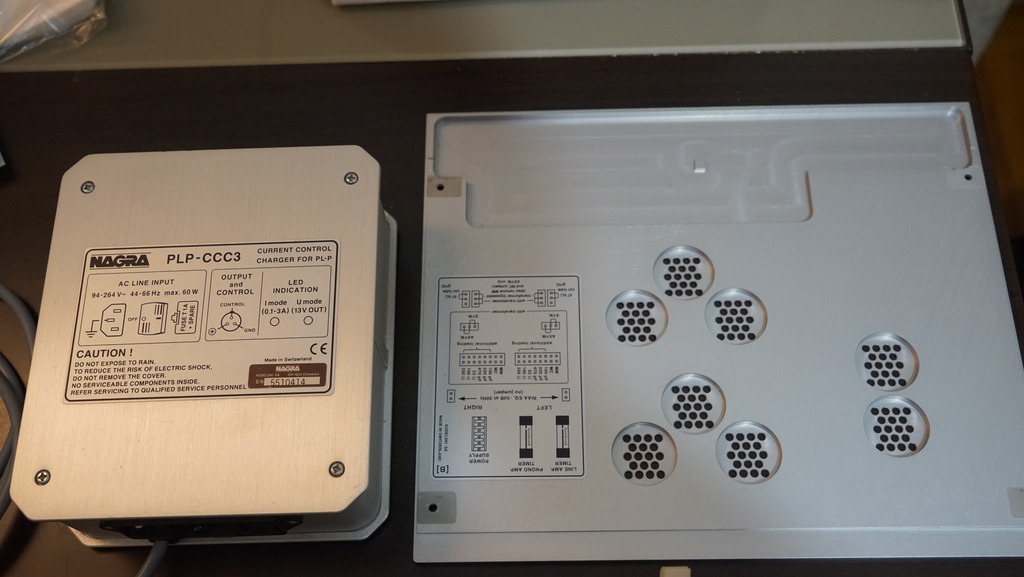

Chargeur, paramétrage de l'entrée phono


Sorties :

1/ réglée par seul potentiomètre sur le panneau avant, à droite du modulomètre. Ce potentiomètre a les mêmes dimensions que celles des potentiomètres d’entrée.
Le circuit de sortie fonctionne en classe A.
2/ Le circuit TAPE LOOP - TO EXT raccourcit le trajet de signal en shuntant l'étage de sortie, 2 tubes et des composants passifs. Le résultat est audible et bien salué comme plus musical !! On se prive toutefois de l'écoute au casque.

Le modulomètre fournit une multitudes d’indications, avec 2 aiguilles ( verte et rouge ).

Nagra_PL-P_flyer.pdf

Nagra PL-P flyer

(460.14 Kio) Téléchargé 2224 fois

[Miurada]

Magnifique acquisition. Pour moi, le plus bel ampli "moderne". Cette marque est une des rare actuel a faire rever...

[Klemp]

Bonjour

Magnifique acquisition. Pour moi, le plus bel ampli "moderne". Cette marque est une des rares actuelle à faire rêver...

C' est un préamplificateur ... pas un ampli

Il fonctionne sur batteries ( 8 accus rechargeables Ni-Cd de type D 4,5 Ah en 2 bâtons de 4 ). Comme le Nagra D, il a un chargeur externe PLP-CCC3.

C' est un appareil que j' ai eu en "prêt" pour essai il y a une vingtaine d' années, en fait l' exemplaire qui avait servi aux bancs d' essais dans la NRDS et Prestige audio Vidéo. Je l' ai conservé quelques mois et l' avais installé en lieu et place du Marantz model 7 sur mon système HR.

Je le trouvais vraiment excellent sur batteries, et beaucoup moins bon sur secteur. J' avais essayé de nombreuses cellules bobines mobiles sur son étage phono et son accord avec l' EMT XSD15 me plaisait beaucoup.

Le problème était (à l' époque) la faible durée d' utilisation sur l' étage phono .... 45 minutes ... et hop ... plus rien ... plus de son ! .

2 faces de disque en autonomie ... c' est un peu léger.

Le prix était "indécent" en 1997 .... 66000frs c' est à dire plus de 10000€ ... au moins 15000€ réactualisé.

[Antivolt]

Bonjour

Je le trouvais vraiment excellent sur batteries, et beaucoup moins bon sur secteur. J' avais essayé de nombreuses cellules bobines mobiles sur son étage phono et son accord avec l' EMT XSD15 me plaisait beaucoup.

Le problème était (à l' époque) la faible durée d' utilisation sur l' étage phono .... 45 minutes ... et hop ... plus rien ... plus de son ! .

2 faces de disque en autonomie ... c' est un peu léger.

Le prix était "indécent" en 1997 .... 66000frs c' est à dire plus de 10000€ ... au moins 15000€ réactualisé.

Bonjour,

Je confirme cette dépendance du fonctionnement sur les accumulateurs.Elle était initialement voulue ( filiation avec le Nagra D qui doit être toujours en charge). Il est toujours possible de le faire fonctionner en même temps qu'il se charge : le PLP-CCC3 n'est toutefois pas une alimentation externe, c'est un chargeur intelligent qui veille à l'équilibre des 8 cellules D. La recharge de 14 h se fait automatiquement lorsqu'on commute sur OFF.

(HS :Le préamplificateur Nagra PL-L fonctionne, lui, sur le secteur seulement.)

Il faut noter que le Nagra PL-P a une connectique Lemo pour le chargeur et une connectique RCA / CINCH pour les entrées et les sorties. D'où la perplexité et les critiques qui n'ont pas manqué, quand Nagra a fait de ce préamplificateur celui des blocs mono Nagra VPA 845 : la première version des VPA 845 avait une seule entrée XLR... Ce qui montre que nos amis helvètes sont parfois faillibles.

Il existe un moyen inattendu d'améliorer encore la qualité sonore de ce Nagra PL-P, même branché sur le secteur : on parle de hot-rodding comme pour dire gonfler une voiture. C'est utiliser le circuit TAPE, qui raccourcit le trajet du signal.
Les deux potentiomètres de gain règlent alors le volume. La revue Stereophile a vraiment pointé l'amélioration de la chaîne Nagra PL-P + Nagra VPA 845 x 2 dans cette configuration.

Quant au prix du High End Nagra neuf il est effectivement indécent. Toutefois sur le marché de l'occasion, le rapport Q/P devient plus attractif.

Image du dernier jour, présentation dans une autre vie : le Nagra Série Noire SNST

Nagra portable " Série Noire "

Nagra SNST.jpg (540.45 Kio) Vu 6821 fois

[SidSmith]

C'est du lourd ! Merci pour cette belle présentation !
