Philips L3F21T radio à transistor

[audelle]

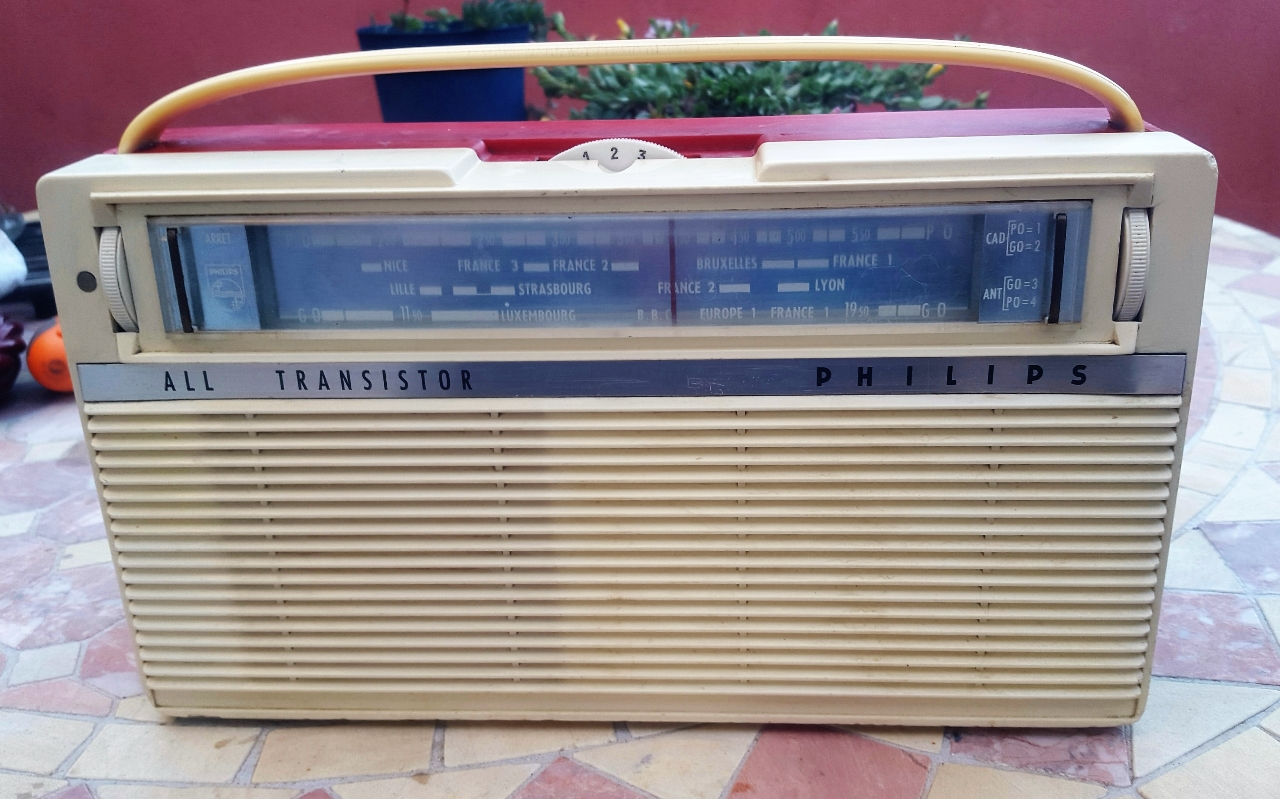

De la brocante de dimanche dernier, ce joli transistor de 1962, bien propre maintenant, bel état esthétique.

Philips transistor.jpg (709.2 Kio) Vu 13132 fois

Déception !, il est muet. Un léger souffle ....il n'est peut-être pas mort !.....quelques craquements aux stations.....C'est tout

Où dois-je chercher ?


Philips transistor schema.pdf

(281.65 Kio) Téléchargé 1056 fois

Pourrez-vous m'aiguiller, je ne peux pas poster dans " pannes ". Merci à vous

[americanradios]

Effectivement il a fait une belle toilette.
Dommage que le schema ne montre que la partie HF et MF.
Première chose à faire c'est de nettoyer les contacts de piles, ceux des boutons de changement de gamme, le potar de volume et le condensateur variable.
Deuxième chose changer le chimique de l'alimentation : le premier après les piles.
Ensuite, vérifier les tensions si égales à celles du schéma mais je pense qu'il fonctionnera après les deux premières étapes...

[americanradios]

Voici un lien vers le schema complet : from dostsf
http://retro-forum.com/download/file.php?id=55414

[americanradios]

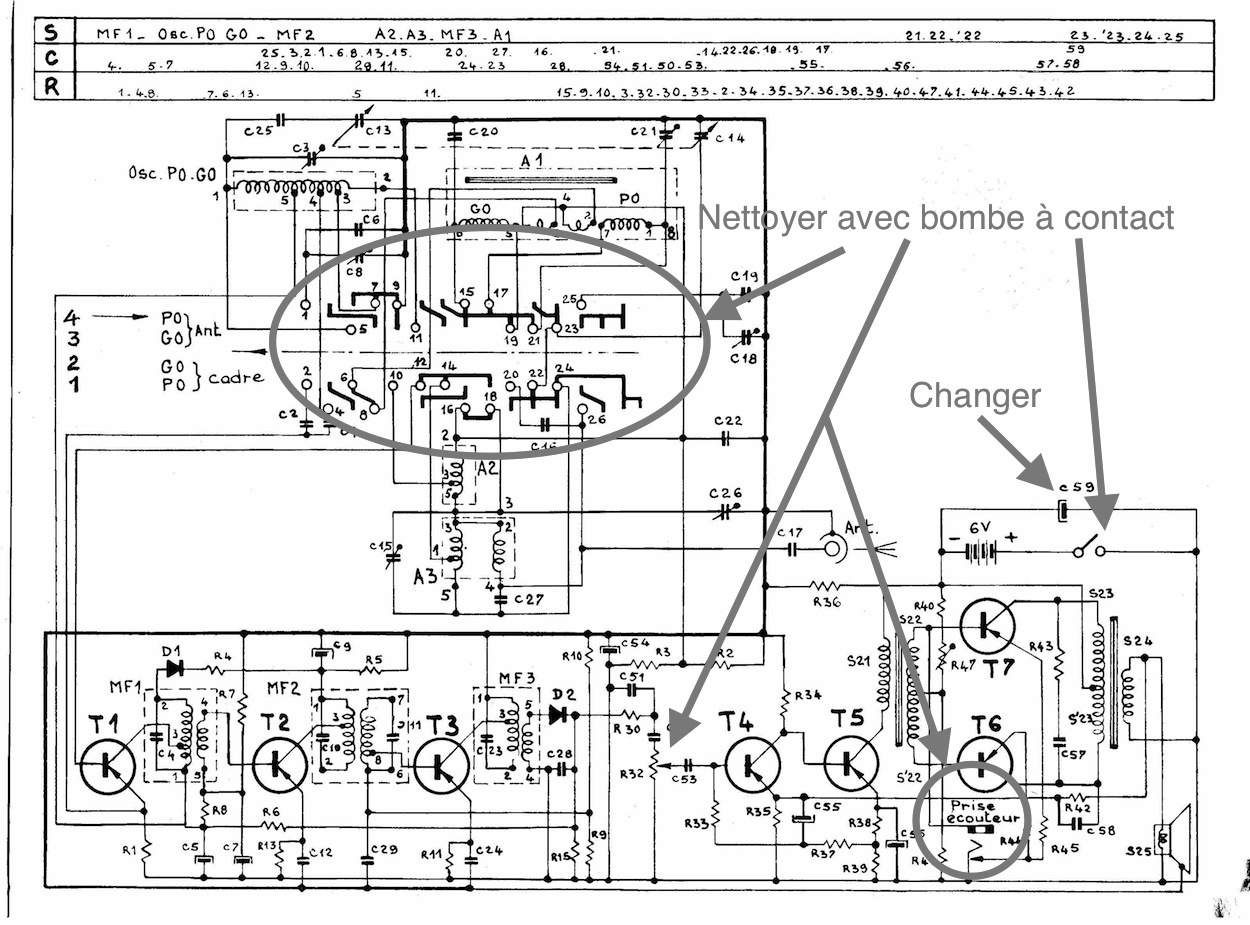

Et voici un petit plan d'occupation pour les jours prochains

[audelle]

Marc
Merci de t'intéresser à mes " bricolages "!
Je dois avouer que je ne sais pas lire un shéma seule ! voilà un nouveau projet d'étude pour les années à venir......

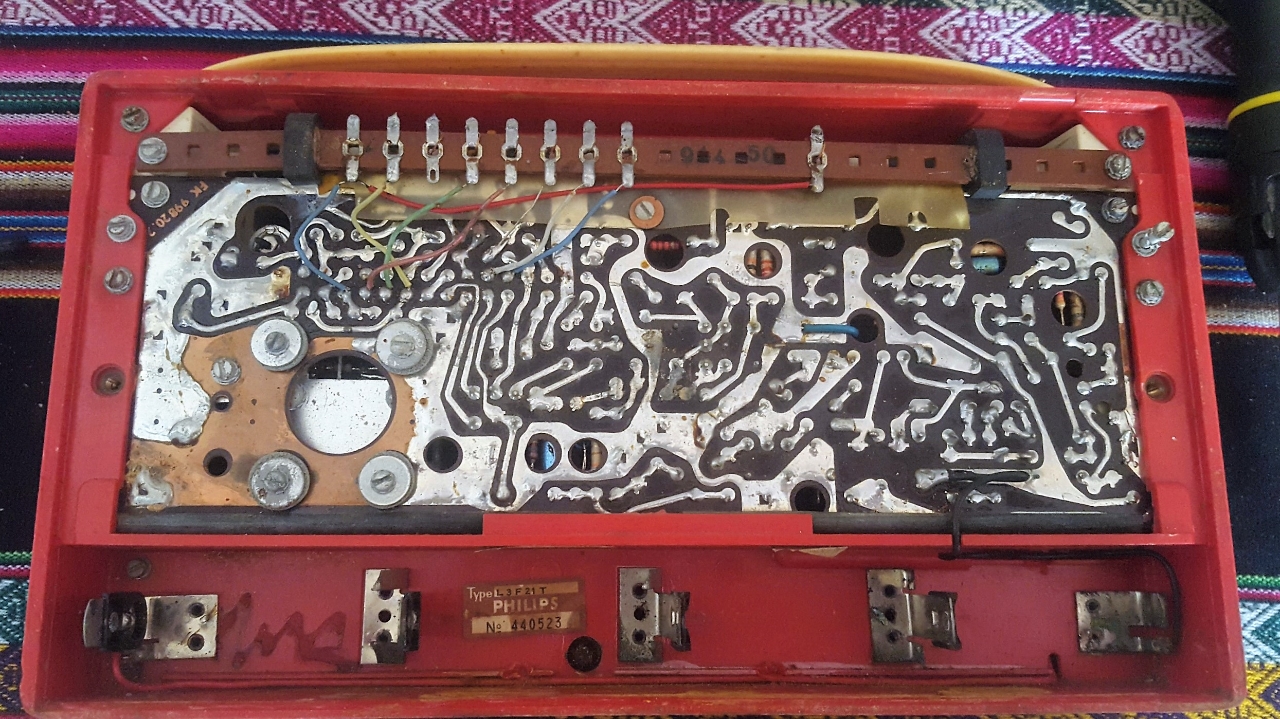

Sur la photo que je joins, peux-tu me donner les mêmes indications que sur le shéma ?, ( si tu as le temps, bien entendu ? )
Il faut aussi que je me rachète un multimètre .....

Bonne journée
Claudine

[americanradios]

Pas de problème mais il me faut d'autres photos et en plus cela fera une présentation de l'objet...

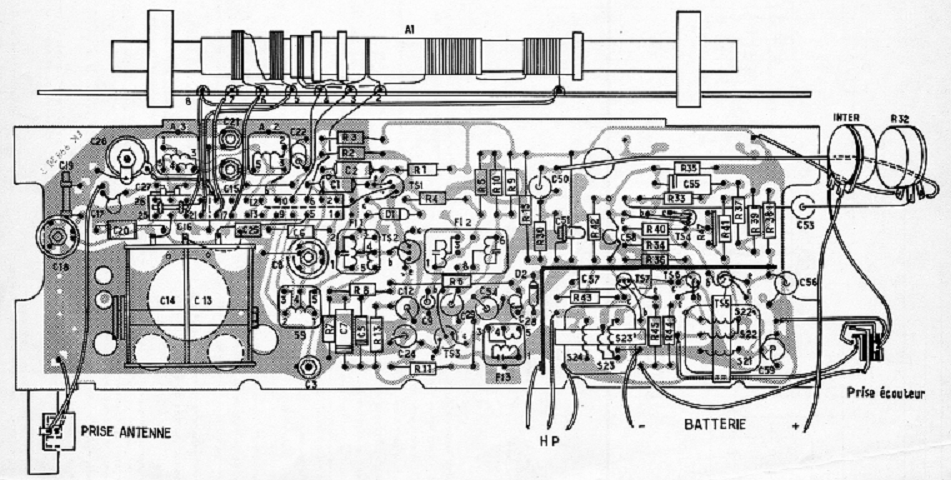

Une vue du circuit imprimé du côté des composants.

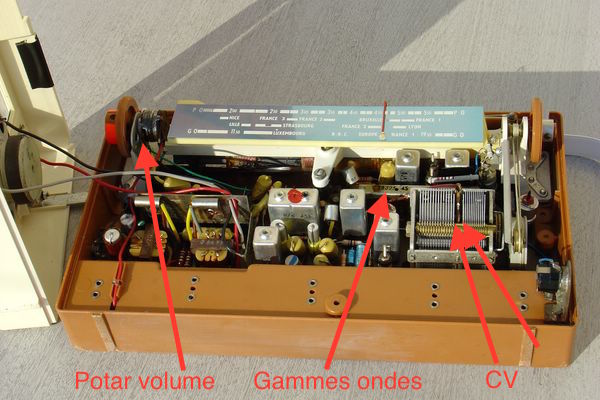

des vues latérale sans le boitier plastique bien sur pour repérer les contacteurs de gammes d'ondes.
EDIT : Pas la peine, j'ai trouvé sur le net.
De préférence il faut choisir une bombe de nettoyant contacts "HF" celà évite de modifier "jusqu'à séchage complet" les valeurs des composants traités... Et il faut en mettre pas mal et surtout agiter les contats +++

[audelle]

J'ai bien, bien nettoyé avec la bombe et j'ai bien, bien agité les contacts.....!
Je capte RMC et de très, très loin Europe 1
Mais le son est variable et peut disparaître, je dois déplacer l'aiguille........

Le potar crachouille encore....

J'ai bien agité mes neurones aussi à étudier ce schéma et à comparer avec ce que je vois !

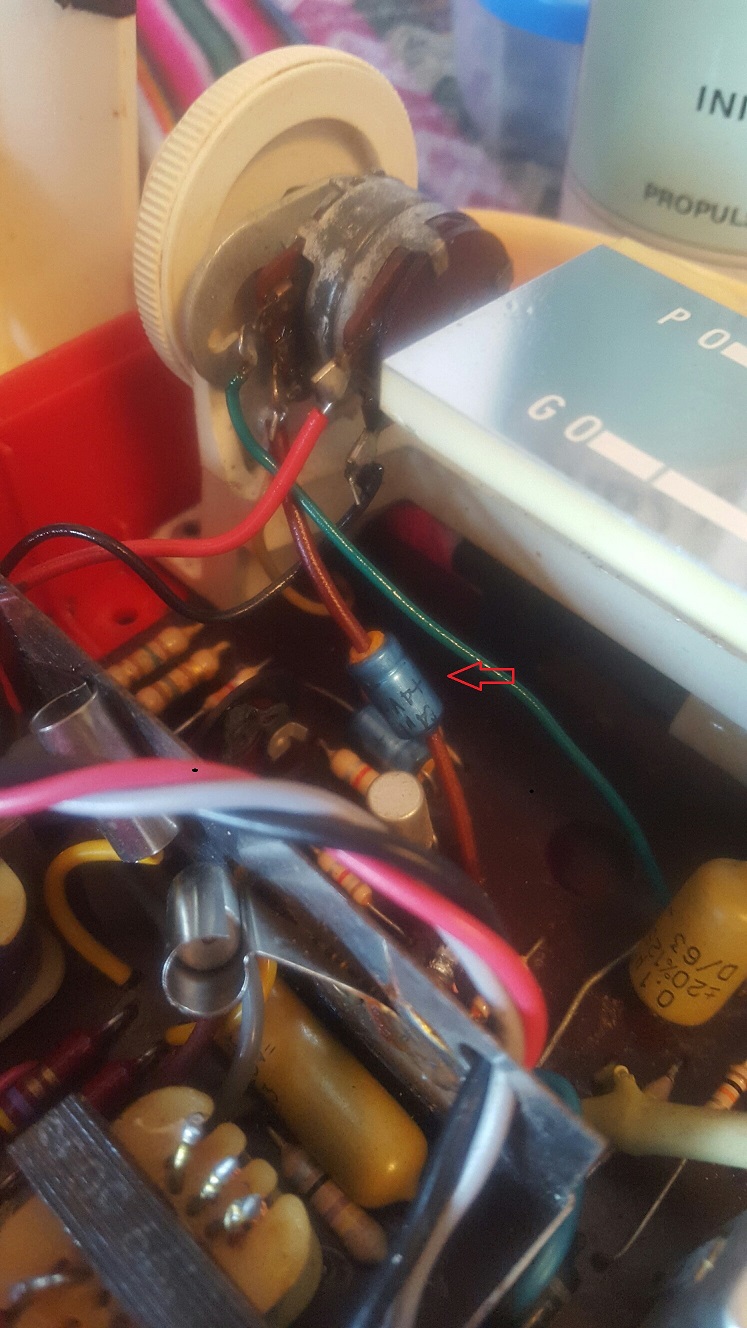

Est-ce que le condo C59 à changer est celui que j'ai fléché sur la photo ? ( ne te moque pas !!!!! )

Philips condo bleu 2.jpg (275.59 Kio) Vu 13061 fois

[americanradios]

La capa que tu montres c'est C53 (point milieu du potar.
C59 doit se trouver juste à l'arrivée sur la carte des fils d'alim.
Un peu plus bas que le potar il doit y avoir deux capas rouges : ce serait peut-être les filtrage ???
Ensuite, s'il existe des variations de volume, il faut penser au CAG : R6 / C5

[audelle]

Ce matin j'ai trouvé le C59 grâce au schéma suivant:

philips details 2.png (464.51 Kio) Vu 13034 fois

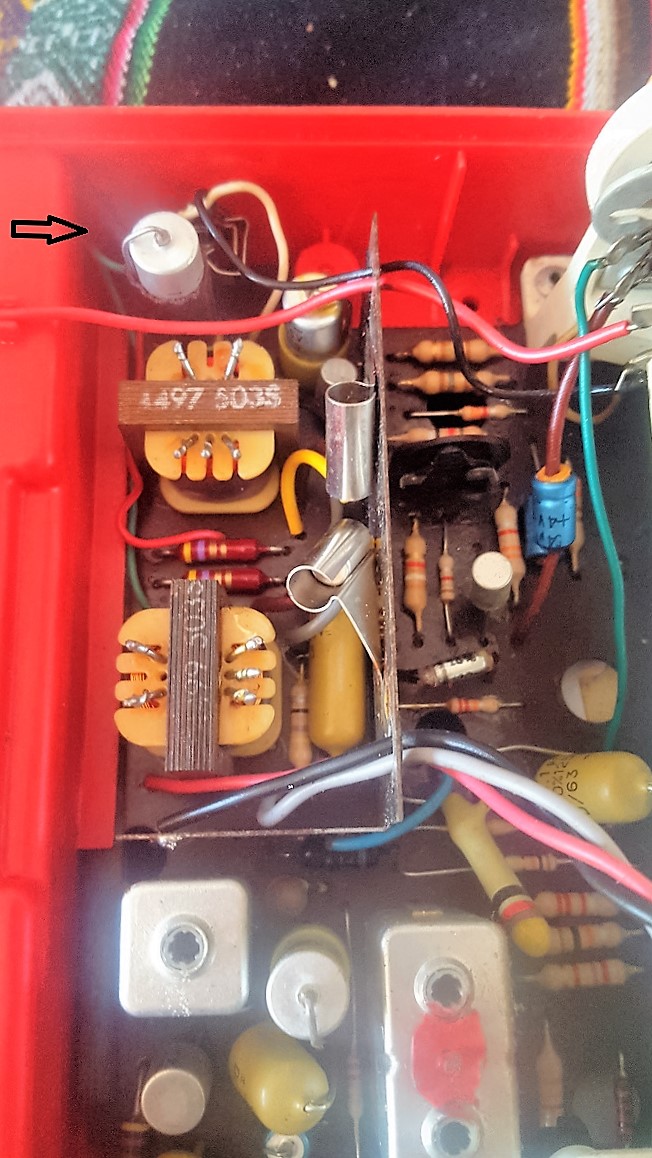

Je te le montre sur la photo. Tu es d'accord, c'est lui ? Il a un revêtement rouge....

philips C59.jpg (232.54 Kio) Vu 13034 fois

Bonne journée !

[mimi80]

Bonjour,
le condensateur bleu montré sur la photo pres du potar de volume (ainsi que celui en dessous) est à changer,il a une sale téte
