Altec 803/416

[SidSmith]

En 1945 les systèmes A1, A2, A4, A5 et A6 de chez Altec étaient capables de sonoriser les plus grands auditoriums et le Altec Duplex 604 les plus petits, mais le grand volume des premiers et le faible angle de dispersion sonore du second ne leur permettaient pas d’être installer dans des locaux de taille moyenne.

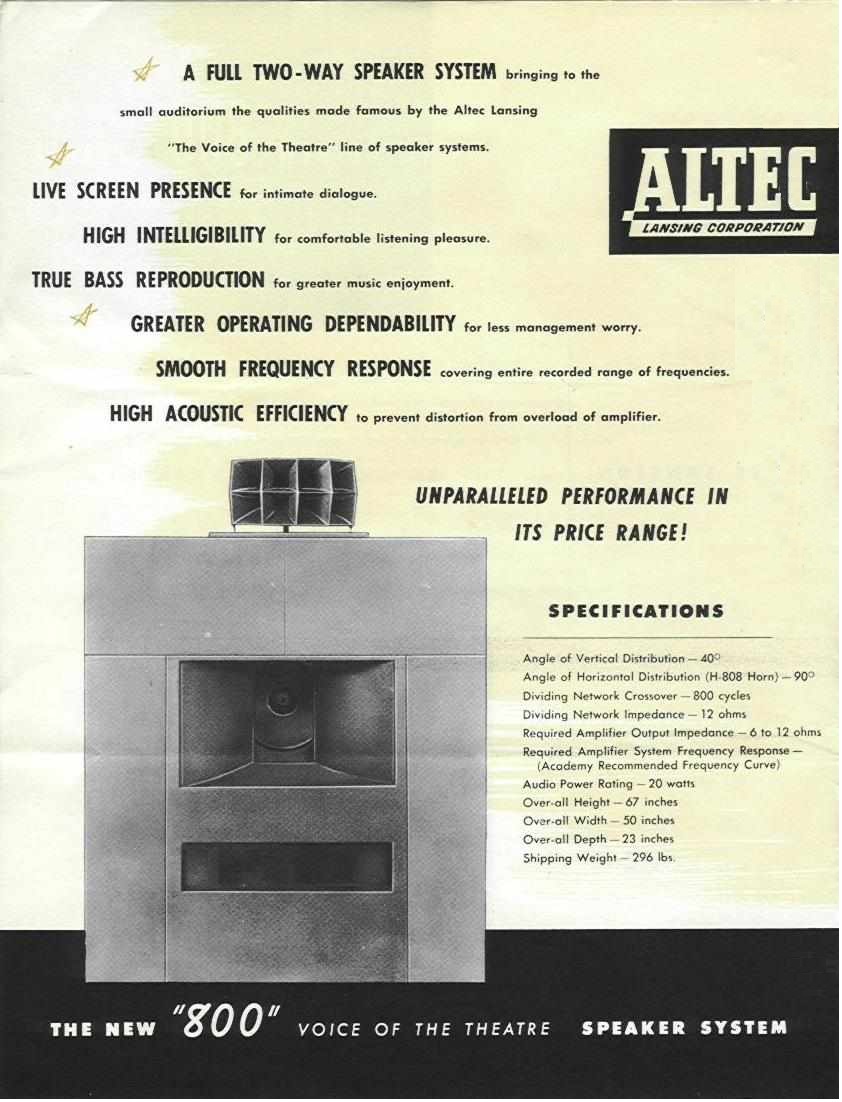

Altec remédia donc à cela avec l’élaboration d’un système de taille intermédiaire, permettant une diffusion suffisante du son, mais pas exagérée, sans que l’enceinte ne domine trop la pièce : le système 800.

Système 800.jpg (167.55 Kio) Vu 15072 fois

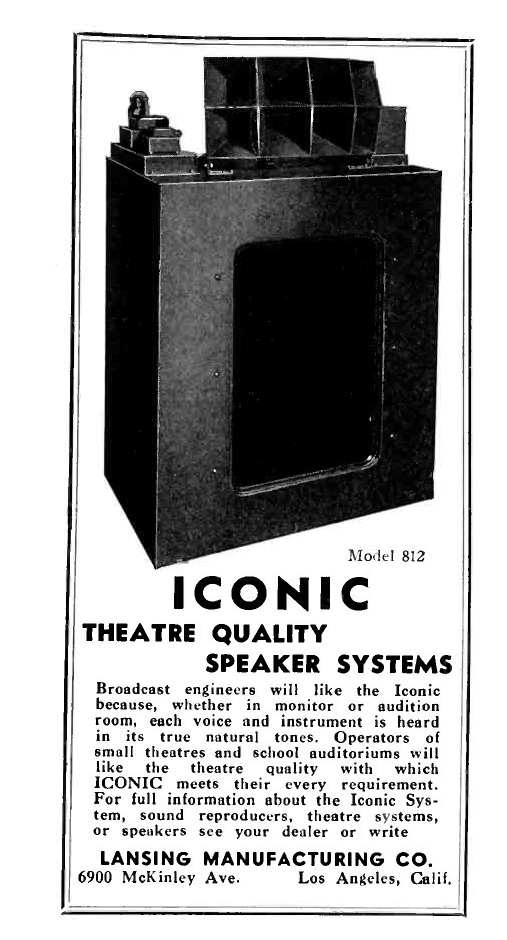

Étudié pour répondre à ces critères et lancé au courant de l’année 1946, ce système peut être perçu comme l’évolution directe du système Iconic de la Lansing manufacturing Inc.

Lansing Iconic.jpg (55.09 Kio) Vu 15072 fois

lansing Iconic 2.jpg (139.71 Kio) Vu 15072 fois

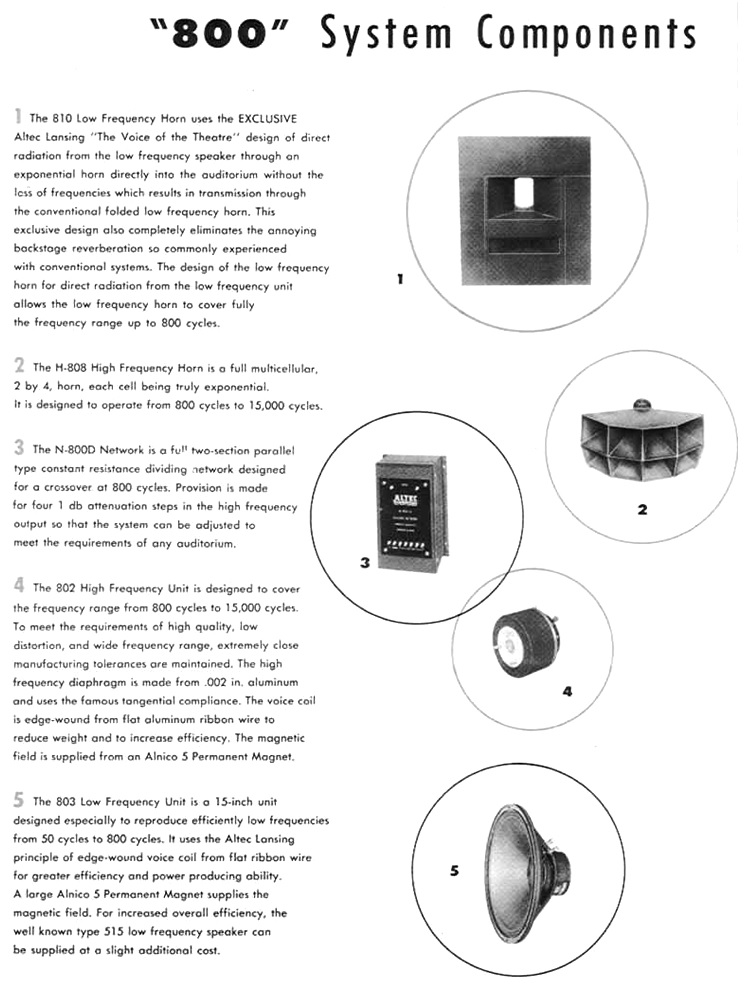

Lancé 9 ans auparavant, l’Iconic faisait figure de référence, et le système 800 a repris de cette enceinte l’évolution à aimant permanent de la chambre de compression Lansing 801, l’Altec 802, le même pavillon à 8 cellules H-808, un filtre calé à 800Hz, le N-800D, mais avec une nouvelle enceinte de grave dérivée du projet « Voice of the Theater », la 810, et un nouveau haut-parleur de grave, le 803.

Composante système 800 1.jpg (176.04 Kio) Vu 15072 fois

Dérivé directement du haut-parleur Altec 515, le Altec 803 est une version en réduction de son homologue professionnel. La première version du 803 se différencie des autres par un assemblage magnétique plus petit (et un peu moins performant) et une impédance nominale de 12 Ohms.

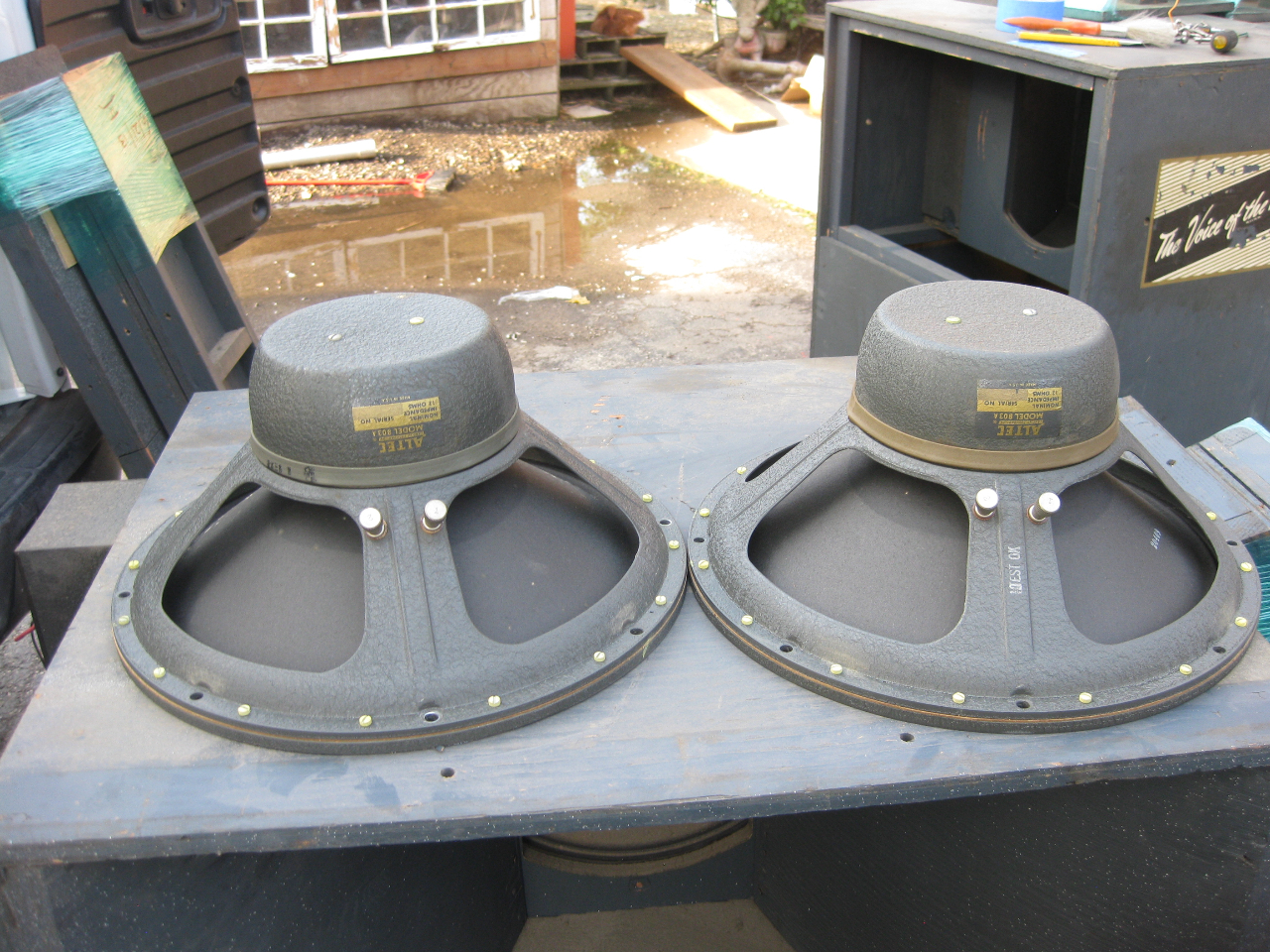

Toute première version du 803. Notez l'aimant non recouvert d'un capot et l'étiquette Bleue-blanche-rouge des premier composant Altec manufacturer juste après la seconde guerre mondiale. Les images de ce modèles sont très rares, d'où le manque de photo.


Seconde version du 803, la seule réelle différence est l'adoption de l'étiquette avec lettrage couleur or apparue vers 1948.


La suite dans quelques minutes...
Avec l’arrivée de la haute fidélité dans les foyers, Altec tenta de relever le défi en modifiant ses haut-parleurs : Vers 1949 Altec retravailla les cônes de ses haut-parleurs de grave pour abaisser leur fréquence de résonance autant que possibles sans trop affecter leur autres performances. Le résultat fut une nouvelle version du 515 ainsi que du 803 dénommée 803A, l’aimant est désormais recouvert d’un capot.

Le hauts-parleur sont désormais doté d'un capot sur son aimant.

Altec 803A Earlier 2.jpg (1.57 Mio) Vu 15072 fois

La membrane no. 20 409 vu de près. Aucune différence visible selon moi avec la membrane no. 20 159

Altec 803A Earlier 3.jpg (1.49 Mio) Vu 15072 fois

Altec 803A Earlier.jpg (153.85 Kio) Vu 15072 fois

Une vue de la nouvelle étiquette avec lettrage or. Tout les Altec manufacturés entre 1948 et 1954 que j'ai vu ont une étiquette semblable.

Altec 803A Logo 1948.JPG (1.19 Mio) Vu 15072 fois

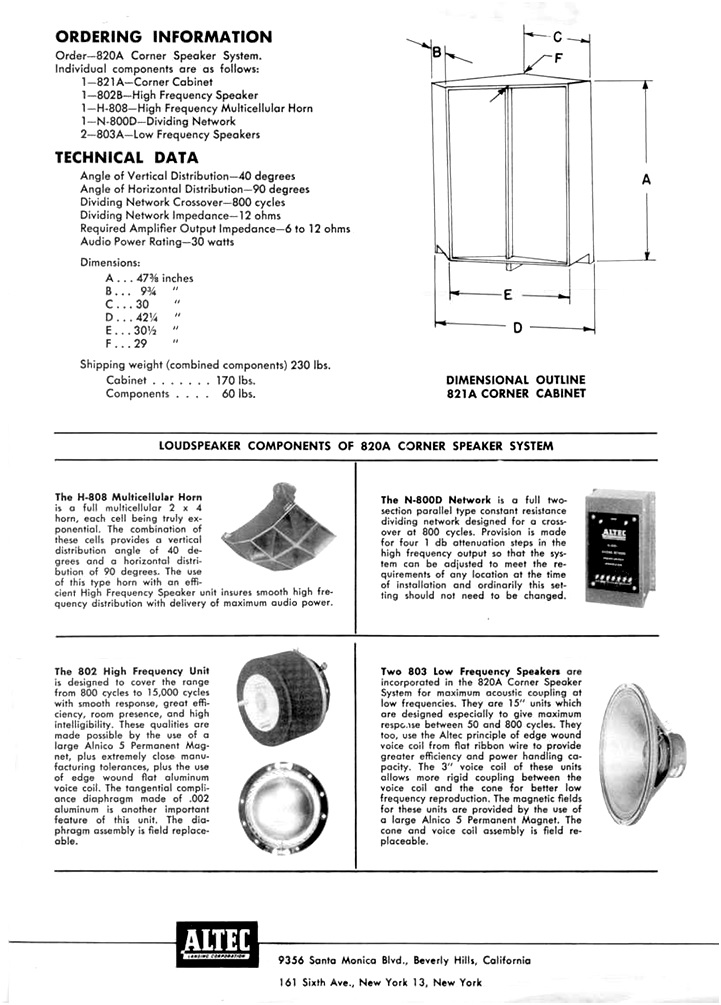

Pour exploiter le 803A dans le marché domestique, Altec lança la 820A, une enceinte élégante de grand volume avec charge mi-pavillon mi/bass-réflex munie de deux 803A et d’un 802B avec pavillon Altec H808.

Altec 820 1952 2.jpg (241.98 Kio) Vu 15072 fois

Altec 820 1952 1.jpg (201.98 Kio) Vu 15072 fois

[SidSmith]

En 1954, Altec entrepris de revoir les performances de tous ses haut-parleurs afin d’étendre leur bande passante, notamment le 515, qui subit une refonte complète et sera désormais rebaptisé 515B, adoptant notamment la reconnaissable suspension en accordéon.

Vient également les versions révisées des 604C, 802C et 803A et les nouveaux pavillons 511 et 811, tous ornant la même couleur verte martelée. Le seul changement technique pour le 803A est le passage de son impédance nominale de 12 à 16 ohms.

Logo or sur étiquette transparente, couleur verte martelée, deux touches esthétiques qui prédomineront jusqu'au milieu des années 60 chez les produits grand publique Altec.

Altec 803A Logo 1954.jpg (27.08 Kio) Vu 15065 fois

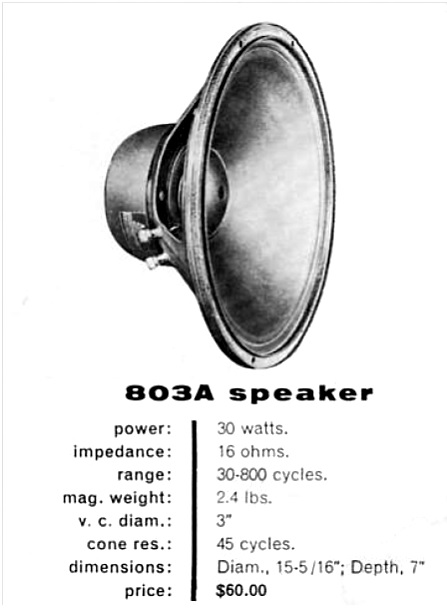

Remarquer la fréquence de résdonance à 45 Hz, ce qui est assez élevé pour un haut-parleur de grave.

803A 1957.jpg (49.37 Kio) Vu 15065 fois

Petit aparté ici, les numéros de cônes originaux pour les Altec 515, 603, 603B, 604, 604B, 803 et 803A sont 20 159 et 20 409. Je n’ai pas trouvé d’information me permettant de les discriminer afin de savoir lequel est apparue avant l’autre. Ces cônes ont une fréquence de résonance plus haute, mais montent plus haut. Sur le Duplex 604 original, Altec l'a même filtré à 2 kHz !

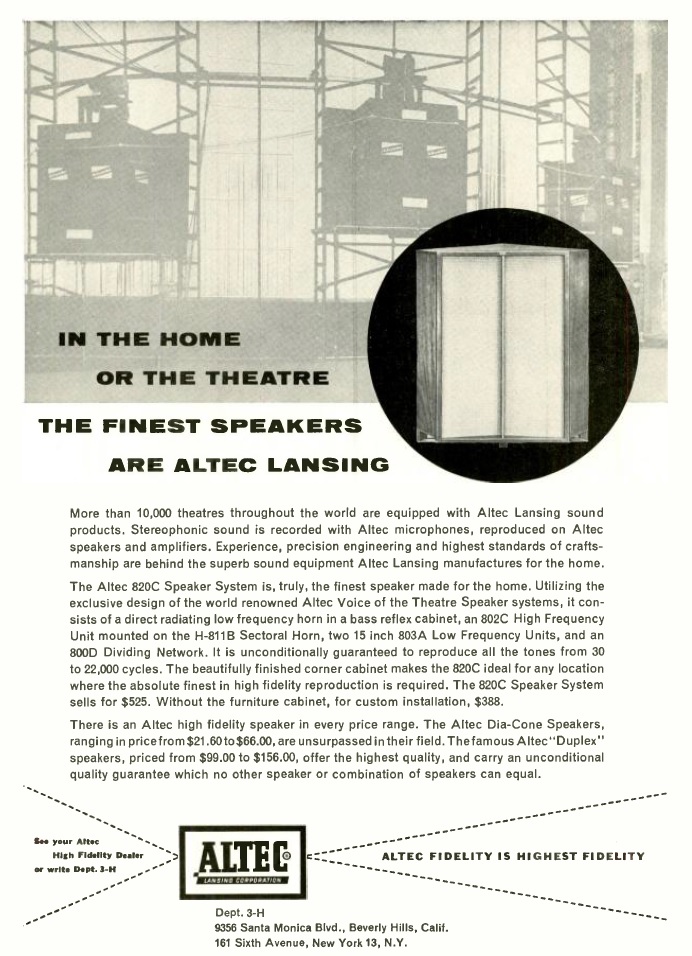

Altec se mit alors à introduire une nouvelle gamme d’enceintes haute fidélité destiné aux particuliers muni du 803A, à commencer par la nouvelle enceinte 820C et l’A7.

PUB ALTEC 820C 1955.jpg (213.48 Kio) Vu 15065 fois

Altec A-7 1955.jpg (133.32 Kio) Vu 15065 fois

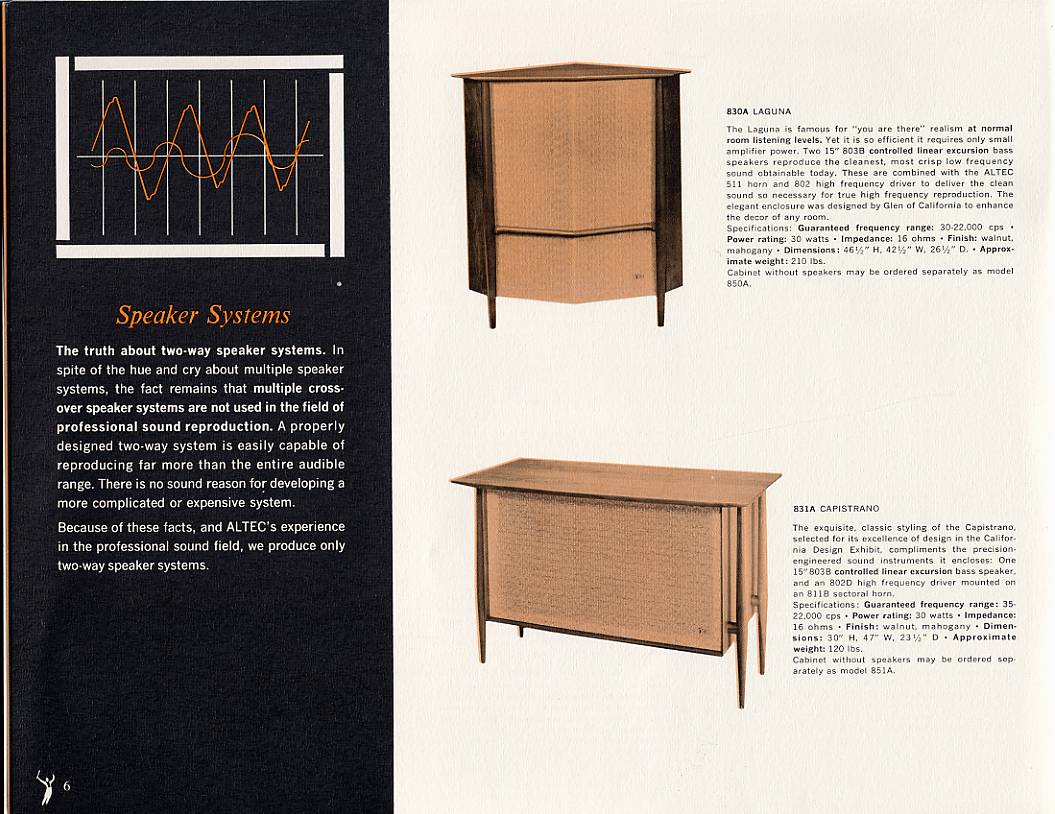

Puis Laguna (830A), Capistrano (831A) et Corona (832A)

PUBLICITE ALTEC 831 830 832 833.jpg (165.52 Kio) Vu 15065 fois

PUBLICITE ALTEC 831 830 832 833 2.jpg (336.93 Kio) Vu 15065 fois

Ici équipé des Altec 803B.

Altec Laguna et Capistrano.jpg (129.74 Kio) Vu 15065 fois

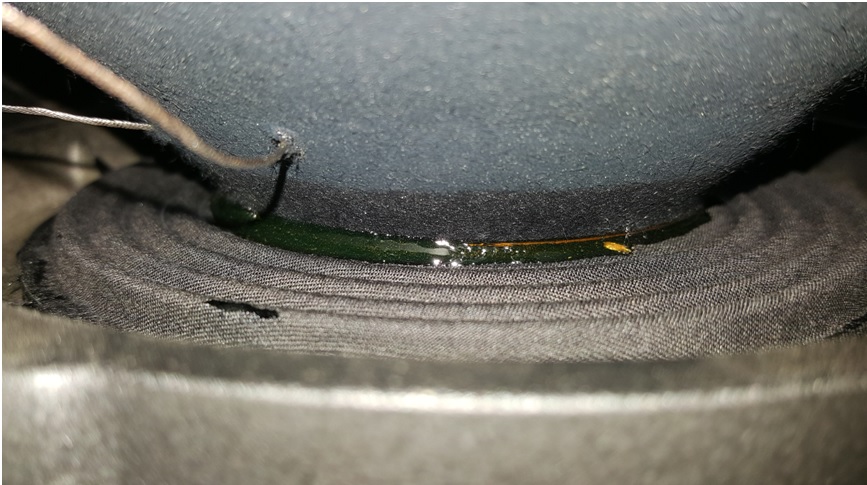

L’évolution du 803A vint en 1958 avec la version 803B (cône ref. no. 21090) qui adopte désormais la suspension accordéon du 515B pour mieux exploiter le grave.

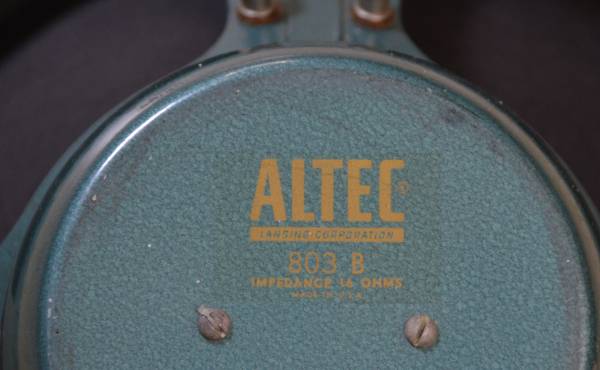

Hormis la suspension en accordéon, l'esthétique du haut-parleur reste le même.

Altec 803B Logo 1958 2.JPEG (25.02 Kio) Vu 15065 fois



[SidSmith]

En 1965 Altec changea l’appellation de son produit, probablement parce que la firme produisait un pavillon à 8 cellules du même nom et aussi changer la technique de fabrication. Le 416A, hormis son cône qu’il partage désormais avec le 515B (ref. no 21184, 21184-2, 21184-3) est donc techniquement parlant identique au 803B.

Altec 416A Logo 1964.JPG (331.46 Kio) Vu 15061 fois

Altec 416A 1.jpg (1.27 Mio) Vu 15061 fois

Altec 416A 2.jpg (1.42 Mio) Vu 15061 fois

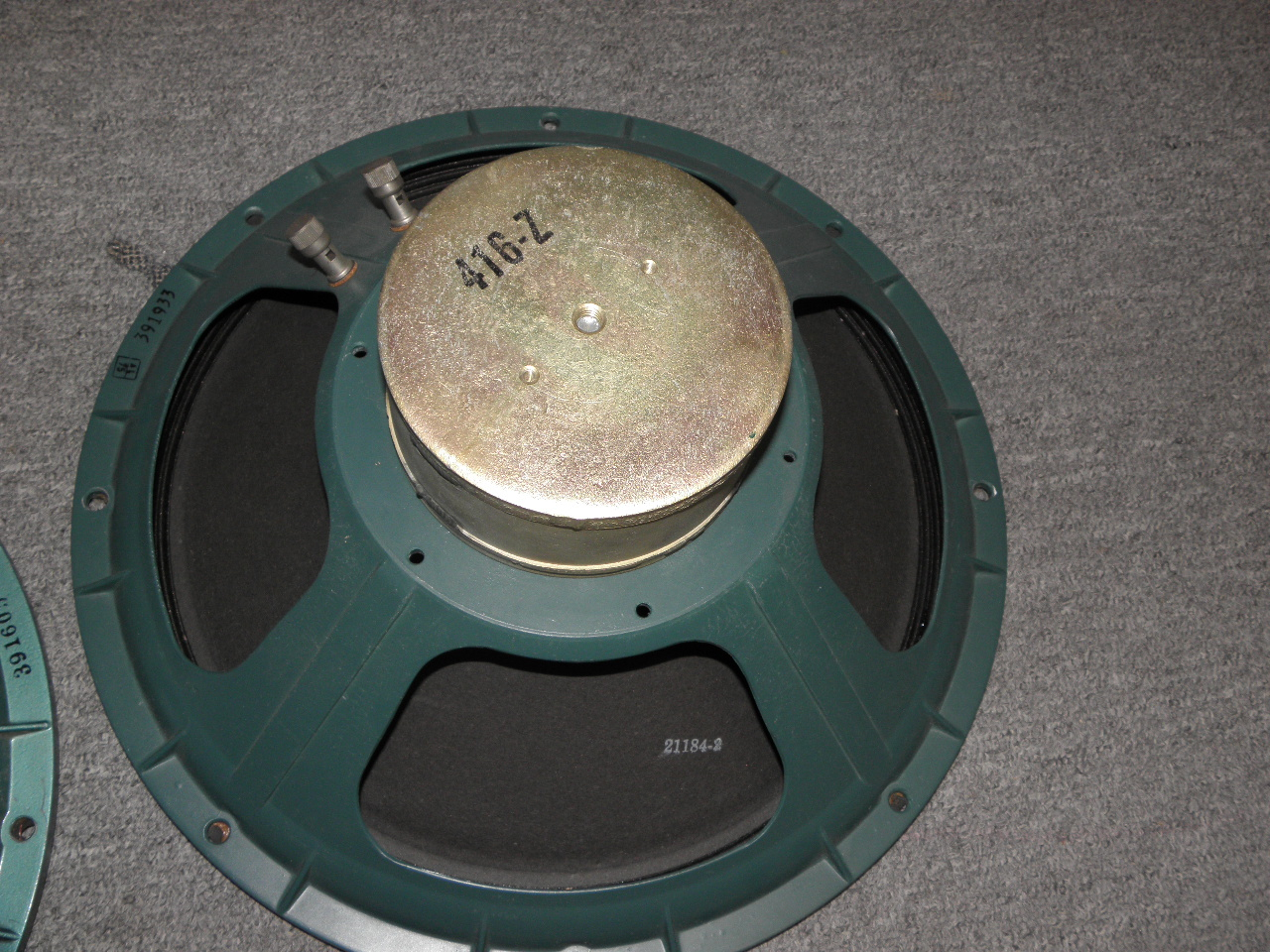

Altec lança également une version en tout point identique au 416A mais sans capot de protection, le 416Z.

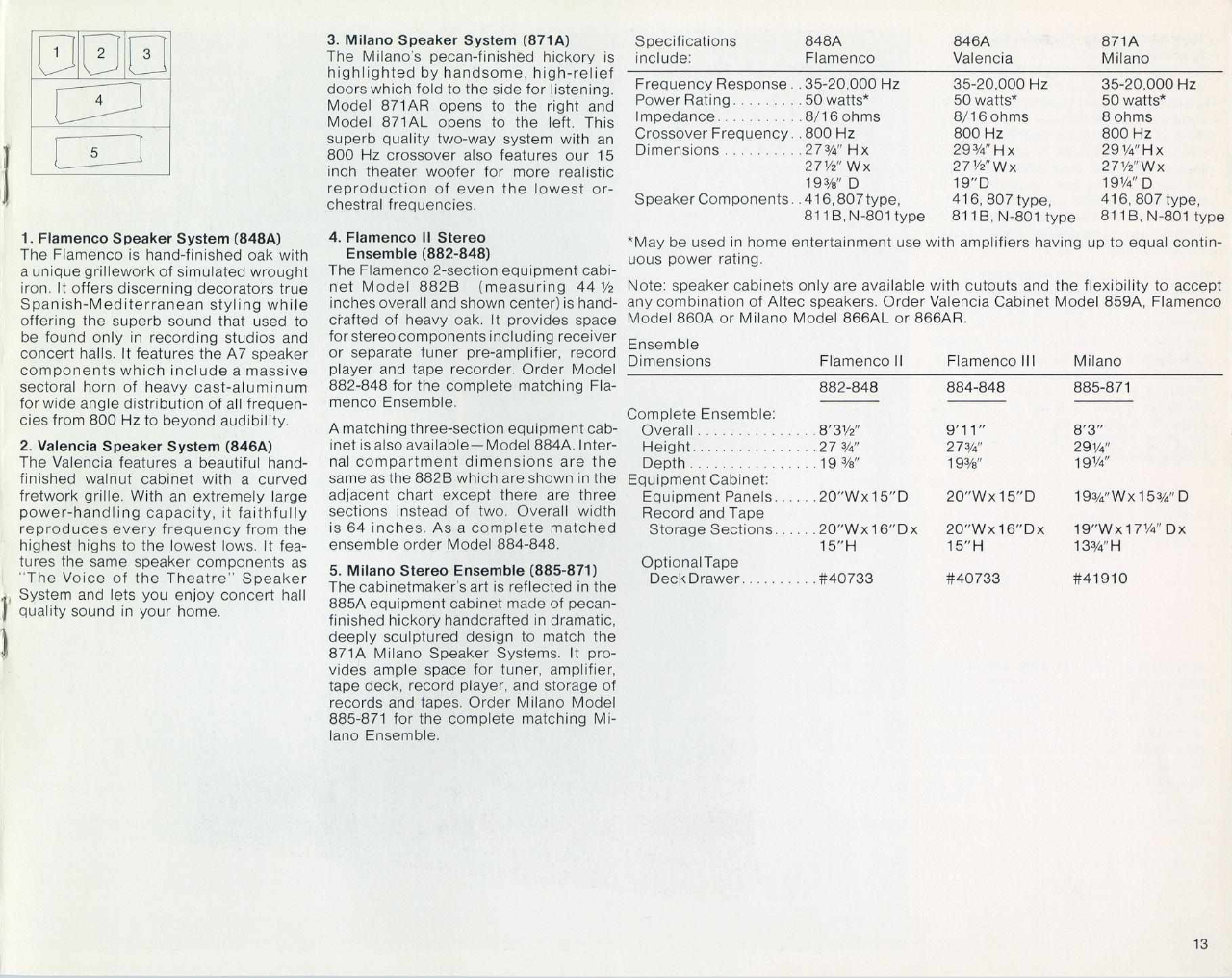

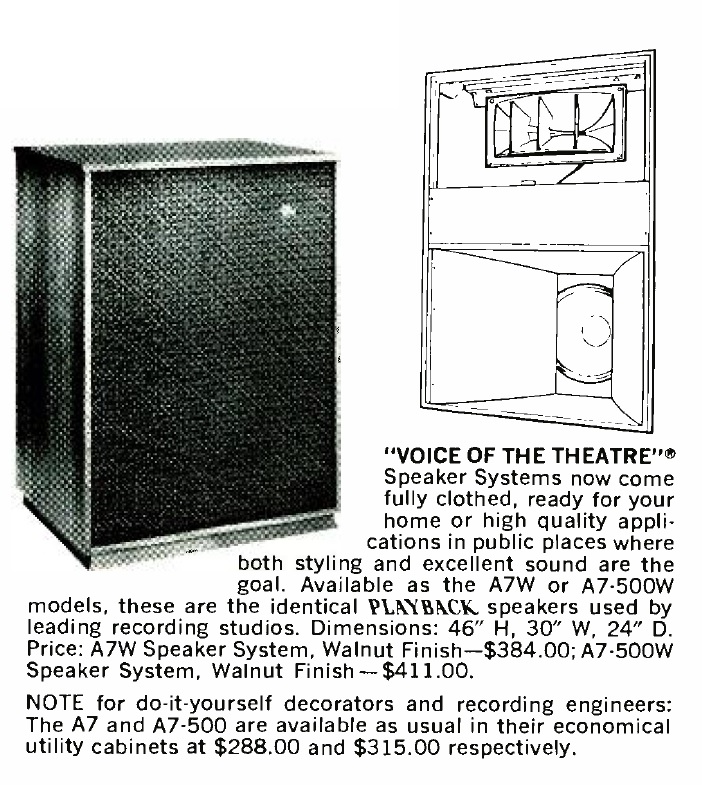

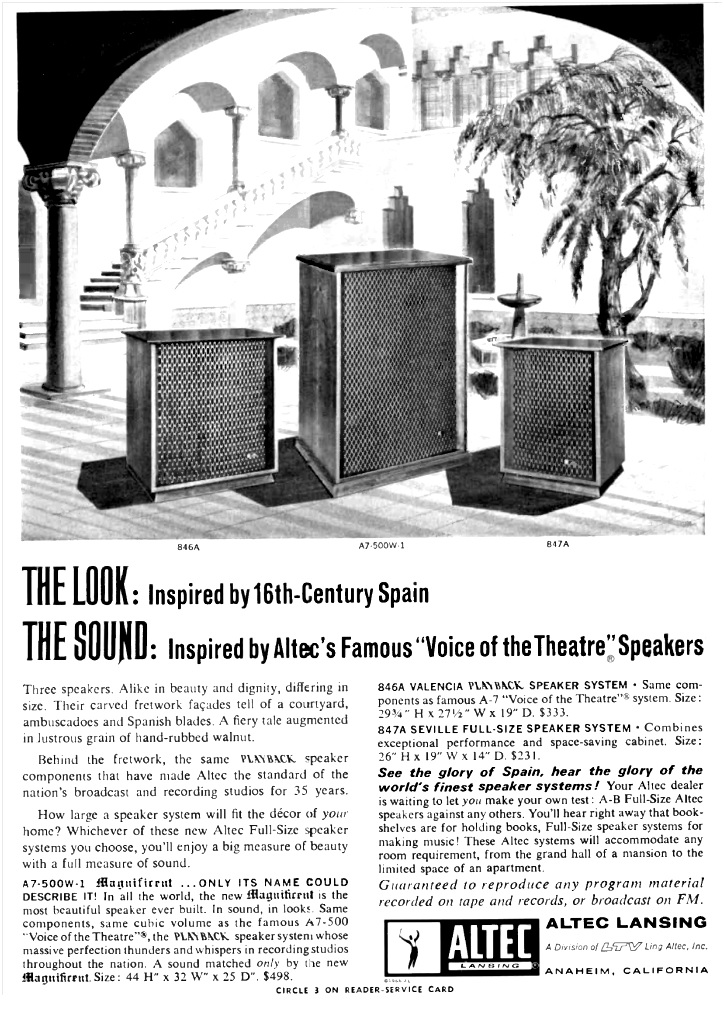

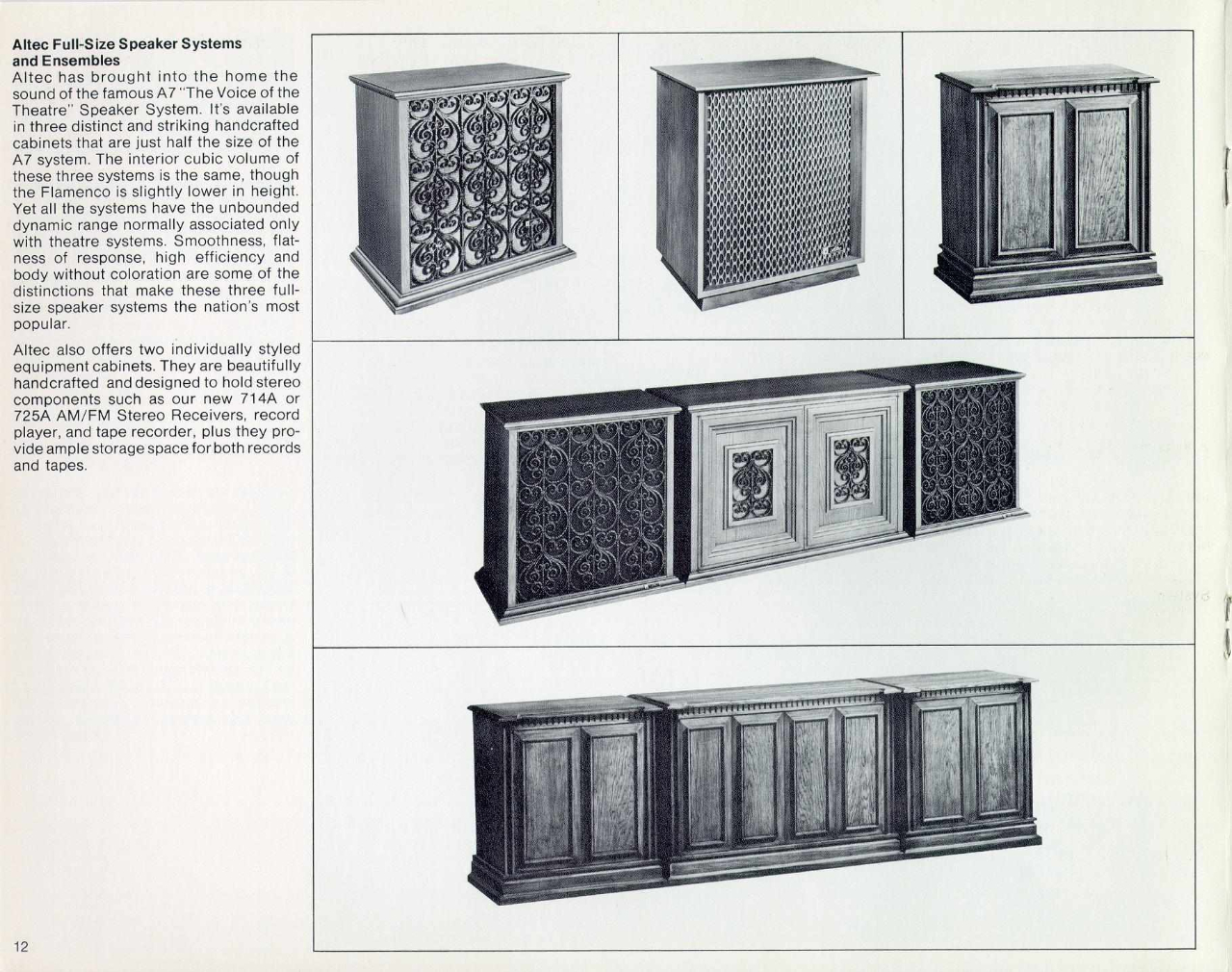

De nouvelles enceintes incorporant le 803B/416A firent également leur apparition dans cette période, les A7-500W-1, Milano (871A), Valencia (846A) et Flamenco (848A).

Altec A7-500W.jpg (224.95 Kio) Vu 15061 fois

a7-500w-1 Valencia.jpg (313.29 Kio) Vu 15061 fois

Altec Milano, Flamenco, Valencia 1.jpg (883.64 Kio) Vu 15061 fois

Altec Milano, Flamenco, Valencia 2.jpg (887.83 Kio) Vu 15061 fois

Heath commercialisa sa propre version de la Flamenco sous licence Altec, la AS-101.

Heath AS101 2.JPG (126.59 Kio) Vu 15061 fois

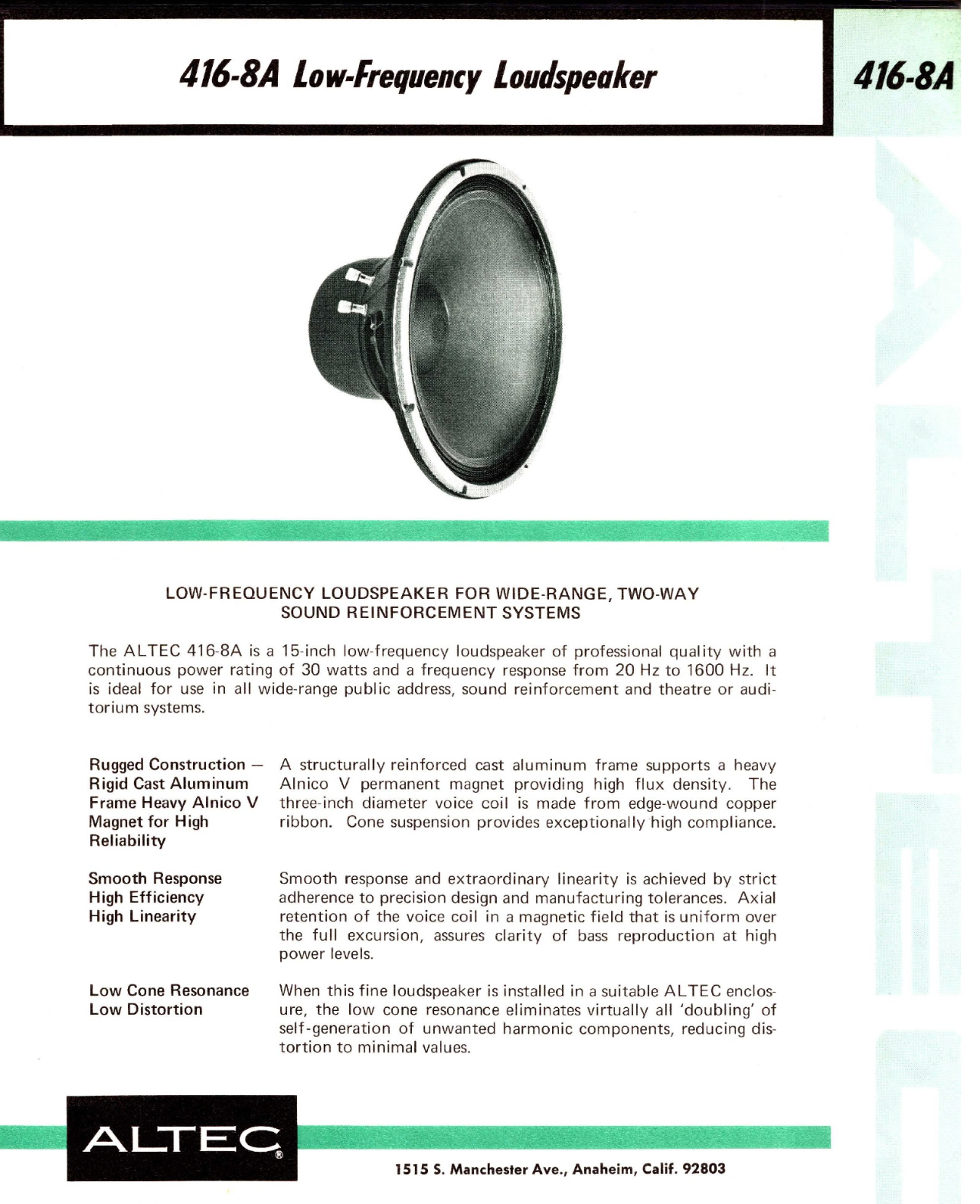

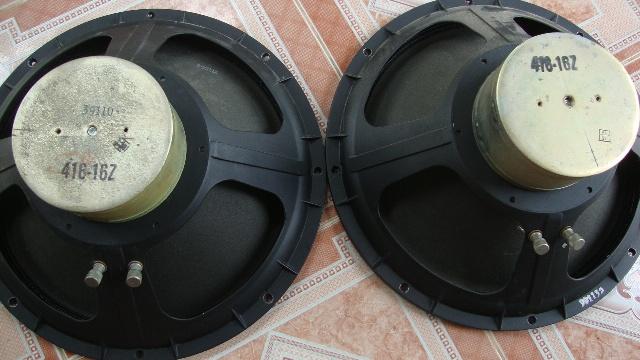

Vers 1969 Altec produisit une version avec impédance nominale de 8 ohms du 416, le 416-8A, ainsi que les versions sans capot 416-8Z et 416-16Z. Le châssis arbore désormais une couleur gris-noire.

Altec 416-8A 1.jpg (1.02 Mio) Vu 15061 fois

Altec 416-8A 2.jpg (963.6 Kio) Vu 15061 fois

416-8A ancien chassis.jpg (29.11 Kio) Vu 15061 fois


Cette version est exactement la même que la 416Z.


[EMT938]

Merci pour cette présentation.

Sur la première et la deuxième version présentées en photos, je vois trois autres différences:
Sur La première photo on a l'impression que le culot où prend place l'aimant et riveté sur le saladier, ensuite l'emplacement des bornes des contacts + et - ne sont pas placées à la même hauteur sur la branche du saladier et enfin la peinture n'a pas du tout le même aspect.

[SidSmith]

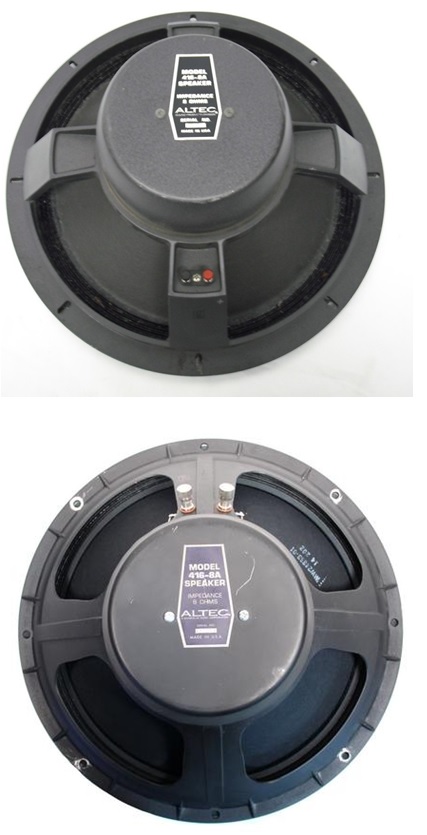

Vers 1972 Altec augmenta la robustesse de ses châssis pour ces haut-parleurs de grave, qui passa de 15 à 16 pouces de diamètres.

Ancien-nouveau chassis.jpg (74.68 Kio) Vu 15058 fois

Voici des photos des miens. À noter qu’ils ont été reconner par Altec dans les années 1990 et portent donc la mention RECO (re-cône) et le cône de remplacement officiel porte le numéro 180335400-01. Au prix et dans l’état qu’ils étaient, je m’en serais voulu de les laisser passer.

Altec 416-8A Moi 3.jpg (104.09 Kio) Vu 15058 fois

Altec 416-8A Moi 1.jpg (104.37 Kio) Vu 15058 fois

Altec 416-8A Moi 2.jpg (133.2 Kio) Vu 15058 fois

Altec 416-8A Moi 4.jpg (146.85 Kio) Vu 15058 fois

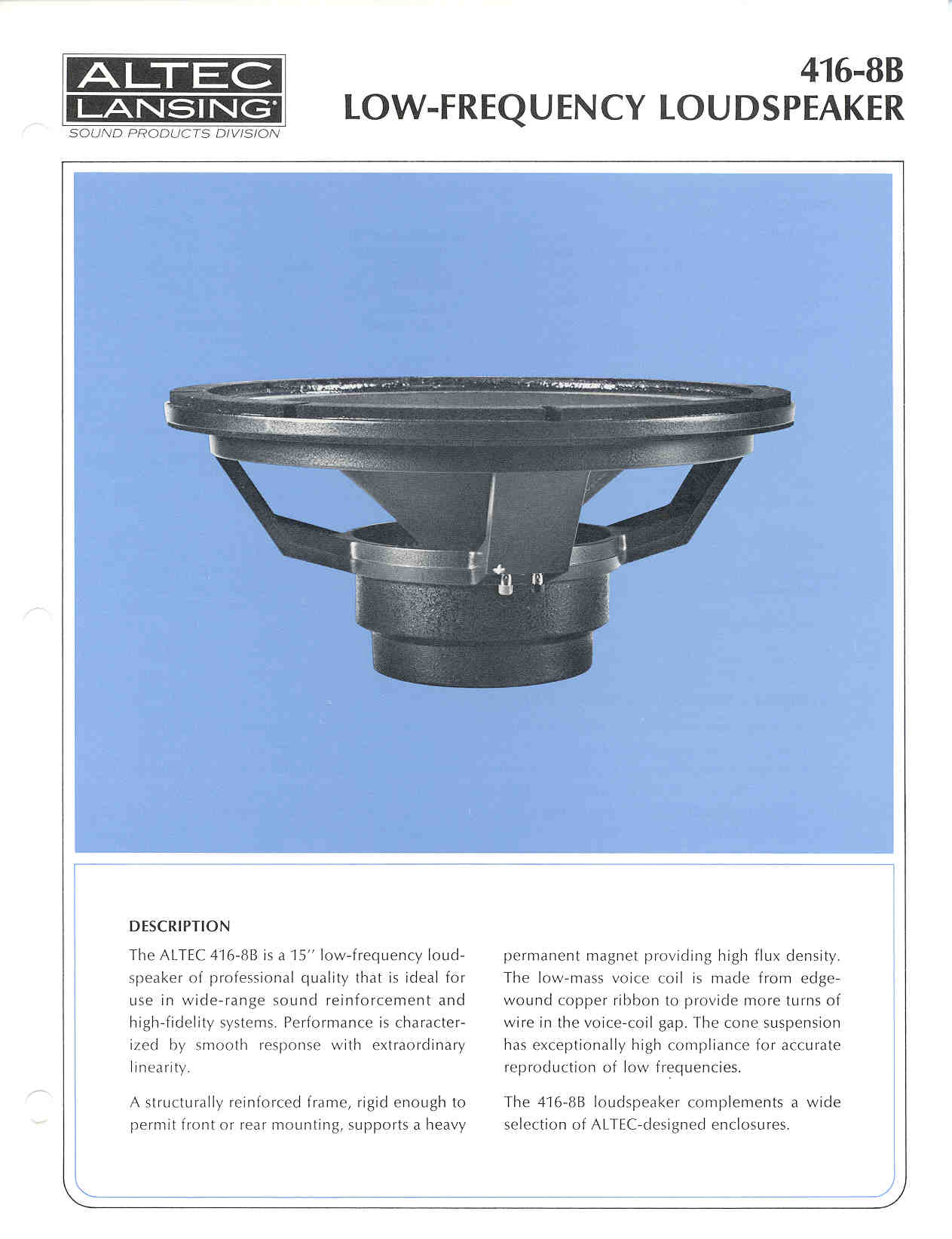

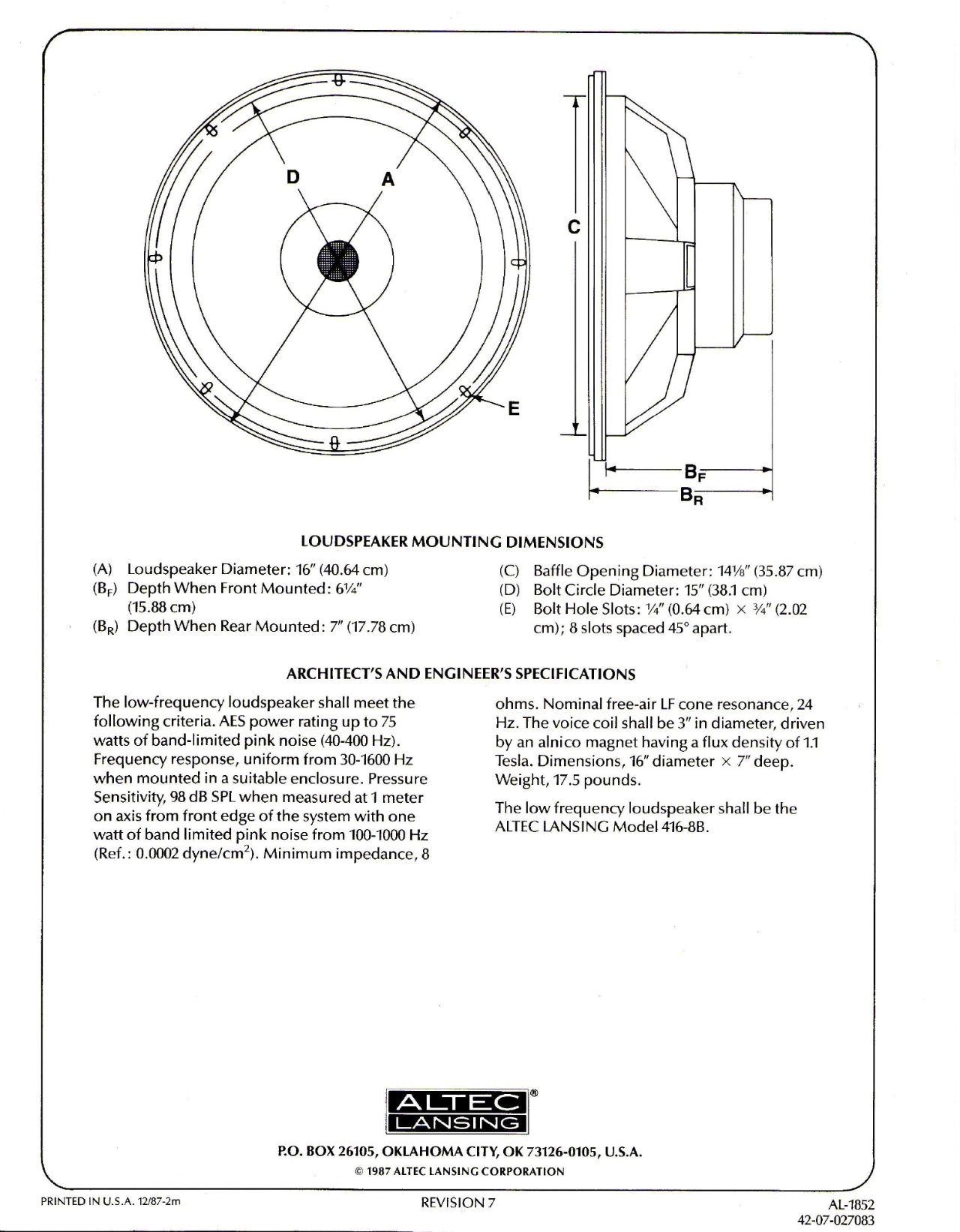

En 1975 le 416 fut retravaillé pour être capable de produire 3 dB de plus. Pour cela on y implanta un nouveau cône plus flexible, le 21184-4 avec une bobine mobile et un cône revu pour endurer de plus hautes températures et plus de puissance. La partie magnétique fut retravaillée également.

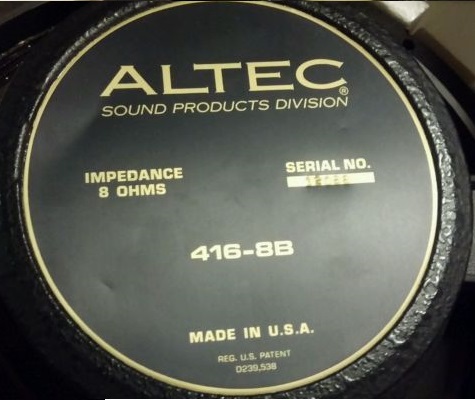

Altec 416-8B Logo 1976.jpg (53.96 Kio) Vu 15058 fois

aLTEC 416-8B 3.jpg (275.22 Kio) Vu 15058 fois

Altec 416-8B 4.jpg (122.12 Kio) Vu 15058 fois

Altec 416-8B 5.jpg (132.34 Kio) Vu 15058 fois

Ce haut-parleur est celui qui est présent dans les Altec model 19.

aLTEC 19.JPEG (1.02 Mio) Vu 15058 fois

La production cessa en 1981 mais repris peu de temps de 1987 à 1990.

Altec 416-8B 1.jpg (1.04 Mio) Vu 15058 fois

Altec 416-8B 2.jpg (782.92 Kio) Vu 15058 fois

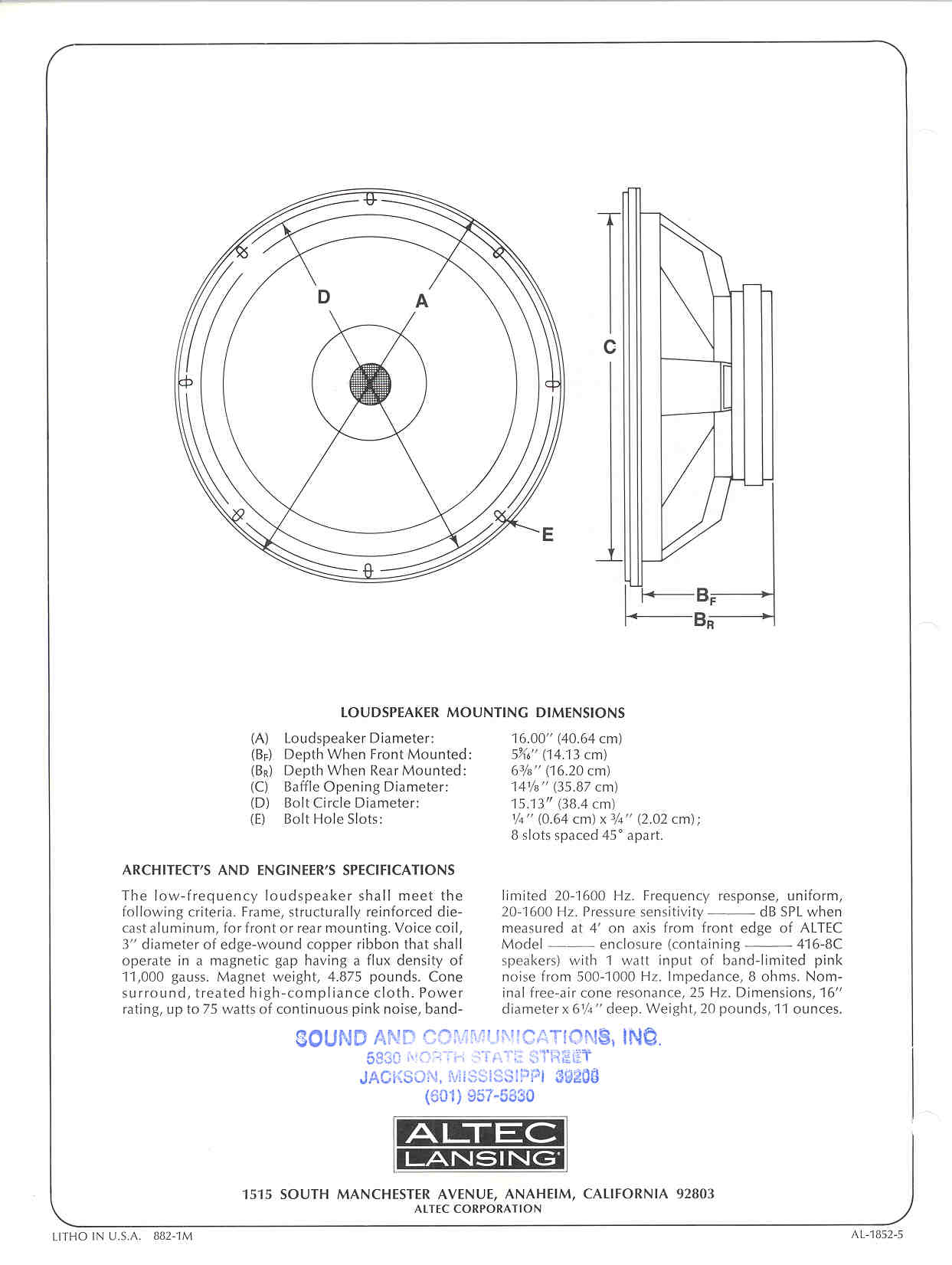

Avec les crises énergétiques, l'augmentation du prix des métaux, l'ALNICO fit vite place à la Ferrite dans presque tout les haut-parleurs. Le 416-8C est une version à aimant ferrite du 416-8B lancée au début des années 1980 afin de permettre à Altec de diminuer ses coups de production. Elle ne semble pas avoir la réputation des versions précédentes.

Altec 416-8C Logo 1981.jpg (136.36 Kio) Vu 15058 fois

Altec 416-8C 1.jpg (143.88 Kio) Vu 15058 fois

Altec 416-8C 2.jpg (138.48 Kio) Vu 15058 fois

De nos jours, Great Plain Audio produit les descendants de ces haut-parleurs en proposant des versions modifiés des 416-8B et 416-8C.

Comme toute bonne recherche (et tout bon être humain) il peut s’y avoir glissé des erreurs. Merci de les signaler afin que l’on puisse disposer de la meilleure information possible.

J’invite à présent les membres du forum, et je sais qu’ils sont nombreux, à vouloir présenté leur paire ou partager leur expérience de mise en œuvre .

[SidSmith]

Sur la première et la deuxième version présentées en photos, je vois trois autres différences:
Sur La première photo on a l'impression que le culot où prend place l'aimant et riveté sur le saladier.

Bien vu ! J'imagine qu'ils ont améliorer leur procédé pour cacher les rivets.

ensuite l'emplacement des bornes des contacts + et - ne sont pas placées à la même hauteur sur la branche du saladier et enfin la peinture n'a pas du tout le même aspect.

pour cela on peut mettre cela sur la dos des production en série. La peinture de la plupart des HP Altec de cette période sont très proche de la première photo. Pour les borner cela semble varier d'un HP à l'autre.

Merci pour ces remarques !

[Edith]

,
Bravo pour ce travail, c'est très intéressant de suivre l'évolution d'un modèle au cours du temps.

à signaler une petite faute de frappe de rien du tout : "Le 416-8C est une version à aimant ferrite du 416-8C lancée au début des années 1980"

[Bertrand]

Bonjour,

Superbe présentation, pas grand chose à ajouter...sinon, bonnes écoutes

[SidSmith]

Bravo pour ce travail, c'est très intéressant de suivre l'évolution d'un modèle au cours du temps.

à signaler une petite faute de frappe de rien du tout : "Le 416-8C est une version à aimant ferrite du 416-8C lancée au début des années 1980"

Merci et c'est corrigé !

[SidSmith]

Ce qu'il y a de bien avec les 803/416, c'est que c'est un HP très commun et à bons prix, tout comme sa compagne 802 et le pavillon 811/511.

Cela permet donc un accès aux enceintes haut-rendement à moindre coût. La preuve est son utilisation dans les enceintes Onken.

Le 515B est un peu mieux, mais beaucoup plus rare et cher. Certains le trouve même trop sec, mais c'est une question d'association et de goûts.

Pour ma part je les ai pris pour les essayer dans mon installation futur.
