Bras Karmadon

Message par vendin »

:hello: à tous.

Aujourd'hui je vous présente un bras tout récent mais néanmoins vintage quelque part.

Il s'agit, tout en gardant les mêmes dimensions, géométrie et principe, d'un Gray Research à amortissement visqueux mais avec un look plus moderne.

viewtopic.php?f=83&t=46463

Tout à commencé au restaurant de Clamart quand nous nous sommes réunis à quelques uns autour d'une table, Bubu était la et nous à montré la photo d'un nouveau bras dont il disait du bien et qui paraissait fort intéressant d'autant que c'était un uni-pivot pour cellule à faible compliance.

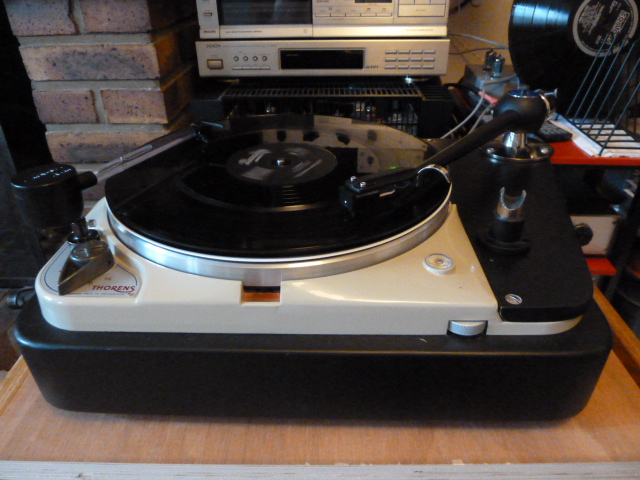

Nous sommes tous les deux restés en contact et cette semaine, bravant la pluie, je suis allé chez lui, ou j'ai pu admirer ses belles américaines, et j'ai ramené chez moi la platine et le bras sur laquelle ilest monté pour me faire une opinion de son fonctionnement avec une DL103 et à charge pour moi d'en faire la présentation.

Donc exécution.

Ce bras est fabriqué par un ukrainien très sympa, d'après ce qu'a pu m'en dire Bubu qui a forgé des liens avec lui depuis un moment, et qui s'appelle Serge. Il répare de vieux matériels et fabrique des clones de bras Gray Research très bien faits entre autres.

Ce bras m'intéressait particulièrement car je cherche un bras qui fonctionne parfaitement avec la DL103 et soit abordable. Ne restait qu'à le tester.

C'est un bras uni-pivot à amortissement visqueux, qu'est ce à dire???

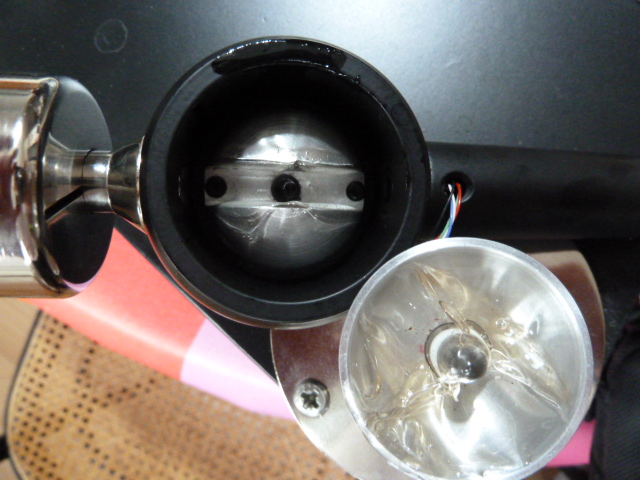

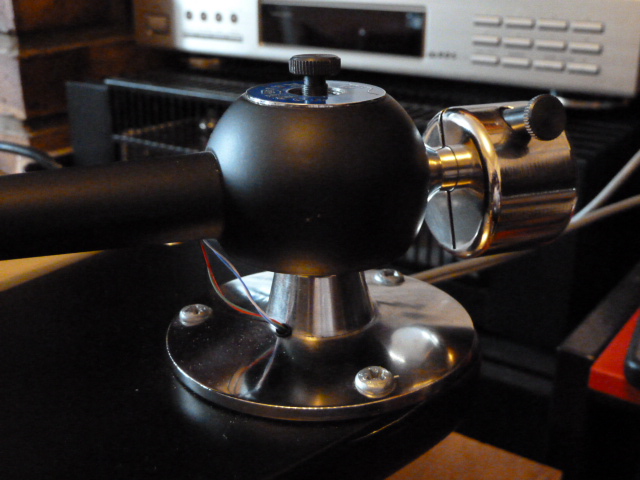

Il à une pointe verticale sur son socle, tournée vers le haut, qui se loge dans un emplacement prévu pour dans le bras, un uni-pivot quoi, mais en plus, autour de la pointe, il a une coquille en forme de demie sphère à laquelle correspond une demie sphère mâle située autour de l'emplacement du bras prévu pour recevoir la pointe et qui ce loge dans la coquille. L'emplacement sur le bras pour recevoir la pointe est réglable en hauteur ce qui permet de créer un espace plus où moins grands entre les deux demies sphères où vient s'intercaler un silicone d'amortissement qui contrôle les mouvements du bras.

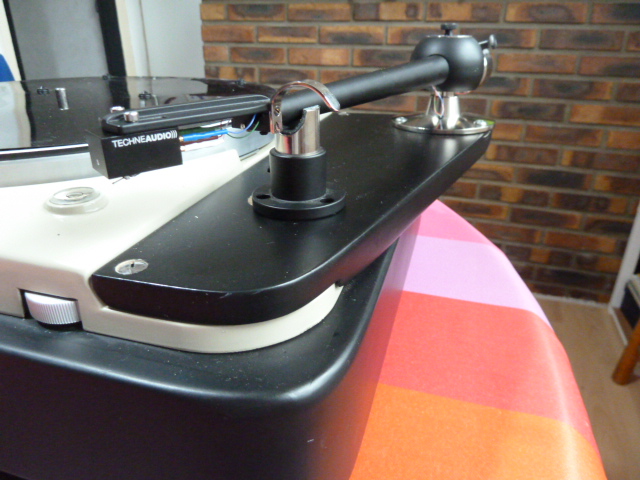

En avant pour la mise en œuvre. Le modèle de Bubu est un 12 pouces, il existe aussi 9 pouces.

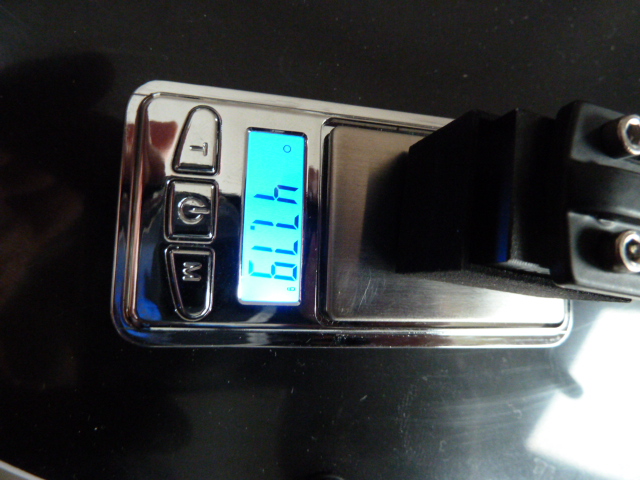

Contrôle de la masse effective du bras avec la cellule à titre d'information.

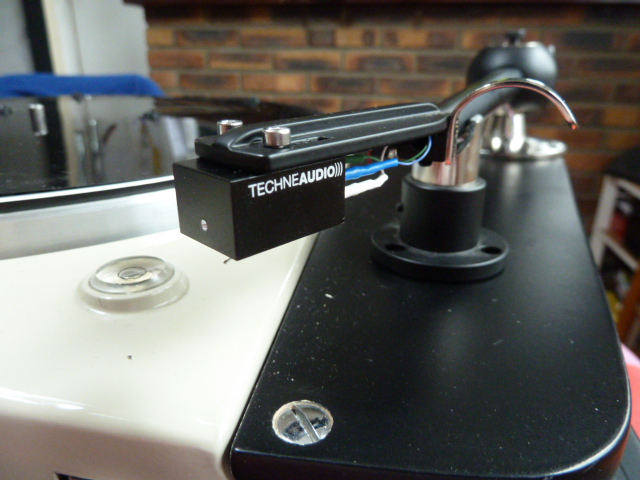

Les réglages sont très simples à réaliser. J'ai mis un peu plus de 2gr comme la platine est une 124, mais en dehors d'elle toute l'écoute est avec le même matériel et les mêmes conditions auxquelles je suis habitué.

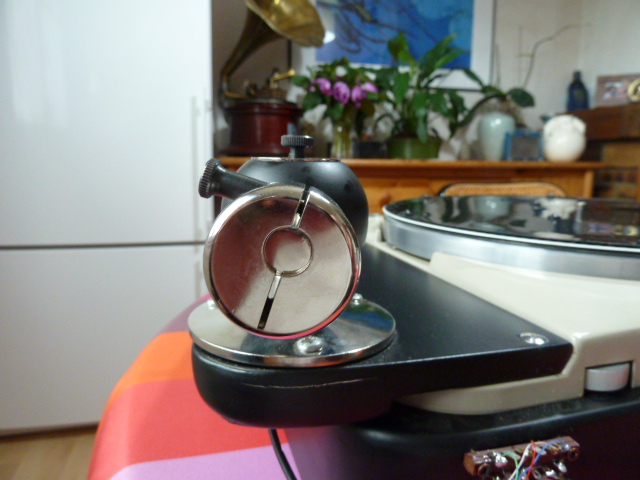

Le contrepoids a un trou excentré qui permet de régler l'équilibre latérale.

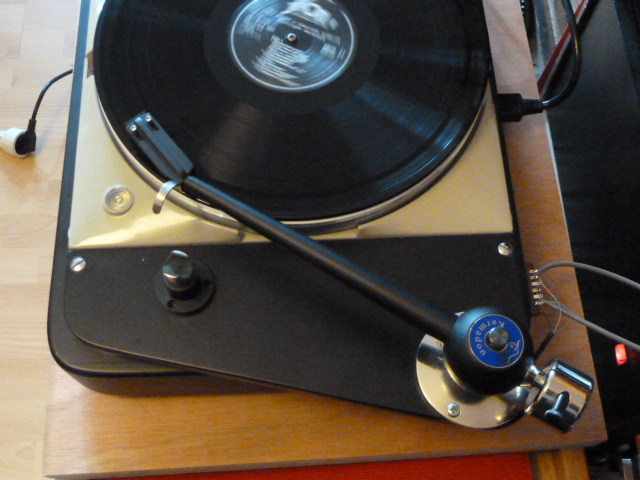

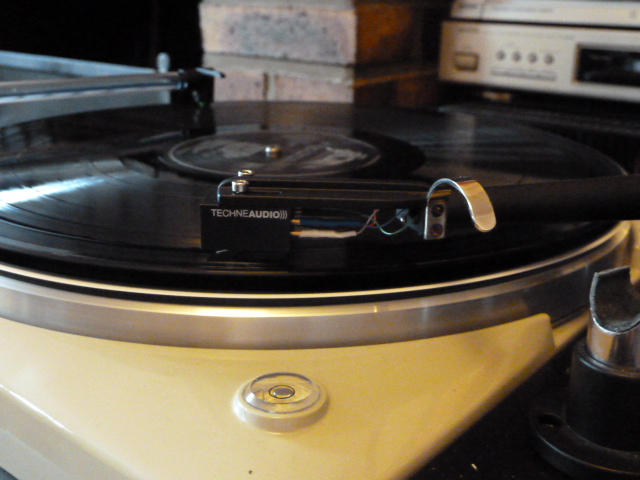

Le bras en fonctionnement.
Modifié en dernier par vendin le mar. 30 août 2016 09:48, modifié 5 fois.
Pascal.
Avatar du membre
vendin
Membre éminent
Messages : 1773
Enregistré le : lun. 17 mars 2014 21:09
Localisation : Noisy le grand 93

Re: Bras Karmadon

Message par vendin »

Autant le dire tout de suite, les résultats avec la DL103 sont, à mon avis, particulièrement excellents, la masse effective semble être dans les cordes, mais l'amortissement visqueux exerce un contrôle de la stabilité latérale particulièrement efficace, les pires modulations ne risquent pas de balader le bras et le stylet est bien le seul à bouger.

Bien sûr le mouvement vertical est contrôlé lui aussi, mais en lecture c'est le boulot de la force d'appuis qui joue une grande partie de ce rôle, par contre, chose rigolote, il n'y a pas besoin de lève bras, on place le bras au dessus du disque et on le lâche, il descend doucement sur celui-ci.

Chose rare donc, voilà un uni-pivot parfaitement adapté aux cellules de faibles compliance et au MC en générale je pense et cerise sur le gâteau:

Le douze pouce coûte 420$ et le 9 pouces 380$ qui dit mieux.

Voilà, pour l'ensemble de ces prestations il me semblait intéressant de vous présenter ce bras.

http://www.karmadon.net/shop/viscous-damped-tonearm-2/
Modifié en dernier par vendin le jeu. 2 juin 2016 20:25, modifié 1 fois.
Pascal.
Avatar du membre
vendin
Membre éminent
Messages : 1773
Enregistré le : lun. 17 mars 2014 21:09
Localisation : Noisy le grand 93

Re: Bras Karmadon

Message par vendin »

Juste une précision, le corps du bras est en magnésium.
Modifié en dernier par vendin le mer. 5 oct. 2022 09:19, modifié 1 fois.
Pascal.
Avatar du membre
pa@pa74
Membre éminent
Messages : 1976
Enregistré le : mer. 23 oct. 2013 11:11
Localisation : Var bord de mer

Re: Bras Karmadon

Message par pa@pa74 »

:hello: Pascal,
Merci pour cette présentation, ce bras semble une bonne alternative à d'autres plus onéreux. :yes!:
Claude

Le prix s'oublie, la qualité reste... ( Michel Audiard "Les Tontons flingueurs" )
6336A

Re: Bras Karmadon

Message par 6336A »

Très intéressant, en effet.
Je ne trouve pas ses caractéristiques : Est ce que tu pourrais, si tu as, au moins nous donner :
Le diamètre de perçage pour son installation.
Sa longueur effective (pour le 12 pouces)
La distance pivot-axe.
Merci
Avatar du membre
vendin
Membre éminent
Messages : 1773
Enregistré le : lun. 17 mars 2014 21:09
Localisation : Noisy le grand 93

Re: Bras Karmadon

Message par vendin »

Le diamètre de perçage, je te le dirai demain, je vais le mesurer.

La distance pivot axe est de 270 d'après Bubu.
Pascal.
Avatar du membre
vendin
Membre éminent
Messages : 1773
Enregistré le : lun. 17 mars 2014 21:09
Localisation : Noisy le grand 93

Re: Bras Karmadon

Message par vendin »

J'ai vérifié à tout hasard sur le site que j'ai mis en lien, c'est confirmé, 270.
Pascal.
quoler
Membre honoraire
Messages : 406
Enregistré le : ven. 20 févr. 2015 06:25

Re: Bras Karmadon

Message par quoler »

Merci Pascal pour cette présentation. Je peux faire mon rabat joie ? Pas de porte cellule détachable !!! Pas trop pénible l'installation d'une cellule ?
Avatar du membre
vendin
Membre éminent
Messages : 1773
Enregistré le : lun. 17 mars 2014 21:09
Localisation : Noisy le grand 93

Re: Bras Karmadon

Message par vendin »

Ce n'est effectivement pas un bras pour changer de cellule à tout bout de champs, mais c'est assez facile de les installer.
Pascal.
Avatar du membre
vendin
Membre éminent
Messages : 1773
Enregistré le : lun. 17 mars 2014 21:09
Localisation : Noisy le grand 93

Re: Bras Karmadon

Message par vendin »

6336A a écrit :Très intéressant, en effet.
Je ne trouve pas ses caractéristiques : Est ce que tu pourrais, si tu as, au moins nous donner :
Le diamètre de perçage pour son installation.
Sa longueur effective (pour le 12 pouces)
La distance pivot-axe.
Merci
Le diamètre de perçage doit être de 16 minimum, plus les câbles de modulation, mais il est possible de faire un trou de 6 contigu.

La distance pivot-axe comme dis plus haut est de 270mm.
Pascal.
