A la demande de plusieurs, je démarre cette présentation de l'Olympus C50, version équipée S8R.

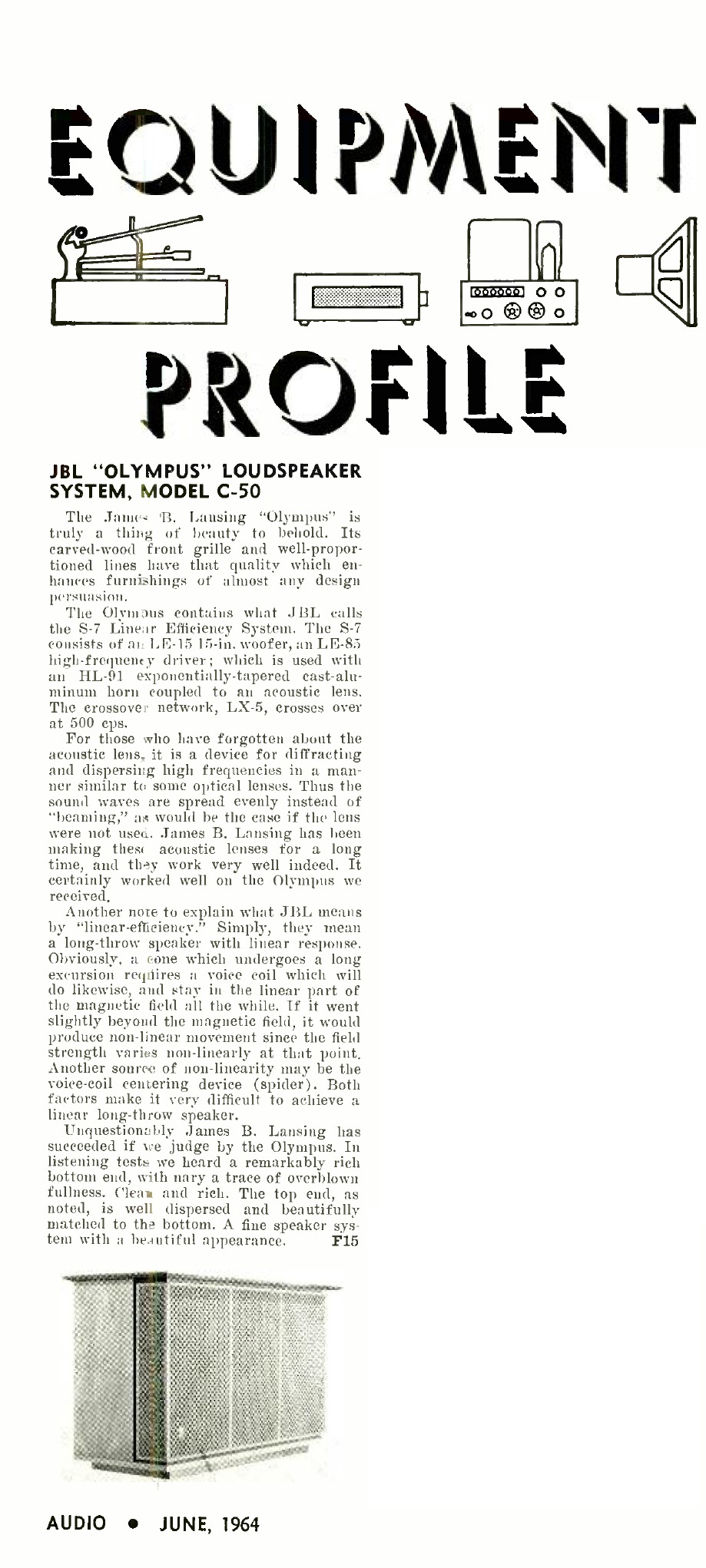

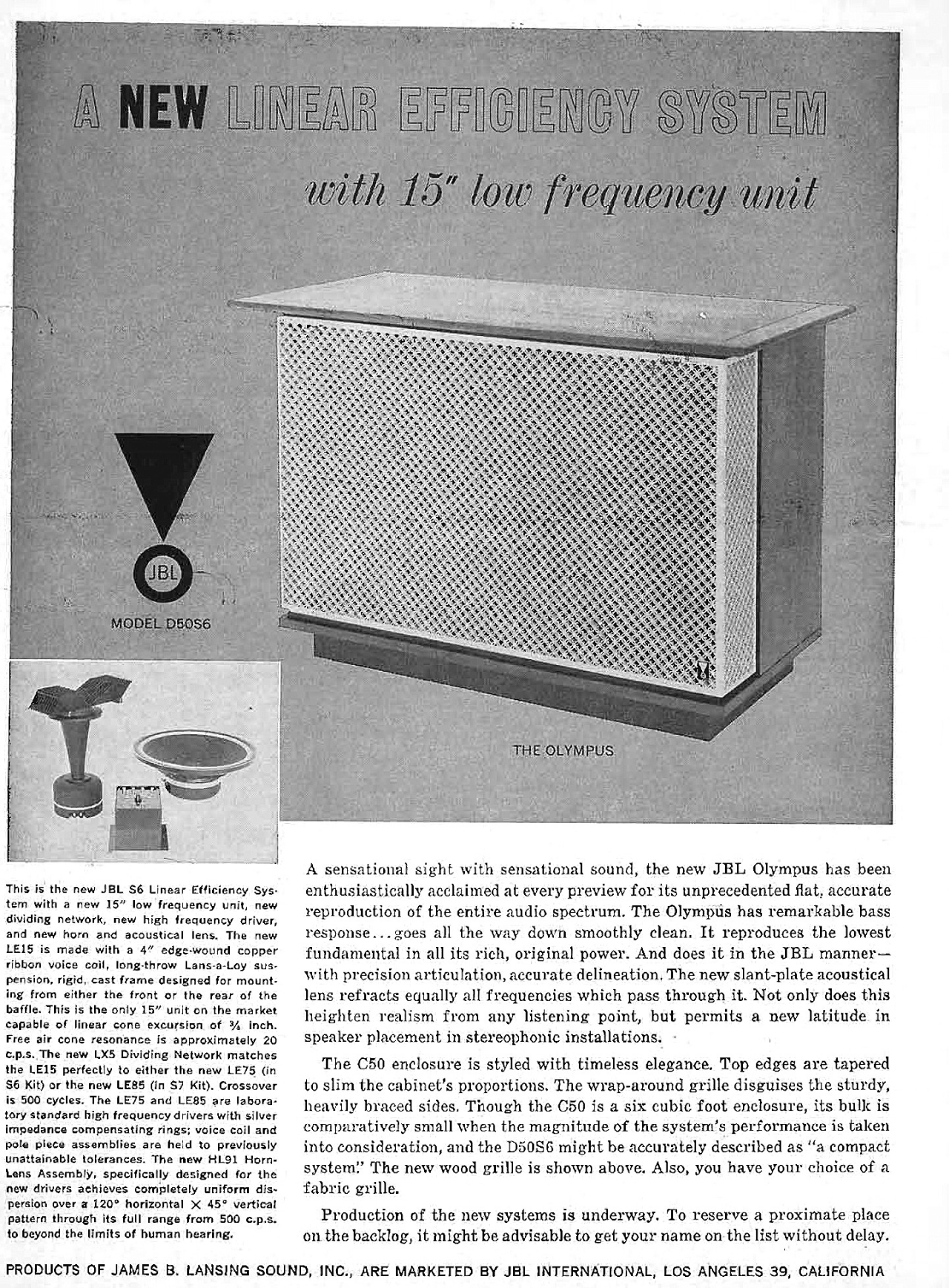

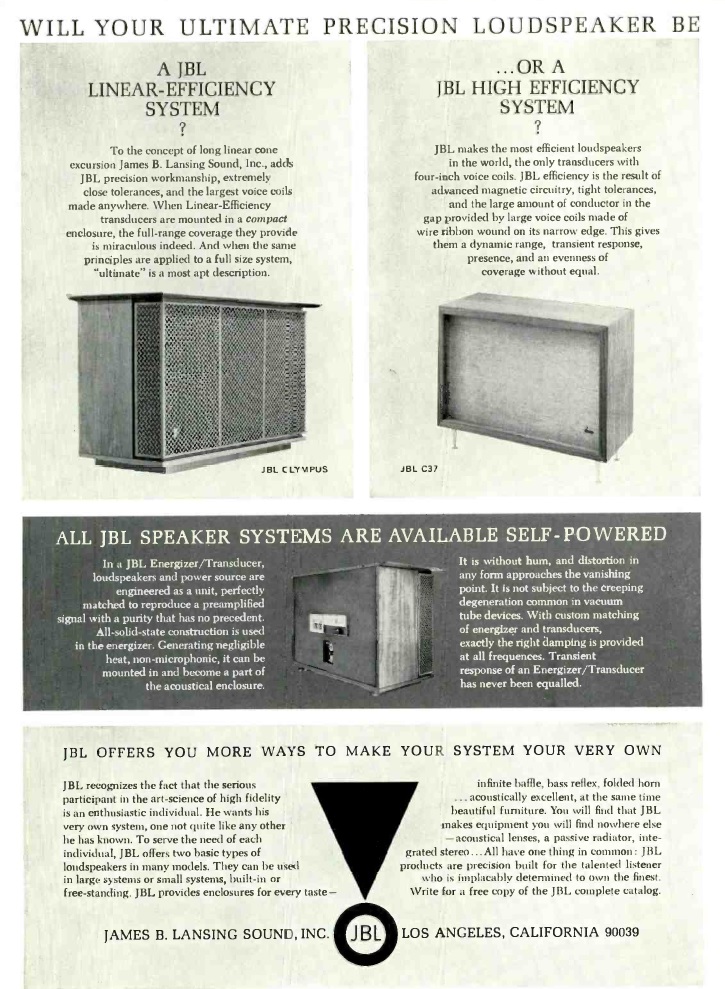

La littérature très abondante sur JBL, très facilement disponible notamment sur le site audio heritage, décrit dans de nombreux catalogues à partir de 1960 cette enceinte mythique. Je joins une vue générale pour la présentation, vue montrant un détail intéressant: la symétrie de montage des HP, pour une image stéréophonique plus stable.
Je vais aller dans le sens de l'assemblage, c'est à dire présenter d'abord ses composants, en séquence, et enfin l'enceinte résultant de cette association/
Le système S8R se compose de :
-HP basse -bas médium LE 15A
-passif PR15.
-Moteur de Médium 375
-ensemble trompe-lentille HL93
-Tweeter 075
-filtre grave – medium LX 5 coupant (théoriquement) à 500Hz
-filtre médium aigu N7000 coupant (théoriquement) à 7000Hz
Observons le LE15A. Cette dénomination correspond à la liste « Hifi ou home de JBL. Il existe en 8 ou 16 ohms, de caractéristiques un peu différentes. Il a un équivalent dans la liste professionnelle, le 2215, qui est A en 8 ohms et B en 16 ohms.
38 cm, Aimant Alnico, membrane en pulpe pressée épaisse, spider en polymère , suspension blanche en Lanseloy (pour les premiers), son poids est de 11Kg. Un magnifique haut parleur.
Un détail essentiel, en général peu décrit: sa bobine de taille respectable de 10 cm, est courte, sur noyau ventilé et se meut dans un entrefer extra-large :15mm, taille rarement atteinte par d'autres HP. Ca le distingue de son voisin le 136A qui a au contraire une bobine longue vibrant dans un entrefer mince. Quelle est la conséquence : la réduction du poids de l'équipage mobile car une bobine de 7mm d'épaisseur est beaucoup moins lourde qu'une bobine de 19mm.

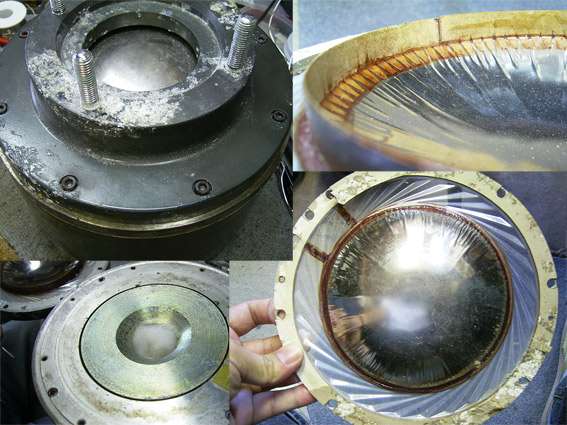

Je joins des photos pour montrer la différence et la comparaison avec l'Altec 416, dont la bobine est encore plus mince. Plus de détails sur ces deux modes de conception sont donnés par Jean Hiraga dans son livre « Les haut-parleurs », lequel relevait que les haut parleurs à entrefers larges sont plus onéreux à fabriquer que les autres.
Songez que la bobine étant très « a l'étroit » dans cet entrefer si profond, le moindre effet de balancier conduit au frottement, et le montage industriel de la membrane ne peut pas être fait à cadence rapide sous peine de rejets importants pour cause de frottements.
Le rendement (mesures européennes) est de 95db.
Sa résonance nominale est aussi basse que 20Hz, quand il est neuf, mais une mesure faite après 10ans montre que l'assouplissement de l'équipage mobile lui a fait perdre encore 4hz avec un Fs de 16Hz !
Je joins le tableau Thiele et Small.
Son flux d'induction maximal atteint 450000 Maxwells, ce que JBL présente avec beaucoup de fierté.
C'est un haut parleur donnant des résultats époustouflants dans une enceinte close de 400L. Dans l'Olympus le volume « utile » est à peu près de 154l, ce qui n'a pas beaucoup de signification en soi puisqu'il est monté avec un passif de 38cm.
JBL n'a fait qu'un seul passif de 38cm, le PR15, mais ce passif est réglé différemment dans les enceintes qui l'utilisent : l'Olympus, et la L220.
Le LE15 A a un presque homonyme, le LE15B, qui lui ressemble visuellement, à la suspension petits plis près, mais qui n'a absolument rien à voir. Beaucoup plus léger, bien que résonant très bas, de rendement 99db, et montant naturellement plus haut, il n'a à ma connaissance été monté qu'une seule fois par JBL : dans la L200 première version.
Haut parleur remarquable, à mon avis bien meilleur que le LE 15A et assez difficile à trouver en bon état. Il n'existe qu'en 4 ohms (????) et ses TetS sont très différents bien que possédant exactement le même aimant/entrefer.
Disons enfin que l'Olympus n'a utilisé que le LE15A mais que JBL pouvait sur demande spéciale monter un 8 ohms ou un 16 ohms.
Le grave de l'Olympus est subjectivement assez bas (pour un si petit volume) mais un peu lourd, cotonneux, en raison du passif. C'est une écoute qui reste globalement agréable mais on ne « décortique » pas aussi bien une contrebasse acoustique qu'avec un 515.
Merci de m'avoir lu jusqu'au bout.
Next one : le Médium.
Jérôme
