Harman Kardon TA600

[CHARLES33]

Les deux vieux croûtons du bordelais ont le plaisir de vous présenter ce sympathique ampli tuner.
Difficile de situer ses années de production car il y a eu, semble- t -il, plusieurs versions. Les schémas montrent en effet de légères différences suivant les versions.
Anyway, disons mid 70'. On trouve assez peu d'informations sur ce modèle, raison de plus pour s'y intéresser.

Comme tous ses confrères de la même époque, il n'est pas léger.
Il est donné pour 2x 38 W sous 8 ohms. La partie tuner est dotée d'un petit 3 cages. Rien d'exceptionnel donc mais ceci reste un bel appareil, de la belle époque.

Il était fonctionnel, néanmoins son âge justifiait une petite remise en forme. Il a fait un peu de résistance mais après plusieurs après midi de dur labeur, nous en sommes venus à bout....

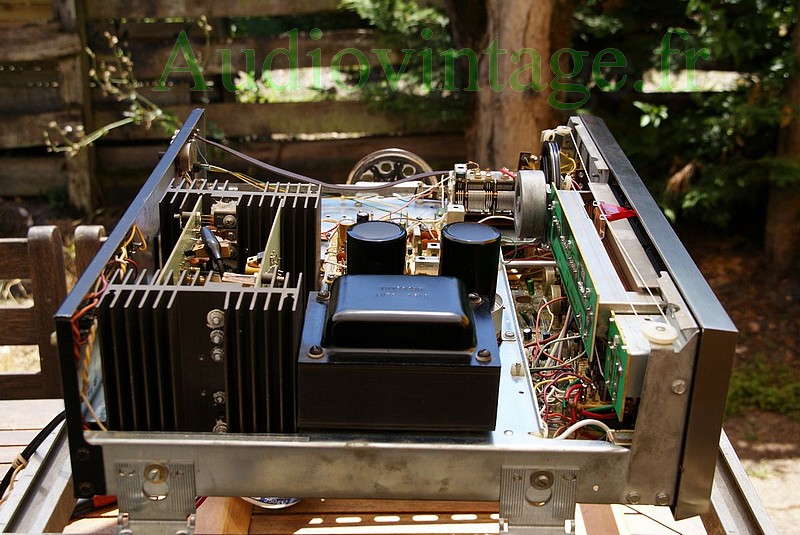

Le voici donc sur la table d'opération.

HK TA 600 01.jpg (165.73 Kio) Vu 16227 fois

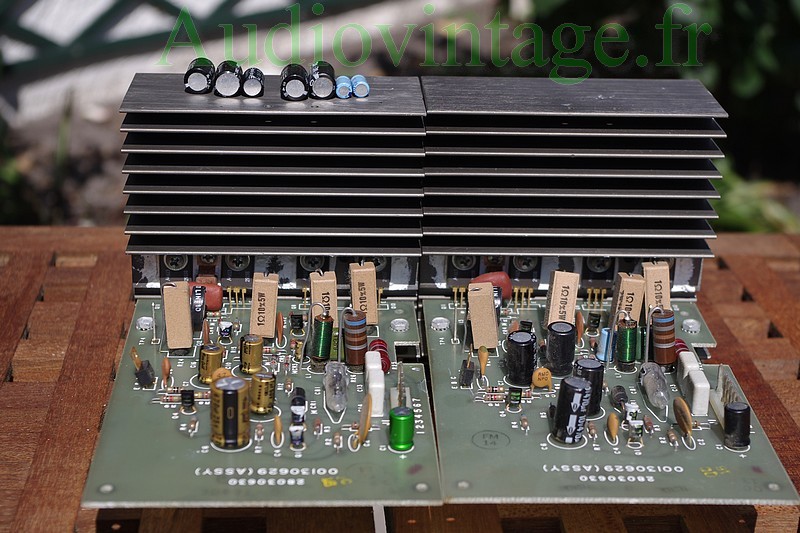

Tous les condensateurs ont donc été changés, en commençant par les deux cartes de puissance;

HK TA 600 21.jpg (197.25 Kio) Vu 16227 fois

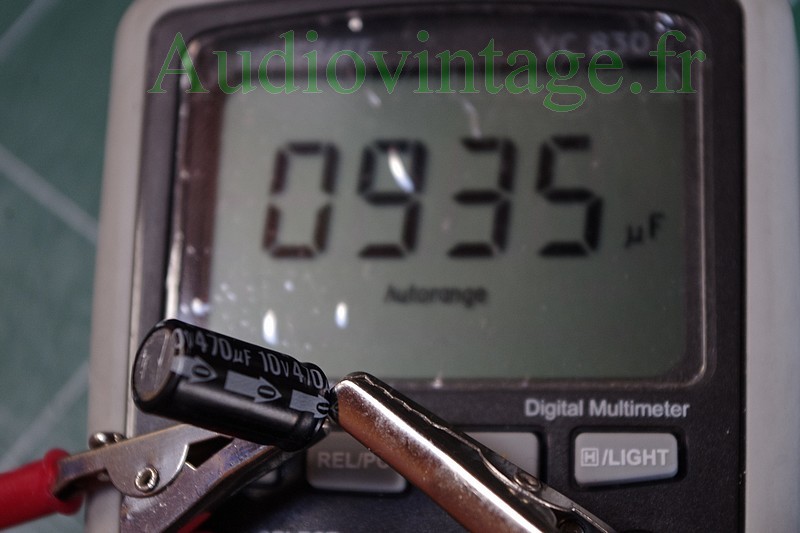

Une remise à niveau s’avérait en effet nécessaire...

HK TA 600 22.jpg (133.2 Kio) Vu 16227 fois

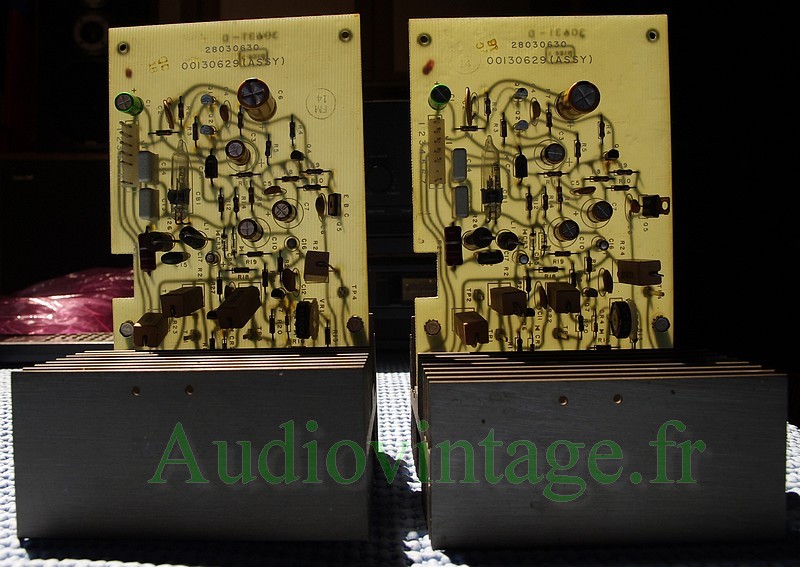

Cartes légèrement translucides, pratique pour trouver les points de soudure.

HK TA 600 23.jpg (183.95 Kio) Vu 16227 fois

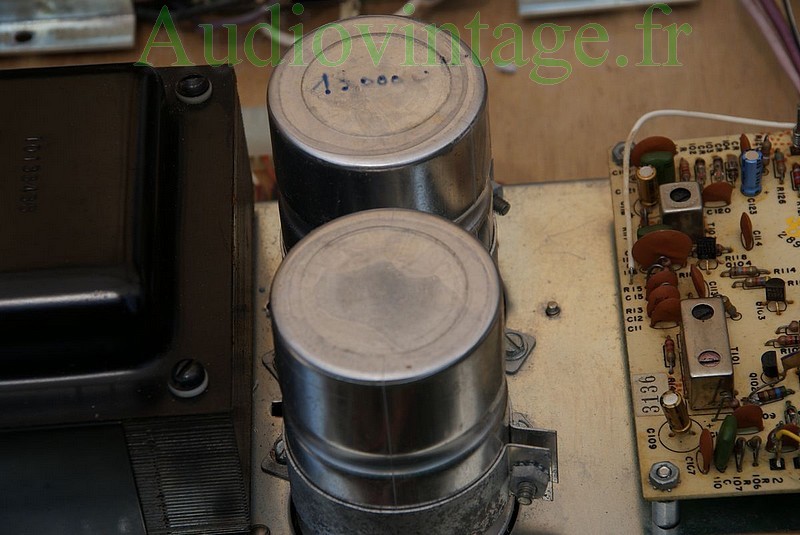

Les deux gros condensateurs de filtrage n'étaient pas morts,

HK TA 600 31.jpg (100.25 Kio) Vu 16227 fois

mais par mesure de précaution ils seront remplacés par des neufs. Évidemment plus petits (mais de bonne facture) il faut s'adapter. Gardez toujours vos chutes de lino, ça peut servir.....

HK TA 600 32.jpg (124.85 Kio) Vu 16227 fois

et voilà

HK TA 600 33.jpg (132.76 Kio) Vu 16227 fois

Les ampoules vieillissantes sont remplacées par des leds et les résistances adéquates, le tout protégé par de la gaine themosoudée.

HK 41.jpg (105.02 Kio) Vu 16227 fois

Et pour ne pas se tromper d'emplacement chaque ampoule est identifiée. Mieux que chez le constructeur...

HK 42.jpg (96.75 Kio) Vu 16227 fois

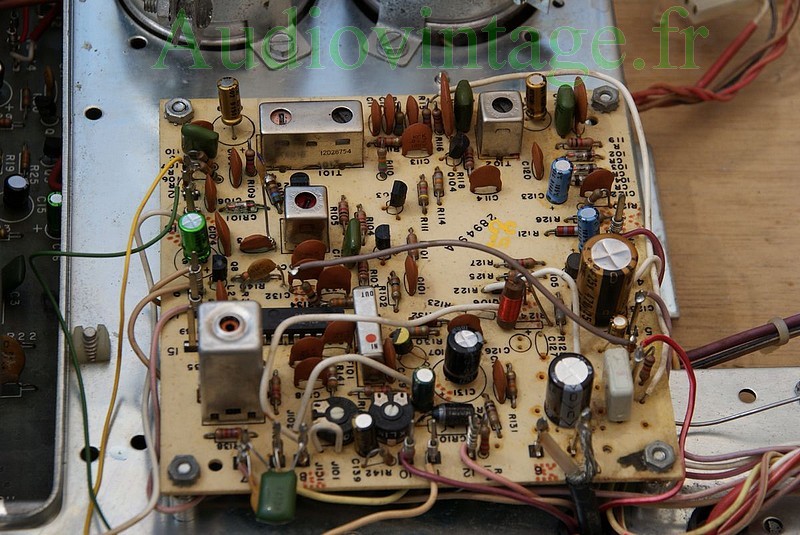

On continue sur la carte tuner.
avant

HK 51.jpg (166.75 Kio) Vu 16227 fois

Après

HK 52.jpg (152.57 Kio) Vu 16227 fois

En parlant de tuner, ce receiver est équipé d'un simple 3 cages, mais les tests de réception avec une antenne 300 ohms un peu pourrie ont donnés des résultats très satisfaisants.

HK 53.jpg (131.78 Kio) Vu 16227 fois

PAUSE

[CHARLES33]

Des endroits pas faciles parfois, mais la table d'opération d'Alain permet d'affronter toutes les difficultés. Le condensateur de l'inter est lui aussi remplacé.

HK 54.jpg (85.47 Kio) Vu 16221 fois

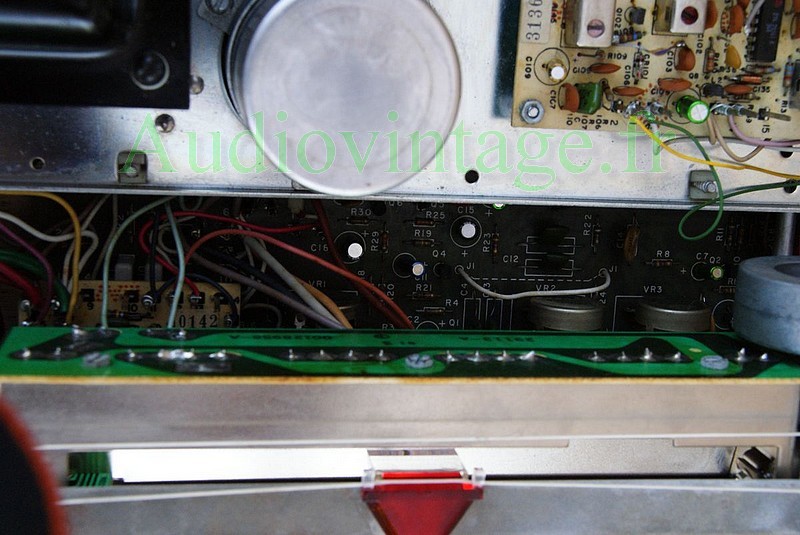

Pas facile d'accès non plus les condos de la carte préampli.

HK 55.jpg (115.1 Kio) Vu 16221 fois

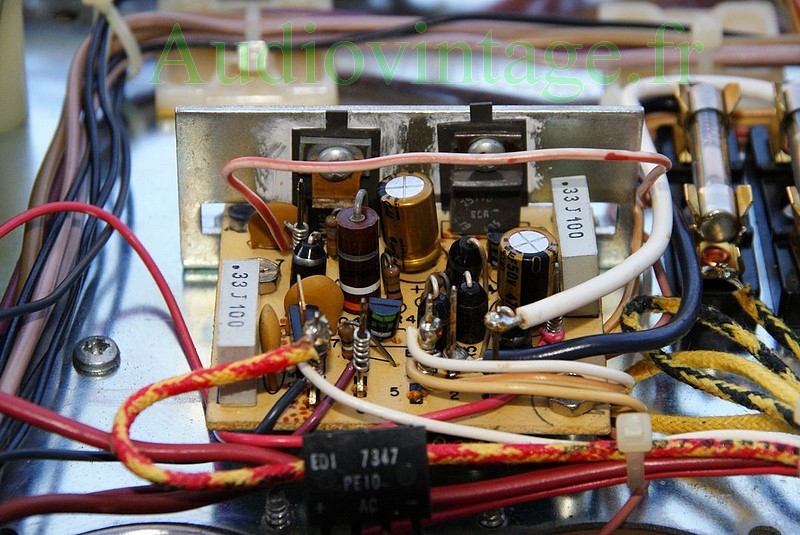

Finalement c'est cette carte d'alimentation qui nous a causé quelques soucis, fil légèrement dénudé (boom la diode de redressement) , elle est de nouveau fonctionnelle après une demi journée de recherche et le changement d'une petite résistance.

HK 56.jpg (147.97 Kio) Vu 16221 fois

Le tableau de chasse.... On gardera quand même les deux gros qui sont encore à peu près dans les clous.

HK 61.jpg (132.89 Kio) Vu 16221 fois

Fixation vieillissante elle aussi et peu sûre

HK 71.jpg (123.08 Kio) Vu 16221 fois

Allez, on vire, Alain se transforme alors en chaudronnier, création « home made » d' un support plus fiable.

HK 72.jpg (123.54 Kio) Vu 16221 fois

idem pour les gros condensateurs.

HK 73.jpg (155.63 Kio) Vu 16221 fois

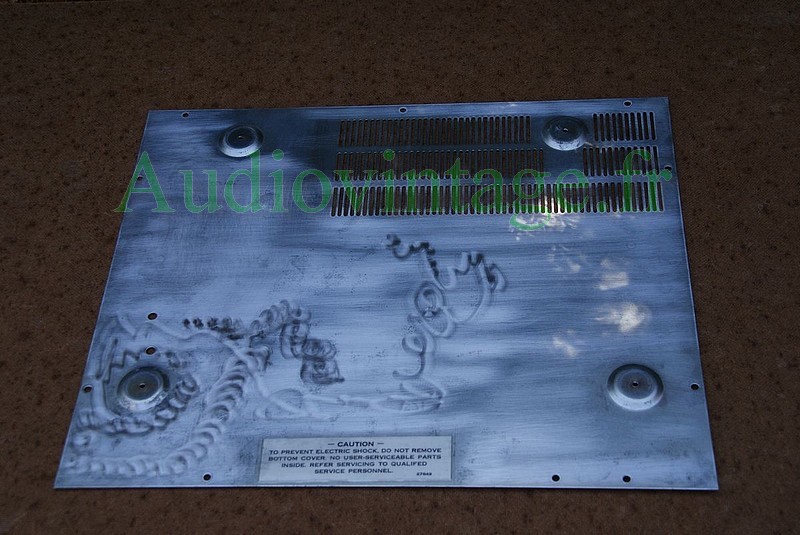

La plaque arrière était pas mal rouillée ponçage au papier de verre et Alain a fait mumuse avec son outil à poncer.

HK 81.jpg (117.47 Kio) Vu 16221 fois

Finalement une bonne couche de peinture noire c'est nettement mieux.

HK 82.jpg (127 Kio) Vu 16221 fois

Le bestiau est, en principe fonctionnel

HK 91.jpg (145.12 Kio) Vu 16221 fois

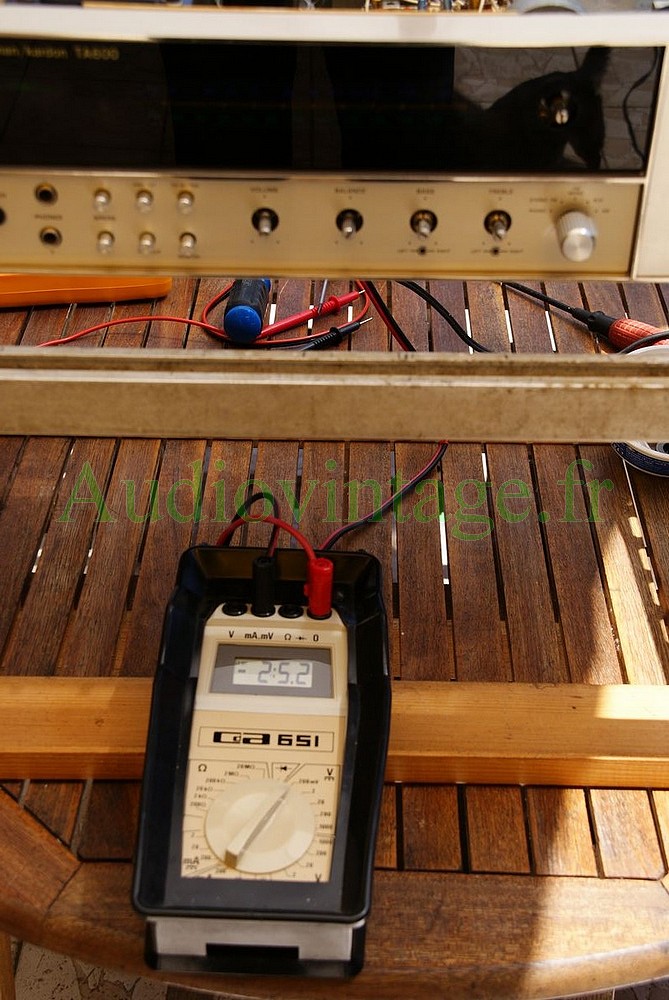

Derniers tests et derniers réglages...

HK 92.jpg (224.8 Kio) Vu 16221 fois

à 25 mV

HK 93.jpg (173.6 Kio) Vu 16221 fois

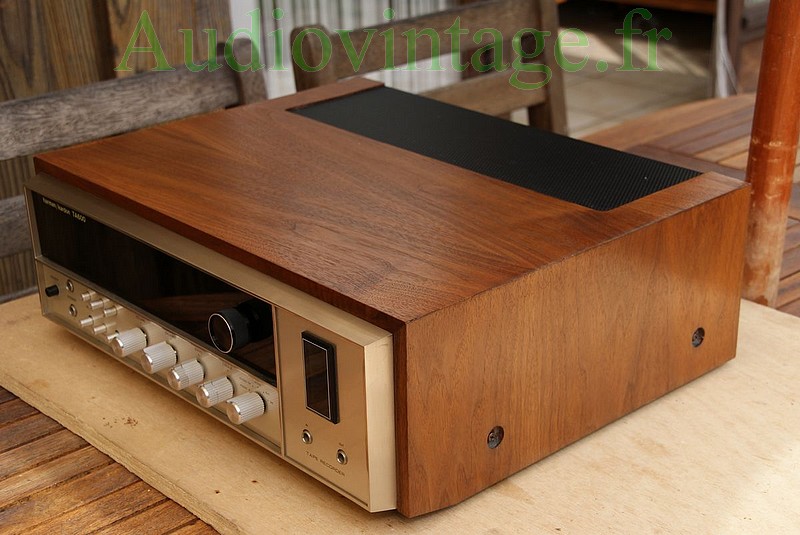

Voici donc notre beau HK dans sa robe de bois, elle aussi remise à niveau :

HK 101.jpg (105.14 Kio) Vu 16221 fois

HK 102.jpg (122.34 Kio) Vu 16221 fois

La cerise sur le gâteau, il est beau, n'est ce pas ?

HK 103.jpg (105.55 Kio) Vu 16221 fois

Pause pipi...

[CHARLES33]

et vu de l'arrière c'est pas mal non plus.

HK 111.jpg (138.74 Kio) Vu 16215 fois

HK 112.jpg (126.24 Kio) Vu 16215 fois

HK 113.jpg (137.06 Kio) Vu 16215 fois

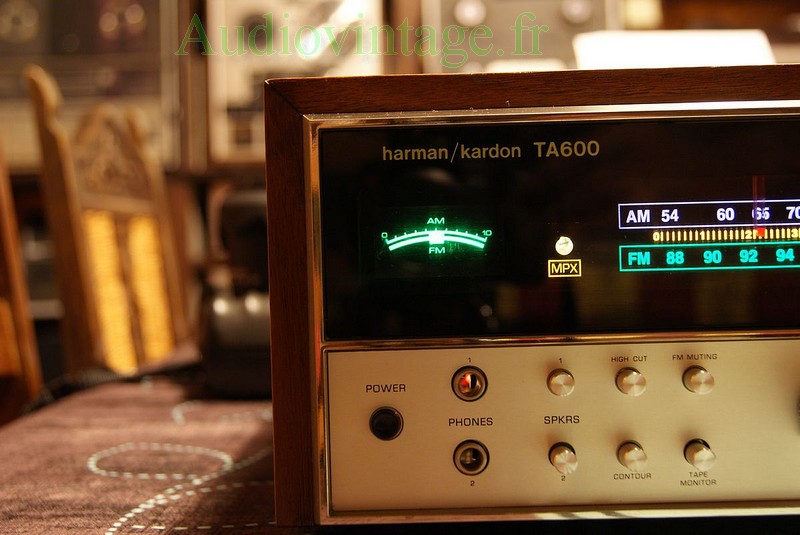

Et de nuit ?

HK 121.jpg (94.6 Kio) Vu 16215 fois

HK 122.jpg (90.12 Kio) Vu 16215 fois

Voici la plus belle

HK 123.jpg (152.47 Kio) Vu 16215 fois

et encore....

HK 124.jpg (178.92 Kio) Vu 16215 fois

Rapidement testé sur deux enceintes suicides (Sony ) cet engin fonctionne tout à fait bien, mais il faudra une écoute plus complète pour découvrir toutes ses qualités.


En espérant que la présentation des deux vieux modos bordelais vous a plu.
Un dernier mot pour remercier Alain pour sa patience infinie face à l'ignare de service. Ca rentre, petit à petit....

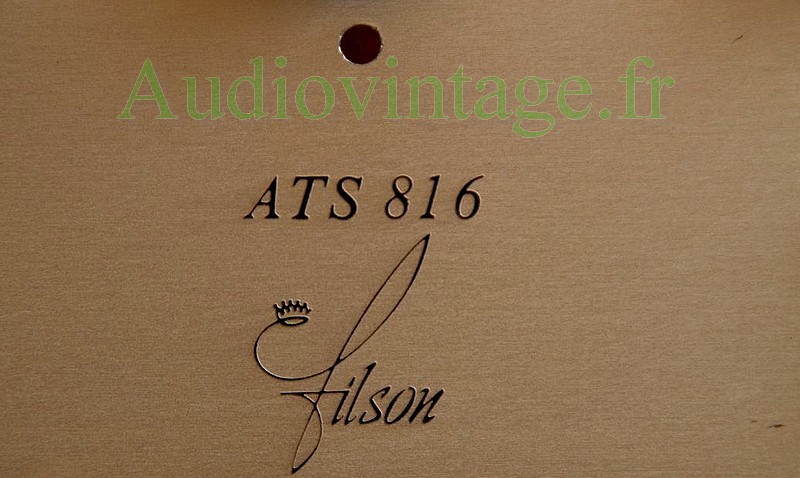

Prochain épisode ?
Un truc dans ce goût là...

HK 131.jpg (95.46 Kio) Vu 16215 fois

That is all folks,

[phil du 95]

Jolie présentation avec de très belles photos !
Bravo à vous deux!

[Gert Frobbe]

Un bien beau reportage de rénovation, il est très beau ce HK
Est-il possible d'avoir un jour les côtes et détails du "tournebroche" home made?

[dylanjumpman]

Superbe restau + présentation ! la Bordeaux team est toujours au top

[Pougatchoff]

.

Très bien l'astuce du lino

[hencot]

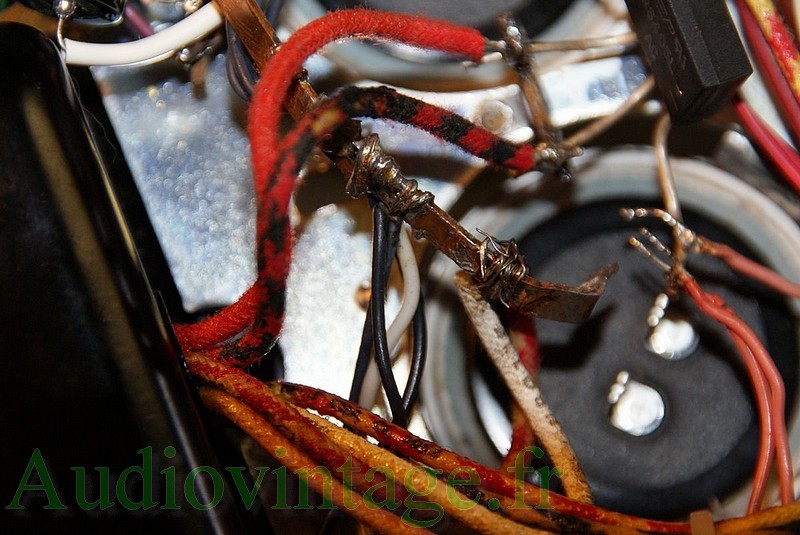

Il est très gentil Charles ,on a quand même coincé un fil du -35V alimentant la carte du tuner sous l'entretoise de la petite alim auxiliaire 12V/27V/30V ,ce qui nous a fait une belle peur en voyant le fil fondre ainsi que le pont de diodes 10A pris sur les capacités 15000 µF,on a donc remplacé ce pont par un 15A et le transistor ballast détruit de la carte alim auxiliaire par un modèle européen plus résistant, en changeant la résistance de polarisation et Charles à remplacé le fameux conducteur par un récent en fil souple .Et la diode stéréo Charles ,on ne voyait rien ......

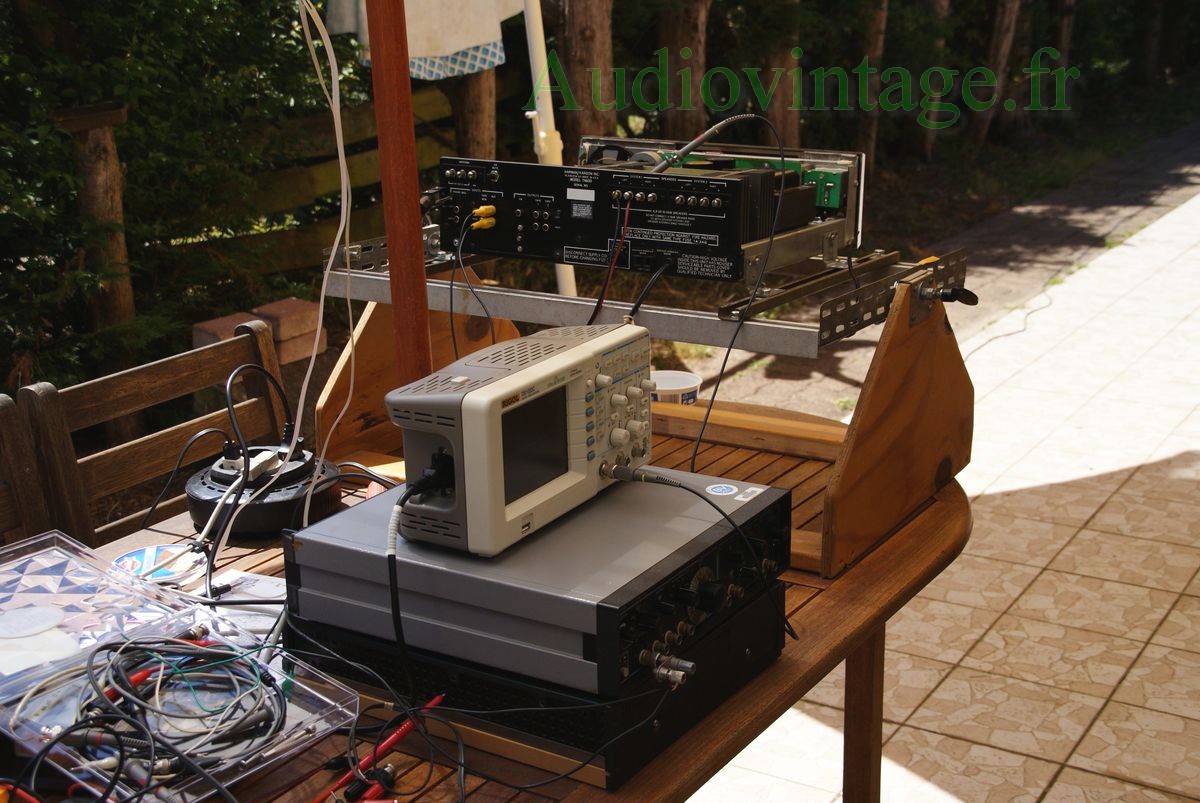

Vous remarquerez que même le matériel de controle est "vintage"....
Le châssis utilisé est un très vieux chassis ,bois métal,mais un nouveau châssis métal est en préparation avec si possible double rotation ,pour travailler encore plus facilement . Je mettrais des photos de l ancien dans le prochain sujet de la dernière photo du post avec les côtes .

pont_ballast [forum_horizontal].jpg (129.86 Kio) Vu 16190 fois

[Wagtbtoobz]

Astucieux le tourne-broche en effet

[dd83]

Pas mauvais nos deux bordeluches,excellents même ,surtout le CR,comme si on y était....
Magnifique appareil,très belle restauration digne de pros.
Maintenant on attend l' ATS 816.......
