JVC JA-S11

[L&Fan]

à tous

Présentation de cet intégré de la Japan Victor Company, seventie's, reconnaissable de loin
grâce au pavé noir dédié au "Tape 2". Il date de 1976, récupéré récemment au vide grenier
de quartier pour des broutilles.

Belle face avant en alu épais et gros bouton de volume


Décrassage de rigueur et branchement rapide sur HP de récup. Aucun bruit ne se fait entendre, surprenant malgré ses quasi 40 berges .

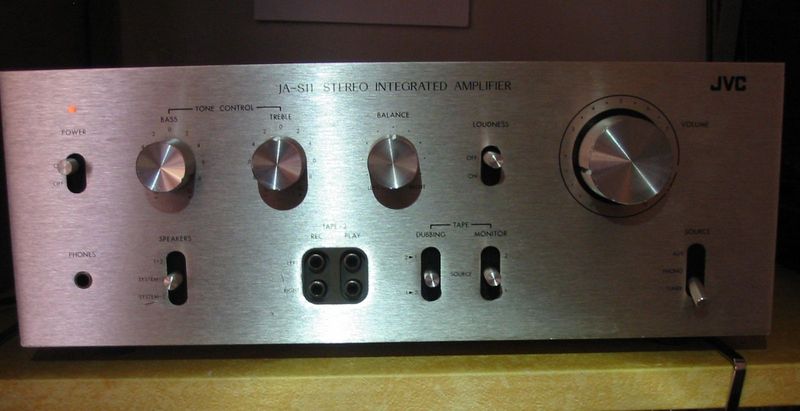

Quelques rayures tout de même, mais il a fière allure...



Tout ce qu'il faut au verso, y compris ces borniers HP à vis..

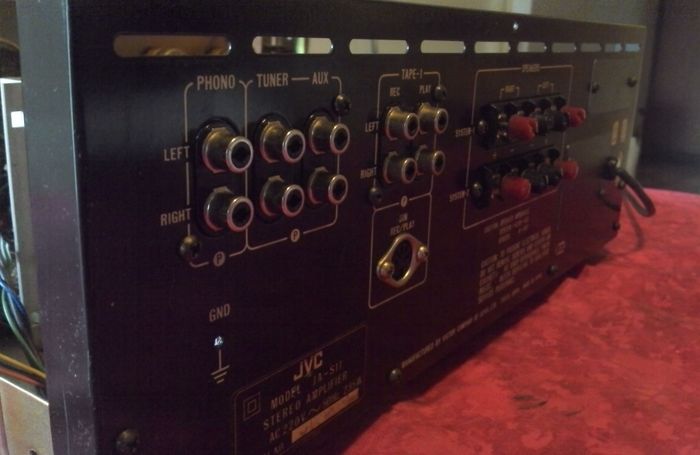

Le tape 1 est doublé par une DIN

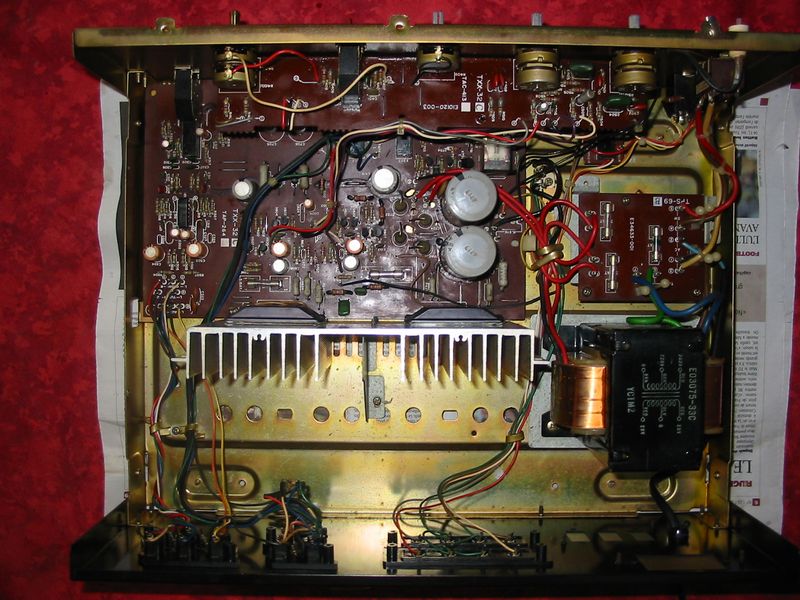

Gros transfo


Massif & robuste


5 fusibles, dont 2 de protection en sorties, et relai de tempo à l'allumage, toujours pour protéger les enceintes

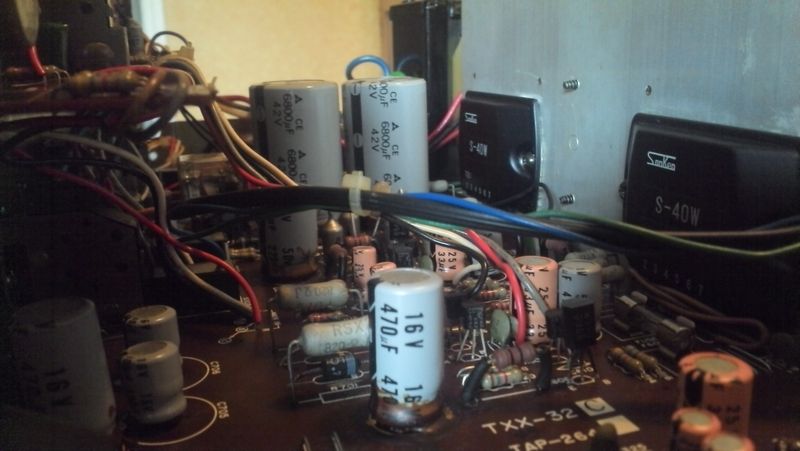

Sanken inside, et aucun réglage possible

les modules Darlington.jpg (70.95 Kio) Vu 16150 fois

Je suppose qu'ils contribuent à l'absence total de bruit dans les HP, (même de très près).
(Je l'avais déjà remarqué sur un autre intégré équipé du même type de module !!)

çà simplifie le travail des concepteurs !


A l'écoute, c'est particulièrement "pêchu", avec une bonne réserve de puissance
le grave est rond. Vers le haut, c'est plutôt bien avec suffisamment de définition, mais çà manque quand même d'ouverture et de profondeur
En résumé, un intégré fiable qui impose le respect, et qui en config d'écoute, s'en sort plutôt bien.
A+

[Wagtbtoobz]

J'ai trouvé le même aux encombants pour moins cher , mais les Sanken ont cramé ... je vais les refaire en TIP2955 et 3055 . J'ai même le schéma ... une super base à modifier , avec un gros TA et plein de place dedans

[Spide]

Merci pour ta présentation ! du bon Japan Victor Company

[L&Fan]

Merci pour ta présentation ! du bon Japan Victor Company

c'est avec plaisir !
A+

[iridium77]

Merci pour la présentation !

[L&Fan]

Merci pour la présentation !

avec plaisir !
A+

[RiffRaff]

Bonjour et merci pour la présentation.
J'ai le même modèle à restaurer (1 voix muette).

[L&Fan]

Bonjour et merci pour la présentation.
J'ai le même modèle à restaurer (1 voix muette).

&
Si çà peut te rassurer, celui-ci, à réception avait le même symptôme
c'était juste un faux contact (crasse) sur le sélecteur...
Résolu en 5 minutes avec la bombe adéquate (comme Sheilà)
A+

[RiffRaff]

J'ai un Scott 236S à terminer, puis je m'attaque à ce JVC JA-S11. J'espère que la panne sera aussi simple à trouver que chez toi.
Je commencerai donc par regarder du côté du sélecteur.
Je trouve qu'il a une belle gueule ce vieux JVC.

[L&Fan]

J'ai un Scott 236S à terminer, puis je m'attaque à ce JVC JA-S11. J'espère que la panne sera aussi simple à trouver que chez toi.
Je commencerai donc par regarder du côté du sélecteur.
Je trouve qu'il a une belle gueule ce vieux JVC.

Bon courage alors
A+
