Celestion Ditton 66 Quercy Custom

[dylanjumpman]

Je vous présente ma paire de Ditton 66 première édition. Ce sont des enceintes que tout le monde ou presque connait; inutile donc de rentrer dans les détails, mais juste pour rappel : un grave de 30 cm Celestion + passif, medium Celestion MD 500 + tweeter Celestion HF 2000

J'ai choisi de les présenter dans la rubrique DIY car elles ont subi "quelques" modifs par rapport aux originales, et ce n'est pas fini
En effet, je compte à terme les transformer pour pouvoir les alimenter en triamplification active...

Mais commençons tout d'abord par ce qui a été fait dessus et pris en photo...

Je les avais récupérées pour pas cher en région toulousaine mais l'une des caisses était en état très moyen. Peu de temps après cette trouvaille, j'ai eu la chance de faire connaissance avec un menuisier/ ébéniste qui s'installait dans le coin et qui était chaud pour refaire les caisses de ces Ditton de façon ... massive..

Résultat :

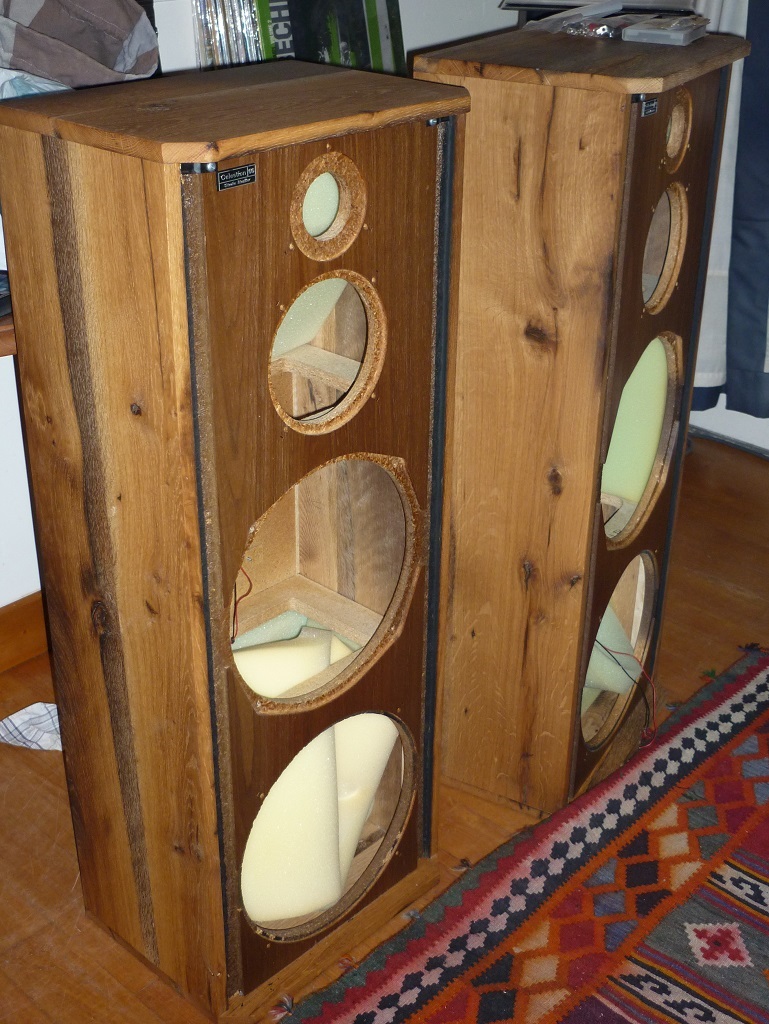

Les caisses sont en bois massif, du pur chêne quercynois, ce qui a eu pour effet d’augmenter légèrement le poids initial. Je compte passer une couche de lasure pour les foncer un peu, ou peut être rajouter une couche d'huile de lin (j'attends les avis des spécialistes bois du forum )

La deuxième étape a consisté à refaire les filtres :

Bon, je n'avais pas envie d'investir trop dans les filtres, mais je voulais quand même faire quelque chose de qualité... J'ai donc profité d'une commande sur partconnexion avec une grosse ristourne sur des condensateurs MKP de marque AEON (marque que je ne connaissais pas mais qui semble être une division de Solen, français donc, et ça c'est bien vu que je souhaitais ajouter à ces 66 un coté "local" )

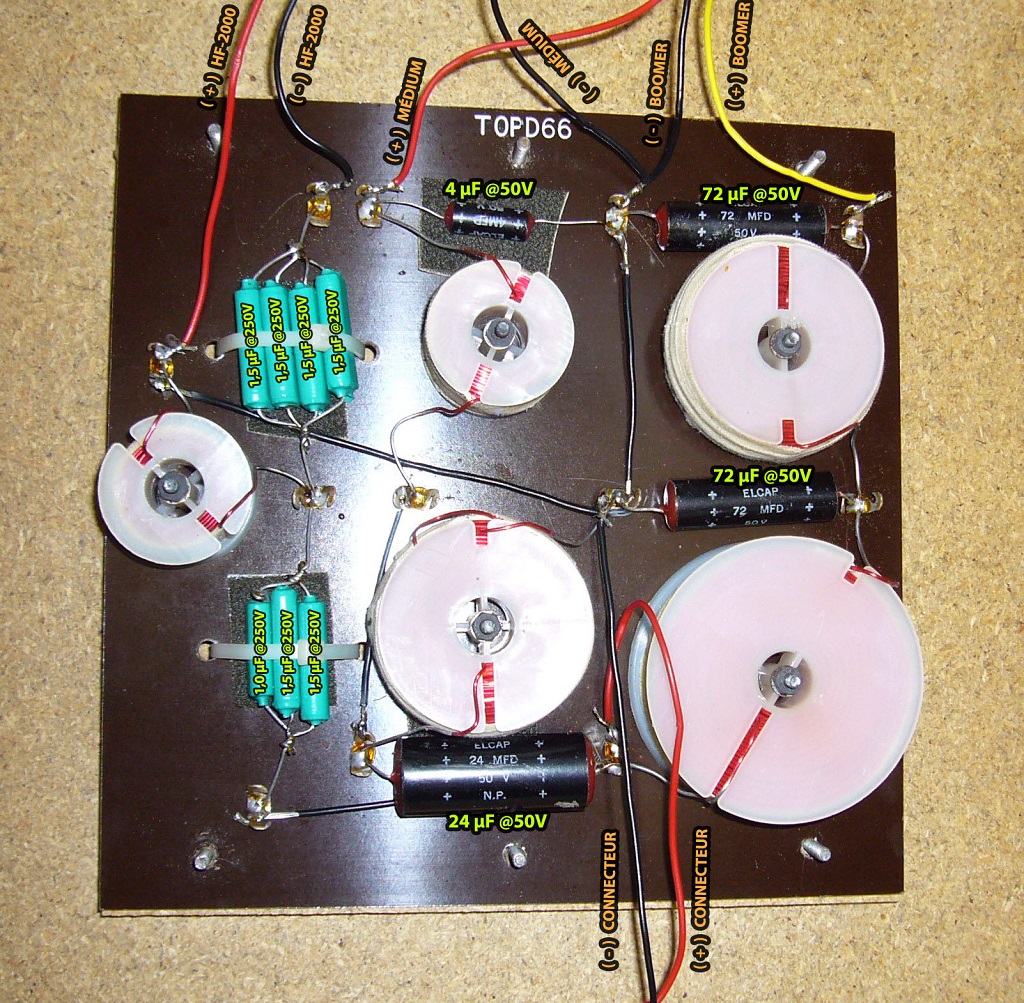

Un grand merci à Unic dont la photo des filtres originaux m'a été fort utile :

filtre original.jpg (526.52 Kio) Vu 5569 fois

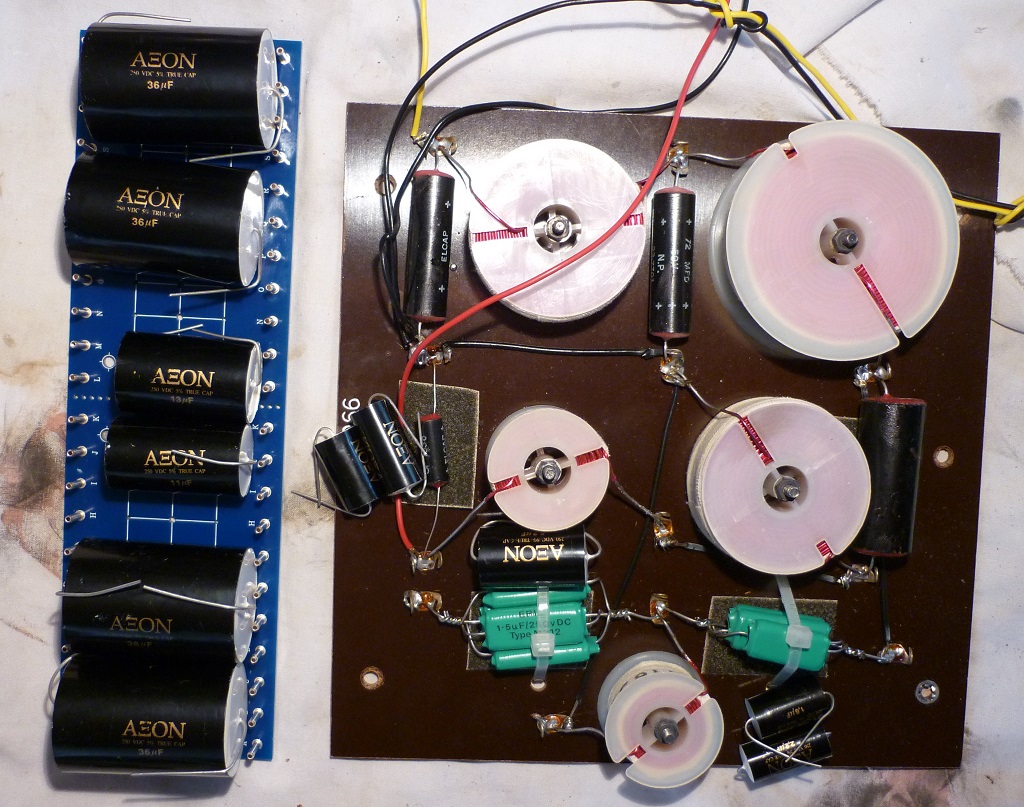

Phase d'ajustage pour réfléchir à l'implantation :

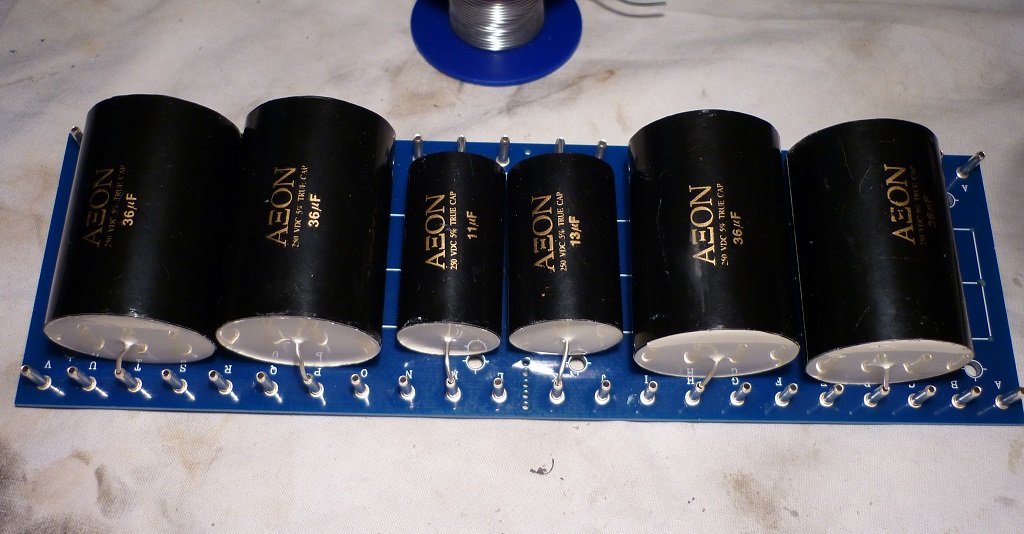

Comme vous pouvez le voir sur la photo, j'ai opté pour l'achat de plaques de montages de qualité pour y déporter les condos de grandes valeurs. C'est d'ailleurs ces condos de 72 uF et de 24 uF qui vont peser lourd sur la facture... Pour des raisons de place et accessoirement de coût, j'ai choisi de faire 36 + 36 en // pour faire le 72 uF et 11 + 13 en // pour faire 24 uF :


Montage sans compromis : soudure par le bas et sur la plaque avec insertion de cuivre monobrin pour les raccords avec la plaque des filtres :


C'est presque fini !


Raccord de la plaque avec le filtre en cuivre monobrin rigide :


Et je me suis arrêté là, faute de temps..., les filtres seront montés sur une plaque de contreplaqué ainsi :


Prochaine étape : montage des filtres + raccords des HP et du bornier pour les écouter un mono amplification passive

Etape suivante : montage d'un quadruple bornier et insertion d'un interrupteur pour passer de mono passif vers tri actif (je tiens à conserver la possibilité de les faire fonctionner en passif avec un seul ampli, histoire de ne pas les limiter à la tri amplification si jamais je change d'installation)
Je ne sais pas encore si je vais mettre les filtre dans un boitier externe... c'est sur que ça serait bénéfique mais ça fait du câble à gogo et ça rajouter encore un élément externe... on verra...

[Gromiton]

Joli projet déjà bien avancé, on attend la suite avec impatience ! Félicitations !

[Sgt.Pepper]

Salut !

J'ai été curieux dès que j'ai vu le titre .

N'as-tu pas peur d'un problème de phase en actif ?

[dd83]

Superbes ! Mais le chêne est-il bien sec?......Attention le bois massif travaille,très sensible à l'hygrométrie.

[6336A]

Oui, sympa, avec du beau travail d'ébénisterie.
Donc 24db/oct sur le boomer
12db/oct sur le médium, en passe-haut comme en passe-bas.
18db/oct sur le tweeter, avec celui ci en opposition de phase.

Le médium est en phase, ce qui n'est pas toujours le cas dans des enceintes 3 voies dont le médium est filtré à 12db, et avec les hp montés sur un même plan... il te faudra faire des essais en le mettant en opposition de phase. Sur les voix particulièrement tu entendras une grosse différence, à toi de déterminer le meilleur sens.

[dylanjumpman]

Superbes ! Mais le chêne est-il bien sec?......Attention le bois massif travaille,très sensible à l'hygrométrie.

Je pense que si les menuisier a choisi ces planches c'est qu'elles devaient être sèches. Les enceintes sont stockées à 'intérieur avec un taux d'humidité normal je pense...

N'as-tu pas peur d'un problème de phase en actif ?

Donc 24db/oct sur le boomer
12db/oct sur le médium, en passe-haut comme en passe-bas.
18db/oct sur le tweeter, avec celui ci en opposition de phase.

Le médium est en phase, ce qui n'est pas toujours le cas dans des enceintes 3 voies dont le médium est filtré à 12db, et avec les hp montés sur un même plan... il te faudra faire des essais en le mettant en opposition de phase. Sur les voix particulièrement tu entendras une grosse différence, à toi de déterminer le meilleur sens.

Je n'ai pas encore entamé le projet en actif, mais merci pour ton analyse Jean-François. Je ferai mes essais lorsque je serai confronté au problème

[Hifi-Vintage]

Bonjour, les caisses ont été bien refaites. Moi je serais plutôt pour une couche de lasure. Si tu pouvais mettre une petite vidéo pour faire voir, écouter le son et le résultat. j'ai hâte de voir la suite. Beau travail.

[pionroi]

l'ébénisterie made in Causses du Quercy

[chartz]

Tu utilises plutôt de l'huile de teck chaude. D'abord, tu passes la surface à la laine de roche pour un bois parfaitement lisse, puis tu imbibes le bois à l'huile chaude, deux ou trois fois. Elle pénètre mieux que l'huile de lin dans les veines, et te laissera un bel effet satiné.
Quel beau projet !

[chris]

Projet intéressant et beaucoup de soins , qualité
