Sansui TU-7700

[VENANCE]

Sansui TU-7700 : un petit tuner qui a tout d'un grand.

J'ai l’immense joie de vous parler d’une nouvel arrivé issu de la grande famille des appareils Hi-Fi vintages de qualité : Le tuner Sansui TU-7700.

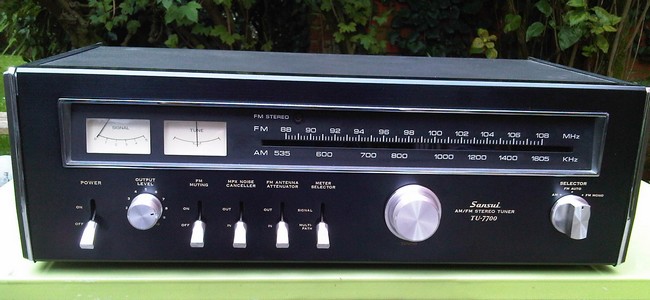

Photo 1

SANSUI TU-7700 MES PHOTOS 021.jpg (76.4 Kio) Vu 7870 fois

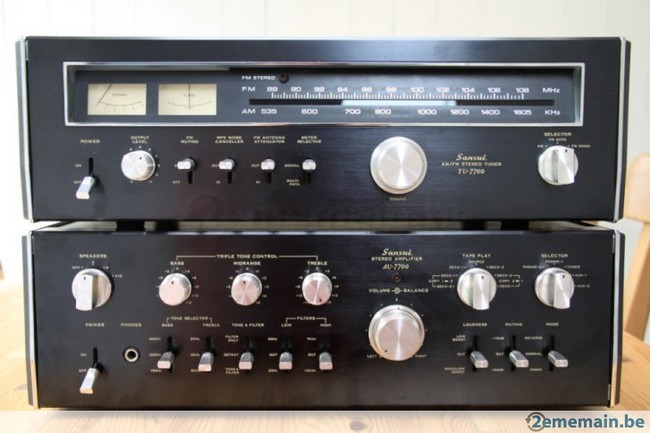

Il était vendu dans un ensemble avec son amplificateur associé : le Sansui AU-7700.

Photo 2

SANSUI AU-7700 ET TU-7700.jpg (61.9 Kio) Vu 7870 fois

Il faut dire qu’au départ, je pensais d’abord faire l’inverse : acquérir un ampli seul, et le tuner associé ensuite. L’ensemble s’est présenté.

Je vais vous en présenter le Tuner.

Photo 3

SANSUI TU-7700 MES PHOTOS 028.jpg (57 Kio) Vu 7870 fois

La petite histoire :

….je rêvais depuis longtemps d’un ensemble Sansui…. c’est chose faite.

Vers l’âge de 13 ans, après des autos lavées et des pelouses tondues, je réunissais quelques économies et je m’achetais mon premier élément Sansui : l’amplificateur AU-417. Et, plus de sous pour le Tuner.
Cet ampli a ensuite continué sa vie en devenant celui de mon père, encore à ce jour.

Et, je me suis toujours dit qu’à un moment ou un autre, je reviendrais à la marque, avec un ampli et un tuner au moins.
Les années ont passé et les priorités de la vie ont fait que je n’avais toujours pas pu concrétiser la chose….. jusqu’à aujourd’hui.

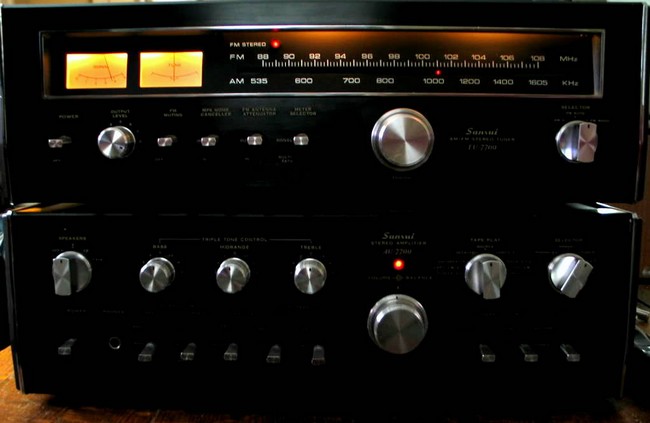

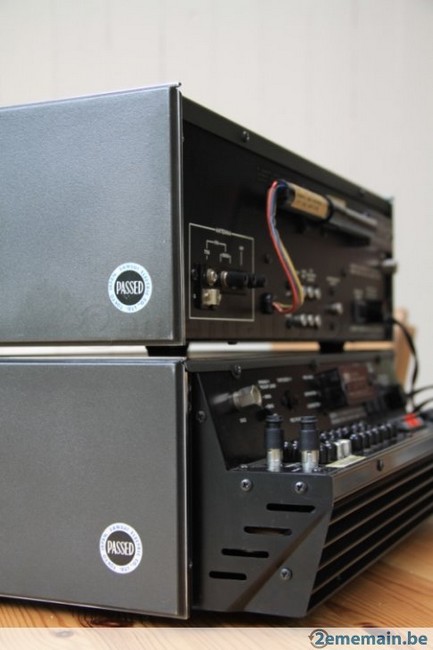

Photo 4

SANSUI AU-7700 ET TU-7700 2.jpg (49.64 Kio) Vu 7870 fois

Le fait de m’inscrire sur le forum a fortement accéléré mon désir, puisqu’un grand nombre de merveilleux appareils Sansui y sont racontés et illustrés de long en large au travers de nombreux sujets.
Alors j’ai lu, lu, lu…Merci les membres d’Audiovintage.

Au fil de l’expérience acquise au travers de mes lectures, mes préférences dans la marque ont évoluées et sont aujourd’hui beaucoup plus orientées vers les périodes antérieures au Sansui AU-417 et TU-417.

Avec les amplificateurs AU-7700, AU-7900…. et leurs tuners associés…;

ou les plus prestigieux

AU-777 ; AU-777A ; AU-999 ; AU-9900 ; AU 11000 ; AU-20000 et les tuners très haut de gamme de chez Sansui.

Après, mes moyens du moment et l’opportunité ont fait le reste pour décider cet achat.

C’est déjà un très beau retour à la marque qui se dessine avec cet ensemble.
Il y aura surement une suite.

L’annonce était claire et sans ambiguïté. Déjà un bon point.
Le prix était très bon et les appareils annoncés très propres. Je suis allé voir.
J’ai rencontré un homme charmant, passionné, soigneux comme on les rêve.
C’est vraiment pas toujours le cas chez les vendeurs.
Il était le deuxième propriétaire et avait acheté cet ensemble à un collectionneur.

Pour vous dire, l’ampli est esthétiquement MINT et le Tuner très propre avec 2 légères griffes sur le dessus, c’est tout.
A l’essai d’écoute, aucun crachotements ni bruit suspect. Un son immédiat surprenant chez ce couple Sansui.
C’est bon, je prends.

Mais revenons au Tuner Sansui TU-7700.
(Je parlerai plus longuement de l’ensemble dans sa rubrique dédiée.)

Photo 5

SANSUI TU-7700 MES PHOTOS 001.jpg (60.41 Kio) Vu 7870 fois

Ce Tuner a été produit de 1974 à 1975 (source AK Database) et commercialisé entre 1975 et 1976.

Il mesure 434 x 130 x 243 mm, et pèse 6.9 Kg.

Il fait partie d'une série d'amplis intégrés et de tuner associés qui ont connu un énorme succès auprès du grand public.

La raison est assez simple à comprendre : la série allie qualité de fabrication, performance et design.

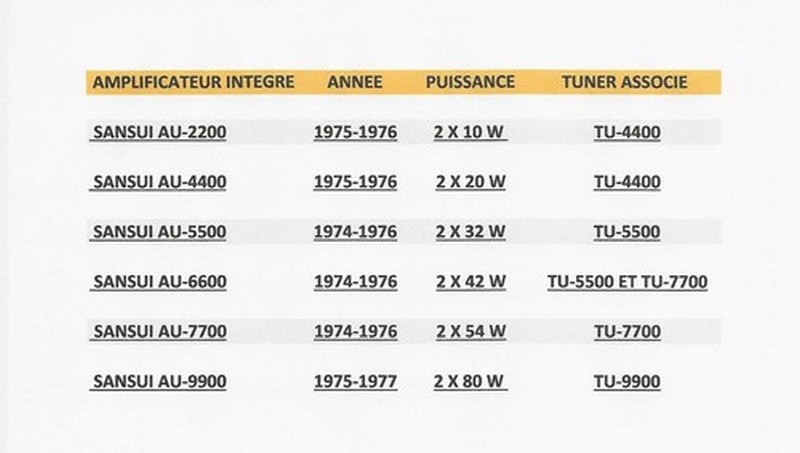

On y retrouve :

SANSUI TU-7700 SERIE.jpg (59.82 Kio) Vu 6493 fois

Dans la brochure de l'époque,

on peut lire que la firme, en produisant le TU-7700, poursuivait sa quête incessante de perfectionnement du son,

en attachant une grande importance à la qualité et la définition des timbres, tout en cherchant à améliorer les performances

de base comme la musicalité, la "sensibilité" et la "sélectivité".

Le résultat est un tuner à 4 cages FM, deux cages AM et deux filtres céramiques

ce qui peut paraître peu et pourtant.

Il a une sélectivité supérieure à 75DB en FM ; une sensibilité IHF de 1.8µv ; un rapport signal/bruit de 75DB.

Pour vous dire, le Sansui TU-9900 tout haut de gamme a quand à lui 90DB ; 1.5 µv ; 76DB

Pour les puristes, je joins ici un extrait de la brochure d'origine qui explique les choix techniques de Sansui pour le

Tuner TU-7700.

brochure extrait :

SANSUI TU-7700 BROCHURE.bmp.jpg (195.77 Kio) Vu 7870 fois

Le soin apporté à la construction et l’assemblage est aussi au rendez-vous.

Photo 6 : vue inside du tuner :

SANSUI TU-7700 INSIDE 1.jpg (92.38 Kio) Vu 7870 fois

.....la suite dans 3 minutes....Merci

[VENANCE]

...la suite....

Quelle belle finition !

Outre ses qualités de réception, de sélectivité et de restitution du son, le Sansui TU-7700 est d’une beauté sans pareille.

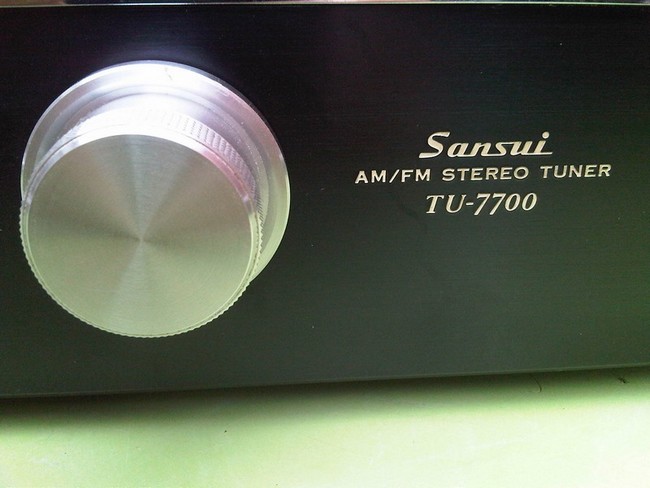

Photo 7

SANSUI TU-7700 MES PHOTOS 011.jpg (65.38 Kio) Vu 7858 fois

Sansui a particulièrement soigné son design et les détails de finition sur le Tuner TU-7700.

Photo 8

SANSUI TU-7700 MES PHOTOS 012.jpg (50.78 Kio) Vu 7858 fois

Tous les boutons et manettes sont chromées et massifs et des cannelures du plus bel effet viennent agrémenter les molettes rotatives. C’est un plaisir de toucher les commandes.

Photo 9

SANSUI TU-7700 MES PHOTOS 008.jpg (61.31 Kio) Vu 7858 fois

Tout est à sa place, d'une simplicité totalement efficace. Il n'y a rien de superflux. Même dans la sérigraphie.

Photo 10

SANSUI TU-7700 MES PHOTOS 009.jpg (48.57 Kio) Vu 7858 fois

Le Sansui TU-7700 est entièrement noire avec des bordures chromées, une face avant noire, la partie échelles des fréquences de 88 à 108 MHz noire et subtilement éclairée ; seules deux fenêtres éclairées de manière plus prononcée cette fois pour une grande lisibilité , un témoin rouge pour le signal stéréo et un micro point rouge su la barre de défilement sont présents et du coup furieusement mis en évidence.
Le résultat est bluffant.

Photo 11

SANSUI AU-7700 ET TU-7700 7.jpg (47.89 Kio) Vu 7858 fois

....la suite dans 3 minutes...merci

[VENANCE]

...la suite...

Les fonctions du Sansui TU-7700.

Je vais ici m’atteler à expliquer le fonctionnement du Tuner pour ceux qui comme moi ne sont
pas des experts en la matière. Pardon pour les éventuelles redondances ressenties par les plus avertis.
Leurs conseils et éclairages seront la bien venue .

1/ La face avant

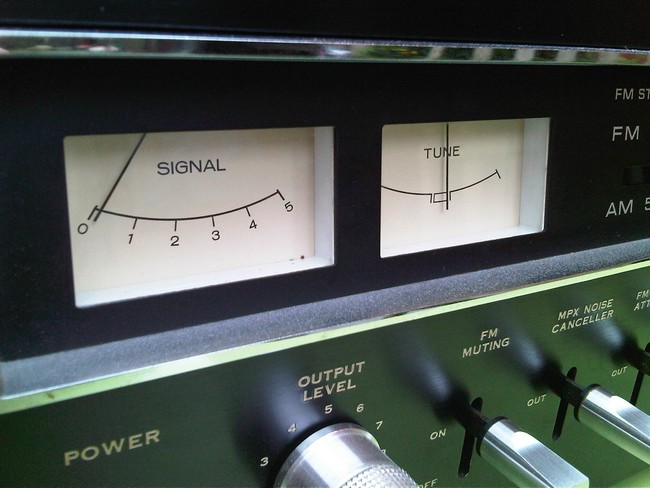

Commençons par les deux fenêtres VU-mètres :

SANSUI TU-7700 MES PHOTOS 031.jpg (67.73 Kio) Vu 7840 fois

La fenêtre de SIGNAL a deux fonctions :

- donner la qualité du signal de réception : à moins de 2 elle est mauvaise et à 4-5 elle est parfaite.
Avec une bonne antenne, et/ou en étant bien situé, le signal tourne autour de 4,5.

- faire le check de la "réflexion MULTIPATH" pour le réglage de l'antenne extérieure.
(nous en parlerons plus loin)

La fenêtre TUNE :

Lorsque l'on a trouvé une station "grossièrement", on ajuste la molette des fréquences (88 à 108 MHz) afin que l'aiguille TUNE soit pile au milieu du cadran. c'est à cet endroit que la station captée donnera la meilleure qualité.

D'une manière générale, lorsque l'on recherche des stations, on va d'abord se concentrer sur le SIGNAL et ensuite ajuster avec TUNE.

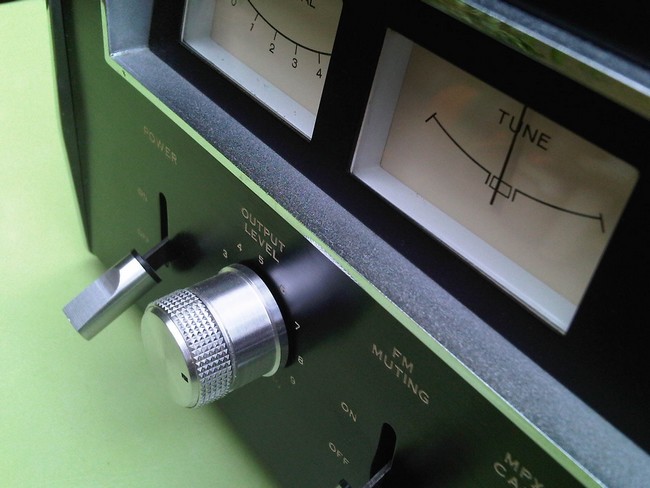

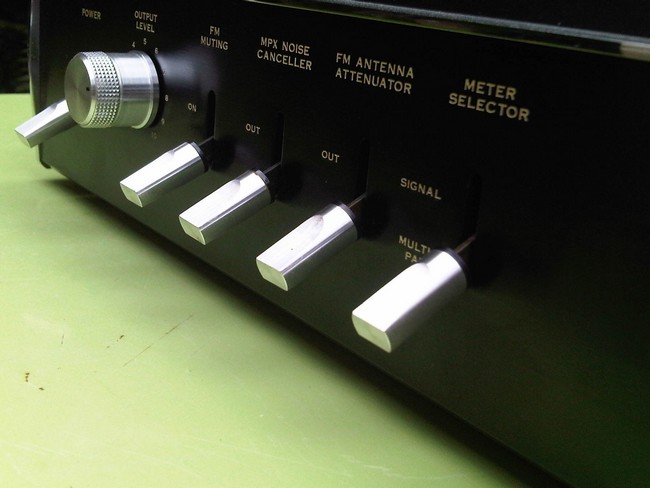

2/ La partie gauche de la face avant

SANSUI TU-7700 MES PHOTOS 002.jpg (74.47 Kio) Vu 7840 fois

On a d'abord le commutateur ON/OFF pour allumer l'appareil. Il est beau et plaisant à toucher.

Ensuite le bouton OUTPUT LEVEL :

Le Sansui TU-7700 est pourvu à l'arrière de deux sorties, une fixe et une variable. Si l'on raccorde le tuner à l'ampli par la sortie variable, le volume est réglable en façade du tuner. C'est très pratique si par exemple l'ampli se trouve loin du tuner.

Le commutateur FM/MUTING :

lorsqu'on passe d'une station à l'autre, il y a entre les deux très souvent des bruits parasites qui ne sont pas agréables à l'oreille. Pour éviter cela, on met le FM/MUTING sur ON. Sur le Sansui TU-7700, il n' y a qu'une position qui correspond à environ -20 DB. Cela suffit amplement pour faire rouler la molette des stations sans bruit tout en captant toutes les stations stéréo à fort signal. Cela dit, si vous cherchez un plus grand nombre de stations FM, il est alors recommandé de mettre le FM/MUTING sur OFF. De cette manière, vous ne louperez aucunes stations, même celles à faible signal.

Le commutateur MPX NOISE CANCELLER :

Quand une station est reçue en stéréo avec un bon signal mais qu'on entend malgré tout des bruits dérangeant (hautes fréquences) qui perturbent un peu la qualité du son, il faut mettre le commutateur sur ON.
Le son sera plus plaisant. Il est toujours mieux de démarrer avec le commutateur sur OFF et l'enclencher si
nécessaire. La recherche étant le son le moins traité possible.

Le commutateur FM ANTENNA ATTENUATOR :

C'est la première fois que j'ai un Tuner avec cette fonction. Et elle est bien utile pour ceux qui habitent dans des secteurs sujets à un signal très puissant voire trop puissant pour l'antenne.
En mettant le commutateur sur ON, on va réduire le gain d'amplification des ondes de 20 DB, supprimant ainsi la distorsion due à une force de signal excessive. Et de là, une réception FM plus stable et régulière.

Le commutateur METER SELECTOR :

Celui-ci permet de commuter la fonction du VU-Mètre "SIGNAL". Sur SIGNAL, pour mesurer le signal de réception. Sur MULTIPATH pour faire un chek de la réflexion MULTIPATH et ajuster le placement et l'orientation de l'antenne. Nous en parlerons plus loin.

....la suite dans 3 minutes...

[VENANCE]

...la suite...

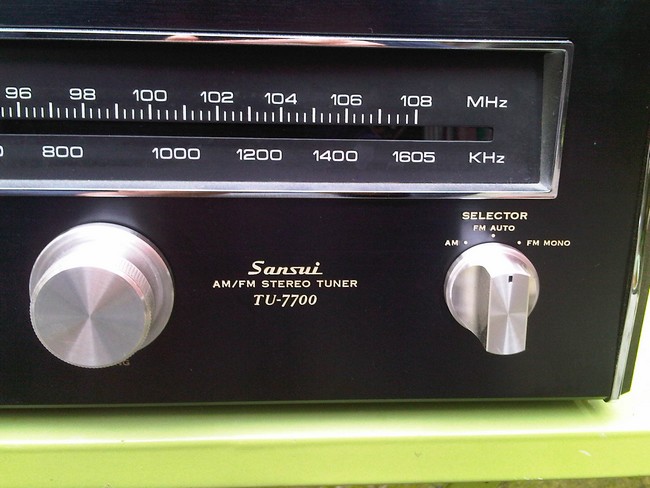

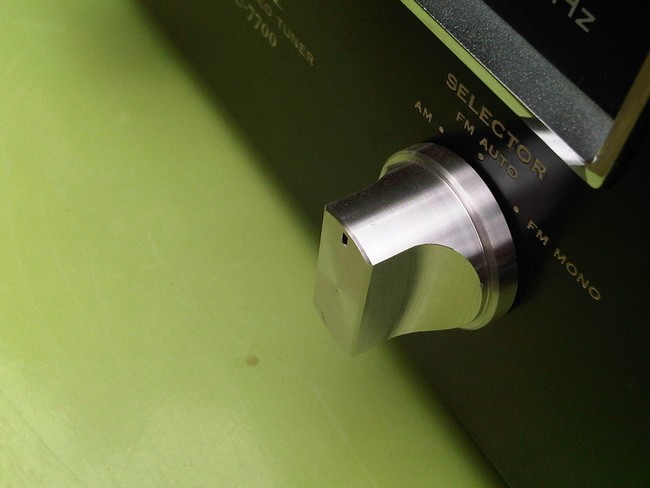

3/ La partie droite de la face avant :

SANSUI TU-7700 MES PHOTOS 004.jpg (70.84 Kio) Vu 7835 fois

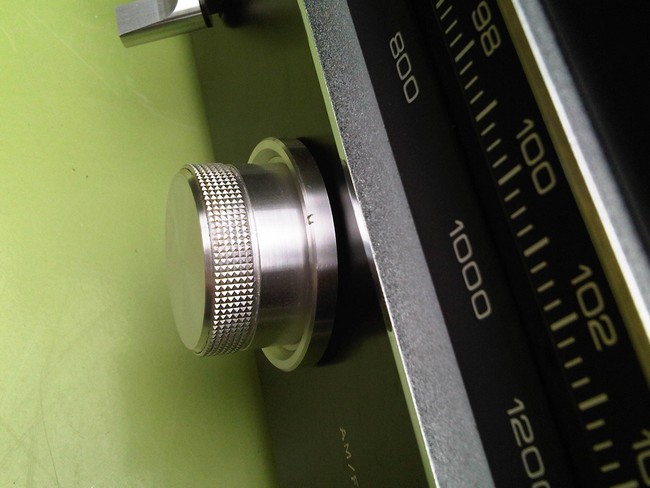

Il y a d'abord cette merveilleuse grosse molette de passage des stations de 88 à 108 MHz.
La finition crantée est du plus bel effet et agréable au touché.
Elle est lourde et confortable avec une très belle inertie. Un régal.

Il y a enfin le SELECTEUR à trois positions :

- AM pour écouter les stations AM

- FM AUTO : la position recommandée. Dans cette position, on reçoit toutes les stations stéréo ou mono.

- FM MONO : si toutefois, l'on capte une station mais que le signal stéréo est trop faible pour donner un son agréable à l'oreille, en utilisant cette position, la station sera parfaitement reçue, mais en mono. C'est très pratique aujourd'hui avec toutes ces petites stations FM qui se chevauchent les unes sur les autres et ne permettent plus d'avoir le " grand son stéréo".

...la suite arrive...

[VENANCE]

....la suite...

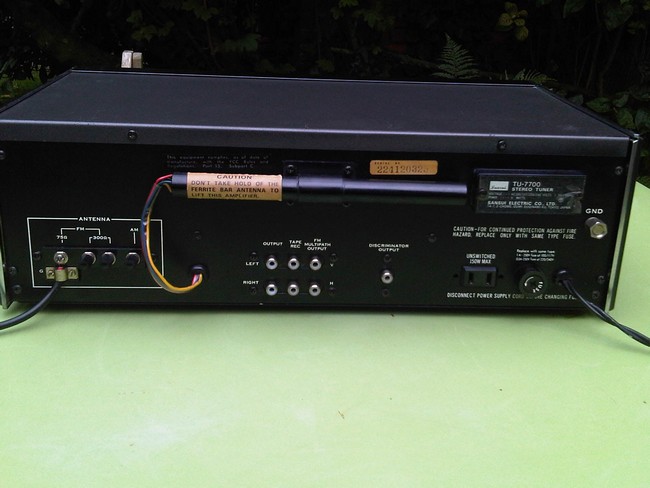

4/ La face arrière et ses fonctions :

Comme j'en ai parlé au début de ce sujet, on retrouve à l'arrière du Tuner Sansui TU-7700 comme à l'avant,
le même esprit, la même volonté de construction, en offrant des connectiques à la fois complètes et utiles sans basculer dans le superflu.

SANSUI TU-7700 MES PHOTOS 013.jpg (58.26 Kio) Vu 7823 fois

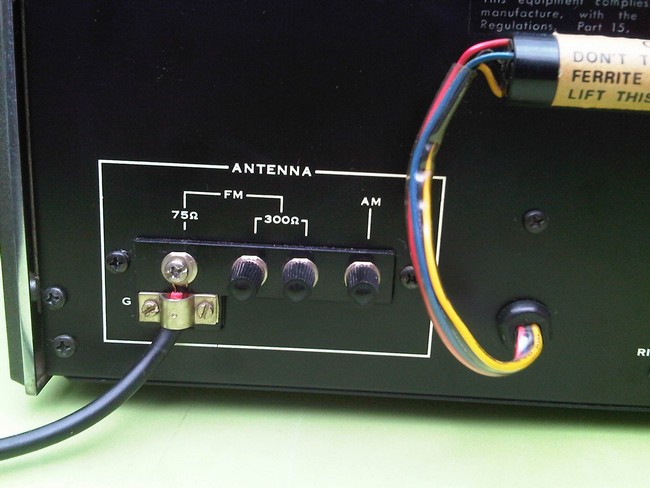

La section raccordement antennes :

SANSUI TU-7700 MES PHOTOS 014.jpg (62.38 Kio) Vu 7823 fois

En FM, on y retrouve les deux connectiques classiques d'antennes, soit coaxial 75 ohms,
soit 300 ohms.

Si aujourd'hui, beaucoup de personnes utilisent des petites antennes intérieures ou la prise murale du
télé distributeur, il faut savoir qu'à l'époque, l'antenne de toit extérieure était la plus courante. Souvent imposante et en râteau, elle procurait souvent de très bonnes performances de réception et permetait d'exploiter son tuner au maximum de ses possibilités.
Pour exemple, si je raccorde un simple fil coaxial à la prise 75 ohms de mon Sansui TU-7700,
j'aurai au mieux un SIGNAL de 2.5 à 3 sur l’échelle de 5.
Avec une très bonne antenne intérieure ou extérieure ou murale, la réception de mon Sansui TU-7700 passe à 4.5 avec un stéréo sublime.
On ne le dit pas assez, mais il faut tenter l'expérience d'une bonne antenne pour profiter au maximum des possibilités de son Tuner surtout si l'on habite dans une région favorable à la réception.

Pour l'AM, le tuner est pourvu de sa propre antenne qui à elle seule peut souvent suffire à capter les maigres stations encore disponibles sur cette gamme d'onde dont l'échelle va de 535 à 1605 KHz sur
le Sansui TU-7700. Dans le mode d'emploi d'origine, et je ne le savais pas, il est dit que pour la réception AM, il faut tirer vers soit cette "tige" en ferrite qui se libère de 4-5 cm du coffrage du Tuner.
Si la réception n'est pas suffisante, il y a une connectique antenne AM à coté des connectiques FM où l'on peut raccorder un fil supplémentaire à tirer jusqu'à l'extérieure.
Personnellement, je ne capte que 3 postes en AM avec une qualité moyenne, souvent pour des émissions parlées ou la messe.
...la suite arrive...demain matin

[pionroi]

pour cette présentation complète, un bien bel appareil

[damien]

Voilà une présentation chiadée!!
Merci c'est beau...

[nada84]

Superbe présentation, agrémentée de bien belles photos !

[Broonob]

Bravo pour la qualité de cette présentation.

[phil du 95]

Super cette présentation
