ORTF (V) Les écoutes : I, II, III

[Wagtbtoobz]

Commençons par l'écoute de qualité III :

Ce petit baffle amplifié était présent dans de nombreuses cellules de programmes. Une variante transistorisée plus moderne a existé pour tous les bureaux : un cadran téléphonique servait à numéroter la référence de la chaine de radio que l'on souhaitait écouter. Le HP utilisé est un SUPRAVOX 215S RTF (normal ...) monté dans une charge ouverte à l'avant par une décompression laminaire. Entièrement en contreplaqué , les deux tiers du volume sont occupés par le HP, la partie gauche sert à loger l'amplificateur , protégé par une grille d'aération :



Un PP d'EL84 drivé par une ECC83 est alimenté par une EZ81. La valve est ici horizontale puisque l'ampli est monté verticalement.


Les performances de cet appareil sont assez étonnantes, en raison en particulier , de la présence d'un potentiomètre de volume à correction physiologique ... un réseau "loudness" dégressif commuté par un JeanRenaud logé dans un cylindre blindé.

Cet exemplaire a été stocké pour destruction plusieurs années en extérieur .... je l'ai sauvé avec un jumeau dans un état pire encore que j'ai modifié pour recevoir un PP de 6F6. Si je devais partir sur une île, c'est certainement ce dernier que je conserverais. Raccordé à un tuner FM Hitone et un Goodmans Axiom80 en Alnico contre la table de nuit c'est ... !

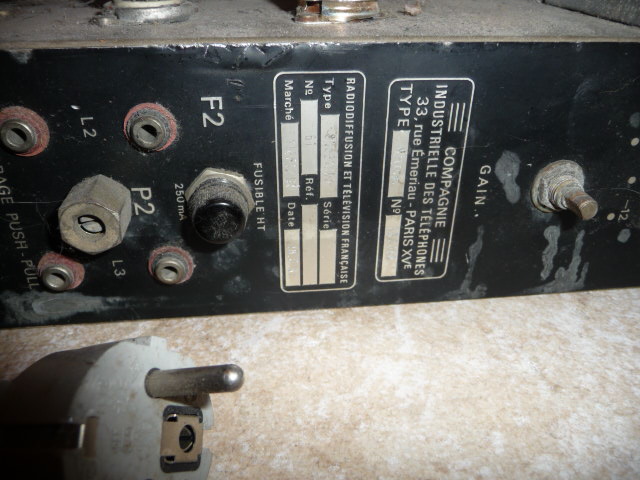

On retrouve CIT (Compagnie Industrielle des Téléphones) qui sera absorbée par ALCATEL . Les transfos sont, comme toujours, en double cuve étanche, avec sorties sur perles de verre...

[Chambi95]

Magnifique !

Et dire que certains s'obstinent à imaginer que les performances de l'oreille humaine sont identiques quel que soit le niveau d''écoute !

[Wagtbtoobz]

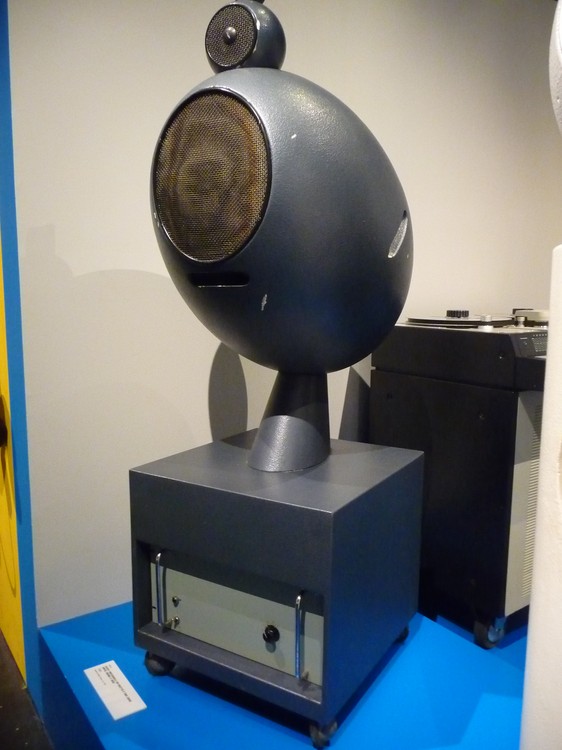

Ensuite l'écoute I , avec un exemplaire présenté l'année dernière au CNAM , extrait des réserves du Musée de Radio France :

religieuse (Copier).JPG (88.22 Kio) Vu 6077 fois

Il en a été présenté un à Clamart , il y a deux ans je crois, c'est une curiosité bien sûr. En réalité, c'est un système un peu décevant avec le numérique contemporain, qui aurait mérité d'être élaboré autrement : Triamplifié, ce qui est rarissime , avec un filtre RLC , ce qui est encore plus rare . flûte, il manque le tweeter !

[Chambi95]

Ca a l'air énorme ? Ou c'est une illusion d'optique ?

[americanradios]

C'est amusant mais je viens de trouver une petite enceinte amplifiée type SN321 A3 à vendre sur un site bien connue de chez nous ...

[lenicky]

Est-ce que c'est celle qui intégre une capsule de micro Mélodium en guise de tweeter?

[ANTARESBLUESPIRIT]

Ensuite l'écoute I , avec un exemplaire présenté l'année dernière au CNAM , extrait des réserves du Musée de Radio France :

religieuse (Copier).JPG

Il en a été présenté un à Clamart , il y a deux ans je crois, c'est une curiosité bien sûr. En réalité, c'est un système un peu décevant avec le numérique contemporain, qui aurait mérité d'être élaboré autrement : Triamplifié, ce qui est rarissime , avec un filtre RLC , ce qui est encore plus rare . flûte, il manque le tweeter !

HUM § je devine les 4050 ORTF juste à côté de quoi retourner le couteau dans la plaie....mais pourquoi donc m'en suis je séparé il y a 20ans biensûr des questions personnelles....ha je sens qu'elles vont apparaitre...c'est inévitable! l' attente est insupportable.....

[Wagtbtoobz]

Bien vu

P1100653 (Copier).JPG (80.81 Kio) Vu 6027 fois

Effectivement, c'est un micro Melodium A75 utilisé en tweeter !
(derrière , un mag TOLANA ? je ne me souviens plus )

[Wagtbtoobz]

Ca a l'air énorme ? Ou c'est une illusion d'optique ?

énorme , énorme ?? ça commence où ? c'est plus petit que mes Vott A5

[ANTARESBLUESPIRIT]

Bien vu

P1100653 (Copier).JPG

Effectivement, c'est un micro Melodium A75 utilisé en tweeter !
(derrière , un mag TOLANA ? je ne me souviens plus )

En fait là il semble qu'il s'agit du modèle des année 60 en staff la 4060 "originale" ...( je suis un "fada" de ces modèles mais pas un specialiste elipson)

tweeter réalisé avec une capsule de micro melodium, medium 31 cm JBL LE8T, grave 38cm JBL LE15. les versions 4050 utilisées en monitoring par l'ORTF étaient equipées en SIARE integralement on etait aux environ de95db en rendement... (celles que le possédais et sorti en 70 et les 4040/4240 plus connues du grand public

je travaille de memoire mais je vais verifier

Raymond
